Сверлильный станок 2н118 1 паспорт

3 Развертывание

Развертывание на сверлильном станке модели 2А135 это процесс, который выполняется после сверления в деталях, к которым выдвигаются повышенные требования к точности и фактуре внутренней поверхности отверстий, как например на универсальный сверлильный станок 2н118, настольный 2н106п или 2г125 станок вертикально сверлильный.

Развертывание дает возможность получить предельно точные размеры и идеально гладкие, без какой-либо шероховатости, стенки просверленного отверстия.

https://www.youtube.com/watch?v=fW9omcEBioo

Развертки для 2А135 (как и на настольный станок 2с132, 2н106п или вертикально сверлильный станок 2т140) выполняются в виде конических, либо цилиндрических конструкций, оборудованных от 6 до 12 рабочими зубьями. Основные элементы развертки – хвостовик, шейка, и рабочая часть из твердосплавного металла.

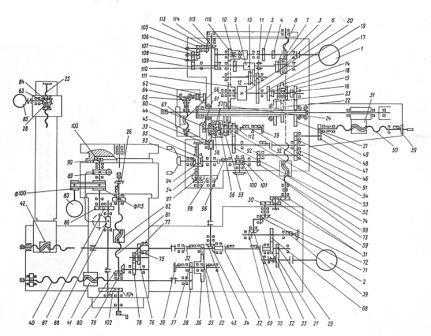

Коробка скоростей сверлильного станка 2А135

Чтобы создать в обрабатываемой металлической заготовки коническое отверстие, изначально в ней нужно просверлить  обычное цилиндрическое отверстие требуемого диаметра, после чего отверстие обрабатывается коническим зенкером ступенчатого типа. Далее  в ход идет развертка конической формы.

На втором этапе рекомендуется использовать модели разверток, оборудованные стружкоразделительными канавками, так как они лучше подходят для грубой обработки металла. По завершению грубого развертывания, на напольный вертикально сверлильный станок 2А135 устанавливается развертка конической формы с гладкими режущими кромками, и выполняется чистовое развертывание.

Кинематическая схема сверлильного станка 2н118

Кинематическая схема сверлильного станка 2н118

Схема установки подшипников на сверлильном станке 2Н118

Кинематическая схема вертикально-сверлильного станка 2Н118. Частота вращения шпинделя изменяется с помощью коробки скоростей. Приемный вал I вращается от электродвигателя 38 через передачу 1—2. Движение валу II сообщает одна из трех пар зубчатых колес 3 — 4, 5 — 6 и 7 — 8.

Дальнейшее вращение передается одной из кинематических цепей 9 — 10, 8 — 11 или 12 — 13 Конечный вал III коробки скоростей представляет собой полую гильзу, шлицевое отверстие которой передает вращение шпинделю IV. В итоге шпиндель имеет девять различных значений частот вращения в пределах 177 — 2840 об/мин. Реверсирование шпинделя, необходимое при резьбонарезных работах, осуществляется реверсированием электродвигателя.

Рабочая программа шпинделя осуществляется с помощью реечной передачи. Реечное колесо 29 находится в зацеплении с рейкой пиноли 30. При вращении колеса пиноль перемещается вертикально вместе со шпинделем. Станок имеет шесть различных подач, осуществляемых от шпинделя через цилиндрические зубчатые колеса 14 — 15 и коробку подач.

Коробка скоростей и подач, шпиндель и механизм подач смонтированы внутри сверлильной головки, которая может перемещаться вдоль колонны при вращении соответствующей рукоятки через червячную 31—32 и реечную 33—34 пары. Вертикальное перемещение стола производится также вручную поворотом рукояти через коническую 36 — 35 и винтовую 37 пары.

Паспорт 2н118 (ø 18 мм) универсальный вертикально-сверлильный станок (минск)

Наименование издания: Руководство Выпуск издания: Молодечненский станкостроительный завод Год выпуска издания: 1971 Кол-во книг (папок): 1 Кол-во страниц: 80 Стоимость: Договорная Описание: Полный комплект документации

Содержание:Руководство 1. Назначение и область применения станка Распаковка и транспортировка станка — Схема транспортировки станка Фундамент станка, монтаж и установка — Установочный чертёж Подготовка станка к первоначальному пуску 2.

Паспорт станка Спецификация узлов станка — Общий вид станка с обозначением узлов и органов управления — Габариты рабочего пространства — Габарит станка в плане и план фундамента Спецификация органов управления 3. Основные данные Механизм главного движения Механизм подач Сведения о ремонте станка Изменения в станке Спецификация зубчатых и червячных колёс, винтов и гаек 4.

Описание конструкции станка — Кинематическая схема станка Общая компоновка — Колонна, стол, плита — Коробка скоростей — Коробка подач — Сверлильная головка — Шпиндель 5. Электрооборудование — Принципиальная электросхема Управление станком Торможение Работа электросхемы Защита Спецификация электрооборудования 6.

Смазка станка — Схема смазки станка Спецификация к схема смазки станка Указания по обслуживанию смазочной системы станка 7. Указания по технике безопасности 8. Настройка и наладка станка Наладка станка на работу с ручной подачей Наладка станка на работу с выключением подачи на заданной глубине Наладка станка на автоматическое нарезание резьбы 9.

Описание станка: В представленной карточке товара нашего официального сайта мы ведём речь про вертикально сверлильный станок 2н118 паспорт, на который представляет собой на наш взгляд, наиболее полный вариант технического издания. В частности, описываемая нами документация обладает всей действительно нужной информацией, что указана в перечне глав и разделов документа, а так же данное содержание было набрано нами собственноручно в процессе просмотра, а так же изучения в наиболее детальной подаче всех необходимых вариантов.

Дело в том, что паспорт сверлильного станка 2н118 со всеми преимуществами обладает и таким важным моментом как наиболее читаемое качество. Действительно, при хорошем сканировании, а документация была нами бережно переведена в электронный формат. Непосредственно паспорт при распечатке будет обладать хорошим и выразительным тестом, что позволит даже в сложных производственных условиях добиться максимальной эффективности изучения документа непосредственно опираясь на те или иные возможности станка.

А этот факт действительно будет способствовать наиболее качественному обслуживанию и эксплуатации сверлильного оборудования. Ну, а так как описываемая модель вертикально-сверлильного станка применятся в условиях промышленности весьма широким образом.

То и документация к описываемой единицы оборудования будет безусловно востребованным инструментом для эффективного взаимодействия и работы на станке. Отметим, что сверлильный станок 2н118 паспорт которого комплектен и ожидает запроса к продаже заказчику.

Является довольно объёмным изданием, которое подаётся производителем в весьма перспективном формате листов под названием А2. В том случае, если детальным образом рассматривать количество страниц, то их в техническом руководстве будет, по нашим подсчётам не менее восьмидесяти.

При этом документ был выпущен в одна тысяча семьдесят первом году, ещё во времена СССР, но тем не менее он актуален и по сей день, спустя несколько десятилетий. Этот факт обусловлен тем, что 2Н118 обладает надёжностью, высокой степенью сопротивляемости к износу, универсальными возможностями как в направлении работы на станке, так и в поставке запчастей, что безусловно не менее важно.

К тому же, по своим техническим характеристикам, станок действительно выполняет все нужные операции, что удовлетворят даже современные условия производства. Благодаря вот таким данным, на наш взгляд, описываемая сверлилка получила своё распространение и популярность в том числе и в цехах, связанных с металлообработкой.

К тому же, если рассматривать завод или производство, что выпускало данную станочную единицу, то это известный по тем временам Молодечненский станкостроительный завод. Ведь сам по себе 2н118 паспорт станка, кроме так необходимой для изучения, а так же освоения теории обладает по классической схеме и таким контентом, как довольно развёрнутые, а так же детализированные чертежи назначение которых отображается в моментах связанных непосредственно с практической направленностью работы на станочном оборудовании представленного типа, т.е. связанного с механическими операциями сверления, рассверливания, фрезеровки деталей или заготовок и т.д.

При этом, в соответствующем разделе технического документа, можно ознакомиться и с руководством по работе с электрооборудованием станка. Здесь же, подана схема электрическая принципиальная, что позволит изучить и вопросы электрики в более развёрнутой вариации.

Сверлильная головка

Сверлильная головка сверлильного станка 2н118

Сверлильная головка (рис. 7.7) состоит из чугунной отливки коробчатого сечения, в которой смонтированы все основные узлы станка: коробка скоростей, коробка подач, шпиндель и механизм подач. Первые три узла собираются отдельно и только крепятся к сверлильной головке.

Механизм подач, состоящий из червячной передачи, горизонтального вала 3, лимба 7 со связанными с ним деталями, рукоятки 10, кулачковой 14 и обгонной 16 муфт, является составной частью узла сверлильной головки.

Механизм подач приводится в движение от коробки подач через пару шестерен и предназначен для выполнения следующих функций:

• ручной подвод инструмента к заготовке;
• включение рабочей подачи;
• ручное опережение подачи;
• выключение рабочей подачи;
• ручной отвод шпинделя вверх;
• ручная подача используется обычно при нарезании резьбы.

Принцип работы механизма подач заключается в следующем: при вращении рукоятки 10 на себя поворачивается кулачковая муфта 14, которая через обгонную муфту 16 вращает вал 3. Происходит ручной подвод шпинделя.

Когда инструмент подойдет к заготовке, на валу 3 возрастет крутящий момент, который не может быть передан зубцами кулачковой муфты, и ступица перемещается влево вдоль вала до тех пор, пока торцы кулачковой муфты 14 и обгонной муфты 16 станут друг против друга.

В этот период кулачковая муфта 14 поворачивается свободно относительно вала на 20°, поворот ограничивают пазом на муфте и штифтом 12.

На ступице обгонной муфты 16 сидит двусторонний храповой диск 1, связанный с ней собачками 9. При смещении ступицы зубцы диска 1 входят в зацепление с зубцами второго диска 8, прикрепленного к червячному колесу 2.

Таким образом, вращение от червяка передается реечной шестерне и происходит механическая подача. При дальнейшем вращении рукоятки при включенной подаче собачки 9, сидящие в ступице обгонной муфты 16, проскакивают по зубцам внутренней стороны диска 1 и таким образом производится ручное опережение механической подачи.

Для ручного выключения подачи рукоятку поворачивают от себя на 20° относительно горизонтального вала 3, и зуб муфты 14 встает против впадины храпового диска 1.

Ступица под действием осевой силы, возникающей благодаря наклону зубцов дисков 1 и 8, специальной пружины 15 смещается вправо и расцепляет диски — механическая подача прекращается.

Для осуществления ручной подачи с помощью рукоятки необходимо выключить штурвалом механическую подачу, а затем колпачок 11 переместить вдоль оси горизонтального вала вправо. При этом штифт 13 передает крутящий момент непосредственно от кулачковой муфты 14 на вал 3.

На левой стенке сверлильной головки смонтирован лимб 7, который во время подачи шпинделя приводится во вращение через пару шестерен 4 и 6. Лимб предназначен для визуального отсчета глубины обработки и для настройки кулачков.

Для визуального отсчета глубины обработки инструмент доводят вручную до контакта с обрабатываемой заготовкой и левой рукой с помощью штырьков 5 устанавливают лимб в нулевое положение. Глубину обработки отсчитывают по шкале на цилиндрической поверхности лимба.

Сверлильное оборудование

Оно используется в любых технологических цепочках, но главное назначение мелкосерийное и единичное изготовление. Такие станки выполняют ряд операций:

• нарезание резьбы;
• зенкование;
• сверление;
• подрезание торцов;
• развертывание;
• зенкерование.

Проведя обзор, их можно разделить на три больших группы в зависимости от выполняемых операций:

• специализированные, выполняют ограниченное количество действий;
• универсальные, составляют основную часть;
• специальные, работают без переналадки, по заданному циклу.

Классифицировать такие агрегаты можно по максимально используемому диаметру сверла:

• легкие, сверление до 12 мм;
• средние, получение отверстий 18-50 мм;
• тяжелые, высверливание 75 мм отверстий.

Главными отличительными особенностями металлорежущего оборудования являются движения, которые совершает режущий инструмент и приспособления. В нашем случае это вращение сверла и поступательная подача шпинделя. Все основные параметры включены в паспорт станка, который непосредственно входит в руководство по эксплуатации.

В этом документе можно найти инструкцию по креплению станка на рабочем месте. Прежде всего, он должен располагаться строго горизонтально по отношению к фундаменту. От этого зависит надежность работы всех механизмов. Это достигается использованием специальных уровней.

Конструкция станка предполагает следующие виды:

• настольные;
• колонные;
• радиально-сверлильные;
• глубокого сверления;
• многошпиндельные;
• центровальные;
• сверлильно-фрезерные;
• координатно-сверлильные;
• радиально-сверлильные.

Технические характеристики станка 2н118

Список литературы:

1. Универсальный вертикально-сверлильный станок. Модель 2Н118. Руководство, 1971
2. Барун В.А. Работа на сверлильных станках,1963
3. Винников И.З., Френкель М.И. Сверловщик, 1971
4. Винников И.З. Сверлильные станки и работа на них, 1988
5. Лоскутов B.В Сверлильные и расточные станки, 1981
6. Панов Ф.С. Работа на станках с ЧПУ, 1984
7. Попов В.М., Гладилина И.И. Сверловщик, 1958
8. Сысоев В.И. Справочник молодого сверловщика,1962
9. Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

• Классификация и основные характеристики сверлильно-фрезерно-расточной группы станков
• Выбор подходящего станка для металлообработки
• Технология ремонта станков
• Методика проверки и испытания сверлильных станков на точность и жесткость
• Справочник сверлильных станков
• Заводы производители сверлильных станков в России
• Заводы производители металлорежущих станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Устройство и особенности аппарата

Устройство агрегата данного типа включает в себя следующие элементы:

• шпиндель;
• коробка скоростей;
• основание, рабочее место и колонна;
• привод;
• головка для закрепления инструмента;
• электрический шкаф;
• охлаждающая система;
• коробка подач;
• система, контролирующая скорости и подачи;
• плунжерный масляный насос.

Плунжерный масляный насос

У вертикально-сверлильных станков техническая характеристика свидетельствует об их универсальности. Данными аппаратами можно выполнять не только сверление, но и зенкерование, рассверливание, нарезание резьбы и развертывание отверстий.

Это происходит благодаря применению прочных и твердых инструментов, выполненных из хорошо режущих сталей.

Основные особенности аппарата заключаются в следующем:

• вес станка — 1199 кг;
• крутящий момент шпинделя максимально может достигать 399 Нм;
• наличие системы остановки работы шпинделя;
• максимально допустимое усилие, при котором выполняется подача, составляет 15 кН;
• применение электронасоса типа Х14-22М в составе конструкции для передачи жидкости для охлаждения в место обработки;
• габариты рабочего стола составляют 449*499 мм, на поверхности которого предусмотрены пазы в количестве трех штук в форме буквы «Т».

Одной из главных технологических особенностей станка является его 100-процентное ручное управление. Все этапы работы регулируются вручную, а подача шпинделя осуществляется механически.

Общие характеристики агрегата включают в себя три большие части:

• рабочее место-стол, на котором находится деталь, подлежащая обработке;
• устойчивая чугунная станина, имеющая пространство внутри для электрического оборудования;
• сверлильная головка со шпинделем, которая движется по вертикали при помощи червячного вала.

Элементы электрической схемы устройства

Электрическая схема вертикально-сверлильного станка рассматриваемой модели включает в себя следующие элементы:

• электродвигатель, который обеспечивает вращение сверлильной головки;
• электрический насос, отвечающий за подачу в зону обработки охлаждающей жидкости;
• пусковая аппаратура и элементы автоматики;
• электрический выпрямитель селенового типа;
• понижающий трансформатор, от которого питается селеновый выпрямитель;
• элементы, входящие в систему местного освещения.

Принципиальная электрическая схема станка

На вертикально-сверлильном станке данной модели применена система динамического торможения, которая функционирует следующим образом: постоянный ток, формируемый при помощи селенового выпрямителя, через контакты тормозного пускателя подается на три фазы обмотки статора главного электродвигателя.

Для обеспечения эффективного торможения вала электродвигателя в момент подачи на его статор постоянного тока одна из его обмоток закорачивается в двух фазах. Торможение вала электродвигателя происходит в тот момент, когда на панели станка нажимается соответствующая кнопка.

Электрическая схема вертикально-сверлильного станка работает по следующему принципу. При нажатии на панели управления кнопки «Вправо» (основной режим работы), запускается первый пускатель, который одними из своих контактов самоблокируется, а через другие подает питание на промежуточное реле.

В электрощите станка располагаются элементы защиты и автоматики, а также электросхема динамического торможения шпинделя

Включение второго пускателя, одни из контактов которого также самоблокируются, происходит после нажатия кнопки «Влево» на панели управления оборудования. В какую бы сторону ни вращался вал электродвигателя, при нажатии кнопки «Стоп» от питания отключается соответствующий пускатель и запускается пускатель торможения, отвечающий за подачу постоянного тока на обмотку статора электродвигателя.

Характеристики данного вертикально-сверлильного станка предусматривают наличие в его схеме автоматического выключателя, защищающего электрический двигатель от перегрузок и коротких замыканий. Предусмотрена в станке и нулевая защита, которая возможна благодаря использованию в его схеме катушки магнитных пускателей.

Для обеспечения безаварийной работы и безопасности оператора необходимо позаботиться о качественном заземлении вертикально-сверлильного станка, которое должно быть выполнено в соответствии со всеми общепринятыми требованиями, относящимся к производственному оборудованию.
