Зернистость наждачной бумаги, виды, маркировка, таблицы

Механизмы наждачного станка в действии – основные моменты

В основе точильного механизма лежит особая магнетивная крошка. Сырье для ее производства завозится в основном из стран южной Европы: Болгарии, Греции, Румынии, республик бывшей Югославии. Природная крошка имеет темно-синий цвет с зелеными оттенками. Чаще всего его использование связано с холодными составляющими. Этот материал применяется также и в строительной отрасли для покрытия лестничных площадок.

Современный бытовой станок для наждачного использования способен качественно затачивать любые элементы, которые необходимо сделать острыми. Самым главным агрегатным элементом является заводской электромотор с высокой скоростью крутящего момента.

Его крепят посредством винтов и присосок к рабочему столу. На его стане имеется кнопка для приведения в действие. Агрегат очень надежный и его легко использовать в быту. Во время работы производит мало шума.

По обеим сторонам двигателя установлена роторная ось, которую приводят в движение посредством подшипников. К ротору инсталлированы колеса для абразивной заточки. Некоторые круги прикрывают, как правило, специальной защитной оснасткой.

На моделях для использования в профессиональных целях используют специальную подставку для сброса своего сора во время работы. Вся защитная часть передвигается соразмерно движению механизма для точения и недопущения попадания искр в глаза и на рабочую одежду.

В связи с тем, что диски для заточки работают под одним углом и с одинаковой скоростью, не всегда удобно с ним безопасно обращаться. По этой причине для обеспечения по-настоящему качественной доводки лучше всего выбирать станок с возможностью регулирования крутящего момента.

Что такое наждачная бумага

Наждак, шлифовальная шкурка (или просто шкурка), шлифшкурка, абразивная или наждачная бумага — это все названия одного и того же материала. Этот материал представляет собой абразив на гибкой основе для ручной или аппаратной обработки различных материалов.

Абразив для шкурки — это небольшие частицы жестких материалов разного размера. Эти частицы называют зернами, а их размер — зернистостью. Они приклеиваются на гибкую основу. Чаще встречается шлифовальная/абразивная шкурка на бумажной основе. Это самый дешевый вид, но не самый прочный.

Тканевая основа более надежна, но может тянуться, что тоже не всегда удобно при работе. Наждак на полиэтиленовой основе — водостойкий шлифовальный материал. Это наиболее дорогой вид, но можно работать даже в воде. Для мокрой обработки также применяется наждак на водопрочной бумаге.

Наждачную бумагу применяют для устранения неровностей и дефектов, для получения гладкой поверхности, шлифовки и полировки. Так что обработка наждаком может быть грубой или тонкой. Под грубой понимают устранение краски или ржавчины, заусенцев, первичное выравнивание поверхности.

Для этой работы применяют материал с крупным (от 500 мкм до 1 мм и более) и средним (от 200 мкм до 500 мкм) зерном. Получение ровной и гладкой поверхности — шлифовка, полировка — это уже тонкая или финишная обработка. Для этого типа работ применяют шкурку с мелким зерном (менее 200 мкм).

Chef’s choice ch-2100

Высокопрофессиональное устройство широко используется на домашней кухне пользователей, а также в сетях общепита. Имеет пластиково-стальной корпус и алмазные абразивы.

Острота лезвия сохраняется надолго, за счет уникальной системы заточки в 3 этапа. Первый – непосредственно заточка, второй – доводка лезвия, на третьем происходит полировка режущей кромки и формируется микро угол.

Угол заточки настраивается автоматически при помощи магнитной системы направляющих, в заводских настройках он составляет 20 градусов. Точильный модуль при надобности можно вынуть и помыть.

Преимущества

• подходит для большого спектра ножей;
• стальной корпус;
• высокая мощность 175 Вт;
• подходит для восстановления поврежденных ножей;
• простота в использовании;
• модуль можно мыть в посудомоечной машине.

Недостатки

• высокая стоимость;
• большой вес 4,4 кг.

Электрическое приспособление американского производства позволяет точить и шлифовать практически любые инструменты: ножи, лопаты, ножницы, режущие поверхности газонокосилок и топоров. Абразивные ленты вращаются на роликах и имеют ультрамелкую, среднюю и экстракрупную зернистость.

Направляющие крышки подбираются под нужный угол заточки – 40 или 50 градусов, а также 65 градусов для затачивания ножниц. С помощью прибора можно заточить любой тип клинка: прямой, изогнутый, крюкообразный и др.

В процессе работы может немного раздражать своеобразный звук натачивания. При желании, можно снять направляющие и точить вручную, но соблюдая оптимальный угол.

Преимущества

• подходит для лезвия любой формы;
• линзовидная система заточки;
• подходит для заточки больших объемов;
• небольшой вес 1,7 кг;
• возможность жесткой фиксации;
• 6 гибких абразивных лент в комплекте.

Недостатки

• текстовая и видео-инструкция только на английском языке;
• требует определенных навыков;
• высокая стоимость на сам прибор и сменные комплектующие.

Sturm bg6010s

Точильный станок «Штурм» в чем-то даже более универсален, так как в нем есть наклонная площадка с регулируемым углом для заточки стамесок и им подобного инструмента. Причем основа станка – это «кубик» электродвигателя с насаженным на его шпиндель маленьким кругом, и при работе на эту сторону станка ставится одна из трех комплектных насадок – остальные хранятся с «нерабочих» сторон.

Итак, для чего предназначены эти насадки? Первая рассчитана на заточку сверл диаметром до 10 мм, вторая позволяет точить ножи и ножницы. Ну а о назначении третьей мы уже написали выше.

В чем бесспорные плюсы станка? Он легкий, компактный, не займет много места при хранении. Возможность правки зубил и стамесок тоже не будет лишней. Но вот мощность здесь – всего 100 Вт, крутящий момент на наждачном круге мал. Поэтому точить придется «потихоньку, помаленьку». Да и эргономика насадок не самая лучшая.

https://www.youtube.com/watch?v=lb2C0rAKW_I

Так что, пускай «Штурм» и дешевле «Диолда», и в чем-то универсальнее, но по скорости и удобству работы ему однозначно проигрывает. А абразивные круги и там, и тут – нестандартные.

Основные плюсы:

• Заточка стамесок с произвольным углом резания
• Регулировка углов заточки сверл

Минусы:

• Низкая мощность и производительность работы

8.8 / 10Рейтинг Отзывы Интересное точило, и при этом достаточно дешевое, чтобы купить в порядке эксперимента.

Абразивы

1. Карбид кремния. Карбид кремния наиболее твердый из производимых абразивов. Он используется в шлифовальном инструменте на керамической, синтетической и органической связке и применяется для обработки отливок, твердых металлов, цветных и легких сплавов, камня, стекла и фарфора.

Цвет карбида кремния – от зеленого до черного, а также бесцветный. Химические свойства карбида кремния: нерастворим в кислых и щелочных растворах, нестоек в расплавах щелочей. Материалы на основе карбида кремния: шкурки на бумажной и тканевой основах, шлифовальные круги и бруски на керамической, синтетической или органической связке.

Отечественная промышленность выпускает черный (марки 53С, 54С, 55С) и зеленый (марки 63С, 64С) карбид кремия, предназначенный абразивного инструмента, шлифовальной шкурки и обработки свободным зерном. Карбид кремния черный применяется для обработки заготовок из цветных металлов, кожи, резины, пластмасс.

2. Окись алюминия (Al2O3). Окись алюминия – твердый абразив, содержащийся в естественном наждаке и корунде, а также в плавленом корунде. В России известно большое число марок корунда: Белый электрокорунд:

23А, 24А – для абразивного инструмента, шлифовальной шкурки и обработки свободным зерном; 25А – для абразивного инструмента на керамической связке, в т.ч. прецизионного классов А и АА. Электрокорунд белый применяется при чистом, скоростном и прецизионном шлифовании заготовок из углеродистых, быстрорежущих и легированных сталей.

3. Наждак. Естественный абразив низшего качества, чем окись алюминия.

4. Алмаз. Природный или синтетический материал, обладающий самой высокой твердостью. Зерна синтетического алмаза имеют поликристаллическую структуру, в то время, как природный алмаз используется в измельченном виде. Нерегулярная ориентация алмазных кристаллов обеспечивает высокую твердость и износостойкость во всех направлениях.

Слипание кристаллов алмазного слоя уменьшает опасность скола вследствие удара. Применяется для обработки твердых сплавов, литья, твердых легированных покрытий, керамики, стекла, камня, оксидов, нитридов, карбидов, композитных материалов, стекло-и органопластиков.

В отечественной промышленности алмазные шлифпорошки производятся по ГОСТ9206-80, согласно которому индексом А обозначены порошки из природного алмаза, АС – из синтетического, АП – из поликристаллических алмазов. Микропорошки и субмикропорошки маркируются индексом М после обозначения природы порошки (например, АМ, АСМ).

Цифровой индекс в обозначении порошков из природных алмазов соответствует десяткам процентов содержания кристаллов изометрической формы. Изометрической считается форма зерна, отношение длины к ширине проекции которого (коэффициент формы) не превышает 1,3 (А1, А8).

Синтетический алмаз:

• АС2 – инструмент на ограниченной связке для чистовых и доводочных операций;
• АС6 – инструмент на металлической связке для работы при повышенных нагрузках;
• АСМ – инструменты, пасты и суспензии для доводки и полировки закаленных сталей

Виды зернистости в зависимости от вида обработки

Под зернистостью понимают размер основной массы зерен среди общего количества алмазных частиц в абразиве. Размер зерна обычно определяется тремя параметрами: высотой, шириной и толщиной, но на практике за основу берут ширину. Чистота обработки поверхности материала зависит от степени зернистости круга для заточки.

Согласно нормам стандартизации международного уровня FEPA маркировка алмазного заточного инструмента должна содержать код зернистости: сочетание литеры F и определенного числа за ним. Возрастание числа указывает на присутствие в абразиве более мелких зерен.

Между размером зерна в абразиве и чистотой поверхности металла после обработки существует обратно пропорциональная зависимость. Поэтому для финишных работ применяют заточные круги с самыми маленькими алмазными зернами.

Наиболее правильный подход к обработке и заточке инструмента лежит в последовательном применении алмазных кругов, начиная с более грубых и заканчивая финишными. Применение только последних может привести к пригоранию обрабатываемой поверхности, засаливанию и быстрому выходу из строя заточного круга.

По размеру фракции зерна его можно отнести к тому или другому типу зернистости:

1. 100/80 – мелкие алмазные зерна. С их применением выполняют окончательную доводку тонких лезвий, заточку металлообрабатывающих резцов, операции финишной шлифовки.
2. 125/100 – средние алмазные зерна. Заточка изделий до состояния необходимой остроты.
3. 160/125 – крупные.
4. 200/160 – очень крупные алмазные зерна. Абразивы подходят для выравнивания поверхности режущего инструмента.

Диолд мзс-02

200-ваттный станочек компактен, легок (вес – 1,9 кг) и очень даже универсален: производитель предусмотрел в нем возможность точить не только сверла, но и ножи, ножницы и даже тонкие топоры.

Двигатель применен коллекторный, высокооборотный, из-за этого уровень шума при работе приличный. Зато это компенсируется высоким крутящим моментом на рабочих поверхностях кругов, так как они соединены с мотором через понижающий редуктор на бесшумном зубчатом ремне. К тому же вынос мотора в сторону от абразива позволил разместить на его роторе крыльчатку охлаждения.

Так… а как этим пользоваться? Проще всего разобраться с вертикальной прорезью слева – да, в нее действительно вставляются ножи. В горизонтальную прорезь левее от нее – ножницы. Здесь достаточно пару раз потренироваться, чтобы в дальнейшем точить весь этот инструмент спокойно.

А вот со сверлами «методом тыка» уже не получится – хвостовик зажимается в боковую цангу (этот тот самый непонятный черный набалдашник), само сверло при этом поджимается двумя «лапками» (ими управляет рычаг, похожий на лепесток) и упором до нужного вылета… А сама заточка происходит совсем в другой стороне, так что вынимаем цангу и вставляем ее в наклонный порт с откидной крышкой. На словах выглядит непонятно, но на практике действительно быстро и удобно.

Тогда в чем зарылось «но»? Оно же обязательно должно быть – и, увы, действительно есть. Все шлифовальные круги, установленные внутри станка – нестандартные, причем и по размеру, и по посадке.

Основные плюсы:

• Удобство и скорость работы
• Не требует подстроек и регулировок, кроме тех, что делаются для установки сверла в цанге

Минусы:

• Высокий уровень шума из-за коллекторного двигателя
• Нестандартные круги

9.1 / 10Рейтинг Отзывы Лучшее точило для дома – почти все потребности по заточке покрывает один станок, и позволяет работать без особых навыков!

Заточка: абразивные материалы

Шлифовка и доводка поверхностей связаны с использованием абразивных материалов, из которых производятся разнообразные абразивные изделия: наждачная бумага и ткань («шкурка»), шлифовальные и правочные бруски, керамические и вулканитовые головки и многое другое.

Абразив характеризуется природой материала, его кристаллической структурой, твердостью и размером зерен. Все это определяет режущую способность абразива, а зернистость кроме того, и достижимую шероховатость обрабатываемой поверхности.

Термины, используемые в технологии абразивов и полировке:

1. Зерно. Абразив представляет собой зерна, классифицированные на узкие размерные фракции, которые используются для полировки, дальнейшего полома, изготовление жесткого и эластичного абразивного инструмента. 2. Зернистость.

Результат измерения величины зерен. Зерна делятся на фракции. Фракция – совокупность зерен абразива, размер которых лежит в заданной области. Фракция, преобладающая в абразиве основная. 3. Связка. Связка – материал, который объединяет отдельные шлифовальные частицы в связанную структуру.

Она должна исключать преждевременное выкрашивание отдельных зерен, их залипание, а также не должна захватывать частицы срезанного металла. 4. Керамическая связка. Состоит главным образом из отобранной глины. В процессе обжига глиняная масса превращается в стекло или фарфор. 5.

Синтетическая связка. Связующий материал, представляющий собой синтетические смолы. 6. Органическая связка. Связка из органических материалов, как-то искусственные смолы, резины, шеллак. 7. Финишная обработка поверхности.

Складывается из трех взаимнопереходящих этапов: шлифовки, доводки и зеркальной полировки. Шлифовка производится жесткими абразивными материалами и предназначена для удаления рисок от механообработки. Доводка – обработка осуществляемая свободной абразивной лентой, кругами, эластичным абразивом, грубыми пастами с твердыми притирами.

Каким наждаком обрабатывать металл

Для обработки металла придется брать более жесткие абразивные материалы, а значит и более дорогие. Обычный корунд справится с алюминием и его сплавами. Ими же обрабатывают чугун, бронзу и черную сталь. Для латуни нужен хотя бы циркониевый, но лучше титановый или легированный электрокорунд. А еще лучше — керамический. Еще обратите внимание — способ нанесения должен быть закрытым.

Принцип подбора зернистости тот же: для грубой обработки повышенная «шершавость» крупного зерна, чем тоньше обработка, тем мельче абразив. Для снятия ржавчины и выравнивания основных шероховатостей берут самую грубую наждачку. Чем тоньше слой, тем меньше размер зерна.

Так что тут все логично. Но обратите внимание, что на каждый вид работы приходится два или три размера зернистости. Это не значит, что надо брать любой из указанных. Это значит, что для получения хорошего результата надо обрабатывать каждым размером. Хотя, если внешний вид вам не так важен, тогда можно и одним размером из рекомендованных.

Какой наждачкой шлифовать дерево

Для того чтобы шкурка не забивалась, зерно должно быть нанесено с промежутками. Это открытый тип нанесения. В таком случае не придется часто ее «выбивать» или менять. Тип основы — бумага или ткань. Бумага дешевле, ткань дороже. Если есть шлифмашинка, смотрите в рекомендациях к ней. Для обработки вручную, можно закрепить кусок на специальный держатель или прибить к бруску.

Рекомендации по выбору зернистости даны в таблице. Для первичной обработки, идет шлифшкурка от P40 до P80. Это придание формы, снятие толстого слоя. Теми же материалами снимаем лак и краску с древесины. Для подготовки дерева к покраске нужна уже P100 до P240.

Для шлифовки после нанесения первого слоя лака, берем P360 или P400. А доведение до гладкости — собственно полировка и лакировка — это уже совсем мелкие P500 и выше. Вообще, полировка — это отдельная тема, и там надо пошагово шлифовать и наносить краску или лак. И с каждым разом зерно берут все более тонкое. А завершают полировку, вообще мягким полировочным (войлочным) материалом.

Конструкция алмазных кругов для заточки инструмента

Диски алмазные заточные представляют собой изделия круглой формы с основанием из металла и нанесенным на него покрытием алмазного порошка, который закрепляется на металле связующим веществом, также там присутствует наполнитель.

Марка диска характеризуется:

• конфигурацией корпуса и видом материала, из которого он изготовлен;
• размером окружности;
• величиной концентрации абразивных зерен;
• фракцией алмазов;
• типом вещества, используемого в качестве связки;
• степенью точности;
• классом неуравновешенности.

Одним из важных параметров является износостойкость диска.

Корпуса алмазных заточных кругов могут быть изготовлены из стальных заготовок, марок Ст-25, 30, 20 или 3, либо сплавов из алюминия АК-6 или Д-16, либо полимерных материалов. Для некоторых шлифкругов типа А1ПП, АГЦ делают еще хвостовики из стальных У7 и У8 марок.

Что касается применяемых связующих веществ, которые скрепляют алмазные зерна в единую форму, то выпускаются диски на основе:

1. Связок металлического характера на основе алюминия, меди, цинка или олова. В маркировке таких изделий указывается литера М.
2. Связок керамических на основе шамота либо стекла, куда добавляют составляющую алюминия. В маркировке здесь будет присутствовать литера К.
3. Связок на основе органики – это пульвербакелитные и карболитные вещества. Присутствие такой связки обозначают в маркировочном коде литерами КБ.

В качестве наполнителей используют электрокорунд, графитовый порошок, медь, карбид бора и глинозем.

Маркировка наждачной бумаги

Маркировка наждачной бумаги — набор букв и цифр, в которой закодирована полная информация о типе основы, абразива, способа нанесения, состава и размеров зерна. Зернистость мы уже рассмотрели. Это параметр стоит в конце ряда букв и чисел. С ним более-менее понятно. А вообще, маркировка наждачной бумаги отображает следующие данные (начиная с первого знака):

• из какого материала сделано зерно;
• основа шкурки;
• связующее, которым зерно приклеено к основе;
• способы нанесения зерна;
• тип основы (бумаги или ткани);
• водостойкость (если неводостойкая, никакого значка нет);
• зернистость наждачной бумаги.

Давайте разбираться с остальными характеристиками, которые зашифрованы в маркировке. Буквы тут стоят латинские. Давайте для примера разберем, что значит следующая маркировка: KK19XW. Итак:

• первая K — тип абразива — нормальный электрокорунд;
• вторая K — основа — хлопчатобумажная ткань;
• 1 — двухслойное нанесение связующего (смола смола).
• 9 — тип нанесения неясен;
• Х — тип текстиля — жесткий.
• W — обозначает то, что материал водостойкий.

Далее должна стоять буква P и цифры, по которым определяется зернистость наждака.

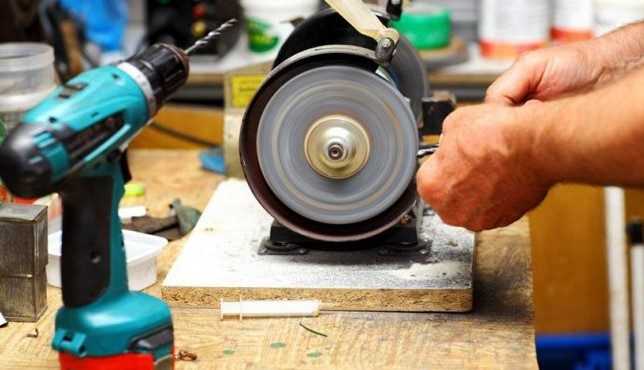

Работа на заточном станке

Прежде чем начать работу, необходимо обратить внимание как расположен ползунок. Он должен находиться в левом крайнем положении. Далее детали закрепляются скобой в виде буквы «П». Кромка, снимающая фаску, должна быть расположена параллельно конца шлифовального круга. Промежуток между деталями 0,1−0,2 см.

Включив устройство, производят заточку. Важно обеспечить легкое соприкасание со шлифовальным кругом. При этом левой рукой вращают поперечную передачу, правой — перемещают деталь продольно. Деталь перемещают по конечной рабочей части круга для шлифовки.

Для заточки радиусного типа используют деталь приставки с наличием кромки режущего типа, обеспечивающую неординарную заточку на инструменте.

В случае заточки при помощи приставки, скобы прижима и винты фиксации отсоединяются. На центр станка устанавливается ось приставки и крепится винтом зажима. При правильной установке приставки она вращается свободно и легко. Далее фиксируется держатель, а ползун перемещают к середине шлифовального станка.

Технология заточки лезвия требует выполнения следующих основных условий:

• рабочая поверхность абразивного камня должна двигаться вдоль обрабатываемой кромки с постоянным усилием и скоростью под точно поставленным углом;
• камень в процессе заточки сначала обрабатывает кромку по всей длине под одним углом, после чего различные участки острия доводятся под различными углами;
• заточные станки изготавливают с подвижными суппортами и стальными рамами. Они должны обладать максимальной жесткостью.

В случае переточки или правки режущей кромки с помощью станка или ручного приспособления, необходимо соблюдать правило: обрабатываемый инструмент должен быть жестко зафиксирован под определенным углом в зажиме с установкой, при этом абразивный камень должен перемещаться вдоль обрабатываемой поверхности. Кроме того, должно быть строго дозированным усилие давления инструмента на кромку.

Не стоит затачивать ножи, лезвия рубанков и топоров с помощью отрезного диска, установленного на болгарке. Режущее жало в процессе такой заточки может перекалиться, и режущая кромка безвозвратно выйдет из строя.

Размер зерна и обозначение абразивов

Абразивные порошки в разных странах маркируются по-разному, кроме того, маркировка зависит от природы материала. Все это вносит существенную путаницу при выборе абразивного инструмента. Следует различать маркировку для алмазных и абразивных порошков. Для алмазных порошков, как правило, указывается размер зерен в мкм. По ГОСТу – указывается диапазон размеров через дробь.

Размер абразивных порошков на основе окиси алюминия и карбида кремия, дается, как номер основного сита при ситовом анализе.

Очень мелкий абразив, известный как «мука», не может быть рассеян на ситах. Его размер определяется специальными методиками по скорости расслоения и осаждения взвеси абразива в воде. Зачастую фирмы-производители используют свои методы и свои обозначения таких абразивов, что затрудняет их сопоставление.

В России подход к оценке зернистости иной: согласно ГОСТ 3647-80 шлифованные материалы по величине зерна делятся на четыре группы: шлифзерно (2000-160 мкм), шлифпорошок (125-40мкм), микрошлифпорошок (63-14 мкм) и тонкий микрошлифпорошок (10-3 мкм).

• Шлифзерна и шлифпорошки – число, равное 0,1 размера стороны ячейки сита основной фракции в свету, например, 40 и 25 для зерен 400 и 250 мкм, соответственно;
• Микропорошки – буква М с численным индексом, равным верхнему значению размера основной фракции, например, М40 и М10 для зерен 40 и 10 мкм, соответственно;
• Алмазные шлифпорошки – дробь, числитель которой соответствует размеру стороны ячейки верхнего сита, а знаменатель – нижнего сита, основной фракции, например 400/250 или 160/100;
• Алмазные микропорошки и субмикропорошки – дробь, числитель которой равен наибольшему, а знаменатель – наименьшему, размеру зерен основной фракции.

Свободные абразивные зерна используются редко, в основном применяются различные инструменты, в которых абразив находится в связанном состоянии. Алмазные надфили, рассмотренные выше, по существу являются абразивными инструментами.

Разновидности станков для наждачной обработки

Выделяют чаще всего три их категории:

1. Для бытового использования.
2. Для полупрофессионального использования.
3. Для работы на профессиональном уровне.

По конструкции ни один станок не сильно отличается от другого. Они различаются в первую очередь по показателям надежности. Бытовой станок своими руками может бесперебойно работать не более 15 минут. Для настоящих профессионалов своего дела такие не подходят – лучше использовать более надежные механизмы. Они работают не менее 8 часов в день с перерывом на 15-20 минут.

Помимо прочего, наждаки для полупрофессиональной и профессиональной работы имеют в наличии множество дополнительных особенностей и преимуществ перед простыми:

• имеются пазы для правки сверлильных инструментов;
• способность работать без подключения к электросети;
• большая скорость вращения крутящего вала.

Усовершенствованные модели для точения на станке своими руками:

1. Станок с ленточной насадкой.
2. Шлифовальный заточный станок, выполненный своими руками.
3. Агрегат с ручной насадкой.

Наждак с ленточной насадкой – это агрегат, имеющий дорогостоящий заточный диск, а также подвижную абразивную ленту. Она приходит в движение исключительно благодаря механизму ускорения процесса заточки.

Основные изменения в модификации дают возможность заточить инструмент для резки металла, обработать деревянную либо пластиковую поверхность. Совершенная модель станка дает возможность грамотно обработать резцы. Станки такого типа на сегодняшнем рынке являются большой редкостью. Они часто используются для профессиональной гравировки камня и металла.

Заточный станок – очень частое явление в домашней мастерской. Вместо заводского мотора используются усилия мастера. Основное их назначение: использование для заточки сельхозинструментов. Для претворения в действие используют большие круги из наждачно-абразивного материала.

Основные показатели, которые характеризуют работу электрического наждака:

• Мощность агрегата. Большинство профессиональных вариантов расходуют до 1 кВт. При этом бытовые механизмы имеют в разы меньший объем двигателя – не более 120-350 Вт.
• В домашних условиях используют чаще всего механизмы с мощностью не более 240 Вт. Для правки садового инвентаря хватит и 450 Вт. Если же требуется обработать габаритный инструмент, необходимо использовать мощный двигатель, в противном случае работа не будет выполнена в полной мере.
• Существует закономерность: чем труднее обработать изделие на станке своими руками из любого материала, тем напряженнее происходит его работа. Отсюда вывод: точильный станок для профессиональной деятельности должен быть максимально мощным.
• Средний диаметр круга для точильного механизма от 125 до 400 мм. Для заточки ножниц и ножей достаточно использовать и 125 мм наждачный круг. На бытовом уровне толщина наждачного круга составляет от 2-4 см. Такие круги являются универсальными и они пригодны для любого типа сталей небольшого размера.

Основные диаметры для посадочной оснастки и показатели регулировки скорости машины:

1. Стандартные размеры: от 12,7 до 32 мм. Большая часть механизмов имеет посадочное крыло до 32 мм. Это чаще всего оптимальный вариант для покупки мелким оптом.
2. На профессиональных моделях есть возможность регулировать скорость вращения круга при работе с разными материалами. К примеру, на большой скорости можно качественно заточить инструмент из тяжелого металла. Сначала скорость достигает 3000 оборотов в минуту, затем есть возможность ее увеличения либо понижения.
3. Поэтапное увеличение скорости диска позволяет контролировать процесс обработки металла либо дерева и предупреждать их обгорание.

Эксперты утверждают: для того, чтобы полноценно заточить бытовой и режущий инструмент, достаточно увеличить скорость крутящего момента до 150 оборотов в минуту.

Основное внимание следует уделить креплению дисковой арматуры. Это является необходимостью действительно качественно обработать деталь. Как правило, диски крепят стандартными заводскими гайками. Бывает, что даже на новом агрегате, они держатся недостаточно крепко.

На некоторых современных моделях станков для масштабного производства круги расположены не параллельно друг другу, а перпендикулярно. Основной недостаток такого механизма – в объемности. Также подход к агрегату должен быть обеспечен с обеих сторон.

Кроме того, у данной разновидности наждаков имеется функция обработки посредством подачи воды. Постоянная мокрая подача благотворно сказывается на качестве затачивания, блокирует вероятность перегрева агрегата и его абразивной части.

Защитные части, используемые в наждачном инструменте: в большинстве случаев устанавливаются специальные защитные экраны и кожухи. Их назначение – не допустить допущения возникновения травм у оператора во время работы.

Осветительные механизмы для работы на агрегате: данной опцией оснащаются только те наждаки, которые используются для постоянной инсталляции. Лампы инсталлированы в гибкие основания, они дают возможность максимально удобно настроить осветительную площадь.

Связка и структура абразивного инструмента

Как отмечалось, связка представляет собой вещество, объединяющее отдельные частицы шлифовальных материалов в связанную структуру. Часто связка представляет собой смесь различных веществ, придающих ей определенные физико-механические, технологические и эксплуатационные свойства.

Зарубежные фирмы обычно не раскрывают характера и свойств связки своих изделий. Известно, что ими применяются керамическая, синтетическая и органическая связки. Точной аналогии с отечественными материалами нет. В России применяются: керамическая (К2, К3, К2, К1, К5, К8), бакелитовая (Б, Б1, Б2, Б3, Б4, БУ, Б156, БП2) и вулканитовая (В, В1, В2, В3, В5, Гф, Пф, Э5,э6) связки.

За рубежом алмазные инструменты рассматриваются, как спеченный или гальванически осажденный алмаз. В России подход унифицирован: для алмаза используется органическая с металлическим (Б156, БП2, ТО2) или минеральным (Б1, О1) наполнителем, органическая (Б3,Б1,БР,Р9,Р14Е), металлическая (МВ1,ПМ1, М1, МК, М15), гальваническая никелевая, керамическая (К1) и др. связки.

Назначение и эксплуатационные характеристики абразивного инструмента определяются структурой инструмента, которая определяется соотношением объемов шлифовального материала, связки и пор.

За рубежом все значительно сложнее. Установившейся структуры обозначения инструмента нет. Каждая фирма-производитель вводит свои обозначения, не раскрывающие природы вещей, кроме того, ряд фирм-поставщиков, таких, как HASCO, DME, EOC Normalien и другие вводят свои обозначения, причем изготовитель ставит их на своей продукции, окончательно затемняя дело.

Связующее

На третьей позиции в маркировке шлифовальной шкурки стоит цифра, которой закодирован способ закрепления абразива на основе. Используют клей или полимерные смолы, их комбинации. Клей хорошо «сцепляется» с абразивом и основой. Однослойное нанесение связующего (на маркировке цифра 2 в соответствующей позиции) применяют там, где наждак не подвергается сильной нагрузке.

Для более прочного удержания зерен, поверх клея наливается второй слой. Чаще всего это смола (фенольная или любая другая). Получается связка — клей смола (цифра 3 в маркировке). Второй слой связующего делает наждак более устойчивым к истиранию.

Есть еще вариант — смола смола (это 1 в кодировке). То есть, и первый, и второй слой делают из бакелитовой смолы. Стоимость такого варианта выше, что обусловило ее область использования — производства.

Способ нанесения и насыпки зерна

Есть два способа нанесения зерна на первичный слой связующего: свободный и электростатический. При свободном, частицы абразива просто насыпаются. Они лежат в свободном порядке, их направление случайно. При электростатическом способе засыпки зерна, бумагу пропускают через электрическое поле. В результате зерна имеют одинаковую ориентацию, что делает поверхность более шероховатой.

Кроме того, есть два типа насыпки зерна: открытая и закрытая. Отличаются они количеством частиц на единицу площади. При открытой засыпке острые фрагменты расположены на расстоянии друг от друга, видна (открыта) основа. Такая бумага хороша при работе с рыхлыми материалами. Например, с древесиной. Древесная пыль просыпается, абразив не забивается.

Закрытая засыпка зерна на наждаке более плотная. Частицы абразива лежат одна возле другой, основа практически закрыта, не просматривается. Такой тип шлифовальной шкурки хорош для жестких материалов (стали, например).

Стандарты россии

Для того чтобы можно было понять, какой конкретно материал перед вами, размеры абразивного зерна указываются в маркировке. Но с ней не все так просто. Во времена СССР был введен ГОСТ (3647-80), обозначение согласно которому существует до сих пор, хотя в 2005 году ввели новый стандарт (ГОСТ Р 52381-2005), который разработан на основе общеевропейских норм. Разница между старым и новым ГОСТом существенная.

• По старому стандарту прописывается минимальный размер зерна. То есть чем больше число, тем крупнее зерно. Но надо иметь в виду, что часть зерен меньше. Кроме того, маркировка (буквенное обозначение) для крупного и мелкого зерна разная. Это стоит помнить.
  • Для крупнозернистого наждака, зернистость наждачной бумаги указывается в микронах, а после него пишут букву Н с дефисом перед ней — «Н». Например, 63-Н, Это значит, что минимальный размер зерна на наждаке будет 63 микрона или 63 микрометра (мкм). Но там же будут частицы более крупного размера. Насколько крупнее? Чуть меньше предыдущей марки. В данном случае крупнее 63-Н только 80-Н, то есть зерно будет чуть меньше 80 мкм. Второй пример — 6-Н. Размер зерна не более 6 микрон или 60 мкм, а самые крупные будут не более 80 мкм (так как предшествующая марка 80-Н).

• • При маркировке мелкозернистой шлифовальной шкурки размер зерен указывается в микрометрах, а после цифры ставят букву «М» (без дефиса). Пример: 14М. Это значит, что максимальная зернистость наждачной бумаги 14 микрометров, но есть и более мелкое зерно размером до 10 мкм.
• По новому стандарту (ГОСТ Р 52381-2005) зернистость наждачной бумаги указывается по числу волокон сита, через которое просеивается абразив. Получается тут чем меньше число, тем крупнее зерно. Перед цифрой ставят букву «Р».

Как видите, уже довольно запутано. Еще стоит сказать, что по старому стандарту мелкозернистый наждак может иметь двойное обозначение — с буквами М и Н — как в таблице. Причем, чаще в ходу были именно варианты в микронах. Поэтому самое мелкое зерно — 5М или 00-Н — называют часто нулевкой.

Таблицы соответствия стандартам других стран

Как видим, ситуация непростая. А есть еще Американский ANCI (США и Канада), Европейский FEPA  или другое его название ISO 6344, Японский JIS и Китайский GB2478.  Причем на рынке можно встретить материал практически из всех этих стран/частей света. Так что желательно иметь хоть какие-то данные. Наиболее часто встречающиеся приведены в таблицах.

Обратите внимание, рядом с каждой колонкой прописаны размеры зерен в микрометрах (мкм). Размеры отличаются. Для работы это может быть важно.

Типы алмазных дисков для заточки

Алмазные круги для заточки инструмента имеют свою классификацию. Заводы по изготовлению абразивного инструмента выпускают алмазные диски трех форм:

1. В виде чашечки – это полый внутри конус с основанием из металла и напыленным на рабочую часть слоем алмазной крошки.
2. Наподобие тарелки, где бывает односторонняя или двухсторонняя выточка, профиль смотрится полукругло-выпуклым.
3. Диски с прямым профилем.

Кроме этого, имеются две основные группы инструмента, в каждой из которых применяют различный алмазный материал для заточки:

1. Абразив из штучно созданных алмазов, который отличается высокой однородностью зерна.
2. Абразив, выполненный из натуральных кристаллов алмазов, которые относятся к техническим.

И одна из самых важных категорий, определяющая назначение алмазного диска для обработки инструмента, – это категория по величине основной массы зерна в напыленном слое:

1. Мелкая фракция абразивного алмаза, используемая для шлифовок, доводок и финишных работ по обработке материала (100/80).
2. Средняя фракция абразивного алмаза, используемая для целевых задач заточки, а также при чистовых операциях шлифовки (125/100).
3. Крупная фракция абразивного алмаза, применяемая в черновых работах шлифовки или грубого обдира обрабатываемого материала (200/160–160/125).

Кроме всего перечисленного, выбирая алмазный диск для конкретного шлифовального станка, нужно учитывать диаметр посадочного места, ширину рабочей поверхности абразива, материал основы инструмента.

Универсальные точильные станки с кругами ø125 и ø150 мм

Среди домашних пользователей самыми популярными являются точила с мощностью привода от 150 до 300 Вт и диаметрами абразивного круга 125 и 150 мм. Вес и габариты таких станков позволяют устанавливать их на столе, широком подоконнике или небольшом верстаке.

К этой же группе относится комбинированный станок «ЗУБР» ЗТШМ-150/686Л (см. фото ниже), у которого на левом шпинделе установлен круг Ø150 мм, а на правом — консоль со шлифовальной лентой 50×686 мм. Вес этой модели — 7.2 кг, мощность привода — 250 Вт, а цена — 4 400 руб.

Формы выпуска и виды

Привычная нам форма выпуска — в рулонах или листах. Листовая может быть на основе картона, а может быть на плотной бумаге. Чаще всего она более жесткая, чем рулонная. Рулонную чаще применяют на ленточных шлифовальных машинах, да и при ручном использовании тоже. Кроме того, есть следующие виды абразивных материалов:

• Абразивные круги. Используются для установки на насадки для специальных машин. Это могут быть шлифовальные машинки, насадки на дрель, УШМ. Есть разного типа:
• Ленты для ленточных шлифовальных машин. Они имеют определенную длину и ширину — под наиболее распространенные типоразмеры.
• Сетка. Тонкая проволока, переплетенная в виде полотна. Абразивные частицы приклеиваются на проволоку. Такой материал удобен для шлифовки штукатурки, так как большая часть образующейся пыли просыпается сквозь ячейки сетки и абразив не забивается. Именно такой материал применяют для выравнивания гипсовой штукатурки под покраску.

Есть еще шлифовальные губки. Это абразив, который нанесен на вспененный полиуретан. Этот тип абразива применяют для доведения до гладкости поверхностей с пазами, резьбой, углублениями. Абразивные частицы могут наноситься на одну, две или четыре стороны губки.

Могут быть одного размера или разного. Но обычно, это мелкое зерно, просто разной степени «мелкости». Губки более удобны, так как принимают любую форму, кроме того их можно промыть от пыли и высушить. Количество промывок не ограничено. От мытья они не страдают, можно применять пока зерно не осыпалось. А это зависит от качества.

Характеристики и особенности алмазных кругов для заточки резцов

Алмазные круги для заточки резцов токарных и другого режущего инструмента в зависимости от формы профиля и типа абразива целенаправленно подходят для следующих операций:

1. С формой прямого плоского профиля марки 1A1 – для проведения обработки изделий цилиндрической формы, плоских деталей и затачивания резцов из сплавов твердой структуры.
2. С формой тарельчатого профиля марки 12A2-20* – для проведения операций заточки передней части инструмента, который имеет много лезвий, выполненных из сплавов твердой структуры, фрез, состоящих из сборочных единиц либо цельнометаллических, фрез червячного типа, пил дисковых.
3. С формой чашечного профиля марки 12A2-45* – для работ с задними и передними поверхностями твердосплавных резцов и шлифования торцов.
4. С формой тарельчатого профиля марки 12R4 – для проведения операций доводки и заточки, как в случае с диском марки 12A2-20*.
5. С формой прямого плоского профиля и устроенными по обе стороны выточками марки 9A3 – для работы с резцами из твердых сплавов, конструктивными элементами машин, материалов полупроводниковой структуры, инструментом для измерений.
6. С формой плоского выпукло-полукруглого профиля марки 1FF1 – для заточки и шлифовки изделий из твердых сплавов.
7. С формой плоского конического по двум сторонам профиля для работы с фасонными поверхностями и резьбой.

Следует сказать о концентрации алмазной составляющей, которая имеет влияние на режим заточки. При стопроцентном показателе круги имеют высокую производительность и способны выдерживать жесткие режимы обработки, не подвергаясь при этом деформации. При 50%-м показателе диски применяют чаще всего для любых видов работ. При 20%-м показателе – доводочные круги для ручной подачи инструмента.

Шлифовальные бруски

Шлифовальные бруски представляют собой стержни из связки с распределенным в ней абразивом. Связка и абразив должны удовлетворять разнообразным, зачастую противоречивым требованиям. Вот некоторые из них.

Зерна абразива должны быть с одной стороны достаточно прочными и твердыми, для обеспечения съема металла, а с другой стороны – хрупкими, чтобы разрушаться по мере затупления. При раскалывании зерна образуются новые режущие кромки, что позволяет поддерживать эффективность обработки.

Связка должна прочно удерживать зерна абразива, исключая выкрашивание в процессе резки, особенно при затуплении, и обеспечивая их разрушение. В то же время, полностью разрушенное и отработанное зерно должно беспрепятственно удаляться из связки, обеспечивая доступ в зону резки новых зерен.

В противном случае происходит «засаливание» бруска. От связки зависит такой важный параметр, как жесткость бруска. В США этот параметр определяется сортом, имеющим буквенный индекс от А (самый мягкий) до Z (самый твердый). Обратите внимание, что одинаковые сорта разных производителей не совпадают по своим характеристикам.

В Европе немецкая фирма EOC Normalien применяет пятибалльную шкалу для характеристики брусков. В отечественной промышленности бруски делятся по твердости: высокомягкие( ВМ1; ВМ2; ВМ3), мягкие (М1, М2, М3), среднемягкие (СМ1, СМ2, СМ3), средние(С1, С2, С3), среднетвердые (СТ1, СТ2; СТ3), твердые (Т1, Т2), чрезвычайно твердые (ЧТ1, ЧТ2).

Примерное применение для инструмента с различными типами связки:

• С1-СТ1 Плоское шлифование сегментами и кольцевыми кругами на бакелитовой связке.
• СМ1-С2 Окончательное и комбинированное круглое наружное, бесцентровое и внутреннее шлифование периферией круга.
• СМ1-СМ2 Заточка режущих инструментов с механической или автоматической подачей.
• М2-М3 Заточка и доводка режущего инструмента, оснащенного твердым сплавом, шлифование трудно обрабатываемых сплавов.

При выборе инструмента следует учитывать, что связка не должна обладать абразивными свойствами. Это особенно недопустимо для мелкозернистых брусков.

Однако, в пределах одинаковой зернистости, форма кристаллических частиц абразива имеет решающее влияние на режущую способность и характер получаемой поверхности. Например, окись алюминия имеет зерно «блочной» формы, которое при обработке дает широкую царапину.

Пористость бруска, именуемая структурой оказывает влияние на результат обработки. От структуры бруска зависят усилие прижима, приемы работы с ним, а в итоге – конечный результат. Существует множество способов влияния на структуру бруска в процессе его производства, что приводит к обилию патентов и «ноу-хау» в этой области, что затрудняет выбор необходимого типа полировального бруска.

Список использованной литературы:

1. А.И. Буткарев. Полировка. «АБ Универсал». Технологии, материалы, оборудование, инструменты, 2002г. 2. Справочник технолога-машиностроителя.В 2-х т. Т. 2/Под ред. А.Г.Косиловой и Р.К. Мещерякова. – 4-е изд.; перераб. И доп. – М.: Машиностроение, 1985, 496с., ил.
