Cверлильный станок с вариатором 0,55кВт 220В JET JWDP-12 716000M

Детали вариатора и шпинделя станка

Детали вариатора и шпинделя станка

Детали вариатора и шпинделя станка

Детали вариатора сверлильного станка 2а112

Детали вариатора сверлильного станка 2а112

Детали механизм подъема и опускания пиноли (гильзы шпинделя)

Детали механизм подъема и опускания пиноли

Детали механизм подъема и опускания шпиндельной бабки

Детали механизм подъема и опускания шпиндельной бабки

Детали приводного шкива сверлильного станка 2а112

Детали приводного шкива станка 2а112

Верхний конец пружины упирается в дно стакана, навинченного на втулку, нижний конец упирается в штифт верхней тарелки составного шкива.

Нижняя тарелка шкива закреплена неподвижно на втулке, верхняя тарелка перемещается по втулке, в зависимости от силы натяжения ремня и настройки пружины, изменяя тем самым диаметр шкива.

Кинематическая схема сверлильного станка 2а112

Кинематическая схема сверлильного станка 2а112

Кинематическая схема сверлильного станка 2А112. Смотреть в увеличенном масштабе

Комплектация

Станок;Быстрозажимной сверлильный патрон с оправкой (16 мм);Упаковка.

Производство Jet (Швейцария/Китай). Гарантия 2 года.

Jet — это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.

Конструкция сверлильного станка 2а112

Привод главного движения осуществляется от электродвигателя ДПД22—4 или А09 через клиноременную передачу (текстропный ремень клинообразного профиля). Движение передается от ведущего шкива к ведомому и далее на шпиндель и инструмент.

Скорость вращения шпинделя бесступенчато регулируется при помощи гайки, расположенной под шкивом шпинделя. При выкручивании гайки через упорный подшипник увеличивается давление на нижнюю часть шкива-вариатора, диаметр шкива увеличивается, скорость вращения шпинделя умньшается.

Станок работает с ручной подачей. Подача осуществляется от рукоятки через реечную шестерню 3, пиноль 2 и радиально-упорный подшипник к ней. Высота шпиндельной бабки устанавливается рукояткой с реечной шестерней 4 и зажимается рукояткой зажима на колонне.

ВНИМАНИЕ!

Скорость переключать только на ходу.

Механизм зажима шпиндельной бабки на колонне

Механизм зажима шпиндельной бабки на колонне

Механизм подъема и опускания пиноли (гильзы шпинделя) в сборе

Механизм подъема и опускания пиноли в сборе

Механизм подъема и опускания пиноли состоит:

• Рукоятка ручной подачи шпинделя
• Реечная шестерня
• Втулка с возвратной пружиной
• Лимб

Механизм подъема и опускания шпиндельной бабки

Механизм подъема и опускания шпиндельной бабки

Пиноль (гильза шпинделя) и шпиндель сверлильного станка 2а112

Пиноль и шпиндель сверлильного станка 2а112

Преимущества

• Контроль глубины сверления по лимбу;

• Миллиметровая шкала для контроля глубины сверления;

• Светодиодный фонарь подсветки;

• Плавная регулировка скорости вращения шпинделя без переустановки

• ремня (вариатор);

• Рабочий стол из чугунного литья;

• Выдвижное расширение рабочего стола;

• Регулировка высоты установки рабочего стола при помощи вращающейся

• рукоятки;

• Поворотный рабочий стол;

• Четыре Т-образных паза в столе;

• Потребляемая мощность — 0.55 кВт;

• Выходная мощность — 0.37 кВт;

• Вылет шпинделя — 152 мм;

• Долгий срок службы.

Применение

Основная отличительная черта модели JET JWDP-12 – клиноременный вариатор, позволяющий плавно бесступенчато изменять скорость вращения шпинделя.Такая конструкция механизма ускоряет настройку в зависимости от диаметра сверления: вместо снятия и последующей установки ремня достаточно перевести рычаг, причем делают это, не выключая мотор.

При этом фактическая скорость вращения шпинделя будет отображаться на цифровом дисплее, что особенно важно при работе с металлом, когда ограничения по частоте вращения режущего инструмента гораздо более строгие, чем при работе с деревом.Станок оборудован массивным чугунным столом, имеющим Т-образные пазы для крепления тисков.

Стол установлен на литом кронштейне, поворачивается вокруг своей оси и наклоняется влево и вправо на угол до 45 градусов.Кронштейн перемещается вверх и вниз по колонне благодаря зубчато-реечному механизму с вращающейся рукояткой.Рабочая поверхность для установки тисков отфрезерована и на основании, что позволяет работать от него, предварительно сняв или отвернув в сторону стол.

Подача пиноли производится стандартным штурвалом с тремя рукоятками, на его оси лимб для контроля глубины сверления.Кроме того. есть винтовой ограничитель с собственной миллиметровой шкалой, облегчающей настройку положения гайки-стопора.Вес подвижной части (шпиндель, быстрозажимной патрон, режущий инструмент) частично компенсируется спиральной пружиной, у которой можно менять предварительный натяг.

Принцип работы вариатора сверлильного станка 2а112

Принцип работы вариатора сверлильного станка 2а112

На рисунке слева показан ведущий шкив сверху которого прижимная пружина в разрезе в разжатом и сжатом состоянии. Усилие прижимной пружины регулирует натяжение ремня.

Справа — ведомый шкив снизу которого упорный подшипник в разрезе. Упорный подшипник находится между нижней тарелкой шкива и круглой гайкой, регулирующей диаметр ведомого шкива.

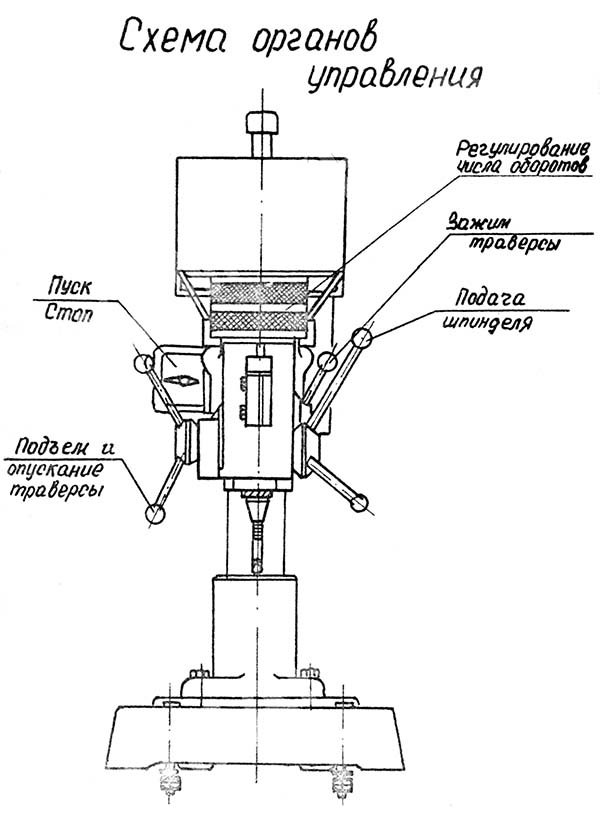

Расположение органов управления сверлильным станком 2а112

Расположение органов управления сверлильным станком 2а112

Расположение составных частей настольно-сверлильного станка 2А112. Смотреть в увеличенном масштабе

Рекомендация «арсенал мастера ру»

Pекомендуем к покупке, доставим по всей России.

Посмотреть в каталоге с ценами Весь ассортимент Jet

Список литературы

Технические характеристики

Напряжение, В 220Мощность, Вт 550Число скоростей плавная регулировкаMax диаметр сверла, мм 16Конус шпинделя МК-2Посадка патрона B16Расстояние шпиндель-стойка, мм 152Расстояние шпиндель-стол, мм 430Расстояние шпиндель-основание, мм 590Система подачи СОЖнетЧастота вращения шпинделя, об/мин 440-2580Размер рабочего стола, мм243х243Ход шпинделя, мм 80Тип электродвигателяа синхронныйГабариты, мм 580х420х940Вес, кг 38Вес в упаковке, кг 44Габариты в упаковке, мм 750х280х500Размер основания, мм 252х410Материал обработкидерево, металлПатрон быстрозажимнойРеверс нетНаличие лазера естьРегулировка оборотов есть

Технические характеристики станка 2а112

Связанные ссылки. Дополнительная информация

Шпиндель с вариатором в сборе

Шпиндель с вариатором в сборе

Шпиндель с вариатором в сборе

Электрооборудование и электрическая схема сверлильного станка 2а112

Электрическая схема сверлильного станка 2а112
