Циркулярная пила стационарная своими руками: инструкция по изготовлению

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Важно! При выборе подшипников рекомендуется брать изделия закрытого типа, что исключает возможность попадания в них мелкой стружки, в избытке образующейся при обработке дерева.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Варианты конструкции

Теперь необходимо немного ознакомиться с возможными конструктивными решениями.

Тип циркулярной пилы	Краткое описание технических особенностей и эксплуатационные характеристики
С асинхронным электрическим двигателем	Однофазные двигатели нужно покупать в специализированных магазинах, дополнительно необходимо иметь вал на подшипниках. Это самая сложная для изготовления и дорогая по цене циркулярная пила. Если точно подсчитать все затраты, включая стоимость материалов на изготовление стола и потерянное время, то экономически целесообразнее купить готовый станок для домашнего пользования. Кроме того, полное изготовление прочной металлической станины пилы со всеми регулировочными приспособлениями в домашних условиях невозможно, придется обращаться в механические мастерки для точения и фрезерования некоторых деталей. Начинающим мастерам не рекомендуется использовать этот вариант циркулярной пилы.
Двигатель от стиральной машины	Такие решения предлагают пожилые столяры, они еще помнят стиральные машины с мощными двигателями. В те временная никто не экономил электрическую энергию, мощность всегда устанавливалась со значительным запасом. Сегодня ситуация изменилась, на стиральных машинах монтируются маломощные экономичные двигатели. Делать на их основании станок, который в состоянии распиливать лишь фанеру толщиной в несколько миллиметров, нет никакого смысла.
Для привода приспособить угловую шлифовальную машинку	Крайне нежелательный вариант по нескольким причинам. ● Во-первых, рекомендованная скорость вращения вала циркулярной пилы не более 2–3 тыс. об. в минуту, а болгарка дает 9–11 тыс. об. Материал изготовления зубьев, углы заточки, величина развода и прочие очень важные параметры дисковых пил рассчитываются исходя из этого параметра. Категорически запрещается использовать их на таких больших оборотах. ● Во-вторых, мощность болгарки примерно 1 кВт, что очень мало для стационарной циркулярки, она не сможет распиливать толстые доски. А для резания только одних реек делать опасный для жизни стационарный станок нецелесообразно.

Вывод. Для непрофессионального мастера самым оптимальным вариантом изготовления стационарной циркулярки следует считать использование в качестве привода переносной дисковой пилы.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

Толстый карандаш или маркер.
Строительная рулетка, металлическая линейка, уголок.
Электрический лобзик.
Шуруповерт.
Электрическая дрель.
Шлифовальная машинка.
Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Городим циркулярный станок из ручной циркулярки

Наткнулась тут на комментарий в посте про семью, и прям вспомнилось:
Моя бабушка тюкала деда по любому поводу, да и без повода тоже. Мне кажется что он и оглох совсем в 60 лет, лишь бы ее не слышать. Орала, ругалась на него, била чем придётся… А дедушка, как мне она говорила «тютя-все стерпит», никогда слова против не сказал ей. И меня она против него настраивала, но я уж очень деда любила, он был очень добрый и чудесный человек, у меня слов нет, чтоб описать его.
Сначала, в силу моих лет, я боялась бабушке перечить, тем более что папа, их сын, поддерживал бабушку в этом противостоянии: «дед глупый, дед плохой, ничего не понимает, что мы говорим». Это щас я понимаю, что папа мой как мудак поступал с отцом своим… А тогда мне просто было жалко моего любимого дедушку, который всегда улыбался и мог радоваться тому «Смотри, как красиво воробушек в луже плещется» и фотографировать это.
После лет 14 я встала на защиту деда, и в силу переходного возраста-весьма агрессивно. Подключилась и моя мама, которая узнала от меня как отец и бабушка деда, после развода мамы с моим отцом, гнобят под предлогом «а ты эту змею привечал в нашем доме(квартира дедушки, и он действительно маму мою очень любил, как дочку принял), а она вона что творит, на мать мужа своего и на мужа голос повышать смеет, порядки свои наводит(за дедушку заступается) это ты змеюку пригрел»…
И дед расцвел, почувствовал, что он больше в СВОЕЙ квартире не бесправная скотина, а человек. Боже, как отец кривился, когда моя мама привезла дедушке новые вещи, ведь он ходил кучу лет в одних, пусть и чистых, но ничего нового ему не покупали. А как радовался дедуля, когда ему не остатки еды давать начали, а то, что он хочет-мне до сих пор плакать хочется, как он рад был тарелке супа обычного именно ему, а не то что из остатков сделали как свинье похлёбку… Я пишу, вспоминаю это все, и аж плакать хочется от этой вот радости такой простой вещи… И пенсию лично ему отдавать (мама от него доверенность получила, чтоб пенсию забирать, тогда ещё почтальон разносила, и все сразу бабушке отдавала за нее и за деда, и так лет 10 точно было).
Потом, мне уже 25, умирает мой папа, бабушка остаётся с дедулей вдвоём, все ещё корчит из себя королеву, но ещё и делает вид, что ноги отнялись при нас(мы случайно увидели, как она бежала от холодильника на кровать, когда мы без предупреждения приехали) и для дедушки. И вот настал видимо тот момент, когда и он не выдержал
Проблемы с сердцем, забирали его в больницу, мы с мамой при стариках наших-не бросили конечно, через день по очереди катались к ним еду привезти, помыть, убрать если что… И он подошёл к бабушке, поцеловал ее в щёчку и сказал «Я тебя очень люблю, Катенок мой(ее Катя звали). Боже, как мы с мамой рыдали. А бабушка губы надула, и орать опять стала, что он притворяется, чтоб ее не лечили, и нечего тут при людях «сцены трагические делать»
Домой дедуля не вернулся из больницы. А бабушка вот только тогда поняла, что он ее любил всю жизнь, и терпел все это именно из-за любви.
У меня характер моей бабушки, и я после замужества мужа разок «тюкнула». И вспомнила вот это всё, и поняла, что не хочу быть такой. И надеюсь, что не стала и не стану. Мне этого примера хватит на всю жизнь, ещё и дочери расскажу эту семейную историю, может тоже свои выводы сделает и избежит ошибок.
Сегодня просто 12 лет, как дедули со мной нет. И мне очень жаль, что он не успел моей дочке сказать «Смотри, как красиво воробушек в луже плещется».

Про другие станки: Самодельный станок циркулярка из дисковой пилы | Пикабу

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности: Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера.

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

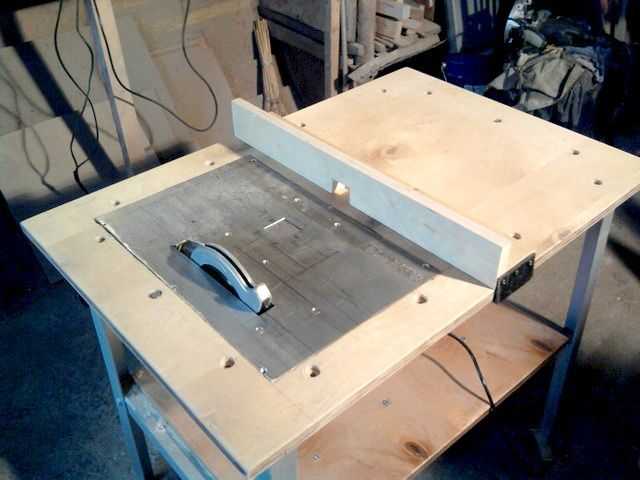

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

Изготовление боковых упоров стола и приспособлений для распиливания

После того как вы устранили проблемы, обнаруженные при испытании, на пиле сделайте заготовки для боковин стола. Размеры произвольные, можете привязывать их к своим фактическим потребностям и параметрам имеющихся материалов.

Практический совет. Для ускорения процесса торцевания к пиле приделайте временное устройство – небольшой отрезок ровной доски под угольник прикрепите саморезами к рейке.

После торцевания заготовок временное приспособление снимается, станок возвращается в прежнее состояние.

Шаг 2. Установите столик на постоянные ножки, засверлите отверстия и зазенкуйте их под потайные головки саморезов.

Шаг 3. В нижней части боковин прикрепите доски соответствующей длины. Они усиливают конструкцию и увеличивают площадь упора. За счет этого повышается устойчивость конструкции, что очень важно для циркульного станка.

Шаг 4. Еще раз испытайте конструкцию, в этот раз давайте максимальные нагрузки.

Приспособление для распила — Приспособление для подачи распиливаемых материалов

Изготовление каретки

Делается она из полочки ДСП толщиной 16 мм.

Шаг 1. Вдоль краев высверлите отверстия для полозьев, прозенкуйте их. Расстояние между крепежами примерно 10 см.

Шаг 2. Прикрутите основание каретки к деревянным рейкам, установленным на столешнице. Проверьте ее ход, если есть проблемы, то скользящие деревянные поверхности можно намазать мылом или парафином. Большие заедания придется шлифовать мелкой наждачной шкуркой.

Шаг 3. Прикрутите две спинки, постоянно замеряйте углы, все они должны быть прямыми.

Шаг 4. Пропилите отверстие для пилы. Делается это в несколько этапов.

Установите каретку в пазы, приподнимите ее вверх, плоскость не должна касаться зубьев пилы.
Включите пилу и медленно опускайте каретку. Отверстие пропиливается до тех пор, пока каретка не опустится в горизонтальное положение.
Аккуратно сделайте отверстие по всей длине каретки.
Поверьте угол, добейтесь правильного положения. Если все в норме, то надо дополнительно закрепить спинки каретки.

Шаг 5. Установите параллельный пиле упор, убедитесь в его работоспособности.

Стационарная циркулярная пила готова к использованию, можете делать собственными руками различные изделия из дерева. Это очень увлекательный и полезный процесс.

Как ровно распилить доску вдоль и поперек

Как выбрать стационарную циркулярную пилу для дома – советы нашей редакции

Выбрать циркулярную пилу для дома не так уж и просто, как может показаться, на первый взгляд, и причин тут несколько:

большое количество моделей, схожих между собой по техническим характеристикам и в широком диапазоне ценовых показателей;
отсутствие опыта работы на подобном оборудовании у начинающих пользователей.

В этом случае на помощь приходят продавцы-консультанты в местах реализации и специалисты, обладающие опытом работы на деревообрабатывающих станках.

От размеров циркулярной пилы зависит удобство работы на ней и её мобильность

В нашей редакции есть свои консультанты в этой области техники, и вот на что обратить внимание следует в первую очередь:

Технические характеристики определяют стоимость модели, поэтому изначально следует определиться с назначением оборудования и его потенциальной загрузкой.
При выборе модели с мощным электрическим двигателем необходимо убедиться в наличии возможности подключения станка к существующей электрической сети.
Выбирая модель малой мощности, следует изначально понимать, что на таком оборудовании будет невозможно выполнение работ большого объёма.
Чем больше рабочая поверхность, тем удобнее станок в работе, и, соответственно, с большей точностью можно выполнить обработку заготовок.
Мобильные модели больше подходят для выполнения разовых работ, а устанавливаемые на станине – для промышленного использования.
Наличие дополнительных опций и комбинация с прочими видами оборудования увеличивает стоимость модели, поэтому при её выборе следует оценить целесообразность таких дополнений.
Надёжность оборудования зависит от бренда производителя, а экономичность – от электрической мощности используемого двигателя.

Деревообрабатывающий станок Bosch PTS 10 отличается небольшими габаритами и очень функционален

Как изготовить вал для циркулярки своими руками

В общей конструкции циркулярки вал является основным элементом, образующим в целом станок. Для его изготовления понадобится стальной кругляк марки 45. Вот только сделать эту важную деталь самостоятельно получится только в том случае, если есть в наличии собственный токарный станок или возможен доступ к нему. Диаметр заготовки должен соответствовать размерам пильных дисков, которые предполагается применять.

Основные типоразмеры посадочного отверстия дисков:

16 мм;
20 мм;
22 мм;
30 м;
32 мм;
50 мм.

Из перечисленных выше показателей и выбирается размер вала для циркулярки.

Циркулярная пила стационарная своими руками: инструкция по изготовлению
Для изготовления вала понадобится стальной кругляк марки 45.

Наиболее распространенным является диаметр отверстия 32 мм. Именно такое посадочное гнездо имеют диски с разными размерами внешнего диаметра. Как вариант, можно сделать более тонкий вал, чтобы была возможность выполнять «ювелирную» работу. Тогда для использования больших дисков будет применяться переходник.

Пильные диски устанавливаются между двумя фланцами и прижимаются при помощи гайки, которая накручивается на резьбу, выполненную на краю рабочей поверхности вала.

Обратите внимание! Резьба должна быть левой. В ходе неизбежного рывка при запуске циркулярки гайка в таком положении будет закручиваться, а не наоборот.

Посадочные места для подшипников определяются с учетом размеров последних. Наибольший диаметр имеет средняя часть вала. Если показатель значительный, при вращении будет создаваться дополнительная нагрузка на ремень. Избавиться от проблемы поможет рассверливание, которое облегчит тяжелую часть вала.

Циркулярная пила стационарная своими руками: инструкция по изготовлению
Диаметр заготовки должен соответствовать размерам пильных дисков.

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете. В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания.

Процесс изготовления может реализовываться двумя способами:

набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Циркулярная пила стационарная своими руками: инструкция по изготовлению
Схема изготовления циркулярки своими руками.

На заметку! Приобретать элементы для будущей конструкции циркулярки необходимо только после того, как будет разработан подробный чертеж установки.

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат. Представлять, что получится в итоге, – крайне важно.

Про другие станки: Делаем лазерный резак/гравер формата А3 за один день | Пикабу

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Какие следует использовать диски для циркулярки

От правильно подобранного диска для сделанной своими руками циркулярки из болгарки, ручной пилы или же собранной из отдельных механизмов в большой степени зависит производительность и качество работы. Следует помнить, что различаются диски по дереву и по металлу.

Даже если будет распиливаться тонкий, мягкий алюминий, диск необходимо установить соответствующий. Круги для резки металла имеют более мелкие зубцы. Существуют универсальные варианты дисков, которые применимы для работы как с древесиной, так и с металлом.

Имеют различия и диски, предназначенные для продольной и для поперечной распиловки древесины. Продольное распиливание проводится режущей насадкой с редкими большими зубцами. А вот поперечная резка будет более качественной в случае применения дисков с мелкими частыми зубьями.

Что касается материала и способа изготовления дисков, то они могут быть монолитными и твердосплавными. Монолитные изготавливаются из цельного куска высокоуглеродистой стали. Такие насадки недорого стоят, но при этом имеют существенный недостаток: быстро тупятся и нуждаются в заточке и разводке.

Циркулярная пила стационарная своими руками: инструкция по изготовлению
Диски для циркулярки могут быть по дереву и металлу.

Твердосплавные диски изготавливаются из инструментальной стали с напайками из кобальта и вольфрама. Они более износостойкие, но цена на такие изделия значительно выше.

Наружный диаметр дисков для самодельной циркулярки ограничивается размерами защитного кожуха. Стандартная толщина дисков – 3,2 мм. Бывают более тонкие и более толстые пильные круги. Тонкие используют во время работы с древесиной ценных пород деревьев для выполнения чистого спила. Для более грубой работы рекомендуются толстые диски.

Количество готового материала, цена распила

Выход полезного материала с хвойных и лиственных пород отличается в процентном соотношении. Для пиломатериалов, полученных с хвойных деревьев, характерны следующие показатели:

при условии, что операцию проводит профессионал, и используется дисковая пилорама, процент готового леса будет наиболее высоким (80-85%);
обрезной материал, который дают станки, составляет в среднем 55-70%;
необрезная доска при работе бензопилой оставляет до 30% отходов.

Цифры приводятся без учета готового отбракованного леса, количество которого может достигать 30%. Однако такой материал идет на изделия, допускающие определенный брак.

Готовые изделия из дерева после распиловки

Лиственный кругляк дает 60% готового необрезного леса и около 40% обрезного. Это объясняется исходной кривизной кругляка. Можно увеличить количество получаемой продукции: для этого потребуются лесообрабатывающие станки различной направленности. Определенного рода приспособление может повысить количество пиломатериала на 10-20%.

На один куб пиломатериала понадобится около 10 кубов лиственного кругляка. Цена на установку дополнительного оборудования окупится стоимостью готового леса. Специальные линии дают больший объем, но их использование целесообразно только на большом участке. Средняя цена распиловки леса на обычной пилораме составит примерно 150-180 рублей за кубометр досок.

Монтаж циркулярной пилы на станок (стол)

После того, как будет сделан основной корпус,

можно приступать к установке электрической пилы в самодельный станок.

На этапах создания конструкции в столешнице были выпилены все нужные для монтажных работ отверстия.
При установке стационарной пилы следует идеально отрегулировать наклон инструмента, так как в противном случае выпилка деревянных деталей будет выполнена некачественно. Первым делом следует установить инструмент на готовую столешницу, в каждый из пазов и определить, требуется ли менять наклон. Если угол не будет соответствовать желаемому, то потребуется его отрегулировать при помощи особых болтов, что будет самым простым вариантом. Либо вы сможете выпиливать особые брусочки, а сверху на них под определенным углом будете крепить электрическую пилу.
Если инструмент будет установлен на месте правильно, то все отверстия будут сходиться, и следует поставить и прикрепить подошву к столу на болты, а после затянуть все с внутренней стороны при помощи гаек с пружинной шайбой.
После того, как ручная пила дискового или циркулярного типа будет установлена, следует взять немного больше брусок, чем тот, при помощи которого регулировали наклон угла, и прикрепить его на столешнице в том месте, где была отмечена платформа пилы.

Обратите внимание, что такой брусок требуется для того, чтобы после демонтажных работ с циркулярной пилой вы смогли встраивать ее ровно на то же место, и не использовать в дальнейшем никакой дополнительной разметки.

Облегченная насадка и дебаркер

С использованием продольной распиловки бревен разобрались, и можно перейти к облегченному методу. Он действительно очень прост в использовании, так как с одной стороны происходит крепление элемента. Однако данный метод обладает более низкой производительностью, если сравнивать с первым. Кроме того, доски будут получаться несколько неровные, а потому обычно их используют для второстепенных строений.

Еще одна насадка — это барабанный дебаркер, или же окариватель. Технология распиловки бревна на доски бензопилой предусматривает использование данной насадки как одной из наиболее подходящих для роспуска материала. Работает она за счет клиноременной передачи.

Крепится насадка к обоим ремням, а для ее фиксации имеются в наборе специальные шкивы. Что касается скорости вращения, а следовательно, и производительности, то она напрямую зависит от размера этих самых шкивов. Благодаря этому изменить в нужную сторону скорость работы не составит труда.

Как правильно распилить бревно бензопилой на доски? По отношению к работе с данной насадкой вопрос наиболее актуален, так как во время ее эксплуатации очень важно следить за ходом работ, для чего опытные мастера даже могут привлекать помощников.

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах. Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.
Циркулярная пила — эффективный и функциональный инструмент для распиливания самых различных материалов
Прочность всех узлов. Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила. На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.
Качество работы также зависит от выбранного диска для циркулярной пилы
Противопожарная и электрическая безопасность. Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.
Дисковая пила Makita 5017 RKB оборудована пластиковым контейнером для сбора опилок и эффективной системой пылеотвода

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Пошаговая инструкция по изготовлению станка

Предлагаемая нами технология не предполагает использование сложных деревообрабатывающих станков и оборудования, это намного облегчает процесс для начинающих. Перед началом рекомендуется изготовить простейшее приспособление в виде большого деревянного угольника.

Делается оно из бруска 10×30 мм и полоски фанеры 10×50 мм. Оно намного упростит процесс разметки и контроля правильности размеров отдельных деталей станка.

Стол делается из старой ламинированной ДСП, но отлично подходит специальная влагостойкая фанера для бетонных работ. Если у вас есть возможность, то купите этот материал, не пожалеете. Лучше выбирать иностранных производителей, но это обойдется дороже. Раскрой материала для столешницыКонкретные размеры большого значения не имеют, исходите из размеров щита и свободного пространства в мастерской. Нужно понимать, что на длинном столе лучше удерживаются заготовки, что облегчает распил длинных досок. Для обеспечения ровного и перпендикулярного распила пользуйтесь приготовленным приспособлением, рейка должна упираться о кромку ДСП, а пила скользить по полоске фанеры, закрепленной струбциной. Закрепленная рейкаОтпиливание ДСПУ нас центральная часть стола станка имеет ширину 36 см, две боковые по 18 см. Между ними установятся деревянные рейки из твердых пород древесины для крепления каретки поперечного реза. Такая каретка намного упрощает торцевание и распил деталей. Замер расстояния для отпиливания ДСППроцесс отпиливанияТри части столешницы, между которыми будут лежать незакрепленные рейки, передвигающиеся вместе с кареткой во время распила материаловШаг 2. Положите пилу на центральную часть стола и шилом обведите контур металлической площадки. РазметкаШаг 3. По углам стола просверлите отверстия, делать это можно обыкновенной дрелью или на сверлильном станке. Высверливание отверстийШаг 4. Электрическим лобзиком аккуратно вырежьте проем для пилы. Вырезание проема для пилы лобзикомИспользуя его в качестве шаблона, нарисуйте вкладыш и лобзиком вырежьте его. Разметка вкладышаВырезание вкладышаЕсть варианты не делать вкладыш, то в таком случае уменьшается максимальная глубина резания. Конкретное решение принимайте в зависимости от планируемого использования пилы, но практики всегда советуют рассчитывать на максимальные параметры. Дело в том, что никто не может предвидеть требования к станку на длительную перспективу. Пилу нужно закрепитьФото пилы на столешницеВажно. Никогда не закручивайте саморезы в ДСП без предварительного высверливания отверстия. Плита не рассчитана на такие нагрузки и может дать трещины. Закрепите пилу с обратной стороны стола. Пила закреплена бруском и металлической пластинойВид снизуШаг 6. Установите на место вкладыш. Он делается из прочного материала, желательно стали или алюминия, но подойдет и пластик. Вкладыш должен выдерживать сильные ударные нагрузки, которые возникают во время пиления, ДСП не справляется с такими задачами. Разметка вкладышаИспользуемые для крепления метизыДеталь фиксируется к подошве пилы, надо готовить отверстия и использовать различные метизы. Закрепленный вкладышШаг 7. Сделайте разметку под боковины столешницы, они будут фиксироваться при помощи саморезов. Закрепите на клей все части стола на поперечных штангах. С лицевой стороны они дополнительно прикручиваются саморезами с потайными головками, под них отверстия обязательно зенкуются. Проверка хода реекПрактический совет. Намного проще вместо реек установить металлические профили. Для этого требуется меньше времени, а качество работы станка намного увеличивается. Пример стола для циркулярной пилы, установлены металлические профилиКупить профили можно в любом строительном магазине, по возможности приобретайте алюминиевые элементы. У них небольшой коэффициент трения, а это очень важно для плавного передвижения каретки поперечного реза. Шаг 9. К нижней части стола прикрепите доски ДСП или пластик, они предупреждают выпадение реек. Выключатель для удобства включения пилыСразу обращайте внимание на нехарактерные звуки и вибрации. Надо выяснить причину их появления и немедленно устранить. На этом этапе изготовления стационарной циркулярной пилы выполнять корректировки намного проще, чем на полностью собранном механизме.
Преимущества переносной пилы
Ручная циркулярная пилаЕсть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях. На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек. Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами. Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности. Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются. Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилойРучная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструментСетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкойВ связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.
Раскрой дерева
Перед тем как выбрать инструмент, необходимо определиться с видом распила, ориентируясь на годовые кольца бревна. Выделяют несколько видов: радиальный (по радиусу);тангенциальный (спил параллелен одному радиусу, касается годовых колец);волокна располагаются параллельно относительно производимого раскроя.Среди способов распила выбирается тот, который наиболее подходит для конкретного случая: Вразвал. Распиловка леса таким способом производится для лиственных деревьев с небольшой толщиной ствола, считается простейшей обработкой. Выход: необрезные элементы и горбыли.Если имеется еще один лесообрабатывающий станок, то есть возможность раскроить до 65% материала для выхода одинаковых по ширине обрезных досок. Сначала выпиливается двухкантный брус и доски с боков, а затем из бруса получается некоторое количество обрезного пиломатериала.Более специфические методы – секторное и сегментное распиливание. Количество элементов в первом методе варьируется от 4 до 8, и зависит от толщины ствола. После разделения из каждого сектора напиливают элементы по тангенциальной или радиальной линии. Второй способ начинается с выхода бруса из центральной части, а из боковых сегментов по тангенциальному направлению напиливаются доски.Для индивидуального распила дерева подходит круговой метод. Он основан на повороте бревна по продольной линии на 90° после каждой отпиленной доски. Это позволяет следить за качеством древесины и своевременно удалять пораженные участки ствола.
Ручная работа: применение бензопилы
Для домашнего раскроя нескольких стволов нецелесообразно приобретать инструмент, стоимость которого в разы превышает цену готовых изделий. Если есть необходимый навык, то эффективнее и дешевле проделать всю необходимую работу обычной бензопилой, или цепным оборудованием, работающим от электричества. Конечно, такая работа требует гораздо больше физических затрат и времени, но зато цена вопроса существенно уменьшается.Работа на садовом участке требует обрезки плодовых деревьев, а также появляется возможность дополнительно изготовить материал для хозяйственных построек, не прибегая к услугам специалистов, так что любой рачительный хозяин предпочтет купить бензопилу.Чаще всего для дома заготавливаются хвойные породы, с распилом которых прекрасно справляется этот инструмент. Благодаря ровным стволам проще наметить линии разреза, что увеличивает скорость работы. Профессионалы, кстати, чаще всего пользуются именно бензопилой, так как она мощнее электрической и воспользоваться ей можно в любом месте, независимо от наличия на месте вырубки или распила источников электропитания.Для работы бензопилой на раскрое бревен понадобится такое приспособление, как насадка на пилу, а также направляющие распила и закрепители основы-ствола. Насадка в виде рамки крепится на инструмент так, чтобы оставалась возможность регулирования расстояния между цепью и самой рамкой.Делается это для возможности выхода готовых пиломатериалов, разных по толщине. На роль направляющей можно взять либо нужной длины профиль, либо ровную деревянную планку с достаточной жесткостью. На инструмент подбирается специальная цепь, предназначенная для разреза ствола вдоль. Ее отличие от остальных состоит в зубьях, заточенных под определенным углом.
Сборка каркаса
Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре: Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны. Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см). С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера. При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см). Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем. После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.
