Токарно-винторезный станок 16К20Ф3: характеристики, паспорт, схемы

Одна из разработок бывшего предприятия «Красный пролетарий» – токарно-винторезный станок 16К20Ф3. Он был создан на основе агрегата 16к20, его модифицировали и оснастили числовым программным управлением (ЧПУ). В результате новинка получила дополнительные возможности с более простым обслуживанием. Первые модели новой конструкции предприятие выпустило в 1972 году, а последние – в 1980.

Оглавление:

1. Описание
2. Конструкция
3. Автоматика
4. Преимущества
5. Рекомендации по эксплуатации

Назначение, основные функции

Модель 16К20Ф3 находит широкое применение в одиночном и массовом изготовлении деталей различного направления. Относится к категории промышленного оборудования для создания всевозможных поверхностей ступенчатого и криволинейного профиля. Их длина при внутренней обточке не должна быть более 1000 мм, а наружный диаметр заготовки ограничивается параметром 40 см. Токарный станок позволяет обработать ее сразу или за несколько приемов с помощью управляющей программы, которая выбирается алгоритмом ЧПУ в соответствии с поставленной задачей. Точение изделия и другие процедуры осуществляются в непрерывном полуавтоматическом режиме.

Токарно-винторезный станок 16К20Ф3, как и любое промышленное оборудование, маркируется в зависимости от предназначения. Зашифрованная информация означает:

• 1 – токарное устройство;
• 6 – винторезный агрегат;
• К – производственный механизм;
• 20 – высотность центров (см);
• Ф3 – наличие ЧПУ.

Показатель класса точности П отвечает требованиям госстандарта 8-82. Энергопотребление находится в пределах 10-11 кВт. Станок с числовым программным управлением способен выполнять такие основные функции:

• вытачивать изделия с возможностью переключать скоростные режимы оборотов шпинделя;
• сделать резьбу согласно программно заданными параметрами;
• просверливать отверстия;
• отделывать торцы изделий;
• растачивать конические и прочие типы поверхностей тел вращения;
• обрабатывать отверстия различной конфигурации в деталях с целью увеличения их диаметра;
• индексировать головку поворотного резцедержателя в процессе работы;
• изменять показатели движения используемого инструментария в соответствии с типом материала детали;
• контролировать одномоментно две координаты заготовки в процессе формообразования.

Эти операции выполняются согласно выбранной программе. Токарно-винторезный станок со встроенным ЧПУ гарантированно выдает наибольший момент вращения 800 Нм. Это обеспечивает контроль над точностью обработки изделия с учетом требуемых параметров. Отверстие шпиндельного устройства имеет диаметр 5,3 см, что позволяет работать с деталями из пруткового материала. В процессе выполнения операций задействуются особые головки револьверного типа, расширяющие функционал сложного промышленного агрегата. Специализированная система адаптивного контроля отключает токарный станок при опасных уровнях нагрузок. Эта опция способствует:

• повышению рабочего ресурса аппарата;
• уменьшению периода обработки заготовки;
• увеличению срока эксплуатации аппарата и его комплектующих элементов;
• сокращению количества отказов системы.

Токарное оборудование можно оснастить вспомогательными узлами, увеличенным набором настроек для адаптирования под требуемые операции. Запускаются станки с ЧПУ 16К20Ф3 с помощью панели управления или по командам, поступающим от программируемого комплекса. Если токарь допустил какую-то ошибку, не совместимую с нормальным циклом работы, то в электросхеме агрегатов предусмотрена их блокировка. Вся необходимая информация отображается на дисплее. Она может быть проанализирована и откорректирована под конкретную задачу. Токарное оборудование оснащено системой смазки, которая запускается сразу же после включения агрегата.

Конструктивно станок 16К20Ф3 представляет собой большой комплекс узлов и механизмов. В нем имеются такие элементы:

• корпус и станина;
• суппорт и поворотный держатель резца;
• задняя и шпиндельная бабка;
• направляющие;
• автоматическая коробка передач;
• муфты электромагнитные;
• приводы – поперечный и продольный;
• гидравлический усилитель.

Подобная комплектация соответствует универсальным технологическим нормам и предоставляет возможность оборудованию выполнять широкий спектр задач, таких как точение и другие манипуляции. Технические характеристики агрегата обусловлены конструкционными особенностями и кинематикой. В их описание включаются следующие данные:

• вес станка с ЧПУ составляет приблизительно 5 т;
• габаритные значения 3,36х2,26х1,75 м;
• количество автоматических скоростных режимов – 9, при этом общее их число равно 12;
• рабочие обороты находятся в диапазоне от 12.5 до 2000 в минуту;
• номер конца в соответствии с ГОСТом 12593-72 имеет значение 6К.

Токарный станок обладает определенными возможностями, которые регламентируют точность установки резца, а соответственно – качество обработки заготовки. Характеристики суппорта (приспособление для закрепления режущего элемента) можно представить следующим образом:

• допустимое смещение в продольном/поперечном положении составляет 900/250 мм;
• максимальная продольная скорость подачи заготовки – 2000 мм/мин;
• разброс резьбового шага – 0,01-40 мм;
• предельное значение высоты размещения режущего инструмента 2,5 см;
• количество возможных позиций держателей – 6.

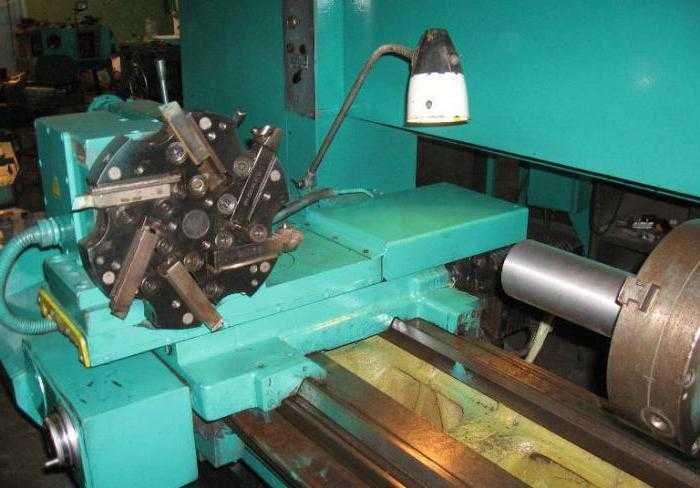

В соответствии со спецификой выполняемых функций по обработке изделий токарный станок оснащается линейной наладкой или револьверной головкой, способной размещать до 6 различных инструментов. Быстрый поперечный ход подачи данной машины с ЧПУ составляет 5000, а продольный 7500 мм за минуту.

Модель 16К20Ф3 оснащается современными элементами программного управления. Их характеристики указываются в техпаспорте промышленного оборудования. Эта информация важна при кодировании конкретных операций, которые контролирует и выбирает токарь. Система имеет такие технические параметры:

• наличие контроллеров резьбонарезки, обратной связи и нулевого положения;
• поддержание декартовой системы координат в процессе формообразующих движений – согласно осям Х и Y при дискретности смещения 0,005 и 0,01 мм соответственно.

С целью обеспечения безопасности эксплуатации станок токарный 16К20Ф3 оснащен системой принудительной остановки, которая реагирует на любые нештатные ситуации – падение напряжения, незапланированное открытие дверцы шкафа управления и прочих аспектах.

Самопроизвольный запуск оборудования с ЧПУ невозможен благодаря наличию функции нулевой защиты. Автоматическая обработка детали задается 6, 8 или 12 параметрами, которые способны изменять диаметры и углы поворотов по горизонтали.

Преимущества модели

Токарный аппарат 16К20Ф3 имеет унифицированную конструкцию, позволяющую использовать агрегат для решения сложных производственных задач при выполнении центровых и патронных работ. Основное преимущество оборудования – возможность проведения модернизации путем установки различных типов ЧПУ. Они могут быть замкнутыми, разомкнутыми или СТС. Процесс легко осуществимый, так как в конструкции предусмотрены специальные разъемы. Помимо этого станок имеет неоспоримые положительные характеристики:

• отсутствие предварительных ручных разметок и прогоночных работ;
• высокую производительность труда;
• повышенную точность и скорость обработки деталей;
• минимальное количество переустановок заготовок в ходе работы;
• надежность конструкции и узлов;
• возможность установки тяжелых деталей;
• доступная цена.

В связи с тем, что производство 16К20Ф3 прекращено, то приобрести новый станок данной конфигурации сегодня практически невозможно. На рынке представлено б/у оборудование. Это в основном нерабочие агрегаты, а также модели после капремонта, модернизации. В зависимости от этого формируется цена, за которую можно купить установку.

Правила эксплуатации

Работоспособность любого агрегата зависит от соблюдения правил наладки и его эксплуатации. Точное выполнение указаний, изложенных в паспорте, гарантирует получение качественного результата, длительную безотказную работу установки с ЧПУ. Безопасность оборудования зависит от грамотного обращения с вращающимися станочными приспособлениями и деталями, а также образующейся в процессе выполнения операции стружки. Для предотвращения травм токарь должен строго придерживаться правил техники безопасности.

Успешность любой операции, выполняемой на аппарате 16К20Ф3, зависит от таких факторов:

• прочности закрепления обрабатываемой детали;
• корректности поставленного задания;
• наличия соответствующих инструментов и материалов;
• перпендикулярности торца заготовки оси вращения;
• отсутствия выпуклостей на торцевой поверхности объекта;
• своевременности обнаружения и устранения неисправностей;
• постоянного контроля над работоспособностью оборудования для своевременной заточки инструментов или их замены.

Все это позволит продлить срок службы агрегатов с ЧПУ и обеспечит высококачественный результат. Специализированные интернет-порталы предлагают большой выбор моделей 16К20Ф3 б/у в хорошем состоянии. Все заинтересованные клиенты могут купить оборудование с ЧПУ недорого.
