Сдают на лом цех. Есть два 3В642 и 3А64М. 3В642 целый, но из оснастки только два центра. Стол в направлении вздовж шлиф головки ходит от руки на несколько см и дрыгает ручку платераного механизма. В направлении от до головки клин. Как выяснил, там две направляющих, треугольная и плоская. Так вот на одну сторону треугольной запихнута деревянная планка которая все клинит. Зачем такое сделали не пойму?? 3А64М разобран, снят стол и механизм подэма основания головки.

Вопросы

1 Какие направляющие там стоят (роликовые или скольжения)? Зачем деревяшка стоит? С 3А64М непонятно что искать для направляющих стола (ролики или так)? По пастортах не разберешь ничего.

2 На поздних модификациях есть гидравлика и привод головки вверху, одностороння головка. Что делает гидравлика на поздних модификациях? Как на меня то версия с мотором внизу и двухсторонним шпинделем интересней. Не так ли?

Про другие станки: Шлифовальные станки по дереву: барабанные и калибровальные, ленточные и дисковые, другие станки для шлифовки. Как сделать своими руками по чертежам?

3 Есть ли вероятность найти оснастку на него? По паспорту много и интересной.

4 Змечания и пожелания? Есть желание превратить его в станок Мрия хоббиста 4 🙂 . Плоско, кругло, внутри шлифовально, заточной станок.

Решать надо уже бо уйдут в лом. :unknw:

§

Привет. вес под 100 -120 кг.

разбирается на ура, внутри рукава из материала, все до идиотизма просто и эффективно.

в работе нормально, думал будет громче шуметь.

заменил подшипники и только ветер гуляет…

домашний пылесос громче работает..

задавай вопросы, постараюсь ответить..

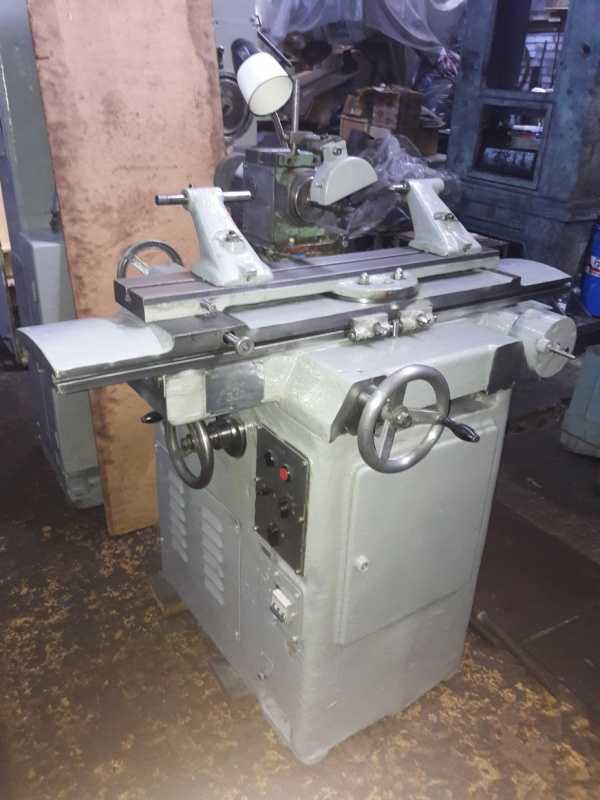

Универсально-заточной станок 3а64м купить б/у в новосибирске по цене 150 000 руб. — биржа оборудования proстанки

Назначение и область применения.

Универсально-заточной станок 3А64М предназначен для затачивания основных видов режущего инструмента с применением, в необходимых случаях, специальных приспособлений.

С помощью специальных приспособлений на станке можно производить круглое (наружное и внутреннее) и плоское шлифование.

Затачивание и шлифование инструментов производится при ручном перемещении инструментов со столом.

Завод-изготовитель

Завод заточных станков, г. Витебск

Год выпуска

1961

Состояние и комплектация

Состояние: рабочий, в хорошем состоянии.

Комплектация: есть документация.

Основные размеры
Высота центров, мм	125
Расстояние между центрами передней и задней бабок, мм	650
Расстояние между центрами универсальной головки и задней бабки, мм	400
Расстояние между осью шлифовальных кругов и линией центров в горизонтальной плоскости, мм
наибольшее	300
наименьшее	70
Стол
Размеры рабочей поверхности, мм:
ширина	134
длина	920
Наибольшее перемещение, мм:
продольное	400
поперечное	230
Перемещение на один оборот лимба (поперечное)	2
Перемещение на одно деление лимба (поперечное)	0,02
Перемещение на оборот планетарного механизма (продольное)	15
Наибольший угол поворота стола, град.	±60
Реверсирование	ручное
Шлифовальная головка
Наибольшее вертикальное перемещение шлифовальной головки, мм
выше линии центров	150
ниже линии центров	55
Вертикальное перемещение шлифовальной головки на один оборот лимба, мм	2,6
Вертикальное перемещение шлифовальной головки на одно деление лимба, мм	0,02
Число оборотов шпинделя при положении ремня на:
меньшей ступени шкива	2000, 4020
большей ступени шкива	2900, 5820
Наибольший поворот шлифовальной головки, град.	270
Электродвигатели
Главный привод
ступень 1:
мощность, кВт (л.с.)	0,75 (1,02)
число оборотов в минуту	1420
ступень 2:
мощность, кВт (л.с.)	1,0 (1,36)
число оборотов в минуту	2850
Привод приспособления
Ступень 1:
мощность, кВт (л.с.)	0,27 (0,37)
число оборотов в минуту	1410
Шарикоподшипники
Шпинделя шлифовальной головки:
тип	36207
размеры	35х72х17
класс точности	A
количество	4
Шпинделя универсальной головки:
тип	212, 214
размеры	60х100х22 70х125х24
класс точности	АB
количество	2
Шпинделя приспособления для заточки концевого инструмента:
тип	36206
размеры	30х62х16
класс точности	AB
количество	2
Ремни
Шпинделя шлифовальной головки:
тип	клиновой, ГОСТ 1234‑45
нормальный размер	02240
количество	1
Приспособления для круглого шлифования:
тип	клиновой, ГОСТ 1234‑45
нормальный размер	01000
количество	1
Габариты и вес станка
Длина, мм	1700
Ширина, мм	1460
Высота, мм	1605
Вес, кг	1050

Про другие станки: Купить форматно-раскроечные станки hcm по низким ценам: описание с техническими характеристиками форматно-раскроечного оборудования hcm. Интервесп

Купить Универсально-заточной станок 3А64М Б/У в Новосибирске по цене 150 000 руб.

Универсальный заточной 3а64м

Подшипники должны сзади стоять по схеме >> спереди <<

Правильно?

Кольца оба между подшипниками по любому.

Вот, значит осевой 0,7, это в правой стороне с пружинами?

Перемена мест слагаемых сумма не поменяется, это про кольца, кольца одинаковы, у меня они 6,8мм

Надо в стакан под пружины подложить шайбы, выточить или типа калиброванная фольга, нерж или латунь она 0,2 мм толщиной .

Весы напольные возьмите для контроля приложения усилия, примерно кг 60-80 для контрольной точки.

Это если методом тыка пойти и выбирать зазор.

Пока осевой зазор не составит 0,015-0,03мм при этом контролировать вращение шпинделя

Изменено 14.09.2022 06:38 пользователем BOLA

§

Я тож сначала кольца штангелем померил и был уверен, что они одинаковы, но они кривые типа 8ка и разница по высоте в сотках была.

Подшипники и кольца надо померить индикатором, на плите, линейка ЛД, ровная шлифованная пов.

Если всё с подшипниками хорошо, обоймы одинаковы по высоте, я делал так:

Прошлифовал кольца с обоих сторон как чисто, пока это как чисто вышло содрал 0,5мм то есть разница по высоте всё таки была .

Собираем левую сторону.

Установили подшипники, кольца между, дальше делаем замер от края стакана до наружной обоймы подшипника.

Мерим высоту упорного буртика на крышки = будет разница, не хватает.

Вот эту разницу и добавляем, точим кольцо, я выточил прошлифовал, добавил 0,7мм колечко.

И ни какого осевого смещения нет, хотя на старых подшипниках до разборки так и было..

У вас вероятно эта причина, левая сторона гуляет по оси в стакане.
