Описание оборудования

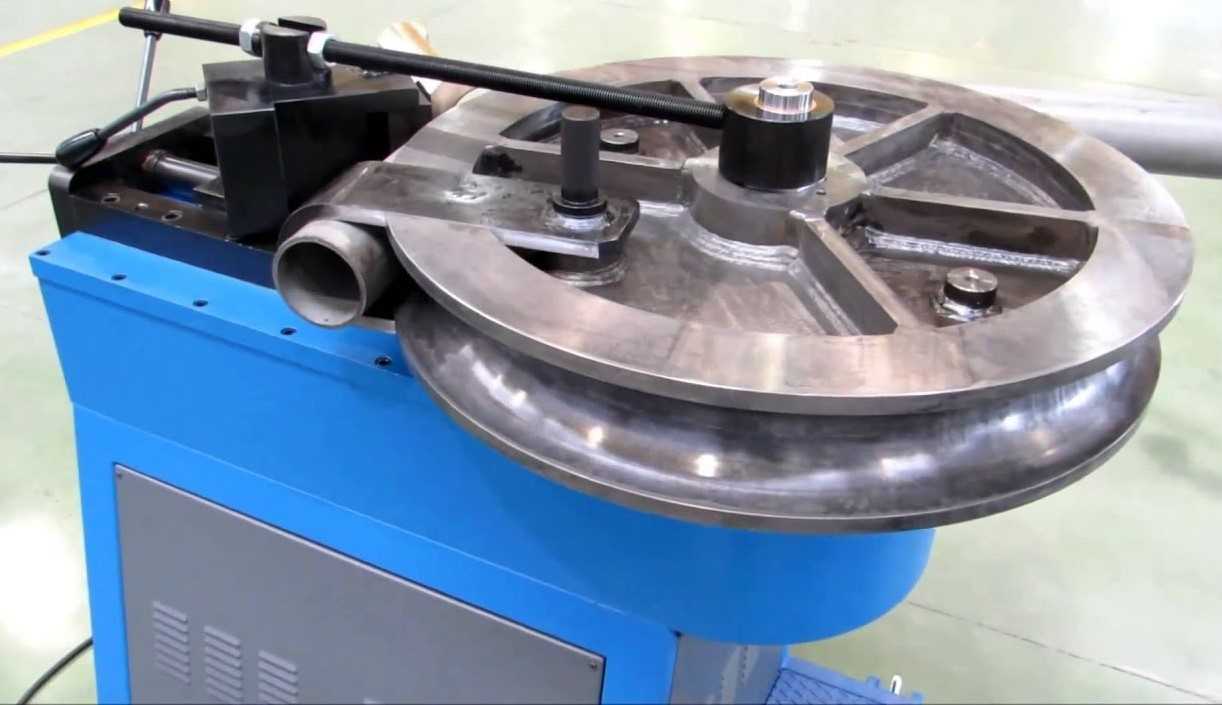

Принцип работы станка прост — заготовка наматывается на ролик определенного диаметра, с определенной скоростью. Из достоинств данных станков можно выделить следующие:

Высокая точность.
8 рабочих скоростей.
Программируемы режимы, поддерживающие многозадачность.
Радиусы гибов от 1,5 до 320 мм.
Простое и удобное управление.
Плавные режимы работы.
Вспомогательные приспособления обеспечивают обработку без разметки заготовки.

В данном промышленном оборудовании применяются комплектующие только отечественных, зарекомендовавших себя, производителей. Качество и надежность каждой детали обеспечивает итоговые характеристики всего сборочного узла. Инженеры предприятия разрабатывали данную технику, опираясь на собственный многолетний опыт и передовые технические решения в данной сфере.

Результатом этих изысканий стал ряд трубогибов серии ИБ (ИБ3428, …, ИБ3432). Все модели, оснащенные механическим приводом, могут комплектоваться электронной панелью управления, позволяющей программировать угол сгибов. Одновременно можно использовать до 8 программ, каждая из которых может осуществлять не более восьми гибов.

Регулировке, также поддается скорость сгибания заготовки. Такой режим управления обеспечивает сохранность заготовок и исключает их механическое повреждение. Кроме того, имеется режим медленной гибки, позволяющий выполнять работу с чрезвычайно жесткими материалами. Применение оправок позволяет получить круглое сечение с отклонением от формы не более 5%.

Blacksmith etb40-50hv

Производство Германия. Станок обладает возможностью гибки труб и профиля в вертикальном и горизонтальном положении рабочего гибочного устройства. Трубогиб оснащен монолитной основой и высокомощными валами диаметром 30 мм. Предназначен для гибки труб с толщиной стенок не более 2,5 мм и диаметром до 40 мм, полос, заготовок квадратного сечения до 20 мм, прутка диаметром до 20 мм.

Трубогиб является на сегодняшний день наиболее распространенным и востребованным оборудованием для выполнения операций с пустотелыми заготовками.

Выбор модели зависит от конкретных задач, которые предстоит решить с помощью этого приспособления.

Henco bm-16-s

Производство Бельгия. Облегченный и компактный ручной инструмент, весом до 1,5 кг, применяемый для труб до 16 мм. Позволяет выполнить угол изгиба до 180 градусов. На инструменте для удобства работы выгравирована шкала с разметкой поворота угла.

Rems курво

Производство Германия. Предназначен для гибки труб под любым углом до 180 градусов. Подходит для стационарного использования в условиях производственного цеха и для стройплощадки. Применяется для полутвердых, твердых и мягких медных труб диаметром до 35 мм, нержавеющей, высокоуглеродной и прецизионной стали диаметром до 28 мм, электроизоляционных труб диаметром до 32 мм и металлопластика диаметром до 40 мм.

Stels 18115

Производство Германия. Выполняет холодную гибку заготовок под углом до 90 градусов. Инструмент имеет оснастку гидравлической системы с возвратным механизмом пружинного типа, необходимым для обеспечения контроля точного движения гидропоршня. Для работы этому трубогибу не нужен внешний источник электропитания. Чаще всего применяется для выполнения гибки труб систем водопровода и отопления. Средняя стоимость – 8-10 000 руб.

Выбор по количеству контролируемых координат

На трубогибе каждая координата отвечает за определенного процесс:

x — угол гиба;
y — выдвижение к гибочному модулю, измеряемое в миллиметрах;
z — угол поворота в пространстве.

Станки, работающие только в плоскостях x и y, целесообразно использовать при работе с квадратными, прямоугольными, овальными, плоскоовальными и специальными профилями. Для круглых труб выбирают количество контролируемых координат в зависимости от сложности получаемой детали. Допустим, при производстве стульев необходимо контролировать все три плоскости, а для поручня — две (выдвижение и угол).

Далее процесс выбора сводится к соотношению максимального типоразмера применяемых труб с возможностями оборудования. Малые диаметры (до 30 мм) гнутся на ручных трубогибах (механических), а большие — с помощью электрического или гидравлического привода.

Гидравлические

Механический тип трубогиба представляет собой оборудование, снабженное гидравлическим приводом. Это профессиональный и универсальный трубогиб, который применяется в сфере производства, строительства или иной отрасли. Его преимущество заключается в том, что в отличие от ручного станка гидравлика позволяет увеличить производительность и выполнять большие объемы работ за короткий промежуток времени. Кроме того, механический трубогиб сможет сгибать трубы даже с большим диаметром.

Недостатком является то, что при выходе из строя гидравлического цилиндра ремонту он не подлежит и потребуется его замена.

Как выбрать?

Оборудование для выполнения гибочных работ на пустотелых заготовках может рассматриваться и как промышленный стационарный станок, выполняющий множественные циклы в определенную единицу времени, и как инструмент хозяйственного назначения, например, дачный вариант для изготовления теплицы.

При выборе трубогибочного станка специалисты рекомендуют обращать внимание на следующие важные моменты.

Обстоятельно продумайте каждую мелочь, с которой вам предстоит столкнуться в процессе работы, и только после этого, ориентируясь на свои потребности, делайте выбор в пользу той или иной модели трубогиба.
Для получения изделий без трещин и гофрирования обратите внимание на ролики станка – они должны быть хорошо зафиксированы, чтобы заготовка в процессе гибки не смещалась. При работе усилия концентрируются на опорных и прижимных роликах, поэтому наиболее долговечными изделиями считаются ролики из закаленной стали.
Выполнять серию одинаковых изделий будет удобнее, если гибочный инструмент оснащен линейкой, по которой вы станете замерять угол изгиба во время работы.
Облегчить процесс работы помогут станки с гидравликой или электромеханикой. Кроме того, их конструкции более продуманы с инженерной точки зрения и надежны по качеству исполнения.
Выбирая недорогие модели ручного гибочного инструмента, всегда обращайте внимание на то, из какого металла они сделаны и насколько он прочен. Дешевые модели могут быть недолговечны еще и из-за плохого качества сборки. Отличным качеством обладают модели, выполненные из стали высокой прочности, твердость которой не менее 43-48 по Шору. Такой металл мало изнашивается, а оборудование долгое время не потребует ремонта и приобретения расходных материалов и комплектующих.
Выбор оборудования должен соответствовать требованиям, которые вы предъявляете для готовых изделий. Например, медная заготовка для тормозных трубок или стальная труба для выхлопной системы может быть выполнена на гидравлическом или электрическом станке профессионального класса. А выполнить гибку для круглой трубы из металлопластика или для профтрубы из тонкостенной стали можно на ручном трубогибе. Переплачивать за набор опций, которыми вы никогда не станете пользоваться, не имеет смысла.

Про другие станки: Исследование батанного механизма ткацких станков типа СТБ и разработка технических мероприятий по увеличению его ресурса

Рынок сбыта предлагает оборудование любого класса и стоимости. Не всегда имеет смысл приобретать дорогостоящие станки, если вам требуется выполнить разовые работы.

Трубогибы представлены в широком ассортименте, как зарубежного, так и отечественного производства. Современные российские модели ничуть не уступают качеству европейских аналогов, но стоят на порядок дешевле.

Как пользоваться?

Описание того, как работать с трубогибом, рассмотрим на наиболее простом и популярном варианте ручного оборудования – арбалетном. Он применим в работе с трубами из металла и металлопластика, толщина стенок которых не более 1 мм. Труба устанавливается в приспособление и путем сжатия ручки деформируется под нужным углом изгиба.

Если вы являетесь обладателем гидравлического приспособления для гибки труб, диаметр которых равен от 12 до 100 мм, то важным моментом в работе будет выбор правильной позиции для штока гидроцилиндра: перед началом работы приподнимают перепускной клапан с помощью винта, затем располагают цилиндр на рабочей поверхности и фиксируют траверсу.

Далее, надо выбрать гибочный башмак в соответствии с диаметром заготовки и присоединить его к гидроцилиндру через шток. Пуансон при этом должен быть в горизонтальном положении. Когда гибочный сегмент установлен, выставляем упоры в ближайшие отверстия рядом с гидроцилиндром, и устройство готово к работе.

Обзор трубогибочных станков с ЧПУ смотрите далее.

Как сделать трубогиб самому?

Ручной трубогиб можно изготовить своими руками. Он будет состоять из 2-х одинарных шкивов. Первый шкив будет зафиксирован в неподвижном состоянии, а второй – вращаться вокруг него на расстоянии, равном диаметру заготовки. Таким образом, круглая труба, вращаясь между шкивами, будет загнута под требуемым углом.

Если нужно сделать приспособление для гибки труб различного диаметра, то вам потребуется заказать в токарной мастерской 2 тройных шкива, причем первая пара будет применима для труб диаметром 1/2 дюйма, вторая – для заготовки 3/4 дюйма и еще одна – для труб диаметром 1 дюйм.

Важно учесть, что неподвижно закрепленный шкив по своим размерам делают минимальным, так как он будет давать возможность выполнять такой же минимальный радиус изгиба заготовки. А вот размер подвижного шкива делают в 2 раза больше по диаметру.

Переходим к этапам сборки.

Валы вы заказали в токарной мастерской, а теперь надо сделать основу для станка. Можно взять квадратную пластину толстого металла 10-20 мм, просверлить по углам 4 отверстия или закрепить пластину на металлический столб, а затем забетонировать его в пол. Конечно, без сварки в этом деле не обойтись.
В центре пластины приваривают штифт, диаметр которого равен диаметру самого маленького тройного вала.
Далее делают поворотный механизм, сварив в виде буквы «П» металлические пластины шириной по 50 мм. Высота этой конструкции будет зависеть от размера большого и малого вала, так как в этом пространстве нужно уместить подвижный шкив и половину неподвижного шкива.
Чтобы закрепить на пластине валы, надо просверлить отверстия. Ножки поворотного механизма должны быть на расстоянии, немного превышающем высоту валов. К верхней планке поворотного механизма (перекладина буквы «П») надо приварить рычаг, длина которого 25-30 см, к нему впоследствии будет закреплена длинная трубка в виде рычага, облегчающая приложение усилий при гибке.
Далее, за поворотным механизмом монтируется большой штифт, а малый закрепляют уже вместе со всей конструкцией.
Чтобы сделать стопоры, которые при гибке будут контролировать направление заготовки, к пластине вертикально приваривают дополнительный штифт, который будет выполнять функцию упора.

Про другие станки: Трубогибы и трубогибочные станки для холодной гибки труб

После сборки приспособления необходимо провести тестовые испытания его работы. Специалисты рекомендуют для предотвращения заминания заготовок заполнять их обычным песком.

Трубы с тонкими стенками можно изгибать холодными, а дюймовые заготовки рекомендуется прогреть.

Машины трубогибочные

Трубный прокат используется в промышленном производстве довольно часто. Он может быть, как частью системы различных коммуникаций, а также использоваться, например, для изготовления каркасных конструкций. Нередко для того и другого применения требуется непрямолинейный участок трубы. Для таких случаев используются трубогибы — техника, позволяющая расширить область применения трубного проката.

Об оформлении заявки и условиях доставки

Для того, чтобы оформить заказ на требуемое оборудование, необходимо зайти на страницу Кувандыкского завода «Долина» и оставить там заявку. Она будет обработана в кратчайшие сроки. С заказчиком свяжутся менеджеры предприятия и уточнят все детали покупки.

Вместе с трубогибочным станком, клиент получает следующие дополнительные услуги:

Обучение рабочего и обслуживающего персонала клиента.
Гарантия производителя.
Низкая цена.
Осуществление технического обслуживания и ремонта.
При необходимости, возможность заказа комплектов дополнительных роликов и дорнов.

Доставка осуществляется только проверенными транспортными компаниями в любую точку Российской Федерации и стран СНГ.

Преимущества и недостатки разных типов привода

Ручной — прост в эксплуатации, низкая цена, но не высокая производительность;
Электрический — удобен, позволяет повысить степень механизации. У него хорошая повторяемость, но при использовании больших диаметров резко возрастает потребляемая мощность;
Гидравлический — более мощный, однако сложно обеспечить идентичность 3-мерных деталей.

Ручные

Прокатный тип с ручным приводом – это малогабаритное приспособление, относящееся к ручному рычажному оборудованию, с помощью которого сгибают заготовки небольшого диаметра из металла и полимерных материалов с тонкими стенками. Такой тип оборудования хорош тем, что себестоимость готового изделия получается очень низкой и изготовить его можно своими силами.

Недостатком приспособления является ограниченность диапазона рабочих диаметров, с которыми трубогиб справляется, и необходимость оператору прикладывать довольно значительные физические усилия. Кроме того, заготовку с нестандартными параметрами на таком станке не сделать.

Степень автоматизации

Выбирается исходя из необходимого объема готовой продукции в смену или закупочного бюджета.

Полуавтоматические — оператор устанавливает заготовку, выставляет углы на экране ЧПУ и периодически выдвигает и поворачивает трубу по специальным упорам;
Автоматические — требуется поставить заготовку и снять готовое изделие.

Станки с наматыванием могут работать как с дорном, так и без него. Данный элемент нужен для улучшения качества гиба, чтобы не образовывалась, так называемая «гармошка».

Продукция, получаемая с помощью трубогибов, находит применение во всех сферах машиностроения, автомобиле- и тракторостроения, ракето- и авиастроении, судостроении и судоремонте, строительстве, производстве мебели, спортинвентаря, элементов освещения и т.д.

Используя рекомендации, приведенные выше, Вы сможете купить трубогиб, который действительно будет решать ваши производственные задачи. Для получения консультации обратитесь к инженерам БМК, которые подберут оборудования под ваши цели, в рамках бюджета.

Техника от производителя

Кувандыкский завод «Долина» выпускает трубогибочные станки серии ИБ, предназначенных для холодной деформации труб различных диаметров. Обработка может проходить с оправкой, или без нее. Гнуть можно как профильные, так и обычные трубы круглого сечения.

Трубогиб тв-2

Изделие российского производства, компании ИНТех. Универсальный и компактный инструмент для гибки труб и профиля. Может быть использован на производстве и в быту. Устройство оснащено двумя роликами-валами со стопорными кольцами для защиты заготовки от увода в сторону в процессе гибки.

Благодаря мерной шкале и закрепляющей контр-гайке инструмент позволяет выполнять серию одинаковых изделий с погрешностью не более 1 мм. Станок применяется для роликовой прокатки прямоугольных и круглых заготовок. Средняя стоимость составляет 13-15 000 руб.

Трубогибочные станки, купить в москве трубогибы в интернет-магазине, цены

Промышленные трубогибочные станки способны работать с металлом разной марки и толщины, обеспечивают идеальный радиус сгиба и отсутствие повреждений стали. Приобрести подобную технику на выгодных условиях можно в интернет-магазине «STANEW». Также в каталоге компании представлены ручные трубогибы для частного использования. Если объем работы небольшой, подобное оборудование – оптимальный вариант для покупки.

Производственные предприятия, занимающиеся металлообработкой, могут воспользоваться предложением интернет-магазина и купить трубогибочный станок в Москве, оформить доставку в регионы страны. В каталоге представлены агрегаты разной мощности и производительности. Стоимость и технические характеристики станков отличаются. Для строительных площадок и небольших мастерских подойдут ручные модели, недорогие и компактные.

Приобретение трубогибов у нас – это возможность получить надежную сертифицированную технику с гарантией производителя. Менеджеры компании расскажут об особенностях каждой модели, помогут сделать выбор и оформить заказ. Доставка осуществляется транспортными компаниями в любую точку страны в сжатые сроки.

Устройство и принцип работы

Трубогиб деформирует гибочный сегмент трубы по заданному размеру радиуса. С этой целью заготовка закрепляется в специальной оснастке станка, и создается давление на стенки трубы. Схема воздействия трубогиба на деталь следующая.

Станок имеет два рычага приложения гибочных усилий, в виде так называемых плеч. Точки контакта с трубой имеют вид роликов с подшипником внутри, что позволяет им осуществлять прокатывающее движение по периметру заготовки, воздействуя на нее в разных точках равномерно, исключая образование заломов и вмятин.
Ролики приводит в движение специальный механизм, называемый шток или вал.
Угол загиба регулируется при помощи сменных насадок, которые называются «пуансон» и выполняют функцию лекала.
Пуансон в момент усилия, передаваемого через вал, сообщает давление на стенки заготовки и деформирует их. При этом труба не может сдвинуться со своего места, так как прочно удерживается роликами.

Про другие станки: Шиномонтажный станок BL-502 - Анекста Сервис, ООО

Так устроен простейший ручной вариант станка для сгибания трубы, но в комплектации более сложных машин присутствует электромеханический или гидравлический привод, позволяющий работать с толстостенными заготовками, которые согнуть вручную довольно проблематично.

Кроме того, существуют весьма мощные машины, которые применяются в производственной сфере.

Электрические

Электромеханической тип оборудования является профессиональным, его работа основана на применении электропривода. Такие машины используются в рамках крупных промышленных предприятий и объектов, а также при возведении капитальных строительных конструкций.

Благодаря электрическому приспособлению для гибки труб можно получить высокое качество, производительность и точность при изготовлении изделий. Многие модели современных станков способны работать с большими диаметрами заготовок и очень точно выдерживать градус изгиба по заданным параметрам.

Недостатком электрического оборудования является то, что наличие в его конструкции электромеханики не лучшим образом сказывается на мобильности такого инструмента, так как его вес увеличивается и присутствует привязка к сетям электропитания.

Оборудование, предназначенное для гибки труб, можно подразделять и по принципу действия таких приспособлений.

Автоматический – работа станка может быть запрограммирована с помощью системы ЧПУ. Все параметры во время работы поддерживаются в автоматическом режиме за счет специальных калибровочных датчиков. Такие станки позволяют изгибать трубы всех диаметров с любым уровнем сложности заданных параметров. На сегодняшний день это самые современные и производительные станки.

Гидравлический – механизм прижима заготовки приводится в активность с помощью гидроцилиндрического устройства.

Арбалетный – компактное приспособление, которое предназначено для работы с трубами из цветного металла и полимеров. Угол изгиба у этого типа оборудования равен 90 градусам. Для каждого типа заготовок у этого приспособления есть набор сменных насадок. На нем можно работать с медью, латунью, тонкостенной сталью, металлопластиком. Недостатком является то, что если не подобрать правильную насадку, соответствующую типу заготовки, изделие можно повредить во время гибки.

Рычажный – ручное приспособление, которое используют для работы с тонкостенными заготовками для изгиба их под углом не больше 180 градусов.

Арочный – наиболее распространенный ручной тип инструмента, с помощью которого заготовку изгибают сегментным способом, то есть трубу тянут вокруг шаблонного сегмента.

Трехвалковый – ручной тип трубогиба, его еще называют роликовым. Изгиб трубы выполняется за счет 3 роликов, опосредованно связанных друг с другом. Валковый трубогиб более всего пригоден для работ с твердыми металлами, где при изгибе заготовки существует риск появления трещины или деформировании стенок трубы.

Пружинный – приспособление, выполненное из пружинной стали. Его используют для выполнения изгиба бесшовных заготовок малого диаметра. Пружину вставляют в заготовку и при помощи физических усилий оператора выполняют изгиб. Такие приспособления используют при прокладке воздуховода, водопровода, системы кондиционирования. Есть приспособления, когда пружина надевается на заготовку, то есть труба находится внутри нее. Пружинный трубогиб позволяет работать с металлопластиком и медью, делать резкий угол изгиба, а также дает возможность сгибать заготовку в руках «на весу». Недостатком является то, что диаметр труб должен соответствовать диаметру пружины, а угол изгиба получается произвольной величины.

Перечисленные инструменты имеют преимущества и недостатки. Они могут быть изготовлены своими руками или иметь заводское исполнение.

Для разных целей и объемов выполнения работ потребуется свой тип оборудования, стоимость которого колеблется в пределах от нескольких сотен до миллиона рублей.

Bend pak 1502ba

Производство США. Профессиональное дорогостоящее оборудование для выполнения гибочных работ и детализации трубы. Применяется в условиях производства или автомастерских – нередко его используют для изготовления и ремонта автомобильной выхлопной системы.

Станок имеет опцию высокоскоростной беззахватной обжимки и расширителя диаметра заготовки. Компактный и несложный в управлении.

Стоимость составляет 600 000 руб.
