Первоначальный пуск станка

При первоначальном пуске станка необходимо прежде всего проверить надежность заземления и качество монтажа электрооборудования внешним осмотром.

Переключатели SA2 и SA3 на станке ИТ-1М установить на напряжение 380 или 220 В (в зависимости от напряжения в цепи питания).

Включением автомата QF подается напряжение на станок.

На станке ИТ-1ГМ включением автомата QF подается напряжение на рабочие цепи и цепи управления, при этом загорается сигнальная лампочка HL.

При помощи кнопок и переключателей проверить четкость срабатывания магнитных пускателей и реле.

Таблица 5

• QF — Выключатель автоматический AK-63-3M Jн= 10А; Jотс=12Jн _1 шт
• SA1 — Выключатель. Комплектно со светильником НКС 01х100/ПОО 03 _1 шт
• SA2 — Переключатель ПКП-10-1-6-11 _ 1 шт
• SA3 — Переключатель ПЕ-011 _1 шт
• КМ1—КМ2 — Пускатель магнитный ПМЕ-213 U = 380 В _1 шт
• КМ3; КА — Пускатель магнитный ПМЕ-111 U = 380 В _2 шт
• SP — Кнопка КЕ-021 исполнение 5 _1 шт
• EL — Лампа освещения М040-24 Uн = 24 В, Рн = 40В А _1 шт
• HL — Лампа накаливания КМ6-60 UH=6 В _1 шт
• M1 — Электродвигатель 4А100 S 4 220/380 В _1 шт
• М2 — Электродвигатель. Комплектно с ПА-22 220/380 В _1 шт
• FU1 — Предохранитель ПРС-6-П С плавкими вставками ПВД1-1 (1 А) _1 шт
• FU2 — Предохранитель ПРС-6-П С плавкими вставками ПВД1-2 (2 А) _1 шт
• FR1 — Реле тепловое ТРИ-10 Jн = 6,3 А _1 шт
• FR2 — Реле тепловое ТРИ-10 Jн=0,5 А _1 шт
• TV — Трансформатор ОСМ-0,063 380/5—24 В _1 шт
• XS — Колодка штепсельного разъема ШР32П8ЭГ2 _1 шт

Описание работы системы смазки

Передняя бабка, коробка подач и редуктор имеют циркуляционную систему смазки.

Эта система включает в себя резервуар масляный 1, насос шестеренный 2, фильтр сетчатый 4, фильтр сливной сетчатый 16 с магнитным патроном 17, маслоуказатель 18 и контрольный глазок 9 — указатель работы насоса.

Насос системы приводится в движение зубчатыми колесами от первого вала редуктора. Для подачи масла при правом и левом вращении насоса установлена клапанная коробка с регулировочной иглой 3 расхода масла.

Масло от насоса поступает в клапанную коробку, откуда избыток сливается в масляный резервуар, а остальное проходит через сетчатый фильтр в маслопровод 5 и используется для смазки механизмов коробки подач 6, передней бабки 8 и редуктора.

Часть маслау пройдя через смазываемые части коробки подач, собирается на дне корпуса и по сливному маслопроводу 13 через сливной фильтр возвращается в масляный резервуар.

Остальная часть масла по маслопроводу подается для смазки заднего подшипника 7 шпинделя, а также для смазки зубчатых колес передней бабки 8.

Для этого маслопровод проходит в верхней части корпуса передней бабки и упирается в контрольный глазок. Из конца маслопровода масло попадает на контрольный глазок, указывая о работе насоса, и стекает в распределительную ванну 10, откуда фитилем подается на передний подшипник 11 шпинделя и передний подшипник вала перебора.

Пройдя через смазываемые части передней бабки, масло собирается на дне корпуса и через сливной маслопровод 12 попадает в редуктор. В редукторе, попадая на вращающиеся части, масло разбрызгивается, смазывая трущиеся поверхности, и собирается на дне корпуса, откуда по маслопроводу 15 сливается в масляный резервуар через сливной фильтр.

Контроль за уровнем масла в резервуаре производится визуально при помощи маслоуказателя.

В фартуке применена циркуляционно-проточная система смазки.

Эта система включает в себя плунжерный насос 20, маслоуказатель 21.

Плунжерный насос приводится в действие от эксцентрика. Подаваемое насосом масло поступает в распределительную ванну, откуда распределяется для смазки деталей фартука. Ходовой винт и ходовой валик смазываются фитильной смазкой.

Кроме того, смазка деталей производится разбрызгиванием, что обеспечивается наличием масла в корпусе фартука. Уровень масла должен быть до средины маслоуказателя, а контроль проводится визуально.

Задние опоры ходового винта 25, ходового вала 26 и вала управления 27 смазываются фитильной системой.

Масло заливается через заливное отверстие 23 в распределительную ванну 24 (корпус заднего кронштейна) и оттуда фитилями смазываются задние опоры.

Точка смазки 29 подшипников зубчатого колеса приклона смазывается консистентной смазкой ЦИАТИМ-201.

Остальные точки смазки периодически смазываются через пресс-масленки 28 ручным способом.

Точки смазки пресс-масленками:

• пиноль задней бабки 30;
• подшипник винта пиноли 31;
• направляющие салазок суппорта 32;
• направляющие поперечной каретки 33;
• упорный подшипник винта поперечной каретки 34;
• втулка винта поперечной каретки 35;
• гайка поперечной каретки 36;
• упорный подшипник верхней каретки 37.

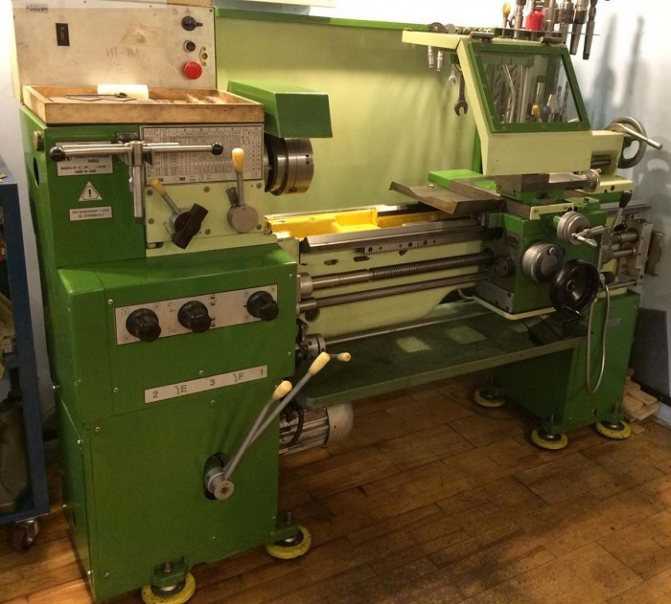

1 токарный станок ит-1м – особенности, область применения

Агрегат, будучи специализированным оборудованием, предназначается для осуществления винторезных и токарных операций на планшайбе, в патроне и в центрах. Станок выполнен в облегченной форме (его масса равняется всего лишь 1140 килограммам). Именно по этой причине его чаще всего используют специалисты ремонтных подвижных мастерских.

При установке на этот токарно-винторезный станок специального рабочего инвентаря появляется возможность выполнения на нем фрезерной обработки различных пазов (в частности, шпоночных), плоскостей, внутреннего и наружного шлифования, а также расточки корпусных (не крупных по габаритам) металлических изделий. В стандартной комплектации агрегат позволяет выполнять нарезание резьбы и осуществлять следующие операции:

• расточку;
• обточку;
• сверление;
• торцовку.

В соответствии с Государственным стандартом 8–82Е станку присвоен класс точности «Н», напряжение питания на описываемый нами агрегат поступает от генератора. Последний функционирует через трансмиссию от обычного автомобильного двигателя.

Основные особенности (технические и конструкционные) станка таковы:

• плоские и призматические направляющие прошли специальную термическую обработку, а затем и процедуру шлифования металла;
• литая станина имеет коробчатую форму, она снабжена ребрами, расположенными в поперечном направлении;
• количество частот вращения шпинделя – 12;
• шпиндельный механизм находится в передней бабке станка, в ней располагается, кроме того, привод коробки подач, зубчатых колес, которые можно менять при выполнении тех или иных работ), реверс подачи и резьбы, а также звено, дающее возможность повышать шаг инструмента;
• удобство работы на агрегате обусловлено тем, что задняя бабка передвигается по направляющим, размещенным на станине;
• задняя опора шпинделя оснащена шарикоподшипником радиальной конструкции, передняя – роликоподшипником двухрядного вида с радиальным зазором, который поддается регулировке со стороны оператора;
• на передней бабке (если быть точными – на ее корпусе) создатели станка разместили плунжерный насос, предназначенный для смазки оборудования;
• движение на коробку подач приходит от передней бабки, за счет чего и появляется возможность нарезать на обрабатываемых деталях резьбы;
• задняя бабка при необходимости обточки конических изделий с небольшим показателем конусности передвигается по отношению к оси установки в поперечном направлении по направляющему зубу;
• при проходном положении ограждение патрона закрепляется при помощи специального прижима, эта конструктивная особенность используется при обработке изделий, предполагающей выдвижение за границы наружного сечения патрона кулачков.

2 станок ит-1м – характеристики, составные части

К основным узлам агрегата относят:

• аппарат смазки;
• тумбы;
• фартук;
• переднюю бабку;
• электрический шкаф;
• редуктор;
• суппорт;
• коробку подач;
• станину;
• заднюю бабку;
• механизм ограждения патрона;
• пульт управления.

Станок имеет длину 216,5 см, высоту – 150 см, ширину – 96 см. Такие габариты являются достаточными для обработки на нем деталей длиной до 1400 мм с максимальными сечениями:

• 225 мм – над суппортом;
• 550 мм – над выемкой в станине;
• 400 мм – непосредственно над станиной.

Шпиндель токарного агрегата описывается далее приведенными показателями:

• конец по стандарту 12593 – 6К;
• ступени (вращение в обратном и прямом направлениях) – 12;
• частота вращения – 18–1250 об/мин (вне зависимости от направления);
• сквозное отверстие (величина диаметра) – 38 мм;
• внутренний конус (размер по стандарту 13214) – Морзе 5;
• диаметр прутка (наибольший) – 36 мм.

Добавим, что в станке предусмотрена система торможения шпинделя.

Электрооборудование агрегата состоит из двух двигателей:

• Х14-22М. Электрический двигатель насоса охлаждения с частотой вращения 2,8 тысяч оборотов в минуту, мощностью 0,12 киловатт.
• 4АМ100S4. Электродвигатель главного перемещения. Он вращается с частотой 1410 оборотов в минуту и имеет мощность 3 киловатта.

Важным является то, что электрические цепи агрегата могут работать от сети в 380 и 220 В. В связи с этим перед началом эксплуатации станка следует при помощи одного из пакетно-кулачковых переключателей установить оборудование на требуемое напряжение.

• освещение рабочего места;
• агрегат охлаждения;
• главный двигатель.

На тумбе станка (на левой) имеется специальный болт, к которому производится подсоединение заземляющей системы. Без заземления работать на агрегате категорически запрещается.

Инструкция по эксплуатации

https://www.youtube.com/watch?v=WZ14lwE0B_s

С полным руководством по эксплуатации токарно-винторезного ИТ-1 М можно ознакомиться здесь

находится сама инструкция во второй главе данного руководства. Мы же разберём основные пункты.

Важно знать! Перед запуском станочного оборудования необходимо заземлить его. Для этих целей на станке предусмотрен специальный болт, который располагается внизу левой тумбы.

Когда заземление обеспечено, можно приступать к подготовке первого запуска.

Важно! Перед первым запуском очень важно проверить смазочную систему. Только после того, как вы уверены в её исправности, можно приступать к работе.

После этих действий станок проверяется на исправность электродвигателей (моторов). Делается это путём их запуска без включения рабочих элементов агрегата. Далее производится запуск всего станка, причём на малых оборотах, чтобы проверить действие всех механизмов агрегатного узла на холостом ходу.

Совет: Во время работы на станке не стоит переключать зубчатые передачи. Для этого стоит произвести остановку шпинделя и осуществить необходимое переключение.

Когда проверена работа всего агрегатного узла, производится поэтапная настройка для осуществления необходимых работ. При настройке производится установка задней бабки в необходимое положение. Подвижный суппорт устанавливается на нужное положение, закрепляются резцы для работы, которые были подобраны за ранее, в соответствии с обрабатываемой деталью и необходимой обработкой. После этих действий осуществляется регулировка натяжения ремней, устанавливается время для торможения шпинделя.

После того, как соблюдены условия эксплуатации, можно приступать к работе.

Совет: Важным моментом является ознакомление работающего на станке человека с техникой безопасности на станках, осуществляющих металлорежущие действия. Помимо этого необходимо произвести ознакомление с инструкцией по обслуживания станка. Без этих условий допуск рабочего к станку категорически запрещён!

Конструкция

Для полноценного представления элементов управления агрегата и их расположения, разберём их ниже. Итак, вашему вниманию будут представлены 39 частей:

1. Рукояти переключения вращательных частот шпинделя. Располагается на корпусе левой тумбы.
2. Рукоять для установки величин подачи, отключение коробки. Находится на корпусе левой тумбы ниже шпиндельной коробки.
3. Рукоять для установления типовой резьбы (питчевой, метрической, модульной, дюймовой), а также для осуществления подачи. Находится на корпусе левой тумбы, ниже шпинделя.
4. Рукоять для установки шага резьбы и подач. Находится также ниже шпиндельной коробки.
5. Табличка обозначения резьб. Находится там же, где и рукояти управления по резьбам.
6. Рукоятка для выбора шага резьбы (увеличенный шаг, стандартный). Находится на передней бабке.
7. Рукоятка для выбора направления резьбы (левая, правая). Месторасположение — левая бабка.
8. Рукоять для переключения частот вращения шпиндельной головки. Находится на передней бабке.
9. Табличка с обозначениями.
10. Переключатель выбора напряжения. Находится на пульте управления.
11. Табличка с обозначениями пульта управления.
12. Переключатель установки напряжения. Находится на пульте управления.
13. Тумблер отключения или включения двигателя охлаждения. Местонахождение на пульте управления.
14. Тумблер автоматический. Находится на пульте управления.
15. Винт для зажима кожуха, обеспечивающего ограждение кулачкового патрона. Расположен на кожухе.
16. Тумблер выключения освещения. Расположен непосредственно на лампе освещения.
17. Винт для зажима штанги с экраном. Находится внизу самого экрана.
18. Рукоять для зажимания и поворота резцедержателя. Находится на подвижном суппорте.
19. Сопло для подачи охлаждающего элемента, которое регулируется. Местоположение — суппорт.
20. Винт для крепления трубки системы охлаждения. Находится также на суппорте.
21. Рукоять перемещения каретки в поперечном направлении. Располагается на суппорте.
22. Рукоять для перемещения верхней каретки. Имеется на суппорте.
23. Винт, который зажимает суппорт.
24. Рукоять для закрепления пиноли. Находится на задней бабке.
25. Гайка для зажимания задней бабки на самой станине. Находится на правой (задней) бабке.
26. Маховик выдвигания пиноли. Расположен он непосредственно на пиноли.
27. Винт, с помощью которого осуществляется движение задней бабки в поперечном направлении.
28. Рукоять для механического движения поперечных салазок и каретки. Имеется на задней бабке.
29. Рукоять для включения гайки, расположенной на ходовом винте.
30. Рукоять, которая включает вращение, реверс и тормоз шпинделя. Присутствует на задней бабке.
31. Рукоять для закрепления арматуры, относящейся к освещению. Находится на суппорте, у основания арматуры, ведущей к лампе освещения.
32. Сигнальная табличка, показывающая включен или выключен ходовой винт. Находится на суппорте.
33. Кнопка, включающая реечную шестерню. Находится за маховиком на суппорте.
34. Маховик, обеспечивающий продольное движение конструкции суппорта.
35. Рукоять, отвечающая за реверс, тормоз, вращение шпиндельной головки. Находится на передней бабке.
36. Табличка, предупреждающая о высоком напряжении. Имеется внизу левой тумбы.
37. Табличка, указывающая на место заземления. Местоположение — передняя тумба, сбоку.
38. Кнопка остановки (кнопка «стоп»). Присутствует на пульте управления. Как правило, используется на станках модели ИТ-1ГМ.
39. Сигнальная лампа. Находится на пульте управления. Применяется обычно на модели ИТ-1ГМ.

Когда все детали оборудования нам известны, можно приступить к электронике станка.

Подшипники шпинделя токарно-винторезного станка ит-1м

Шпиндель станка ИТ-1М смонтирован на 4-х подшипниках:

• 24. Передний подшипник № 4-3182116 двухрядный роликовый радиальный, класс точности 4, размер 80х125х34 мм
• 23. Подшипник № 8115 шариковый упорный
• 22. Подшипник № 8118 шариковый упорный
• 13. Задний подшипник № 312 ГОСТ8338-75 шариковый радиальный однорядный

Проблемы со шпинделем и особенности ремонта

Токарно-винторезный станок ИТ-1М представлен на вторичном рынке моделями произведенными в 80-90-х годах, отработавшими немалую часть своего эксплуатационного ресурса. В таких агрегатах нередко дает о себе знать шпиндель, выходящий из строя из-за износа шеек, конуса и концевых отверстий.

В случае износа шейку необходимо проточить, зашлифовать и отполировать с помощью пасты ГОИ.  В случае отсутствия шлифовального оборудования шейка обрабатывается на токарном агрегате с помощью пружинящего резца — нужно снять тончайший слой шкурки, а затем отполировать поверхность шпинделя пастой. Если же данные операции уже выполнялись, и дальнейшее уменьшение диаметра шпинделя недопустимо, узел необходимо заменить.

Проблемы с конусом шпинделя часто образуются по вине оператора станка, не уделяющего должное внимание на очистку забившегося конуса, в результате чего посадочное гнездо теряет изначальную форму. Конфигурация конуса также может повредиться из-за проскальзывания хвостовика токарного резца.

Шпиндельный узел ИТ-1М в разобранном виде

https://www.youtube.com/watch?v=WRznOOpCaNg

Проверка размеров конуса выполняется по калибру, предварительно его необходимо зачистить наждачной бумагой и прошлифовать. Если проверка свидетельствует о неправильной форме посадочного гнезда, растачивать его рекомендуется под переходную втулку, а уже в самой втулке формировать внутренний конус стандартной конфигурации.

Сама расточка должна выполняться после обкатки подшипников шпинделя. Вас потребуется произвести их подтяжку и проверку биения, после чего нужно убедиться в том, что шпиндель соответствует гостовской норме точности. Если конструкция находится удовлетворительном состоянии можно демонтировать выступающую оправку и начинать расточку конуса.

Расточка осуществляется следующим образом. Подогнанный по высоте резец устанавливается по центру посадочного отверстия, затем настраивается угол наклона резцовых салазок. Далее поверхность конуса покрывается скипидаром либо произвольным смазочным материалом и начинается растачивание.  По завершению расточки поверхность конуса шлифуется и полируется. к меню

Технические данные и характеристики станка ит-1м

Связанные ссылки. Дополнительная информация

Технические характеристики

При проектировке данной модели станкового оборудования, планировалось применение этого станка в малых помещениях, поэтому его габаритные размеры составили 216,5х96х150 сантиметров. Вес этого агрегата составляет 1140 килограмм и относится он к облегчённой модели.

Данный вес обеспечивает повышенную устойчивость, во время обработки деталей больших размеров.

Для каждой обработки деталей, существует возможность подбора резцов.

Рассмотрим следующие технические характеристики, присущие данному образцу:

• Использование больших диаметров заготовки:

1. Над станиной размер достигает 40 сантиметров
2. Фиксация над суппортом 22,5 сантиметра
3. Диаметр над выемкой ограничивается 55 сантиметрами.

• Размер заготовки варьируется от 100 до 140 сантиметров.
• В шпиндельной головке располагается сквозной промежуток диаметром 38 миллиметров. Это позволяет вставить туда металлический прут 36 миллиметров в диаметре.
• На коробке передач имеется 12 ступеней, которые придают станку увеличение частоты вращения шпинделя.
• Частота вращения шпинделя колеблется от 18 до 1250 оборотов в минуту.
• У каретки имеется свободный ход от 90 до 130 сантиметров.
• У суппорта тоже имеется свободный ход и достигает размеров до 23, 5 сантиметров.
• Продольная подача включает в себя 50 ступеней.
• Пиноль, которая располагается на задней бабке, может сдвигаться на 9 сантиметров.
• Конструктивные характеристики:

1. Жёсткая конструкция станины. Для её изготовления использован литой чугун. Чтобы устойчивость была усилена, использованы рёбра жёсткости.
2. Направляющие станка отшлифованы и выглядят в виде геометрической фигуры — призмы. Они обеспечивают плавное передвижение каретки и задней бабки.
3. Опорная конструкция шпинделя имеет улучшения, в виде подшипника с двумя рядами роликов. В свою очередь сам подшипник обеспечен регулируемым зазорным расстоянием.
4. В станине присутствует выемка, которая благоприятно способствует обработки заготовок больших диаметров.

Для того чтобы понять как работает станок данной модели, а также узнать о его основных узлах, ниже разберём инструкцию по эксплуатации оборудования.

Технические характеристики подшипника № 3182116

https://www.youtube.com/watch?v=o6jnsOUivS0

Подшипник 3182116 — это двухрядный роликовый радиальный подшипник, с короткими цилиндрическими роликами, с безбортовым наружным кольцом, с коническим посадочным отверстием (1:12), канавкой и отверстиями для внесения смазочного материала. Комплект тел качения с внутренним кольцом способны перемещаться относительно наружного.

Этот типоразмер, как и большинство роликоподшипников этой серии производится в настоящее время только высокоточным, (ранее выпускался 5-ым и 6-ым классами точности), поскольку основная область применения — станки, при работе которых недопустимо высокое биение, возникающее вследствие даже небольших отклонений от заданных размеров.

Основным производителем подшипников подобной конструкции всегда считался московский ГПЗ-1, сейчас же его производство переводят в город Волжский, на филиал Завода Авиационных Подшипников при 15 ГПЗ (все заводы объединены под эгидой Европейской Подшипниковой Корпорации).

В настоящее время изготавливается две модификации — 4-3182116К и 4-3182116КЕ, отличающиеся материалом сепаратора (латунь и полиамид), цена на них одинакова. Раньше же их было значительно больше, прежде всего по классу точности. Старые подшипники, массово реализуемые в фирмах соответствующего профиля могут иметь точность 2, 5 и 6.

Импортные подшипники этого типоразмера имеют обозначение NN3016K (наличие буквы К в номере обязательно, так как она указывает на коническую посадку). В России наиболее распространена продукция следующих производителей — FAG, SKF, IBC. Есть и дешевый вариант покупки импортных подшипников этого типа — продукция восточно-европейских производителей — ZKL (Чехия)

и FLT (Польша), однако чаще всего она реализуется неликвидного качества, производства 80-ых годов прошлого века, когда они поставлялись в страну для нужд уже развалившихся промышленных предприятий. Она отличается большим разнообразием модификаций, так что иногда это единственный вариант для ремонта оборудования.

Ориентировочная цена наиболее качественных и дорогих импортных подшипников этого типа составляет около 310 евро при покупке без посредников.

Указания по эксплуатации системы смазки

Перед пуском станка необходимо через заливные отверстия заполнить масляный резервуар, масляную ванну в корпусе фартука и масляную ванну в заднем кронштейне маслом соответствующего сорта в количестве, указанном в табл. 7. Масло заливать через лейку с фильтровальной сеткой: сетка 24 ГОСТ 3187—65.

В масляный резервуар заливку производить через заливное отверстие, предварительно вынув магнитный патрон, который после заливки установить на место.

В фартук масло заливается через заливное отверстие, расположенное на левой стороне корпуса, при этом необходимо повернуть круглую задвижку против часовой стрелки. Масло заливать до уровня середины маслоуказателя.

Отвернув пробку на крышке заднего кронштейна, залить масло.

Смазать точки 29—36 при помощи шприца.

Все трущиеся пары, смазка которых специально не оговорена, смазать консистентной смазкой.

При первоначальном пуске станка, сразу же после включения электродвигателя главного движения, проверить работу масляного насоса поступлением масла в контрольный глазок, и после десяти минут работы долить в масляный резервуар масло до уровня середины контрольного глазка. В процессе работы необходимо постоянно следить за подачей масла.

Если при первоначальном пуске станка масляный насос не подает масло, то необходимо отсоединить клапанную коробку от насоса, и в полость насоса залить масло, после чего поставить коробку на место.

Если в процессе работы прекратилась подача масла — проверить уровень масла в резервуаре, очистить фильтр, вынув его из горловины масляного резервуара.

Медленно возвращается масло в резервуар — очистить сетку сливного фильтра, для чего необходимо отсоединить стакан сливного фильтра от резервуара и вынуть его, а также очистить магнитный патрон, для чего необходимо вынуть магнитный сердечник из пластмассового корпуса, а корпус промыть.

Масло не поступает в коробку подач — отсоединить маслопровод коробки подач от тройника и прочистить в нем дроссельное отверстие.

Масло не поступает в задний подшипник шпинделя — отсоединить от тройника маслопроводы, вывернуть тройник из корпуса передней бабки и прочистить в нем дроссельное отверстие.

Регулировочная игла расхода в клапанной коробке отрегулирована на заводе-изготовителе, и регулировать иглой подачу масла только в случае необходимости. Для этого нужно отвернуть гайку, отпустить контргайку и отверткой поворачивать иглу.

Перечень применяемых смазочных материалов дан в таблице 9.

Электрооборудование

Комплектация ИТ-1М включает в себя два асинхронных электродвигателя с тремя фазами:

1. Двигатель главного движения.
2. Двигатель насоса охлаждения.

На этом станке используются следующие величины переменного тока:

• Силовая цепь — от 3 до 50 Гц, 220-380 В.
• Цепь на местное освещение, как правило, используется бортовая электрическая цепь на 12 В.

В данном оборудовании, в левой тумбе располагается электрический ввод питающей проводки. На вводных проводах используется марка ПВГ с сечением 2,5 квадратных миллиметров. Вместе с этим проводом находится провод выводной на двигатель главного движения и штепсельный разъём ШР32П8ЭГ2, для подключения шлифовочного инструмента.

Вверху передней бабки располагается пульт управления, на котором размещены рукояти для переключений операций:

1. Выключатель автоматический (QF) с электромагнитным расцеплением для включения/выключения. Оборудования от сети.
2. Пакетно-кулачковый переключатель (SA2). Предназначен он для выбора напряжения двигателя главного движения.
3. Пакетно-кулачковый переключатель (SA4). Он необходим для выбора напряжения двигателя насоса охлаждения и штепсельного разъёма.
4. Тумблер (SA4) для двигателя насоса охлаждения.

Сзади расположен короб с пакетным переключателем (SA1) который включает и производит реверс двигателя главного движения.

Тумблер (SA5) расположен на гибкой стойке освещения, на самом светильнике.

Все необходимые электрические схемы можно найти в руководстве по эксплуатации станка.

https://www.youtube.com/watch?v=_3UYUMTqYzc

Совет: Эксплуатация электродвигателей предусматривает систематический осмотр двигателей на исправность хотя бы один раз в два месяца. Для профилактики правильной работы двигателей, важна их наружная и внутренняя чистка, а также осуществление смазки рабочих подшипников.
