Программирование Фрезерной Обработки На Станках С Чпу

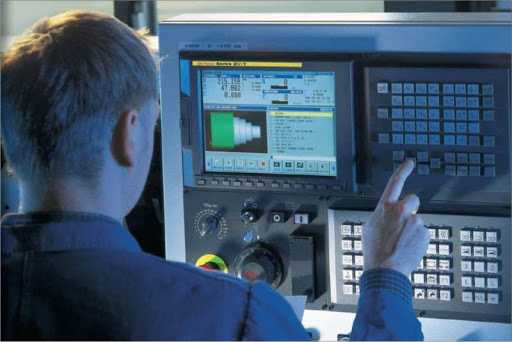

На пульте учпу

В данном случае ввод команд осуществляется с клавиатуры, размещенной на стойке. Каждый кадр (блок) отображается на дисплее, причем постоянные циклы могут быть представлены в виде пиктограмм (по выбору оператора) – для удобства, чтобы сократить листинг.

Порядок написания программ

Написание программ ЧПУ состоит из последовательности действия, одинаковых для любого способа, выполняемых технологом или автоматически. На подготовительном этапе выполняют:

  • Задание параметров заготовки. В САМ системах: габариты, материал, твердость.
  • Задание системы координат и нулевых точек.
  • Выбор обрабатываемых поверхностей, расчет числа проходов для снимаемого припуска и глубины резания (в САМ предлагаются варианты разбивки).
  • Выбор РИ.
  • Задание режимов резания: подачи, скорости (числа оборотов) и скоростей ускоренных ходов. САМ системы реализуют автоматический подбор оптимальных, в дальнейшем записываемых в кадрах посредством функций F, S.
  • В САМ программах выбирают станок, СЧПУ.

На основном этапе рассчитывается траектория движения центра инструмента, управляющая программа описывает рабочие и холостые перемещения этой точки. При ручном способе технолог рассчитывает координаты всех опорных точек обрабатываемого контура, в которых изменяется направление обхода.

В САМ расчет траектории и формирование программы происходит автоматически.

Далее добавляют вспомогательные функции М, определяющие: остановы, пуски, окончание фрагментов или всей УП. Посредством функций D, H, DR вводят значение корректоров на диаметр, длину, радиус скругления РИ.

При помощи cad/cam

Наиболее прогрессивным способом справедливо считаются именно САПР, так как они помогают сократить временные затраты и уберечься от ошибок, которые особенно часты при сложных алгоритмах. Но для их эффективного использования нужно внедрить единые для всего производственного цикла электронные решения, что не всегда возможно.

Вручную сегодня вводятся G-коды для токарного станка с ЧПУ, и то тогда, когда нужно выполнить простые задачи, допустим, расточить отверстие или снять металл по двум направлениям, то есть в ситуациях, когда ошибки реально выявить сразу. С пульта можно задать все то же самое и переходы посложнее, с обработкой по 2,5 и 3 координатам. Это очень подходящий выбор для серийного выпуска деталей по шаблону.

Про другие станки:  5d фрезерный станок с ЧПУ купить в Москве | станок ЧПУ 5d

После создания эскиза в ADEM, MasterCAM или другой популярной САПР в диалоговом режиме удобно выбирать оборудование, инструменты и дополнительные приспособления, пределы перемещения и степень коррекции. Возможности задания траектории максимально широки, а при современном уровне развития CAD/CAM не составит труда выполнить виртуальную симуляцию техпроцесса, обнаружить сразу заметные ошибки вроде соударений, пропущенных припусков, зарезов, и исключить их.

Программирование фрезерной обработки на станках с чпу

В таком случае траектория перемещения инструмента – это траектория перемещения точки, лежащей на оси его вращения. Очевидно, что такая траектория будет повторять контур детали и лежать на постоянном удалении от детали равном радиусу инструмента. Траектория, лежащая на равном расстоянии от контура детали, называется эквидистантой.

Выполним программирование фрезерной обработки и запишем управляющую программу для представленной детали:

N1 T1.1 M6
N2 S1100 F95 M13
N3 X-24 Y4 Z-3
N4 G3 X-8 Y20 R16
N5 ;осуществляем плавное врезание инструмента на глубину припуска
N6 G1 Y148
N7 X70
N8 G2 X148 Y70 R78
N9 G1 Y-8
N10 X-8
N11 Y22
N12 G3 X-24 Y38 R16
N13 G X-20 Y-25 Z50
N14 M30

Представим следующую ситуацию: допустим на текущий момент нет фрез Ø16 мм, а есть фрезы Ø18 мм, следовательно, данная программа уже становится непригодной для обработки. В такой ситуации приходится разрабатывать новую траекторию перемещения инструмента, рассчитывать новые опорные точки, проводить корректировку кадров управляющей программы. Данный недостаток значительно снизил бы эффективность использования станков с ЧПУ. Как видно из представленного примера, при изменении размеров инструмента траектория перемещений не меняется, меняются лишь координаты опорных точек в зависимости от текущего диаметра инструмента. С данной задачей легко справляется система ЧПУ при использовании подготовительных функций компенсации размеров инструмента (G41, G42):

  • G41 — включение компенсации, инструмент слева от заготовки;
  • G42 — включение компенсации, инструмент справа от заготовки;
  • G40 — отмена компенсации.
Про другие станки:  KUNZMANN

Особенностью использования компенсации инструмента на рассматриваемой системе ЧПУ является то, что при программировании траектории перемещений условно принимается диаметр инструмента, равный нулю. Траектория инструмента совпадает с обрабатываемым контуром и в программе фактически описывается обрабатываемый контур.

Какую из двух функций использовать определить очень просто — достаточно посмотреть на инструмент в направлении его перемещения (если инструмент находится слева от детали – G41, справа – G42).

До программирования компенсации радиуса инструмента необходимо определить плоскость интерполяции. Как известно, плоскость интерполяции может быть определена при помощи G17 (устанавливается при включении устройства), G18, G19.

Инструмент должен позиционироваться к стартовой точке на профиле при помощи линейной интерполяции. Однако первый элемент (кадр) профиля может быть как линейным, так и круговым.

Для отмены компенсации радиуса инструмента необходимо запрограммировать функцию G40.

Действие функций G41, G42 прекращается в первом же кадре движения после кадра с функцией G40.

При программировании профиля фрезерной обработки на станках с чпу с компенсацией радиуса инструмента следует помнить, что:

  • первое перемещение должно быть линейным, т. е. на быстром ходу или при скорости обработки (G00- G01);
  • блоки с функциями M, S и T не могут программироваться внутри области кадров, на которую распространяется действие функций G41 и G 42;
  • профиль может обрабатываться в непрерывном режиме (G27- G28) или в режиме «от точки к точке» (G29), в автоматическом или кадровом режиме;
  • на первой и последней точке профиля центр инструмента позиционируется перпендикулярно профилю на программируемой точке.

Следовательно, траектория перемещений инструмента и управляющей программы примут вид (рис. 2):

N1 T1.1 M6
N2 S1100 F95 M13
N3 Z-3
N5 G41 X-16 Y4
N6 ;так как инструмент находится слева от контура используем G41
N7 G3 X0 Y20 R16
N8 G1 Y140
N9 X70
N10 G2 X140 Y70 R70
N11 G1 Y0
N12 X0
N13 Y22
N14 G40 G3 X-16 Y38 R16
N15 G X-20 Y-25 Z50
N16 M30

Про другие станки:  Дископравильный станок своими руками

Рациональное программирование

Уменьшает число кадров применение подпрограмм, описывающих постоянную последовательность операций или повторяющуюся многократно часть УП. Подпрограммы вызывают из основной командой P. Частным случаем подпрограмм являются стандартные циклы обработки: резьбы, винтовых канавок, пазов, групп отверстий и другие.

Ручное

https://www.youtube.com/watch?v=NQxYrO_AXPg

Алгоритм функционирования составляется в текстовом формате, в редакторе на удаленном компьютере. После чего переносится технологом в память оборудования – записывается с оптического диска, USB-устройства (раньше для этого также использовались дискеты), а при непосредственном соединении с ПК – через порты интерфейса.
