Семь преимуществ станков с ЧПУ и одна причина выбрать станок с ручным управлением на машиностроительное предприятие. — Cайт «ИНКОР»

Экономичность.

Работа металлообрабатывающих станков с ЧПУ осуществляется с применением разнообразного программного обеспечения, совместимого с различными операционными системами (ОС). При этом от сотрудника не требуется обязательного нахождения рядом со станком, оператор может управлять оборудованием удалённо, что ускоряет процесс.

Немаловажный аспект состоит в значительной оптимизации затрат на режущий инструмент. При работе на обычном фрезерном станке оператору необходимо время от времени увеличивать скорость подачи. Нередко случается, что сотрудник в силу усталости или недостатка профессионализма непреднамеренно увеличивает эту скорость.

Следствием этого является износ режущей кромки, отлетание пластинки, врезание фрезы в стол либо в саму заготовку. На ЧПУ-оборудовании такая ситуация полностью исключена, так как скорость резания заранее задаётся программно, и не может быть изменена в процессе работы, а все возможные перемещения инструмента установлены ещё на стадии первичного программирования. Следовательно, нежелательное врезание фрезы исключено. См. рис. 6,7.

Рис 6. послойное фрезерование Рис 7. чистовая обработка

Уменьшение затрат на режущий инструмент.

При использовании универсального оборудования порой приходится прибегать к применению фасонного инструмента при выполнении сложной геометрии деталей, а на станках ЧПУ достаточно всего одного инструмента (резца либо фрезы). Это гораздо эффективнее, производительнее и дешевле.

Для станков на ручном управлении в зависимости от целей производства часто становится необходимым приобретение дополнительной оснастки такой, как копировальное устройство, конусные линейки и т.д., а на станках с ЧПУ все уже встроено и дополнительная оснастка не нужна. (См рис. 10)

Рис. 10

Безопасность труда

На рис. 11 и 12 показаны станки с ЧПУ с закрытой зоной обработки

Рис. 11

Токарный обрабатывающий центр FOCUS CNC FBL-250Y

Рис. 12

Фрезерный обрабатывающий центр EXTRON SU-85A

Автоматические

Вся процедура происходит в постоянном режиме. Работник только производит первичный запуск, а затем следит за правильностью выполнения цикла. Есть возможность принудительной остановки при возникновении ошибки.

Долбежные, строгальные и протяжные

Этот класс один из немногих, в котором используется однонаправленное движение – горизонтальное или вертикальное. Сперва производится обработка металла на токарном станке или иных агрегатах, а только затем приступают к протяжке. Задача – получить поверхность с определенной шероховатостью или канавки. Очень важно вовремя убирать стружку.

Долговечность

Под понятием долговечность подразумевается срок службы станка в заданных условиях эксплуатации, когда затраты на восстановление его работоспособности экономически целесообразны. Большое значение для обеспечения нужного класса чистоты обрабатываемых деталей, стабильности работы станка, увеличения его надежности и долговечности является жесткость конструкции станка, что позволяет исключить или снизить возможность появления в процессе работы станка вибраций нежелательной частоты.

Виброустойчивость станка обеспечивается не только увеличением массы корпусных деталей, но также учетом возможных источников возникновения вибраций и создания рациональных конструкций. В этом направлении ведутся теоретические и опытные изыскания по разработке методов расчета динамической прочности конструкции станка.

Как выбрать?

Для того чтобы грамотно подобрать станок для обработки металлов, необходимо тщательно изучить конструктивные особенности доступных моделей и изучить их характеристики.

В первую очередь обратить внимание следует на следующие параметры:

конфигурацию деталей;
точность и качество обработки поверхностей;
габариты станка;
предельную массу заготовок;
доступные режимы обработки;
мощность устройства;
планируемый объем производства;
производительность станка.

Комбинированные станки

Они же – универсальные. Из основное назначение – токарная металлообработка, но дополнительные устройства позволяют одновременно производить и сверление, и распиловку листов, и шлифование, иные махинации в зависимости от цели.

Часто соединены бывают только две задачи. Например, гибка и разрезание. Такую аппаратуру часто ставят либо на мелкосерийном производстве, либо используют в частных хозяйствах. Их минус в малом классе точности. Многозадачность выгодна, когда нет возможности приобрести несколько различных приборов, а поток изготовляемых деталей мал. Или производство индивидуальное, не серийное.

Конструкционные и технические особенности

Все металлообрабатывающие станки можно поделить на два вида: горизонтальные и вертикальные. Тип станка зависит от того, как располагаются шпиндели устройства. Отдельно следует отметить станки портального типа, позволяющие производить любых форм и любой сложности. Один станок может включать десятки инструментов и обрабатывать детали как очень крупных, так и крайне малых габаритов.

Современные металлообрабатывающие станки с ЧПУ представляют собой сложную инженерную конструкцию. В основе ее находится массивная литая рама их чугуна. Чтобы конструкция была более прочной и жесткой, рама обрабатывается термическим способом. Для подачи заготовок на раме устанавливаются шарико-винтовые передачи.

На обрабатывающие центры устанавливаются универсальные головки револьверного типа. Одна головка может удерживать до шестнадцати инструментов, а на смену одного инструмента на другой затрачивается не более полсекунды. В портальных станках в ЧПУ скорость замены может быть еще меньше, а количество инструментов достигать нескольких десятков.

Надежность станка

Способность станка работать безотказно и обеспечивать бесперебойную обработку деталей в заданных условиях эксплуатации называется надежностью. Степень надежности характеризуется так называемым коэффициентом надежности и определяется статистическим путем, как отношение фактического времени работы станка к запланированному

где Тпр — время простоя станка вследствие неисправностей;

Трп — время рабочего периода. Значение коэффициента надежности колеблется в пределах 0,8-0,98.

Оценка металлообрабатывающих станков с чпу

Возникновение пульта управления привело к качественному прорыву в металлообработке. В первую очередь повысилась производительность и снизилось количество погрешностей. Точность процедуры теперь увеличилась до максимально возможного уровня.

Предварительно на специальном компьютерном обеспечении производится проектирование детали. Программа должна иметь возможность сохранить файл в формате, который воспринимается техникой. Затем данные с компьютера переносятся на устройство. Происходит программирование. Пульт управления сам создает программу движения исходя из чертежа.

Работа происходит максимально быстро и точно, без вмешательства человека. В любой момент можно перепрограммировать агрегат.

Приобрести изделия с ЧПУ можно в компании «Сармат». Фирма предлагает доставку, установку и наладку.

Полуавтоматические

Цикличность прерывается, поскольку оператор обязан каждый раз заново запускать аппаратуру, устанавливать заготовку, а также снимать с конвейера изделие. Но сам процесс (разрезание, штамповка и пр.) происходит автоматически, то есть без применения физической силы работника.

Преимущества использования

Основными достоинствами металлообрабатывающих станков с ЧПУ являются:

точность обработки деталей;
снижение вероятности возникновения брака;
высокая производительность;
автоматизация процесса;
скорость замены инструмента во время обработки детали;
автоматизация смены расходных материалов и подачи материала.

Преимущества чпу обработки металла

Разница между результатами на полностью автоматизированном оборудовании и классическим способом очевидна. В первом случае человеческий фактор сводится, практически, к «нулю». Отсюда вытекает не только повышенная точность выполняемых работ, но и более высокая производительность.

Быстродействие электронного «мозга» при отдаче рутинных, запрограммированных команд на несколько порядков выше человеческого, а отсутствие посторонних мыслей и отвлекающих факторов позволяет блоку ЧПУ выполнить последовательность операций только правильно и никак иначе.

Обработка металла на станках с ЧПУ по сравнению с ручным управлением имеет неоспоримые преимущества:

использование комплекса из двух обрабатывающих головок, что позволяет вести механообработку сразу в двух плоскостях одновременно;
отсутствие необходимости частой переустановки обрабатываемой заготовки;
быстрая замена инструмента;
регулируемая электроникой воздушно-капельная система охлаждения режущей кромки;
высокая производительность в серийном производстве;
изготовление штучных изделий сложной конфигурации;
выполнение станочных работ с точностью и чистотой поверхности до седьмого квалитета;
возможность обрабатывать резаньем не только плоскости, но и криволинейной поверхности.

Принцип работы автоматизированного комплекса

Последовательность действий при металлообработке на станке с ЧПУ включает несколько шагов:

Оператор выставляет заготовку на рабочий стол (зажимает в кулачковый патрон) и выверяет ее с осями координат.
Выставляет индикатор в базовую точку с координатами (0, 0, 0) и обнуляет систему координат.
Выбирает на пульте управления соответствующую программу или запрограммированную последовательность отдельных операций.
Встроенный декодер преобразует программные последовательности в командные сигналы для исполнительных механизмов.
Роботизированный комплекс устанавливает в шпиндели (резцедержатели) режущий инструмент из соответствующей ячейки передвижного штабелёра.
Автоматическая система устанавливает запрограммированные режимы скоростей вращения шпинделя и подачи режущего инструмента.
При поступлении команды о начале работы автоматически включается система воздушно-капельного охлаждения.
После окончания работы все узлы перемещаются в нулевое положение.

Научно-технический прогресс не стоит на месте, и новейшие металлообрабатывающие центры всё чаще оснащаются так называемым бесконтактным методом обработки деталей: лазером, плазмой и т. д. Однако специалисты не спешат заявлять, что вскоре контактная резка полностью исчезнет.

Мы рекомендуем

«АТМ Групп» предлагает Вашему вниманию свежий список станков, которые пользуются наибольшим спросом

Преимущество от «инкор» — короткие сроки поставки.

ООО “Инкор” специализируется на обрабатывающих центрах с ЧПУ, но именно для таких нестандартных проектов в ассортименте компании присутствует оборудование с ручным управлением. Естественно, все оборудование точечного, нестандартного спроса поставляется под заказ.

Про другие станки: Ремонт станков ЧПУ в Краснодаре: выбрать из 85 мастеров по ремонту, изучив отзывы на Профи

И тут мы вправе обозначить еще одно преимущество станков с ЧПУ: самые востребованные модели известных производителей Focus CNC, EXTRON, HONOR SEIKI, FEMCO, SINO, CNC TAKANG и другие азиатские и европейские бренды можно в короткие сроки приобрести со склада “ИНКОР”, что позволит оперативно, без длительных простоев, оборудовать производство.

По вопросам поставок связывайтесь любым удобным способом с отделом оборудования ООО “Инкор” или заполните форму ниже.

Принцип работы

Принцип работы металлообрабатывающих станков с компьютерным управлением заключается в исполнении следующего алгоритма:

Оператор разрабатывает программу, исходя из которой будет производиться обработка детали.
Загружает ее в управляющий блок станка.
В управляющем блоке производится обработка введенных данных. Контроллер подготавливает двигательные команды и направляет их в систему привода.
Привод, в свою очередь, осуществляет контроль движения и скорости рабочих блоков станка.
Система обратной связи фиксирует изменения и направляет соответствующие сигналы в блок управляющей системы.
Полученные данные сравниваются с исходными характеристиками, и если обнаруживаются несовпадения – программа автоматически вносит корректировки в производственный процесс.
Оператор во время работы станка через дисплей устройства осуществляет наблюдение за рабочим процессом и может вручную корректировать его через пульт управления в ручном режиме в случае необходимости.

Станки с ЧПУ для обработки металлов состоят из нескольких ключевых элементов.

К ним относятся:

Станина, которая служит основанием устройства. Изготавливается с помощью литья, что позволяет погасить вибрации, которые возникают в процессе работы. На станине устанавливаются все прочие узлы станка.
Направляющие. Служат для перемещения рабочей головки станка относительно детали, закрепленной на столе.
Система числового программного управления.
Двигатели.
Дисплей и управляющая панель.
Электрический двигатель со шпинделем.

Станки с ЧПУ, предназначенные для обработки металлов, делятся на несколько типов в зависимости от способов подачи материала, расположения шпинделей и движения портала по направляющим.

Станки могут быть:

Токарными.
Фрезерными .
Вертикальными.
Продольными.
Консольной конструкции.
Широкоуниверсальными, т. е. многопрофильными.

К отдельным видам также относятся станки отрезного типа, которые могут быть:

газовыми,
дуговыми,
плазменными,
лазерными,
гидроабразивными.

В процессе работы на станках с компьютерным управлением все узлы станка работают в автоматическом режиме без непосредственного участия оператора. Все движения устройства контролируются датчиками, установленными внутри станины. В зависимости от принципа работы датчиков можно выделить два типа систем:

Замкнутую. Контроль над рабочим процессом в ней осуществляется несколькими датчиками, а инструменты станка двигаются за счет специализированного привода.
Разомкнутую. На станках устанавливаются двигатели шагового типа, которые могут с максимальной точностью управлять движениями ключевых конструктивных элементов.

Проблемы с оборудованием

Причин, которые могут вызвать проблемы с оборудованием, бывает множество, но все они могут быть классифицированы следующим образом:

ошибки в работе программного обеспечения;
неправильное использование оборудования;
нарушение технологического процесса;
слишком сильный износ деталей станка;
некачественно проведенный ремонт устройства.

Чаще всего пользователи отмечают сбои в работе электроники станка с ЧПУ, которые приводят к ошибкам во время работы по осям устройства. Также нередки случаи поломки инвертора и обрывы проводов.

Станки для обработки металлов с числовым программным управлением практически вытеснили модели устройств с ручным управлением. Это обусловлено тем, что автоматизация процесса значительно увеличивает производительность устройства, позволяет повысить точность обработки и качество изделий, а также скорость проведения работ.

Производительность станка

Другим не менее важным показателем работы станка является его производительность. Производительность станка характеризуется различными показателями, из которых наиболее простым и наглядным является количество обрабатываемых деталей в единицу времени.

Этот показатель является относительным, так как на одном и том же станке при различной его настройке и наличии тех или иных приспособлений, особенно на станке универсального назначения, можно получить различные значения этого показателя. Для достижения максимальной производительности основное внимание должно быть обращено на сокращение вспомогательного времени, связанного со сменой заготовки, инструмента и управлением циклом обработки на станке.

При прочих равных условиях многоинструментальная обработка является одним из способов повышения производительности. Максимальное сокращение вспомогательного времени и возможность применения многоинструментальной обработки обеспечивается автоматизацией цикла работы станка.

На универсальных станках с ручным управлением производительность достигается путем рационального и удобного расположения органов управления, применения преселективного управления, позволяющего сократить время и перестройку режимов обработки, путем предварительного, в процессе рабочего хода на предыдущей операции, набора нужного сочетания блочных колес коробок скоростей и подач, требуемых на следующей операции.

Автоматизация управления металлорежущим станком является основным направлением развития современного станкостроения. Автоматизированные станки получили широкое внедрение не только в крупносерийном и массовом производстве, но начали широко применяться и при мелкосерийном и единичном производстве.

Разрезные

Несмотря на видимую простоту цели, – разделить одну заготовку на две части – в этом направлении металлообработки применяются все новые технологии. Основное направление развития метода движется в сторону ускорения процесса и улучшению качества среза. Поскольку часто разрез получается шероховатый, грубый, по причине воздействия высоких температур, то применяют различного типа охлаждение. Высокоэффективная резка – плазменная, водная, лазерная, абразивная.

Но на некоторых производствах используются металлообрабатывающие станки, не прошедшие модернизацию. Они работают на основе давления. Это классические ножницы по листовому металлу или штамповка, основанная на лезвиях из инструментальной стали и пресса.

Рациональность конструкции

Рациональная конструкция станка и отдельных его механизмов, в свете требований охраны труда, считается такой, которая обеспечивает бесшумность его работы. При конструировании нового станка необходимо обеспечивать условия «технологичности конструкции».

Резьбо- и зубообрабатывающие машины

Зубья наносятся на шестернях и на зубчатых колесах. Резьба – на внутренней стороне крепежного инструмента (гайки, шайбы) и деталях для последующего соединения, на внешней поверхности у цилиндрических прутков. Таким образом изготавливаются саморезы и болты.

Особенность работы в том, что следует верно установить параметры:

шаг, то есть расстояние от одного гребня до соседнего;
глубину впадин;
диаметр отверстия перед нанесением резьбы.

Вторая важная характеристика – требуется 3 или 4 подхода – от чернового до финишного. Поэтому применяется несколько метчиков (или иных приборов). Ремонт металлообрабатывающих станков заключается часто в замене режущих элементов, так как лезвия быстро ломаются или приходят в негодность.

Сверлильные и расточные установки

Суть процесса заключается в двух разнонаправленных движениях – вращательное у инструмента и поступательное у заготовки. С помощью подобных установок можно сделать:

глухие и сквозные отверстия различного диаметра;
зенкерование;
шлифовальную (финишную) металлообработку полости;
нарезание внутренней резьбы и пр.

Наладка металлообрабатывающего станка этого типа заключается в выборе инструмента в соответствии с задачей и материалом, а также в подборе скорости вращения. Используются резцы, метчики, сверла, зенкеры, развертки и др.

Модели между собой различают по расположению заготовки в пространстве (горизонтальные и вертикальные), по количеству шпинделей (одношпиндельные и многошпиндельные) и по прочим параметрам.

Станки по металлу: группы и характеристики станков

Металлорежущий станок — это технологическая машина, предназначенная для обработки материалов резанием с целью получения деталей заданной формы и размеров (с требуемыми точностью и качеством обработанной поверхности). На станках обрабатывают заготовки не только из металла, но и из других материалов, поэтому термин «металлорежущий станок» является условным.

Основная классификация металлорежущих станков построена по технологическим признакам.

В каждую из девяти групп, внесены станки по определенному характерному признаку : 1 –

токарные станки

, 2 –

сверлильные и расточные станки

, 3 –

шлифовальные и доводочные станки

, 4 –

станки для электро-физико-химической обработки

, 5 –

Зубо- и резьбообрабатывающие станки

, 6 –

фрезерные станки

, 7 –

строгальные, долбежные и протяжные станки

, 8 –

разрезные станки

, 9 –

разные станки.

Каждую группу подразделяют на девять типов, характеризующих назначение станков, их компоновку, степень автоматизации или вид применяемого инструмента.

Моделям станков, выпускаемых серийно, присваивают цифровое или цифробуквенное обозначение.

По степени универсальности станки подразделяют на универсальные, специализированные и специальные.

Универсальные станки предназначены для обработки деталей широкой номенклатуры в индивидуальном и мелкосерийном производствах. Для этих станков характерен широкий диапазон регулирования скоростей и подач. К универсальным станкам относятся токарные, токарно-винторезные, токарно-револьверные, сверлильные, фрезерные, строгальные и др.
Специализированные станки используют для обработки деталей одного наименования, но разных размеров. К ним относятся станки для обработки труб, муфт, коленчатых валов, а также зубо- и резьбообрабатывающие, токарно-затыловочные и др. Для специализированных станков характерна быстрая переналадка сменных устройств и приспособлений; они применятются в серийном и крупносерийном производствах.
Специальные станки служат для обработки детали одного наименования и размера; их применяют в крупносерийном и массовом производствах.
В обозначение специализированных и специальных станков перед номером модели вводят индекс завода-изготовителя из одной или двух букв.
В зависимости от массы станки подразделяют на легкие — массой до 1 т, средние — до 10-ти тяжелые — свыше 10 т. В свою очередь тяжелые станки делят на крупные (до 30 т), собственно тяжелые (до 100 т) и уникальные (свыше 100 т).
По степени автоматизации различают станки с ручным управлением, полуавтоматы и автоматы. В станках с ручным управлением пуск и останов станка, переключение скоростей и подач, подвод и отвод инструментов, загрузку станка заготовками и разгрузку обработанных деталей и другие вспомогательные операции выполняет рабочий.
Полуавтомат — станок, работающий по автоматическому циклу, для повторения которого требуется вмешательство рабочего. Так, рабочий вручную устанавливает на станок заготовку и снимает обработанную деталь, после чего включает станок для повторения цикла. (Под циклом понимают промежуток времени от начала до конца периодически повторяющейся операции независимо от числа одновременно обрабатываемых заготовок.)
Автомат — все рабочие и вспомогательные движения, необходимые для выполнения цикла технологической операции, осуществляются без участия рабочего, который лишь наблюдает за тем, как функционирует станок, контролирует качество обработки и при необходимости подналаживает станок, т.е. регулирует его для восстановления достигнутых при первоначальной наладке точности взаимного расположения инструмента и заготовки, а также качества обрабатываемой детали.
Порасположению шпинделя станки делят на горизонтальные, вертикальные и наклонные.
По степени концентрации операций станки подразделяют на одно- и многопозиционные. Размерные ряды станков
Для большинства станков стандартами установлены основные (главные) параметры, характеризующие размеры обрабатываемых деталей или размеры самого станка. Совокупность численных значений этих параметров (от наименьшего до наибольшего) образует размерный ряд станков одного типа, т.е. подобных по конструкции, кинематической схеме и внешнему виду.
Конструкция станков размерного ряда состоит в основном из унифицированных узлов, одинаковых или подобных, что облегчает конструирование, изготовление и эксплуатацию станков, а также способствует удешевлению их производства.
Размерные ряды станков строят по принципу геометрической прогрессии, в которой главный параметр станка является членом ряда.При разработке размерных рядов учитывают, что необоснованное расширение номенклатуры выпускаемых станков, сходных по своему назначению, приводит к уменьшению серийности выпуска, возрастанию себестоимости изготовления станков и повышению расходов на их эксплуатацию.
Управление станками
Под управлением станком понимают совокупность воздействий на его механизмы, обеспечивающих выполнение технологического цикла обработки, а под системой управления — устройство или совокупность устройств, реализующих эти воздействия.
Цикл работы станка — это совокупность всех движений, необходимых для обработки заготовок и выполняемых в определенной последовательности.Циклы, осуществляемые при работе станочного оборудования, делят на две группы.
-Первую группу образуют циклы, которые остаются неизменными и повторяются многократно в процессе эксплуатации оборудования, например циклы работы автоматических линий и агрегатных станков.
-Ко второй группе относятся циклы, совершаемые однократно в определенные моменты. Эти циклы инициируются специальной командой. Примерами таких циклов являются циклы движений вспомогательных механизмов в станках: поиск и смена инструмента, зажим и освобождение подвижных узлов, загрузка и зажим заготовок, выгрузка обработанных деталей и т.д.
Управление станком может быть ручным или автоматическим. Примером системы ручного управления является многорукояточное устройство, в котором для перемещения каждого блока зубчатых колес предусмотрена рукоятка. Ручное управление может быть селективным (избирательным), преселективным (с предварительным набором скоростей) и дистанционным (кнопочным).
Автоматическое управление подразделяется на кулачковое; с помощью регулируемых упоров; программное и адаптивное.

Про другие станки: Полезная информация по гидроабразивной резке | ГК «Элемент»

Показатели технического уровня и надежности станков

Каждый станок имеет определенные выходные параметры. К ним относятся: производительность, точность, прочность, жесткость, виброустойчивость, стойкость к тепловым воздействиям, износостойкость, надежность, показатели качества, экономические и энергетические показатели. Все они, вместе взятые, характеризуют технический уровень станка.

Производительность. Это основной критерий количественной оценки станочного оборудования. Производительность станка характеризуется числом деталей, Технологическая производительность с уменьшением времени резания возрастает, чего нельзя сказать о фактической производительности. До некоторого момента значение Qф будет возрастать с увеличением технологической производительности. Но далее с ростом технологической производительности фактическая начнет падать. Это будет происходить, когда скорость резания станет выше рекомендуемой для обработки данного материала, так как станет увеличиваться значение tпр: быстрее будет затупляться режущий инструмент, чаще придется его заменять, а следовательно, переустанавливать и настраивать на размер. Технолог должен помнить об этом всегда и не форсировать режимы резания (т.е. параметры режима не должны превышать рекомендуемые значения), а для повышения производительности применять другие методы: многоинструментальную и многопозиционную обработку, совмещение процесса резания с загрузкой (выгрузкой) заготовок (обработанных деталей), как это имеет место на роторных автоматических линиях.

Прочность. Расчеты на прочность деталей, выполняемые при проектировании станков, осуществляют по величинам допускаемых напряжений, коэффициентам запаса прочности или вероятности безотказной работы. Расчеты по допускаемым напряжениям наиболее просты и удобны, их используют для станков массового производства, опыт эксплуатации которых значителен. Прочность деталей станков исключает аварийные ремонты из-за их поломки.
Точность. Для деталей машин понятие точности включает точность формы и размеров отдельных участков детали, а также точность взаимного положения этих участков.
Точность обработки характеризуется значениями допущенных при обработке погрешностей, т.е. отступлением размеров обработанной детали от заданных по чертежу. Погрешности обработки должны находиться в пределах допусков. Кроме того, необходимо при обработке заготовки получить заданную шероховатость поверхности,

которая непосредственно зависит от метода обработки и режимов резания.
Точность обработки на станке будет в первую очередь зависеть от точности и шероховатости поверхностей деталей узлов станка. Однако при проектировании и изготовлении машин нужно учитывать и другие факторы, влияющие на ее точность.
. Жесткость. Критерий жесткости в станках является одним из важнейших. Например, прецизионные станки проектируют значительно более массивными, чем другое технологическое оборудование для тех же нагрузок и мощности, так как их узлы будут более жесткими, а следовательно, под действием приложенных сил будут давать меньшие отжатия.
Жесткостью узла называется его способность сопротивляться появлению по осям координат упругих смещений под действием нагрузки. Жесткость, может быть определена как отношение силы, приложенной к узлу в заданном направлении, к упругому отжатию 5 этого узла.
Износостойкость. В результате постепенного изменения поверхностей трения при взаимодействии двух сопряженных деталей происходит их изнашивание, т.е. уменьшение размеров и изменение формы деталей. По статистике большинство деталей машин выходит из строя из-за износа. При изнашивании в миниатюре происходят пластические и упругие деформации, сдвиг, усталостные разрушения материала деталей.
Для большинства деталей наиболее характерен абразивный износ. Абразивные частицы, образующиеся при резании или царапании с отделением микростружки, попадая в смазочный материал или непосредственно на трущиеся поверхности, разрушают эти поверхности. Кроме того, при относительном перемещении двух поверхностей микровыступы испытывают переменные напряжения, вследствие чего в дальнейшем наступает усталостное разрушение. Появляются микротрещины, что также способствует отделению частиц материала. Для конкретных пар можно экспериментально определить значения к и в дальнейшем прогнозировать долговечность работы многих типовых деталей и узлов станков: направляющих скольжения, кулисных механизмов, дисков фрикционных муфт, ходовых винтов и гаек скольжения. Износ резко удорожает эксплуатацию машин в связи с необходимостью периодической проверки их технического состояния и ремонта, что связано с простоями и сокращением выпуска продукции.
Стойкость к тепловым воздействиям. Работа станка сопровождается тепловыделением, вызываемым процессом резания и трением в механизмах. В результате теплового воздействия возникают тепловые деформации, отрицательно влияющие на работоспособность станка. Так, понижается защитная способность масляного слоя в трущихся поверхностях и, следовательно, увеличивается их износ или происходит заедание; изменяются зазоры в подвижных соединениях; нарушается точность обработки, например в результате нагрева передней опоры шпинделя его ось может отклониться, что приведет к снижению точности.
Тепловые деформации узлов станка могут быть рассчитаны, если известны их температурные поля.
Виброустойчивость. Под виброустойчивостью понимают способность конструкций работать в заданном диапазоне режимов обработки без недопустимых колебаний отдельных узлов и станка в целом. В связи с увеличением скоростей резания и быстрых ходов колебания становятся все более опасными. Если частота собственных колебаний узлов станка совпадет с частотой вынужденных колебаний, наступает резонанс и станок может разрушиться.
Вибрации (колебания с малой амплитудой) также нежелательны. В металлорежущем станке вибрации, например, ухудшают качество обрабатываемой поверхности, уменьшают долговечность оборудования, ограничивают его технологические возможности.
Основное распространение в машинах имеют вынужденные, параметрические колебания и автоколебания.

Вынужденные колебания возникают под действием внешней периодически изменяющейся силы по следующим причинам:
-дисбаланс вращающихся деталей (ротора электродвигателя, шпинделя с расточным резцом, абразивного круга);
-ошибки в изготовлении зубчатых передач (вход в зацепление будет сопровождаться ударом);
-прерывистое резание при фрезеровании, долблении, затыловании, протягивании;
-внешние источники колебаний.
Параметрические колебания возникают при наличии какого-либо переменного параметра, например момента инерции поперечного сечения вала. Предположим, что на вращающийся вал действует постоянная сила. Если его поперечное сечение — окружность, у которой моменты инерции относительно всех осей одинаковые, то никаких колебаний не возникает. Если же у вала есть прямоугольное отверстие (в поперечном сечении — прямоугольник), то под действием постоянной силы вал будет прогибаться по-разному, так как моменты инерции у прямоугольника относительно взаимно перпендикулярных осей различны.
Автоколебания, или незатухающие самоподдерживающие колебания, характеризуются тем, что их источник находится в самой колебательной системе. При автоколебательном процессе в случае прекращения колебаний системы перестают существовать и переменные силы, поддерживающие эти колебания.
Примером могут служить автоколебания при трении (фрикционные колебания при медленном перемещении столов, суппортов станка по направляющим скольжения). Причиной этих колебаний является переменность силы трения в зависимости от скорости. Другим примером автоколебаний являются самовозбуждающиеся колебания в металлорежущих станках при резании. Повышение жесткости узлов машины способствует снижению автоколебаний.
Наличие колебаний в станках чаще всего сопровождается шумом. Шум связан с соударением движущихся деталей. Так, погрешности шага и профиля зубьев зубчатых колес приводят к соударению при входе в зацепление. Повышенный уровень шума сказывается на утомляемости персонала и, следовательно, вреден для здоровья. Уровень шума измеряется в децибелах (дБ), его предельное значение ограничивается санитарными нормами. Основные меры борьбы с шумом: повышение точности и снижение шероховатости при обработке, применение демпферов и материалов с повышенным внутренним трением.

Про другие станки: 5d фрезерный станок с ЧПУ купить в Москве | станок ЧПУ 5d

Технологиченость станка

Технологичность конструкции характеризуется: себестоимостью станка, как суммарного показателя трудоемкости и металлоемкости, конструкции; сроком оборачиваемости средств, связанным с длительностью производственного процесса изготовления станка, степенью унификации узлов станка и нормализацией его деталей.

Типы металлообрабатывающих станков с чпу

Существует несколько разновидностей металлообрабатывающих станков с ЧПУ

Токарные металлообрабатывающие центры подразделяются на ряд подтипов:

— с приводным инструментом, с контршпинделем, с приводным инструментом и контршпинделем, с осью Y, с задней бабкой и токарные автоматы.

Токарные станки

Основная идея конструкций берет начало еще в 19 веке. Технологически это достаточно старая методика, но со временем она настолько усовершенствовалась, что остается востребованной на настоящий момент.

Суть операции точения – заготовка зажимается с двух (реже крепится с одной) сторон и вращается. В ходе движения на нее оказывается воздействие различными инструментами для резки. Это может происходит вручную (особенно при мягких материалах) или механизировано.

Основные элементы – надежная станина, шпиндели, которые зажимают металлический брусок, резаки, двигатель. Электрический импульс передается с помощью тел вращения и ремней на рабочую зону.

Сейчас наиболее популярна токарная обработка металла на станках с ЧПУ. Приобрести их можно в компании «Сармат». Их особенность в высокой точности и простоте работы.

Задачи, которые можно выполнить на представленном оборудовании:

Расточка цилиндрических, шарообразных конусообразных деталей.
Нарезание резьбы.
Обработка торцовой части.
Сверление отверстий, зенкерование и другое.

Точность обработки

Одним из основных требований, которые предъявляются к современным металлорежущим станкам являются требования точности работы. Под термином точность работы станка понимается стабильность обеспечения станком получения заданной геометрической формы обрабатываемой детали, качества ее поверхности и точности размеров, определяющих основные параметры формы.

Точность работы станка зависит от многих факторов, связанных с проектированием и изготовлением станка, правильности его эксплуатации и своевременного профилактического ремонта станка. Повышение точности станка достигается совершенствованием технологии изготовления его деталей и сборки его узлов, а сохранение первоначальной точности на длительное время в эксплуатационных условиях — тщательностью ухода и принудительным профилактическим осмотром.

Фрезерное оборудование

Заготовка крепко закреплена. Движение происходит за счет перемещения инструмента и стола. Различаются по направлению поверхности – в одной плоскости или в нескольких, под углом.

Сейчас очень распространены устройства с ЧПУ, так как они значительно ускоряют передвижение рабочей зоны и шпинделя без допуска ошибок в связи с человеческим фактором.

Фрезерные обрабатывающие центры

Оборудование обрабатывает заготовки с помощью фрезы с высокой точностью и безукоризненным качеством. При этом нарезка втулок, муфт, колец, зубчатых колес, гаек и прочих деталей осуществляется вне зависимости от поверхности (фасонной или плоской).

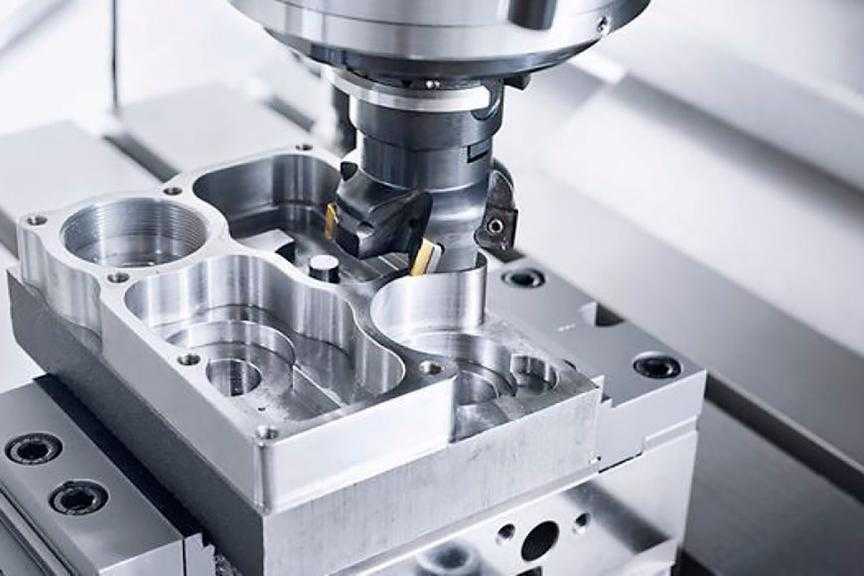

Принцип работы выглядит следующим образом. Фреза закрепляется в шпинделе установки. Система ЧПУ приводит её в действие, заставляя вращаться. При этом происходит подача на обработку закрепленной на столе заготовки. Движение может быть прямолинейным, криволинейным или комбинированным.

Сама фреза – это многолезвийный инструмент с зубьями. Они в свою очередь могут иметь различные формы (дисковые, угловые, со сферической головкой и пр.) и крепятся в шпинделе разными способами. Материал, из которого делают режущую часть – алмаз, твердый сплав, быстрорез. Многие производители, кстати, используют сплавы собственной разработки, которые держатся в секрете.

Существуют три больших группы фрезерных металлообрабатывающих центров: универсальные, горизонтальные и вертикальные.

Универсальные используются для обработки легких и небольших заготовок как в единичном, так и серийном производстве. Оборудование позволяет фрезеровать горизонтальные, вертикальные, винтовые и фасонные поверхности. Шпиндель при этом расположен горизонтально, а стол перемещается под разными углами.

Горизонтальные центры не оборудованы поворотным механизмом. Стол с заготовкой двигается только параллельно или перпендикулярно относительно оси шпинделя.

Вертикальные установки оборудованы вертикально расположенным шпинделем. Стол перемещается перпендикулярно к оси шпинделя. Некоторые модели оснащены поворотным механизмом, что расширяет технические возможности центра.

Токарные обрабатывающие центры

Установки этого типа крайне востребованы в отраслях, где первостепенное значение отдается производительности. Токарные центры – это металлорежущее оборудование для комплексной обработки различных поверхностей и разными способами: фрезерование, сверление, расточка и пр.

Принцип действия установок сводится к следующему: с установленной в патрон заготовки режущий инструмент снимает стружку. При этом деталь во время обработки имеет возможность вращаться как в одну сторону, так и попеременно (по часовой и против).

Для единичного производства используют универсальные токарные установки. В серийном же востребованы револьверные центры. У последних процесс обработки автоматический. Оператор лишь задает нужную программу и подбирает материал.

В новейших моделях всё чаще используются лазерные технологии. Такие установки обладают рядом преимуществ. Во-первых, большей скоростью обработки, а во-вторых, наивысшей безопасностью.

Шлифовальные, полировальные, доводочные устройства

Все перечисленные выше разновидности применяются при финишной обработке металла, то есть уже после основных операций по созданию формы. Итоговая металлообработка имеет две основные цели:

Повышение точности размеров детали. Можно срезать слой толщиной меньше 1 мкм.
Снятие шероховатостей и иных изъянов с поверхности.

Обычно шлифование происходит вручную, то есть небольшим ручным аппаратом, однако, есть настольные металлообрабатывающие станки для особо крупных элементов.

Рабочий инструмент – диск, покрытый мелкими абразивными частицами. В зависимости от их фракции, происходит более щадящая или грубая металлообработка. Но сама поверхность насадки не обязательно имеет круглую форму. Часто она выпукла или остра. А иногда имеет причудливую конфигурацию, например, при шлифовании резьбы.

Полировальный прибор требуется в случаях, когда даже мельчайшая шероховатость, делающая сталь матовой, недопустима. Их применяют для придания зеркальной гладкости.

Чтобы в процессе работы не могли произойти температурные деформации после нагрева детали, используются специальные пасты. Они также могут иметь внутри абразивные вещества мелкой фракции.

Активное использование абразива привело к возникновению оборудования для пескоструйной обработки металла. Обычный песок и мощная струя воздуха под давлением могут привести к точному и быстрому прорезыванию стали.

Подведем итоги

Из всего вышесказанного можно сделать следующий вывод: станки с ЧПУ в долгосрочной перспективе более выгодны в финансовом смысле, так как позволяют:

Рис. 13 Обрабатывающий центр CNC-Takang

Однако при определенных особенностях производства целесообразность приобретения станков с ЧПУ не так очевидна. Например, в случае мелкосерийного, штучного производства и особенно в ремонтных цехах, где основной задачей является ремонт деталей, а не серийный выпуск.

Если приходится изготавливать большое количество разнообразных деталей или ремонтировать и восстанавливать разнообразные узлы, то нецелесообразно под каждую деталь разрабатывать программу для станка ЧПУ, в таких случаях лучше отдавать предпочтение станкам с ручным управлением.
