О сверлах для сверления печатных плат

Как правило, настольные мини сверлильные станки применяются для сверления печатных плат для радио конструкций. Основой для печатных плат служит фольгированный стеклотекстолит, который из-за наличия в материале стекла очень быстро тупит режущие кромки сверла.

После сотни просверленных отверстий в стеклотекстолите сверло приходит в негодность. Заправить сверло диаметром 0,7 мм качественно в домашних условиях практически невозможно. Есть твердосплавные сверла, специально предназначенные для сверления стеклотекстолита. Они выпускаются разных диаметром от 0,5 мм до 2,0 мм и все имеют хвостовик диаметром 2 мм.

Одним твердосплавным сверлом без заправки режущих кромок можно просверлить десятки тысяч отверстий. Один недостаток у такого сверла, оно очень хрупкое и легко ломается, если приложить боковое усилие. Если твердосплавное сверло зажать в ручной дрели, то при первом же касании к поверхности детали сверло сломается. В мини сверлильном станке я одним сверлом уже сверлю много лет, и оно до сих пор сверлит, как новое.

Пиноль

Достижение цели соединением, совершающим возвратно-поступательное движение

Пиноль (от нем. Pinole) — «подвижный узел в задней бабке металлорежущего станка, выполненный в виде гильзы, перемещаемой в осевом направлении, в которой закрепляют обрабатывающий инструмент или центр для поддержания детали».

Образ слова по правилам русского языка: «ЛЬ» — «достижение цели», «НО» — «соединение», «ПИ» — «туда и обратно». Образ слова — «достижение цели соединением, совершающим возвратно-поступательное движение».

Образ слова получился очень длинный, но зато очень точный и он полностью соответствует тем образам корней русского языка из которых состоит. Корень «ЛЬ» говорит о том, что основным в этом образе является достижение цели, коих у ПИНОЛИ» обычно две: либо крепление в ней режущего инструмента при обработке детали закреплённой в патроне передней бабки токарного станка, либо просто поддержка обрабатываемой длинной детали (если это токарный станок).

В сверлильном станке у ПИНОЛИ вообще всего одна задача — крепление режущего инструмента. Остальные корни поясняют, каким образом эта цель достигается: корень «НО» говорит о том, что требуется соединение с инструментом, а корень «ПИ» говорит о том, что без возвратно-поступательного движения это сделать будет невозможно, даже если речь идёт всего лишь о поддержке детали: что бы поддержать обрабатываемую деталь, нужно конус, закреплённый в ПИНОЛИ, к ней подвести, то есть совершить движение в одну сторону, а потом, после обработки детали, её нужно освободить, то есть отвести ПИНОЛЬ назад.

Всё вроде бы ясно и понятно, не понятно только при чём здесь немецкий язык. Слово «Pinole» с немецкого языка на русский переводится как «ПИНОЛЬ». То есть, кроме русского образа, который я подробно объяснил выше, в немецком языке никакого объяснения этому слову не существует.

Если немцы смогут мне логично пояснить происхождение этого слова в немецком языке, тогда я соглашусь, что оно немецкое, а пока что это слово буду считать чисто русским.

Кстати, если кто-то сможет более кратко сформулировать образ слова, то пишите, обсудим.

Пиноль — 480 предложений в россии, сравнить цены и купить

Популярные категории в москве

Да кстати, на портале ProСтанки выбор предложений по пинолю шпинделя почти как на Авито и TIU

С-155 общий вид сверлильного станка

Фото сверлильного станка С-155

Фото сверлильного станка С-155

Фото сверлильного станка С-155

Фото сверлильного станка С-155

Фото сверлильного станка С-155

Фото сверлильного станка С-155

С-155 чертеж шпинделя сверлильного станка

Чертеж шпинделя сверлильного станка С-155

Сборка

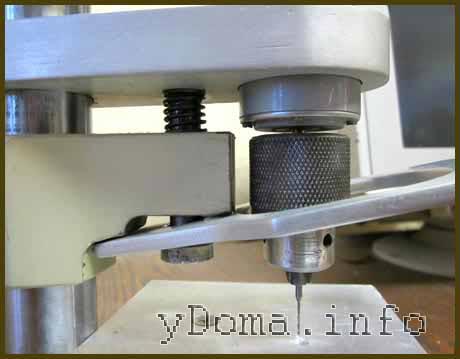

Осталось собрать детали вместе и мини сверлильный станок будет готов к работе. Болт продевается сначала через отверстие 10 мм ручки-рычага, далее вставляется в штангу. Одевается пружина и болт закручивается в подвижную пластину. Места трения деталей мини сверлильного станка желательно перед сборкой покрыть тонким слоем любой густой смазкой, в крайнем случае, можно обойтись и обыкновенным машинным маслом.
