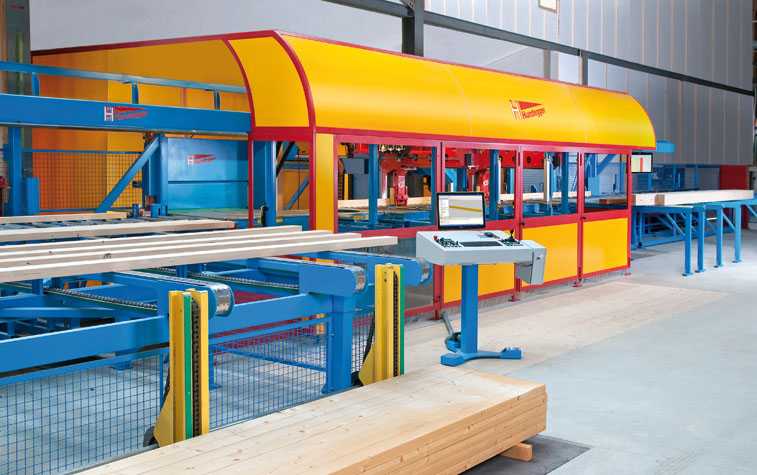

Деревообрабатывающие центры k2i/k3i
От зимнего сада до элементов дома из массивных плит МНМ!
Оборудование поставляется под заказ.
Hundegger K2i проспект формат PDF. Размер: 3,5 МБ
Есть станки б/у из Европы, с гарантией. Звоните.
Деревянный строительный материал любой длины с поперечным сечением от 20×50 мм до 300×50 мм (опционально 625, 1250 мм) обрабатывается без обмеров, разметки и подготовительно-заключительных работ.
Hundegger K2i является базовой для всех деревостроительных предприятий – столярные мастерские, производства каркасных и рамных конструкций, блочных домов (в т.ч. и из круглого лесоматериала), сборных домов, подготовка клееных деревянных деталей для соединения в конструкции и производство конструкций для игровых площадок.
Деревообрабатывающий центр Hundegger K2i используется на предприятиях любого уровня — от небольших мастерских до крупных домостроительных заводов.
Приобретение данного станка будет правильным решением, если речь идет о гибкости, точности и разнообразии возможностей обработки. Благодаря модульной конструкции она будет полностью соответствовать индивидуальным потребностям и особенностям производства наших заказчиков.
Благодаря механизмам системы управления профильные элементы блочных домов, тавровые профили, круглый лесоматериал, многослойные элементы (пакеты) подаются в станок, где надежно транспортируются и обрабатываются с высокой точностью, при этом переоснастка станка не требуется.
Система транспортировки и позиционирования с двумя захватывающими транспортными каретками гарантирует высокую точность обработки искривленных и изогнутых балок.
Благодаря модульной конструкции Hundegger K2i может в любое время дооснащаться дополнительными агрегатами. Возможен любой промежуточный вариант: от простой установки до полностью укомплектованного высокоскоростного деревообрабатывающего центра.
Примеры обработки на установках K2i/K3i
Столярные работы на Hundegger K2i
На базовом станке, оснащенном универсальной фрезой, пильным и сверлильным агрегатами, можно изготовить большое количество необходимых столярных деталей. В любое время при необходимости станок можно дооснастить дополнительными агрегатами.
Каркасное строительство Hundegger K2i
Все виды операций обработки каркасных конструкций выполняются с большей рациональностью.
Различные варианты пропилов и фрезерования, необходимые в каркасном строительстве для упрощения процесса сборки элементов, осуществляются за короткое время в автоматическом режиме.
Брусовое домостроение Hundegger K2i
Соединения брусовых домов могут быть изготовлены на стандартных установках в разном исполнении. Для того, чтобы сократить время обработки или изготовить специальные соединения типа «тирольского замка», могут устанавливаться различные соответствующие агрегаты.
Подготовка клееных деревянных деталей для соединения в конструкции Hundegger K2i
Hundegger K2i-1250С с шириной обработки 1250 мм идеально подходит под требования, предъявляемые к клееным деревянным конструкциям.
Основное техническое оснащение установок K2i и K3i
Агрегаты
В любое время при необходимости установка может быть оснащена дополнительными агрегатами. Практически любой промежуточный вариант возможен — от простой до полностью укомплектованной высокоскоростной установки.
Любой вид пропила Раскрой | Торцовочный пильный агрегат с нижним расположением поворотного пильного диска Hundegger K2i В автоматическом режиме торцовочный пильный агрегат с нижним расположением поворотного пильного диска с точностью до миллиметра выполняет все виды пропилов, таких как косой пропил для угловой стропильной ноги, сужающий разрез, клиновая треугольная врубка, косой срез под любым углом, наклоном и любой длины. Также возможно выполнить выемки, кантовка и выборка пазов любой длины. Пазы для поперечин могут быть изготовлены любой ширины и под любым углом. |
 Сердцевинная врубка
Продольное фрезерование | Универсальный 4-х осевой фрезерный агрегат Hundegger K2i На универсальном фрезерном агрегате одновременно может быть установлено три разных вида инструмента: цилиндрическая пила, пальчиковая фреза и фреза для изготовления соединения «ласточкин хвост». Данный инструмент используется для фрезерования шиповых соединений, проушин, профилей, врубок, соединений типа «ласточкин хвост» и т. д. |
 Выемки
Округлые выемки
Соединение ласточкин хвост на стропильной ноге | Универсальный 5-ти осевой фрезерный агрегат Hundegger K2i Этот фрезерный агрегат был разработан специально для повышения гибкости Hundegger K2i. За счет дополнительной наклонной оси без обрезки можно фрезеровать восходящие треугольные врубки, сверлить под углом, кантовать и делать выемки и т.д. Особым преимуществом 5-ти осевого фрезерного агрегата является возможность изготовления такого сложного вида соединения как конический шип «ласточкин хвост» на угловых стропильных ногах. Соединение «ласточкин хвост» может быть изготовлено под любым наклоном и углом. |
Комбинированный суппорт для горизонтального инструмента Hundegger K2i Можно установить три агрегата и принтер. Каждый агрегат может быть оснащен любым инструментом для сверления, фрезерования и выборки паза. За счет регулируемого подъема возможно фрезерование всех видов глухих отверстий, углублений и отверстий под кольцевые шпонки. | |
 Сверлильный агрегат | Сверлильный агрегат Hundegger K2i Сверла в кондукторных втулках револьверной головки приводятся прямо под заготовку. Для отверстий больших диаметров используется приводной механизм с большей мощностью и гидропневматической подачей. |
 Наклонный сверлильный агрегат | Наклонный сверлильный агрегат Hundegger K2i Макс. Угол 45°. Макс. длина сверла 650 мм при исполнении 650 мм. Макс. длина сверла 830 мм при исполнении 830 мм. |
 Чернильная система маркировки | Чернильная система маркировки Hundegger K2i С помощью данной системы производится автоматическая маркировка заготовок. |
 Маркер | Маркер Hundegger K2i Со стороны упора с помощью маркера на заготовках можно производить наклонные разметки и надписи. |
 Стандартный агрегат для выборки паза | Стандартный агрегат для выборки паза Hundegger K2i На данном агрегате могут быть установлены цепные пилы для выборки паза любой величины. Обработка производится с 4-х сторон. Возможно выполнение глухих пазов. |
 Подвижный пильный агрегат для выборки пазов | Подвижный пильный агрегат для выборки пазов Hundegger K2i При изготовлении сквозных пазов пила автоматически фиксируется со стороны оператора, в то время как заготовка непрерывно перемещается в продольном направлении, что минимизирует время обработки. Возможность изготовления глухих пазов и использования функции врезания сохраняется. |
Комбинированный суппорт для вертикального инструмента Hundegger K2i На вертикальный комбинированный суппорт может быть установлено до пяти агрегатов. Каждый агрегат может быть оснащен инструментом для сверления, фрезерования и выборки пазов. За счет регулируемого подъема возможно фрезерование всех видов глухих отверстий, углублений и отверстий под кольцевые шпонки. С помощью концевой фрезы возможна обработка всех видов профилей, в т.ч. и свободно определяемых. | |
 Сверлильный агрегат | Сверлильный агрегат Hundegger K2i Сверла в кондукторных втулках револьверной головки приводятся прямо под заготовку. Для отверстий больших диаметров используется приводной механизм с большей мощностью и гидропневматической подачей. |
 Вертикальная концевая фреза | Концевая фреза Hundegger K2i Агрегат с концевой фрезой с возможностью формирования паза с нижним расположением. Возможны любые фрезерные работы, такие как формирование отверстий, углублений, отверстий под втулки и кольцевые шпонки, профили и т.п. |
 Вертикальная револьверная фреза | Вертикальная револьверная фреза Hundegger K2i Вертикальная револьверная фреза имеет четыре крепления под инструмент. Возможна обработка как с торцов, так и с первой и третей сторон заготовки. Может синхронно перемещаться вместе с вертикальной концевой фрезой. |
 Фреза для формирования продольных и поперечных пазов | Фреза для формирования продольных и поперечных пазов Hundegger K2i С наклонной фрезой для продольной и поперечной обработки (0-180°) возможно под любым углом рационально фрезеровать пазы на поперечинах и продольные пазы. |
 Концевая фреза сверху | Концевая фреза сверху Hundegger K2i С помощью верхней концевой фрезы можно обрабатывать заготовку с первой стороны. В зависимости от диаметра и длины установленной пальчиковой фрезы возможны все виды обработки, такие как формирование соединений с проушиной, отверстий, в т.ч. отверстий под втулки, пазов на поперечинах и продольного фрезерования. |
 Горизонтальная пила
Комбинированный суппорт с горизонтальной пилой | Горизонтальная пила Hundegger K2i С помощью большой горизонтальной пилы можно быстро и точно сделать пазы толщиной до 300 мм. Если достаточно паза одной определенной глубины, можно оснастить комбинированный суппорт соответствующим агрегатом. |
 Горизонтальная револьверная фреза | Горизонтальная револьверная фреза Hundegger K2i Револьверная фрезерная голова имеет крепления под инструмент. Фреза разворачивается на 360°. Обработка может производиться как с торца, так и на сторонах 2 и 4. Возможно сверление под углом или формирование соединений с проушиной. |
 Вертикальный агрегат для выборки паза | Вертикальный агрегат для выборки паза Hundegger K2i Агрегат для выборки паза в вертикальном исполнении был разработан для специальных работ, таких как, например, изготовление оконных проемов в блочном домостроении. |
 Универсальный агрегат для выборки пазов | Универсальный агрегат для выборки пазов Hundegger K2i С помощью данного агрегата возможна выборка пазов с двух и четырех сторон заготовки, а также с торца. Смазка цепи осуществляется полностью автоматически. Разворот на 360°. |
 Фреза для обработки элементов блочных домов
| Фрезерный узел для обработки заготовок блочных домов Hundegger K2i Состоит из двух вертикальных и двух горизонтальных фрез для фрезерования пазов в стеновом брусе с четырех сторон. Два фрезерных агрегата, расположенных друг против друга, могут работать одновременно. Аналогично осуществляется горизонтальная и вертикальная обработка. 4 фрезы могут также работать по отдельности независимо друг от друга и настраиваться на необходимую глубину фрезерования. Также можно фрезеровать с одной, с двух и с трех сторон. Фрезы могут быть изготовлены специально под заказчика. Подача на обработку осуществляется с помощью гидравлических механизмов. |
 Сверлильный агрегат с 4-мя фрезами | Сверлильный агрегат с 4-мя фрезами Hundegger K2i Свою многоплановую эффективность многопрофильный сверлильный агрегат демонстрирует в блочном домостроении, где используется для сверления разных отверстий. Часто повторяющиеся схемы расположения отверстий могут сохраняться в виде макросов, и в любой момент повторно воспроизведены. |
 Двойной суппорт | Двойной суппорт Hundegger K2i Двойной суппорт может быть оснащен максимально тремя сверлильными и/или фрезерными агрегатами. Для синхронного перемещения расположенный друг напротив друга инструмент должен быть идентичным. |
 Дополнительный экран | Дополнительный экран со списком строительных элементов Hundegger K2i Используется для отображения списка уже готовых обработанных строительных элементов. |
 Печатное устройство для этикеток | Печатное устройство для этикеток Hundegger K2i Печатное устройство для этикеток, расположенное на пульте управления, с возможностью свободного выбора разных данных, таких как наименование фирмы, номер или наименование строительного элемента, класс распиловки или сторона крыши. Данные могут также передаваться из конструкторской CAD-программы. |
 Устройство для снятия коротких строительных элементов | Устройство для снятия коротких строительных элементов Hundegger K2i Устройство снятия обрабатываемых элементов перед пильным агрегатом позволяет снизить время простоя станка при извлечении коротких строительных элементов, которые транспортируются от сбрасывающего механизма в улавливающее устройство, где их можно снять вне зоны станка без его остановки. |
Программное обеспечение Hundegger K2i
Программа системы управления фирмы Hundegger с возможностью конструирования отличается простотой ввода данных и удобством в работе для оператора. Данные могут автоматически быть импортированы из любых CAD-программ для деревообрабатывающих предприятий или вводится напрямую непосредственно через систему управления.
Программа системы управления фирмы Hundegger также предлагает:
Круглопильно-фрезерный станок
k2 | hans hundegger ag
K2-Industry задает абсолютно новые масштабы производительности, универсальности и доступности для промышленной подгонки.
Наши инженеры проделали много работы и разработали абсолютно новое поколение станков, которые вместе со всеми своими компонентами точно рассчитаны на 3-сменный график работы.
Таким образом, новый K2-Industry обеспечивает каждому пользователю существенный скачок производительности и, являясь новым высокопроизводительным станком, задает новый уровень техники в линейке круглопильно-фрезерных станков Hundegger.
Универсальная и эффективная обработка деревянных заготовок без измерения, нанесения разметки и переналадки — K2-Industry позволяет этого добиться всем деревоперерабатывающим предприятиям, работающим в различных сферах, начиная с выполнения подготовительных плотницких работ и заканчивая строительством срубов, которые придают большое значение максимальной производительности и доступности.
Будь то серийное или индивидуальное производство, новый станок K2-Industry всегда обеспечивает максимальную доступность и скорость. При этом потребность в переналадке уходит в прошлое. Он подходит для обработки любых видов древесины: от деталей зимнего сада с небольшим поперечным сечением до клееной древесины и элементов из многослойной фанеры сечением 300 x 1300 мм.
K2-Industry обрабатывает и транспортирует, например, круглые деревянные заготовки, профильные заготовки для срубов, тавровые балки и многослойные заготовки.
Применение | hans hundegger ag
КАЖДОЕ НАПРАВЛЕНИЕ ПРОИЗВОДСТВА ИМЕЕТ СВОИ ОСОБЕННОСТИ И ТРЕБУЕТ ИСПОЛЬЗОВАНИЯ ПОДХОДЯЩИХ СТАНКОВ И УСТАНОВОК
Компания Hans Hundegger AG поставляет станки с ЧПУ, которые отличаются широкими возможностями и идеально соответствуют специфике отрасли.<br/> Благодаря высокой точности и качеству обработки наши полностью автоматизированные установки повышают рентабельность и конкурентоспособность любого предприятия — от небольшой мастерской до крупного производства.
Раскроечные станки | hans hundegger ag
САМЫЙ РАЦИОНАЛЬНЫЙ СПОСОБ ОБРАБОТКИ СТРОИТЕЛЬНОЙ ДРЕВЕСИНЫ
Раскроечные станки Hundegger — верное решение, если нужна скорость и гибкие возможности.<br/> Такой станок может выполнять работы по сверлению, фрезерные работы, а также наносить любую маркировку.
Более того, он способен не только разрезать несколько уложенных штабелем деталей, но и во многих случаях полностью проводить<br/>их обработку за один проход.
