6Р82Г Станок консольно-фрезерный горизонтальный. Паспорт, схемы, описание, характеристики

6р82г станок горизонтальный консольно-фрезерный. назначение и область применения

фрезерный станок 6Р82Г производился с 1972 года и заменил в производстве устаревшую модель 6М82Г и был заменен на более совершенную модель 6Т82Г.

Станки модели 6Р83Г отличаются от станков 6Р82Г увеличенными размерами рабочего стола и более мощным двигателем главного движения.

Стол станка модели 6Р82Г (6Р83Г) — неповоротный.

Горизонтальный консольно-фрезерный станок 6Р82Г предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцовыми, концевыми и другими фрезами в условиях индивидуального и серийного производства.

На фрезерном станке 6Р82Г можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и т. д

Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.

Основные параметры горизонтального консольно-фрезерного станка 6Р82Г:

• Наибольшие размеры обрабатываемой заготовки: 800 х 240 х 370 мм
• Мощность электродвигателя: 7,5 кВт
• Масса станка: 2830 кг

Шпиндель фрезерного станка 6р82г получает 19 ступеней вращения от коробки скоростей, что обеспечивает свободный выбор скоростей резания в диапазоне от 31,5 до 1600 об/мин.

Конец шпинделя — конус морзе КМ50 (Ø128,570 мм) исполнение 6 — по ГОСТ 24644 (Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков). Инструмент или оправка вставляются в шпиндель, затягиваются шомполом. Выступающий конец шомпола закрывается колпаком.

Коробка подач обеспечивает 18 ступеней подач рабочего стола в продольном и поперечном направлении от 25 до 1250 мм/об и в вертикальном в диапазоне и 8,3…416,6 мм/об. Коробка подач станка 6р82г обеспечивает, также, быстрые перемещения стола со скоростью 3 м/мин в продольном и поперечном направлении и 1 м/мин

С помощью кулачков, установленных в пазах стола можно настроить станок на работу в автоматическом цикле, что может значительно увеличить производительность станка в серийном производстве.

С целью поддержания станка 6р82г в идеальном рабочем состоянии требуется регулирование нескольких узлов требующих особого внимания:

• Зазор в подшипнике серьги;
• Зазор в переднем подшипнике шпинделя;
• Пружина фиксатора лимба скоростей;
• Пружина фиксатора лимба подач;
• Предохранительная муфта коробки подач;
• Механизм быстрого хода;
• Клинья стола, салазок, консоли;
• Зазор в винте продольного хода;
• Пружина включения кулачковой муфты продольного кода.

Класс точности станка Н по ГОСТ 8—77.

Особенностями конструкции станка являются:

• широкие диапазоны величин подач стола;
• быстросменное крепление инструмента;
• наличие механизма замедления подачи;
• замедление рабочей подачи в автоматическом цикле;
• возможность работы в автоматических циклах, включая обработку по рамке;
• автоматическая смазка узлов;
• применение бесконтактных быстродействующих электромагнитных муфт в приводе подач;
• повышенная точность станка за счет расположения винта поперечной подачи но оси фрезы;
• возможность перемещения стола одновременно по двум и трем координатам;
• возможность применения электродвигателя постоянного тока в приводе подач;
• возможная дальнейшая автоматизация станков за счет применения цифровой индикации и устройств оперативного управления;

Станки предназначены для выполнения различных фрезерных работ в условиях как индивидуального, так и крупносерийного производства. В условиях крупносерийного производства станки могут быть успешно использованы также для выполнения работ операционного характера.

Техническая характеристика и высокая жесткость станков позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента.

Для сокращения вспомогательного времени и удобства управления в станках предусматриваются:

• дублированное управление кнопочно-рукояточпого типа (спереди и с левой стороны станка);
• пуск и останов шпинделя и включение быстрых ходов станка при помощи кнопок;
• управление движениями стола от рукояток, направление поворота которых совпадает с направлением движения стола;
• изменение скоростей и подач с помощью однорукояточных выборочных механизмов, позволяющих получать любую скорость или подачу поповоротом лимба без прохождения промежуточных ступеней;
• торможение постоянным током.

Станки автоматизированы и могут быть настроены на различные автоматические циклы, что повышает производительность труда, исключает необходимость обслуживания станков рабочими высокой квалификации и облегчает возможность организации многостаночного обслуживания.

История выпуска станков горьковским заводом, гзфс

В 1937 году на Горьковском заводе фрезерных станков были изготовлены первые консольно-фрезерные станки серии 6Б моделей 6Б12 и 6Б82 с рабочим столом 320 х 1250 мм (2-го типоразмера).

В 1951 году запущена в производство серия 6Н консольно-фрезерных станков:
6Н12,
6Н13П,
6Н82,
6Н82Г. Станок 6Н13ПР получил “Гран-При” на всемирной выставке в Брюсселе в 1956 году.

В 1960 году запущена в производство серия 6М консольно-фрезерных станков:
6М12П,
6М13П,
6М82,
6М82Г,
6М83,
6М83Г,
6М82Ш.

В 1972 году запущена в производство серия 6Р консольно-фрезерных станков:
6Р12,
6Р12Б,
6Р13,
6Р13Б,
6Р13Ф3,
6Р82,
6Р82Г,
6Р82Ш,
6Р83,
6Р83Г,
6Р83Ш.

В 1975 году запущены в производство копировальные консольно-фрезерные станки: 6Р13К.

В 1978 году запущены в производство копировальные консольно-фрезерные станки 6Р12К-1, 6Р82К-1.

В 1985 году запущена в производство серия 6Т-1 консольно-фрезерных станков:
6Т12-1,
6Т13-1,
6Т82-1,
6Т83-1 и
ГФ2171.

В 1991 году запущена в производство серия 6Т консольно-фрезерных станков:
6Т12,
6Т12Ф20,
6Т13,
6Т13Ф20,
6Т13Ф3,
6Т82,
6Т82Г,
6Т82ш,
6Т83,
6Т83Г,
6Т83Ш.

Конструктивные особенности станка 6н82г

На рисунке показаны основные узлы горизонтально-фрезерного станка 6Н82Г производства Горьковского завода фрезерных станков. Выпуск этих станков освоен в 1952 г., они часто встречаются в цехах наших заводов. Хорошее знание станка 6Н82Г дает возможность быстро освоить работу на горизонтально-фрезерных станках всех типов, так как их основные узлы мало отличаются от узлов этого станка.

Основание станка отливается из серого чугуна и точно прострагивается с обеих сторон. На одну сторону основания устанавливается и закрепляется болтами станина станка; другая сторона прилегает к полу цеха. В основании имеется корыто для охлаждающей жидкости, которая стекает по трубкам со стола. На основании смонтирован электронасос для подачи охлаждающей жидкости к инструменту.

Станина служит для крепления всех узлов и механизмов станка. Некоторые узлы станка (коробка скоростей, электродвигатель с ременной передачей, механизм передачи движения к коробке подач и шпиндель станка) расположены внутри станины и не видны.

Станина имеет коробчатую форму и усилена изнутри ребрами; на передней стенке ее расположены вертикальные направляющие (выполненные в виде «ласточкина хвоста») для консоли, а наверху — горизонтальные направляющие для хобота.

Станина является основной частью фрезерного станка и изготовляется точно по чертежу и техническим условиям. Она отливается из качественного чугуна и тщательно обрабатывается.

Хобот имеется у горизонтально- и универсально-фрезерных станков и служит для правильной установки и поддержки фрезерной оправки. Хобот установлен в горизонтальных направляющих на верхней части станины и может быть закреплен на любом расстоянии от ее зеркала, т. е. с различным вылетом (см. рис. 88).

Консоль представляет собой жесткую чугунную отливку, установленную на вертикальных направляющих станины. Консоль перемещается по вертикальным направляющим станины и несет горизонтальные направляющие для салазок. Она поддерживается стойкой, в которой расположен телескопический винт для подъема и опускания консоли.

Салазки являются промежуточным звеном между консолью и столом станка. По верхним направляющим салазок движется стол в продольном направлении, а сами салазки перемещаются в поперечном направлении по верхним направляющим консоли.

Стол монтируется на направляющих салазок и перемещается в продольном направлении. На столе укрепляются заготовки, зажимные и другие приспособления, для чего рабочая поверхность стола имеет продольные Т-образные пазы.

Перемещение стола, салазок и консоли сообщает заготовке продольную, поперечную и вертикальную подачи по отношению к фрезе. Наибольшие перемещения стола, салазок и консоли приведены на рис. 88.

Консольно-фрезерные станки обычно имеют как ручную, так и механическую подачу стола, салазок и консоли.

Для установочных перемещений при наладке и для холостых перебегов стола можно применять ручную или механическую подачу, а для рабочих подач — только механическую.

Кроме рабочих подач, на большинстве фрезерных станков стол имеет быстрый ход (ускоренное перемещение) во всех трех направлениях. Быстрый ход предусмотрен для подвода заготовки к фрезе, а также для обратного перемещения стола.

Быстрый ход осуществляется с одной постоянной скоростью, а рабочие подачи имеют несколько ступеней, которые можно устанавливать при помощи коробки подач в зависимости от характера обработки, материала фрезы и заготовки.

Шпиндель горизонтально-фрезерного станка 6Н82Г

Шпиндель. Для вращения режущего инструмента служит шпиндель, который получает движение от коробки скоростей. От точности изготовления шпинделя, от его прочности и жесткости зависит точность вращения оправки с надетой фрезой. Шпиндели фрезерных станков изготовляют из легированной стали марки 40Х и подвергают термической обработке.

На чертеже шпиндель станка 6Н82Г, из которого видно, какие высокие требования предъявляются к чистоте и точности механической обработки этой детали. Шпиндель изготовляют пустотелым.

Для точной его работы применяют точные подшипники. У станков 6Н82Г имеются три подшипниковые опоры: по диаметрам шеек 65П1 и 90H1 надеты роликоподшипники, а по диаметру 50П — шарикоподшипник.

Шейки под подшипники обрабатываются по 1-му классу точности с чистотой V 8, чтобы вращение шпинделя было правильным. Очень точно должен быть обработан передний конец шпинделя и коническое гнездо — места для установки и крепления инструмента и оправок.

Отечественные фрезерные станки имеют стандартный передний конец шпинделя.

Крепление оправки с фрезой на шпинделе фрезерного станка 6Н82Г

На рисунке показан шпиндель фрезерного станка с надетой в коническое гнездо фрезерной оправкой, затянутой шомполом (затяжной винт). На оправку надета фреза. Оправка, кроме опоры в гнезде шпинделя, имеет опору в серьге (кронштейне) хобота. Как было изложено выше (см. стр. 70), фрезу можно устанавливать также консольно на коротких концевых оправках, либо непосредственно на переднем конце шпинделя — в зависимости от ее типа.

Привод шпинделя осуществляется от электродвигателя, расположенного в станине станка. Вращение на шпиндель станка передается через шкив и ременную передачу. Двигатель расположен внутри станины, благодаря чему повышается безопасность работы и сокращается площадь, занимаемая станком.

Привод подач стола осуществляется от электродвигателя, расположенного в консоли станка, через коробку подач.

Консольно-фрезерные станки современной конструкции подобно станку 6Н82Г имеют отдельные электродвигатели для привода коробки скоростей и для привода коробки подач.

Коробка скоростей предназначена для передачи вращения от шкива шпинделю и для изменения числа его оборотов при помощи переключения зубчатых колес.

Коробка подач служит для изменения величины подач стола в вертикальном, продольном и поперечном направлениях.

Настройка числа оборотов и величины подачи стола фрезерного станка 6Н12Г. Рис. 110

Настройка коробки скоростей на заданное число оборотов шпинделя производится поворотом лимба 20 с нанесенными числами оборотов и установкой требуемого числа против стрелки-указателя 21. Прежде чем повернуть лимб 20, необходимо потянуть на себя рукоятку 19.

Реверсирование направления вращения шпинделя производится реверсивным переключателем 2 (рис. 109), расположенным в правом электрошкафу.

Настройка коробки подач на заданное перемещение стола производится грибком 5 и лимбом 4 с нанесенными значениями подач. Переключение подач производится таким же образом, как и переключение скоростей. В данном случае необходимо грибок 5 потянуть на себя и повернуть его и связанный с ним лимб 4 до совпадения заданной подачи со стрелкой-указателем, прикрепленной к корпусу коробки подач. На рис. 110,б показана настройка на подачу 190 мм/мин.

Для автоматического выключения подачи в станке имеются переставные кулачки 13, 23 и 24 (рис. 108, 109); ручные перемещения стола в продольном, поперечном и вертикальном направлениях осуществляются от соответствующих маховичков и рукояток.

Охлаждающая жидкость подается на фрезу от электронасоса (не показанного на рис. 108 и 109) через трубопровод и наконечник с краном 14 для регулирования количества подаваемой жидкости. Включение насоса производится переключателем У, расположенным в правом электрошкафу.

Разрез коробки скоростей горизонтально-фрезерного станка 6Н82Г. Рис.112

Разрез коробки скоростей горизонтально-фрезерного станка 6Н82Г. Смотреть в увеличенном масштабе

Для лучшего уяснения кинематической схемы цепи главного движения на рис. 112, а приводится разрез коробки скоростей станков 6Н82 и 6Н82Г, а на рис. 112, б — разрез коробки скоростей станка 6Н12. Как видно из обоих разрезов, вертикально-фрезерный станок 6Н12 отличается от горизонтального 6Н82Г и универсального 6Н82 только расположением шпинделя и добавочной конической зубчатой передачей 35:

35 к шпинделю (вал VI). В табл. 9 приведены числа оборотов шпинделя станков 6Н82 и 6Н82Г, получающиеся от включения соответствующих колес коробки скоростей. Так как передача на вертикальный вал VI (шпиндель) вертикально-фрезерного станка 6Н12 не изменяет общего передаточного отношения, то табл. 9 полностью применима для расчета чисел оборотов шпинделя станка 6Н12.

Шпиндель 3 станков 6Н82Г и 6Н82 (вал V) имеет три опоры. В передней опоре (гнездо шпинделя) установлен конический роликоподшипник с буртиком, воспринимающий осевые усилия от цилиндрической фрезы с винтовыми зубьями или от торцовой фрезы, в средней опоре — обычный роликоподшипник и в задней — радиальный шарикоподшипник. Регулирование подшипников шпинделя производится гайкой 2.

Большое зубчатое колесо 4, имеющее 71 зуб, сидит на конусной шейке шпинделя. На заднем конце шпинделя посажен маховик 1, обеспечивающий равномерное вращение шпинделя и: смягчающий удары при врезании зубьев фрезы в обрабатываемую заготовку. Торможение шпинделя при остановке станка производится обратным вращением (реверсированием) электродвигателя.

Шпиндель 3 станка 6Н12 (вал VI) смонтирован на двух опорах. В нижней опоре (гнездо шпинделя) установлен конический роликоподшипник с буртиком, воспринимающий осевое усилие от фрезы, и в верхней опоре — обычный роликовый подшипник. Регулирование подшипников производится гайкой 2.

Вал V станка 6Н12 смонтирован тоже на двух опорах, представляющих обычные роликовые подшипники.

Вал IV у станков 6Н82, 6Н82Г и 6Н12 собран на трех опорах, что сообщает этому валу и шпинделю повышенную жесткость.

Валы II, III и IV — шлицевые для возможности передвижения зубчатых блоков (2=16—19—22; 2 = 26—37; 2=19—82). Эти валы вращаются на шарикоподшипниках.

В коробках скоростей станков 6Н82Г, 6Н82 и 6Н12 механизм переключения скоростей является самостоятельным узлом, привертываемым к левой стороне станины. На рис. ИЗ изображен этот механизм. С наружной стороны корпуса механизма переключения скоростей расположен лимб 1, на котором нанесены значения всех 18 чисел оборотов шпинделя.

Справа от лимба расположена кнопочная станция 2 с тремя кнопками: «быстро», «шпиндель» и «стоп», о назначении которых было рассказано на стр. 134 и 135 (см. рис. 110, а).

Для переключения шпинделя на выбранную скорость вращения рукоятку 3 необходимо повернуть на себя, а лимб 1 — вправо или влево, установив цифру выбранного числа оборотов шпинделя против стрелки-указателя, а затем возвратить рукоятку 3 в первоначальное положение.

Механизм переключения скоростей горизонтально-фрезерного станка 6Н82Г

Механизм переключения скоростей горизонтально-фрезерного станка 6Н82Г. Смотреть в увеличенном масштабе

Схема переключения корбки скоростей горизонтально-фрезерного станка 6Н82Г

Схема переключения корбки скоростей горизонтально-фрезерного станка 6Н82Г. Смотреть в увеличенном масштабе

Работа механизма заключается в следующем. На оси 17 рукоятки 3 насажен зубчатый сектор 18 (показан пунктиром), перемещающий рейку 13. На рейке заштифтована вилка 16, которая охватывает шейку детали 10, заштифтованной на валике 11, свободно перемещающемся в продольном направлении.

В дисках 14 просверлены отверстия, каждое из которых соответствует положению блоков зубчатых колес для того или иного числа оборотов шпинделя. В эти отверстия входят штифты 7, которые сидят в отверстиях, просверленных в торцах реек 6 и 5. Рейки свободно перемещаются в продольном направлении и поворачивают при этом сцепленные с ними зубчатые колеса 4.

Таким образом, при повороте рукоятки 3 (на себя) зубчатый сектор 18 перемещает рейку 13 и, следовательно, диски 14 вправо, при этом величина перемещения дисков рассчитана так, чтобы они полностью освободились от находящихся в их отверстиях штифтов 7.

При повороте лимба 1 поворачиваются и диски 14. Когда цифра, отвечающая выбранной скорости, займет положение против стрелки-указателя, соответствующее сочетание отверстий дисков 14 окажется против штифтов 7. При повороте рукоятки 3 в первоначальное положение диски 14 переместятся влево.

При этом те штифты 7, которые заняли положение не против отверстий, упираясь в торцы дисков, перемещают рейки 6 влево, а рейки 5 вправо или наоборот. Это перемещение передается системе валов, связанных с блоками зубчатых колес, и устанавливает последние в тех положениях, которые отвечают выбранной скорости шпинделя.

При обратном движении рукоятки 3 специальный палец, перемещаемый кулачком, приходит в соприкосновение с конечным выключателем 15, который включает электродвигатель и приводит во вращение шпиндель станка. Пружины 12, заложенные в торцы реек 5 и 6, облегчают (смягчают) переключения.

Для большей наглядности на рис. 114 приведены принципиальная схема переключения скоростей и три возможных положения одной пары штифтов А и Б (обозначенных на рис. 113 цифрой 7).

На рис. 114, а схематически повторен механизм переключения скоростей, изображенный на рис. 113. Поворот рукоятки 3 «на себя» вызывает перемещение при помощи зубчатого сектора 18 рейки 13, а через нее вилки 16 вправо вместе с дисками 14. Это выводит из контакта (освобождает)

пару штифтов 7 (А и Б), взаимно связанных друг с другом через рейки 5 и 6 и зубчатое колесо 4 и входящих в соответствующие отверстия диска 14. При повороте лимба 1 и установке против стрелки-указателя соответствующей цифры на лимбе диски поворачиваются так, что против штифтов А и Б оказываются либо отверстия, либо сплошная поверхность торца диска.

Поворотом рукоятки 3 «от себя» диски установятся на свое место, а штифты А и Б займут одно из трех положений, показанных на рис. 114, б, и поставят при помощи вилки передвижной блок зубчатых колес в одно из трех возможных положений. Так как в коробке скоростей имеются два тройных и один двойной зубчатых блока, то для их перемещения необходимы три вилки и, следовательно, три пары штифтов А и Б.

Возможные положения блоков зубчатых колес коробки скоростей,соответствующие 18 ступеням чисел оборотов шпинделя

Коробка подач горизонтально-фрезерного станка 6Н82Г

Коробка подач горизонтально-фрезерного станка 6Н82Г. Смотреть в увеличенном масштабе

Возможные положения блоков зубчатых колес коробки подач,соответствующие 18 ступеням чисел оборотов шпинделя

На рис. 115 показаны возможные положения блоков зубчатых колес коробки скоростей, соответствующие 18 ступеням чисел оборотов шпинделя, приведенным в табл. 9.

Цепь подач. Привод подач осуществляется от отдельного фланцевого электродвигателя мощностью 1,7 кВт при 1420 об/мин, смонтированного в консоли. Через коробку подач ходовым винтам продольного и поперечного перемещения стола сообщаются 18 различных подач в пределах от 23,5 до 1180 мм/мин, а винту вертикального перемещения стола — 18 различных подач в пределах от 8 до 390 мм/мин.

Вал I коробки подач (см. рис. 111) приводится во вращение непосредственно электродвигателем, от него вращение передается валу II зубчатой парой 26 : 44, валу III зубчатой парой 24 : 64, валу IV зубчатыми парами 18 : 36, или 27 : 27, или 36 : 18, валу V зубчатыми парами 18 :40, или 21 : 37, или 24 : 34 и далее валу VI через перебор 13 : 45; 18 : 40 или непосредственно зубчатой передачей 40 : 40.

С вала VI движение передается:

• а) винту продольной подачи стола по цепи 28:35; 18:33; 33:37; 18:16 и 18:18;
• б) винту поперечной подачи стола по цепи 28:35; 18:33 и 33:37; 37:33;
• в) винту вертикальной подачи стола по цепи 28:35; 18:33; 22:33 и 22:44.

В табл. 10 приведены возможные включения зубчатых колес для осуществления 18 различных продольных подач. Поперечные подачи имеют те же значения, вертикальные подачи в три раза меньше.

При ускоренном (быстром) перемещении стола коробка подач отключается и движение передается от электродвигателя по цепи 26 : 44; 44 : 57; 57 : 43 к валу VI и далее изложенным выше способом передачи движения. Скорость быстрых продольного и поперечного перемещений составляет 2300 мм/мин, вертикального перемещения — 770 мм/мин.

Для лучшего понимания кинематической схемы цепи подач на рис. 116 приводится разрез коробки подач. Коробка подач является самостоятельным узлом, монтируемым с левой стороны консоли. Она одинакова для всей гаммы станков 6Н82, 6Н82Г и 6Н12.

На рис. 116, а дана развертка1 коробки подач, причем обозначения валов и зубчатых колес соответствуют схеме на рис. 111. От электродвигателя (на рис. 116, а не показан) через зубчатое колесо 2 = 26 вращение передается на вал II при помощи зубчатого колеса 2 = 44, а от него через зубчатые колеса 24 :

Для быстрых перемещений вращение от электродвигателя (на рис. 116, а не показан) передается через зубчатое колесо 2 = 26, промежуточные зубчатые колеса 2 = 44 и 2 = 57, минуя коробку подач, на зубчатое колесо 16 (2 = 43), получающее постоянное число оборотов (870) в минуту.

Фрикционный вал 14 передает вращение, полученное им от зубчатых колес 2 = 40 или 2 = 57, на вал VII (см. рис. 111) при помощи зубчатых колес 2 = 28 и 2 = 35 для осуществления либо рабочих подач, либо быстрых перемещений.

На фрикционном валу 14 (см. рис. 116, а) расположены две муфты — кулачковая 6 и фрикционная многодисковая 13. Для передачи в консоль рабочих подач должна быть включена кулачковая муфта 6, а для передачи быстрого (ускоренного) перемещения — фрикционная многодисковая муфта 13.

Зубчатое колесо 15 сидит на шпонке фрикционного вала 14, который в свою очередь связан с кулачковой муфтой рабочего хода 6 через втулку 5 и шпонку 4. Следовательно, зубчатое колесо 15 имеет одинаковое с кулачковой муфтой 6 число оборотов. Кроме того, с фрикционным валом 14 связана шпонкой втулка 13 фрикционной многодисковой муфты, которая передает ему быстрое вращение для быстрых перемещений при выключенной кулачковой муфте 6 и включенной фрикционной многодисковой муфте 13.

На втулке 3 смонтирована кулачковая втулка предохранительной муфты. Корпус предохранительной муфты 2 представляет собой зубчатое колесо (z = 40), находящееся в постоянном зацеплении с зубчатым колесом 1 (z = 40) перебора коробки подач. При перегрузке механизма рабочих подач двенадцать шариков, находящихся в контакте с отверстиями фланца кулачковой втулки, сжимают пружины и выходят из контакта с отверстиями фланца, вследствие чего зубчатое колесо (z = 40) предохранительной муфты 2 начинает проскальзывать относительно кулачковой втулки и рабочая подача прекращается.

При сцеплении кулачковой муфты 6 с кулачковой втулкой предохранительной муфты 2 вал 14 и соответственно зубчатое колесо 15 получают 18 различных скоростей в зависимости от положения переключаемых зубчатых колес коробки подач. .

Корпус фрикционной многодисковой муфты, обладающей постоянным числом оборотов (870 об/мин), вращает каленые диски 11 толщиной 1,5 мм, входящие в пазы корпуса. Между этими дисками чередуются такой же толщины диски 12, сцепленные с втулкой фрикционной муфты 13.

Для регулирования зазора в дисках служит фиксатор 8, запирающий кольцо 9 регулирования зазора в дисках.

Пределы использования станка по мощности и силовым нагрузкам

При работе на числах оборотов шпинделя выше 63 об/мин пределы использования привода главного движения станков ограничиваются номинальной мощностью установленного электродвигателя.

Наибольшее усилие резания, допускаемое механизмом подачи соответственно для продольной, поперечной и вертикальной подач, составляет: для станков 6Р82 и 6Р82Г — 1500, 1200, 500 кгс; для станков 6Р83 и 6Р83Г — 2000, 1200, 800 кгс.

Наибольший допустимый диаметр фрез при черновой обработке составляет: для станков 6Р82Г — 160 мм; для станков 6Р83Г — 200 мм.

В случае возникновения признаков вибрации при некоторых параметрах режима резания рекомендуется увеличить подачу на зуб или применить фрезы с неравномерным шагом.

При работе на низких числах оборотов шпинделя (n < 63 об/мин) лимитирующим фактором является прочность привода главного движения. В этих случаях рекомендуется работать с ограничением его мощности.

При этих режимах муфта может периодически прощелкивать.

Регулирование зазора между дисками фрикциона производится гайкой 14, которая зафиксирована от самопроизвольного перемещения.

Механизм переключения подач входит в узел коробки подач. Принцип ее работы аналогичен работе коробки переключения

Продукция горьковского завода фрезерных станков гзфс

• 6Г605 станок продольно-фрезерный двухшпиндельный, 500 х 1600
• 6М12П станок консольно-фрезерный вертикальный, 320 х 1250
• 6М13П станок консольно-фрезерный вертикальный, 400 х 1600
• 6М82 станок консольно-фрезерный горизонтальный универсальный, 320 х 1250
• 6М82Г станок консольно-фрезерный горизонтальный, 320 х 1250
• 6М82Ш станок консольно-фрезерный широкоуниверсальный, 320 х 1250
• 6М83 станок консольно-фрезерный горизонтальный универсальный, 400 х 1600
• 6М83Г станок консольно-фрезерный горизонтальный, 400 х 1600
• 6М83Ш станок консольно-фрезерный горизонтальный, 400 х 1600
• 6Н12 станок консольно-фрезерный вертикальный, 320 х 1250
• 6Н13П станок консольно-фрезерный вертикальный, 400 х 1600
• 6Н82 станок консольно-фрезерный горизонтальный, 320 х 1250
• 6Н82Г станок консольно-фрезерный горизонтальный, 320 х 1250
• 6Р12, 6Р12Б станок консольно-фрезерный вертикальный, 320 х 1250
• 6Р13, 6Р13Б станок консольно-фрезерный вертикальный, 400 х 1600
• 6Р13Ф3 станок консольно-фрезерный вертикальный с ЧПУ, 400 х 1600
• 6Р82 станок консольно-фрезерный горизонтальный универсальный, 320 х 1250
• 6Р82Г станок консольно-фрезерный горизонтальный, 320 х 1250
• 6Р82Ш станок консольно-фрезерный широкоуниверсальный, 320 х 1250
• 6Р83 станок консольно-фрезерный горизонтальный универсальный, 400 х 1600
• 6Р83Г станок консольно-фрезерный горизонтальный, 400 х 1600
• 6Р83Ш станок широкоуниверсальный консольно-фрезерный, 400 х 1600
• 6Т12-1 станок консольно-фрезерный вертикальный, 320 х 1250
• 6Т12 станок вертикальный консольно-фрезерный вертикальный, 320 х 1250
• 6Т12Ф20 станок консольно-фрезерный вертикальный с ЧПУ, 320 х 1250
• 6Т13 станок консольно-фрезерный вертикальный, 400 х 1600
• 6Т13Ф20 станок консольно-фрезерный вертикальный с ЧПУ, 400 х 1600
• 6Т13Ф3 станок консольно-фрезерный вертикальный с ЧПУ, 400 х 1600
• 6Т82 станок консольно-фрезерный горизонтальный универсальный, 320 х 1250
• 6Т82-1 станок консольно-фрезерный горизонтальный универсальный, 320 х 1250
• 6Т82Г станок консольно-фрезерный горизонтальный, 320 х 1250
• 6Т82Ш станок консольно-фрезерный широкоуниверсальный, 320 х 1250
• 6Т83 станок консольно-фрезерный горизонтальный универсальный, 400 х 1600
• 6Т83-1 станок консольно-фрезерный горизонтальный универсальный, 400 х 1600
• 6Т83Г станок консольно-фрезерный горизонтальный универсальный, 400 х 1600
• 6Т83Ш станок консольно-фрезерный широкоуниверсальный, 400 х 1600
• 6605 станок продольно-фрезерный двухшпиндельный, 500 х 1600
• 6606 станок продольно-фрезерный трехшпиндельный, 630 х 2000
• ГФ2171 станок фрезерный вертикальный с ЧПУ и АСИ, 400 х 1600

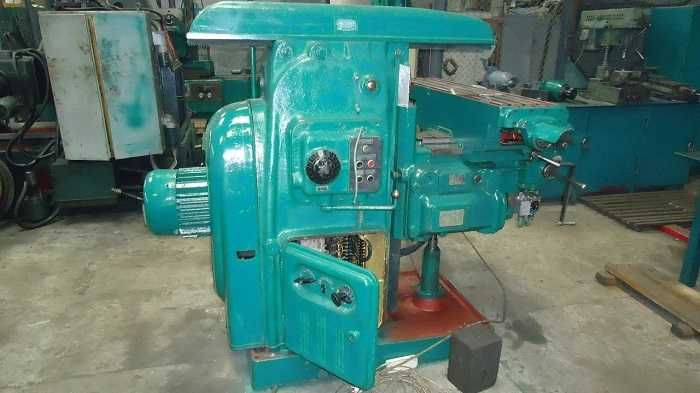

Сведения о производителе консольно-фрезерного станка 6р82г

Производитель серии универсальных фрезерных станков 6Р82Г Горьковский завод фрезерных станков, основанный в 1931 году.

Завод специализируется на выпуске широкой гаммы универсальных фрезерных станков, а, также, фрезерных станков с УЦИ и ЧПУ, и является одним из наиболее известных станкостроительных предприятий в России.

Производство фрезерных станков на Горьковском станкостроительном предприятии началось в 1932 году. В 1972 году завод начал выпуск серию горизонтальных фрезерных консольных станков 6Р82 и которые являются дальнейшим развитием станков аналогичных моделей серии М.

Технические характеристики станков моделей 6р82г

Примечания

1. Полную величину указанных в паспорте ходов можно использовать только при отсутствии деталей и устройств, ограничивающих перемещение стола, салазок или консоли, например:
• при использовании поворотного круглого стола с приводом, а также делительной головки с гитарой продольный ход сокращается;
• при установке в шпинделе оправки с фрезой и серьги на хоботе сокращается вертикальный ход;
• при установке обрабатываемой детали или приспособления, свисающих между столом и зеркалом станины, сокращается поперечный ход салазок;
• вертикальные перемещения при крайнем заднем положении салазок ограничиваются сухарями шпинделя в случае расположения их по вертикали или при вращении шпинделя. При этом необходимо установить ограничительные упоры с учетом отключения подачи в пределах ограничения перемещения стола, салазок или консоли.
2. Во всех случаях использования полных паспортных ходов с механической подачей необходимо проверить возможность работы на холостом ходу и при обработке внимательно наблюдать за работой станка.
3. В связи с наличием перебегов перемещаемых узлов по инерции фактическая величина механических ходов уменьшена на величину 10—20 мм, в соответствии с чем привернуты ограничительные кулачки.
4. Поворот стола до 45° у станка 6Р83 обеспечивается при сдвинутых в крайнее переднее положение салазках, а у станка 6Р82 — еще и при снятом заднем кулачке ограничения поперечного хода.
5. Приведенные габаритные размеры станков характеризуют «упаковочные» или наибольшие их размеры при условии установки перемещающихся узлов в среднее положение.
6. Если частота тока в сети питания станков равна 60 Гц, то число оборотов электродвигателей равно: главного движения — 1750 привода подач — 1730 насоса охлаждения — 3360.

Связанные ссылки. Дополнительная информация
