Ленточная пила сделана из высокоуглеродистой стали, что обеспечивает максимальную стабильность пильной ленты при пилении.
Чтобы добиться максимальной отдачи от станка бревнопильного ленточного Кедр-2 необходимо соблюдать следующие условия:
- необходимо выставить полотно пильной ленты на шкивах: расстояние от впадины зуба до кромки шкива;
- правильно выставить направляющие ролики по горизонтали и вертикали;
- при заточке пильной ленты форма зуба должна повторяться в точности;
- разводка зубьев пильной ленты должна отвечать выполняемой работе, например: при пилении бревна диаметром 20 см по сравнению с бревном диаметром 80 см объем опилок, которые надо удалить из пропила приблизительно в 3,5 раза больше.
В процессе пиления пилы разогреваются и, как следствие этого, увеличиваются в длину. Остывая, пилы стремятся сжаться до своего первоначального размера, вследствие чего в них возникают избыточные напряжения. Помимо этого в пиле остается «память» от формы двух шкивов, поэтому пилить надо на минимально возможном натяжении пильной ленты (150 кГ/см для ленты шириной 50 мм и 150 кГс/см для ленты шириной 35 мм).
Внимание! В процессе работы, особенно в первые 10-15 минут ленточная пила нагревается и ее длина увеличивается. Необходимо подтянуть пилу.
Для снятия вибрации ленточной пилы в процессе пиления служат поддерживающие ролики.
СНИМАЙТЕ натяжении пилы, как только прекратили пилить.
Как понять правильно ли разведена ваша пила?
Развод можно считать оптимальным, когда между полотном пилы и деревом, которое она распиливает, находится смесь из 65-70% опилок и 30-35% воздуха.
Внешним проявлением того, что ваша пила разведена правильно, является то, что выбрасывается из пропила 80-85% опилок.
В случае, когда Вы развели пилу слишком сильно, остается много воздуха и недостаточное удаление количества опилок.
В случае не до разводки пилы на поверхности доски остаются плотно прессованные горячие опилки.
Пила, которая разведена слишком сильно, будет пилить рывками, разведенная недостаточно будет пилить волнами.
Еще один очень важный момент: разводить следует только верхнюю треть зуба, в процессе пиления должен участвовать только острый уголок на самой вершине зуба.
Точить пилу с минимальным съемом металла (т.е. зачистить заусенцы) и затем разводить.
При входе в бревно пила делает скачек вверх и пилит ровно практически до конца бревна, после чего падает вниз. Это явление получило название «отжатия», т.е. пилу отжимает. Вызвано это слишком большим углом заточки зуба. Следует уменьшить угол заточки на пару градусов.
При входе в бревно пила делает скачок вверх и доска получается кривая «как сабля». Это вызвано, скорее всего тем, что угол заточки слишком большой, а развод недостаточен. Следует уменьшить угол заточки зуба и увеличить развод. Пила «ныряет» вниз и доска получается кривая «как сабля».
На доске остается слишком много опилок, и они рыхлые на ощупь. Развод недостаточен, следует его увеличить. Угол заточки уменьшить.
Пропил идет волной. Если пила острая, то это происходит вследствие слишком маленького развода, следует увеличить развод.
Тупая, ни разу не переточенная пила трескается по впадинам зуба. Это вызвано тем, что полотно недостаточно разведено для работы, которую им пытаются выполнить, либо тем, что полотном продолжали пилить, после того как оно затупилось.
Пила покрывается трещинами сзади. Это вызвано тем, что задние упоры направляющих роликов стоят слишком далеко от тыльной стороны полотна.
На полотно пилы «накатываются» опилки. То вызвано тем, что пила недостаточно разведена и в пропиле не остается достаточно воздуха, полотно пилы трется об опилки, разогревается и древесная пыль напекается на пилу. Увеличить развод.
Опилки «накатываются» на внутренней поверхности зуба, но на поверхности пилы этого не происходит. Это обусловлено плохим качеством заточки (слишком большая подача или слишком большой съем металла и, как результат, плохое качество поверхности на впадине зуба), либо слишком большим углом заточки зуба, либо тем, что полотном продолжали пилить после того, как оно уже затупилось.
После заточки полотно покрывается трещинами на впадинах зубьев. Во время перезаточки, за один раз сняли слишком большое количество металла в результате чего получиться перекал поверхности зуба.
Многие проблемы создаются тем, что заточной камень недостаточно часто и аккуратно заправляется.
В среднем, в процессе работы на пилораме используются 4-5 пилы, которые меняются через каждые 1,5..2 часа в зависимости от породы древесины и степени изношенности полотна.
Для пилорам, установленных в отдаленных районах или работающих в двух-трех сменном режима рекомендуется приобретать большее количество ленточных пил.
Каталог кедр — купить профессиональное оборудование в россии и снг с доставкой
Уже более 9 лет ГРУППА КОМПАНИЙ «НОВЫЕ ТЕХНОЛОГИИ» поставляет электрические, бензиновые, дизельные, гибридные, дисковые, ленточные пилорамы, оцилиндровочные, кромкообрезные, заточные, разводные станки, дровоколы. Накопленный опыт и применение комплектующих от ведущих производителей — это главные причины выбора потребителей в нашу пользу
Каталог продукции КЕДР
Каталог продукции компании кедр
Станок укомплектован дисковыми пилами с твердосплавными напайками и подрезными ножами, которые без труда справляются с любой поставленной задачей – пилят необработанную, смолистую, твердую, сучковатую древесину. Распускают бревно практически на все виды пиломатериала – брус, доску, шпалу, бруски и даже шпон. За счет функциональности расширены границы использования пилорам. Наряду с деревообрабатывающим, лесопильным производством, станки востребованы на мебельных фабриках, в частном секторе.
Вместе с пилорамой поставляются 2 пильных диска
∅ см50∑ (куб. м.)20 кВт:2×11 кг830есть

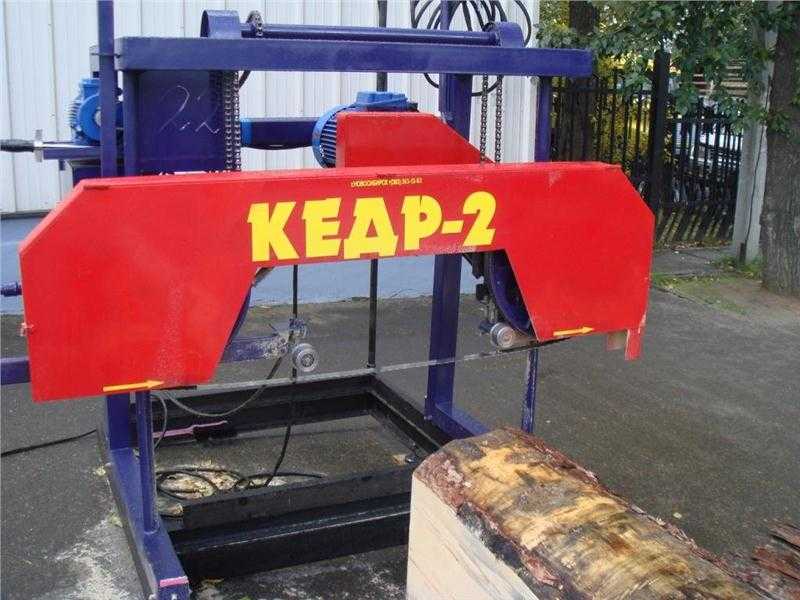

Кедр-2 общий вид пилорамы ленточной
Фото пилорамы ленточной Кедр-2
Фото пилорамы ленточной Кедр-2
Фото пилорамы ленточной Кедр-2
Фото пилорамы ленточной Кедр-2
Пульт управления ленточной пилорамой Кедр-2
Пульт управления пилорамы ленточной Кедр-2. Смотреть в увеличенном масштабе
Механизм подъема/опускания пильной каретки
Механизм подъема/опускания пильной каретки. Смотреть в увеличенном масштабе
Комплект поставки ленточной пилорамы кедр-2
- механизма подъема;
- трехсекционные направляющие рельсового пути;
- рама пильного агрегата;
- траверсы;
- электродвигатель
- успокоитель базирующий;
- успокоитель подвижный.
Обзор популярных моделей
Теперь, для более близкого ознакомления с продукцией фирмы «Кедр», стоит провести обзор на самые популярные модели, которые сделали производителя достаточно известным в своей сфере.
«Кедр-М» – небольшая ленточная пилорама, оснащённая всем необходимым для того, чтобы качественно выполнять свою работу. Заводя речь об особенностях этого агрегата, стоит отметить небольшие размеры и производительность. Будучи «младшей» моделью первого аналога «Кедр», данная техника рекомендуема к приобретению тем, кто только начинает свой путь в лесозаготовочном бизнесе. Длина обрабатываемого материала – от 0,5 до 6,5 метров в стандартной комплектации, а при покупке дополнительной секции для рельсового пути можно обрабатывать брёвна до 9,05 метра.
Если вы собираетесь изготавливать брусья и доски, то их максимальная толщина не должна превышать 270 мм. Ширина обрабатываемых брёвен может достигать 710 мм, за одну полную рабочую смену производительность данного агрегата позволит обработать от 5 до 10 куб. м. леса. Диаметр пильных шкивов равняется 510 мм, а скорость пильной ленты – около 30 м/с, благодаря чему эта техника и стала известна среди покупателей. Установлен электрический двигатель с мощностью 7,5 кВт, для подъёма и опускания пильного механизма возможна только ручная настройка.
Напряжение в 380 В, габариты станка – 7650х1600х400 мм. Вес составляет 600 кг, что на 100 меньше, чем у «старшей» модели, при этом мощность и производительность на таком же уровне. Ключевая разница состоит лишь в ширине обрабатываемого материала.
«Кедр-2» – дисковая модель, ставшая популярной благодаря своей производительности, высокой мощности и оптимальной стоимости. Имея такие преимущества, этот станок может окупить себя за достаточно короткий срок. Длина обрабатываемых брёвен – от 0,5 до 6,5 метра, а при установке дополнительной секции для рельсового пути этот показатель увеличится ещё на 2,55 метра.
Что касается составных частей пилорамы и их параметров, то диаметр пильных шкивов равняется 510 мм, а скорость пильной ленты – около 30 м/с. Для привода пилы установлен электрический двигатель мощностью в 11 кВт, также имеется двигатель для подъёма и опускания пильного механизма с мощностью в 0,55 кВт. Подача пильной каретки ручная, напряжение составляет 380 В, вес – 700 кг. Габариты – 7650х1800х1600 мм в соответствии с ДШВ. Рекомендуемая длина для ленточного полотна – 4026 мм, а ширина – от 32 до 40 мм.
Этот агрегат является одним из самых лучших от данного производителя по соотношению своей производительности, эффективности и цены. Рекомендуется для приобретения в случаях расширения предприятия и увеличения производственных мощностей.
«Кедр-5» – самая мощная и эффективная техника от представленной фирмы. Лучшие характеристики в совокупности с широкой комплектацией и возможностями делают эту модель предпочтительной для того, чтобы сделать её опорой крупного предприятия.
Длина пилы – 4928 мм, а ширина – 32-40 мм. При этом диаметр пильных шкивов составляет 600 мм, скорость пильной ленты – до 30 м/с. Максимальная ширина обрабатываемых брёвен – до 1150 мм, имеется электрическое поднимание и опускание пильной каретки. Размеры – 8000х2200х1720 мм, масса станка – 730 кг.
Обслуживание
Эксплуатация является важной частью рабочего процесса. Для надлежащего применения пилорам «Кедр» в первую очередь следите за состоянием техники и проверяйте её перед каждым запуском. Так как установлен электрический двигатель, то не забывайте о том, чтобы провод питания находился в безопасности, а внутрь электроники не попадала влага или жидкости.
Комплектация предусматривает наличие пил, поэтому требуется особое внимание по отношению к ним.
Не изменяйте конструкцию техники, ведь в таком случае производитель не сможет вам гарантировать безопасность и работоспособность своей продукции.
Особенности
Рассмотрим, чем же так привлекательна представленная продукция.
- Широкий модельный ряд. Вы можете подобрать технику по своему усмотрению и предпочтениям, так как у данного производителя имеются экземпляры различных направлений и модификаций, которые делают каждый агрегат более универсальным. Любая модель представлена в нескольких вариациях, что делает выбор более простым.
- Небольшая стоимость. В сравнении с другими агрегатами отечественного производства, пилорамы «Кедр» отвечают соотношению цена/качество, благодаря чему вы сможете достаточно быстро окупить деньги, вложенные в технику.
- Мобильность. Большинство пилорам этой фирмы имеют оптимальные размеры и вес, поэтому расположить их даже на небольшой площади не составит каких-либо проблем. Стоит отметить, что имея разную мощность и комплектацию, модели всё равно сконструированы таким образом, чтобы занимать немного места.
Именно небольшие габариты нравятся основной части потребительской базы.
Пильный механизм
Пильный механизм состоит из двух шкивов, на которые натянута ленточная пила, приводного электродвигателя и двигателя подачи с редуктором.
Пильный механизм смонтирован на траверсе (пильной каретке). Траверса подвешена на роликовых цепх к раме и перемещается вверх-вниз от отдельного электродвигателя подачи с редуктором обеспечивая настройку на требуемый размер распиливаемого материала. Величина перемещения определяет толщину отпиливаемой от бревна доски.
На траверсе установлены приводной и натяжной шкивы, между ними смонтирован механизм натяжения ленточной пилы. Приводной шкив соединен с электродвигателем клиноременной передачей. На траверсе установлены, также, подвижные и базирующие поддерживающие ролики, защитные кожуха шкивов и ленточной пилы.
Натяжение ленточной пилы осуществляется с помощью динамометрического ключа.
Усилие натяжение ленточной пилы при подготовке ее к работе должно соответствовать усилию, рекомендованному поставщиком пил.
Принцип работы и особенности конструкции станка кедр-2
Ленточная пилорама Кедр-2 представляет из себя раму, которая перемещается на роликах по рельсовому пути. Перемещение рамы осуществляется оператором вручную.
Работа на станке кедр-2
Работа на станке предусматривает поэтапное выполнение следующих процедур:
- установить бревно на опоры рельсового пути, закрепить с помощью упоров и зажимов;
- выставить нужную толщину доски по линейке;
- открыть кран подачи смазывающей жидкости;
- включить двигатель привода ленточной пилы;
- произвести распиловку бревна, перемещая пильный аппарат по рельсовому пути;
- поднять траверсу и вернуть пильный агрегат в исходное положение.
После окончания работы, станок необходимо отвести в исходное положение, закрыть кран подачи смазывающей жидкости, ослабить натяжение ленточной пилы, произвести уборку станка.
Рельсовый путь
Рельсовый путь является основанием станка и состоит из трёх секций (по заявке заказчика рельсовый путь может поставляться с большим количеством секций). Рельсовые секции это швеллеры, сваренные между собой и установленные на регулируемые по высоте рельсовые опоры. Для уменьшения шума при работе пилорамы на швеллеры наваривается калиброванная проволока.
При установке пилорамы на новом месте рельсовый путь выравнивается по горизонтали. Точность (разнотолщинность) выпиленных изделий во многом зависит от точности установки рельсовых путей.
Между рельсами установлены опоры под бревно, на которых с помощью упоров и зажимов его закрепляют.
Сведения о производителе ленточной пилорамы кедр-2
Производителем ленточнопильного станка Кедр-2 является компания Кедр ООО г. Новосибирск.
Список литературы:
Технические характеристики пилорамы ленточной кедр-2
| Наименование параметра | Кедр-2 | Кедр-2М | Кедр-3 | Кедр-4 |
|---|---|---|---|---|
| Основные параметры | ||||
| Диаметр распиливаемого бревна, мм | 1100 | 730 | 1100 | 1100 |
| Длина распиливаемого бревна, м | 0,5..7,65 | 0,5..6,5 | 0,5..7,65 | 0,5..7,65 |
| Толщина доски на выходе, мм | 1..270 | 1..270 | 1..270 | 1..270 |
| Толщина последней доски на выходе, мм | 15 | 15 | 15 | 15 |
| Диаметр пильных шкивов, мм | 510 | 510 | 510 | 510 |
| Длина рельсового пути, мм | 7650 (2550 х 3) | 7650 (2550 х 3) | ||
| Скорость пильной ленты (скорость резания), м/с | 30 | 30 | 30 | 30 |
| Привод подъема/ опускания пильного блока | электр. | электр. | электр. | ручн. |
| Привод перемещения пильной каретки | ручн. | ручн. | ручн. | ручн. |
| Ширина пильной ленты, мм | 32..40 | 32..40 | 32..40 | 32..40 |
| Толщина пильной ленты, мм | 0,9..1,1 | 0,9..1,1 | 0,9..1,1 | 0,9..1,1 |
| Шаг зубъев, мм | 22 | 22 | 22 | 22 |
| Длина пильной ленты, мм | 4026 | 3630 | 4026 | 4026 |
| Электрооборудование станка | ||||
| Род тока питающей сети | 380В 50Гц | 380В 50Гц | 380В 50Гц | 380В 50Гц |
| Количество электродвигателей на станке, шт | 2 | 2 | 2 | — |
| Электродвигатель пилы — номинальная мощность, кВт (л.с.) | 11 | 11 | 7,5 | (13) |
| Электродвигатель подъёма-опускания, кВт | 0,55 | 0,55 | ||
| Габарит и масса станка | ||||
| Габарит станка (длина х ширина х высота), мм | 7650 х 1800 х 1600 | 7650 х 1800 х 1400 | 7650 х 1800 х 1600 | 7650 х 1800 х 1600 |
| Масса станка, кг | 350 | 600 | 320 | 310 |
