Как сделать станок для заточки ножей своими руками —

Основание станка

Большинство деталей для заточного станочка можно изготовить буквально из чего угодно, следуя общему принципу устройства. Как пример возьмём ламинированную или полированную ящичную фанеру толщиной 8–12 мм, которая повсеместно применялась при изготовлении корпусов советской радиотехники.

Основание должно быть тяжёлым — около 3,5–5 кг — иначе станок будет неустойчивым и непригодным для заточки тяжелого рубящего инструмента. Поэтому приветствуется включение в конструкцию стальных элементов, например, основание корпуса можно «подковать» уголком 20х20 мм.

Из фанеры нужно выпилить лобзиком две детали в форме прямоугольной трапеции с основаниями 170 и 60 мм и высотой 230 мм. При резе оставляйте припуск 0,5–0,7 мм на обработку торцов: они должны быть прямыми и точно соответствовать разметке.

Третья деталь — наклонная плоскость из фанерной дощечки размерами 230х150 мм. Она устанавливается между наклонными сторонами боковых стенок, при этом трапеции боковинок опираются на прямоугольную боковую сторону.

Другими словами, основание станка — это своего рода клин, но наклонная плоскость должна выступать в передней части на 40 мм. По торцам боковых стенок отложите рейсмусом две линии с отступом вполовину толщины фанеры. Просверлите в каждой дощечке по три отверстия для скрепления деталей шурупами. Перенесите сверловку на торцы наклонной части, временно соедините детали основания.

В задней части боковые стенки соединяются бруском 60х60 мм, который крепится в торец двумя шурупами с каждой стороны. В бруске нужно изготовить 10 мм вертикальное отверстие с отступом в 50 мм от центра, то есть 25 мм от края. Чтобы быть уверенным в вертикальности, лучше сперва сверлить тонким сверлом с обеих сторон, а затем расширять.

Основные ошибки

Как может показаться на первый взгляд, заточка — это просто, но если углубиться в сам процесс, то можно заметить довольно большое количество различных нюансов. Большинство людей допускают банальные ошибки при заточке ножей, что приводит к неравномерному затачиванию или к порче ножа. Распространенные ошибки при заточке:

• Режущая кромка не была доточена. В результате по бокам образуются небольшие заусеницы, которые временно придают остроту лезвию, а после непродолжительной работы ножом лезвие опять становится тупым. Для предотвращения этой проблемы следует тщательно дотачивать обе кромки, а затем, по мере заточки, пользоваться наждачной бумагой или кругом разной зернистости.
• Наличие краски, масла, грязи на острие. Суть в том, что при точении жир, грязь масло и другие компоненты смешиваются со шлифовальными абразивами и приводят к появлению царапин и микросколам лезвия. После такого точения лезвие быстро тупится.
• Важную роль играет нажим. Необходимо запомнить одно простое правило: острота зависит не от применяемой силы, а от длительности заточки. Чрезмерно сильный нажим приводит к откалыванию микрочастиц от лезвия и к некачественной заточке.
• Неправильный выбор угла. Угол может меняться — в зависимости от марки стали и от предназначения инструмента. Для домашних кухонных ножей он составляет 20 — 25 градусов. Для остальных типов лезвий, которым предстоит выдерживать большие нагрузки и работать с твердыми материалами, угол будет равен 40 градусов.

Руководствуясь простыми, но в то же время уместными правилами для заточки, можно не только сэкономить время, но и не испортить изделие.​

Основание

Перед сборкой основы необходимо распилить лист фанеры размером 230 х 40 на две части. Пилить необходимо вдоль длинной стороны косой линией так, чтобы получилось две части в виде трапеции размерами 230 х 30 х 10. Либо можно сразу взять два отрезка фанеры указанного размера.

Сначала к большему листу прикручивают саморезами одну боковину, затем – вторую. Большой лист располагают так, выборка находилась в передней части основы. В задней части короба закрепляют саморезами (не менее 2 на каждую боковину) деревянный брусок. На расстоянии 25 см от левой боковины, в бруске сверлят отверстие, диаметр которого равен диаметру наружной резьбы футорки.

Снизу и сверху в брусок вкручивают футорки соосно друг другу. Это будет место крепления регулировочной шпильки.

Основные этапы работ

На следующем этапе необходимо будет соединить две металлических пластины между собой с помощью петель.

К одной из пластин автор прикручивает уголок.

Предварительно нужно будет просверлить в нем отверстие и нарезать резьбу под барашковый болт.

По краям одной из пластин в просверленные отверстия вкручиваются стальные ручки с резьбой на конце. Между пластинами крепится одна пружина.

В отверстие в уголке вкручивается барашковый болт. Он нужен, чтобы регулировать угол наклона второй (рабочей) пластины.

На подошву основания мастер приклеивает с помощью двустороннего скотча кусок поликарбоната.

Дополнительно нужно просверлить три отверстия в рабочей пластине под болты — на них будет опираться нож или заготовка для ножа. Для фиксации ножа используется струбцина.

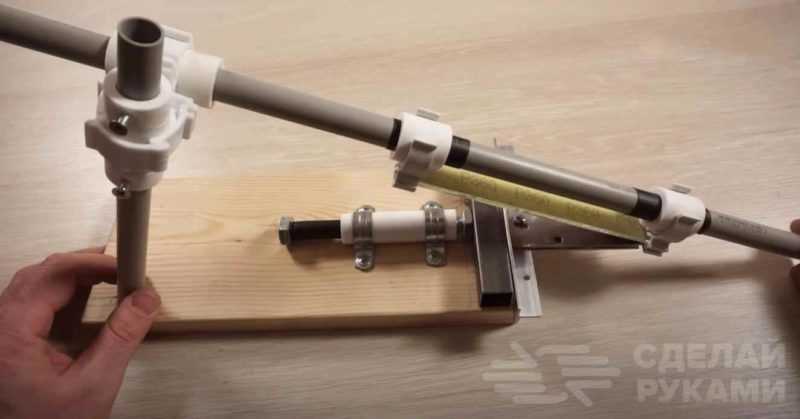

Что представляет собой поворотная точилка

Поворотная точилка – сборная система для заострения ножей с механизмом, позволяющим работать с обеими сторонами лезвия без извлечения клинка из тисков. Она состоит из:

• основы, крепящейся на ровной поверхности;
• вертикальной направляющей с шарниром и отметинами углов заточки;
• подвижного направляющего стержня, на котором крепятся абразивные бруски;
• упора с тисками для клинка, оснащенного поворотным механизмом.

Можно выбрать любой нужный угол заточки, закрепить на соответствующем делении шарнир и направляющий стержень, работать с прямой или серрейторной кромкой.

Выбираем электродвигатель

Из старой стиральной машины марки «Вятка», «Рига», «Сибирь» нужно извлечь двигатель. Пригодится также пускатель и выключатель. Может возникнуть проблема с присоединением точильного камня: вал двигателя не имеет резьбы и не совпадает диаметром с размерами отверстия точильного круга.

Частота вращения в 2700 об/мин. и указанная мощность являются оптимальными параметрами для точильного круга диаметром 150 мм. Увеличение частоты вращения приведет к разрушению камня.

Вытачиваем фланец

Решение данной задачи выполняется поэтапно.

1. Подготавливаем чертеж, на котором указываем диаметр вала двигателя, тип и размер резьбы (при наличии) и внутренний диаметр точильного камня.
2. На токарном станке с помощью специалиста вытачиваем фланец, на нем нарезается резьба, после чего он насаживается на вал двигателя.
3. Фланец фиксируют болтом и гайкой.

Важно: от направления вращения вала электродвигателя зависит направление нарезки резьбы. Если вал вращается по часовой стрелке – необходима левосторонняя резьба, если в другую сторону – правосторонняя. В противном случае гайка будет раскручиваться и камень не удержится на валу.

Как сделать бюджетную точилку для ножей

Необходимые материалы:

• фанера или МДФ;
• деревянный брусок;
• круглая труба (из стали или алюминия);
• гайки;
• резьбовая шпилька;
• профильная труба.

Особенность данной конструкции заключается в том, что для нее нет необходимости изготавливать основание — все элементы конструкции на время заточки ножа можно закрепить прямо на рабочем столе.

Первым делом надо изготовить направляющую втулку для ручки с бланком.

Из куска фанеры или МДФ вырезаем круглую заготовку требуемого размера, после чего высверливаем по центру отверстие. В получившееся кольцо запрессовываем кусок круглой трубы.

В направляющую втулку будет вставляться круглая труба. Можно взять стальную, но дабы не утяжелять конструкцию, лучше использовать алюминиевую трубку.

Далее нам потребуется колесико с креплением от тумбы или кресла.

Само колесико (в данном случае оно имеет форму шара) удаляем. Вместо него крепим с помощью 2-х саморезов направляющую втулку.

К торцу круглой трубы привариваем гайку. Если вы используете алюминиевую трубку, то ее можно округлить и запрессовать внутрь. Либо можно припаять гайку с помощью специального припоя.

В приваренную гайку вкручиваем отрезок резьбовой шпильки.

Крепление с втулкой прикручиваем к торцу деревянного бруска, который крепится на рабочем столе в вертикальном положении. В направляющую вставляем ручку.

От прямоугольной профильной трубы отрезаем две одинаковых заготовки, и сверлим в них отверстия.

Надеваем заготовки на резьбовую шпильку, и фиксируем гайками. Между прижимами устанавливаем бланк для заточки ножа.

https://www.youtube.com/watch?v=opM1afRob6o

Сам нож или топорик крепится на краю рабочего стола с помощью шурупов.

Как сделать электрический станок?

Чтобы самому сделать, по сути, электроточилку, нужно подготовить все необходимое.

В этом списке будут:

• ненужная зарядка на 12 вольт;
• моторчик на 12 вольт;
• выключатель;
• малый отрезок двужильного мягкого медного провода;
• круглый камень для бормашины, 2 см в диаметре;
• цанговый патрон для оси моторчика;
• тугой отрезок трубы для моторчика;
• 2 шурупа.

Из инструментов пригодятся паяльник, бормашинка, отвертка, ножницы, надфиль, маркер, молоток, плоскогубцы.

Процесс изготовления самодельного заточного электростанка описан ниже.

1. Разобрать зарядник, выбрать на корпусе место для выключателя, отметить его маркером. Бормашинкой и отрезным диском выпилить отверстие. Края выровнять надфилем, примерить выключатель.
2. Отрезать медные провода нужной длины, снять оплетку с окончаний, пролудить окончания оловом, припаять к выключателю.
3. Один провод спаять с клеммой зарядного контакта, второй вывести наружу через корпусное отверстие. Припаивается провод и ко второй клемме зарядника, соответственно, вывести через второе отверстие для клеммы. Можно собирать корпус.
4. Выходные провода припаять к клеммам моторчика. Плоскогубцами выпрямить края металлического вкладыша, просверлить в углах отверстия на 2 мм. Он используется как хомут, прижимающий двигатель к корпусу. Движок с хомутом на подходящие шурупы крепится к корпусу.
5. Нужно сделать защитный кожух от искр, он же станет фиксировать лезвие – в данном случае используется туба от композитного клея. Цанговый патрон собирается воедино, в него устанавливается плоский камень для заточки, все это затягивается плоскогубцами. На верхушку движка надевается подходящая труба, маркером помечается место окончания точильного камня.
6. Бормашинкой и режущим диском делается прорезь, обязательно под актуальным для заточки ножа углом.

Останется только сделать для мини-станка резиновый коврик, потому что дребезжать при работе он будет знатно.

Какими свойствами должна обладать точилка?

Итак, перед тем как своими руками делать приспособление для заточки ножей, надо продумать его конструкцию. А для этого необходимо ответить на вопрос: какими же свойствами должна обладать точилка для ножей:

Первое, любая приспособа для заточки ножей должна надёжно фиксировать нож не позволяя ему выпасть, но при этом не повреждая материал лезвия.

Второе, самодельная точилка для ножей должна обеспечивать удержание бруска под строго определённым углом, что необходимо для заточки всей режущей кромки с неизменным углом.

Третье, самое сложное и пожалуй самое важное, заточной станок для ножей, как сделанный своими руками, так и заводского изготовления должен позволять изменение угла установки заточного бруска, это нужно для обеспечения заточки различного инструмента и даже позволит производить заточку ступенчатых ножей.

Каретка и сменные бруски

Для точильной каретки понадобится соосно сварить 30 см отрезки шпильки М10 и гладкого ровного прутка толщиной 10 мм. Также необходимы два твёрдых брусочка размерами примерно 50х80 мм толщиной до 20 мм. В каждом бруске по центру и с отступом в 20 мм от верхнего края следует проделать 10 мм отверстие.

На штангу сперва накручивается гайка-барашек, затем широкая шайба и два бруска, снова шайба и гайка. Между брусочками можно зажать прямоугольные точильные камни, но лучше изготовить несколько сменных точильных брусков.

В качестве основы для них берите лёгкий алюминиевый профиль с плоской частью шириной 40–50 мм. Это может быть профильная прямоугольная труба или отрезки старого карнизного профиля.

Плоскую часть шкурим и обезжириваем, «Моментом» наклеиваем на неё полоски наждачной бумаги разной зернистости от 400 до 1200 грит. Выбирайте наждачку на тканевой основе, а на один из брусков приклейте полосу замшевой кожи для правки лезвий абразивной пастой.

Критерии выбора параметров заточного станка

Выбирая составные части для конструирования точильного станка, необходимо учитывать следующие технические показатели устройства:

• мощность: она должна позволять обрабатывать массивные детали и инструменты (например – топор) без существенного снижения скорости вращения вала электродвигателя;
• диаметр посадочного отверстия: он учитывается для изготовления оснастки;
• диаметр заточного и шлифовального круга – подбирается в зависимости от размеров обрабатываемых деталей;
• скорость вращения: она не должна превышать 3000 об/мин (лучше ограничиться 1500 об/мин);
• возможность регулировать скорость вращения – удобная функция, необходимая для обработки разных деталей;
• масса – имеет значение при необходимости перемещения точила.

Мощный заточной станок (наждак) своими руками

Настольный точильный станок

Об устройстве заточных станков

Устройство бытовых точил подчиняется следующим правилам.

1. Основными деталями заточного станка являются станина и закрепленный на ней электродвигатель.
2. На конечной части вала двигателя крепятся лимбы, а на нем — заточной и шлифовальный круги. По бокам, перед шлифовальным и заточным кругами находятся колонны с направляющими для регулировки горизонтальной подачи обрабатываемого инструмента. Продольная подача затачиваемой детали выполняется вручную: деталь перемещается в нужном направлении.
3. Заточной и шлифовальный круги должны быть снабжены защитными кожухами.
4. На корпусе устанавливается двухкнопочный выключатель.
5. Масса станины должна быть такой, чтобы обеспечивалась устойчивость точила.
6. Для уменьшения шума и вибрации станина оснащается резиновыми ножками.

Для изготовления заточного станка можно использовать обычную электрическую дрель.

Определяем направление вращения

Направление вращения ротора электродвигателя не всегда устраивает. Чтобы его изменить, в асинхронном двигателе необходимо переключить обмотки. Для этого выполняют следующее.

1. Тестером определяем, какая из обмоток является рабочей, а какая – пусковой. Сопротивление первой – около 12 Ом, второй – примерно 30 Ом.
2. Выводы рабочей обмотки соединяем с выводами кабеля подключения к сети 220 В.
3. Один вывод пусковой обмотки соединяется с одним выводом пусковой катушки, а вторым выводом производится кратковременное касание со вторым выводом обмотки (для этого удобно использовать реле). Если направление вращения правильное – выполняем коммутацию по такой схеме.
4. Для изменения направления вращения выводы пусковой обмотки меняют местами.
5. Если пусковая катушка в схеме подключения отсутствует – направление вращения задают рукой: для этого нужно провернуть камень в нужном направлении сразу после подключения электроточила к сети.

Правильная заточка ножей

Существуют виды ножей, которые невозможно заточить самостоятельно из-за рельефных лезвий. Также заточке не поддаются ножи, сделанные из керамики. Но, как правило, качество стали у таких изделий высокое, и тупятся они крайне редко. Есть разновидность ножей низкого качества, и их приходится затачивать очень часто.

Для заточки ножей понадобятся абразивные круги. Если нет возможности приобрести готовые круги, то их можно изготовить самому с помощью деревянных брусков и наждачной бумаги разной зернистости.

Стандартным углом заточки является 20 – 30 градусов. Во время заточки выдержать угол довольно сложно, и поэтому необходимо изготовить простую точилку для ножей, в которой необязательно выдерживать оптимальный угол. Основное правило при этом процессе — соблюдение точно заданного постоянного угла. Сила здесь не требуется. Главное — чтобы брусок и лезвие встречались под определенным углом. В этом и состоит основное правило техники заточки.

Прижимная планка

Зажимная часть тоже составлена из двух частей: верх – «Г»-образная стальная пластина размерами: большая – 150 х 80, меньшая – 50 х 45, низ: прямоугольник 100х50. Последовательность сборки:

1. Укладывают «Г»-образную пластину так, чтобы ее малая часть накрывала подручник, не доходя до его наружного края на 25-30 мм.
2. Под длинную часть верхней пластины подкладывают малую, с таким расчетом, чтобы верхняя пластина полностью закрывала нижнюю.
3. В обеих пластинах сверлят два сквозных отверстия, располагая их так, чтобы на каждое из них приходилась половина площади нижней пластины.
4. Пластины скручивают болтами, располагая их так, чтобы головка болта, ближнего к подручнику, находилась сверху, а головка второго – наоборот.
5. Головки болтов приваривают каждый к своей пластине. Болты привариваются «вразбежку» для того, чтобы гайка-«барашек», накручиваемая на ближний болт, не мешала движению точильной каретки.
6. На поверхности основы проводят линию, параллельную боковинам, так чтобы она проходила через центр футорок, установленных в бруске задней части основы.
7. Отступив 40 мм от края верхней футорки и 25 мм от края подручника, по проведенной линии, лобзиком или фрезой прорезают паз, ширина которого равна диаметру болтов, приваренных к пластинам.

Сборка прижимной планки происходит так: малую пластину устанавливают снизу поверхности основы, вставив ее болт в паз. Сверху основы укладывают «Г»-образную пластину так, чтобы ее болт прошел сквозь паз и отверстие нижней пластины, а через свободное отверстие прошел болт нижней пластины.

Паз, в который вставляются болты прижимной планки, является регулировочным. Ослабив гайки, прижимную пластину можно подвинуть ближе к подручнику, или отодвинуть от него, тем самым позволяя расположить на подручнике лезвия различной ширины.

На схеме обозначены:

1. Подручник.
2. Стандартная шестигранная гайка.
3. Болт «Г»-образной пластины.
4. «Г»-образная пластина.
5. Болт нижней пластины.
6. Регулировочный паз.
7. Нижняя пластина.
8. Гайка-«барашек».
9. Корпус основы.

Гайка-«барашек» позволяет быстро снять лезвие после заточки, или установить его на станок, если ширина лезвия соответствует заданному размеру.

Приспособление для заточки ножей на электронаждаке

Электрическое точило позволят не только ускорить работу, но дает возможность получать качественные вогнутые профили кромок на лезвия, так называемую доловую заточку. Достичь таких форм посредством линейного бруска невозможно, в связи с этим данные виды приспособлений являются не взаимозаменяющими, а взаимодополняющими устройствами.

Примечательно, что человек, работая на ручном точильном приспособлении человек сам контролирует скорость и интенсивность выполняемых процессов, в то время как наждачный круг имеет постоянно высокую скорость вращения, которая может негативно повлиять на состояние ножа.

При трении, металлическая поверхность поддается сильному нагреву, что приводит в результате к «отпуску» закалки стали. У материала теряются многие свойства, он становится менее тверды, что приводит к стачиванию и появлению рваных краев. Еще одно проблемой «отпущенного» ножа является быстра потеря остроты.

Работая в таких режимах достаточно проблематично выдерживать постоянный углы, поэтому инструмент нуждается в надежной фиксации при подобной обработке.

Реализовать конструкцию такого приспособления довольно просто. По направлению вращающейся оси на наждаке присутствуют направляющие, по которым движутся каретки с ножами. Углы выдерживаются механическим путем, а усилия определятся непосредственно оператором.

Данное вид приспособления достаточно просто сделать своими руками – при этом нет необходимости в выполнении точных работ для обработки деталей из металла. Для изготовления направляющих фактически применяется подножный материал.

На верстак, возле точила выполняется крепление направляющих, при помощи которых есть возможность изменять расстояния от упоров для ножа до абразива. Это расстояние влияет на показатели угла заточки. На вертикальной штанге должны обязательно присутствовать регуляторы свободного хода вверх-вниз, обладающие прочными видами фиксации текущих положений.

Лезвие ножа должно проводится по горизонтали, с прижимом к упорному элементу. Силу при соприкосновении с наждаком нужно регулировать непосредственно в процессе работы. Обработку нужно выполнять симметрично, достаточно только сменять стороны ножа и затачивать их под такими же углами.

Применение данного способа может подойти лишь при обработке классического типа ножей. Кухонные, охотничьи, туристические и другие виды режущих плоскостей различных инструментов нуждаются в несколько ином подходе.

Простая точилка из двух уголков

За основу этой самодельной конструкции используются крепежные мебельные уголки из металла. Раздобыть их — не проблема.

Ширина одного уголка — 25 мм. Размеры — 125х125 мм. В уголках с завода просверлены отверстия, которые как раз нам пригодятся.

Если вы используете металлические уголки без отверстий, тогда придется их просверлить уже по месту.

Приступаем к изготовлению самоделки. Первым делом берем два уголка, и затачиваем края на шлифовальном станке.

В качестве основания конструкции используем отрезок фанеры. По центру высверливаем посадочное место под гайку, и запрессовываем ее туда. Потом вкручиваем в гайку резьбовую шпильку.

К основанию крепим металлическую крепежную пластину, а на шпильку накручиваем гайку, и затягиваем гаечным ключом.

Два мебельных уголка соединяем друг с другом с помощью болтов с гайками. Устанавливаем их на резьбовую шпильку, предварительно накрутив на нее две гайки. Нижний уголок упираем в упор и фиксируем эксцентриковым прижимом.

Далее отпиливаем по размеру деревянный брусочек, и сверлим в нем продольное отверстие. Вставляем в него стальной круглый пруток.

На все четыре стороны деревянного бруска приклеиваем полосы наждачной бумаги разной зернистости. Таким образом, у нас получилась ручка сразу с несколькими бланками.

Самодельное заточное устройство готово, и теперь можно приступать к сборке.

Основание крепим к столу с помощью струбцины. Кухонный или другой нож зажимаем между прижимными «губками» металлических уголков, как показано на фото ниже.

Ручку с бланками устанавливаем в одно из отверстий в верхнем уголке. При необходимости отверстия можно рассверлить сверлом большего диаметра.

Простая точилка своими руками

Любая самодельная точилка выполняет главную задачу — автоматически создает нужный угол заточки. Есть варианты попроще и посложнее. Простой вариант представляет собой держатель для брусков заточки.

Для создания наиболее простого варианта точилки потребуется несколько брусков, а именно 4. Все бруски должны быть одинакового размера. Точильный брус ставится один — этого будет достаточно.

Деревянные брусы соединяются в 2 одинаковых прямых угла. Далее между ними под нужным углом выставляется точильный брус. Для того, чтобы все углы были ровными следует воспользоваться специальными программами или транспортиром.

После того, как брус установлен, можно соединять два прямых угла в один. Для этой цели возьми стягивающие шпильки и «барашки». Закрутите как можно туже и станок для точения ножей готов.

Во время заточки следует придерживать угольник рукой, а нож держать при заточке строго вертикально, так как нужный угол уже будет выставлен. Вот вам и инструкция, как легко сделать точилку для ножей из подручных материалов.

Распространенный тип конструкции для заточки ножей — «фуганка»

Для такого приспособления необходимо использование специализированного наждака, с торцевым типом рабочей поверхности. Направляющую под каретку размещают внизу, чтобы она была расположена вдали от вращающейся оси.  Это обусловлено тем, что в данной части абразивного круга, его работа считается наиболее эффективной. Направляющие с режущими элементами перемещаются ручным способом, прижимы обеспечиваются собственным весом инструмента.

Чертеж каждого конструкционного представлен на изображении.

Данный тип станка использовался в еще в начале прошлого века, и за все время технология его эксплуатации осталась неизменной. Благодаря простоте данного устройства его легко сделать для своей домашней мастерской. Для этого подойдут любые комплектующие из металла, пластика, дерева.

Заменив режущий элемент на фуганке, можно затачивать ножи ледорубов, главное, выдержать правильны угол, который должен быть более пологим. По такому же принципу работают приспособления для заточки ножниц.

Чтобы заточить стамеску и нож от рубанка вы можете также применять можно использовать электронаждак и фиксирующие каретки. Но эти виды инструментов отличаются компактностью, и их можно заточить механическим приспособлением.

Существуют равнозначные способы – вдоль кромок, и поперек. По качеству обработка фактически идентична, в связи с этим нельзя поэтому нельзя преимущественно выделить конкретный тип приспособления.

У заводских изделий предполагаются поперечный правки лезвий.

По аналогичному принципу берется толстая фанера из которой изготавливается картека. В роли качестве направляющей можно использовать подойдут какие-либо катки, желательно в количестве более двух. Двигая станком по поверхности наждака, придается лезвию стамески идеальная форма.

Если не требуются серьезные виды заточки, для небольших правок подойдут и более простые устройства.

Закрепить на стамеску бруски с требуемыми углами наклона. Положить возле них наждак и кусочек стекла. На стеклянную поверхность нужно нанести раствор из мыла.

От эффективности таких приспособлений вы приятно удивитесь.

Для поперечных заточек – стоит сделать более простое устройство, где элемент направляющий также является в качестве опоры. На подвижную часть вертикальным образом крепят лезвие. Единственным недостатком такого является – зафиксированный угол, который устанавливается в процессе изготовления.

Но, по сравнению с ножом, возникшие отклонения от идеалов не столь критичны.

Данный тип приспособления может быть использован для затачивания рубанковых ножей. Но по причине широких размеров лезвий, процесс несколько усложняется. В связи с этим можно воспользоваться электроточилом у которого предусмотрена торцевая рабочая поверхность.

Упоры изготавливаются из деревянных брусков. Важно предусмотреть возможность изменения углов. Прижимы обеспечиваются оператором, при этом может выполняться полукруглая заточка, что очень незаменимо для плотников.

Естественно, этот аппарат удобен в использовании для заострения кромки стамесок. Если учитывая высокий показатель производительности – вы сможете восстановить инструменты даже с большим числом зазубрин.

Теперь вы знаете как можно создать самодельную точильную установку, чтобы выполнять все необходимые операции по заострению ножей в домашних условия.

Регулировка угла заточки

На шпильку, вкрученную в брусок основы, набросьте широкую шайбу и затяните гайку, чтобы стержень не проворачивался в футорках.

Регулировочную колодку нужно изготовить из небольшого бруска твёрдого материала размерами примерно 20х40х80 мм. Берите карболит, текстолит или древесину твёрдых пород.

В 15 мм от края колодка сверлится в 20 мм торец с двух сторон, отверстие расширяется до 9 мм, затем внутри нарезаем резьбу. С отступом в 50 мм от оси проделанного отверстия сверлится второе, но в плоской части детали, то есть перпендикулярно предыдущему. Это отверстие должно иметь диаметр около 14 мм, кроме того, его нужно сильно развальцевать круглым рашпилем.

Колодка накручивается на шпильку, так есть возможность относительно точно регулировать высоту проушины без сложной системы винтовых фиксаторов как в оригинальном станке, что на практике реализовать чуть труднее. Чтобы колодка была неподвижной при работе, её с обеих сторон нужно контрить гайками-барашками М10.

Самодельная приспособа для заточки ножей на гриндере

В данном обзоре рассказываем, как своими руками изготовить простое самодельное приспособление, с помощью которого вы сможете заточить нож под нужным вам углом.

Помимо этого, используя эту самоделку, можно также делать на ноже спуски лезвия.

Само приспособление используется в связке с гриндером, который вы также можете сделать своими руками.

Большую часть материалов для изготовления приспособы автор нашел в металлоломе.

Советуем также прочитать: как изготовить садовый секатор из диска для циркулярки. Первым делом необходимо отрезать две металлических пластины толщиной 5 мм. Сверлим в них отверстия.

Самодельное приспособление для заточки любых ножей

Каждый мастер, который имеет дело с профессиональной заточкой ножей, знает, насколько это трудоемкий процесс. Однако можно сделать своими руками простое приспособлению, которое поможет заточить нож под требуемым углом.

Причем сам процесс заточки любого кухонного ножа займет буквально несколько минут.

Кстати, материалов для изготовления данной самоделки тоже потребуется мало. Для этого приспособления потребуются:

• небольшой L-образный уголок;
• шпилька или обрезанный длинный болт;
• колпачковая гайка (шпилька и гайка должны иметь одинаковый размер — М5) и барашковая гайка М5.

Также для данной самоделки понадобятся: два неодимовых магнита с отверстием, болты и гайки М3 и гайка М5 с пластиковым ободком.

Сборка заточного станка

Окончательная сборка заточного станка состоит из следующих этапов.

1. Из стальных уголков с помощью сварочного аппарата изготавливается станина.
2. Электрический двигатель со шкивами прикручивается к станине винтами и гайками. Для предупреждения раскручивания гаек под воздействием вибрации используют граверы или дополнительные гайки.
3. Из уголка изготавливается и устанавливается планка, регулирующая наклон затачиваемой детали.
4. Из листового металла изготавливается и крепится защитный кожух. Толщина его должна быть 2-2,5 мм.
5. Из оргстекла вырезают шторку, которую крепят к верхней части выреза в защитном кожухе навесным способом.
6. На станине крепится кнопка пускателя. Сетевой кабель должен проходить в стороне от движущихся частей станка.
7. После сборки выполняется пробный пуск и проверка работы точила. При этом не должно быть сильных биений заточного камня и вибраций станины.

Важно: необходимо, чтобы между шлифовальным кругом и плитой верстака соблюдалось безопасное расстояние (минимум 10 мм).

Пользуясь приведенными в статье рекомендациями, вы сможете самостоятельно изготовить точильный станок, отзывы о работе которого будут самые положительные. Важно не забывать о технике безопасности и всегда работать в защитных очках.

В завершение предлагаем ознакомиться с видео, на котором конструктор ознакомит вас с еще одной конструкцией точильного станка.

Советы по эксплуатации

Как же пользоваться станком, чтобы ножи точились правильно, а человек, его использующий, не поранил себя – все кроется в 5 основных советах.

1. Все движения ножом должны быть только плавные, никаких рывков, ничего быстрого, без спешки.
2. Нажимать на лезвие нужно равномерно, а каким именно будет усилие, решается в каждом случае индивидуально.
3. Лезвие равномерно точится по всей длине.
4. Если нужно, нож придется остужать опусканием в воду.
5. После того как заточка завершена, лезвие можно отшлифовать с наждачкой (зернистость – не более 800).

Протестировать качество заточки можно так: лист бумаги положить на стандартную разделочную доску, провести по листу ножиком.

Если заточено плохо, лист порвется или изомнется. Если хорошо, он будет недвижим, и при этом на нем появится ровный рез. Все просто и ясно.

Пусть самодельный станок будет безупречным с инженерной точки зрения и выполняет свою работу долго и качественно!

Станок для заточки из фанеры

С помощью предыдущего варианта точилки будет проблематично заточить лезвия нестандартных режущих инструментов. Например, им нелегко точить лезвия ножей деревообрабатывающего инструмента. Для изменения способа фиксации затачиваемого лезвия предлагается другой вариант приспособления.

Конструктивно устройство выглядит в виде короба, на одной стороне которого расположен узел крепления лезвия, а на другой – стержень фиксации подвижного элемента (каретки) с закрепленным точильным камнем.

Мастер, который будет создавать устройство, может применить любой из подходящих стройматериалов, но в представленной конструкции применена многослойная фанера.

Для создания устройства применены материалы и инструменты:

• 2 листа фанеры, толщиной 6-10 мм, один – размером 230х40 мм, второй – 230х150 мм;
• 2 бруска из твердых пород дерева, один – размером 150х50х50, второй – 70х50х30 мм;
• 2 карболитовые или стеклотекстолитовые прижимные шайбы (бобышки) 50х50х6 мм;
• 2 стальные шпильки с резьбой М10, длиной 250 и 500 мм;
• 2 отрезка листовой стали Ст.3, толщиной 1 мм;
• отрезок трубы квадратного сечения 40х40, длиной, равной длине точильного бруска;
• 2 мебельные футорки, (внутри – М10);
• 4 гайки-«барашки» М10;
• наждачная ткань;
• ножовка по дереву;
• стамеска или долото;
• углошлифовальная машина;
• дрель с набором сверл;
• молоток;
• набор гаечных ключей;
• отвертка;
• сварочный аппарат с электродами;
• нож сапожный;
• саморезы, болты, гайки, шайбы.

Сборочный чертеж приводиться не будет, потому что изделие несложное, и сделать его нетрудно. Первым этапом создания станка для заточки ножей будет изготовление фанерного короба-основания.

Точилка для ножей из мебельной направляющей

У каждого мастера свое мнение по поводу того, какие материалы лучше использовать, чтобы изготовить самодельное приспособление для заточки кухонных и других ножей.

Хотя в большинстве случаев домашние умельцы просто исходят из того, что есть в данный момент под рукой — чтобы не тратить много времени на поиски подходящих материалов, и на выходе получилось недорого.

Давайте рассмотрим еще один простой способ, как изготовить самодельную точилку для ножей своими руками (в данном случае из куска доски и мебельной фурнитуры).

Необходимые материалы:

• доска или фанера толщиной 18-20 мм;
• мебельная направляющая;
• крепеж — болты или шурупы;
• ручка от закаточной машинки.

В качестве основания можно использовать кусок доски или фанеры длиной 400 мм. На одном конце основания крепится опорная площадка, на другой — стол для ножа.

К опорной площадке крепится обычная мебельная направляющая. Столик прикручиваем на один саморез (или можно закрепить его на болт), чтобы он был поворотным.

Поверхность рабочего столика должна быть наклонной — примерно под углом от 15 до 22 град. Нож или другой режущий инструмент крепится к столику на саморезы.

Основание самодельной ножеточки крепится к столу или другой горизонтальной поверхности с помощью струбцины.

Используя эту универсальную точилку, можно точить ножи, стамески, топоры. Развернув опорный столик на 180 градусов, можно даже затачивать затупившиеся лезвия ножниц.

Бланк можно изготовить из ламинированной фанеры, оргстекла или обычного стекла. Крепится он к нижней части мебельной направляющей.

Точилка из роликов от стеклореза

Наверняка, у многих в домашней мастерской валяются без дела старые стеклорезы (возможно, даже еще из далекого советского прошлого).

Так вот из них можно изготовить вполне годную точилку для заточки ножей.

Помимо стеклорезов, для изготовления самоделки также понадобятся латунные втулки, на одном конце которых имеется отверстие с резьбой М3, а на другой — резьбовая шпилька с аналогичной резьбой.

Что касается количества деталей, то для изготовления одной самодельной ножеточки понадобится 10 роликов от стеклореза (изготовлены они из карбида вольфрама) и четыре латунных втулки.

В каждой втулке необходимо будет просверлить отверстия. Но не сквозные, а примерно наполовину толщины стенки.

Далее понадобится алюминиевая пластина. Сверлим в заготовке отверстия по краям, нарезаем резьбу, и вкручиваем латунные втулки — по две штуки с каждой стороны.

Отрезаем два куска стального стержня толщиной 1 мм, и надеваем на него ролики от стеклореза и гайки. Вставляем стержни в отверстия в латунных втулках. Для надежности фиксируем концы стержней с помощью оловянного припоя.

Алюминиевую пластину прикручиваем к ручке одного из стеклорезов, предварительно просверлив необходимые крепежные отверстия.

Принцип работы данного приспособления прост до безобразия. Лезвие ножа вставляем между роликами, и за счет движений вперед-назад затачиваем режущую кромку под необходимым углом.

Пошаговый процесс изготовления данного точильного приспособления с комментариями от мастера показан на видео ниже. Идея самоделки принадлежит автору A Craft.

В целом, конструкция получилась довольно компактной и простой в изготовлении.

Вместо алюминиевой пластины можно использовать стальную или вовсе — подходящий по габаритам отрезок фанеры.

Единственная проблема — найти такое количество роликов. Но на барахолке, наверное, можно найти не один десяток стеклорезов, так что проблема решаема.

Кстати, аналогичным образом можно изготовить своими руками точилку для ножей из зажигалки. В данном случае вместо роликов от стеклореза используются колесики от зажигалки.

Точилка на колесах

Очень оригинальный вариант точилки для ножей, который так же призван создавать необходимый угол. Его основа в неподвижном закрепленном на ровной поверхности брусе для заточки.

Угол при этом создается при помощи удерживающего приспособления для ножа. Такая штука делается в виде тележки на колесиках.

Многие создают такой вариант при помощи металлического конструктора на более крепких болтах. Колесики подойдут любые маленькие, которые найдутся в доме.

Для сборки необходимо сделать держатель для ножей, планку на которой он будет установлен и две по краям, на которых установлены будут колесики. Подробную инструкцию для изготовления точилки такого типа можно найти на видео.

Помните, что можно создать любой образ такой точилки. Она может быть с однонаправленным углом заточки для однотипных ножей или с меняющимся углом.

Для того, чтобы создать идеально ровную поверхность для бруска, его достаточно уложить на каменный стол или на стекло. Придумать, из чего можно сделать точилку для заточки ножей просто, необходимо лишь немного фантазии.

Точильная каретка

Конструктивно точильная каретка представляет собой металлическую шпильку (или стержень с резьбой), на которой закреплен точильный камень. Перед сборкой в имеющихся карболитовых заготовках соосно сверлят отверстия, диаметр которых равен диаметру шпильки.

С одного конца шпильки, на нее накручивают гайку, надевают обе карболитовые прижимные шайбы и накручивают вторую гайку. Гайки накручивают так, чтобы между шайбами мог поместиться точильный брусок. На оставшуюся часть шпильки надевают отрезок ПВХ-трубки или наматывают изоленту. Противоположный конец шпильки вставляют в отверстие опорной колодки системы регулировки.

На время регулировки угла заточки, точильный камень лучше заменить деревянным бруском аналогичного размера.

Удобная точилка из металла своими руками

Необходимые детали и материалы:

1. стальной круглый пруток (из нержавейки) диаметром 8 мм;
2. металлический уголок;
3. профильная труба;
4. пластина металла толщиной 8 мм;
5. болты с гайками;
6. стальная полоса;
7. кусок толстого пластика.

Дополнительно для изготовления держателя для бланков потребуется кусок металла толщиной 12 мм.

Отрезаем кусок стальной полосы, делаем болгаркой два пропила по краям, после чего загибаем края под углом в 90 градусов.

В загнутых краях стальной полосы сверлим по два отверстия. Отрезаем два уголка, и также сверлим в них отверстия. Потом соединяем заготовки вместе с помощью болтов с гайками.

В отрезке квадратной профильной трубы сверлим три отверстия. Вырезаем болгаркой стенку профиля, в которой нет отверстий. В результате у нас должна получиться деталь П-образной формы.

Из толстого пластика необходимо вырезать деталь прямоугольной формы, которая будет вставляться между стенками профилями. Сверлим в ней отверстия.

С помощью двух болтиков крепим пластик между стенками профильной трубы. К третьему отверстию надо будет прикрепить длинный болт. В результате у нас получился узел регулировки угла заточки.

В качестве прижима выступает пластина металла толщиной 8 мм. Ее нужно заточить под углом с одной из сторон, а потом прикрутить к уголку.

На внутренней стороне прижима нужно сделать полукруглую выборку, чтобы можно было более плотно прижимать нож.

Из толстого куска металла изготавливаем держатели для бланков. Сверлим в них отверстия, и напильником делаем пазы. На гриндере придаем держателям окончательную форму.

На последнем этапе собираем всю конструкцию целиком. Круглый пруток из нержавейки вставляем в отверстие в пластике.

На конце прутка устанавливаются держатели, между которыми крепится бланк. Металлическую полосу крепим к отрезку профильной трубы.

Устройство подручника

Снимите с основания плоскую наклонную часть — её нужно доработать, снабдив устройством фиксации и прижима обрабатываемого инструмента.

Сперва отложите от переднего края 40 мм и по этой линии припасовочной ножовкой запилите паз глубиной около 2 мм. Секционным или сапожным ножом с торца дощечки сколите два верхних слоя шпона, чтобы образовалась выборка, в которую можно вложить 2 мм стальную пластину заподлицо с общей плоскостью.

Подручник состоит из двух стальных планок 170х60 мм и 150х40 мм. Их нужно сложить вместе по длинному торцу с равномерными отступами по краям и изготовить три сквозных отверстия на 6 мм. Планки по этим отверстиям нужно стянуть болтами, располагая шляпки со стороны верхней, более крупной пластины.

https://www.youtube.com/watch?v=_LHpUZopDUQ

Приложите более узкую ответную планку к выборке на краю и перенесите отверстия сверлом, затем закрепите подручник болтами. Перед установкой его также можно намагнитить постоянным током, это поможет в заточке мелких лезвий.
