Как изготовить циркулярный станок своими руками

Шаг 2: начало сборки

На данной стадии начинается постепенная сборка портативного многофункционального станка для мастерской самодельщика.

Размечается и выбирается с помощью циркулярного стола паз под направляющую. Две дополнительных фанерки дадут необходимую глубину для прочного крепления планки направляющей. Далее на крышку крепится планка с нанесенной на него самоклеящейся рулеткой.

После этого высверливается отверстие для фрезера. Затем отрезаются трубки для осей вращения и на корпус монтируются рамки откидных крышек. В соответствии с чертежами изготавливаются и устанавливаются фиксирующие подпорки.

К рамке прикладывается крышка фрезера, выравнивается и крепится саморезами посредством отверстий в канале направляющей.

Затем подготавливается крышка лобзика, в ней выбирается паз под этот самый лобзик. Если для крышки используется материал не со скользящей поверхностью, такой как у меламина, то поверхность этой крышки следует обработать лаком, чередуя со шлифовкой.

Сделав это, вырезаются и собираются детали механизма вертикального подъемника фрезера, с помощью которого будет регулироваться глубина фрезерования.

Далее склеиваются вместе две фанерки, чтобы сделать из них держатель самого фрезера. В них высверливается отверстие того же диаметра, или подходящего, что и при создании крышки фрезера. Этот держатель мозгофрезера можно сделать на ЧПУ-станке или даже заказать онлайн.

Для разметки радиуса пазов наклона временно крепятся к вертикальному подъемнику обычные петли, а для изготовления ручек-вертушков используются обрезки фанеры.

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле.

Дисковая пила состоит из следующих частей:

электродвигателя;
одной или двух ручек;
защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

удерживающей платформы (для возможности выставления диска);
расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя. Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Изготовление из ножовки

Ручной мини-станок на основе ножовки по металлу представляет собой аналог электролобзика. Данный настольный вариант является не настолько маленьким, как это кажется поначалу – потребуется свободное место на приличном по размеру столе.

Для рамы станка необходимо подготовить:

отрезок швеллера;
круглая труба;
отрезки стальной пластины;
в качестве привода – любой двигатель мощностью не более 850 Вт.

Инструкция по изготовлению станка заключается в следующем.

Отрежьте фрагмент трубы длиной в полметра. Понадобятся и более короткие отрезки трубы большего диаметра, чем данный отрезок. Эти отрезки выполняют функцию втулок.
Наденьте эти втулки на отрезок трубы меньшего диаметра. Приварите к ним стальную раму, удерживающую полотно от пилы. Приварите к основной трубе две пластины в виде прямоугольника. Установите эти пластины по центру трубы. Они ограничивают ход пильной основы – не дают ей сдвигаться в поперечном направлении.
На швеллер приварите две вертикальные подпорки.
Изготовьте крепление для электродвигателя – для него может потребоваться, например, уголковый профиль.
К основному отрезку трубы, на котором закрепляется основа ножовки, приварите П-рамку с приваренной к ней болванкой. Рамка, в свою очередь, собирается из двух коротких и одного длинного куска трубы.

Зачистите и подровняйте все сварочные швы, соберите получившиеся части станка воедино.

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

https://www.youtube.com/watch?v=ACapRRCQYd0

Торцовка, изготовленная своими руками, делает работу более быстрой и экономичной

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

максимальная длина пропила – 350 мм;
оптимальная оборотная мощность двигателя – 4500 об/мин;
незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

Важно! Перед сбором конструкции амортизаторы необходимо разобрать, слить с них масло и выполнить воздушные отверстия.

Про другие станки: Межгосударственный стандарт ГОСТ 2.604-2000 "Единая система... | Докипедия

К преимуществам самодельной торцовочной пилы можно отнести следующие:

Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

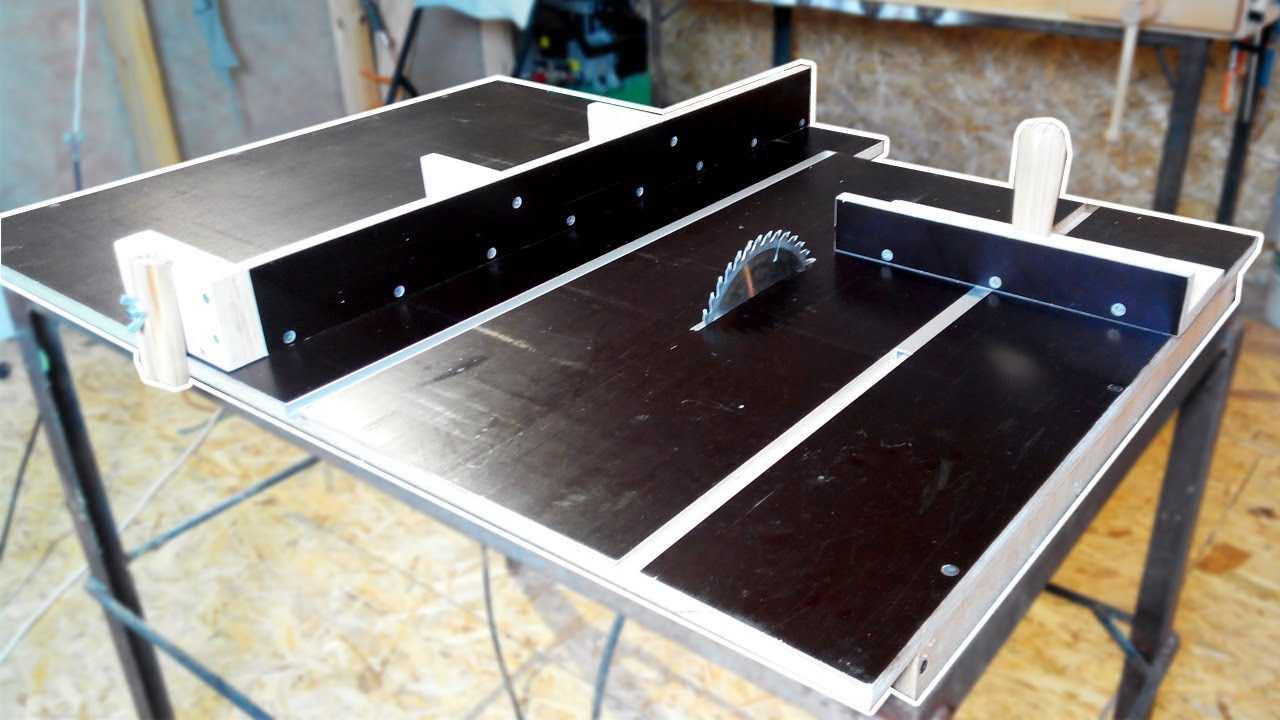

Как сделать деревообрабатывающий станок из циркулярной пилы

Собственно рабочая часть (то есть сам диск) остается на своем месте. Главный элемент полноценного станка – движущийся координатный стол. Оптимальный вариант – сделать одну половинку столешницы подвижной, чтобы она перемещалась относительно жестко закрепленной второй половины и дисковой пилы.

Для этого в магазине мебельной фурнитуры приобретаются мощные «салазки» для ящиков или сдвижных дверей. Нижняя часть салазок крепится к станине, а на подвижную верхнюю, крепится половинка стола. Важно добиться параллельности половинок как по горизонтали, так и по вертикали. Никаких люфтов быть не должно, иначе произойдет заклинивание пилы.

На подвижной столешнице устанавливается фиксирующее устройство для заготовок с разметкой по расстоянию от диска пилы и угла установки. Фиксатор должен иметь максимальную свободу для размещения обрабатываемой детали, в тоже время обеспечивать ее надежное крепление. Можно использовать струбцины.

Заготовка крепится к подвижной столешнице под необходимым углом, каретка перемещается, диск отпиливает деталь под нужным углом. Регулируя высоту заготовки, можно выпиливать даже проходные пазы. В целях безопасности, крепление обрабатываемой детали должно исключать попадание рук оператора в рабочую зону пилы.

Иллюстрация маятникового подвеса диска

Двигатель, привод и диск крепятся на пространственной раме. Одна сторона на шарнирах крепится снизу стола, вторая сторона фиксируется винтовым регулятором высоты. Диск может возвышаться над рабочим столом на заданную высоту, обеспечивая выбор толщины заготовки.

ВыводСамодельная циркулярная пила дает возможность не только сэкономить средства, но и добавить любое количество функций по вашему желанию. А использование подручных материалов позволяет приблизить себестоимость приспособления к нулю.

Список материалов

Что касается технологичности, то сконструировать распиловочную машину достаточно легко, следовательно, последующие затраты для его обслуживания будут минимизированы. Ниже приведен перечень материалов, который понадобится Вам для сборки подобного оборудования своими руками:

листы металла (σ=3…5 мм);
квадратный трубный прокат;
2 электропривода (один мощностью 500 кВт, другой — 200 кВт);
маховики и ременные передачи (можно применить автомобильные);
электрокабель;
автоматический рубильник.

Трехмиллиметровый листовой металлопрокат используют в качестве обшивки корпуса из «квадратных» труб. Обычно, каркас имеет вид сваренного куба, внутри него при помощи таких же трубных прокатов изготовлендержатель для мотора. Габаритные характеристики основы просчитываются индивидуальным образом, стоит не забывать про то, что пропорционально размерам будет рабочая поверхность.

Листовой прокат толщиной 5 миллиметров применяется для конструирования непосредственно рабочей станины. Предварительно необходимо предусмотреть отверстие прямоугольного сечения для хода рабочего органа.

Электрическую часть лучше всего заказывать у профессионала своего дела, или позвать на помощь соседа, который разбирается в этой теме, чем выполнять данную операцию собственноручно. В большинстве случаев, как раз таки электропроводка выходит из строя в наиболее ответственный момент.

Необходимо всегда помнить, что во время работы с древесными полуфабрикатами, около машины появляются «барханы» стружки, которые могут очень просто воспламениться, следовательно, электропитание такого оборудования должен делать настоящий мастер.

Монтирование рабочей плоскости на каркас собственноручно не потребует тотальных усилий и сверхъестественных возможностей. Самый трудоемкий процесс: выполнение разметки пропилов. Берется картонный материал относительно вашему будущему рабочему столу, в области, где он состыкуется с рабочим органом, делается удлиненное отверстие.

Отверстие необходимо расположить так, дабы при работе диск не касался картонки и пребывал что наименьше в 2 мм относительно края обрабатываемого полуфабриката. Также ответственной операцией является обозначение регулировочной прорези для регулировочной плашки.

https://www.youtube.com/watch?v=XukDSlHH97c

Сделав направляющую с помощью 5 мм металлопроката, ширина которой соответствует рабочей плоскости, а высотный параметр около 40 мм, монтируется сварочным аппаратом симметрично относительно центра 2 винта Ø 12…14 мм. Эти болты обеспечивают регулировку движения и перемещение статической направляющей плашки.

На картонной заготовке прорезаются все нужные вырезы, монтируется направляющая плашка, приваривается к основе.

Лучше всего пробный запуск такого оборудования выполнять на определенной дистанции, используя переноску и размыкатель.

После выполнения проверки, нужно сделать тест на силовые возможности машины. Для этого есть два способа.

Требования к самодельным станкам

Прежде чем приступить к изготовлению станка, подготавливают эскиз. Если взяться за дело серьёзно, то мастер перенесёт это всё на чертёж. Но в свободном доступе лежат десятки, если не сотни, вариантов чертежей такого станка под конкретные условия (метраж мастерской или гаража).

Станок включает в себя:

раму (станину);
столешницу с установленной на ней циркулярной пилой;
пульт управления.

Вся электрика соединена при помощи силовых кабелей. Настольный станок не должен оказаться с чрезмерно большими габаритами – вы вряд ли станете распиливать на нём доски и листы древесины длиной больше нескольких метров: этого не позволит длина помещения.

Основа из стальных конструкций и кронштейнов служит опорой для вала с приводом. Столешница с прорезями жёстко закреплена на раме стола, она не перемещается, в отличие от заготовки, которая, в свою очередь, движется по направляющим. В комплектацию электрики станка входит, помимо привода и пульта с кнопками, понижающий обороты двигателя трансформатор. Переключение оборотов двигателя соответствует тому напряжению, которое выдаётся путём коммутации отводов, обеспечивающих это ступенчатое переключение.

Про другие станки: Распиловочный станок своими руками с регулировкой по высоте

Габаритная мощность трансформатора – не менее нескольких сотен ватт, но для бытовых задач подойдёт двигатель с потребляемой мощностью не более киловатта. Главное требование к станкам, выполняющим распиливание древесины и пиломатериалов на её основе, – запас прочности, надёжности и устойчивости не ниже трёхкратных нагрузочных величин, это поможет избежать аварии на таком агрегате и возможных травм у рабочих. Допускается применение несущей основы стола из стали и древесины, однако такой стол должен выдерживать не менее нескольких сот килограммов нагрузки.

Идеальный вариант – стальной верстак, в столешнице которого имеется прорезь под пильные диски.

Простейший вариант распиловочного агрегата – на основе ручной пилы. Станок, изготовленный своими руками в таком исполнении, справится с работами по цельному дереву и ЛДСП, распилит МДФ и другие композитные материалы, одним из основных компонентов которых являются древесные опилки или деревянная пыль.

Перед подготовкой чертежа станка учитывается глубина разрезания (на сколько сантиметров в деревянную заготовку заходит пильный диск). Это значит, что пропилить доску или брус насквозь, по толщине превышающие ход диска в слоях древесины или композитного деревоматериала, не удастся – пропил выйдет глухим, в виде тонкой и узкой канавки. Самый большой диск, имеющий диаметр до 26 см, вряд ли позволит распилить доску или брус, бревно толще 8 см: здесь учитывается толщина столешницы, которая не должна прогибаться под тяжестью перемещаемой заготовки. Обычные доски и толстая фанера пропиливаются без особых затруднений.

Для большей толщины обрабатываемых заготовок в схеме станка предусмотрен подъёмник, позволяющий приблизить ось привода к заготовке настолько, насколько это возможно без застревания диска непосредственно во время работы. Заметное торможение диска при существенной, близкой к максимальной нагрузке двигателя приведёт к снижению оборотов его в несколько раз, отчего последний перегреется и сгорит. В этом случае не требуется давать значительную нагрузку – либо стоит уменьшить питающее напряжение, используя всё то же трансформаторное переключение на пульте.

Для чернового распила частота оборотов может оказаться низкой, но для чистовой обработки без высоких оборотов (от 5000 в минуту) не обойтись. Если обороты двигателя оказались в пределах 3000… 4500 оборотов в минуту, то станина собирается из массивных деревяшек, уменьшающих интенсивность вибрации при работе.

Эскиз и чертёж станка учитывают также эргономичность (удобство использования и безопасность при работе) агрегата. Кнопки управления пульта должны расположиться в определённой последовательности, исключающей случайный, внезапный пуск неподготовленного к работе станка. Доступ к пильному диску должен быть ограничен, чтобы рабочий не получил травму.

Защита электрики, на которой присутствует высокое напряжение 220 или 380 вольт, также входит в перечень обязательных требований.

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ.

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
распиловку досок размером более 200 см должны производить два человека;
работая на циркулярке, нельзя делать резких движений;
перед началом работы необходимо обязательно надеть очки и перчатки;
древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

если не выполнено направляющее приспособление;
отсутствует кожух;
нет предохранителей, задерживающих пальцы;
расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления.

Шаг 3: завершение сборки

Эту стадию сборки самоделки я начну с тех деталей, о которых позабыл ранее. Они придадут стабильности системе подъема.

Для начала нарезаются детали основания, я сделал это на своем циркулярном столе, затем они собираются в рамку, которая крепится к дну корпуса многофункционального мозгостола. Высота этой рамки должна быть такой же, что и высота имеющихся колесиков.

На створки одной из откидных крышек крепится щеколда, а створки другой — замок. Это может быть полезно при транспортировке поделки и выступать в качестве превентивной меры от кражи вашего инструмента.

Далее подготавливается 4-х разъемный электроудлинитель, в два разъема которого будут включаться лобзик и фрезер, а в два оставшихся — дополнительный электроинструмент. Розетка для циркулярной пилы подключается через кнопку включения питания и кнопку аварийного отключения. Провод удлинителя наматывается на специальные сделанные для этого ручки.

Быстросъемные панели сделаны из опалового метакрилата. Они помещаются на свои места, а прорезь в панели циркулярной пилы аккуратно делается самой пилой. В качестве направляющего подшипника я использовал аксессуар из комплекта старого фрезера. Это приспособление будет полезно при фрезеровании изогнутых линий.

Про другие станки: Настройка и ремонт лазерных станков - сервисный центр Лазер Гуру

После этого уровнем проверяется плоскость всей верхней части поделки, если они откидные крышки не лежат в плоскости центральной части, то это легко исправляется регулировкой наклона фиксирующих подпорок.

После этого крышки стола складываются, чтобы проверить не мешают ли мозгоинструменты друг другу.

Шаг 4: полезные приспособления

Данный шаг повествует об изготовлении некоторых полезных аксессуарах для стола-самоделки.

Первым делом нарезаются детали салазок, далее выбирается паз под ползунок направляющей. После этого две фанерные детали скрепляются вместе саморезами, при этом положения саморезов следует выбрать так, чтобы они не мешали последующей доработке этой детали.

Салазки собираются, помещаются на многофункциональную самоделку и от них отрезается лишнее и прорезается срединный пропил, а затем еще наклеивается измерительная лента.

От саней откручивается ползунок направляющей и делается паз для кондуктора «шип-паз». Такого же как у другого моего циркулярного стола.

Ползунок канала настраивается таким образом, чтобы исчез крен между болтами. Сам ползунок можно при необходимости застопорить просто закрутив бота по максимуму.

Далее нарезаются детали для стойки, она собирается, и лакируется-шлифуется. После сборки стойки изготавливается фиксирующая система для нее. Дюбели, вклеенные в эту фиксирующую систему, используются как направляющие оси. В окончании сборки стойки изготавливается ручка фиксирующей системы, а затем вся стойка проверяется в действии.

Дополнительно на стойку устанавливается пылесборник для фрезера, а в боковую сторону мозгостойки у пылесборника вкручиваются резьбовые втулки для прижимной панели.

Сделав это проверяется параллельность стойки и циркулярного диска, затем в паз боковой стенки вклеивается измерительная лента.

Закончив с этим, нарезаются детали кондуктора «шип-паз», которые затем склеиваются и зачищаются.

Шаг 5: еще несколько полезных приспособлений

Это последнее видео данного мозгоруководства, и в его первой части показано как сделать угловой упор (для его создания можно наклеить распечатанный шаблон или воспользоваться линейкой). Заготовку упора можно уже нарезать на самом многофункциональном станке.

Резьба в ползунке направляющей дюймовая, если же необходима метрическая, то придется воспользоваться метчиком.

Обязательно стоит временно прикрутить заготовку упора к направляющей, чтобы убедиться, что радиус поворота сделан верно.

Чтобы изготовить прижимную панель на фанерную заготовку наклеивается шаблон, пазы настройки этой панели выбираются с помощью фрезера мозгостанка. В нужных местах крышки с фрезером монтируются резьбовые втулки.

Далее изготавливается направляющая пилки лобзика, фиксирующая система этой направляющей такая же, как и у стойки.

Сначала собирается система регулировки подшипников, чтобы избежать износа фанеры используется металлическая пластина. Одно из отверстий делается большим, чтобы посредством этого производить настройку подшипников.

Тоже самое проделывается с фанеркой.

После этого механизируется система регулировки высоты, и теперь конструкция может перемещаться в трех осях, тем самым получается необходимое положение.

Наконец, готовую направляющую для пилки можно проверить в действии, при этом важно удерживать распиливаемую дощечку двумя руками, чтобы она достаточно прочно прилегала к плоскости стола.

О компактной многофункциональной самоделке всё, удачи в творчестве!

(A-z Source)

Your browser doesn’t support canvas.

Электрическая часть

Электропроводку, лучше сделать у знакомого мастера, или обратиться к профессиональному электрику, чем делать своими руками. Зачастую именно проводка подводит в самый неподходящий момент. Стоит отметить, что, как правило, при работе с деревом вокруг станка образуются кучи опилок, которые легко воспламеняются, поэтому момент с электропитанием станка, лучше доверить профессионалу.

Установка рабочей площади на раму своими руками, не требует особых навыков. Самым тяжелым является: сделать разметку разрезов. Для этого берем картон по размерам вашего будущего рабочего стола, в месте, где он упирается в режущий элемент, вырезаем продолговатое отверстие.

Отверстие располагается таким образом, чтобы при вращении диск не черкал картон и находился минимум в 3 мм от края заготовки. Отступаем в правую сторону 5 мм, и проводим перпендикулярную линию очерчиваем вокруг нее контур толщиной в 7 мм.

Таким образом, мы обозначаем регулировочную прорезь направляющей плашки.

Вырезав планку из 5 мм метала, шириной в рабочую плоскость, и высотой от 50 мм привариваем симметрично центру два болта диаметром 12 мм. Этими болтами мы будем регулировать движение и смещение упорной направляющей планки рабочей поверхности.

По картонной заготовке вырезаем все необходимые прорезы, устанавливаем направляющую плашку и привариваем непосредственно к раме.

После установки всего оборудования, необходимо своими руками подключить распиловочный станок к сети, и проверить правильность вращения круга. Круг должен вращаться по часовой стрелке (навстречу доске).

При проведении пробных пусков категорически запрещается находиться в непосредственной близости от вращающихся механизмов и помогать им пуститься своими руками.

https://www.youtube.com/watch?v=w6RRIT-3jIQ

После проверки, необходимо протестировать силовые способности агрегата. Можно сделать это несколькими способами.
