Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Станина гидропресса

Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе. Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции.

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Неподвижная станина гидропресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

  • В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
  • Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
  • Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
  • Можно также использовать сразу несколько вышеописанных способов одновременно.

Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и размеры швеллеров и другого металлопроката, из которого будет выполнена рама.

Основной элемент самодельного пресса

Почему для изготовления самодельных прессов применяют именно гидравлический домкрат? Связано это с принципом действия такого устройства, построенным на одном из основополагающих законов физики. Согласно этому закону, жидкость, в отличие от газа, под воздействием на нее давления не сжимается и, соответственно, не уменьшает свой объем.

Конструкцию гидравлического домкрата составляют два цилиндра и поршни разного диаметра. Разработана она таким образом, что усилие, создаваемое устройством на своем рабочем органе, намного превышает то, которое пользователь такого устройства прикладывает к его элементу управления.

Это позволяет применять домкраты гидравлического типа для подъема грузов, отличающихся даже очень значительным весом, а в случаях, когда такое устройство устанавливается на гидропресс, – создавать с его помощью большую силу сжатия. Немаловажным является и то, что КПД гидравлических домкратов может доходить до 80 %, что является очень хорошим показателем.

Устройство переносного пресса с нижним расположением домкрата

Между тем, если вы решили изготовить своими руками пресс на основе гидравлического домкрата, принимайте во внимание и недостатки, которыми обладают грузоподъемные устройства данного типа. Наиболее серьезный недостаток гидравлического домкрата заключается в том, что при его использовании невозможно точно установить высоту, на которую опускается шток такого устройства.

Если при подъеме груза данный недостаток не является особенно критичным, то при использовании гидравлического домкрата в роли основного рабочего органа пресса после каждого рабочего цикла давление в камере домкрата необходимо стравливать, чтобы потом заново подвести шток устройства к обрабатываемой детали.

Что нужно для изготовления пресса

Сделать пресс из домкрата своими руками позволяют чертежи такого устройства. Их несложно найти в Сети в открытом доступе.

Чертеж самодельного пресса из гидравлического домкрата

Для изготовления пресса гидравлического из домкрата следует также подготовить:

  1. сам гидродомкрат одноштокового бутылочного типа (для пресса, который будет использоваться в домашних условиях, подойдет и домкрат, развивающий усилие до 10 т);
  2. инвертор с набором электродов;
  3. ножовка по металлу;
  4. болгарка с набором дисков, предназначенных для резки металла;
  5. отрезок швеллера размера 8 и выше длиной 4 м;
  6. квадратная или прямоугольная профильная труба с толстыми стенками;
  7. равнополочный металлический уголок № 50;
  8. стальная полоса, имеющая толщину более 10 мм;
  9. отрезок трубы длиной 10–15 мм, диаметр которого должен подходить под размер домкратного штока;
  10. металлопластина размером 25х10 см и толщиной 9–10 мм;
  11. две пружины, которые нужны для возвращения упора в первоначальное положение (подойдут пружины от автомобильных кресел, дверей и др.).

Заготовки из швеллера

Виды агрегатов, которые обычно изготавливают своими руками

Наиболее распространенными прессами, изготавливаемыми в домашних условиях, являются:

  • Механические прессы
  • Гидравлические прессы

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Данные виды инструментов больше всего подходят для использования дома или в гараже, так как занимают немного места.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. часть 1. рама

Про другие станки:  жаккардовый ткацкий станок для этикеток Для оказания первой помощи и больниц -

Домкрат и его особенности

Для изготовления гидравлического пресса чаще всего используют стаканный домкрат. Он имеет относительно небольшую стоимость и способен производить давление на уровне 20 тонн.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Есть два способа собрать гидравлический пресс на основе домкрата в своем гараже:

  • Положение домкрата в основании механизма (прессование вверх)
  • Положение домкрата вверху механизма (прессование вниз)

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

У домкратов есть параметр правильного положения. Эксплуатация некоторых домкратов исключает перевернутое положение. Поэтому перед тем, как начать работу, нужно убедиться в возможностях выбранного оборудования.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Как можно использовать пресс в бытовых условиях

Использование гидравлического пресса в бытовых условиях достаточно популярно. Как правило, он находится в гараже и применяется для совершенно разных целей. С его помощью можно откорректировать размеры деталей для машин, а также других бытовых деталей, таких как подшипники и сайлентблоки.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Прессом можно изогнуть, придать форму и сплющить любую металлическую деталь. Он подходит для склеивания поверхностей, брикетирования отходов. Или, например, пресс для яблок, а также прессы для отжима своими руками.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Как уже было отмечено, многие попросту не могут себе позволить приобретение профессионального нового оборудования. К тому же это далеко не всегда и нужно.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Про другие станки:  Четырехшпиндельный четырехсторонний строгально-калевочный станок GRIGGIO G 18/4E - цена, отзывы, характеристики с фото, инструкция, видео - купить в Москве и РФ.

Пресс ручного изготовления не будет занимать много места, а его функционал можно подстроить под себя, в зависимости от преследуемых целей.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Конструкция и ее особенности

Пресс основан на взаимной работе двух цилиндров разных по размеру. Из той камеры, что имеет меньший размер, при увеличении давления происходит перевод жидкости в камеру с большим размером.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Взаимодействие этих цилиндров с поршнями, имеющими разный диаметр и составляет работу конструкции. Таким образом можно достигнуть сильного прессовочного эффекта.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Частное использование предполагает мощность инструмента от 10 до 15 тонн. Такого давления можно добиться, если использовать для основы бутылочный домкрат, имеющий ручной насос.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Вариант самодельного пресса для гаража можно увидеть на фото в интернете.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Механический тип агрегата

Этот вид установки достаточно популяризирован ввиду малых габаритов. Своими руками можно сделать механический пресс любого режима (автоматического или ручного). Простота конструкции обеспечивает ее надежность и предоставляет хорошие ресурсы.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Примерную модель механического пресса, сделанного своими руками, можно увидеть на фото в интернете.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Данный вид конструкции предполагает возможность сэкономить время, изготавливая различные детали, и, например, при выпрессовке втулок или подшипников.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Механический пресс способен обработать:

  • Картон
  • Резину
  • Пластмассу (и другие полимеры)
  • Кожу
  • Металлы

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Нюансы при изготовлении

Как сделать пресс своими руками? Если вы определились с тем, что будете изготавливать вручную свой гидравлический пресс, нужно учитывать множество факторов. И один из главных это надежность конструкции.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Дело в том, что гидравлический пресс представляет собой оборудование, в котором допускаются очень мощные нагрузки. Несмотря на то, что изготовленное в домашних условиях оборудование, значительно уступает по усилию производственным образцам, первый вариант также должен быть надежно сконструирован.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Прежде всего стоит помнить, что все должно быть изготовлено из твердых и прочных материалов. Это как правило может быть сталь, и чем выше ее сорт, тем лучше.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

В идеале может использоваться легированная нержавеющая сталь. Разумеется более привлекательным, но в то же время дорогим может стать титановый сплав.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Самым главным элементом пресса является станина. Именно на нее оказывается наибольшая нагрузка. И это помимо того, что она является несущей частью конструкции, которая занимает больше всего места. Домкрат, установленный внутри конструкции, оказывает давление в двух местах, горизонтально и вертикально.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Не забывайте также, что проектирование даже такой небольшой конструкции, также требует предварительных расчетов и чертежей (хотя бы примитивных) как и любое технологическое устройство. Чертежи пресса своими руками можно составить самому, без каких либо навыков.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Пресс из домкрата: критические звенья

Вибрации при работе пресса нередко выдают себя скрипом и стоном металла. Механические напряжения в элементах его конструкции неслышимы и невидимы, но способны быстро свести на нет усилия и затраты его создателя, а сорвавшаяся траверса причинить увечье и ущерб.

Ошибочным решением будет сварная рама из профтрубы (поз. 1 на рис. ниже): она практически не гасит вибрации, сварные швы от возникающих при прессовке усилий подвержены растрескиванию. Профтруба достаточно массивна, весьма упруга и потому является хорошим энергоаккумулятором. Т.е., если по одному из швов поползет трещина, тяжелая, с острыми углами траверса может мгновенно сорваться и отлететь в сторону.

Примеры ошибочного и правильного технического исполнения рамы самодельного пресса

Раму самодельного пресса нужно делать из швеллеров, одинарных или спаренных. Двутавр подходит хуже: при малейшей асимметрии прижимного усилия относительно вертикальной оси рамы в полке двутавра возникают значительные поперечные напряжения, что данному виду профиля противопоказано. Кроме того, двутавр не предназначен для приема сосредоточенных нагрузок.

Сварная из одинарного швеллера рама с подкрепляющими укосинами (поз. 2 на рис.) будет достаточно надежной и устойчивой под нагрузкой прим. до 5 тс; 10-тонный домкрат для данного пресса слишком силен. Траверсы пресса на прижимное усилие до 12-15 тс нужно делать из спаренных швеллеров полками наружу, поз. 3.

Это опять-таки оптимальный вариант для гаража или СТО: нет нужды делать в траверсах отверстия для прохода валов, недопустимо ослабляющие раму. Если же пресс предназначен для работы на максимальных усилиях (штамповка, формовка, гнутье), то лучший вариант – мощный одинарный швеллер (см. ниже) и рама, скрепленная болтами, поз. 4; сварка прихватами в данном случае технологическая, облегчающая сборку рамы. Болты, во-первых, исключат внезапное разрушение рамы. Во-вторых, будут хорошими поглотителями вибраций.

Процесс изготовления гидравлического пресса из домкрата

Для начала обрезают 2 заготовки от квадратной трубы. Они будут в дальнейшем использованы в качестве главной стойки станка. Их длину подобрал под параметры домкрата. У меня получилось 66 см. Также сразу делаю ножки из уголка. Для обеспечения их устойчивости вполне достаточно длины в 30 см.

Наношу на уголок с помощью керна разметку под сверление, после чего готовлю 2 отверстия под болты М10. Прикладываю уголок по месту на квадратную трубу и равняю под 90 градусов, чтобы сделать разметку для сверления. Готовлю сквозное отверстие через обе стенки квадрата. Теперь соединяю трубу и уголок длинными болтами с гайками.

После готовности стоек отрезаю две заготовки из уголка длиной по 40 см. Они будут использоваться в качестве верхнего усиленного упора для домкрата. Прикладываю их поочередно по месту и наношу разметку для сверления. Делаю сначала отверстия в уголках, после чего также просверливаю квадрат.

Вставляю по 2 болта М10 с каждой стороны. Стягиваю стойку и оба уголка вместе.

Из имеющейся толстой стальной плиты вырезаю прямоугольную заготовку размером примерно 80 на 13 см. В нее будет упираться поршень домкрата. Теперь переворачиваю стойку таким образом, чтобы поперечные уголки оказались внизу. Прикладываю пластину поперек и сверлюсь в ее центре.

Чтобы шток цилиндра домкрата не проскальзывал под нагрузкой, требуется ограничитель. Для этого вырезаю еще одну пластинку, но немного меньшего размера. Для этого используют тонкую плиту на 4 мм. На ней делаю сквозные отверстия, перенеся их с большой пластины.

Также в ее центре фрезой выбираю отверстие большого диаметра, в которое будет входить пятка поршня домкрата. Чтобы не использовать гайки, нарезаю резьбу в тонкой пластинке. Теперь прикладываю обе пластины к опору из уголков и скручиваю все болтами М10 (длиной 30 мм с головкой под шестигранный ключ).

Теперь делаю скользящую опору для закрепления дна домкрата. На нее не будет оказываться серьезные нагрузки, поэтому я решил ее изготовить из стальной полосы.

Для начала отрезал две заготовки длиной в 16 см. Сделал на них две поперечные отметки на расстоянии 5,4 и 10,8 см от одного из краев. После протачиваю клинообразный рез болгаркой, но не обрезаю до конца. По полученной бороздке загибаю полосу, получив П-образный профиль, который легко скользит по стойке станка.

Приложив профиля по месту к стойке измеряю расстояние между ними, при этом отнимаю 4 мм на допуск. Переношу размеры на стальную полосу. Ее длина должна быть на 8 см больше. Делаю отметку, предварительно отступив от края по 4 см. После этого аналогичным способом прорезаю клинообразные бороздки болгаркой. Загибаю полученные по краям полосы хвостики под 90 градусов.

Теперь нужно соединить полученные из полосы заготовки. Для этого сначала насверливаю на хвостиках отверстия и сразу же нарезаю в них резьбу, чтобы не использовать потом гайки. Также готовлю отверстия в П-образном профиле и соединяю все болтами М8 с головкой под шестигранный ключ длиной 16 мм.

Далее беру стальную плиту с сечением 4 мм и прикладываю к ней дно домкрата и обвожу, делаю допуски и обрезаю. Полученную заготовку примеряю в центре нижней опоры, изготовленной из стальной полосы. Делают 2 отверстия, и нарезаю резьбу. Соединяю пластину и стойку, после спиливаю лишнюю длину болтов.

Про другие станки:  Лазерный станок – описание разных видов, как правильно выбрать, сделать своими руками и пользоваться устройством?

В дне домкрата делаю четыре отверстия. После этого прикладываю его к пластине нижнего упора, наношу разметку и сверлю. Также нарезаю резьбу.

По центру пластины опора домкрата делаю сквозное отверстие. После частично расширяю его под головку болта М10, но сверлю не насквозь, только чтобы утопить шляпку.

На стальной полосе с направляющими профилями отступив несколько сантиметров от опорной пластины делаю по отверстию. В дальнейшем они пригодятся для закрепления пружин.

Начинаю сборку подвижной части станка. Сначала вкручиваю в центральное отверстие пластины болт М10, применяя шестигранный ключ. Его головка полностью прячется. Сверху ставлю домкрат и закрепляю его мелкими болтиками, также под шестигранный ключ. В боковые отверстия на полосе вставляю J-образные болты. Затягиваю их двумя гайками.

Теперь на верхнем упоре станка, напротив J-образных болтов, делаю поперечные сквозные отверстия через оба уголка. Вставляю болты и соединяю их пружинами с J крючками.

Снова беру стальной уголок и отрезаю 2 заготовки по 40 см каждая. Они будут использоваться в качестве подставки для расположения прессуемых заготовок. Сверлюсь аналогично тому способу, который применял при креплении верхнего упора домкрата. Чтобы добавить жесткости сделал 2 вставки с отрезков квадратной трубы, также они не позволят платформу перекашиваться и падать при перестановке.

Теперь завершающий этап. Беру стальной шток с пяткой и обрезаю по нужной длине.

Делаю в его торце отверстие под болт М10. Нарезаю резьбу и прикручиваю шток к болту, который был ранее вкручен в центр нижнего упора домкрата.

Остается только наделать сквозных отверстий по стойкам, чтобы иметь возможность менять высоту платформы под необходимые параметры заготовок. Я пока сделал только пару, в дальнейшем буду высверливать при необходимости.

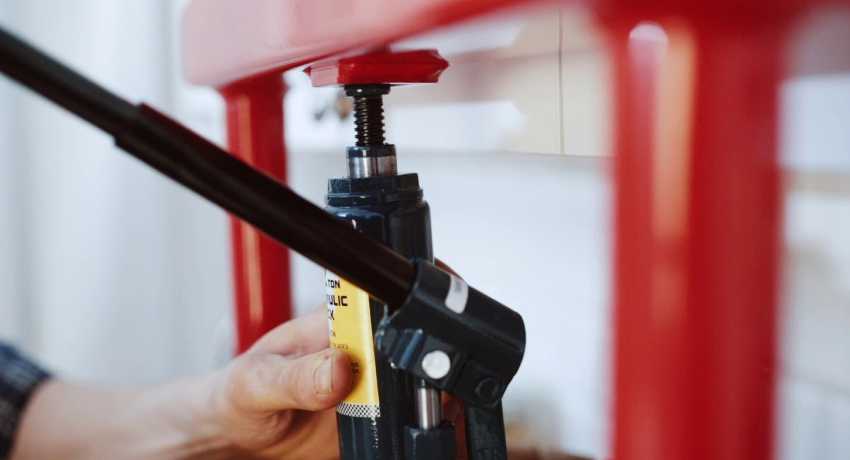

Можно приступать к тестированию. Стандартная рукоятка домкрата не удобная, поэтому я ее заменил более длинной трубкой.

Для защиты от коррозии покрасил все в красный и черный цвет.

При сборке я отказался от использования сварки, поскольку важно соблюсти правильные углы. При сваривании деталь может увести в бок. Как известно – перекос, давление и сварочные швы несовместимы. Главное преимущество конструкции в том, что при необходимости я всегда смогу снять домкрат и поставить его обратно.

Расчет размеров и изготовление механического

Прессы механического типа используются для обработки кожаных изделий, металлических компонентов, а также картона и поролона. Чтобы самому смастерить устройство, необходимо:

  • Четыре одинаковых уголка из металла с длиной около 90 сантиметров соединить с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы их скрепить, используют обычные шурупы или электрическую сварку.
  • Закрепить между собой два полученных железных прямоугольника металлическими трубами.
  • Усилить изготовленный короб стальными пластинами и поперечными прутьями.
  • Сделать в одной из стенок небольшую дверцу, через которую можно будет доставать спрессованные изделия.

кусок метала

Затем приступают к формировке основного компонента — поршня. Для этого железные швеллеры длиной 55-65 сантиметров сваривают друг с другом. После чего конструкцию усиливают поперечной железной балкой. В ее центре присоединяют фланец со вставленным внутрь прутом. Затем к железному коробу с противоположных сторон приваривают швеллеры.

Когда конструкция будет полностью собрана, на прут надевают шайбу с гайкой и подшипником.

самодельная конструкция

Специфика гидравлического домкрата

Гидравлический домкрат выбран в качестве основы для изготовления конструкции самодельного пресса отнюдь не случайно.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Важная особенность этого устройства заключается в том, что в основе его работы лежат основополагающие законы физики, в соответствии с которыми жидкость под давлением не сжимается и не уменьшается в своём объёме. Это объясняет, почему при воздействии домкрата на обрабатываемый предмет не происходит потери мощности.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Помимо этого, у гидравлического домкрата довольно высокий КПД (80%), что позволяет рассчитывать в случае с силовым прессом на значительную силу сжатия.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Структура пресса

Пресс, изготовленный в домашних условиях, не нуждается в высоких технологических показателях. Как уже было отмечено выше, он эксплуатируется для создания и коррекции несложных и маленьких деталей или несложных операций. Исходя из этого, домашние пресса, как правило, имеют усилие не выше 20 тонн.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Однако параметры, по которым классифицируются пресса, подходят как под производственные модели, так и изготовленные самостоятельно.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

К таким параметрам можно отнести:

  • Геометрические значения оборудования;
  • Масса пресса;
  • Амплитуда поршня;
  • Наличие манометра;
  • Вид станины.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Фото пресса из домкрата

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Фото пресса своими руками

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Чертежи

Перед началом работы над созданием гидравлического пресса настоятельно рекомендуется составить чертеж. Размеры всех деталей конструкции должны полностью совпадать, иначе при первом же использовании агрегата, конструкцию поведет в сторону.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Специалистами рекомендуется самостоятельно составить чертеж будущей системы, так как готовые варианты не всегда смогут удовлетворить владельца в плане габаритов, а также можно ошибиться с выбором типа домкрата. В таком случае будет упущена масса времени на подстройку системы к его параметрам.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Фото чертежей гидравлического пресса можно легко найти в интернете.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Пошаговая инструкция для самостоятельного создания гидравлического прессовочного оборудования.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Одним из основных действий, связанных с изготовлением гидравлического пресса своими руками является подготовка рамы. Она имеет название «станина» и именно внутри нее будет находиться будущий пресс. Ее прочность должна иметь некоторый запас, так как давление внутри станины осуществляется в обе стороны (и вверх, и вниз), поэтому существует вероятность того, что раму разорвет.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Первое, что необходимо сделать: нарезать все основные детали конструкции согласно чертежным данным. Нужно просверлить отверстия в конструкции. Далее устанавливается специальная пластина с помощью сварки.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Следующим действием является сборка модели. Монтирование домкрата в конструкцию – последний этап изготовки конструкции.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Для конструирования более надежной системы рекомендуется использовать швеллер и монтажные углы, а для более устойчивой работы пресса можно добавить переносную опорную балку.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Таким образом, самостоятельное создание пресса – это увлекательное занятие, которое не только позволит сэкономить на покупке нового оборудования, но и подогнать такие параметры как габариты и мощность инструмента под собственные потребности.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама | Пикабу

Чертежи и технология сборки гидропресса

Перед изготовлением гидропресса придется заранее разработать схему и определиться с габаритами устройства.

Процесс создания гидросистемы начинается с разработки станины, которая считается важнейшим компонентом конструкции.

Ее делают прочной, чтобы она не сломалась во время работы домкрата. При изготовлении станины придерживаются специальных прессформ, и поэтому ее основание изготавливают в виде платформы. Ширина станины зависит от элементов, которые будут обрабатывать прессом, а высота — от размеров домкрата.

чертежи пресса

Когда станина будет сделана, на ее основание устанавливается домкрат. При правильном расположении устройства его верхняя часть будет отвечать за упор обрабатываемых изделий. В верхней части домкрата размещают металлическую раму, на которую устанавливают рабочий стол. Рама для столика должна быть подвижной, чтобы он передвигался в вертикальном положении.

На боковых сторонах станины устанавливаются два гидроцилиндра с оттягивающими пружинками. Их прикрепляют к конструкции, чтобы возвращать домкрат в его начальное положение. Иногда вместо двух пружинок используют всего одну.

макет проекта

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (Пока оценок нет)
Загрузка...

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Войти
