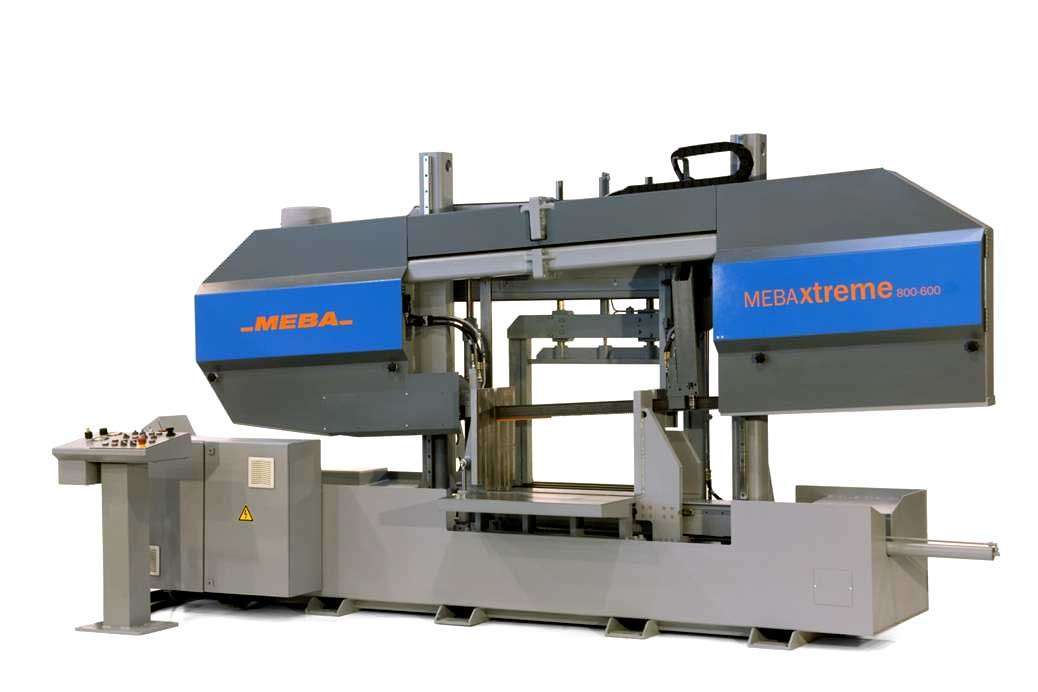

Двухколонные ленточнопильные станки MEBAxtreme 800-510 — 1000-1000

— портальные полуавтоматические ленточнопильные станки, которые идеально подходят для обработки заготовок из конструкционных и промышленных сталей.

Поворот пильной рамы ленточнопильных станков серии MEBAtop осуществляется в обе стороны в широком диапазоне. Поворотная установка на подшипниках находится над рабочей поверхностью, благодаря этому все компоненты защищены от загрязнения стружкой. Станки оснащены исключительно надежным и мощным (14,5 кВт) приводом пилы.

Стандартная комплектация:

• Диапазон поворота:
— MEBAtop 1020 DGP: 30° направо/ 30° налево (30°-150°). Цифровой индикатор поворота 30°-150°;
— MEBAtop 1270 DGP: 30° направо/ 45° налево (30°-135°). Цифровой индикатор поворота 30°-135°.
• Жесткая рама портала, двухколонная линейная конструкция.
• Плавная регулировка скорости пиления при помощи АС-привода.
• Центральная наглядная панель управления.
• Точка поворота соосна пиле и заготовке, благодаря этому отсутствует изменение меры длины.
• Быстрый зажим заготовки. При каждой регулировки угла поворота пильной рамы заготовка зажимается всегда под прямым углом.
• Регулируемая направляющая полотна на ширину заготовки.
• Точная твердосплавная роликовая направляющая полотна.
• Приводная щетка очистки полотна.
• Полотно может быть установлено под углом 3° .
• Угол поворота NC регулируется при помощи программы.
• Передвижная гидравлическая подвижная направляющая.
• Передвижные тиски.
• Цвет: серебристо-серый / серо-голубой (RAL 7001 / RAL 7031).
• Руководство по эксплуатации и список запасных частей на компакт-диске.

Технические характеристики:

– комплекс портального ленточнопильного станка по металлу

MEBApro 260GP

с возможностью резки под углом и сверлильной установки

CREA-DRILL

с интегрированной цифровой измерительной системой.

Данный стенок не имеет аналогов в своем классе по комплектности и мощности – это высокие технологии и универсальность на минимальных производственных площадях. Применение данного комплекса позволяет исключить трудоемкость и множественное позиционирование при пилении, разметке и сверлении, благодаря чему достигается значительная, до 50%, экономия рабочего времени. Цифровая измерительная

система обеспечивает повторение позиционирования при повторном резе. На сверлильной установке имеется измерительная шкала по осям X и Y.

Среди других важных преимуществ комплекса MEBAplus 260 GP– простота в настройке и управлении, компактность и мобильность (возможно размещение в транспортном модуле), высокая надежность и длительный срок эксплуатации, экономное потребление энергоресурсов. Установка MEBAplus 260 GP может быть оснащена приспособлением для выполнения сварочных работ, а также дополнена гидравлическими пресс-ножницами. Таким образом, достигается максимальная универсальность, что позволяет использовать данное оборудование в качестве автономного мини-завода по обработке металлоконструкций.

Основные характеристики и стандартная комплектация станка:

• Устойчивая портально-рамная конструкция, 2 направляющие колонны.
• Подача рамы пилы при помощи привода с частотным преобразователем, автоматическое регулирование давления пиления.
• Плавная регулировка скорости пиления при помощи АС-привода.
• Легко читаемый пульт управления.
• Высокоточные твердосплавные направляющие полотна.
• Бесступенчатая регулировка высоты при помощи определителя высоты заготовки.
• Пильная рама расположена над рабочей поверхностью, таким образом направляющие всегда находятся в чистоте.
• Встроенный роликовый конвейер (260 GP).
• Щетка очистки полотна.
• Полотно установлено под углом 2° по отношению к поверхности рабочего стола.
• 1 ленточная пила (установлена на станке) 4/6 tpi.
• Цифровой индикатор поворота рамы 90°-30°.
• Точка поворота находится в точке пересечения полотна и линии неподвижных тисков, следовательно, не происходит изменение измерения при любом угле поворота.
• Механизм поворота расположен над поверхностью рабочего стола, как результат – части механизма не подвержены воздействию продуктов загрязнения.
• Встроенный роликовый конвейер.
• Охлаждение инструмента при помощи микрораспылителя, система охлаждения с высокой степенью экологичности.
• Цвет: серебристо-серый / сине-серый (RAL 7001 / RAL 7031).
• Инструкция по эксплуатации и запасные части на CD-ROM.

Технические характеристики станка:

Основные характеристики устройства позиционирования (измерительный упор) МЕВА ML automatic:

• Автоматический высокоточный измерительный упор с NC-управлением.
• Область измерения 3000 мм, в базовой комплектации.
• Линейные направляющие.
• Точность измерения 0,1мм (достигается при помощи серводвигателя).
• Распознавание местоположения происходит при помощи бесконтактной измерительной системы; пневматическая фиксация, пневматический подъем и опускание после каждого реза.
• Автоматический отвод во время реза.

Основные характеристики сверлильной установки Crea Drill:

• Возможность самостоятельно рассчитать, в каком режиме рентабельно пилить и сверлить заготовки.
• Простая настройка установки.
• Быстрая обучаемость работе на этой установке.
• Отсутствуют видимые линии разметки.
• Сверлильная установка с высоким крутящим моментом (3 уровня регулировки редуктора).
• Подходит для всех заготовок.
• Установка заданного размера на оси X и Y.
• Цифровой индикатор размера на оси X (опция)
• Регулировка точек упора для серийного пиления.
• Регулируемая глубина сверления по оси Z
• Макс. размер заготовки (Д×Ш×В) 6000 × 280 × 100 мм
• Макс. длина измерения по оси X = 3000 мм, Y = 200 мм
• Зажимной патрон для сверлильной установки 43 мм
• Характеристики сверла:
— макс. диаметр, спиральное сверло, — до 18 мм;
— макс. диаметр, полое сверло (зенкер), — 50 мм.
• Класс точности согласно стандарту DIN ISO 2768-1c.
