Описание работы электрической схемы строгального станка 7307г

Схема электрическая принципиальная представлена на рис. 15, схема электрическая соединений — на рис. 16, схема расположения электрооборудования — на рис. 17.

При включении вводного автоматического выключателя Q1 получают питание трансформаторы управления Т1 и Т2, загорается сигнальная лампа белого цвета H1 „Электросеть подключена».

При нажатии на кнопку S2 „Включение станка» срабатывает магнитный пускатель К1, который, замыкая свои контакты, встает на самоподпитку, запускает электродвигатель Ml, включает питание цепей управления электромагнитными муфтами; включается тормозная электромагнитная муфта 12.

При постоянном нажатии на кнопку S6 „Ускоренное перемещение стола» включается муфта Y3, стол перемещается на ускоренном ходу в направлении, определяемом положением рукояток переключения и реверсирования перемещения стола. При отжатии кнопки S6 электромагнитная муфта Y3 выключается, стол останавливается.

При постоянном нажатии на кнопку S5 „Установочные перемещения ползуна» включается пусковая муфта Y1, и отключается тормозная муфта Y2, ползун приводится в движение. При отжатии кнопки S5 муфта Y1 отключается, муфта Y2 включается, ползун останавливается. Этой же кнопкой рекомендуется пользоваться (при кратковременном нажатии) для облегчения переключения скоростей.

При нажатии на кнопку S4 „Включение хода ползуна» срабатывает магнитный пускатель К2, который, замыкая свои контакты, встает на самоподпитку и включает пусковую муфту Y1, размыкая свой нормально-замкнутый контакт, отключает тормозную муфту Y2, а также разрывает цепь питания муфты Y3 ускоренного перемещения стола. Ползун приводится в движение, при этом включение ускоренного перемещения стола невозможно, так как нормально-замкнутый контакт магнитного пускателя К2 разомкнут.

Для остановки ползуна нажмите на кнопку S3 „Выключение хода ползуна». Для отключения электродвигателя станка нажмите на кнопку S1 с грибовидным толкателем красного цвета. Эта же кнопка служит для аварийного отключения станка.

По особому заказу за отдельную плату на станке предусмотрена возможность установки микропереключателя S7, который используется при строгании „По упору».

7210, 7110, 7212, 7112, 7216, 7116 — продольно-строгальные станки. паспорт, руководство. чертежи быстроизнашивающихся деталей

7430 долбежный станок с гидравлическим приводом. назначение и область применения

Долбежный станок с гидравлическим приводом модели 7430 предназначен для обработки фасонных отверстий (квадратных, шестигранных, шлицевых и др.), прорезания шпоночных пазов и канавок в конических и цилиндрических отверстиях, а также для строгания наружных коротких плоских и фасонных линейчатых поверхностей с поднутрением до 10° в условиях индивидуального и мелкосерийного производства, а также в ремонтных мастерских.

Наличие трёх видов подач стола (продольной, поперечной и круговой) даёт возможность обработки на данном станке нескольких поверхностей с одной установки. Наличие механических подач стола, механизма автоматического останова, дистанционного управления позволяет многостаночное обслуживание.

Станок предназначен для обработки долблением плоских и фасонных поверхностей, пазов и канавок в разнообразных деталях, а также различных видов штампов, устанавливаемых непосредственно на столе или в приспособлениях. Возможность поворота рамы с долбяком позволяет обрабатывать наклонные плоскости, не меняя позиции детали.

Стол перемещается как вручную, так и механически. Круговая подача стола дает возможность обрабатывать на станке круглые детали и зубчатые колеса.

7430 кинематическая схема долбежного станка

Кинематическая схема долбежного станка 7430

1. Схема кинематическая долбежного станка 7430. Смотреть в увеличенном масштабе

2. Схема кинематическая долбежного станка 7430. Смотреть в увеличенном масштабе

Гидропривод станка 7430

Гидравлическая схема долбежного станка 7430

Гидравлическая схема долбежного станка 7430. Смотреть в увеличенном масштабе

После включения электродвигателя масло, подаваемое насосом Н2 (рис. 120, а), через дроссель Д поступает в золотник 32.

При положении золотника 32, указанном на схеме, через левую его выточку масло направляется в левый канал поворотного сальника С и в верхнюю полость рабочего цилиндра Ц1, осуществляя холостой ход долбяка. Из нижней полости рабочего цилиндра через правый канал поворотного сальника С, правую выточку золотника 32 и выточки 1 и 2 золотника управления 3, масло сливается в бак.

В конце холостого хода долбяка нижний переставной упор У1, воздействуя на рычаг Р, перемещает золотник 31 влево. В этот момент часть масла от насоса подач Н1 через выточки 3 и 4 и обратный клапан Ок1 поступает под правый торец золотника 32 и смещает его влево; при этом масло от насоса Н2 через дроссель Д и правую выточку золотника 32 будет поступать в правый канал поворотного сальника С и в нижнюю полость рабочего цилиндра Ц1, осуществляя рабочий ход долбяка. Масло, находящееся в верхней полости цилиндра Ц, через левый канал сальника, левую выточку золотника 32 и выточки 5 и 6 золотника 31 будет сливаться в бак.

Зарядка цилиндра подач Ц2 происходит следующим образом. При ходе долбяка вверх от насоса Н1 масло поступает под правый торец золотника подачи 33. смещая его влево; масло, находящееся слева от золотника 33, проходя по каналам и через выточки 4 и 9. сливается в бак.

Основной поток масла от насоса подачи Н1 через правую вы точку золотника 33поступаетв нерабочуюполостьцилиндра подач Ц2. Масло из рабочей полости этого цилиндра через левую выточку золотника З3 сливается в бак.

При ходе долбяка вниз масло, подаваемое насосом подачи Н1, через выточки 3 и 4 поступит под левый торец золотника Зз и сместит его вправо, а масло, находящееся справа от золотника З3, поступит к систему. Такое смещение произойдет ввиду разности и. сечениях левой и правой полости цилиндра золотника 33. При правом положении золотника Зз основной поток масла от насоса Н1 пойдет через левую его выточку и рабочую полость цилиндра подач Ц2, осуществляя подачу.

Долбежные станки 7417 в москве — биржа оборудования proстанки

Долбежные станки 7417 в россии — биржа оборудования proстанки — 5 страница

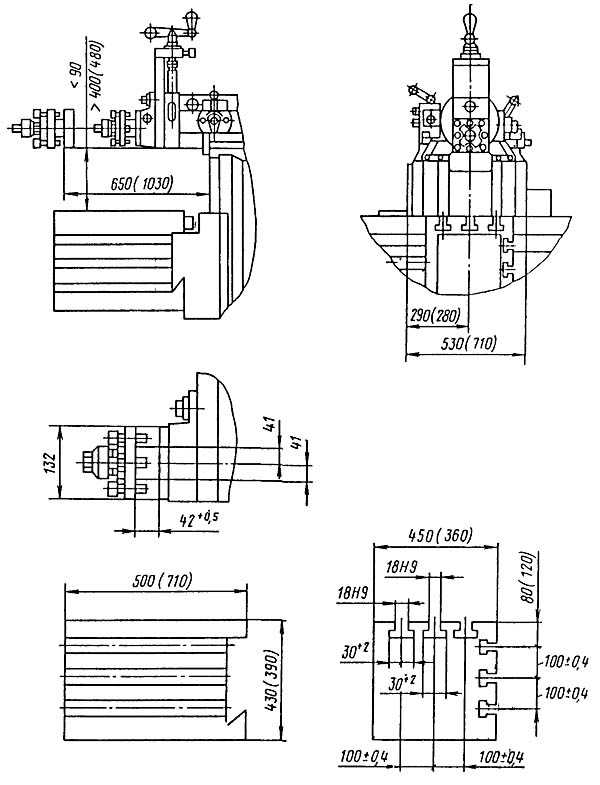

Спецификация органов управления поперечно-строгального станка 7307г

2. Хвостовик замка электрошкафа

5. Рукоятка установки ряда чисел двойных ходов ползуна в минуту
6. Кнопка включения станка
7. Кнопка „Общий стоп»
8. Кнопка „Толчковая»
9. Рукоятка установки величины механической подачи стола
10. Хвостовик вала изменения длины хода ползуна
11. Гайка крепления поперечины на станине
12. Рукоятка включения и реверсирования механического перемещения стола в вертикальном направлении

14. Хвостовик вала ручного перемещения стола в вертикальном направлении
15. Кнопка „Ускоренное перемещение»
16. Кнопка „Пуск ползуна»
17. Хвостовик вала ручного перемещения стола в горизонтальном направлении
18. Упор стойки стола
19. Гайка крепления стойки стола
20. Винт точного подпора стола

22. Кнопка „Стоп ползуна»

24. Рукоятка включения и реверсирования механического перемещения стола в горизонтальном направлении
25. Хвостовик втулки зажима резцедержателя и поворота резцов
26. Винты крепления резцов
27. Рукоятка зажима салазок суппорта
28. Гайка крепления поворотной доски суппорта>
29. Рукоятка перемещения салазок суппорта
30. Винт поджима ходового винта суппорта
31. Хвостовик вала крепления суппорта
32. Рукоятка установки величины механической подачи суппорта

34. Винт крепления упора механической подачи суппорта

36. Хвостовик вала переустановки ползуна

40. Вводный автоматический выключатель
41. Хвостовик замка устройства для запирания вводного автоматического выключателя в отключенном состоянии

40. Упор перемещения стола в горизонтальном направлении на заданный размер
41. Винт зажима стойки экрана стружкосборника

49. Гайки регулирования усилия зажатия штанги
50. Рукоятка включения и выключения механизма автоматического откидывания резца при обратном ходе ползуна
51. Рукоятка установки экрана стружкосборника

Технические характеристики долбежного станка 7430

Связанные ссылки

Паспорта к долбежным станкам и оборудованию

Каталог справочник долбежных станков

Прайс-лист информационных изданий

Электрооборудование строгального станка 7307г

На станке установлено следующее электрооборудование:

• электродвигатель 4A132S6У3
• электромагнитные муфты:
• муфта пусковая ЭТМ094-1Н8
• муфта тормозная ЭТМ066-1А8
• муфта ускоренного перемещения стола ЭТМ074-1Н8
• светильник местного освещения HKC0lxl00/П00-03У4 с лампой М024-40

Вводный автоматический выключатель и аппараты цепей управления установлены в электрошкафу, укрепленном на задней стенке станины.

На станке применяются следующие величины напряжений:

• силовая цепь ~380 В переменного тока частотой 50 Гц
• цепь управления ~110 В переменного тока частотой 50 Гц
• цепь местного освещения ~24 В
• постоянного тока — цепь питания и управления электромагнитными муфтами =24 В

По особому заказу за отдельную плату электрооборудование может поставляться с напряжением силовой цепи 220, 400, 440 В и частотой 60 Гц, напряжением цепи управления 220 В.

Защита электрооборудования от токов короткого замыкания осуществляется:

• на вводе, ответвлениях к электродвигателю M1 (см. рис. 15.. .17) и трансформаторам управления Т1 и Т2 — вводным автоматическим выключателем Q1
• цепи местного освещения — предохранителем F1
• цепи управления 110 В — предохранителем F2
• цепи управления 24 В — предохранителем F3

Защита от перегрузки электродвигателя Ml осуществляется вводным автоматическим выключателем Q1.

Минимальная защита, исключающая самовключение электродвигателя и электромагнитных муфт, осуществляется магнитными пускателями.

Станок оснащен следующей световой сигнализацией:

• „Электросеть подключена» — сигнальная лампа белого цвета, расположенная на электрошкафу
• „Напряжение на электродвигателе» — сигнальная лампа зеленого цвета, расположенная на поперечине
• „Замыкание цепи управления на землю» — две сигнальные лампы желтого цвета, расположенные на электрошкафу

При замыкании на землю какой-либо точки цепи управления 110 В слева по схеме (см. рис. 15) от катушек магнитных пускателей загорается левая лампа, справа — загорается правая лампа. При замыкании цепи управления на землю в двух точках (слева и справа) перегорает предохранитель F2.

Все органы управления расположены на станке слева. Кнопка „Аварийное отключение станка», „Включение станка», „Установочное перемещение ползуна» находятся на съемной боковой крышке станины. Кнопки „Включение хода ползуна», „Выключение хода ползуна», „Ускоренное перемещение стола» расположены на поперечине.

Ввод питающих проводов предусмотрен снизу электрошкафа. Здесь же на задней стенке станины расположен винт заземления.
