Буквенное обозначение

Помимо цифр в маркировке станков присутствуют буквы. Если они стоят между 1-й и 2-й цифрами, то это означает, что механизм станка был усовершенствован по сравнению с прежней конструкцией. Если буква есть в конце номера, значит, была изменена базовая модель. После 3-й или 4-й цифр указывается класс точности устройства, который маркируется следующими буквами:

На станках с ЧПУ устанавливают специальные шифры, которые обозначают степень автоматизации. Это буквенно-цифровое обозначение (от Ф1 до Ф4), которое пишется в конце маркировки.

https://www.youtube.com/watch?v=SNAKlrlLhR8

Обратите внимание, станки, реализуемые группой компаний PROMA-group, в основном имеют английскую и чешскую маркировку, но есть и оборудование с отечественными номерами. По желанию заказчика, наши специалисты подготовят российскую маркировку, для выбранного клиентом станка.

Виды металлообрабатывающего оборудования

Важнейшая характеристика, отличающая разные типы машин, – род осуществляемых ими работ. Станки для металлообработки делятся на:

1. Токарные. Работа с поверхностями кручения, резка вращающихся деталей — токарная обработка на станках с ЧПУ.
2. Сверлильные. Проделывание круглых отверстий.
3. Шлифовальные. Шлифовка абразивным кругом.
4. Полировальные. Шлифовка лентами и брусками.
5. Зубообрабатывающие. Обработка зубьев колес.
6. Фрезерные. Резка вращающейся фрезой.
7. Строгальные. Резка движущимся по горизонтали резцом.
8. Разрезные. Распиливание дисковой пилой.
9. Протяжные. Спецпротяжка.
10.  Резьбообрабатывающие. Нетокарные модели, использующиеся для работы с резьбой.
11.  Иные устройства.

Гидроабразивные и электроэрозионные

Это оборудование, используемое для разрезания металлических листов любой толщины. Принцип работы заключается в том, что металл разрезается с помощью тонкой водяной струи, которая воздействует на него под большим давлением. Недостаток этого метода — низкая скорость. Однако она компенсируется высокой точностью реза.

Оборудование предназначено для производства. Связано это с возможностью расположить на рабочей поверхности большие металлические листы. Их размеры могут достигать 3×12 метров. Плюсы и минусы у таких станков точно такие же, как у обычной газовой резки.

Дополнительная классификация

Существует дополнительное разделение станков:

• по степени универсальности металлорежущее оборудование бывает универсальное и стандартное;
• для выполнения многих видов операций, обработки широкой номенклатуры изделий по размерам и форме: широкого назначения и узкопрофильное;
• для конкретного вида работ по изготовлению разных деталей существует специализированное оборудование;
• для четко указанных работ – предназначено для обработки одинаковых по конфигурации деталей, но с отличающимися размерами, например, коленвалов, корпусов редукторов.
• специальное – выполняет определенные операции с четко заданным видом детали по форме и незначительным колебанием размеров.

Универсальное станочное оборудование применяется в мелкосерийном производстве. Специализированные и специальные станки с высоким уровнем автоматизации востребованы в крупносерийном и массовом производствах, где изготавливаются крупные партии деталей.

Классификация агрегатов по группам

Основное деление массива металлорежущих станков происходит по технологическому способу обработки, способу перемещения механизмов и виду применяемого инструмента.

Различают 10 групп станков:

• Первая группа – токарные агрегаты. Они составляют порядка 30% станочного парка. Используются для обработки точением деталей вращения. Движением резания для группы является вращение заготовки.
• Вторая – сверлильные и расточные агрегаты. Их доля составляет 20%, используются для обработки отверстий различными способами. Вращение инструмента и его подача при неподвижной детали являются главными движениями резания. У расточных аппаратов добавляется ход стола с деталью.
• Третья – шлифовальные, полировальные, заточные и доводочные аппараты. Составляют 20% от общего числа подобного оборудования. Работают абразивным инструментом. В полировальных и доводочных агрегатах применяется абразивная паста и порошок, шлифовальные ленты и бруски.
• Четвертая – аппараты для физико-химической обработки и комбинированные. К этой группе относятся, например, агрегат для электроэрозионной обработки.
• Пятая группа – зубообрабатывающие и резьбообрабатывающие аппараты. Составляют 6% всего парка. Используются для нарезания разных видов зубчатых колес и резьбы. Они выполняют черновые и финишные операции.
• Шестая – фрезерные аппараты. Насчитывают 15% от общего числа оборудования. Рабочим инструментом являются многолезвийные фрезы разных конструкций.
• Седьмая группа – строгальные, протяжные, долбежные станки. На их долю приходится 4% станков. Имеют прямолинейное рабочее движение стола. У долбежных станков главное движение – возвратно-поступательное перемещение резца. Протяжные станки используются для обработки отверстий и пазов с помощью многолезвийного инструмента – протяжки.
• Восьмая – разрезные станки. Служат для разрезания заготовок типа круга, уголков, прутков.
• Девятая группа – разные станки. В эту группу входят станки для балансировки, правки и других операций.
• Десятая – резервная. Многоцелевые станки вроде оборудования с ЧПУ и обрабатывающих центров позволяют реализовывать ряд способов механообработки. В соответствии с видом выполняемой операции включаются в одну из станочных групп.

Классификация металлорежущих станков

Металлообрабатывающее оборудование отчается большим количеством показателей: видом работ, конструкцией, типом управления, точностью и т.д. Например, по степени универсальности станки бывают:

• универсальные, наиболее актуальные для индивидуальных заказов;
• специализированные, использующиеся для выпуска изделий сериями;
• специальные, распространенные в цехах массового производства.

Также важно определить размер будущего изделия. В зависимости от него выбирают габариты подходящего станка:

• легкие (>1 т);
• средние (>10 т);
• крупные (>30 т);
• тяжелые (>100 т);
• уникальные (<100 т).

Подвиды имеют и отдельные типы станков. Все технические показатели металлообрабатывающего станка зашифрованы маркировкой.

Дополнительно каждый из описанных в предыдущем разделе типов делится на второстепенные подвидов, на основании следующих показателей:

• базовых узлов;
• способа обработки;
• задействованных приспособлений;
• автоматизации;
• других технических характеристик.

Например, шлифовальные станки делятся на кругло-, продольно-, плоскошлифовальные, притировочные. У каждого типа десять типоразмеров.

Классификация по массе

Промышленные металлорежущие машины разделяются по массе. Выделяют:

1. Легкие — конструкции весят до 1000 кг.
2. Средние — масса начинается от 1 тонны, заканчивается 10 тоннами.
3. Крупные — масса от 16 до 30 тонн.
4. Тяжелые — масса от 30 до 100 тонн.
5. Сверхтяжелые — конструкции весят более 100 тонн.

Обозначения указываются в техническом паспорте.

Классификация по параметрам

Оборудование для обработки металла также классифицируют по ряду других параметров:

1. Габариты и масса. Техника бывает крупной, тяжелой и уникальной.
2. Степень специализации. Устройства, которые работают с разными заготовками, считаются универсальными. Станки для обработки заготовок одного размера называются специальными. Агрегаты, которые предназначены для работы с изделиями разных, но однотипных размеров, относятся к категории специализированных устройств.
3. Точность обработки. Эта характеристика имеет буквенное обозначение: Н — нормальная, П — повышенная, В — высокая, А — особо высокая.

В отдельную группу входят прецизионные агрегаты, которые обозначают буквой С. Их назначение — точная обработка деталей. Существует еще одна классификация по массе, в соответствии с которой станки делят на:

• легкие (до 1 т);
• средние (1-10 т);
• тяжелые (10-16 т);
• крупные (16-30 т);
• тяжелые (30-100 т);
• особо тяжелые (более 100 т).

Классификация по универсальности

Отдельное разделение металлорежущих станков — по их универсальности. Выделяется две группы:

1. Установки узконаправленного профиля. Используются для выполнения одной определенной технологической операции.
2. Универсальные агрегаты. Представляют собой крупногабаритные конструкции, которые предназначены для выполнения различных технологических операций.

Для более качественного выполнения технологических операций лучше купить несколько станков узконаправленного профиля.

Классификация станков по типам.

Станки одного и того же типа могут отличаться компоновкой (например, фрезерные универсальные, горизонтальные, вертикальные), кинематикой, т.е. совокупностью звеньев, передающих движение, конструкцией, системой управления, размерами, точностью обработки и др.

Стандартами установлены основные размеры, характеризующие станки каждого типа. Для токарных и круглошлифовальных станков это наибольший диаметр обрабатываемой заготовки, для фрезерных станков – длина и ширина стола, на который устанавливаются заготовки или приспособления, для поперечно-строгальных станков – наибольший ход ползуна с резцом.

Группа однотипных станков, имеющих сходную компоновку, кинематику и конструкцию, но разные основные размеры, составляет размерный ряд. Так, по стандарту, для зубофрезерных станков общего назначения предусмотрено 12 типоразмеров с диаметром устанавливаемого изделия от 80 мм до 12,5 м.

Конструкция станка каждого типоразмера, спроектированная для заданных условий обработки, называется моделью. Каждой модели присваивается свой шифр – номер, состоящий из нескольких цифр и букв. Первая цифра означает группу станка, вторая – его тип, третья цифра или третья и четвертая цифры отражают основной размер станка.

Классификация станков по степени универсальности. Различают следующие станки – универсальные, которые используют для изготовления деталей широкой номенклатуры с большой разницей в размерах. Такие станки приспособлены для различных технологических операций:

• специализированные, которые предназначены для изготовления однотипных деталей, например, корпусных деталей, ступенчатых валов сходных по форме, но различных по размеру;
• специальные, которые предназначены для изготовления одной определенной детали или одной формы с небольшой разницей в размерах.

Классификация станков по степени точности. Станки разделены на 5 классов:

• Н – станки нормальной точности;
• П – станки повышенной точности;
• В – станки высокой точности;
• А – станки повышенной точности;
• С – особо точные или мастер-станки;

В обозначение модели может входить буква, характеризующая точность станка: 16К20П – токарно-винторезный станок повышенной точности.

Классификация станков по степени автоматизации. Выделяют станки-автоматы и полуавтоматы. Автоматом называют станок, в котором после наладки все движения, необходимые для выполнения цикла обработки, в том числе загрузка заготовок и выгрузка готовых деталей, осуществляется автоматически, т.е. выполняется механизмами станка без участия оператора.

Цикл работы полуавтомата выполняется также автоматически, за исключением загрузки-выгрузки, которые производит оператор, он же осуществляет пуск полуавтомата после загрузки каждой заготовки.

С целью комплексной автоматизации для крупносерийного и массового производства создают автоматические линии и комплексы, объединяющие различные автоматы, а для мелкосерийного производства – гибкие производственные модули (ГПМ).

Автоматизация мелкосерийного производства деталей достигается созданием станков с программным управлением (цикловым), в обозначение моделей вводится буква Ц (или числовым буква Ф). Цифра после буквы Ф обозначает особенность системы управления:

• Ф1 – станок с цифровой индикацией (с показом чисел, отражающих, например, положение подвижного органа станка) и предварительным набором координат;
• Ф2 – станок с позиционной или прямоугольной системой;
• Ф3 – станок с контурной системой;
• Ф4 – станок с универсальной системой для позиционной и контурной обработки, например, модель 1Б732Ф3 – токарный станок с контурной системой ЧПУ.

Классификация станков по массе. Станки подразделяют на:

• легкие – до 1 т;
• средние – до 10 т;
• тяжелые – свыше 10 т. Тяжелые станки делят на крупные – от 16 до 30 т, собственно тяжелые – от 30 до 100 т;
• особо тяжелые – свыше 100 т;

Наши контакты: 7 (4855)404-064 ,, 7(495)620-98-25

Консольно-фрезерные станки, выпускаемые в ссср и снг

Основные производители фрезерных станков в СССР и России:

ВМЗ — Воткинский машиностроительный завод. В настоящее время — Воткинский Завод, ОАО

ГЗФС — Горьковский завод фрезерных станков. В настоящее время — Завод Фрезерных Станков ЗФС, ООО

ДЗФС — Дмитровский завод фрезерных станков. В настоящее время — Дмитровский завод фрезерных станков ДЗФС, ООО

УЗТС — Ульяновский завод тяжелых и уникальных станков УЗТС. В настоящее время — Ульяновский завод тяжелых и уникальных станков УЗТС, ООО

ВСЗ — Воронежский станкостроительный завод.

Жальгирис — Вильнюсский станкостроительный

Конструкция

Конструкция станков для металлообработки представляет собой связь нескольких ключевых деталей и механизмов. Основные рабочие элементы оборудования:

1. Литая станина. Выполняет роль основания. На ней закрепляются остальные детали машины. Должна гасить вибрации, возникающие от работы двигателя.
2. Система управления. Представляет собой пульт для настройки подвижных механизмов.
3. Шпиндель с патроном для оснастки.
4. Рабочая поверхность с зажимами для заготовок.

Помимо ключевых узлов выделяют направляющие, защитные щитки, суппорта, подвижные бабки и другие дополнительные элементы. Нельзя забывать про системы охлаждения. Они могут быть воздушными и жидкостными. Используются на промышленном оборудовании при больших нагрузках.

В продаже присутствуют разные виды металлообрабатывающих станков. Они различаются по конструкции, функциональности, предназначению, габаритам, системам контроля. При выборе производственной машины следует учитывать эти особенности. Для серийного производства выбирают износоустойчивые конструкции. В гараж или мастерскую подойдёт менее производительное оборудование.

Маркировка металлорежущих станков

Маркировка оборудования – это особая комбинация чисел и букв, в которой отражены данные о производителе и основных технических характеристиках устройства.

Маркировка бывает двух видов:

1. Для аппаратов серийного производства. Первая цифра — группа устройства, вторая — тип, третья и четвертая — типоразмер. Если после первой и второй цифр находится буква, значит, станок модернизирован. Две цифры, расположенные за буквой, — эксплуатационный номер. Следующая комбинация (буква и цифра) характеризует тип числового программного управления. Последняя буква и цифра – это параметры вычислительного устройства.
2. Для специализированной техники. Первая пара букв — сокращенное название компании-производителя. Далее расположены три цифры основного эксплуатационного номера. За ними указана буквенная модификация, а последняя цифра и буква отражают характеристики вычислительного устройства.

Маркировка облегчает поиск нужной модели в каталогах, а также помогает при выборе запасных частей, расходных материалов и комплектующих.

Теперь вы знаете, по каким параметрам классифицируются станки для резки металла, и на что нужно обратить внимание при покупке. Наиболее выгодным приобретением является станок с ЧПУ. Он превосходит аналогичные устройства других типов по всем характеристикам, быстро окупается и позволяет повысить качество продукции.

Нумерация станков

В СССР была принята единая система условных обозначений станков, основанная на присвоении каждой модели станка шифра (номера). Нумерация металлорежущих станков, разработанная Экспериментальным научно-исследовательским институтом металлорежущих станков (ЭНИМС), построена по десятичной системе.

Все станки делятся на 10 групп, каждая группа подразделяется на 10 типов и каждый тип — на 10 типоразмеров. Как видно из таблицы, объединение станков по группам при нумерации основано на несколько ином принципе, чем при классификации. Номер, присваиваемый каждой модели станка, может состоять из трех или четырех цифр и букв, причем буквы могут стоять после первой цифры или в конце номера, например: 612, 1616, 6Н82, 2620, 6Н12ПБ.

Первая цифра номера показывает группу, к которой относится данный станок. Вторая цифра указывает тип станка в данной группе. Третья или третья и четвертая цифры совместно указывают условный размер станка. Так, например, для токарных станков третья и четвертая цифры показывают высоту центров в сантиметрах или дециметрах (1620, 1616, 1670); для токарно-револьверных станков и автоматов — максимальный диаметр обрабатываемых прутков в миллиметрах (1336, 1125, 1265); для сверлильных станков — максимальный диаметр сверления отверстия в мягкой стали в миллиметрах (2А125, 2А135, 2150).

Для консольнофрезерных станков третья цифра условно показывает размер стола. Для того чтобы различить конструктивное исполнение станков одного и того же размера, но с разной технической характеристикой, между первой и второй цифрами вводится буква. Так, например, все станки моделей 162, 1А62, 1Б62, 1К62 — токарные с высотой центров 200 мм.

Однако модель 162 имеет максимальное число оборотов в минуту 600, модель 1А62—1200, 1Б62—1500, а современная модель 1К62 имеет 2000 оборотов в минуту. Буквы, стоящие в конце номера, означают различные модификации станков одной и той же базовой модели.

Так, например, горизонтально-фрезерный станок модели 6Н82Г представляет собой упрощенный тип базового универсально-фрезерного станка модели 6Н82, копировально-фрезерный станок модели 6Н12К является модификацией базового вертикально-фрезерного станка модели 6Н12 и т. д.

В некоторых случаях четвертая цифра также означает выпуск станка прежнего типоразмера, но усовершенствованной конструкции. Например, модель 262 представляет собой горизонтально-расточный станок второго размера. Аналогичный по размерам современный расточный станок новой конструкции обоз-начается как модель 2620.

Область применения

Металлообрабатывающее оборудование – это основа разных отраслей промышленности. Это неотъемлемая часть многих сфер технического производства и хозяйственной деятельности. Устройства для механической обработки металла ускоряют рабочий процесс, снижают трудозатраты, уменьшают себестоимость продукции и помогают оптимизировать производство.

Станки и производственные линии с металлообрабатывающим оборудованием применяются в следующих производственных отраслях:

• машиностроение (точное и тяжелое);
• космическое и авиастроение;
• судостроение;
• приборостроение;
• мостостроение;
• автомобилестроение;
• строительство металлоконструкций;
• военная промышленность.

Металлообрабатывающие станки используют практически на всех промышленных предприятиях. Производственный процесс требует постоянного совершенствования оборудования, и современные механизмы позволяют создавать новые детали. Именно поэтому технические устройства для металлообработки имеют большое значение для экономики любой страны мира.

По степени автоматизации

Часто металлорежущие станки производят с дополнительной функцией автоматизации. В зависимости от степени автоматизации станки разделяются на такие виды:

Современные металлорежущие станки производят с дополнительным оснащением, это ускоряет процесс обработки материала. Увеличить степень автоматизации в мелкосерийном производстве мастера могут при условии большего использования станков с числовым (цикловым) программным управлением (ЧПУ). В их маркировке присутствует буква Ф (Ц).

Цифровое обозначение за буквой указывает на тип управляющей системы:

• цифровая индикация Ф1 – система позволяет делать предварительный набор координат, цифровая индикация отображает в числовом выражении настоящее положение и перемещение подвижного узла станка;
• прямоугольная или позиционная система Ф2;
• контурная Ф3;
• универсальная Ф4 – объединяет контурную и позиционную обработку детали.

Преимущества и недостатки

У металлорежущего оборудование есть ряд сильных, слабых сторон. Преимущества:

1. Автоматизация рабочего процесса при наличии ЧПУ.
2. Высокая точность обработки металла.
3. Высокая производительность.
4. Надежность, долговечность.

Недостатки:

1. Необходимость установки системы охлаждения.
2. Трудности починки.
3. Наличие опыта в настройке ЧПУ.

Важно внимательно следить за рабочим процессом, чтобы снизить риск получения травмы, браковки детали.

Разделение по классам точности

Все разнообразие металлообрабатывающих станков подразделяется по классу точности:

• нормальная – H;
• повышенная – П;
• высокая – B;
• особо высокая – A;
• особо точная (мастер-станки) – C.

Основная часть станочного оборудования предусматривает обработку по 6–9 квалитету точности. Станки, относящиеся к классу A, B и C имеют повышенные требования к условиям эксплуатации, это связано с их очень высокой точностью. Для их установки необходимы отдельные помещения с неизменной температурой и влажностью.

Металлорежущие станки не могут существовать без маркировки. Буква обозначения класса точности, кроме станков нормальной точности H, добавляется в маркировку. Например, 16К20П.

Сверлильные

Сверлильные станки — это устройства с неподвижной станиной, на которой в вертикальном положении закрепляется один или несколько шпинделей. На них можно выполнять сверление, зенкеровку, нарезание внутренней резьбы. С помощью метчиков можно растачивать отверстия в заготовках.

Систематизация по базовому размеру

Стандартами регламентируются базовые параметры оборудования, характерные этому типу. Для группы токарных и круглошлифовальных станков это максимальный размер детали под обработку.

У фрезерных станков основным считается габарит рабочего стола для установки заготовок и оснастки. Для поперечно-строгальных станков базовым является величина хода ползуна.

Совокупность станков для одного вида обработки, с похожей кинематикой, устройством, но отличающихся главными размерами, называется размерным рядом. Например, согласно нормативам у зубофрезерных станков различают 12 типоразмеров с максимальным диаметром заготовки для обработки от 80 мм до 12,5 тыс. мм.

Размерный ряд токарных станков отличается размером обрабатываемой детали 250, 320, 400 и более. Введение размерных рядов унифицирует детали, облегчает проектирование и ремонт станков.

Таблица фигур металлорежущих станков

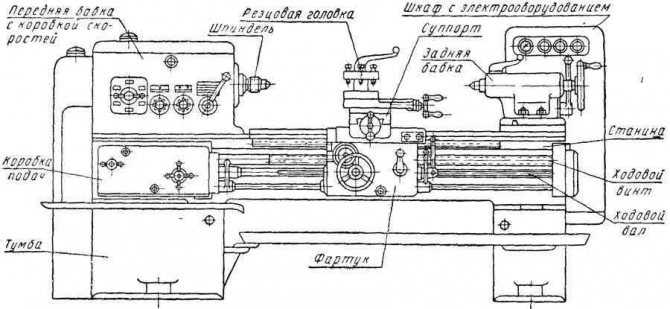

Токарные

К токарной группе относятся конструкции, которые используются для создания деталей сложной формы. Рабочей частью выступает вращающийся шпиндель, в который закрепляется заготовка. Чтобы обработать заготовку, необходимо закрепить определённые резцы в суппорте и подвести к ним детали.

Универсальные токарно-винторезные и токарные станки

Универсальные станки объединенной станкостроительной компании EXEN (рис. 3, табл. 11) предназначены для получистовых и чистовых операций при выполнении разнообразных токарных работ: точение, сверление, развертывание, растачивание, нарезание различных резьб, при обработке черных и цветных металлов. Станки позволяют получать высокую точность и геометрию обрабатываемых деталей в пределах нескольких микрон.

Универсальность и доступная стоимость оборудования, а также грамотное использование в производственном цикле позволяет окупить его в первые 2—3 года эксплуатации. Наличие гибких автоматических приспособлений (ГАП) расширяет технологические возможности за счет обработки заготовок больших диаметров.

Оснащение станка конусной линейкой дает возможность эффективно обрабатывать конусы и использовать его в инструментальном производстве. Станки комплектуются 3- и 4-кулачковыми патронами, планшайбами, люнетами, жесткими и вращающимися центрами. Они могут быть использованы как в промышленном производстве, так и в индивидуальных мастерских и учебных заведениях.

Станки (рис. 4, табл. 12) предназначены для обработки деталей по всему спектру операций от черновых до чистовых при обработки наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развертывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.

Рис. 3. Универсальный станок для чистовой обработки Б16Д225

Таблица 11. Токарные станки для чистовой обработки

Рис. 4. Универсальный станок для черной и чистовой обработки Б16Д25М1

Станки серии IV оснащены частотно-регулируемым приводом. На данной модели станка реализована концепция использования частотно-регулируемого привода (ЧРП) шпинделя. Конструкция и кинематическая схема позволили, без увеличения мощности двигателя, сохранить крутящий момент в 1000 Н · м.

Использование ЧРП позволило снизить уровень шума станка, повысить его надежность, а исключение промежуточных звеньев — увеличить КПД механической передачи с 0,79 до 0,9. За счет применения преобразователя частоты снизилось потребление электроэнергии на 30 %.

Стабильность напряжения ведет за собой стабильность обработки и позволяет получать геометрические параметры детали по 7-му квалитету. В данной модели возможно как дискретное, так и плавное регулирование оборотов шпинделя в пределах каждого диапазона.

При обработке деталей сложного профиля актуально плавное регулирование скорости под нагрузкой. За счет оптимального подбора скоростей сокращается время обработки на 8 %, растет производительность труда. Станок снабжен функцией плавного пуска и останова шпинделя, что обеспечивает исключение механических ударов.

В результате срок межремонтного цикла увеличивается на 15…30 %, срок службы станка возрастает. Для облегчения перемещения задней бабки по направляющим станины используется аэростатика. Станина цельнолитая. Направляющие станины закалены с двух сторон и отшлифованы. Докомплектация станка УЦИ увеличивает точность обработки. Станки изготавливаются классов точности Н и П.

Сведения об универсальных токарно-винторезных станках промышленной группы «АСВ-Техника» отечественного производства приведены в табл. 13 и рис. 5, 6.

Сведения об универсальных токарно-винторезных станках импортного производства, пользующихся спросом на российском рынке металлорежущего оборудования, приведены в табл. 14 и на рис. 7 и 8.

Токарные станки производства «Электротехмаш» предназначены для выполнения всех видов токарной обработки деталей (табл. 15). На токарных

Таблица 12. Универсальные станки для черновой и чистовой обработки

Таблица 13. Отечественные универсальные токарно-винторезные станки

Рис. 5. Общий вид станка 250ИТМВ.01

Рис. 6. Общий вид станка МК6056М

Рис. 7. Токарный станок производства модель SN 32

Рис. 8. Токарный станок производства модель RUN 460

станках можно производить внутреннюю и наружную обработку цилиндрических и конических поверхностей, торцевых плоскостей, а также нарезать все виды резьбы с широким диапазоном шага, выполнять отрезку, проточку конусных поверхностей и канавок, сверление, расточку.

Таблица 14. Импортные универсальные токарно-винторезные станки

Таблица 15. Технические характеристики токарных станков производства «Электротехмаш»

Уровни автоматизации

По уровню автоматизации металлообрабатывающие станки делятся на такие типы:

1. Ручное оборудование. Всеми механизмами управляет человек.
2. Полуавтоматы. В таких станках половина механизмов работает автоматически, а другая требует настройки и управления мастером.
3. Автоматы. Оборудование, которое может работать самостоятельно. Оператору изначально следует задать алгоритм для подвижных механизмов.
4. Станки с ЧПУ. Полностью автоматизированные конструкции, для работы которых требуется составить программу. В соответствии с ней будут двигаться механизмы и рабочие части станка.

Самыми популярными считаются машины, оборудованные системами ЧПУ. Числовое программное управление состоит из нескольких ключевых элементов:

1. Консоль — через неё оператор задаёт программу, по которой будет происходить производственный процесс. Помимо автоматической работы, на консоли есть пульт для ручного управления.
2. Контроллер — механизм, который производит расчёт будущих движений подвижных механизмов и элементов станка. Контроллер представляет собой мощный микропроцессор, которые управляет всеми механизмами.

Чтобы оператор видел какую программу он задаёт, в системе ЧПУ присутствует экран. На нём отображаются алгоритмы, размеры обрабатываемой заготовки, возможные ошибки и погрешности.

Эксплуатация

Чтобы безопасно эксплуатировать металлорежущий станок, нужно соблюдать правила безопасности, учитывать некоторые особенности:

1. Работать используя защитную экипировку, очки, наушники, перчатки.
2. Проверять целостность оснастки (сверл, фрез, резцов, абразива) перед запуском установки.
3. Охлаждать рабочую зону. Для этого может использоваться вода или масло.
4. Очищать конструкцию от металлической стружки после проведения работ.
5. Смазывать подвижные элементы минимум 2 раза в месяц.

https://www.youtube.com/watch?v=9zrEdr1eXTo

Нельзя работать на машинах, которые издают посторонние шумы, с отсутствующими креплениями, оголенными проводами.

Металлорежущие станки объединяют в себя различные установок, которые используются для обработки металла. Они разделяются по разным факторам, имеют определенную маркировку. Научившись читать цифры с буквами, указанными на корпусе оборудования, можно узнавать много информации без прочтения описания или технического паспорта.
