Станки дома Что представляет собой стружкоотсос
Стружкоотсос представляет собой вытяжную установку, которая помогает удалять с рабочей зоны станка отходы дерева — опилки, стружку, пыль. Кроме того, применяется для уборки в мастерской, очищении пола или стен. Для его установки не требуется специально организованное место.
Вытяжка для наждака
Ее так же хорошо видно в солнечных лучах
Главное чтобы не в U-ray на флюорографии.
Весь вопрос в том, что вы на этом ЧПУ обработаете.
Картина маслом. 5 минут точения snakewood
(походу стабилизированный оказался, и злой неимоверно).
Токарник. Бытовой пылесос с hepaXX.
Я держал пылесос, второй человек точил, хватило нас на 5 минут.
В течении суток аллергия рассосалась. Прочихался неслабо.
В воздухе, конечно, не было видно, никакой пыли.
Отсасывали её прям в месте её возникновения.
Можете полюбыпотствовать чем внутри стандарта разные фильтры отличаются
http://ru.wikipedia.org/wiki/HEPA
Зачем нужна вентиляция плазменной резки

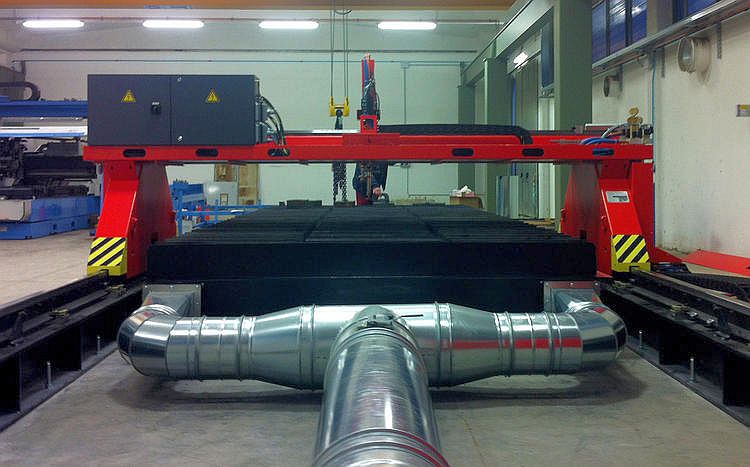

В процессе выполнения работ по резке металла плазменным станком неизбежно в помещении накапливаются мелкие частички пыли и возникает задымление. Вентиляционные системы помогают решить проблему скопления смога и запыления воздуха.
При проведении ручной резки прибегают к установке подъемно-наклонных панелей, которые могут быть односторонними или двусторонними. Они наделены способностью молниеносно всасывать инородные частички из воздуха. Их размещают не выше 35 см над крайним уровнем высоты проведения резки.
Вентилирование и очистка происходят за счет прохождения отработанных газов сквозь патрубок с высокой степенью всасываемости. На выходе грязь и дым поступают к поверхности фильтровальных кассет, которые и выполняют основную роль в задержании вредных частиц. Размер пыли должен составлять не менее 0,05 микрон. Очищенный воздух поступает обратно через выходной патрубок.
Справка! Используемые воздухоприемники могут выпускаться под различными формами. Внешнее устройство не имеет особого влияния на четкость функционирования. Главное требование, которое должно соблюдаться, это сбор максимального количества вредоносных частиц с минимальным расходом вентиляционного воздуха.
Вентиляция не должна затруднять текущую работу, производимую в помещении. Именно поэтому, все системы подобного типа проходят испытания в лабораторных условиях, а затем в производственных помещениях в процессе резки.
Разработано также относительно новое вентиляционное решение, основывающееся на удалении загрязненного воздуха через специальные крышки, открывающиеся по мере необходимости. Они располагаются вдоль раскроечной рамы воздуховода. На портал машины закрепляется штанга с установленной на конце линейкой.
Какое оборудование используется
Для станков может применяться разная система дымоудаления. Может использоваться водоналивной стол или воздушная вентиляция с дополнительными системами очистки. Водоналивной стол полностью убирает дым из рабочей области и имеет щадящий расход. Воздушная вытяжка нуждается в установке мощного вентилятора, который быстро и эффективно удаляет весь образующийся при резке мусор.
Как правило, достаточно установить стандартные воздуховоды с круглым сечением. При монтаже, чтобы исключить лишние потери производительности, следует использовать не более четырех колен под углом наклона в 90 градусов. Хорошей всасывающей способностью обладают гибкие воздуховоды, выполненные из алюминия.
Важно! Обязательно должны устанавливаться фильтры для плазменной резки, которые делают очистку более качественной и полной. Все токсичные газы быстро всасываются и выводятся из рабочего помещения. Фильтры способны улавливать мелкодисперсионную пыль и дым. В помещение возвращается очищенный воздух или производится его выведение наружу.
Вытяжные установки состоят из модульных кассетных или картриджных фильтров с встроенными вентиляторами. Пневматическая очистка производится путем накопления грязи в пылесборнике. Благодаря высокой мощности аспирационного фильтра, продукты горения очищаются не только в самом помещении, но и непосредственно происходит их нейтрализация в непосредственной рабочей зоне распила. Это гарантирует безопасную работу без вреда для здоровья.
Вентиляция для станка плазменной резки является обязательной для установки в рабочей зоне. Это оборудование помогает удалить весь образующийся в процессе работы мусор, убрать пыль и устранить задымление. Чтобы подобрать необходимое оборудование с целью его максимально эффективной работы, необходимо правильно рассчитать объемы воздуха, проходимого по помещению и сверить его с показателями загрязнений, которые регулярно возникают при резке.
Расчет вентиляции
Для расчета объема воздуха, который необходимо удалить от колпаков, отводящих исходящие газы, дым и пар, применяется следующая формула: 3600 * F * V, где F является площадью расчетного приемного сечения зонта в кв.м, а V – средняя скорость в расчетном сечении колпака.
Внимание! При устройстве и расчете вентиляции следует учитывать тот фактор, что в распространении загрязненного воздуха также принимают участие конвективные потоки с устойчивым потоковым направлением. Именно поэтому, отверстие, которое будет всасывать воздух, то есть воздухоприемник, нужно размещать как можно ближе к плазмотрону.
Тот воздух, который функционирует вблизи всасывающих отверстий, значительно отличается по составу от того, который витает в струйном течении. Подтекание воздуха происходит со всех сторон. Возле всасывающего отверстия воздухоприемника не должно находиться посторонних предметов.
Необходимо произвести точный расчет проходимого воздуха, степени его загрязнения в зависимости от среднего объема отработанных деталей на плазменной резке. На основе этих данных подобрать необходимое по параметрам вентилирующее устройство. Также учитываются особенности времени работы и температура окружающей среды. Нюансы этих параметров и настройка системы от их колебания во времени изложены в инструкции к эксплуатации оборудования.
Самодельная вытяжка для мастерской
Как известно, при работе с болгаркой и сваркой воздух становится мягко говоря загрязненным из-за отсутствия вытяжки, что собственно можно наблюдать сейчас на кадрах ниже.
Приходится открывать периодически дверь и делать небольшой перерыв пока все это дело не выветрится. Автор YouTube канала «TeraFox» уже давно планировал воплотить эту идею в жизнь. И вот наконец этот день настал, когда в его мастерской должна появиться хоть какая-нибудь вытяжка.
Мастер начинает новый проект с профильной трубы. Он сварил самый обычный квадрат.
Все материалы, которые использует автор, уже есть у него в наличии, так что сильно тратиться ему не пришлось. Затем из листового металла необходимо вырезать такой же формы элемент, который впоследствии мы приварим к основанию из профтрубы.
Плазморезом старайтесь резать на улице, ибо дыма от него, как говорится, мама не горюй. Далее вырезаем еще 1 отрезок из миллиметрового листа, который надо еще как-то умудриться красиво деформировать. В качестве матрицы отлично подошла 32-ая труба, которая ждёт своего часа для будущей самоделки.
Изначально придаем форму листу по внешней стороне трубы, а потом необходимо постараться просунуть лист во внутреннюю полость. После чего остается новоиспеченную трубу сварить и вытащить готовый результат.
Далее край прижимаем уголком и струбцинами, и привариваем уже окончательно.
Теперь, в ранее собранной квадратной конструкции, плазморезом вырезаем окружность равную диаметру только что получившейся трубы.
Далее нам понадобится движок от стиральной машинки. Его автор приобрел на барахолке, цена вопроса 200 гривен или 500 рублями.
Теперь нам необходимо изготовить вот такие детали в количестве 4-х штук:
Их нужно прикрутить к корпусу двигателя вот таким образом:
Далее надеваем квадрат с отверстием на трубу и привариваем чуть ниже центра.
Затем изготовим еще одно кольцо.
Изготовлено оно по такому же принципу, как и труба, правда диаметром поменьше. Потом делаем из него крышку, а в крышке вырезаем отверстие, еще одно колечко под 110-ю трубу.
Отодвигаем пока эти детали в сторону, на очереди движок. Задача стоит следующая: закрепить пропеллер на шкив.
Задача и вовсе не задача, как оказалось. Все предельно просто, автор просверлил вал, нарезал резьбу, прикрутил пропеллер и так чтобы наверняка, загнал 4 самореза, 1 из них даже сломал.
Проверяем движок.
Все работает. Далее мастер решил немного усложнить схему и добавить диммер, регулировка оборотов не помешает. С диммером двигатель запускается плавно, но вот от регулировки одно название. Небольшие обороты поймать можно, но если их чуть добавить, то движок постепенно срывается на полную мощность. Баловство конечно, но за неимением частотного преобразователя тоже неплохо.
Далее покраска:
Детали окрашены, можно монтировать двигатель. Для этого в стене при помощи перфоратора необходимо проделать отверстие нужного нам диаметра.
Отверстие готово, теперь можно устанавливать этот канальный вентилятор. Кстати, они в заводском исполнении не так уж и дешево стоят.
Теперь по электрической части. В распределительную коробку отлично помещается конденсатор на 6мкФ, в крышке делаем отверстие под диммер и крепим саморезами.
В этом двигателе 4 провода. Находим рабочую обмотку – та, которая с наименьшим показателем, и пусковую, соответственно, с большим показателем.
Соединяем все это дело нехитрым способом через конденсатор и диммер, и проверяем чего мы там накрутили.
Ну что, все работает отлично. Также не мало важно поставить пропеллер правильно. Направление вращения, это понятно, главное, чтобы лопасти делали забор воздуха правильной стороной.
По электрике, вот такая схемка:
Совершенно ничего сложного, главное правильно определить рабочую и пусковую обмотки. Если двигатель вращается не в том направлении, которое вам необходимо, просто поменяйте местами провода пусковых обмоток.
Итак, с проводкой вроде разобрались, сетевой кабель зафиксирован к стене.
Тяга конечно не сумасшедшая, но сразу чувствуется приток свежего воздуха. Для такой производительности мастер откинул вариант отдельной приточки, ему вполне хватает и того, что тянет с неплотно прилегающей двери.
Далее нам понадобится канализационная труба. Автор выбрал оранжевую, а не серую, так как она поплотнее.
Трубу разбиваем на 3 равные промежутка (по метру) и сверлим сначала 6-ти миллиметровым сверлом, а потом сверлами 8 и 10 мм.
Ближе к вытяжке соответственно, отверстие будет минимальным, а чем дальше, тем диаметр отверстий больше.
Соединяем все вместе, и наконец, давайте затестим сегодняшний труд.
Всё работает, как и предполагалось. Не сравнится конечно с приточно-вытяжной системой, но для данного помещения самое оно.
Дым хоть и не мгновенно, но постепенно уходит из помещения. При постоянно включенной вытяжке, не сильно чувствуется холод, который тянет с улицы.
Ну а на сегодня это все. Благодарю за внимание. До новых встреч!
Видео:
Стружкоотсос на базе пылесоса
При невозможности покупки вытяжки для станка, ее часто делают кустарными методами. Один из популярных основан на использовании обычного бытового пылесоса. Такая конструкционная сборка имеет тот плюс, что отходы скапливаются в специально предназначенном для этого баке. Бак делается большого размера, чтобы поместить минимум два мешка столярной стружки и опилок.
Что применяется для работы:
- Простой домашний пылесос.
- Большая бочка или бак, обязательно круглой формы, чтобы создавались завихрения в виде улитки.
- Шланг от ненужного пылесоса (можно купить отдельно за небольшие деньги).
- Любая труба — можно от пылесоса, можно другую из металла или пластика. Главное, чтобы ее диаметр совпадал с диаметром выбранного ранее шланга.
Сначала трубу нужно распилить, оставив небольшую длину и обязательно острый срез — так воздух будет лучше выводиться из нее. На крышке бака пылесоса проделываются два отверстия. Первое в середине, для подключения шланга пылесоса, а второе сбоку, для установки шланга, через который будет собираться стружка.
Первый шланг вставляется легко без всяких переходников, а второй присоединяется к отрезанной в начале трубе. Благодаря плотной посадке крышки на бак, потерь мусора не будет. Но трубу и шланг желательно дополнительно проклеить, иначе будет теряться мощность из-за попадания воздуха снаружи.
Известны и другие способы изготовления, например, из сантехнических труб. Напоминаем: невозможно дать какие-либо гарантии того, что самодельная вытяжка для станка будет работать должным образом (если только вы не профессиональный механик). Если увлекаетесь столяркой — лучше приобретите для своей токарной машины вытяжку от проверенного производителя.
