Вакуумный стол для ЧПУ своими руками

Что можно доработать

  • Добавить крепления гибкого кабель-канала.
  • Увеличить жесткость, например добавить перемычек или сделать «жертвенный» стол из фанеры 18мм
  • Проработать стойки портала и конструкцию оси Z, облегчив всю конструкцию.

Шаг 2: основание и ось x-оси

Тут рассматриваются следующие вопросы:

  1. Проектирование и построение основной базы или основания оси X.
  2. Разбивка различных конструкций на элементы.
  3. Жестко закрепленные детали.
  4. Частично закрепленные детали и др.

1. Собираем «углы» крепления основоной рамы станка

Для сборки необходимо собрать из деталей 1,2,3,4 угловые элементы рамы станка с чпу, чертеж прилагается.

Предварительно нарежьте резьбу согласно чертежу.

Обратите внимание, что «углы» собираются зеркально

Теперь у нас есть 4 «угловых» элемента

Определяем размеры станка

  • Размер рабочего поля станка зависит от ходовых винтов
  • Винты со стандартной разделкой концов продаются на али комплектами.
  • В комплект входит: винт, гайка, крепление гайки, муфта и держатели винтов.

Данный станок имеет следующие размеры:

  • оси Y: винт 700мм, профиль 685мм.
  • соединительный профиль 685мм
  • оси X: винт 470мм, профиль 455мм.
  • ось Z: винт 300мм

при этих параметрах

  • рабочее поле станка: X-295мм Y-480мм Z-160мм. размеры без установленных концевиков.

Пример

для увеличения размеров по оси Y

берем винт 1500мм, тогда длина профиля составит 1485мм (1500-700 685=1485)
увеличиваем ось X (портал)

для винта длиной 1200мм понадобится профиль длиной 1185мм (1200-470 455=1185)

а длина соединительного профиля составит 1385мм (685 (1200-500)=1385)
при таких винтах получаем станок с рабочим полем X-995м Y-1280мм Z-160мм

Металлические части

  • Станок состоит из 14 разных частей 6мм конструкционной стали Ст3. Части собираются посредством сварки, для позиционирования используется шип-паз, с его помощью без труда собираются элементы в единую деталь.
  • Кликнув по картинке в описании можно посмотреть номер и количество деталей необходимых для сборки станка.
  • Элементы детали рекомендую заказывать на лазерной резке. Малые отверстия КЕРНИМ для дальнейшего просверливания отверстий и нарезания резьбы.

Алюминиевый профиль

  • Металлический профиль 60х60 30 серия нарезаем в размер в зависимости от длины выбранного ходового винта.*
  • Выбираем длину винта и получаем длину профиля для каждой оси. Как посчитать я писал выше.
  • Для соединения сварных деалей с профилем используются Т-образные гайки
  • Винты М5,M6,M8,М10

Комплектующие с АЛИ

Для механики потребуются:

  • Четыре винта 1605 (ШВП) разной длины (оси Х,Y,Z)
  • Четыре гайки 1605
  • Четыре муфты с диаметрами 10мм и 8мм
  • Четыре крепления гайки
  • Четыре фиксируемые опоры FK12
  • Четыре Шаговых мотора серии NEMA23 на 18кгс
  • Цилиндрические рельсы SBR20 на ось X,Y SBR16 на ось Z
  • Подшипники SBR20UU на X,Y (8 шт.) SBR16UU на Z (4 шт.)

ШВП — Шариковинтовая передача 1605, где 16 его диаметр, а 5 шаг на 1 оборот.
* профиль тоже можно посмотреть на алиэкспресс

Сборка деталей

  • Предварительно во всех элементах нарезаем резьбу согласно чертежам.
  • Сборка элементов производится посредством шип-паза, после сборки и фиксации — провариваем.
  • Провариваем без фанатизма, иначе поведет и все будет кривое.
  • Варим на прихватки либо завариваем шип-паз или комбинируем.

2. Собираем стойки портала

Стойки портала для станка с чпу собираются аналогично угловым элементам, берем детале 5,6,7,8 и внимательно собираем.
Cледите за тем с какой стороны устанавливаете маленькие детали, на Деталь 5
устанавливается мотор приводящий в движение каретку по оси.

Предварительно нарежьте резьбу согласно чертежу.

3. Собираем ось Z станка своими руками

Основу оси Z собираем из деталей 9,12,13, смотрим на картинку и внимательно собираем, не перепутайте.

Предварительно нарежте резьбу согласно чертежу.

Фиксируйте свариваемые детали, к примеру можно взять квадратную трубу и притянув к ней струбцинами детали получим угол 90 градусов. Даже если не получится идеального угла, муфта соединения вала мотора с ШВП (винтом) имеет мягкую вставку, которая компенсирует не соосность.

Собираем сам станок

Все элементы готовы и теперь осталось только собрать-скрутить все детали в одно целое, чтобы получить станок на который впоследствии установить чпу систему. В данном варианте это либо MACH 3,4 или LinuxCNC

Алюминиевый конструкционный профиль собирается на Т-гайках, поэтому берем горсть гаек и винтов я использую с внутренним шестигранником (DIN 912). Берем винты класса прочности 8.8 они есть в любом хозмаге.

1. Собираем левую и правую часть оси Y

  • 1. устанавливаем угловые элементы.
  • 2. Собираем направляющую, на цилиндрический рельс SBR20 одеваем две каретки SBR20UU и прикручиваем его к алюминиевому профилю 60х60 винтами М6.
  • 3. Тиким же образом собираем вторую направляющую.
  • 4. Все теми же винтами М8 соединяем обе направляющие между собой заранее подготовленным профилем, который задает длину оси X, получаем основание станка. Не затягиваем.
  • 5. В угловые элементы устанавливаем фиксируемые опоры винтов FK12, крепим на винты М5.
  • 6. Берем винт с накрученной на него гайкой, одеваем крпеление гайки к стойке и прикручиваем его на 6 винтов М5.
  • 7. Концом с резьбой устанавливаем винт ШВП 1605 в опору FK12 слегка фиксируя гайкой на опоре.
  • 8. Шаговый двигатель NEMA 23 c надетой на вал муфтой, устанавливаем на свое место. Крепим винтами М5. Смотрим рисунок.
  • 9. Затягиваем гайку, фиксирующую винт на опоре FK12 и фиксируем муфту на винте ШВП и валу двигателя, затягивая винты на соответсвующих половинках муфты.

2. Портал фрезерного станка, ось Х

  • 1. Соответвующие стороне стойки портала крепим на подшипники SBR20UU на винты М5. Гайку ШВП (SFU1605) не прикручиваем к стойке.
  • 2. Устанавливаем заготовленный для портала профиль и прикручиваем его винтами М8, Не затягиваем.
  • 3. Прокатываем портал в одну сторону до упора и подтягиваем винты М8 основной рамы станка.
  • 4. Прокатываем портал в противоположную сторону и подтягиваем винты основной рамы станка.
  • 5. Проверяем как перемещаяется портал, прокатывая его из стороны в сторону. Нужно добиться плавного перемещения портала по всей длине оси Y. После чего протягиваем винты основной рамы станка.
  • 6. Собираем направляющую оси X, на цилиндрический рельс SBR20 одеваем две каретки SBR20UU и прикручиваем его к конструкционному профилю сечением 60х60 винтами М6.
  • 7. В правую часть портала устанавливаем опору винта FK12, прикручиваем винтами М5.
  • 8. Собираем винт, накручиваем на него гайку, на гайку одеваем крпеление и прикручиваем его на 6 винтов М5.
  • 9. Концом с резьбой устанавливаем винт ШВП 1605 в опору FK12, слегка фиксируя гайкой на опоре.
  • 10. Шаговый двигатель NEMA 23 c надетой на его вал муфтой устанавливаем на свое место. Крепим винтами М5. Смотрим рисунок.
  • 11. Затягиваем гайку фиксирующую винт на опоре FK12 и фиксируем муфту на винте ШВП, на валу двигателя не фиксируем.

3. Ось Z фрезерного станка

  • 1. Опору FK12 устанавливаем снизу платформы оси Z, крепим на винты М5.
  • 2. Устанавливаем основу оси Z на подшипники SBR20UU, крепим винтами М5. Подтягиваем винты.
  • 3. Прокатывая влево, подтягиваем винты крепления профиля к стойке, прокатывая вправо, подтягиваем винты крепления правой стойки.
  • 4. Регулировкой добиваемся плавного движения оси X, затягиваем винты крепления профиля к стойкам.
  • 5. Одеваем подшипники SBR16UU на цилиндрические рельсы SBR16, крепим их через проставки Деталь 14 к основе оси Z винтами М5
  • 6. Прикручиваем Деталь 10 на подшипники SBR16UU, подтягиваем винты.
  • 7. Перемещая каретку оси Z, добиваемся плавного хода, фиксируем винты крепления цилиндрического рельса и Детали 10.
  • 8. Устанавливаем винт с гайкой и модулем крепления гайки к подвижной пастине крепения шпинделя. Фиксируем финт гайкой на опоре.
  • 9. устанавливаем двигатель с муфтой.
  • 10. Устанавливаем крепление шпинделя. В данном варианте используется проставка под брекет шпинделя.

Блок управления

Электронная часть вакуумного стола нужна для эффективной регулировки нагрева рабочей зоны и создания более стабильной фиксации деталей. Вариантов реализации блока управления много, самую большую роль здесь играет фрезерный станок и числовое программное управление, установленное в рабочее оборудование.

Для комфортной работы используются датчики температуры и давления. При минимальной комплектации требуется по одному датчику и 2 реле: одно для включения/выключения насоса, другое – для контроля нагревательной панели. Для разграничения рабочей области, использования зажима и нагрева только для части стола необходимо использовать большее количество реле и соответственно более производительный контроллер.

Вакуумный насос

Самый важный элемент оборудования. Служит для создания вакуума и надежной фиксации детали. Лучше всего использовать специализированный генератор вакуума с манометром. При отсутствии специализированного вакуумного насоса подойдут несколько вакуумных вентиляторов.  Возможна замена промышленными вакуумными пылесосами, однако на практике их эффективность ниже.

Про другие станки:  Как работать на ЧПУ станке: как пользоваться фрезерным станком по металлу и дереву, научиться основам управления

При подключении важно максимально снизить приток воздуха, то есть произвести изоляцию от входа до рабочей поверхности. Манометр нужен для измерения результатов: слишком сильный вакуум может повредить деталь, рабочую поверхность или оборудование. При более сложной конструкции столов регуляторы нагревательной части и манометр устанавливается в блок управления.

Вакуумный стол для станка чпу

В этой статье мастер-самодельщик расскажет нам, как сделать вакуумный стол. Он нужен, для удержания заготовки при обработки ее гравером, лазером и т.д.

Для изготовления стола мастер использует следующие

Инструменты и материалы:

-Доска;

-Клей;

-Крепеж;

-Фанера;

-Пенополистирол;

Шаг первый: проектирование

Рабочий стол станка ЧПУ, для которого изготавливается вакуумный стол, 90 Х 75 см. Рабочая поверхность вакуумного стола будет 75 Х 50 см. Весть вакуумный стол поделен на квадраты, которые разделяют канавки. Снизу делаются воздушные каналы, через которые откачивается воздух.

Шаг второй: рамка

Из доски мастер изготавливает и собирает рамку.

Приклеивает внутрь рамки пенополистирол.

Шаг третий: резка

Дальше мастер вырезает пену с обеих сторон.

Шаг четвертый: адаптер

Изготавливает и устанавливает адаптер для подключения трубы пылесоса.

Все готово. Для использования вакуумного стола нужно разместит его на рабочем столе станка и подключить пылесос. Сверху стола кладется обрабатываемая заготовка. Если заготовка не закрывает всю поверхность стола, то нужно закрыть канавки вокруг заготовки.

Герметизация соединения

Для герметизации соединения, зазора между пластинами, нанесите герметик. Позаботьтесь о том, чтобы герметик не попал в отверстия в нижней пластине, особенно на те, которые еще не были просверлены.

Комплекты и наборы для сборки фрезеров с чпу своими руками

Да, есть доступные комплекты станков для ручной сборки, но я еще не видел ни одного, который можно было бы подстроить под определенные нужды.

Также нет возможности вносить изменения в конструкцию и тип станка, а ведь их много, и откуда вы знаете, какой из них подойдет именно вам? Независимо от того, насколько хороша инструкция, если конструкция продумана плохо, то и конечная машина будет плохой.

Вот почему вам нужно быть осведомленным относительно того, что вы строите и понимать какую роль играет каждая деталь!

Коробка

Наиболее значимой здесь является высота, так как стол конструируется под станок с числовым программным управлением. Из металлических и деревянных частей собирается устойчивая конструкция для закрепления рабочей поверхности. Поверхность над рабочей зоной будет исполнять роль держателя для нагревательного элемента.

Рабочий стол должен быть максимально устойчивым и надежным. Поэтому в конструкции желательно избегать недолговечных или подвижных соединений. Для облегчения перестановок инструмента можно использовать ножки регулируемой высоты. Это позволит работать на неровной поверхности, обеспечивая устойчивость.

Личный опыт

Когда я впервые начал разрабатывать, продумывать и делать первый ЧПУ фрезер своими руками, на создание проекта ушел примерно один день. Затем, когда начал покупать части, я провел небольшое исследование. И нашел кое-какие сведения в различных источниках и форумах, что привело к появлению новых вопросов:

  • Мне действительно нужны шарико-винтовые пары, или обычные шпильки и гайки будут работать вполне нормально?
  • Какой линейный подшипник лучше, и могу ли я его себе позволить?
  • Двигатель с какими параметрами мне нужен, и лучше использовать шаговик или сервопривод?
  • Деформируется ли материал корпуса слишком сильно при большом размере станка?
  • И т.п.

К счастью, на некоторые из вопросов я смог ответить благодаря своей инженерно-технической базе, оставшейся после учебы. Тем не менее, многие из проблем, с которыми я бы столкнулся, не могли быть рассчитаны. Мне просто нужен был кто-то с практическим опытом и информацией по этому вопросу.

Конечно, я получил много ответов на свои вопросы от разных людей, многие из которых противоречили друг другу. Тогда мне пришлось продолжить исследования, чтобы выяснить, какие ответы стоящие, а какие – мусор.

Каждый раз, когда у меня возникал вопрос, ответ на который я не знал, мне приходилось повторять тот же процесс. По большему счету это связано с тем, что у меня был ограниченный бюджет и хотелось взять лучшее из того, что можно купить за мои деньги. Такая же ситуация у многих людей, создающих самодельный фрезерный станок с ЧПУ.

Материалы и инструменты для создания вакуумного стола для чпу своими руками

Перед тем как приступить к сборке вакуумного стола своими руками, следует оценить, какие работы на станке ЧПУ будут выполняться в дальнейшем. Играют роль и материалы, которые будут использоваться. В процессе создания проекта необходимо найти баланс между площадью воздействия прижимной силы и силой, которая будет воздействовать на каждый из участков (чтобы избежать деформации материала), определить мощность требующегося насоса и т. д.

Для того чтобы собрать стол самостоятельно, потребуются следующие материалы и инструменты:

  • лист из дерева или металла нужного размера;
  • металлический профиль;
  • вакуумный насос;
  • элемент нагрева;
  • управляющий блок;
  • дрель;
  • набор гаечных ключей;
  • паяльник;
  • отвертка.

Нагревательный элемент

Вакуумная формовка пластика также требует наличия специального стола. При работе на изделие действует вакуумное поле и нагревательный элемент, разогревающий пластик до необходимой температуры. Для этого над столом устанавливается нагревательная панель.

Среди преимуществ использования следует отметить равномерный нагрев, а также качественное освещение рабочей области.

В качестве заготовки берется лист металла. В нем также высверливаются отверстия для ламп, после чего следует закрепление нагревательных элементов и монтаж электрической части. Все лампы требуется соединить параллельно. При более сложной конструкции электрическая часть выводится на контроллер или отдельные выключатели для нагрева определенных частей рабочей зоны.

Соединение происходит при помощи пайки и медных проводов. Для сокращения проводки, более приятного вида, удобства работы и большей надежности проводки рекомендуется использовать печатную плату или несколько небольших плат. Конструкция световой панели также должна быть разборной для обслуживания.

Ну вот, собственно, и вся сборка станка чпу своими руками которую осилит любой желающий.

Ведь здесь от вас требуется только сварка и нарезание резьб. Ну может, еще подрезать цилиндрические рельсы.

  • Не забудьте протянуть все винты.
  • Если нужно, установите концевики, гибкий кабель-канал.
  • Если лень нарезать резьбы, используйте винты с гайками.

Подгонка размеров

Пластины нужно подогнать друг к другу, при необходимости обрезать. Проверьте точное совпадение геометрии верхней и нижней пластин. Соблюдайте точные размеры.

Подготовка к работе

Присоедините сепаратор, манометр и вакуумный насос. Надежно закрепите вакуумный стол на станке с ЧПУ. Вакуумный стол готов, можно приступать к работе.

Принцип работы и конструкция вакуумных столов

Основополагающим принципом работы вакуумного стола является создание безвоздушного пространства за счет откачивания воздуха из камеры, образованной рабочими камерами и деталью. Фактически на обрабатываемый материал воздействует не сам вакуум, образованный устройством, а атмосферное давление, которое обеспечивает прижимание заготовки к рабочей поверхности.

Сила воздействия различается в зависимости от типа и мощности насоса, установленного в механизм, но она не может превышать показатели давления атмосферы.

Существует несколько типов конструкций вакуумных рабочих поверхностей:

  • Решетчатые. Камеры здесь образуются продольными и поперечными канавками, нанесенными на рабочую поверхность и образующие при этом замкнутый контур. Если требуется фиксация деталей, которые обладают меньшим размером, чем площадь стола, используется специализированный уплотнитель, которые должен быть уложен в канавки по периметру зоны зажимания.
  • Желобковые (шлицевые). В таких столах предусматривается наличие только продольных борозд. Столы данного типа могут быть использованы для фиксации деталей небольшого размера с невысокими показателями тангенциальных усилий при обработке, например: сверления отверстий, нанесения гравировки и др. При работе обязательно наличие запирающих контуров.
  • Пористые. Конструктивной особенностью является наличие микропористых вставок, которые способствуют распределению усилий прижатия по всей площади обрабатываемой детали. Устройства позволяют фиксировать даже самые тонкие материалы (фольгу и др.)
  • VAC-MAT. Рабочее поле разделено на множество автономно действующих вакуумных камер, что позволяет выполнять сквозное сверление, фрезеровку и т. д. Такие вставки быстро изнашиваются и являются расходным материалом.
  • FLIP-POD. Конструкция стола предполагает наличие множества присосок с высоким разрежением. Она предназначена для фиксации заготовок, обладающих высокой массой и неровной поверхностью.
Про другие станки:  Гибка профильной трубы — делаем трубогибочный станок своими руками

Проектирование и выбор заготовки

Для того чтобы собрать вакуумный стол для станка с компьютерным управлением самостоятельно, в первую очередь необходимо разработать чертеж. Размеры для его создания можно взять из каталогов, а образцом выбрать любой из продуктов массового производства.

Чаще всего размеры сетки берутся с шагом 12,5 мм, шириной канавки 4 мм и толщиной от 32,5 до 48 мм. Ширина плиты от края до оси первой канавки составляет 6,25 мм, что соответствует ровно половине шага сетки. Горизонтальные размеры устанавливаются произвольно, на основании размеров заготовок, которые будут обрабатываться на станке.

В продаже, как правило, встречаются цельные плиты, состоящие из одного модуля, но при создании собственного вакуумного стола пользователи могут разработать системы с несколькими вакуумными зонами.

В качестве основы могут быть использованы:

  • листы фанеры (толщиной от 1,6 до 2 см);
  • листы ДСП (ламинированные);
  • дюралевые или текстолитовые плиты типа Д16Т или Д16АТ толщиной от 8 до 1,2 мм.

Рекомендованное оборудование

https://www.youtube.com/watch?v=NtEWNCyI64Q

Небольшой и надежный фрезерный станок для творческой работы. Серия станков Advercut используется для работ по гравировке, резке, 3D-фрезерованию, сверлению — то есть всего того, что может понадобиться при изготовлении рекламной и сувенирной продукции или различных декоративных элементов.

Характеристики

  • Количество осей3 Габариты, мм 2300 x 2650
  • Макс. скорость обработки, мм/мин25000 Макс. скорость, мм/мин35000
  • Мощность шпинделя 3,5-7,5 кВт, 24000 об/мин Размер рабочего поля 1500 x 2000 х 200 мм
  • Разрешение, мм 0.01 Размеры, мм 2670 x 2290 x 1870
  • Вес, кг1400 Цена966 000 руб.

Фрезерный станок с ЧПУ LTT LTT-G1325C-1 (GDL) отлично подойдет для серийного производства, за счет автоматического механизма смены инструмента. Устройство используется для обработки деревянных изделий, поэтому применяется в изготовлении мебели и элементов декора.

Станок отличается высокой производительностью и надежными комплектующими. Благодаря жесткой стальной раме, станок находится в устойчивом положении даже при максимальной загрузке, что, в свою очередь, обеспечивает высокую точность обработки. Безопасность эксплуатации гарантируют аспирационный колпак и патрубок, которые подключаются к общей системе аспирации.

Характеристики

  • Максимальная скорость гравировки 20 м/мин Мощность шпинделя 9 кВт
  • Размер рабочего поля 1300x2460x250 мм Смена инструментов Автомат., револьверная
  • Стол Вакуум., механич. Тип патрона HSK63F, ER32
  • Точность обработки ±0,025 мм Точность позиционирования ±0,05 мм
  • Ход шпинделя 1300/2500/260 мм Частота вращения шпинделя, об/мин 0-24 000
  • Напряжение 380V,50Hz/60Hz Вес, кг1800
  • Размеры, мм 2200х3300х2500 Цена2 300 598 руб.

Универсальный фрезерный станок Dragontech DT2040 предназначен для работы с деревом, пластиком, оргстеклом, ПВХ, композитными материалами и легкими металлами. С его помощью можно выполнять работы по гравировке, резке, сверлению и 3D-фрезерованию указанных материалов.

Роутер 1216 Серво предназначен для обработки разных видов заготовок и материалов, среди которых: разновидности стекла, в том числе оргстекло и сапфировое стекло, композитные и керамические материалы, пластик, алюминий, разные виды стали и сплавы металлов, титан, а также инструментальная сталь.

Детали и станина изготовлены из металла, благодаря чему достигается высокая прочность конструкции. В комплект поставки входят 56 зажимов, которые, вместе со столом толщиной в 30 сантиметров, обеспечивают надежную фиксацию материалов и заготовок.

В состав станка включены механизмы высокой точности, благодаря которым достигается скорость перемещения до 15000 мм в минуту, точность перемещения до 0.0025 мм, повторяемость до 0.1 мм. Крутящий момент по всех трех осях достигает показателя в 113 килограмм на сантиметр.

Роутер 1216 Серво поставляется в стандартной трехосевой комплектации, но есть возможность опциональной установки четвертой оси, которая позволяет значительно расширить функциональные возможности данной модели.

Вакуумный стол с вакуумным кулачковым насосом Mecanumeric с ресивером. Покрыт фенольным пластиком с рифлением. Подробнее на сайте.

Вакуумный стол с коробом-кессоном Mecanumeric. Для создания разрежения используется вихревой насос. Подробнее на сайте.

Руководство

Это руководство нацелено на то, чтобы не дать вам совершить те же ошибки, на которые я потратил свое драгоценное время и деньги.

Мы рассмотрим все компоненты вплоть до болтов, глядя на преимущества и недостатки каждого типа каждой детали. Я расскажу о каждом аспекте проектирования и покажу, как создать ЧПУ фрезерный станок своими руками. Проведу вас через механику к программному обеспечению и всему промежуточному.

Имейте в виду, что самодельные чертежи станков с ЧПУ предлагают немного способов решения некоторых проблем. Это часто приводит к «неаккуратной» конструкции или неудовлетворительному функционированию машины. Вот почему я предлагаю вам сначала прочитать это руководство.

ДАВАЙТЕ НАЧНЕМ

Сложности и трудности

Основная сложность — это подбор нужных комплектующих под свои желания рабочего поля станка.Сделано все под готовые детали с алиэкспресс. По сути вы получаете готовый конструктор и проблем со сборкой возникнуть не должно.

Создание рабочей поверхности и короба

Рабочая поверхность стола должна быть предельно ровной, иначе обрабатываемые детали будут копировать неровности лежащей в основе плиты. После выравнивания на листе в шахматном порядке высверливаются отверстия. Тыльная сторона материала при этом предназначается для примыкания к насосу.

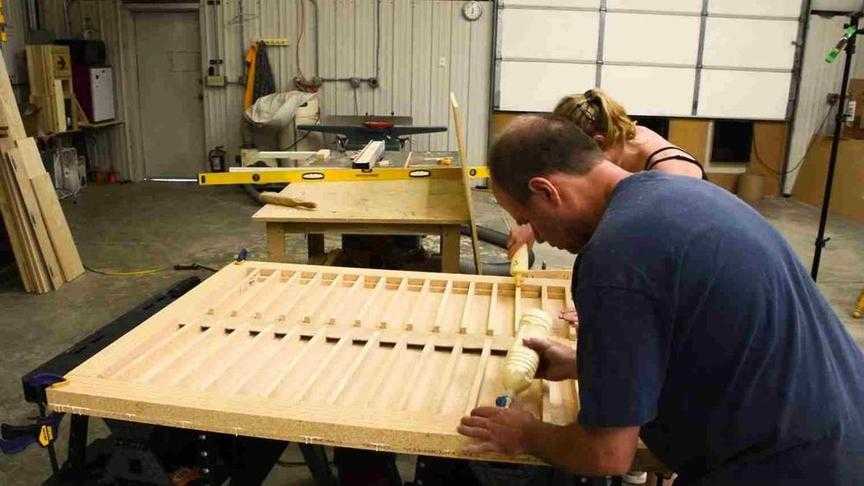

Надежность конструкции обеспечивается за счет установки перегородок. Они позволяют избежать деформации стола во время его эксплуатации.

Следующий шаг – нарезка канавок в соответствии со схемой, выбранной ранее. Оптимальная глубина нарезки на начальном этапе – не более 2,8 мм. После нарезки в канавки закладывается уплотняющий шнур.

Далее идет этап изготовления трассы. Для ее создания потребуется пластиковая труба с диаметром от 2,5 до 3,2 см. Если рабочая поверхность сплошная – плита делается из двух частей, после чего стык надежно герметизируется. Трасса в таком случае подается с торцевой стороны.

Для каждой из зон устанавливается собственный шаровой вентиль, который обеспечивает автономную работу отдельных секторов.

После того как сборка трассы завершена, наступает этап сверления отверстий. Чаще всего высверливаются:

  • 1 отверстие на стыке канавок (для обеспечения вакуума);
  • в центре квадратов для крепления к штатному столу;
  • дополнительные отверстия для фиксации заготовок с торцов.

Успехов тем, кто хочет собрать свой станок!

Если понравиться статья ПОДЕЛИСЬ в соцсетях!
пусть как можно больше желающих собрать станок своими руками получат такую возможность.

сделаем хэштег данного проекта #станоксавито

Кому лень отрисовывать каждую деталь станка и собирать, есть готовая сборка станка с чпу в solidworks стоимость 500 рубликов — писать в телеграм, почту(на почту отвечаю с задержкой)

Установка штифтов

Установите штифты в нижнюю пластину. Штыри должны выступать примерно на 4 мм.

Фрезерный стол чпу 1500*1000мм

Юрий, я конечно в «металле» в начале пути. Но, портал вроде жидковатый. И втулки из капролона тоже не айс.[/color]]

Про портал согласен. Позже будем усиливать. Во всяком случае, обязательно добавлю косынки для геометрической жесткости в плоскости портала.

Пока решили собирать в таком виде — здорово наморочились с косяками при сварке: выставили, зажали, вроде все идеально, прихватили, — все нормально, а как проварил швы — все повело винтом…unknw.gif

Портал собирали вдвоем НЕДЕЛЮ. Несколько раз разрезали, переваривали. Надоело, хватит, пока будем двигаться дальше. Друзья подсказали, нарезать деталей лазером, и укрепить резьбовыми соединениями. Пока на этом порешили. Пусть портал пока поработает, перед покраской буду все разбирать, тогда и проведу эту «акцию»…rolleyes.gif

Кстати, может быть вы обратили внимание, портал непропорционально высокий?

Тут у моих ребят возникло желание думать про установку 4 вращающейся оси — для обработки деревянных элементов для домов из бруса. Поэтому и заложили возможность переставить ось Y вверх на 15 см. Даже дырочки просверлили…pardon.gif

Гуру, наверное, посмеются — все начинающие пытаются сделать станок максимально универсальным. Полностью с ними согласен. Так нельзя, но очень хочется…pardon.gif

Вы знаете, посмотрим, если что то будет не так, переделаем…

Теперь по поводу капролона. Втулок из капролона в станке нет. Есть гайки на ходовых винтах.

Винты — трапеция. Выбор гаек был такой — чугун, бронза, фторопласт, текстолит, капролон , ну и сталь, конечно. О преимуществах и недостатках каждого материала написаны целые тома. Мой выбор колебался между бронзой и капролоном. По некоторым параметрам выбрал капролон. Капролон мне попал марочный, с известными параметрами, ERTALON 6 PLA, почитал на сайте производителя — мне подходит вполне. У нас в Белой Церкви еще остались мужички, которые работали на заводах в эпоху до буржуазной революции ( тогда еще заводы в городе были). Посоветовался с ними, они советуют… Я в этом не очень разбираюсь, доверяю людям. Плюс интернет…

Про другие станки:  Фрезерный станок с ЧПУ: настольный мини-фрезер, гравировально-фрезерный, 5-осевой и другие модели, чем смазывать станок, комплектующие и оборудование

А главное — ДЕШЕВО.

Вообще то весь мой станок нацелен на главное — быть недорогим, доступным для небольшой мебельной или строительной компании или бригады мастеров. И в то же время быть профессиональным, способным стабильно работать достаточно долго с минимальным обслуживанием.

Прошу прощения за столь длинный ответ и спасибо за хороший вопрос…rolleyes.gif

§

Ось X — 2 m/min, Y, Z — 1,5 m/min.

Если позволите, немного поразмышляю на эту тему.

Столь невысокие показатели есть причиной ошибки, заложенной при конструировании.

В приводе винтов установлены шестерни с чрезмерной редукцией(18/42 зуб). При более высоких скоростях шаговики срываются — частота вращения выходит из зоны оптимального соотношения усилие/скорость.

Выбирал соотношение шестерен, не имея реального опыта работы подобной системы. Исходил из того, чтоб силы ШД было достаточно, даже желательно с избытком.

В итоге это и получилось. Силы (дури) более чем … а скорости маловато.

Получается, что по силе моторы 20кг увеличил в 2.3 раза, получил примерно 45-50 кг., опыт показал, что хватило бы 30 кг,

Несколько позже поменяю шестерни на ШД и ремни. Хочу попробовать 25-28зубчиков на шд против 42 на винтах.

Кроме того, есть еще один реальный фактор.

При мощности шпинделя 1,5 — 2 квт и недорогих фрезах, с которыми работаем, реальная скорость в обработке редко превышает 20мм/сек, это 1200 мм/мин.

Все, что выше, относится к холостым перемещениям, над заготовкой.

Но, несмотря на явный промах, станок РАБОТАЕТ. Пошли первые заказы, это окрыляет. До Нового года никаких работ по станку не предвидится — каждый день расписан.

Нужно немного заработать, а то он меня разорилrolleyes.gif.

Изменено 25.12.2022 15:20 пользователем Yuriy625

§

На днях помогал коллегам запустить новый «взрослый» китайский станок.

Цена, конечно, впечатлила.

Удалось его хорошенько прощупать, просмотреть, вплоть до вскрытия узлов.

В первую очередь интересовала разница между хорошим заводским агрегатом и нашими самопалами.

В первую очередь разница в комплектующих — никаких валов на опоре, все на Hiwinах. Шаговики и драйверы применены на ступень или две мощнее, чем я бы применил.

Короче, не экономят беспредельно на комплектующих — в результате получают стабильную, четкую работу агрегата.

Кстати, покупали его непосредственно в Китае, рассчитывали сэкономить, но номер не прошел — после доставки и растаможки стоимость подскочила более чем в 2 раза. Плюс потратились на поездку.

Короче, это к тому, что у нас, самодельщиков — гаражников, видимо есть перспективы не остаться без работы.

Чем различаются самодельный и заводской вакуумный стол?

Рабочее оборудование, созданное самостоятельно, позволяет адаптировать устройство под нужды конкретного производственного процесса. Вакуумные столы, сделанные своими руками, позволяют учесть все нюансы обработки деталей, связанные с их размерами, а также включить все функции – от фрезерной обработки до формовочных работ.

Вакуумные столы позволяют существенно улучшить эффективность производственного процесса и повысить качество изготавливаемой продукции. Это обеспечивается за счет создания мощного прижимного усилия, необходимого для достижения стабильного качества. Если станок с ЧПУ не имеет в комплектации готового стола – его можно сделать самостоятельно. Это несложный процесс, а схемы и чертежи устройств можно найти в свободном доступе в сети Интернет.

Шаг 1: ключевые конструктивные решения

В первую очередь необходимо рассмотреть следующие вопросы:

  1. Определение подходящей конструкции конкретно для вас (например, если будете делать станок по дереву своими руками).
  2. Требуемая площадь обработки.
  3. Доступность рабочего пространства.
  4. Материалы.
  5. Допуски.
  6. Методы конструирования.
  7. Доступные инструменты.
  8. Бюджет.

Шаг 10: электроника

В этом пункте рассматриваются следующие вопросы:

  1. Панель управления.
  2. Электропроводка и предохранители.
  3. Кнопки и переключатели.
  4. Круги MPG и Jog.
  5. Источники питания.

Шаг 11: параметры контроллера программного управления

В этом шаге рассматриваются следующие вопросы:

  1. Обзор контроллера ЧПУ.
  2. Выбор контроллера.
  3. Доступные опции.
  4. Системы с замкнутым контуром и разомкнутым контуром.
  5. Контроллеры по доступной цене.
  6. Создание собственного контроллера с нуля.

Шаг 12. выбор программного обеспечения

В этом пункте рассматриваются следующие вопросы:

  1. Обзор программного обеспечения, связанного с ЧПУ.
  2. Подбор программного обеспечения.
  3. Программное обеспечение CAM.
  4. Программное обеспечение САПР.
  5. Програмное обеспечение NC Controller.

——————————————————————————————————————————————————–

Шаг 3: проектирование козловой оси y

В этом пункте рассматриваются следующие вопросы:

  1. Проектирование и строительство портальной оси Y.
  2. Разбивка различных конструкций на элементы.
  3. Силы и моменты на портале и др.

Шаг 4: схема сборки оси z

Здесь рассматриваются следующие вопросы:

  1. Проектирование и сборка сборки оси Z.
  2. Силы и моменты на оси Z.
  3. Линейные рельсы / направляющие и расстояние между подшипниками.
  4. Выбор кабель-канала.

Шаг 5: линейная система движения

В этом пункте рассматриваются следующие вопросы:

  1. Подробное изучение систем линейного движения.
  2. Выбор правильной системы конкретно для вашего станка.
  3. Проектирование и строительство собственных направляющих при малом бюджете.
  4. Линейный вал и втулки или рельсы и блоки?

Шаг 6: компоненты механического привода

В этом пункте рассматриваются следующие аспекты:

  1. Детальный обзор частей привода.
  2. Выбор подходящих компонентов для вашего типа станка.
  3. Шаговые или серводвигатели.
  4. Винты и шарико-винтовые пары.
  5. Приводные гайки.
  6. Радиальные и упорные подшипники.
  7. Муфта и крепление двигателя.
  8. Прямой привод или редуктор.
  9. Стойки и шестерни.
  10. Калибровка винтов относительно двигателей.

Шаг 7: выбор двигателей

В этом шаге необходимо рассмотреть:

  1. Подробный обзор двигателей с ЧПУ.
  2. Типы двигателей с ЧПУ.
  3. Как работают шаговые двигатели.
  4. Типы шаговых двигателей.
  5. Как работают сервомоторы.
  6. Типы серводвигателей.
  7. Стандарты NEMA.
  8. Выбор правильного типа двигателя для вашего проекта.
  9. Измерение параметров мотора.

Шаг 8: конструкция режущего стола

В этом шаге рассматриваются следующие вопросы:

  1. Проектирование и строительство собственных столов при малом бюджете.
  2. Перфорированный режущий слой.
  3. Вакуумный стол.
  4. Обзор конструкций режущего стола.
  5. Стол можно вырезать при помощи фрезерного станка с ЧПУ по дереву.

Шаг 9: параметры шпинделя

В этом шаге рассматриваются следующие вопросы:

  1. Обзор шпинделей с ЧПУ.
  2. Типы и функции.
  3. Ценообразование и затраты.
  4. Варианты монтажа и охлаждения.
  5. Системы охлаждения.
  6. Создание собственного шпинделя.
  7. Расчет нагрузки стружки и силы резания.
  8. Нахождение оптимальной скорости подачи.

Этапы изготовления

После приобретения всех необходимых материалов и инструментов, можно перейти к самостоятельной сборке стола.

Этот станок может собрать каждый.

Я постарался до мелочей рассказать и показать как и из чего можно все это собрать.

  • Габарит станка вы выбираете сами, только не надо делать длинные станки с таким конструктативом.
  • Такой станок — прекрасная возможность познакомиться с обработкой материалов резанием. Вы узнаете на каких режимах сможет работать станок с таким конструктативом, сколько времени будет занимать изготовление той или иной детали, 3д картины и тд.

И уже потом сделаете вывод на собственном опыте (как это сделал я собрав второй станок) первый тут), что вы хотите от фрезерного станка с чпу и будете понимать, что могут и что не могут станки супербюджетного ценового диапазона.

И не будете вестись на всякие там уловки, что этот станок все сделает за вас, он позводлит вам сделать все то о чем вы только мечтали.
Мое любимое изречение продаванов таких станков «хотите мы можем поставить такой шпиндель, а хотите в пять раз мощнее».

Станок — это железяка и очень непростая, когда дела касается нагрузок, огромную работу нужно провести, чтобы заставить его работать правильно.

Все в этой статье — мое собственное мнение, основанное на личном опыте постройки и обслуживании своих станков и модернизации станков от таких «супер-пупер» производителей.

Я не являюсь супер специалистом в данной области и у меня нет никаких ученых степеней, но есть 5 летний опыт работы на своих двух самодельных станках.

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 5,00 из 5)
Загрузка...

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Войти
