Станки дома Основные параметры токарного станка
При выборе токарного станка по металлу нужно учитывать его основные характеристики. Они указываются в техническом паспорте оборудования. Требуется обратить внимание на такие параметры:
- Панель управления. В бюджетных моделях может отсутствовать регулятор оборотов шпинделя.
- Масса станка. При работе электродвигателя и раскрутке фрезы создаются мощные вибрации. Чем мощнее двигатель, тем тяжелее должен быть станок. На промышленном оборудовании устанавливаются литые станины, которые гасят вибрации и предотвращают движение станка во время работы.
- Габариты. Этот параметр требуется выбирать исходя из свободного места в помещении. Промышленное оборудование больше, чем модели для гаражей или мастерских.
- Мощность привода. Чем тверже металл будет обрабатываться, тем мощнее оборудование нужно покупать.
- Питание. Для маломощных моделей — 220 вольт, для промышленных станков — 380 вольт.
- Размер заготовки. Чем больше деталей можно обрабатывать с помощью токарной машины, тем универсальнее она становится.
Также в различных моделях может присутствовать или отсутствовать реверс. Его переключение осуществляется с помощью рычагов или перекидывания ремня.
Важные узлы токарно-винторезного станка и их особенности
Разберем несколько элементов станка, которые стоит отметить отдельно.
В шпиндель устанавливается специальный патрон (рис. 4), который имеет кулачки для закрепления заготовок. Процедура закрепления осуществляется автоматически или при помощи винта, установленного в патроне. Количество кулачков и их профиль могут быть самыми разнообразными.
Рисунок 4. Патрон токарного станка.
Рисунок 4. Патрон токарного станка.
Некоторые модификации коробок подач для токарно-винторезных станков комплектуются фрикционной муфтой (рис. 5). Она позволяет разорвать кинематическую цепь, если возникают критические перегрузки, что предохраняет детали коробки передач от разрушения. Также эта муфта дает возможность плавного переключения направления вращения шпинделя.
Рисунок 5. Фрикционная муфта токарно-винторезного станка.
Рисунок 5. Фрикционная муфта токарно-винторезного станка.
Пиноль и шпиндель имеют отверстия под установку так называемого конуса Морзе (рис. 6), который предназначен для быстрого закрепления различного осевого инструмента. Это приспособление имеет несколько стандартных типоразмеров.
Рисунок 6. Конус Морзе.
Рисунок 6. Конус Морзе.
На суппорте установлена каретка токарного станка (рис. 7), которая служит для закрепления режущего инструмента. Стандартная каретка вмещает 4 резца. Помимо перемещения на салазках в поперечном и продольном направлении, она может поворачиваться в горизонтальной перпендикулярной оси вращения заготовки плоскости.
Рисунок 7. Каретка токарного станка.
Рисунок 7. Каретка токарного станка.
На рукоятках фартука имеются лимбы (рис. 8). Это специальные кольцевые поворотные шкалы, которые служат для осуществления точной подачи. Лимбы в обязательном порядке имеют гравировку, на которой указана цена деления шкалы.
Рисунок 8. Лимб.
Рисунок 8. Лимб.
Токарно-винторезные станки часто доукомплектовываются нестандартным оборудованием, которое предназначено для проведения узкоспециализированных операций.
Классификация токарного оборудования
Классификация токарных станков, которая была разработана еще в советское время, причисляет такие агрегаты к первой категории оборудования, предназначенного для обработки заготовок из металла. Согласно данной классификации, все виды токарных станков причисляются к одной из следующих категорий:
- автоматические и полуавтоматические токарные агрегаты с одним шпинделем;
- многошпиндельные станки: автомат и полуавтомат;
- револьверные модели;
- станки отрезной группы;
- карусельные модели;
- лобовое и винторезное оборудование;
- многорезцовые и полировальные агрегаты;
- специализированные станки, которые могут быть обычными и автоматическими;
- устройства специального назначения.
По степени точности обработки производятся следующие типы токарных станков:
- особой точности — С;
- высокой точности — В;
- нормальной точности — Н;
- особо высокой точности — А;
- повышенной точности — П.
От того, к какой категории принадлежит токарный станок, зависят его функциональные возможности, и, соответственно, сфера применения. Узнать об основных технических возможностях станка можно и по его маркировке, которая включает в себя следующее:
- начальную цифру «1», свидетельствующую, что это именно токарный станок, а не какой-либо другой;
- вторую цифру, указывающую на тип, к которому относится токарный агрегат;
- третью цифру (а в некоторых моделях и четвертую) — это самый основной параметр станка, который характеризует высоту его центров.
Присутствуют в маркировке таких агрегатов и буквенные обозначения, которые определяют его конструктивные особенности: уровень его автоматизации, точности, модификацию, оснащенность системой ЧПУ. К примеру, маркировка модели токарного станка 1И611П расшифровывается следующим образом:
буква «И» говорит о том, что это устройство токарно-винторезной группы; буква «П» — станок повышенной точности; высота центров у данной модели соответствует значению 110 мм. Догадаться о том, какой категории перед вами токарный станок, можно и по фото модели.
Конструкция и принцип работы

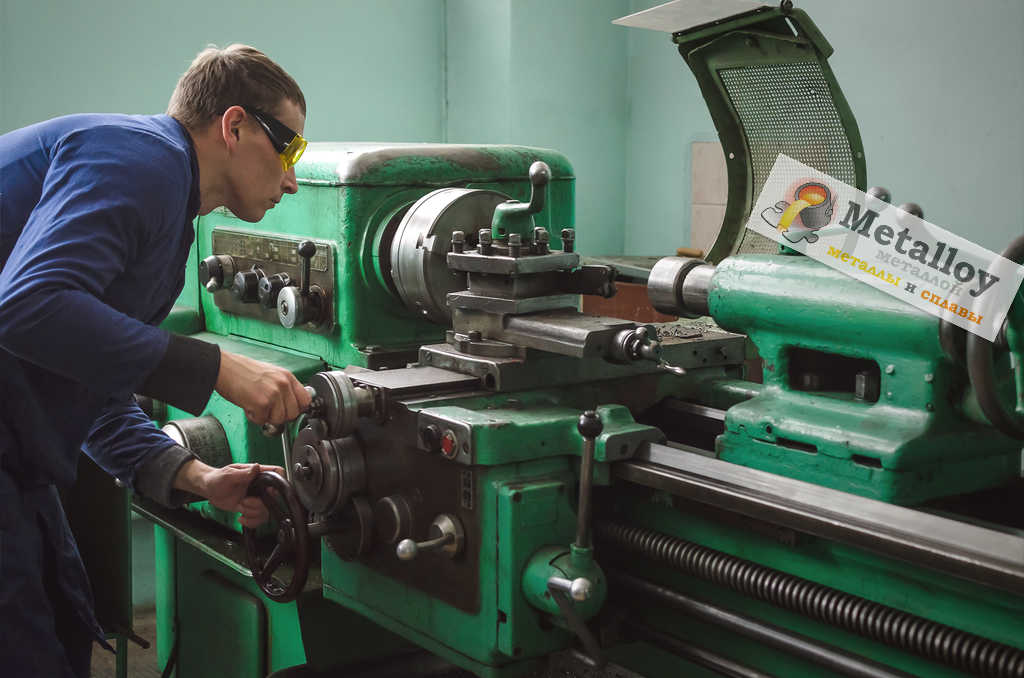

Рассмотрим устройство стандартного токарно-винторезного станка на примере распространенной модели 16К20 (рис. 1).
Рисунок 1. Токарно-винторезный станок 16К20.
Рисунок 1. Токарно-винторезный станок 16К20.
Данный токарно-винторезный станок является типовым и идеально подходит для рассмотрения устройства и принципа работы всех станков этой группы.
https://www.youtube.com/watch?v=_3UYUMTqYzc
Основанием, на котором закреплены все узлы станка, является станина (1). Она имеет две тумбы по краям и центральную плиту. На станках небольших размеров плита станины выполняется как одно целое. На крупногабаритных станина составная.
Передняя бабка (9), которую иногда называют шпиндельной бабкой, расположена в передней части токарно-винторезного станка. Задняя бабка (19) расположена с противоположной стороны.
Фартук (30) расположен в центральной части станка. Он предназначен для перемещения суппорта (рис. 2). Двигается фартук по направляющим салазкам (33), расположенным параллельно оси вращения шпинделя.
Рисунок 2. Суппорт токарно-винторезного станка.
Рисунок 2. Суппорт токарно-винторезного станка.
На фартуке установлен суппорт продольного перемещения (22), который перемещается на собственных продольных салазках (16). Также суппорт имеет поперечные салазки, на которых он может двигаться перпендикулярно оси вращения детали, закрепленной в патроне.
Коробка подач (4) и передняя бабка с главным приводом соединены механизмом, называемым гитарой шестерен (рис. 3), который закрыты кожухом (8).
Рисунок 3. Гитара шестерен.
Рисунок 3. Гитара шестерен.
Для автоматического нарезания резьб и производства других операций, где необходимо увязать скорость вращения шпинделя со скоростью подачи, служит ходовой винт (32).
Системы электронного управления расположены в электрошкафу (13). Там же имеется предохранительный и релейные блоки, которые служат для управления электроприводами станка, а также призваны отключить станок или полностью его обесточить в аварийном случае.
Экран (14) предназначен для защиты тыльной стороны станка от возможного разлета металлической стружки в процессе работы.
Защитный щиток (15) служит для защиты оператора станка. Без опущенного щитка автоматика не позволит запустить процесс точения.
https://www.youtube.com/watch?v=ZBrBLcCEXhA
Это основные узлы токарно-винторезного станка. Теперь рассмотрим более детально устройство каждого из узлов, а также рычаги управления и принцип работы.
На передней части станка, в области коробки скоростей и передней бабки, расположены следующие элементы:
- рычаг блокировки управления подачей (2);
- ручка регулировки подачи и установки требуемого шага нарезаемой резьбы (3,5,6);
- рычаги управления угловой скоростью шпинделя (7,12);
- рукоятка для переключения величины шагов резьб, а также для включения режима нарезки многозаходных резьб (10);
- рычаг реверса нарезаемой резьбы (11);
На задней бабке расположены следующие элементы:
- верхние салазки (17);
- фиксатор пиноли (18);
- фиксатор задней бабки (20);
- рукоятка перемещения задней пиноли (21);
Фартук имеет следующие элементы управления:
- кнопка включения повышенной скорости перемещения суппорта (23);
- кнопка включения и выключения работы ходового винта (24);
- рукоятка, управляющая направлением вращения шпинделя (25);
- рычаг управления подачей (26);
- рукоятка управления поперечным перемещением салазок суппорта (28);
- кнопка включения продольной автоматической подачи суппорта (29);
- пульт управления включением и выключением главного электродвигателя (27);
- рукоятка ручного управления продольным перемещением салазок.
Суппорт
На верхней части суппорта закрепляются резцы и различные токарные инструменты. Суппорт является подвижным элементом. Если установить центральную точку станка, эта деталь передвигается в четырёх направлениях, обрабатывая заготовку.
Чтобы не зря вложить деньги, нужно знать, как выбрать токарный станок. Для домашней мастерской или гаража подойдёт малогабаритное оборудование с небольшой мощностью. Рекомендации по выбору:
- Питание станка. Для домашних условий лучше выбирать модель, которую можно подключить к сети 220 вольт.
- Наличие регулировки скоростей вращения шпинделя. Желательно чтобы эта функция присутствовала в выбираемой модели.
- Масса до 80 кг. Этого веса будет достаточно для неподвижности станка во время обработки заготовок. Такие машины можно самостоятельно передвигать по мастерской.
- Габариты. Размеры оборудования должны быть меньше свободного пространства в помещении. Важно оставить пространство для беспрепятственного доступа к любой части машины.
- Наличие гарантии и возможности сдать станок в сервис при поломке.
- Литая станина. Она должна изготавливаться из прочных материалов, чтобы выдерживать постоянные нагрузки.
https://www.youtube.com/watch?v=SNAKlrlLhR8
Чтобы узнать устройство оборудования можно посмотреть схему токарного станка. На ней будут указаны ключевые узлы, соединительные элементы и механизмы для настройки.
Эволюция токарного станка — газета "вестник промышленности"
Еще в весьма отдаленную эпоху, у первобытных людей, возникла острая потребность делать отверстие в каменном топоре, чтобы надеть на него деревянную ручку. Найденные при многочисленных раскопках орудия труда древнейшего человека имеют такие аккуратно просверленные гладкие отверстия. Как же это удавалось делать сверловщикам каменного века? Они пользовались незамысловатым устройством: из прочного дерева вырезали стержень, один конец которого заостряли и помещали в углубление в камне, наполненное мелким песком. Стержень вращали между ладонями, а его заостренный конец действовал как сверло.
В дальнейшем устройство модернизировалось: с целью облегчить сверление вокруг стержня спирально закручивалась тетива лука. При приведении лука в движение стержень начинал вращаться, а углубление в камне просверливалось в отверстие. Лучковый привод для вращения точильного камня стал одним из первых узлов будущего станка. Он был известен и с успехом применялся в Древнем Египте около 4000 лет назад. Из глубины веков дошли до нас греческие и римские геммы – украшения из камня, отшлифованные кусочки яшмы, сердолика, малахита, на которых резец древнего скульптора оставил какой-либо орнамент или рисунок мифологического характера. Сама Греция считается страной происхождения токарного дела.
В XIV-XV вв. стали распространяться токарные станки с ножным приводом, который состоял из очепа – упругой жерди, консольно закрепленной над станком, к ней крепилась бечевка, которая была обернута на один оборот вокруг заготовки, а своим нижним концом крепилась к педали. При нажатии на педаль бечевка натягивалась, заставляя заготовку сделать один-два оборота, а жердь – согнуться. При отпускании педали жердь выпрямлялась, тянула вверх бечевку, при этом заготовка делала те же обороты в другую сторону.
Примерно к 1430 г. вместо очепа стали применять механизм, включающий педаль, шатун и кривошип, так получили привод. С этого времени заготовка на токарном станке стала вращаться только в одну сторону в течение всего процесса точения. В 1500 г. токарный станок уже имел стальные центры и люнет, который мог быть укреплен в любом месте между центрами. На таких станках обрабатывали довольно сложные детали, представляющие собой тела вращения, – вплоть до шара. Но привод существовавших тогда станков был слишком маломощным для обработки металла, а усилия руки, держащей резец, недостаточными, чтобы снимать большую стружку с заготовки, поэтому обработка металла оказывалась в результате малоэффективной. Появление водяного колеса привело к повышению производительности труда, а с середины XIV в. водяные приводы стали распространяться в металлообработке.
В XVII в. в токарных станках обрабатываемое изделие приводилось в движение уже не мускульной силой токаря, а с помощью водяного колеса, но резец по-прежнему токарь держал в руке. В начале XVIII в. токарные станки все чаще использовали для резания металлов, а не дерева, поэтому стала очень актуальной проблема жесткого крепления резца и перемещения его вдоль обрабатываемой поверхности.
В 1712 г. Андрей Константинович Нартов, механик Петра I, изобретает оригинальный токарно-копировальный и винторезный станок, в котором была блестяще решена проблема самоходного суппорта. К идее механизированного передвижения резца изобретатели шли долго, а Нартов не только решил задачу механизации этой операции, но в 1718-1729 гг. сам усовершенствовал схему: копировальный палец и суппорт приводились в движение одним ходовым винтом, но с разным шагом нарезки под резцом и под копиром. Таким образом, было обеспечено автоматическое перемещение суппорта вдоль оси обрабатываемой заготовки.
Вторая половина XVIII в. в станкостроении ознаменовалась резким увеличением сферы применения металлорежущих станков и поисками конструкции универсального токарного станка для различных целей. Накопленный опыт позволил к концу XVIII в. создать такой универсальный токарный станок, ставший основой машиностроения. Его автором стал Генри Модсли, основавший в 1798 г. собственную мастерскую по производству станков, где в результате отработки нескольких экспериментальных образцов он пришел к созданию универсального токарного станка, содержащего все элементы, которые имеют токарно-винторезные станки сегодня. Модсли первым стал внедрять стандартизацию резьб на винтах и гайках. Одним из учеников и продолжателей дела Модсли был Р. Робертс, который улучшил токарный станок, расположив ходовой винт перед станиной, добавил зубчатый перебор, ручки управления вынес на переднюю панель станка для более удобного управления им. Другой бывший сотрудник Модсли Д. Клемент создал лоботокарный станок для обработки деталей большого диаметра. Он учел, что при постоянной скорости вращения детали и постоянной скорости подачи по мере движения резца от периферии к центру скорость резания будет падать, поэтому создал систему увеличения скорости.
В 1835 г. Джозеф Витворт изобрел автоматическую подачу в поперечном направлении, которая была связана с механизмом продольной подачи. Этим было завершено принципиальное совершенствование токарного оборудования. На заводе Витворта были впервые реализованы принципы стандартизации и взаимозаменяемости резьбы на винтах, нашедшие впоследствии широчайшее применение в машиностроении и ставшие основой создания унифицированных и стандартных деталей и узлов машин.
Следующий этап – автоматизация токарных станков. Здесь пальма первенства принадлежала американцам. Основным достижением американского станкостроения было не развитие традиционного токарного станка, а создание его модификации – револьверного станка. В связи с необходимостью изготовления нового стрелкового оружия (револьверов) С. Фитч в 1845 г. разработал и построил револьверный станок с восемью режущими инструментами в револьверной головке. Быстрота смены инструмента резко повысила производительность станка при изготовлении серийной продукции. Это был серьезный шаг к созданию станков-автоматов. Один из первых металлорежущих автоматов создал американец X. Спенсер в 1873 г. на базе револьверного станка. В качестве управляющего устройства в этом автомате использованы кулачки и распределительный вал. Технический прогресс станкостроения привел к созданию в 90-х гг. XIX в. многошпиндельных станков-автоматов; их появление было вызвано стремлением максимально увеличить число одновременно работающих инструментов и тем самым повысить производительность станка с помощью совмещения операций. Сегодня станок представляет собой комплекс Механики, Электроники (системы ЧПУ и контроллеры) и, конечно, ПО (Программное обеспечение).
Таким образом, токарный станок является наиболее старым в истории. Значение станков токарной группы сохраняется и в современном машиностроении, несмотря на то, что многие виды работ выполняются в настоящее время другими станками.
Обзор подготовила
Елена Михаленко
