Технические характеристики школьного фрезерного станка НГФ-110 по металлу, паспорт

4 основные характеристики и технические возможности агрегата

По Госстандарту 8–82 станок относится к оборудованию Н-класса по уровню точности работ, выполняемых на нем. Длина поверхности рабочего стола фрезерной установки равняется 10 см, ширина – 40 см. На агрегат допускается монтировать фрезы разных типов с максимальным диаметром 11 см.

• перемещение по вертикали – до 170;
• перемещение в продольном направлении – до 250, в поперечном – до 85;
• передвижение стола на деление лимба – 0,05–0,25;
• количество пазов Т-образной формы – 1.

Быстрые перемещения рабочей поверхности недоступны. На рассматриваемом учебном агрегате возможность поворота стола не предусмотрена. Общая масса агрегата составляет 340 кг. Его габариты – 68,5х64х92,5 см.

https://www.youtube.com/watch?v=Jd52szbKdlQ

Остается добавить, что на станке установлен один электрический двигатель небольшой мощности – 0,55 кВт, который и обеспечивает привод главного движения этого оборудования.

1 где и для каких целей используется оборудование ростовского комбината?

В настоящее время завод, выпускающий НГФ-110Ш4, является частью концерна КомТех – крупной промышленной и финансовой группы России. Она специализируется на производстве заточных, фрезерных, токарных, вибрационных и сверлильных станков, ориентированных на монтажные и ремонтные предприятия стран СНГ, колледжи, средние школы, вузы и технические училища Российской Федерации.

Интересующий нас настольный станок нередко называют школьным по той причине, что его чаще всего применяют для обучения старшеклассников основам фрезерного дела.

Станок позволяет обрабатывать пазы и горизонтальные плоскости при помощи фасонных, цилиндрических, торцевых, концевых и угловых рабочих инструментов (фрез).

Если же описываемое станочное оборудование дополнительно оснащается вертикально-фрезерной головкой, на нем можно работать с изогнутыми под определенными углами и вертикальными плоскостями. Такие агрегаты маркируются следующим образом – НГФ-110 (Ш4) ВФГ.

Обратите внимание – рассматриваемый станок разрешается использовать для попутного и встречного фрезерования цветных сплавов и металлов, а также стальных изделий, которые при обработке не формируют мелкой стружки. Для работы с металлами, не отвечающими этому требованию, агрегат применять категорически запрещено.

110ш4

Последняя, модернизированная модель, которая выпускалась дольше остальных. Отличается от предыдущих вариантов фрезерного станка:

• прямоугольный хобот с перемещающейся, по его направляющим, серьгой;
• основание высокое 100 мм, полое;
• местное освещение;
• ручки переключения скоростей полностью пластмассовые;
• табличка с маркировкой расположена на хоботе.

На основании сбоку находятся кнопки включения, внутри трансформатор тока под местное освещение 36 В. Двигатель расположен в нижней части стойки, внутри.

3 хобот, коробка скоростей и другие узлы станка – как они устроены?

Хобот учебного станка устанавливается в «ласточкином хвосте» на верхнем участке стойки агрегата, зажимаясь специальным клином. Последний прочно затягивается при закручивании винта, обеспечивая надежное крепление узла. Хобот передвигают вручную по направляющим.

Стягивание хобота с серьгой осуществляется гайкой. Серьга располагает втулкой (по сути – подшипником) из бронзового сплава, в которой есть продольные разрезы и наружная коническая поверхность. Периодический ремонт станка предполагает обязательную корректировку положения зазора в этой втулке, а также ее регулярное смазывание составом И-30А.

Базовой составляющей станка является его стойка. Все механизмы и рабочие узлы монтируются именно на ней. Стойка по высоте выполнена с трапецеидальным сечением и располагает развитым основанием. За счет этого ее конструкция имеет достаточно высокую жесткость.

С помощью КС можно настраивать частоту, с которой вращается шпиндельный узел (125–1250 оборотов в минуту). Выбор частоты производится переключающими рукоятками. Они находятся на левой стороне фрезерного агрегата. КС скрыта под специальной крышкой. Ее требуется снимать тогда, когда осуществляется осмотр коробки.

Консоль станка выполняет функцию основного элемента механизма подач. На ее направляющих монтируются салазки и рабочая поверхность. Шпиндель изготовлен в виде полого двухопорного вала. Его задняя шейка упирается в радиальный подшипник, передняя – на два подшипника радиальной конструкции.

Аналоги

Для обучения подростков фрезерному делу выпускалась серия станков НГФ-110 различных модификаций. В настоящее время производители предлагают многофункциональное настольное фрезерное оборудование. В основном это вертикально-фрезерные станки и универсальное оборудование с ЧПУ.

JET JUM-X2 – настольный фрезерный станок широкоуниверсальный. Имеет вертикальный и горизонтальные шпиндели. Наибольший диаметр фрезы дисковой 63 мм, торцевой 30 мм. Optimum MH50G – настольный станок с резьбонарезной функцией. Имеется привод подъема головы. Наибольший диаметр торцевой фрезы 80 мм.

Для чего он предназначен?

Настольный фрезерный станок выпускался для обучения работе на оборудовании школьников и учащихся ПТУ. Он предназначен для фрезеровки плоскостей, создания пазов и канавок. Установка ВГФ – вертикальной фрезерной головки, позволяет производить сверловку верхней горизонтальной поверхности и обработку боковых.

Защитный экран

Стекло, вставленное в металлическую рамку, перемещается в рабочее положение вручную, удерживается рычажной стойкой. Оно расположено слева на корпусе.

Источник освещения

Освещение подключено отдельно. Плафон с лампой крепятся длинной гибкой стойкой к станине сбоку, выше электрического шкафа.

Кинематическая схема

От двигателя, расположенного внизу, вращение передается ременной передачей на ведущий вал коробки скоростей. Расположенные на 3 валах шестерни в разных вариантах зацепления обеспечивают 6 частот вращения шпинделя.

Консоль

Консоль – базовый узел механизма подач. Она перемещается горизонтально. Муфта с косозубым зацеплением превращает вращение винта в линейное движение. Ручка перемещения расположена внизу.

Нгф-110ш1

Отличительные особенности модели:

• круглый хобот;
• штурвал вертикальной подачи расположен в основании винта;
• рычаг переключения скоростей на корпусе металлический.

Нижняя плита литая, низкая, как у модели НГФ-110.

Нгф-110ш3

Визуально сильно отличается от предыдущих моделей:

• прямоугольный хобот с дугообразным верхом – «горбатый»;
• основание тонкое;
• кнопки включения-остановки двигателя на колонне, внизу;
• рядом табличка с маркировкой модели;
• на концах ручек переключения скоростей накручены пластмассовые шарики;
• двигатель внутри станины;
• вертикальная передача производится маховичком на консоли.

Модель считается переходной к следующей модификации.

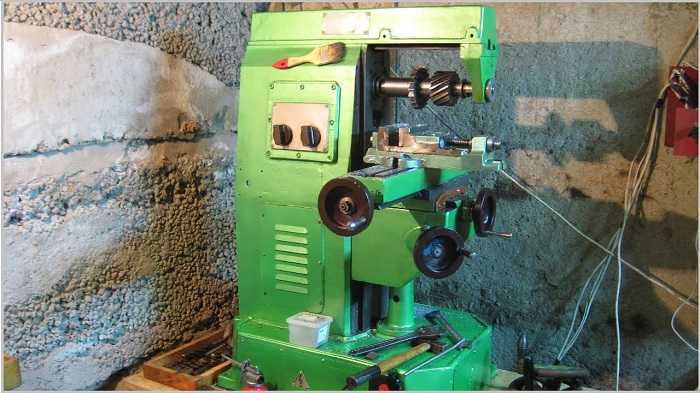

Общий вид и органы управления школьного станка по металлу

НГФ-110 представляет собой одностоечный фрезерный станок с литым основанием в виде фигурной плиты. По углам она имеет отверстия в ушках для крепления к столу, и регулировки по горизонтали при установке. В передней части консоль со столом и салазками.

Двигатель стоит сзади и соединен с коробкой скоростей ременной передачей. Включается кнопками внизу станка. Ручка переключения частоту вращения шпинделя сбоку на стойке. На салазках и торце стола расположены маховики с ручками управления перемещения.

Справка! Хобот выдвигается на заданный размер вручную и зажимается неподвижно ручкой, расположенной слева вверху.

Оправка

Оправка крепится в конусе шпинделя, свободный конец вставляется в серьгу. Для установки фрезы в нужном положении используются дистанционные кольца различной длины и диаметра. Они входят в комплект инструменты.

В продольный паз вставляется длинная шпонка, позволяющая зафиксировать фрезу и передавать ей вращательное движение. На оправку устанавливается ВФГ для сверления и фрезеровки боковых поверхностей.

Особенности конструкции

Станок НГФ-110 отличается простотой конструкции. Некоторые модели сохранились и продолжают работать в домашних мастерских. Модель не имеет механических подач, вся работа производится вручную.

Особенности модификаций

Модель НГФ-110 была первой, из серии настольных школьных станков. Ее модифицировали и стали выпускать широкоуниверсальные станки.

Руководство по эксплуатации

Руководство по эксплуатации включает в себя несколько разделов, в которых описаны правила обращения с оборудованием, начиная от осмотра станка перед работой, его включения, и уход, смазка и правила техники безопасности.

Специальная плита с аппаратурой

Модернизированные станки, такие как широкоуниверсальный НГФ-110Ш4, имеют внизу высокую плиту. В ее полости расположено электрооборудование, кнопочный блок включения и трансформатор. У остальных в них крепится винт для подъема консоли и сбоку кнопка пуска.

Стойка

Стойка конической формы крепится на плите станка. Внутри ее полость разделена горизонтально на 2 части. В нижней расположен электрический шкаф. Выше находится коробка скоростей и шпиндельный узел. Над ними закреплен круглый хобот.

На корпусе слева вверху ручка переключения скоростей. Слева рычаг для зажима хобота. Впереди направляющие, по которым вертикально перемещается консоль. Двигатель крепится сбоку или ниже основания под столешницей. Со шкивом ведущего вала коробки скоростей он соединен ременной передачей позади стойки.

Хобот с серьгой

Круглый хобот проходит через втулки в верхней части стойки. Он перемещается вдоль оси вручную и фиксируется клином неподвижно при работе. Серьга трапецеидальной формы имеет отверстие, по размеру равное диаметру хобота и зажимается на нем гайкой. Аналогично в ней закрепляется оправка. Свободное вращение обеспечивается подшипником.

Школьные фрезерные станки нгф 110 в москве — биржа оборудования proстанки

Отзывы

Станкам НГФ-110 уже более 50 лет, но на них по-прежнему работают любители мастерить своими руками. Отзывы о станке их владельцев.

Юрий 27 лет.

Станок обалденный. Мой отец ставил на него вертикальную головку, и даже дверные ручки умудрялся фрезеровать. Постоянно точил стамески и правил ножи.

Антон 46 лет.

Хороший станок. Подходит для маленьких мастерских, гаражей. Я на нем делаю интересные вещи.

Созданные для обучения детей станки НГФ-110 пользуются популярностью у любителей мастерить. Они легко восстанавливаются и ремонтируются, благодаря простому механизму. Отличается оборудование высокой чистотой обработки. Установка тисков и ВФГ увеличивает количество операций, производимых на станках.
