Стойка для точильного станка из старой мебели

Основание

Перед сборкой основы необходимо распилить лист фанеры размером 230 х 40 на две части. Пилить необходимо вдоль длинной стороны косой линией так, чтобы получилось две части в виде трапеции размерами 230 х 30 х 10. Либо можно сразу взять два отрезка фанеры указанного размера.

Сначала к большему листу прикручивают саморезами одну боковину, затем – вторую. Большой лист располагают так, выборка находилась в передней части основы. В задней части короба закрепляют саморезами (не менее 2 на каждую боковину) деревянный брусок. На расстоянии 25 см от левой боковины, в бруске сверлят отверстие, диаметр которого равен диаметру наружной резьбы футорки.

Снизу и сверху в брусок вкручивают футорки соосно друг другу. Это будет место крепления регулировочной шпильки.

Конструкция и основные узлы электрического точила

Базовая конструкция точильно-шлифовального станка, как правило, включает в себя два основных компонента: опорную станину и закрепленный на ней горизонтально электропривод. Практически все универсальное точильное оборудование имеет два шпинделя, которые являются прямым продолжением вала электродвигателя.

На рисунке ниже показано устройство такого заточного станка, который предназначен для ручной заточки инструмента и обработки небольших деталей. На его правом и левом шпинделях специальными втулками и фланцами крепятся два абразивных круга разной зернистости. Левый предназначен для обдирки, выборки и грубой обработки, а правый — для точной шлифовки и заточки в размер.

Точильные круги закрыты защитными кожухами, нижняя часть которых является контейнером для сбора абразивной крошки и металлической пыли. В процессе заточки перед их открытой частью опускают щитки с прозрачными окошками. По требованиям техники безопасности оба эти приспособления являются обязательными и должны присутствовать в конструкции любого точильного оборудования.

Перед кругами смонтированы опорные устройства, предназначенные для фиксации обрабатываемой детали или затачиваемого инструмента под необходимым углом. Слева — простой наклонный подручник, устанавливаемый под заданным углом, а справа — регулируемый в трех измерениях столик.

Sturm bg6010s

Sturm BG6010S —​ это универсальный станок, который подходит не только для заточки сверл, ножей, лезвий и шлифовки, но и оснащен дополнительной функцией гравирования. По цене входит в ряд недорогих, но является самым хорошим. Такое мнение было сформировано благодаря отзывам и описанию довольных покупателей. Отзывы —​ это первое, на что нужно обращать внимание, дабы не совершить ошибок при выборе.

​Главной особенностью нового дизайна, является компактность и многофункциональность. Sturm BG6010S​ осуществляет заточку ножниц, ножей, сверл, стамесок и шлифовку инструментов.

Прочный алюминиевый корпус гарантирует защиту двигателя от внешних повреждений и пыли, что значительно продлевает срок службы устройства.

Шлифовальный круг диаметром 49,5 мм и мощность оборотов позволяет с легкостью затачивать крупные инструменты​ без особых усилий. На корпусе установлен упор, который фиксирует инструмент и дает возможность проработать все стороны детали.

К общим документам прилагается подробная инструкция, в которой расписаны процессы: под каким углом лучше производить заточку, как правильно точить, как регулировать угол.

Sturm BG6010S

Достоинства:

• минимальное потребление электроэнергии, всего 0,1 кВт;
• частота холостого хода равна 6700 оборотов/мин;
• низкий уровень шума и вибрации;
• блоки, в которых происходит заточка определенного предмета, подписаны.

​Недостатки:

• небольшой вес, всего 1,8 кг не может гарантировать полную фиксацию аппарата на поверхности;
• отсутствуют антивибрационные ножки или силиконовые таблетки;
• нет никакой системы заземления;
• посадочный диаметр 10 мм (невозможно произвести заточку сверла большего размера).

Зачем нужен точильный станок

В домашнем быту особой необходимости в точильном станке нет. Ножи проще и быстрее точить точилками для ножей, а другой работы у точильного станка фактически и не будет. Другое дело, когда появляется необходимость в заточке режущего инструмента. Топоры, стамески, зубила, сверла, фрезы, ножи рубанков и прочий инструмент заточить вручную порой просто невозможно. Тогда на помощь придет точильный станок.

Устроен точильный станок просто до примитивности: прямо на валу двигателя расположен один или, чаще всего, два абразивных диска. Как правило, один диск имеет крупное зерно и предназначен для грубой заточки, второй диск – с мелким зерном – для последующей доводки или шлифовки.

Самый распространенный вид точил – высокооборотные (от 2000 до 10000 об/мин) станки с двумя дисками, находящимися на валу одного электродвигателя с разных сторон. Такое точило обычно используется для заточки металлического инструмента с толстой режущей кромкой – сверл, зубил, топоров.

При заточке ножей и стамесок на таком точиле следует соблюдать определенную осторожность – тонкий металл может быстро перегреться. Если на режущей кромке возникает окалина, закаленная сталь «опускается» — становится мягкой, плохо режет, быстро истирается.

Поэтому допускать перегрева нельзя. Это приводит к некоторому неудобству при заточке ножей на таком станке. Некоторые модели точил, снабженные регулятором числа оборотов, лишены этого недостатка, но чаще для заточки тонких лезвий используются угловые точильные станки.

В угловых станках только один абразивный диск находится непосредственно на валу двигателя. Второй – шлифовочный – диск подсоединен к двигателю через редуктор, снижающий скорость вращения до 120-150 оборотов в минуту. Кроме того, этот диск обычно находится в ванночке, в которую можно налить воду, обеспечив постоянное водяное охлаждение затачиваемой поверхности.

Еще один вид точильных станков – точильно-шлифовальные. В них вместо второго абразивного круга установлена шлифующая лента. Это решение заметно расширяет функционал станка, позволяя не только точить и шлифовать режущий инструмент, но и использовать его, например, для шлифовки мелких деталей, которые неудобно обрабатывать шлифмашинками.

Некоторые производители пошли еще дальше, предоставив возможность подсоединения к двигателю гибкого вала с гравировальной машинкой. Такой инструмент отличается высокой мощностью – сравнимые по мощности гравировальные машинки будут стоить намного дороже.

Некоторые точильные станки комплектуются приспособлениями для заточки сверл, пильных цепей, дисковых пил, и другого инструмента, а для точильщиков с узкой специализацией предлагаются специальные точильные станки: для сверл, для цепей и пр.

Изготовление

Первым делом при помощи отрезного станка для УШМ необходимо нарезать заготовки. При помощи него срез получается очень ровный и работать с таким станком одно удовольствие.

Все размеры чисто индивидуальные, я подгонял их по размерам ниши и размерам заточного станка, поэтому если будете делать себе, просто возьмите за основу сам принцип изготовления.

До того, как будем сваривать конструкцию полк воедино, нужно просверлить отверстия в профиле под анкерные болты, которыми полка будет крепиться к стене.

Теперь можно сварить конструкцию. Для более точной и простой сварки, можно использовать специальные магнитные держатели. Такие магниты очень сильно выручают, если например немного скосили при отрезании заготовки, то прижав с двух сторон магнитами, все равно получится прямой угол.

После сварных работ получается вот такая конструкция.

Теперь ее необходимо покрасить, что бы вписалась в общий коллектив мастерской. Красил обычным баллончиком, предварительно загрунтовав.

Далее готовим столешницу.  За основу взял остатки от ДСП. Делаю две полки, одну верхнюю целую и нижнюю с вырезами.

Затем необходимо закрепить полку на стене при помощи анкерных болтов. Закрепил на 5 штук, что бы все было прочно и от вибрации станка ничего не отпало.

Предварительно все выглядит вот так.

Теперь можно поставить полочки и закрепить их при помощи винтов с гайками.

Отверстия в профиле закрыл пластиковыми заглушками.

После установки столешниц полка стала выглядеть вот так.

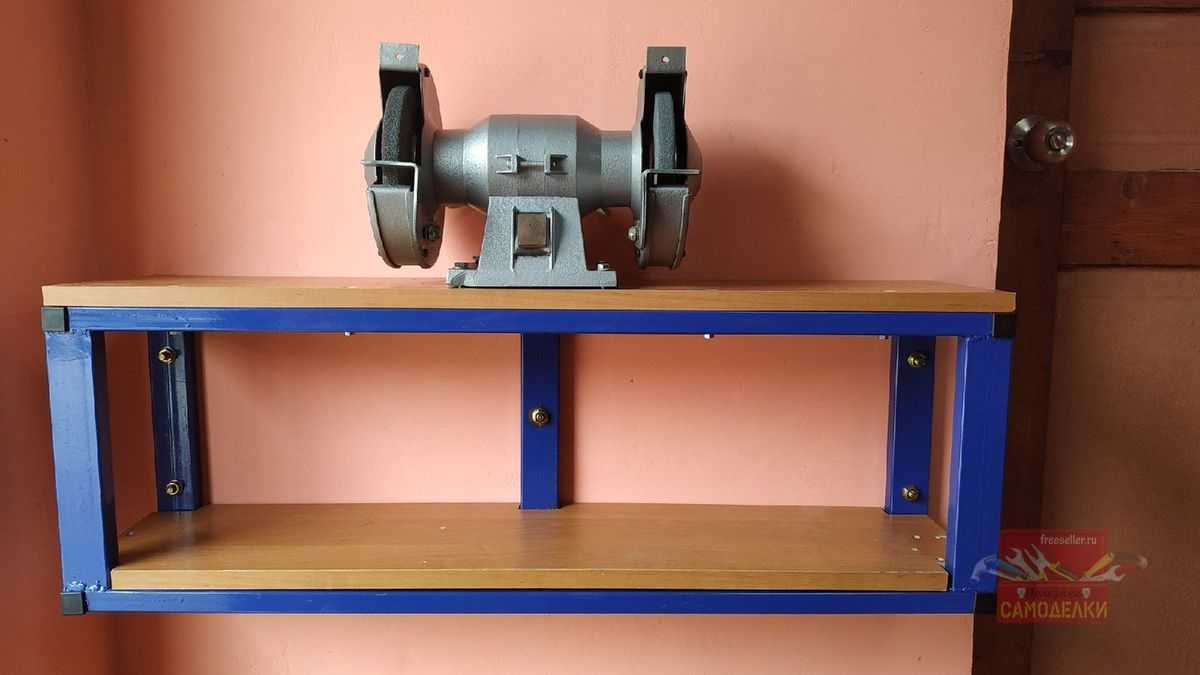

Теперь можно установить точильный станок и протестировать его. Станок так же закрепил на винты. Со своей задачей он справляется отлично. Место установки очень удобное, и место на верстаке не занимает и работать на нем очень удобно.

Как правильно выбирать точильный станок?

Изначально упор делается на конкретную задачу или спектр операций, для которых приобретается оборудование. Необходимо определить тип подходящего агрегата, а затем и его характеристики. На первый план должны выходить такие параметры, как мощность, размеры оснастки, крутящий момент и возможности для конструкционной подстройки рабочих органов под определенные условия эксплуатации.

Отдельное внимание уделяется производителям. Поскольку точильные станки в том или ином исполнении требуются практически в каждом хозяйстве, рыночный сегмент достаточно плотно ими наполнен. Наиболее качественные модели представляют зарубежные изготовители наподобие Makita, Bosch и Metabo.

Оборудование этих брендов отличается и эксплуатационной надежностью, и функционалом, и эргономикой. Но не каждому по карману продукция от известных компаний в принципе. Более доступные по цене варианты предлагают российские производители. Обращаться стоит к моделям «Интерскол», «Зубр», «Калибр» и др.

В семействах этих компаний можно найти устойчивые к нагрузкам модификации стоимостью 2-3 тыс. руб. Например, в отечественном же сегменте представлен заточной станок «ПИТ» в исполнении P11001, который можно приобрести за 2,5 тыс. руб. Данный агрегат специализируется на обработке цепей с возможностью поворота угла заточки в диапазоне от 0 до 35 градусов.

Конструкция электроточила

Точило для мокрой заточки Корвет Эксперт 499 (слева — узел для мокрой заточки с понижающим редуктором и лотком для воды)

Основную часть корпуса электроточила занимает электродвигатель с опорой, прикрепляемой к верстаку с помощью крепёжных изделий. По обе стороны от мотора располагаются параллельно расположенные друг к другу два абразивных круга: один — с крупными размерами зерна для грубой обработки материала, другой — мелкозернистый для тонкой обработки.

• Асинхронный электродвигатель — обеспечивает относительно небольшую скорость вращения и низкий уровень шума.
• Абразивные круги. Примерный диаметр круга — 150—250 мм, толщина — 16—32 мм. Абразивные круги частично находятся в защитном кожухе. Открытая рабочая часть круга вращается сверху вниз. В основном применяются корундовые (электрокорундовые) круги.
• Подставка — о неё опирается затачиваемый предмет. Подставка может регулироваться по расстоянию до заточного круга, а также поворачиваться под определённым углом к кругу. У некоторых моделей дополнительно могут быть специальные пазы для заточки свёрл.
• Экран (прозрачная пластина) — для защиты от искр.
• Кнопка включения и выключения электропитания.

Существуют модели электроточил, которые вместо одного заточного круга имеют металлическую дисковую щётку для предварительной грубой обработки затачиваемого предмета, например от ржавчины.

Также есть точила, дополнительно оборудованные лампой для подсветки рабочей зоны.

Критерии выбора инструмента

При выборе электрического точильного инструмента следует учитывать ряд важных параметров.
К ним относятся:

• Мощность агрегата. Для бытовых нужд подойдут модели на 150-250 Вт. Таких показателей хватит для заточки садовых принадлежностей и кухонных ножей. В профессиональных целях применяют точила мощностью, доходящей до 600 Вт. Этот параметр влияет на переносимые нагрузки и устойчивость к перегреву.
• Посадочный диаметр. Этот показатель находится в пределах 12-32 мм. С увеличением вала растут и размеры кругов, которые можно использовать. Устанавливать большой диск на маленькую основу нельзя.
• Число оборотов. Малая скорость применяется для обработки тонкой стали, чтобы она не перегревалась. Большое количество оборотов (от 2 тыс.) подходит для толстых изделий. Твердосплавные детали точатся на скорости до 15 тыс. об/мин.
• Ширина и диаметр шайбы. Этот параметр определяет габариты затачиваемого предмета. Мелкие изделия (стамески, ножи, зубила) шлифуются на тонких маленьких дисках. Большие детали (тяпки, топоры, косы) требуют широких насадок с крупнозернистым абразивом.
• Защитные элементы и удобство. Для комфортной и безопасной эксплуатации изделия оснащаются специальными приспособлениями. К ним относится подставка под упор с настраиваемым углом наклона. Защитный экран из прозрачного материала препятствует попаданию в глаза работника мелких частиц. Подсветка позволяет уже в процессе оценивать качество шлифовки. Специальная ванночка промывает и охлаждает оснастку.

Мнение экспертаЛевин Дмитрий Константинович

Использование заточного оборудование не требует особых навыков и легко осваивается после изучения инструкции. Невысокая цена инструмента делает его доступным практически для любого мастера.

Лучшие станки для заточки сверл, ножей и ножниц

200-ваттный станочек компактен, легок (вес – 1,9 кг) и очень даже универсален: производитель предусмотрел в нем возможность точить не только сверла, но и ножи, ножницы и даже тонкие топоры.

Двигатель применен коллекторный, высокооборотный, из-за этого уровень шума при работе приличный. Зато это компенсируется высоким крутящим моментом на рабочих поверхностях кругов, так как они соединены с мотором через понижающий редуктор на бесшумном зубчатом ремне. К тому же вынос мотора в сторону от абразива позволил разместить на его роторе крыльчатку охлаждения.

Так… а как этим пользоваться? Проще всего разобраться с вертикальной прорезью слева – да, в нее действительно вставляются ножи. В горизонтальную прорезь левее от нее – ножницы. Здесь достаточно пару раз потренироваться, чтобы в дальнейшем точить весь этот инструмент спокойно.

А вот со сверлами «методом тыка» уже не получится – хвостовик зажимается в боковую цангу (этот тот самый непонятный черный набалдашник), само сверло при этом поджимается двумя «лапками» (ими управляет рычаг, похожий на лепесток) и упором до нужного вылета… А сама заточка происходит совсем в другой стороне, так что вынимаем цангу и вставляем ее в наклонный порт с откидной крышкой. На словах выглядит непонятно, но на практике действительно быстро и удобно.

Тогда в чем зарылось «но»? Оно же обязательно должно быть – и, увы, действительно есть. Все шлифовальные круги, установленные внутри станка – нестандартные, причем и по размеру, и по посадке.

Общие сведения

Основным критерием правильной заточки ножей является проведение этой операции под нужным углом. Если затачивать нож вручную, то задать и сохранить угол заточки на протяжении всего процесса трудно. Заточка ножей с помощью станка позволяет сохранить первоначально установленный угол заточки лезвия на протяжении всего процесса работы.

Углом заточки любого лезвия называется угол, под которым две стороны режущей кромки расположены относительно друг друга. Его значение определяется исходя из того, что будет резать затачиваемый нож. Если нож предназначается для обрезки, или даже обрубки прочных материалов, то угол заточки делают большим. Резка мягких, легко мнущихся поверхностей требует более малого угла заточки.

Законодательно установленных стандартов угла заточки в РФ нет, поэтому каждый заточник ножей руководствуется только собственными требованиями. Однако, есть несколько общих значений, которые получены опытным путем.

• 8˚-10˚- угол заточки лезвия скальпеля, бритвы;
• 10˚-15˚- для резки мягких материалов;
• 15˚-20˚- заточка кухонных ножей;
• 20˚-25˚- для лезвий режущего инструмента (рубанки, строгальные станки, фуганки);
• 20˚-40˚- под таким углом затачивают охотничьи ножи;
• 30˚-50˚- для тяжелых больших ножей, которыми, скорее рубят, чем режут (тесак, мачете).

Все ножи, изготавливаемые путем горячей ковки, проходят несколько этапов обработки после выкова заготовки: обдирка, грубая заточка, тонкая заточка, шлифовка. Такие ножи стоят дорого и используются нечасто.

Ножи бытовые производятся методом штамповки и для их заточки специальных знаний и оборудования не требуется. Однако, их заточка тоже требует сохранения угла, для чего и создано приспособление о котором пойдет речь.

Правила заточки на точильном станке

С помощью этого устройства заточка ножей своими руками не представляет особой сложности. Нужно всего лишь соблюсти несколько правил.

1. Лезвие необходимо разместить на подручнике острием к себе и зафиксировать его прижимной планкой.
2. Установив в точильную каретку деревянный брусок, отрегулировать угол заточки, необходимый для этого лезвия.
3. После регулировки угла затачивания нужно оценить степень затупления лезвия. Если лезвие сильно затуплено, имеет волны, надрывы, сколы, то вместо деревянного шаблона устанавливается самый грубый, крупнозернистый брусок.
4. Опустив брусок на лезвие, заточник делает 5-6 маятниковых движений слева направо и назад, после чего оценивает состояние лезвия. При необходимости процедуру повторяют.
5. После того, как все грубые неровности убраны, брусок заменяют на более мелкий. Проводят аналогичные движения (как правило, их количество меньше).
6. Снова проводят осмотр лезвия, при этом лезвие можно снять со станка для проведения пробных резов.

При неудовлетворительном результате можно посоветовать следующее: на имеющийся отрезок трубы квадратного сечения наклеить полоски наждачной шкурки на тканевой основе. Наклеивать необходимо шкурку разной зернистости: на одну сторону – грубую, на вторую – мельче, на третью – самую мелкую.

О высоком качестве заточки говорит появившаяся на лезвии блестящая полоска, не имеющая пятен или царапин.

В заключение можно сказать, что затраты времени и материалов, потраченные на создание подобного станка, впоследствии с лихвой окупятся, благодаря тому, что заточка инструмента будет проводиться быстро и качественно.

Прижимная планка

Зажимная часть тоже составлена из двух частей: верх – «Г»-образная стальная пластина размерами: большая – 150 х 80, меньшая – 50 х 45, низ: прямоугольник 100х50. Последовательность сборки:

1. Укладывают «Г»-образную пластину так, чтобы ее малая часть накрывала подручник, не доходя до его наружного края на 25-30 мм.
2. Под длинную часть верхней пластины подкладывают малую, с таким расчетом, чтобы верхняя пластина полностью закрывала нижнюю.
3. В обеих пластинах сверлят два сквозных отверстия, располагая их так, чтобы на каждое из них приходилась половина площади нижней пластины.
4. Пластины скручивают болтами, располагая их так, чтобы головка болта, ближнего к подручнику, находилась сверху, а головка второго – наоборот.
5. Головки болтов приваривают каждый к своей пластине. Болты привариваются «вразбежку» для того, чтобы гайка-«барашек», накручиваемая на ближний болт, не мешала движению точильной каретки.
6. На поверхности основы проводят линию, параллельную боковинам, так чтобы она проходила через центр футорок, установленных в бруске задней части основы.
7. Отступив 40 мм от края верхней футорки и 25 мм от края подручника, по проведенной линии, лобзиком или фрезой прорезают паз, ширина которого равна диаметру болтов, приваренных к пластинам.

Сборка прижимной планки происходит так: малую пластину устанавливают снизу поверхности основы, вставив ее болт в паз. Сверху основы укладывают «Г»-образную пластину так, чтобы ее болт прошел сквозь паз и отверстие нижней пластины, а через свободное отверстие прошел болт нижней пластины.

Паз, в который вставляются болты прижимной планки, является регулировочным. Ослабив гайки, прижимную пластину можно подвинуть ближе к подручнику, или отодвинуть от него, тем самым позволяя расположить на подручнике лезвия различной ширины.

На схеме обозначены:

1. Подручник.
2. Стандартная шестигранная гайка.
3. Болт «Г»-образной пластины.
4. «Г»-образная пластина.
5. Болт нижней пластины.
6. Регулировочный паз.
7. Нижняя пластина.
8. Гайка-«барашек».
9. Корпус основы.

Гайка-«барашек» позволяет быстро снять лезвие после заточки, или установить его на станок, если ширина лезвия соответствует заданному размеру.

Размеры и материал используемых шлифовальных камней

Наждак является расходным материалом, но это не мешает ему быть одним из самых важных элементов оборудования. В отношении рабочих диаметров круга всё просто – для стандартных, нетребовательных станков он составляет 150 мм., для профессиональной техники – варьируется в зависимости от сложности и объёмов работ.

В маркировке, размещаемой на диске, указываются как габаритные размеры, так и твёрдость, зернистость

Среди применяемых при производстве абразивов материалов наибольшей популярностью пользуются следующие варианты:

КСВЕДЕНИЮ!

Также немаловажную роль может сыграть такой параметр как структурная плотность. Диски с показателем, равным 5-8, имеют большую плотность и подходят для полноценной заточки. Если же значение равно 9-16, Вы сможете сделать только небольшие «косметические» процедуры.

Разновидности заточных станков

В продаже предлагается две разновидности заточного оборудования:

1. Универсальные.
2. Специализированные.

Модели универсального типа незаменимы при заточке любых режущих поверхностей. Такие электрические приборы обладают двумя шлифовальными инструментами: дисками, лентами, тарелками или их комбинацией.

Что касается специализированных устройств, то они представлены такими станками:

• Для ножей и ножниц — приспособление подаётся на точильный круг под определенным углом.
• Для заточки сверл — подобные станки способны затачивать сверла с разной конфигурацией и диаметром от 2,5 до 25 миллиметров из самых различных металлов, включая быстрорежущую и твердосплавную сталь.
• Для цепей и бензиновых, и электрических пил — подобное приспособление может обрабатывать зубцы цепей под выбранным углом и заданной глубиной точения.
• Точила-граверы — данное оборудование комбинирует несколько заточных кругов и насадку для гравировки на гибком валу. Все модели поддерживают регулировку скорости вращения, а сам процесс гравировки осуществляется с помощью специальных насадок, которые установлены на вал. Продолжительность непрерывной работы достигает 30 минут.

Предлагаемые в продаже модели могут отличаться мощностью и выносливостью оборудования. Исходя из таких характеристик, выделяют профессиональные и бытовые варианты:

• Представители бытовой группы способны работать на протяжении 20 минут беспрерывной работы. Их используют для разовой правки топоров, ножниц и ножей. У таких моделей минимальный набор оснастки и небольшой функционал.
• В свою очередь, профессиональные станки стоят гораздо дороже и предназначаются для беспрерывной работы на протяжении целого дня. Они оборудованы переключателем скоростей, а также специальными элементами для точения под конкретным углом.

Регулируемый столик для удобной заточки инструментов на точильном станке

Система регулировки

Система регулировки угла заточки построена таким образом, что поднимая или опуская опорную колодку, закрепленную на вертикальной шпильке, заточник увеличивает или уменьшает необходимый угол.

Система состоит из:

• вертикальной шпильки, вкрученной в футорки бруска;
• опорной колодки;
• нижней и верхней гаек-фиксаторов.

Чтобы собрать систему регулировки, необходимо вкрутить шпильку в футорки, затем надеть на нее шайбу и накрутить гайку. Затяжка гайки позволяет исключить проворачивание шпильки вокруг своей оси.

Отступив от любого края опорной колодки 16 мм, вдоль ее короткой стороны сверлят сквозное отверстие диаметром, равным диаметру шпильки. Перпендикулярно оси полученного отверстия, отступив от нее 45 мм, проделывают второе отверстие. Его диаметр должен быть в 2 раза больше диаметра стержня точильной каретки.

На шпильку накручивают нижнюю регулировочную гайку, надевают опорную колодку, и накручивают верхнюю, зажимную гайку.

Станок для заточки из фанеры

С помощью предыдущего варианта точилки будет проблематично заточить лезвия нестандартных режущих инструментов. Например, им нелегко точить лезвия ножей деревообрабатывающего инструмента. Для изменения способа фиксации затачиваемого лезвия предлагается другой вариант приспособления.

Конструктивно устройство выглядит в виде короба, на одной стороне которого расположен узел крепления лезвия, а на другой – стержень фиксации подвижного элемента (каретки) с закрепленным точильным камнем.

Мастер, который будет создавать устройство, может применить любой из подходящих стройматериалов, но в представленной конструкции применена многослойная фанера.

Для создания устройства применены материалы и инструменты:

• 2 листа фанеры, толщиной 6-10 мм, один – размером 230х40 мм, второй – 230х150 мм;
• 2 бруска из твердых пород дерева, один – размером 150х50х50, второй – 70х50х30 мм;
• 2 карболитовые или стеклотекстолитовые прижимные шайбы (бобышки) 50х50х6 мм;
• 2 стальные шпильки с резьбой М10, длиной 250 и 500 мм;
• 2 отрезка листовой стали Ст.3, толщиной 1 мм;
• отрезок трубы квадратного сечения 40х40, длиной, равной длине точильного бруска;
• 2 мебельные футорки, (внутри – М10);
• 4 гайки-«барашки» М10;
• наждачная ткань;
• ножовка по дереву;
• стамеска или долото;
• углошлифовальная машина;
• дрель с набором сверл;
• молоток;
• набор гаечных ключей;
• отвертка;
• сварочный аппарат с электродами;
• нож сапожный;
• саморезы, болты, гайки, шайбы.

Сборочный чертеж приводиться не будет, потому что изделие несложное, и сделать его нетрудно. Первым этапом создания станка для заточки ножей будет изготовление фанерного короба-основания.

Технологии заточки и дополнительные приспособления

Шлифовально-заточное оборудование выполняет значительный перечень операций, от приведения в надлежащее состояние предметов домашнего обихода, до обработки деталей космических кораблей. Дополнительные приспособления значительно расширяют приемы обработки и повышают качество выполняемой работы. Относят к ним следующие элементы конструкции станка;

• опорный стол или приставка. Самый простой и широко используемый способ удерживать обрабатываемую деталь в нужном положении. Из недостатков отмечается невозможность контролировать углы и размеры. Операция проводится исключительно под визуальным контролем;
• подручник. Эволюция развития опорного стола. Может иметь направляющие и пазы с определенным шагом или углом. Позволяет обрабатывать деталь с заданными параметрами;
• держатель. Приспособление может иметь подвижную часть, где прочно зафиксированная деталь движется по заданному направлению. Устройство, облегчающее процесс шлифовки и позволяющее достаточно точно контролировать некоторые размерные характеристики обрабатываемой заготовки;
• Копир. Механическое приспособление, позаимствованное у токарного станка. Применяется для обработки деталей сложной формы по заранее выставленному шаблону;
• ЧПУ. Процесс полностью автоматизирован. Деталь или абразивный круг движется строго по заданной траектории. Современные технологии позволяют программировать процессы на компьютерах общего пользования с помощью специальных программ и приложений.

Промышленный станок для заточки оборудован системой охлаждения. Это ускоряет проводимую операцию, не позволяя детали перегреваться. Жидкости, применяющиеся в оборудовании, обладают и смазывающим действием, отчего качество поверхности выше, чем при обработке сухим абразивом.

Важна геометрия и при заточке сверл. Добиться требуемых значений вручную практически невозможно. Проконтролировать углы и центровку визуально — недостижима задача. Широкой популярностью пользуются приспособления для заточки цепей бензопил. Стабильный спрос на устройства для восстановления ножовочных полотен.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке.

В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия.

Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Универсальные точильные станки с кругами ø125 и ø150 мм

Среди домашних пользователей самыми популярными являются точила с мощностью привода от 150 до 300 Вт и диаметрами абразивного круга 125 и 150 мм. Вес и габариты таких станков позволяют устанавливать их на столе, широком подоконнике или небольшом верстаке.

К этой же группе относится комбинированный станок «ЗУБР» ЗТШМ-150/686Л (см. фото ниже), у которого на левом шпинделе установлен круг Ø150 мм, а на правом — консоль со шлифовальной лентой 50×686 мм. Вес этой модели — 7.2 кг, мощность привода — 250 Вт, а цена — 4 400 руб.

Универсальные точильные станки с кругами ø200 мм и больше

Чем больше размер точильного круга, тем мощнее привод и больше массогабаритные показатели точила. Поэтому станки с диаметром диска от 200 мм необходимо устанавливать на устойчивые верстаки и крепить к ним с помощью болтовых соединений. Ниже приведен список популярных точильных станков этого класса, среди которых своим весом выделяется точило Makita.

Самой необычной моделью в этой группе является электроточило «Интерскол», которое при Ø200 имеет мощность привода всего 350 Вт, но при этом весит почти 12 кг. Еще один интересный образец — это точило Dexter 400 Вт 200 мм, широко представленное на различных интернет-площадках и в торговых сетях и имеющее вполне демократичную цену 3 950 руб.

Характеристика настольного станка

Любой наждачный станок настольного типа имеет свои характеристики:

• форма и диаметр точильного круга;
• вес станка;
• мощность;
• посадочный диаметр;
• скорость вращения круга.

Форма и диаметр отличаются в зависимости от вида используемого настольного точильного аппарата и того, какой наждак применяется. У профессионального аппарата диаметр круга зависит от типа материала, который подлежит правке. У бытовых станков диаметр стандартный — 150 мм.

Профессиональные модели оборудованы сразу двумя дисками, так как объемы работ требуют быстрой их смены.

Профессиональный заточный станок

Диски на некоторых типах профессиональных настольных аппаратов устанавливаются перпендикулярно друг другу. Благодаря этому удается делать разные виды заточки: от грубой до тонкой. На обычных домашних станках диски устанавливаются на вал.

При желании для удобства при заточке ножей можно помимо плоского диска установить диск в виде чаши. Для шлифовально-заточных станков дополнительно предусмотрен специальный ленточный механизм для шлифования. Благодаря лентам удается делать шлифовку как металлических, так и деревянных изделий.

Вес точильно-шлифовального станка напрямую зависит от его типа. Бытовые гораздо легче профессиональных. Это связано с качеством материала, из которого они изготавливаются.

Для изготовления профессиональных аппаратов используется металл высокого качества, благодаря чему во время работы они не вибрируют и имеют устойчивое положение. Бытовые из-за своего небольшого веса могут сильно вибрировать при работе.

Любой настольный станок для заточки работает при напряжении сети в 220 В. Мощности моделей разнятся. Профессиональные поглощают гораздо больше электроэнергии, а их мощность составляет порядка 1000 Вт.

Домашние станки могут работать при мощности в 550-750 Вт. Если ее снизить до 300 Вт, то механизм просто не справится с правкой изделия, выполненного из качественного металла.

Посадочный диаметр для точильного диска нужен лишь тогда, когда есть необходимость в приобретении расходных материалов.

Скорости вращения диска должно уделяться повышенное внимание. Профессиональные модели требуют таких кругов, которые могут вращаться в зависимости от режима скоростей. Для бытовых моделей достаточно одной скорости, при которой диск делает порядка 1000 оборотов.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 толщина точильного оселка 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской.

Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты.

Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Работа по заточке проводится в таком алгоритме: затачиваемый нож устанавливается лезвием на точильный камень так, чтобы оно находилось в вертикальной плоскости. Затем нужно возвратно-поступательными движениями «от себя-к себе», с легким нажимом, двигать нож по наждаку. Более тонкую заточку или шлифовку лезвия на этом станке можно осуществить, если точильный брусок, перед установкой на место, обернуть наждачной бумагой нужной зернистости.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.
