Углы погибов и расположение погибов на трубе контролируются проволочными шаблонами. Углы погибов могут контролироваться также по шкале, укрепленной на шпинделе станка.
Гибочные диски выполнены для гибки труб по унифицированным для судостроения радиусам.
Поворот гибочных дисков на заданный угол осуществляется гидромотором.
Лопастной насос для питания гидромотора маслом, трехпозиционный золотник и резервуар для масла расположены внутри сварной станины станка (рис. 2).

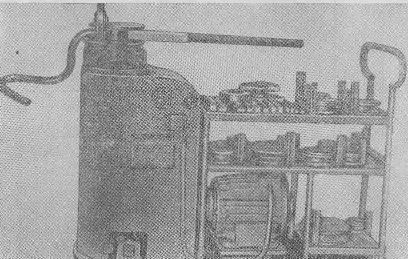

Рис. 1. Трубогибочный станок СТГ-1М
Для обеспечения проходного сечения труб в месте погиба с эллиптичностью, не превышающей 9% (допускаемая техническими условиями на судовые трубопроводы), оснастка к станку (рис. 3) должна изготовляться в соответствии с рис. 4.
Рис. 102. Гидравлическая схема станка.
1 — гибочный диск; 2 — гидромотор; 3 — манометр; 4 — запорный клапан; 5 —золотник; 6 — станина; 7 — лопастной насос
Размер прямого участка для прижима трубы к диску составляет 2—2,5 диаметра трубы.
Управление пуском и остановкой электродвигателя — кнопочное без использования магнитного пускателя.
Станок может быть установлен непосредственно на полу цеха без специального фундамента.
Рис. 3. Оснастка к станку СТГ-1М
Рис. 4. Схема установки оснастки
Популярные категории в москве
Да кстати, на портале ProСтанки выбор предложений по трубогибочному станку СТГ почти как на Авито и TIU
Стг-159
Предназначен для холодной гибки труб из стали и цветных сплавов методом «наматывания». Привод станка – электрогидравлический. Станок трубогибочный оснащен числовым программным управлением(АФ), которое позволяет осуществлять гибку труб по заранее заданной технологической программе, обеспечивает высокую точность и повторяемость гибов различных конфигураций. Либо поставляется с ручным управлением (модификация РК).
| Процессор контроллера | Intel Strong ARM, 206 МГц |
| Статическая память | 64 Мб |
| Компакт-флеш | 512 Мб |
| Интерфейсы | USB, PS/2, VGA, Ethernet |
| Температура эксплуатации контроллера | -25°С … 75°С |
| Потребление питания контроллера | 20W |
| Тип экрана | жидкокристаллический |
| Размер экрана по диагонали | 10,4 дюйм |
| Время наработки на отказ монитора | 50000 час |
| Угол обзора по гориз./вертик., ° | 100/40 |
| Контрастность/яркость | 250:1/350 кд/кв.м |
| Температура эксплуатации монитора | 0°С … 50°С |
| Количество импульсов энкодера на оборот | 1000 |
| Точность/дискретность отработки: | подачи – 1,0 / 0,1 мм угла поворота – 0,5 / 0,1° угла гибки – 0,5 / 0,1° |
| Максимальные значения: | подачи ±3500 мм поворота ±360° угла гибки 187° коэффициента пружинения 10% |
Стг-45р
Предназначен для холодной гибки труб из стали и цветных сплавов методом наматывания.
Управление станком осуществляется в ручном режиме от педали. Привод станка – электрогидравлический.
  |
| Название | Трубогибочный станок СТГ-45Р | |
| Диаметр изгибаемых труб, мм | наименьший 14 | |
| наибольший 45 | ||
| Толщина стенки трубы, мм до | 5 | |
| Радиус гибочного диска, мм | наименьший 35 | |
| наибольший 120 | ||
| Угол гибки трубы, ° | 190 | |
| Частота вращения гибочного диска, о6/мин | 3,5 | |
| Габаритные размеры станка | 1410x700x1100 | |
| Масса, кг | 900 | |
| Количество заливаемого масла, л | 60 | |
| Потребляемая мощность, кВт | 4 | |
