Станки дома Перечень основных частей универсального станка 6р83ш
- Станина — 6Р83Ш-1
- Хобот — 6Р83Ш-11
- Коробка скоростей — 6М83-3
- Коробка подач — 6Р83-4
- Коробка переключения — 6Р83-5
- Консоль — 6Р83-6
- Стол и салазки — 6Р83Г-7
- Электрооборудованне — 6P83Ш-8
- Накладная головка — 6P82Ш-32
- Поворотная головка — 6Р82Ш-31
Основные виды работ фрезерного широкоуниверсального станка 6р83ш:
— обработка металлических заготовок, класс точности Н по ГОСТ
— вертикальное фрезерование, головка имеет наклон в обе стороны
— горизонтальное фрезерование, в комплект идут все необходимые принадлежности
— сверлильные работы, расточка отверстий, нарезание резьбы.
Витязь 6р83ш консольно-фрезерный горизонтальный станок
«Витязь» – российский бренд, не уступающий по качеству европейским аналогам. Есть основное и приятное отличие – это их стоимость. Станки «Витязь» на магните положительно зарекомендовали себя как надежное и эффективное оборудование.
Станкоинком является официальным дилером станков Витязь в России. В нашем каталоге товаров Vityaz представлена большая часть оборудования официального сайта Витязь.
Под брендом «Витязь» совместно с крупнейшим немецким производителем выпускаются магнитные сверлильные станки высокого качества. Они разработаны с учетом недостатков станков, представленных на российском рынке. Станки «Витязь» не уступают по качеству европейским аналогам, но имеют более приемлемую стоимость.
Подробнее«Витязь» – один из крупнейших брендов в России. В основе данного бренда заложена многопрофильность, что позволяет производить огромный спектр оборудования для обработки металла, такое как: сверлильные, ленточнопильные, токарные, фрезерные, заточные станки и многие другие.
Металлообработка Металлообрабатывающее производство ОАО «Витязь» располагает оборудованием, позволяющим выполнять широкий спектр технологических операций: Термообработка (закалка, отпуск, отжиг, нормализация) в камерных и шахтных электропечах всех видов технологической оснастки, изготовленных из углеродистых и легированных инструментальных сталей.
Химико-термическая обработка (цементация и азотирование). Термообработка токами высокой частоты. Фрезерная трёхкоординатная обработка на станках с ЧПУ по управляющим программам, разработанным в системе UNIGHRAPHICS. Электроэрозионная обработка (прошивка электродом, вырезка проволокой)
на станках с ЧПУ. Координатно-расточная обработка на вертикальных и 2-шпиндельных станках портального типа с ОСУ. Шлифовка плоская, круглая, координатная, и профильная на оптико-шлифовальных станках. Заточка режущего инструмента и дисковых пил на универсально-заточных станках.
Габариты и вес
На фрезерном станке 6Р83Ш обрабатываются детали средних и больших размеров. Возможность устанавливать массивные заготовки обеспечиваются повышенной прочностью оборудования. Модель имеет:
- габариты станка 2680×2260×2040 мм;
- вес укомплектованного агрегата 4500 кг.
Справка! Вес станка берется в укомплектованном всеми узлами виде, без инструмента и дополнительных приспособлений.
Где заказать и купить?
Предприятие ГЗФС в 2009 году прекратило производство фрезерных станков и передало документацию молодому ООО «Станочный парк». На заводе изготавливают оборудование старых моделей на заказ. Организации, занимающиеся капитальным ремонтом оборудования, предлагают станки за 900 000–950 000 руб. с гарантией от 6 месяцев.
Старый станок, изготовленные Горьковским заводом, предлагают мастерские и владельцы на различных торговых площадках в интернете. Запрашивают цену от 400 000 руб., в зависимости от состояния.
Выносливый фрезерный станок 6Р83Ш проектировался для круглосуточной работы с максимальной нагрузкой. Сохранившиеся экземпляры обычно в хорошем состоянии и после реконструкции работают долго и безотказно. Оборудование востребовано для работы в частных мастерских на единичном выпуске сложных деталей.
Дополнительная комплектация консольно-фрезерного станка 6р83ш:
тиски (поворотные/неповоротные чугунные/стальные), делительные головки от 160 до 320мм, долбежная головка, УЦИ (устройство цифровой индикации по двум/трем осям), различный фрезерный/расточной инструмент, СОЖ, масло.
Заводская гарантия на фрезерный широкоуниверсальный станок 6р83ш:
технический отдел нашей компании СтанкоПоставка осуществляет гарантию на фрезерный станок 6Р83Ш в течение 12 месяцев, мы предлагаем доставку по России, проведение пуско-наладочных работ, выезжает бригада электрик и механик, пост-гарантийное обслуживание.
История производства
Первым начал территории страны фрезерные станки начал выпускать Горьковский завод фрезерных станков – ГЗФС в 1931 году. Предприятие строилось по плану индустриализации страны с использованием немецких проектов. В 1936 году на заводе изготовили уникальный фрезерный агрегат по обработке тюбингов для Московского метро.
Первая серия фрезерных станков серии 6Б была запущена в 1937 году. Консольно-фрезерные станки серии 6Р начали выходить с конвейера завода в 1972 году. Среди них была широкоуниверсальная модель 6Р83Ш со столом третьего ряда размеров.
После объединения нескольких заводов, включая и ГЗФС, в промышленную группу Станко ООО, в 2003 году на предприятии произошла модернизация. Начался выпуск станков с ЧПУ, созданных на базе выпускаемых ранее моделей, включая широкоуниверсальный 6Р83Ш.
Как расшифровываются марки фрезерных станков 6р83ш, 6т83ш, 6т83шф1, 6м83ш | станочный мир
Как расшифровываются марки фрезерных станков 6Р83Ш, 6Т83Ш, 6Т83ШФ1, 6М83Ш
Ответ:
6Р83Ш —
цифра 6 обозначает группу — фрезерные станки;
Р — указывает на поколение в линейке станков завода-изготовителя;
8 — относится к горизонтальному консольному типу;
3 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1600х400 мм
(в соответствии с размерами стола меняются габаритные размеры самого станка и его основных узлов (станины, стола, салазок, консоли, хобота), мощность электродвигателя и величина наибольшего перемещения (хода) стола в продольном направлении, салазок в поперечном и консоли в вертикальном направлениях);
Ш — обозначает, что станок является широкоуниверсальным (имеет два шпинделя — горизонтальный и вертикальный)
(буква в конце цифрового шифра показывает, что на базе основной модели станка выполнен станок с определенными изменениями).
6Т83Ш —
цифра 6 обозначает группу — фрезерные станки;
Т — указывает на поколение в линейке станков завода-изготовителя;
8 — относится к горизонтальному консольному типу;
3 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1600х400 мм;
Ш — обозначает, что станок является широкоуниверсальным (имеет два шпинделя — горизонтальный и вертикальный).
6Т83ШФ1 —
цифра 6 обозначает группу — фрезерные станки;
Т — указывает на поколение в линейке станков завода-изготовителя;
8 — относится к горизонтальному консольному типу;
3 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1600х400 мм;
Ш — обозначает, что станок является широкоуниверсальным (имеет два шпинделя — горизонтальный и вертикальный);
Ф1 — обозначает наличие цифровой индикации (УЦИ).
6М83Ш —
цифра 6 обозначает группу — фрезерные станки;
М — указывает на поколение в линейке станков завода-изготовителя;
8 — относится к горизонтальному консольному типу;
3 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1600х400 мм;
Ш — обозначает, что станок является широкоуниверсальным (имеет два шпинделя — горизонтальный и вертикальный).
ИНТЕРЕСНЫЕ СТАТЬИ И ПОЛЕЗНЫЕ КНИГИ
Конструкция

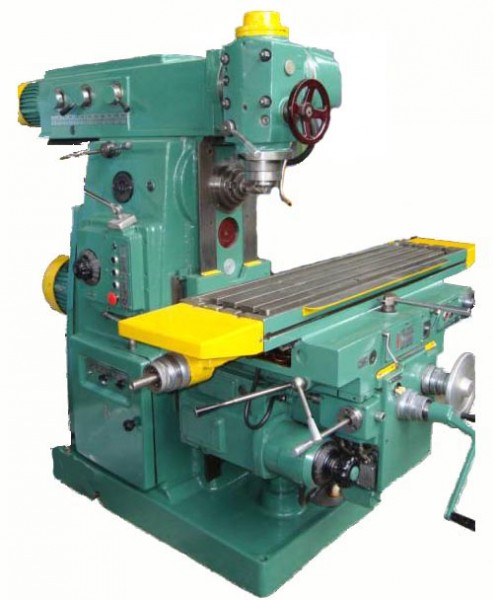

Фрезерный станок 6Р83Ш широкоуниверсальный, одностоечный, консольного типа. Коробки скоростей и передач расположены в корпусе станины. Сверху выдвигается хобот, с направляющими под серьги, и поворотной головкой. Стол перемещается по 3 осям. На рабочей поверхности т-образные направляющие для крепления деталей и приспособлений.
Конструктивные особенности модели 6Р83Ш:
- инструмент в шпинделе крепится механически;
- величина зазора в винтовой паре периодически регулируется встроенным устройством;
- торможение шпинделя электромагнитной муфтой;
- привод защищен предохранителем от перегрузок.
Широкоуниверсальный станок 6Р83Ш имеет расширенные технологические особенности:
- широкий диапазон скоростей вращения шпинделя и подач стола;
- двигатель большей мощности;
- автоматические циклы работы;
- повышенный класс точности;
- жесткая конструкция основания и станины.
Модель широкоуниверсального станка 6Р83Ш отличается легким интуитивно понятным управлением, надежностью и долговечностью.
Справка! Горизонтальный и вертикальный шпиндели работают от одного привода и соединяются зубчатым зацеплением с одной коробкой скоростей. При включении одного узла, второй блокируется. Одновременно работать 2 инструментами невозможно.
Купить в наличии, доставка 6р83ш:
отдел продаж нашей компании предлагает станок по минимальной цене, включая НДС и доставку в Москву. При закупке обговаривается дополнительная скидка. Так же Вы можете купить 6Р83Ш с доставкой по России.
Модификации фрезерного универсального станка 6р83ш:
— 6Р83Ш в стандартном исполнении. Имеет два независимых шпинделя, пульт управления, поворотную вертикальную головку, класс точности Н.
— 6Р83ШФ1 с УЦИ. По трем осям установлены линейки, УЦИ на поворотном кронштейне.
Назначение и области применения
Фрезерный станок 6Р83 Шпредназначен для обработки заготовок их сталей и чугуна. Он выполняет:
- фрезерование по 5 плоскостям;
- сверловку;
- вырезку пазов;
- расточку;
- формирование канавок и гребней;
- обработку плоскости со сложной конфигурацией.
Применение поворотного и наклонного стола увеличивают возможности модели 6Р83Ш.
Станки используют на предприятиях по выпуску единичной и массовой продукции в цехах металлообработки для изготовления деталей плоской и прямоугольной формы:
- пресс-форм;
- штампов;
- планок;
- подушек;
- рамок;
- зубчатых колес;
- рычагов.
Используя дополнительные приспособления, на фрезерном станке 6Р83Ш нарезают спиральные канавки, червяки, долбят пазы и шлицы.
Важно!
На широкоуниверсальный станок 6Р83Ш предусмотрена установка долбежной головки.
Особенности и преимущества фрезерного широкоуниверсального станка 6р83ш:
— чугунная литая станина, жесткость всей конструкции
— вертикальный и горизонтальный привод, привод стола в трех направлениях
— механические подачи шпинделя, подачи рабочего стола
— возможность ручной, полу-автоматической цикличной обработки
— высокая надежность станка и приводов
Производитель консольно-фрезерного станка 6р83ш:
ранее станок выпускался Горьковским заводом фрезерных станков, в настоящее время инженеры нашей компании освоили производство станков 6Р83Ш. Этапы сборки станка Покупатель всегда может просмотреть, в конце работы наш станок 6Р83Ш сдается клиенту в работе, с измерением норм точности. Направляющие полностью восстанавливаются, вся электрика заменяется, меняется коробка подач и скоростей.
Расположение составных частей
Фрезерный станок имеет массивную станину, на которой крепится большая часть рабочих узлов. Консоль перемещается вертикаль за счет вращения ходового вала, вмонтированного в основание. Движется она по направляющим в передней части стойки. Основные узлы и детали:
- высокое основание с креплениями под стойку и ходовой винт;
- полая станина;
- хобот;
- поворотная фрезерная головка со шпинделем;
- накладная головка;
- массивная, выступающая вперед, консоль;
- стол с салазками;
- коробка скоростей внутри станины вверху;
- коробка переключения сбоку;
- коробка подач в корпусе консоли;
- электрооборудование в нижней части стойки.
Сзади на станине установлены двигатели главного привода и подач. Для установки оправки при работе горизонтальным шпинделем, на направляющие хобота крепятся серьги.
Список органов управления широкоуниверсального станка 6р83ш
- Кнопка „Стоп» (дублирующая)
- Кнопка „Пуск шпинделя» (дублирующая)
- Стрелка — указатель скоростей шпинделя
- Указатель скоростей шпинделя
- Кнопка „Быстро стол» (дублирующая)
- Кнопка „Импульс шпинделя»
- Переключатель освещения
- Ручное перемещение хобота
- Рукоятка переключения скоростей шпинделя поворотной головки
- Зажимы серьги
- Зажим поворотной головки
- Маховичок выдвижения гильзы шпинделя
- Рукоятка зажима гильзы шпинделя
- Рукоятка включения продольных перемещений стола
- Звездочка механизма автоматического цикла
- Зажимы стола
- Маховичок ручного продольного перемещения стола
- Кнопка „Быстро стол»
- Кнопка «Пуск шпинделя»
- Кнопка „Стоп»
- Переключатель ручного или автоматического управления стола
- Маховичок ручных поперечных перемещений
- Лимб механизма поперечных перемещений стола
- Кольцо-нониус
- Рукоятка ручных вертикальных перемещений
- Кнопка фиксации грибка переключения подач
- Грибок переключения подач
- Указатель подач стола
- Стрелка-указатель подач стола
- Рукоятка включения поперечной и вертикальной подач стола
- Зажим салазок на направляющих консоли
- Рукоятка включения продольных перемещений стола (дублирующая)
- Рукоятка включения поперечной и вертикальной подач стола (дублирующая)
- Переключатель ввода «Включено — Выключено»
- Переключатель насоса охлаждения „Включено — Выключено»
- Переключатель вращения горизонтального шпинделя „Влево — Вправо»
- Маховичок ручного продольного перемещения стола (дублирующий)
- Рукоятка переключения скоростей горизонтального шпинделя
- Реверсивный переключатель направления вращения шпинделя накладной головки
- Переключатель управления „Автоматический цикл — Ручное управление — Работа с круглым столом»
- Зажим консоли на станине
- Зажим хобота на станине
Универсальный фрезерный станок 6Р83Ш снят с производства и в данное время заводом производителем не выпускается.
Так что купить станок 6Р83Ш можно только б.у на специализированных площадках и досках объявлений по продаже оборудования бывшего в употреблении (бу), таких как ИЗ РУК В РУКИ, ЮЛА, АВИТО и других.
Мы предлагаем купить в Санкт-Петербурге широкоуниверсальный фрезерный станок мод. 6Р83Ш после капремонта или новые аналоги по доступной цене.
Стандартная комплектация широкоуниверсального фрезерного станка 6р83ш:
станок в сборе со столом 400*1600мм, вертикальная поворотная головка, принадлежности для горизонтального фрезерования (хобот, оправки), отдельным местом кожуха, ЗИП, паспорт на станок 6Р83Ш (в несколько частей инструкция по эксплуатации станка, механическая, электрическая части).
Станок 6р83ш в санкт-петербурге — где купить, оплата, доставка, гарантия
Цена в Санкт-Петербурге на широкоуниверсальный консольный фрезерный станок 6Р83Ш указана на нашем сайте с НДС для стандартного комплекта поставки;
купить станок 6Р83Ш несложно — достаточно позвонить на указанные ниже телефоны в вашем городе.
Продажа универсально-станка 6Р83Ш производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможно другое процентное соотношение и другой порядок оплаты, согласованный со специалистом отдела продаж нашего предприятия и прописанный в Договоре поставки.
Доставка оборудования производится автомобильным и железнодорожным транспортом компаний-перевозчиков ООО «Деловые Линии», ООО «ПЭК», «Байкал-Сервис», ООО «Желдорэкспедиция» и другими, сторонними перевозчиками посредством транспортно-логистических компаниий, а также транспортом Покупателя или нашей компании.
Расходы по транспортировке груза оплачивает Покупатель, если иное не оговаривается и не указывается в Договоре поставки.Гарантия на фрезерный станок 6Р83Ш после капитального ремонта — 6 мес., на новые аналоги станка 6Р83Ш — 12 мес..Предприятие-производитель оставляет за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!
Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров!
Санкт-Петербург — жемчужина России
(из раздела «Наш город — фото Санкт-Петербурга»)
Если Вам необходимо купить Широкоуниверсальный консольно-фрезерный станок 6Р83Ш в Санкт-Петербурге (СПб) и городах Ленинградской области — Тихвине, Сосновом Бору, Гатчине, Выборге, Кингисеппе, Киришах, Подпорожье, Волхове, Кировске, Бокситогорске, Волосово, Всеволожске, Высоцке, Ивангороде, Каменногорске, Коммунаре, Лодейном Поле, Луге, Любани, Никольском, Новой Ладоге, Отрадном, Пикалево, Приморске, Приозерске, Cветогорске, Сертолово, Сланцах, Сясьстрое, Тосно, Шлиссельбурге
Звоните по телефонам:
Санкт-Петербург 7 (812) 245-28-87
в других городах 7 (800) 775-16-64
Станок консольно-фрезерный широкоуниверсальный 6р83ш
Широкоуниверсальный консольно-фрезерный станок предназначен для выполнения разнообразных фрезерных работ, главным образом, при изготовлении металлических моделей штампов, пресс-форм для работ в условиях серийного и единичного производства.
Преимуществом широкоуниверсальных фрезерных станков является возможность производить с одной установки обработку заготовки с разных сторон, что очень важно в инструментальном, ремонтном и опытном производствах, где установка, выверка и закрепление заготовки занимают много времени и требуют высокой квалификации рабочего.
Для обработки различного вида поверхностей, а также крупногабаритных моделей, превышающих по своим размерам габариты стола, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под углом в двух взаимно перпендикулярных плоскостях.
На станке предусмотрен горизонтальный шпиндель, который может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами.
Предусмотрена как раздельная, так и одновременная работа двумя шпинделями. При установке серег, прилагаемых к станку, станок может быть использован как горизонтально-фрезерный.
Для расширения возможностей станка, кроме серег, прилагается дополнительная накладная поворотная головка. Накладная головка позволяет обрабатывать крупногабаритные детали, а также производить простейшие расточные работы.
Наличие механизма выборки люфта в винтовой паре продольной подачи стола позволяет производить встречное и попутное фрезерование как в простых режимах, так и режимах с автоматическими циклами.
Фрезерование зубчатых колес, разверток, контура кулачков и прочих деталей, требующих периодического или непрерывного поворота вокруг своей оси, производится на данных станках с применением делительной головки или накладного круглого стола.
Смазка направляющих консоли и узла «стол — салазки» осуществляется от плунжерного насоса централизованно. Благодаря эффективной смазке повышается долговечность работы этих узлов, обеспечивается более длительное сохранение первоначальной точности и сокращается время на обслуживание. Шероховатость обработанной поверхности Rz 20 мкм. Класс точности станка П.
Станок предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцовыми, концевыми и другими фрезами. Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет успешно использовать станки для выполнения работ операционного характера в поточных и автоматических линиях в крупносерийном производстве.
На станке можно обрабатывать вертикальные и широкоуниверсальные плоскости, пазы, углы, рамки, зубчатые колеса и т. д
Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.
Особенностями конструкции станка являются широкие диапазоны величин подач стола; быстросменное крепление инструмента; наличие механизма замедления подачи; замедление рабочей подачи в автоматическом цикле; возможность работы в автоматических циклах, включая обработку по рамке; автоматическая смазка узлов; применение бесконтактных быстродействующих электромагнитных муфт в приводе подач; повышенная точность станка за счет расположения винта поперечной подачи но оси фрезы; возможность перемещения стола одновременно по двум и трем координатам; возможность применения электродвигателя постоянного тока в приводе подач; возможная дальнейшая автоматизация станков за счет применения цифровой индикации и устройств оперативного управления.
Станки предназначены для выполнения различных фрезерных работ в условиях как индивидуального, так и крупносерийного производства. В условиях крупносерийного производства станки могут быть успешно использованы также для выполнения работ операционного характера.
Техническая характеристика и высокая жесткость станков позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента.
Для сокращения вспомогательного времени и удобства управления в станках предусматриваются:
- дублированное управление кнопочно-рукояточного типа (спереди и с левой стороны станка)
- пуск и останов шпинделя и включение быстрых ходов станка при помощи кнопок
- управление движениями стола от рукояток, направление поворота которых совпадает с направлением движения стола
- изменение скоростей и подач с помощью однорукояточных выборочных механизмов, позволяющих получать любую скорость или подачу поповоротом лимба без прохождения промежуточных ступеней
- торможение постоянным током
Станки автоматизированы и могут быть настроены на различные автоматические циклы, что повышает производительность труда, исключает необходимость обслуживания станков рабочими высокой квалификации и облегчает возможность организации многостаночного обслуживания.
Класс точности станка П по ГОСТ 8—77.
Станок консольно-фрезерный широкоуниверсальный 6р83ш цена – 1600000 рублей.
Станок после капитального ремонта по ГОСТ, имеет гарантию 1 год, класс точности Н.
Технические характеристики, паспорт
Фрезерный станок 6Р83Ш представляет собой улучшенный вариант модели 6Р82Ш. он имеет стол большего размера, мощный двигатель.
Основные технические характеристики широкоуниверсального станка 6Р83Ш:
- мощность главного привода 7,5 кВт;
- количество скоростей шпинделя 11;
- частота вращения 31,5–1600 об/мин;
- максимальный крутящий момент 1430 Н.м;
- перемещение пиноли вдоль оси 80 мм;
- поворот фрезерной головки 360⁰;
- поворот накладной головки 360⁰;
- размер стола 400×1600 мм;
- расстояние от торца шпинделя до стола в крайних точках 30 и 450 мм;
- максимальная длина ручного и механического продольного перемещения 1000 мм;
- поперечного механического 300 мм, ручного 320 мм;
- число ступеней рабочих подач 18.
Класс точности станка Н в соответствии с ГОСТ 8–82.
Справка! При черновой обработке используются торцевые фрезы с максимальным диаметром 200 мм для горизонтального шпинделя и 100 мм для вертикального.
Тонкости ремонта своими руками
Для определения объема ремонта станка, его проверяют на холостых режимах. Следует обратить внимание на выполнение оборудованием команд, переключения разных режимов работы. Измеряется износ направляющих. После этого производится поузловая разборка. Все рабочие элементы и детали следует промыть и осмотреть, определить объем ремонта, составить дефектную ведомость.
- Все направляющие шабрятся, при больших дефектах обрабатываются на плоскошлифовальном станке.
- Звездочки и колеса с поломанными и сильно изношенными зубьями заменяются новыми.
- Подшипники шпинделя промываются, смазываются и регулируются.
- Регулировочные клинья пришабриваются, выбирается зазор по направляющим.
После замены изношенных деталей станок собирается. Выбираются зазоры, выставляется параллельность и перпендикулярность направляющих. Средний ремонт с пришабриванием направляющих и заменой прокладок и муфт, можно делать в домашних условиях. Менять подшипники и зубчатые передачи обходится дорого, но доступно для любителей.
Важно!
Фрезерный станок имеет сложную электрическую схему. Ее проверку и ремонт лучше доверить специалисту.
Загрузка...
