Шлифовальные станки (54 фото): калибровально- и обдирочно-шлифовальные мини-станки, осцилляционный шпиндельный станок и другие виды

Общее описание

Задача любого шлифовального станка заключается в том, чтобы придать поверхностям изделий из древесины либо металла эстетичный вид, убрать с их поверхности любые шероховатости и неровности. В зависимости от конструкции установки и параметров зернистости рабочего абразива степень шероховатости в результате может варьироваться от пары-тройки микрон до его сотых долей.

Конструкционно шлифстанки напоминают токарные и фрезерные установки. Только вместо резцов основным инструментом здесь выступают абразивные круги либо лента. В ходе шлифовки абразивные зерна с заостренными гранями срезают тонкий слой поверхности и обеспечивают необходимую гладкость.

Такие станки нашли широкое применение в отделке плоских поверхностей под заданным углом, а также во внутренней и внешней полировке предметов цилиндрической формы.

Шлифстанки востребованы при обработке элементов из хрупких тонких материалов, когда любые другие варианты воздействия могут вызвать поломку. Это оборудование универсально. Оно позволяет регулировать рабочую скорость в широком диапазоне и таким образом выполнять поступательное разглаживание любых шероховатостей.

«зубр зшс-330»

Универсальный агрегат, выполняющий самые разные типы работ. Предусматривает выполнение шлифовки при помощи ленты или круга, может справиться с заготовками разных размеров и форм. Конструкция предусматривает выключатель с электромагнитом — это предотвращает вероятность случайного запуска в случае перепада напряжения.

Деталь может подаваться к рабочей зоне под любым произвольным углом, благодаря этому работу можно выполнять в любой плоскости. При желании к аппарату можно подключить пылесос и таким образом поддерживать чистоту на рабочем месте. Это надежная универсальная техника, её отличает мобильность, стойкость к износу и высокая производительность.

Бесцентрошлифовальный станок

Этот тип является разновидностью круглошлифовального станка. Бесцентрошлифовальный станок (рис. 5) используется для обработки деталей, закрепить которые в центрах не представляется возможным. Это связано либо с отсутствием возможности захвата детали патроном, либо с габаритами.

Рисунок 5. Бесцентрошлифовальный станок.

Рисунок 5. Бесцентрошлифовальный станок.

Бесцентрошлифовальный станок имеет два шлифовальных круга, каждый из которых приводится в движение собственным электромотором. Один из кругов, как правило, закрепляется статично или имеет настройку положения лишь по высоте. Второй круг подвижный и может перемещаться в более широких диапазонах. Снизу имеется так называемый опорный нож, который служит для поддержки обрабатываемой детали.

Различают три основные шлифовальные операции на этом станке.

1. Продольное шлифование. Этой операции подвергаются детали с гладкими поверхностями различных длин и диаметров. Подача осуществляется при повороте одного из абразивных кругов или при изменении положения опорного ножа.
2. Врезное шлифование. При помощи врезного шлифования обрабатываются детали с коническими и сферическими поверхностями, многоступенчатые валы и прочие детали с форменной поверхностью.
3. Шлифование до упора. Применяется как промежуточная операция между продольным и врезным шлифованием. Таким способом обрабатываются детали, которые имеют слишком большую длину или такую форму поверхности, при которой другие типа шлифования не подходят. Когда шлифовальный круг подходит к своей крайней точки, деталь удаляется из зоны обработки и происходит повторная установка.

Внутришлифовальный станок

Внутришлифовальные станки  (рис. 3) предназначены для обработки внутренних цилиндрических, конически и сферических поверхностей.

Рисунок 3. Внутришлифовальный станок.

Рисунок 3. Внутришлифовальный станок.

Процедура внутреннего шлифования предназначена для финальной обработки внутренних поверхностей деталей. Одним из положительных эффектов, помимо убирания неровностей и понижения шероховатости, является исправление отклонения внутренней поверхности детали от оси вращения. Такое отклонение появляется, как правило, из-за погрешностей при производстве предыдущих металлорежущих операций.

Плоскошлифовальный станок имеет две бабки. В одной из них установлен патрон. В патроне закрепляется деталь. Вторая бабка имеет собственный привод. В ней установлен держатель, в котором фиксируется шлифовальный инструмент. Передняя бабка неподвижна. Подача осуществляется перемещением задней бабки на салазках. Часто подобные станки оснащаются дополнительным подводом смазывающе-охлаждающей жидкости.

Для тонкой шлифовки

Тонкое шлифование отличается от предварительного и окончательного тем, что срезание припуска производится на высоких оборотах абразивного инструмента, но при минимальной глубине резания (менее 5 мкм) и на малых подачах (от 5 до 100 мкм/об.).

Для выполнения операций тонкой шлифовки применяют станки высокой точности, обладающие жесткой конструкцией и устойчивостью к вибрациям. Кроме обычного кругло- и плоскошлифовального оборудования, для тонкой шлифовки также используют ленточные и бесцентровые станки.

Этот вид шлифовальной обработки производится с обильной подачей смазочно-охлаждающей жидкости. При тонкой шлифовке к системе подачи СОЖ предъявляются повышенные требования по полной очистке обратной жидкости от частиц абразива и металла.

Тонкое шлифование выполняют мягкими кругами с мелкозернистым абразивом. Перед установкой на станок круг обязательно калибруется алмазным заточным инструментом и балансируется.

Изготовление своими руками

Создание станка своими руками потребует на начальном этапе понять, какими характеристиками он должен обладать, а затем подобрать готовый чертёж или найти готовый подходящий в специальной литературе. Далее нужно создать смету затрат на основе деталировки, оценить необходимость изготовления оригинальных деталей либо закупить готовые аналоги.

Для создания внутришлифовального станка потребуется подготовить следующие компоненты и инструменты:

• станину, являющейся основой конструкции, минимальный размер должен составлять 180х160 мм, конструируется из дерева или стальной плиты;
• основание, создаётся из тонколистовой стали, толщина которой не менее 0,5 мм;
• подобрать подходящий по мощности электродвигатель, проводку, выключатель;
• закупить крепёжные элементы;
• сконструировать из стали направляющие для перемещения станины;
• приобрести ручки для регулировки положения режущего диска относительно заготовки;
• тиски для крепления заготовки;
• шлифовальный диск;
• крепления для шлифовального диска.

Процесс сборки:

1. Изготавливается стальная станина. На ней вырезается место под установку площадки с двигателем.
2. На нижнюю часть крепится основание.
3. С противоположной от двигателя стороны на станину устанавливаются тиски или зажимной барабан для заготовок с креплением на болты. Центрируется положение относительно осевой линии.
4. Устанавливаются параллельно салазки, на которые крепится двигатель на специальной платформе.
5. На вал двигателя крепится фланец для установки шлифовального диска.
6. К платформе двигателя крепится барабан, предназначенный для её смещения относительно закреплённой заготовки.
7. Подключается к двигателю проводка, пусковая кнопка.
8. Монтируются защитные экраны.
9. Станок ставится на место для его эксплуатации, выполняется тестовый запуск. При обнаружении проблем, устраняются неполадки.

Для обеспечения точного перемещения рабочего инструмента относительно обрабатываемой детали необходимо использовать винтовые направляющие. При вращении барабана будет выполняться плавное перемещение диска внутри заготовки.

Как выбрать шлифмашинку? обзор всех видов: эксцентриковых, вибрационных, ленточных и других

Особенности конструкции. Орбитальные или эксцентриковые модели по праву считаются самыми универсальными машинками для шлифовки и полировки дерева. Рабочий узел инструмента – это круглая подошва, на которую при помощи липучки крепится абразивный круг.

Makita BO5030

При установке шлифовального круга обращайте внимание, чтобы отверстия на абразивном материале совпадали с отверстиями на подошве машинки. В противном случае процесс пылеудаления будет нарушен.

Принцип работы. Шлифование и полировка осуществляется за счет сочетания эксцентриковых (вращение по орбите) и вращательных (прокручивание вокруг оси) движений подошвы. Перемещение абразива по такой сложной орбите обеспечивает более эффективную шлифовку и уменьшает количество шлифовальных дефектов в виде барашков.

Эксцентриситет орбитальных машинок в среднем составляет от 3 до 8 мм.

Эксцентриситет – коэффициент смещения оси подошвы относительно оси вала. Это одна из базовых характеристик шлифмашинок. Она определяет характер движений абразива и, следовательно, качество шлифовки.

Область применения. Грубое и деликатное шлифование больших поверхностей; межслойная обработка отделочных покрытий, полировка. Это универсальный тип инструмента, который подходит как для промышленного использования, так и для дома.

Преимущества. Возможность шлифования больших поверхностей вдоль и поперек волокон; наиболее высокое качество обработки; уменьшение вероятности ошибок (затиров, прижогов, углублений); минимальный уровень шума и вибраций (самые тихие в своем классе).

Недостатки. Непригодны для шлифования внутренних углов. Неэффективны при работе с криволинейными поверхностями и узкими кромками.

Комплектующие

Основными комплектующими любого шлифовального станка являются СОЖ, магнитная плита, специальные приспособления, а также оснастка, шпиндель и мешок. Особое внимание нужно уделить режущим инструментам — абразивный диск или лента. Они покрыты слоем абразивного материала.

Эффективность применения лент и дисков напрямую зависит от состава абразивного порошка и плотности его нанесения. Наиболее эффективны материалы, в которых порошок занимает порядка 70% от площади. В этом случае частички обрабатываемого материала не будут забиваться между абразивными зернами.

В качестве абразива чаще всего используют природные, реже синтетические материалы — в любом случае их должна отличать повышенная твердость.

Критерии выбора переносных станков

Перед тем как приступить к выбору конкретной модели шлифовального станка, необходимо решить, для чего он будет использоваться. В точильно-шлифовальных станках в качестве инструмента используют шлифовальные диски из твердых материалов, поэтому на таком оборудовании можно срезать значительные слои металла и делать глубокие выборки.

Ленточные и дисковые станки предназначены только для шлифовки, и на них можно получить высокое качество обработанной поверхности или сделать тонкую доводку.

Далее следует определиться, как будет эксплуатироваться будущий станок для шлифовки. В этом случае важны следующие характеристики:

1. Показатели массы и габаритов. Если станок будет «кочевать» между объектами или домом и дачей, то желательно, чтобы его вес не превышал 15–20 кг, а габариты — размеров багажника легкового автомобиля.
2. Мощность. Этот параметр напрямую связан с производительностью. Для мелких домашних работ достаточно 300–400 Вт, а для обработки ступеней, перил, балясин и прочих деревянных изделий на строительстве дома потребуется не менее 700–800 Вт.
3. Скорость движения ленты. От этого показателя зависят как производительность, так и возможность обработки твердых материалов.
4. Виды, стоимость и доступность расходных материалов. На разном оборудовании применяются различные длины шлифовальных лент и диаметры дисков. Желательно использовать самые распространенные размеры.

Кроме того, важными критериями при выборе шлифовального станка являются репутация торговой марки (в части именно этого оборудования) и наличие гарантийной мастерской в вашем городе.

Круглошлифовальный станок

Станки кгруглошлифовальной подгруппы (рис. 1) предназначены для производства шлифовальных операций на наружных и внутренних поверхностях тел вращения.

Рисунок 1. Круглошлифовальный станок.

Рисунок 1. Круглошлифовальный станок.

Конструктивно круглошлифовальный станок состоит из станины (1), стола (2) двух бабок (3,5), в которых закрепляется цилиндрическая или коническая деталь и приводной бабки (4), в которой закреплен рабочий орган. Рабочим органом на этом станке является шлифовальный круг.

• вращается сама заготовка;
• вращается шлифовальный круг;
• вращается и заготовка, и круг.

В общем случае заготовка закрепляется в центрах. Запускается приводной электродвигатель шлифовального круга. Выбирается скорость вращения круга и скорость подачи. Круг подается на заготовку. Осуществляется продольная подача с определенной скоростью. В процессе работы шлифовальный круг снимает металл с поверхности заготовки, тем самым сглаживая неровности и уменьшая шероховатость.

Также различаются способы подачи шлифовального круга при обработке детали (рис. 2).

Рисунок 2. Способы шлифования.

Рисунок 2. Способы шлифования.

Основные способы шлифования поверхностей тел вращения следующие:

1. с осуществлением продольной подачи;
2. с заглублением;
3. с врезанием;
4. с последовательным врезанием;
5. комбинированный.

Станки для круглого шлифования подразделяются на следующие категории:

• стандартные;
• специализированные;
• универсальные;
• бесцентровые;
• врезные.

Самым распространенным является стандартный круглошлифовальный станок.

Монтаж

Назначение и виды

Плоскошлифовальные станки по металлу специально спроектированы для высокоточной обработки плоскостей металлических заготовок различной конфигурации. Уникальная конструкция агрегатов серии PFG предусматривает возможность использования дополнительной оснастки, что позволяет шлифовать не только плоские, но фасонные поверхности.

Мы реализуем несколько видов плоскошлифовальных станков Perfect:

• С крестовыми столами.
• С круглыми столами.
• Портальные.
• Консольные.
• С подвижными колоннами.

Каждая модель является оптимальным вариантом для реализации определенных задач.

Обдирочно-шлифовальный

На поверхностях кованых, штампованных, сварных и литых заготовок всегда присутствуют вкрапления и наслоения в виде инородных включений, шлаков, окалины и корок.

Для удаления дефектного слоя до уровня металла, пригодного для дальнейшей механической обработки, применяют различное металлорежущее оборудование, в том числе и обдирочно-шлифовальные станки. Они имеют различные компоновки, обеспечивающие доступ к габаритным деталям.

А для обработки небольших заготовок обычно используют установки в виде большого электроточила с двумя кругами. Все обдирочно-шлифовальные станки имеют простую жесткую конструкцию и оснащаются приводами повышенной мощности.

Для шлифования на них применяют крупнозернистые бакелитовые круги, которые обладают хорошим самозатачиванием и устойчивы к ударным нагрузкам. На фото ниже — обдирка литой заготовки.

Обзор популярных моделей

Наибольшей популярностью на российском рынке пользуются тарельчатые (дисковые) и ленточно-тарельчатые шлифовальные станки торговых марок Jet, «Энкор» и «Зубр». Кроме них, свою продукцию также предлагают такие известные бренды, как «Белмаш», «Кратон», Proma, Stalex и Einhell.

А самое большое разнообразие моделей представлено шлифовальными станками марки Jet. У потребителей самыми востребованными являются ленточно-тарельчатые станки, объединяющие в себе возможности различных видов шлифовальной обработки.

Ниже приведены сравнительные характеристики нескольких моделей нижнего ценового сегмента (6–10 тыс. руб.), предназначенных для использования в домашних мастерских.

В этом же ценовом диапазоне находится еще одна модель торговой марки — «Зубр» ЗШС-500. По сравнению с 330-й у нее более мощный привод (500 Вт), а размеры ленты составляют 914х100 мм. Для настольной категории этот станок имеет весьма солидный вес — 23 кг.

Всем известно, что рекомендуемая скорость резания шлифленты зависит от вида обрабатываемого материала (чем он мягче, тем ниже скорость). Почему же тогда на большинстве моделей ленточных станков отсутствует регулировка скорости? Если кто-нибудь знает ответ на этот вопрос, поделитесь, пожалуйста, информацией в комментариях.

Обзоры лучших орбиталок для работы с деревом

BoschPEX 220A

Машинка отлично сбалансирована и хорошо лежит в руке. Прорезиненный корпус добавляет цепкости хвату и гасит вибрации. Очень удобно шлифовать одной рукой. Ловишь себя на мысли, что нет желания сменить руку при длительной и монотонной работе. Тихая и легкая.

Система пылеудаления на высоте: отход полностью уходит в штатный пылесборник с микрофильтром, там спрессовывается и легко достается; но при длительной работе лучше подключать к пылесосу. Регулировки оборотов нет, хотя это явно не помешало бы, учитывая ее всеядный характер (дерево, металл, шпатлевка, лакированные поверхности).

MetaboFSX 200 Intec

Очень компактная эксцентриковая шлифмашинка. Удивляет соотношением веса (1,3 кг) и мощности (240 Вт), причем на выходе вы честно получаете заявленные ватты. Инструментом очень удобно работать одной рукой, и дело тут не только в весе. Обрезиненная ручка грибовидной формы обеспечивает хороший хват и эффективно гасит вибрации.

Удобство в немалой степени добавляет смещенный к низу центр тяжести. Не очень удачное расположение кнопки включения кажется очень странным на фоне продуманной до мелочей эргономики. Также вызывает вопросы отсутствие возможности подключения пылесоса; возможно это сделано в угоду маневренности, чтобы машинкой было удобно работать одной рукой и подбираться к труднодоступным местам, например, при шлифовке мебели. Шнур довольно жесткий.

Насадки меняются быстро благодаря тарелкам с лентой-липучкой. Metabo FSX 200 имеет восемь отверстий. Шлифовали в основном мебель, к качеству пылеудаления нареканий не было. Нельзя сказать, что машинка совершенно бесшумная, но уровень шума не утомляет даже при длительной работе. В комплекте идет кейс из толстого пластика с продуманными отсеками.

SturmOS8155R

Мощная и недорогая шлифмашинка. Производитель заявляет о 550 Вт и 13000 об/мин на максимуме. По субъективным ощущениям реальные показатели на выходе куда скромнее. Но учитывая цену, и это неплохо для тех, кто ищет недорогой и мощный инструмент для большого объема работ, например, шлифовки полов, деревянных стен, лестниц и т. д.

Машинка рассчитана под работу двумя руками. Предусмотрено несколько вариантов хвата. Обрезиненная рукоятка полностью не спасает — вибрация на руки довольно приличная, поэтому лучше работать в перчатках. Предусмотрен регулятор скорости: выглядит хлипко, но на деле живуч.

Sturm OS8155R — дешевая и мощная шлифовалка для неприхотливых работ. На разных скоростях все характеристики проявляются по-разному: на максимальных оборотах претензий к инструменту куда больше, чем на низких.

ЗУБР ЗОШМ-450-125

Эта модель попала в наш небольшой обзор благодаря своей дешевизне, производительности и всеядности. Профессионалы наверняка найдут в ней немало моментов для критики, но для хозяйственных нужд — это неплохой вариант. Мощность орбиталки составляет 450 Вт.

По субъективным ощущениям заявленные показатели завышены, но ненамного. Есть регулировка оборотов, фиксатор пусковой кнопки, возможность подключения пылесоса. Хват двуручный. Одной рукой работать сложно, поскольку машинка довольно сильно вибрирует и может начинать подскакивать (все зависит от оборотов).

AEG EX 150 ES

Мощная профессиональная машинка, рассчитанная на широкий спектр задач. Имеет переменный шаг эксцентрика (3.2 или 6.4 мм), регулировку оборотов, плавный пуск и систему стабилизации скорости вращения подошвы. Универсальность этого инструмента, действительно, впечатляет.

При грамотном подборе абразива может качественно выполнять самый большой диапазон работ: от грубой обдирки до тонкой шлифовки покрытий. Мощность — 440 Вт. Диаметр диска: 150 мм. Основа идет с низким ворсом, который хорошо держит оснастку вне зависимости от оборотов и не засоряется мелкими частицами. Предусмотрено торможение площадки. Отдельно отметим, что производитель не поскупился на кабель: здесь его целых 4 метра.

Переносной инструмент

Переносные настольные шлифовальные станки имеют небольшой вес, поэтому их транспортировка к месту работы чаще всего по силам одному человеку.

Они не требуют специальной подготовки места установки и могут эксплуатироваться на любой горизонтальной устойчивой поверхности (столе, верстаке, подоконнике). Среди универсальных станков такого типа самые распространенные:

• точильно-шлифовальные;
• тарельчатые (дисковые);
• ленточные;
• тарельчато-ленточные.

Точильно-шлифовальные станки в обиходе называют просто точило. Как правило, их используют для заточки токарных резцов, сверл, слесарного инструмента, ножей и ножниц, а также для обдирки, очистки и грубой шлифовки.

В тарельчатых шлифовальных станках в качестве рабочего инструмента используется вращающийся диск с наклеенной на него круглой шкуркой, а в ленточных — непрерывная абразивная лента, передвигающая с высокой скоростью по системе роликов, один из которых является приводным.

Большой популярностью также пользуются комбинированные тарельчато-ленточные шлифовальные станки.

Все эти виды настольного шлифовального оборудования применяют для шлифовки и полировки изделий из различных материалов, а также для заточки и доводки лезвийного инструмента. Кроме того, в качестве настольного мини-шлифовального станка можно использовать ленточную шлифовальную машинку.

У большинства моделей этого ручного инструмента предусмотрена ее стационарная установка на верстаке шлифовальной лентой вверх.

ПОСМОТРЕТЬ точильно-шлифовочные станки на AliExpress →

Плоскошлифовальные станки портального типа

Портальные плоскошлифовальные станки производят обработку крупногабаритных деталей под разными углами расположения.

Портальная конструкция с повышенной жесткостью обеспечивает точность работы на всей ширине стола.

Сегодня выпускает плоскошлифовальный станок ESG-13500TD. Преимущества станка:

• увеличенная, цельнолитая, упрочненная колонна станка идеально подходит для тяжелого шлифования с большими припусками на обработку.
• наличие второго, наклонного, суппорта позволяет использовать станок как широкоуниверсальный: осуществление инструментального производства, обработки плоских, наклонных поверхностей: штампы, пресс-формы, приспособления и оснастка, пазы типа «ласточкин хвост» и другое. Суппорт является опцией.
• рабочий стол и станина имеют высокий уровень прочности. Выполнены из чугуна высокого класса. Прецизионно отшабрены.
• работу мощного шпинделя обеспечивают четыре высокоточных угловых контактных подшипника качения. Двигатель гарантирует его работу, а также высокую точность шлифования заготовки.

Высокоточные ШВП по направляющим качения перемещают шлифовальную бабку в вертикальном направлении. При необходимости устанавливают дополнительный поворотный шпиндель. Это делают с целью шлифования наклонных поверхностей.

Рабочий стол плоскошлифовального станка осуществляется благодаря высокоточным прецизионно отшабренным V-образным направляющим. Именно совместное функционирование направляющих опор скольжения и качения по осям Y, Z обеспечивают плавность движения рабочих элементов при высокой скорости обработки. Кроме того, возможно сохранение жесткости во время обработки деталей с большими припусками на шлифование.

При сборке плоскошлифовального станка его направляющие покрывают антифрикционным материалом Турсит-В. Он минимизирует трение с целью сохранения высокой надежности эксплуатации оборудования.

Плоскошлифовальный станок портального типа имеет автоматическую систему смазки. Постоянная смазка подшипников, ходового винта, направляющих продлевает срок их службы.

По завершению процесса изготовления плоскошлифовального станка, оборудование проходит конечное тестирование. Специалисты компании производят проверку точности в статическом, динамическом режимах, проверка качества обработки заготовки. При обнаружении неполадок, станок отправляют на доработку, и только после этого отдают на реализацию.

Cтандартные аксессуары, входящие в комплект плоскошлифовального станка портального типа:

• защита от брызг,
• фланец, шлифовальный круг для горизонтального шпинделя,
• болт и гайка для извлечения фланца,
• автоматическая система смазки,
• набор инструментов для Т.О.,
• подпятники и болты для выставления уровня,
• установка охлаждения масла гидростанции,
• вертикальный шпиндель, фланец него,
• шлифовальный круг для вертикального шпинделя.

Дополнительное оборудование, которое можно приобрести при необходимости:

• система охлаждения с устройством подачи бумаги и магнитным сепаратором СОЖ,
• для горизонтального шпинделя: запасной фланец, запасной шлифовальный круг,
• для вертикального: запасной фланец, запасной шлифовальный круг, балансировочная стойка с ложементом.

Благодаря многолетнему опыту, налаженному процессу производства портальные плоскошлифовальные станки iMachine отвечают всем требованиям мощности, надежности, эффективности.

Для того, чтобы приобрести высококачественные плоскошлифовальные станки портального типа или получить консультацию по вопросам работы оборудования, обратитесь к специалистам компании по телефону.

Плоскошлифовальный станок

Плоскошлифовальные станки (рис. 4) предназначены для обработки плоских поверхностей деталей с использованием абразивного инструмента, как правило, шлифовального круга.

Рисунок 4. Плоскошлифовальный станок.

Рисунок 4. Плоскошлифовальный станок.

Конструктивно плоскошлифовальный станок состоит из станины, на которой установлен стол. В нем закрепляется обрабатываемая деталь. На станине устанавливается суппорт. В зависимости от степени подвижности элементов, плоскошлифовальные станки подразделяются на три подгруппы:

• с подвижным столом;
• с подвижным суппортом;
• с подвижным столом и суппортом.

В суппорте имеется шлифовальная головка, в которой закрепляется абразивный круг. Приводится круг в движение электродвигателем. Для изменения частоты вращения имеется коробка скоростей.

Шлифование осуществляется возвратно-поступательными движениями заготовки относительно абразивного круга или с постоянной подачей в одном направлении до завершения прохода.

Предназначение

Станки для внутреннего шлифования позволяют обрабатывать конические или цилиндрические, сквозные или глухие отверстия. Востребованы в отрасли машиностроения, так как их можно применять в производстве следующих изделий:

• зубчатых или гладких валов;
• шариковых либо роликовых подшипников;
• выступов или выемок для вставки уплотнительных колец внутри валов;
• режущих инструментов: фрез, свёрл, насадок, развёрток.

Внутришлифовальные станки могут использоваться в различных сферах производства, где требуется шлифование плоское, круглое внутреннее или наружное. За счёт возможности установки абразивных кругов нужной формы удаётся добиться оптимальной производительности, а также получить требуемый уровень шероховатости.

Оборудование позволяет выполнять следующие манипуляции:

• вращение диска вокруг оси относительно неподвижной детали;
• вращения заготовки, диск при этом не вращается;
• обеспечение продольной или поперечной подачи.

Преимущества и недостатки

Преимущества станков для шлифовки:

• высокие показатели точности;
• широкие возможности по подбору шлифовочных дисков;
• выполнение обработки различных материалов;
• шлифовка отверстий любых типов;
• неприхотливость оборудования в эксплуатации;
• большой ресурс механических узлов;
• невысокая себестоимость обработки;
• наличие моделей с различным уровнем автоматизации;
• регулировка частоты вращения заготовки или рабочего инструмента.

Недостатки данного типа оборудования следующие:

• относительно небольшая глубина обработки, усложняющая подготовку деталей больших размеров;
• отсутствие визуального контроля шлифования;
• ограничение по диаметру применяемых дисков;
• обработка угла при вершине до 600.

Высокая точность обработки

Профилешлифовальные

Профильно-шлифовальное оборудование актуально для обработки криволинейных поверхностей, они могут иметь самую разную форму. Выделяют два базовых метода профильной шлифовки.

В первом случае рабочий инструмент перемещается в направлении хода движения профиля, при этом припуск снимается за большое число ходов.

Во втором случае в работу вступают шлифовальные круги. Их внешней поверхности придаётся конфигурация, которая в точности соответствует формируемому профилю. Подобную шлифовку часто называют глубинной, поскольку припуск срезается сразу за один ход.

Такие модели предусматривают модуль ЧПУ, ручное управление, функции оптического визирования или копировальные автоматы.

Расположение органов управления профилешлифовальным станком 395м

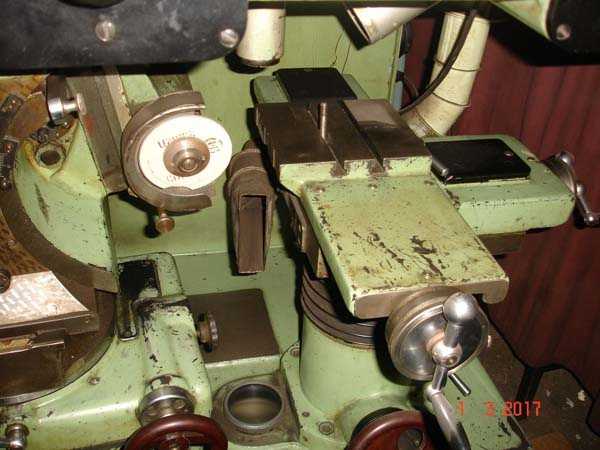

Расположение органов управления профилешлифовальным станком 395М

1. Рукоятка зажима нижнего поворотного круга шлифовальной головки
2. Рукоятка зажима среднего поворотного круга шлифовальной головки
3. Рукоятка перемещения нижнего суппорта шлифовальной головки
4. Винт изменения передаточного числа планетарного механизма (низшего суппорта)

Винт в положении:

• а) наибольшая скорость движения суппорта
• б) планетарный механизм выключен, перемещение суппорта осуществляется рукояткой 3
• в) наименьшая скорость движения суппорта

• Маховик для ручного перемещения верхнего суппорта. За один оборот маховика суппорт переместится на 0,02мм
• Рукоятка для откидывания подвижной оправки стекла
• Рукоятка для зажима кальки совместно с подвижной оправкой стекла
• Маховик подъема и опускания стола изделия
• Рукоятка зажима колонки подъема стола изделия
• Выключатель верхнего осветителя
• Выключатель нижнего осветителя
• Выключатель сети
• Рукоятка продольного перемещения стола изделия
• Рукоятка зажима нижних салазок стола изделия
• Рукоятка поперечного перемещения стола изделия
• Рукоятка зажима верхних салазок стола изделия
• Винт продольного перемещения алмазницы
• Винт поперечного перемещения алмазницы
• Тумблер для изменения направления движения нижнего суппорта шлифовальной головки
• Рукоятка автоматического управления нижним суппортом шлифовальной головки
• Общий выключатель верхнего и нижнего осветителей
• Кнопки пуска и остановки вращения шпинделя
• Рукоятка автоматического управления верхним суппортом шлифовальной головки
• Тумблер для изменения направления движения верхнего суппорта шлифовальной головки
• Рукоятка качания алмазницы
• Рукоятка переключения муфты изменения числа двойных ходов салазок шлифовального шпинделя
• Шлицевой паз для изменения длины хода салазок шлифовального шпинделя
• Рукоятка зажима шлифовальной головки после поворота ее на задний угол
• Отверстие для поворота шлифовальной головки на величину угла боковых граней
• Рукоятка зажима шлифовальной головки после поворота ее на боковой угол
• Винт изменения передаточного числа планетарного механизма (верхнего суппорта)

Винт в положении:

• а) наибольшая скорость движения суппорта
• б) планетарный механизм выключен: перемещение суппорта осуществляется рукояткой 35
• в) наименьшая скорость движения суппорта

• A. Нижняя шкала поворота шлифовальной головки
• Б. Средняя шкала поворота шлифовальной головки
• В. Верхняя шкала поворота шлифовальной головки
• Г. Шкала поворота шлифовальной головке для задания бокового угла
• Д. Шкала поворота шлифовальной головки для задания заднего угла
• Е. Шкала поворота алмазницы

С подвижными колоннами

Станки с подвижными в поперечной плоскости колонами и продольным смещением прямоугольных столов наиболее эффективны для обработки небольших плоских заготовок. Цельнолитые станины из мелкозернистых сортов чугуна высшего качества выполнены с двойными стенками. Такое решение обеспечивает повышенную жесткость конструкции, необходимую для тяжелого шлифования.

В зависимости от степени автоматизации реализуемые станки могут быть двух видов:

• AHR — с программируемыми контроллерами (ПЛК) для настройки количества и размеров обработки в вертикальной плоскости.
• ADP — плоскошлифовальный станок для металла с ПЛК, сенсорным экраном и сервоприводами.

Чтобы заказать плоскошлифовальное оборудование для металла, свяжитесь с менеджерами . Нашим квалифицированные специалисты проинформируют вас об особенностях реализуемых модификаций и предложат оптимальную модель станка для конкретного производства.

Техника безопасности при работе

Универсальный шлифовальный тарельчато-ленточный станок зубр зшс-330

Мощная модель от отечественного производителя по доступной цене в 5 500 р. Подходит для металло- и деревообработки. Обладает мощностью 330 Вт и весом всего в 7,5 кг. Такое оборудование не подходит для профессиональной обработки, но выровнять поверхность металлических изделий на дому вполне возможно.

К плюсам комплектации относят:

• внушительный точильный круг в 125 мм;
• высокая скорость работы – до 2950 об/мин.;
• скорость вращения ленты – 810 м/мин при ее размерах в 762 на 25 мм;
• легкость транспортировки и мобильность оборудования.

По отзывам потребителей, есть недоработки в соотношении размера ленты с крепежом, которая часто слетает во время обработки.

Устройство и принцип работы

Устройство внутришлифовального станка следующее:

• станина;
• стойка;
• шпиндель;
• рабочий стол;
• шлифовальный диск;
• электродвигатель;
• элементы управления или блок с ЧПУ;
• система охлаждения;
• корпус;
• узла для крепления заготовки.

Принцип работы следующий:

• закрепляется деталь;
• устанавливается подходящий по размерам и параметрам шлифовальный круг;
• запускается станок;
• круг медленно вводится внутрь заготовки таким образом, чтобы снималась определённая часть поверхностного слоя;
• сначала проводится черновая обработка со снятием крупных шероховатостей, затем тонкая;
• количество проходов круга внутри заготовки определяется требованиями к результату, а также сложностью обработки.

Как происходит внутренняя шлифовка

Хонинговальный станок

Хонинговальные станки (рис. 6) применяются для обработки наружных и внутренних поверхностей деталей, которые имеют цилиндрическую или коническую форму. Для проведения операции шлифования на этом станке применяется специальная хонинговальная головка.

Рисунок 6. Хонинговальный станок.

Рисунок 6. Хонинговальный станок.

Шпиндель хонинговального станка в процессе работы совершает одновременно возвратно-поступательные и вращательные движения. При этом на поверхность обрабатываемой детали наносится своеобразный микрорельеф.

Операция хонингования наиболее широко применяется в автомобилестроении. Внутренняя поверхность цилиндров ДВС шлифуется именно таким способом. После хонингования на поверхности цилиндров образовываются микробороздки, которые удерживают масло, что увеличивает ресурс двигателя.

Щеточно-шлифовальный

Проволочные и лепестковые щетки для обдирки, зачистки и предварительной шлифовки в промышленности используются уже давно.

Но только с изобретением надежного метода внедрения абразивных зерен в полимерные волокна появилась возможность изготавливать шлифовальный инструмент, обеспечивающий обработку поверхностей по 9 классу чистоты и выше. Из полимерно-абразивного волокна изготавливают валиковые, дисковые, чашечные и кистевые шлифовальные щетки.

В качестве абразива в них используют традиционные материалы: электрокорунд, алмаз, карбид кремния и пр. Такие шлифовальные щетки не оказывают силового воздействия на обрабатываемую поверхность, поэтому идеально подходят для шлифовки тонкостенных изделий. Кроме того, ими легко обрабатывать сложные профили и труднодоступные места.

Щеточно-шлифовальные станки для полимерно-абразивного инструмента в зависимости от своего назначения повторяют различные компоновки сверлильного и фрезерного оборудования.

При шлифовке листа валиками это портальный тип, а при работе дисками и чашками — вертикальный, горизонтальный или радиальный. На фото ниже показан вертикальный станок, обрабатывающий дисковыми алмазно-полимерными шлифовальными щетками тонкостенную гофрированную сталь.

Эксплуатация

При работе на шлифовальных станках нужно соблюдать следующие правила:

• диск и заготовка должны быть установлены плотно, соосно, без свободного вращения;
• уровень биений не должен превышать допустимых значений, указанных в техдокументации;
• обязательно использовать защитные щитки, чтобы предотвратить травматизм оператора;
• перед запуском нужно убедиться в работоспособности защитной системы;
• запрещено касаться руками вращающихся узлов, механизмов, заготовок;
• важно проводить техосмотры, замены повреждённых деталей, выполнять своевременную смазку;
• если предусмотрена система охлаждения, то требуется следить за её исправностью;
• недопустимо использование сильно изношенного круга или повреждённого;
• при обнаружении перегревов выше 600С нужно остановить работу, выяснить причину, устранить её;
• следует за один проход снимать оптимальный по размерам верхний слой, не вызывая перегрузок или сбоев в работе станка.

В случае нехватки мощности потребуется заменить двигатель на новый или установить редуктор либо коробку передач. Второй вариант является более выгодным, но при этом сложность конструкции возрастёт в несколько раз.
