Шиномонтажные станки. Устройство, виды, эксплуатация.

Что предлагают современные умельцы

Если посмотреть в интернете, то можно увидеть много вариантов самодельных механизированных устройств для разбортовки колеса. Подавляющее число из них в принципиальном отношении ориентировано по возможностям на профессиональное оборудование. Особенности касаются в основном только некоторых конструктивных решений.

Станки, изготовленные кустарным способом, выполняют те же функции, что и стандартные механизмы в шиномонтажных мастерских. При этом они:

• более просты по конструкции;
• имеют ручной привод для демонтажа;
• надёжны в эксплуатации;
• малогабаритны;
• легки в разборке и удобны в хранении (некоторые модели могут разместиться в багажнике автомобиля);
• позволяют провести оперативный ремонт вне шиномонтажной мастерской, непосредственно на месте аварии;
• в подавляющем большинстве все кустарные устройства рассчитаны на колеса легковых автомобилей.

Не стоит даже говорить, что демонтаж колеса для владельцев таких станков несравнимо более экономичен, чем аналогичная услуга в условиях автосервиса.

Балансировочный грузовой стенд ts-850

Стоимость: 88 000 руб.

Изготовитель: Китай.

Особенности: Для легкового и грузового транспорта. Пневматическая тележка в комплекте. Работает только на ровной поверхности.

Технические характеристики:

• максимальная масса колеса 150 кг;
• диаметр колеса 1200 мм;
• диаметр диска 13″–24″;
• время измерения 8 с;
• скорость вращения 200 об./мин.;
• напряжение питания 220/380 В;
• мощность 0,6 кВт;
• габариты 1220х960х1190 мм;
• масса 226 кг.

Балансировочный станок

Для устранения смещения массы колеса относительно его оси, снижения вибрации и повышения срока службы после шиномонтажа с ним работают на балансировочном стенде. Важное качество этого оборудования – минимальная погрешность. Оптимальные показатели имеют дорогие итальянские станки, средние – российского производства.

Балансировочный стенд с прижимным роликом hunter gsp9600hd

Стоимость: 800 000 руб.

Изготовитель: США.

Особенности: Ролик с имитацией дорожного покрытия. Прогноз поведения колеса на дороге. Автоматическое позиционирование грузиков.

Технические характеристики:

• диаметр дисков 10–30″;
• максимальный диаметр колеса 1321 мм;
• вес колеса до 227 кг;
• мощность 2,53 кВт;
• вес 486 кг.

Борторасширитель

Наличие оборудования для расширения бортов шин с целью улучшения доступа ко внутренней части покрышки – опция необязательная. Однако наличие борторасширителя значительно упрощает работу в сложных случаях ремонта и увеличивает скорость работы.

В зависимости от способа работы борторасширители разделяются на гидравлические и пневматические, последние из которых получили широкое применение в грузовом щиномонтаже. Их стоимость варьируется от 46 000 руб. до 80 000 руб.

Вертикальная консоль с кронштейном без столика

Вспомогательный инструмент, консоль и кронштейн здесь представлены в заводском исполнении. В качестве столика может быть использована любая плоскость. Недостатком является хлопотность процесса демонтажа, предусматривающего использование сразу многих инструментов. Кроме того, здесь отсутствует столик — все операции приходится производить, образно говоря, «на коленке».

Процесс демонтажа

Существует множество и других вариантов. Все изобретения рассматривать нет никакого смысла: они устроены примерно одинаково.

Обратимся к одной модели. В ней максимально устранены все указанные выше недостатки. Изготовить станок целиком самому, не прибегая к затратам на покупные запчасти, достаточно просто.

Вертикальная стойка

Выполняется из металлической трубы диаметром не более 50 мм (под ширину комплектующих рамы). Крепление к основанию может быть произведено двумя методами:

Сваркой в одно нераздельное целое (неразборный вариант).

Фиксацией посредством болта. В этом случае к раме должна быть приварена втулка, соответствующая внутреннему диаметру трубы, а в самой трубе — просверлено отверстие и нарезана резьба под болт. Такой вариант делает конструкцию разборной, менее габаритной и мобильной (пригодной для использования в дороге).

Вулканизатор

Оборудование для восстановления герметичности покрышки горячим способом называется вулканизатором. Это одно из самых востребованных направлений ремонта среди водителей грузовых автомобилей. В грузовом шиномонтаже чаще используют настольные и напольные вулканизаторы мощностью более 1кВт, оснащенные таймером.

Вулканизатор с таймером темп tv-08

Страна изготовления: Китай

Цена с НДС: 6 700 руб.

Особенности модели: Ручной механизм прижима. Контроль температуры.

Технические характеристики:

• Рабочая температура 102-130 С
• Размер рабочей плиты 100-160 мм
• Напряжение 220 В
• Мощность 400 Вт
• Размер 430 х 180 х 460 мм
• Вес 13 кг

Гайковерт

Для откручивания гаек колес легкового транспорта используют пневматические гайковерты с полудюймовым квадратом. Также важны параметры максимального крутящего момента (700-1000 Нм), наличие реверсивного механизма и регулировка скорости. Особое внимание следует обратить на потребление воздуха (100-135 л/мин.), которое должно соответствовать производительности поршневого компрессора. Гайковерт эксплуатируется только с блоком подготовки воздуха.

Гаражный компрессор к-1 асо бежецк

Страна изготовления: Россия

Цена с НДС:40 000 руб.

Особенности модели:Передвижная конструкция. Для небольших мастерских.

Технические характеристики:

• Объем ресивера 110 л
• Производительность 160 л/мин
• Давление 10 бар
• Напряжение сети 380 В
• Мощность 2200 Вт
• Габаритные размеры 1000x620x970 мм
• Масса 110 кг

Дедовский метод

В старые времена водители, застигнутые врасплох, применяли испытанные практикой средства. Они заключались в следующем:

Дальше производился ремонт, заключавшийся обычно в замене камеры или покрышки.

Большими недостатками метода являлись его трудоёмкость и почти неизбежные случаи смятия диска на краях.

Для бескамерной резины такие дефекты фатальны. Она обязательно потеряет герметичность, и не будет держать воздух. Чтобы этого не произошло, поврежденный диск придется отрихтовать или выбросить. Денежные затраты на новый диск в такой ситуации неминуемы.

В стандартном шиномонтаже проводятся фактические те же самые операции. Разница лишь в том, что там они более продуманы, механизированы, более аккуратны по отношению к диску. В результате после ремонта он в точности сохраняет свою прежнюю геометрию. Но как этого добиться самому?

Делаем шиномонтажный комплект самостоятельно

Если вы приняли решение стать самостоятельной персоной в деле забортовки колес, лучшим вариантом будет иметь полноценный самодельный шиномонтажный станок в своем гараже. Его можно сделать в виде комплекта: самого станка и устройства для отбивки борта.

Высота трубы около полутора метров. Ее нужно приварить самым устойчивым образом, поэтому для крепости лучше подварить «косынки» из металлических треугольников толщиной не менее 5-ти мм. К круглой трубе приваривается ступица – средняя часть колеса.

На какой высоте приваривать ступицу – меряем сами по своему росту. Нужно, чтобы лежащее на ступице колесо находилось примерно на уровне вашего пояса. Труба должна быть выше лежащего на станке баллона не меньше, чем на 30 см.

Кронштейн для отбивки борта нужно приваривать ниже ступицы. Его лучше всего вырезать из стального листа толщиной в 5 мм, просверлив в нем отверстие для болта. Трубу для этого узла станка нужно найти пошире, ведь в ней будет помещаться рычаг длиной в полтора метра.

Он, в свою очередь, делается из стальной трубы, а наконечники – из стального 20-ти миллиметрового прутка. Длину рычага продумайте сами, она будет зависеть от силы ваших рук и свободного пространства в гараже.

Домкрат подкатной низкопрофильныйmega т-2

Страна изготовления:Испания

Цена с НДС: 15 000 руб.

Особенности модели:Подъем до максимальной высоты за несколько секунд. Колеса из полиамида. Защита от перегрузки.

Технические характеристики:

• Грузоподъемность 2 т
• Высота подъема 75-465 мм
• Габариты 880х360 мм
• Масса 32 кг

Модели домкратов в диапазоне от 4 000 до 15 000 руб. отличаются надежностью исполнения и скоростью подъема. У большинства поставщиков гарантия на этот вид оборудования не превышает 6 месяцев, поэтому следует обратить особое внимание на материал, из которого изготовлен домкрат и его прочность.

Инструкция как сделать шиномонтажный станок

Проблема с колесами возникает, пусть и не каждый день, но всегда неожиданно и не к месту. Выполнить шиномонтаж самостоятельно, без специальных приспособлений затруднительно, даже для опытных автомобилистов, не говоря уже про новичков.

Для такого рода операций, помимо специальных навыков и знаний, понадобится немалая физическая сила, ну, или как минимум толковый помощник.

Не все могут похвалиться атлетическими физическими данными, и не всегда хватает опыта, а может, просто банально не хватает времени на такого рода занятия.

Самодельный шиномонтажный станок

Конечно, проще всего обратиться к специалистам, занимающимся такими проблемами. Но в результате теряется не только время, которое можно потратить с куда большей пользой, но и деньги, что тоже малоприятно.

Наилучший выход из такого положения – это иметь дома станок для шиномонтажа.

Такое приспособление позволит сэкономить материальные средства, время ожидания своей очереди на шиномонтаже, а также, в случае чего, вы сможете помочь друзьям и знакомым, оказавшимся в подобной ситуации.

Система прокатки шины

Профессиональный станок такого типа – непозволительная роскошь для рядового автомобилиста, но выход есть – можно собрать такое устройство своими руками.

Интеллектуальный автомат sivik next сбмп-60-xt

Страна изготовления: Россия

Цена с НДС:127 000 руб.

Особенности модели:Автоматическое определение типа диска. 3D графика. Электронная линейка для установки липких грузов. Мастер проверки и калибровки.

Технические характеристики:

• Диаметр обода 10-28 дюймов
• Масса колеса 70 кг
• Ширина обода 1,5-20 дюймов
• Напряжение 220/350 В
• Потребляемая мощность 800 Вт
• Габариты 1360x1210x1590 мм
• Масса 123 кг

Точность представленных стендов – 1 г, что является необходимым значением для оборудования этого вида. Представленные модели значительно отличаются по способу введения данных, времени проведения процедуры и количеству одновременно проводимых операций. Ценовой диапазон 33 000-127 000 руб.

Как демонтировать колесо

Ручной станок работает следующим образом. Последовательность операций:

Внешний осмотр. Колесо устанавливается на шайбу площадку и проверяется на наличие поверхностных повреждений покрышки и диска.

• Разбортовка:
• — колесо укладывается на опорную раму под рычаг;
• — в рычаг вставляется удлинитель;
• — лапа направляется в стык покрышки с диском;
• — производится нажатие рычага.

Операция последовательно осуществляется по всему диаметру обода. В результате вся внешняя часть покрышки отделяется от диска.

Затем те же действия повторяются на обратной стороне колеса.

Полный демонтаж производится уже на фланце вертикальной стойки с помощью простой монтировки. Лучше, если она будет иметь длину, достаточную для легкого снятия покрышки с диска.

Компрессор

Для работы пневматического оборудования, а также для подкачки шин необходим поршневой компрессор. Рабочее давление выбирается по характеристикам шиномонтажного станка: чаще всего оно должно быть больше 8 бар, в некоторых случаях – больше 12 бар. Важное значение имеет и объем ресивера: для работы одного станка можно выбирать модели от 50 л, для подключения пневматического гайковерта и другого дополнительного оборудования – не менее 100 л.

В работе шиномонтажной мастерской чаще применяются компрессоры с ременной передачей, они более мощные и долговечные. Существуют и модели с прямой передачей, они более компактные и недорогие, но используются для небольших объемов работ.

Компрессор вертикальный fiac abv-300/850

Страна изготовления: Италия

Цена с НДС:75 000 руб.

Особенности модели:Для рабочих пространств малой площади.

Технические характеристики:

• Объем ресивера 270 л
• Производительность 850 л/мин
• Давление 10 бар
• Напряжение сети 380 В
• Мощность 5500 Вт
• Габаритные размеры 650x700x1800 мм
• Масса 180 кг

Конструктивныеособенности

Рассматриваемый станок имеет множество вариантов исполнения. Мы же рассмотрим конструкцию классического механизма для шиномонтажа, которая состоит из следующих узлов и деталей.

1. Рама. Конструктивный элемент, являющийся
   основой для всего механизма, формируется из прямоугольного стального профиля,
   части которого соединяются посредством сварки. Специалисты советуют размещать
   металлические трубы параллельно, и укреплять конструкцию при помощи
   металлических уголков. Увеличить срок службы станка позволяет использование
   нержавеющей стали, или же, как минимум, окрашивание деталей рамы.
2. Труба. Этот элемент станка необходим для
   последующего присоединения рукоятки. А потому он должен отличаться прочностью,
   поскольку будет выполнять роль рычага в процессе выполнения мероприятий по
   демонтажу автопокрышек.
3. Стояк. Деталь конструкции, монтируемая на
   раме станка. Этот элемент необходим для установки колесного диска. Он также
   должен отличаться прочностью, поскольку будет воспринимать значительные
   нагрузки.

Большие усилия и нагрузки, которые будутвоздействовать на конструктивные элементы шиномонтажного станка, требуютиспользование прочных и надежных материалов. По этой же причине настоятельнорекомендуется усилить все соединения винтовым крепежом.

Конструкция и чертежи

Разобравшись, как сделать шиномонтаж своими руками, необходимо более подробно ознакомиться с основными элементами конструкции этого полезного, эффективного приспособления. Её основой выступает рама из металлических труб, которые располагают параллельно друг другу. При желании можно использовать нержавеющую сталь, что позволит избежать коррозии, увеличив срок службы изделия.

Если изучить чертежи, можно выделить другие элементы конструкции:

• труба, которая используется для крепления рукоятки;
• рукоятка, позволяющая комфортно использовать рычаг;
• стояк, служащий для размещения, фиксации колеса при выполнении работ.

Необходимо отметить, что при сборке устройства крайне важно учитывать интенсивные нагрузки, которым оно будет подвергаться. Это означает, что для его изготовления подойдут только прочные сорта металла.

Для того чтобы избежать коррозии, рекомендуется использовать защитные покрытия, например, специальные краски.

Напольный вулканизатор trommelberg nv004

Страна изготовления: Китай

Цена с НДС:70 000 руб.

Особенности модели:Регулировка температуры автоматически. Интуитивная панель управления.

Технические характеристики:

• Рабочая температура до 300 С
• Размер рабочей плиты 75-95 мм
• Напряжение 220 В
• Мощность 2*400 Вт
• Размер 850 х 410 х 1500 мм
• Вес 132 кг

Разница в стоимости от 6700 до70 000 руб. объясняется особенностями конструкции и уровнем автоматизации станка. Для небольшой шиномонтажной мастерской, где вулканизация шин является дополнительной услугой, можно приобрести самую доступную по цене модель.

Необходимые материалы

Чтобы сделать шиномонтажный станок своими руками, нам понадобится шесть метров стальной профильной трубы 25х50 мм, метр круглой стальной трубы диаметром не больше внутреннего диаметра диска монтируемого колеса и лапка для отбивки резины от диска. Роль лапки может выполнять металлическая пластина, приваренная к профилю и выгнутая под необходимым углом.

Шиномонтаж для скутера

Чтобы не поцарапать диск при отбивке, желательно на лапку надеть мягкую насадку. Также нам понадобится кусок металла 7 на 7 см, толщиной не менее 5 мм, а также болт с гайкой и хомут по диаметру круглой стальной трубы.

Из инструментов нам понадобится: сварочный аппарат и защитная маска, угловая шлифовальная машина (болгарка) и защитные очки, электродрель и сверло под диаметр болта, 2 ключа на болт с гайкой, ключ на хомут и рулетка.

Основа станка

Также желательно использовать магнитный угольник, это облегчит процесс сваривания рамы, а также позволит выдержать все углы под 90 градусов.

Несколько наглядных примеров

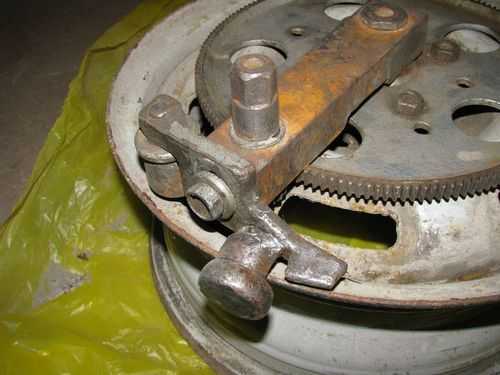

1. Вертикальная консоль с кронштейном на столике.

Устройство:

• импровизированный столик с вертикальной стойкой (сверху — нарезная резьба);
• запорная шайба для фиксации диска с внутренней резьбой и втулкой-осью;
• подвижная консоль с кронштейном;
• металлический стержень с лопатками, отгибающими борт покрышки от диска;
• болт-фиксатор стержня.

Модели конструкции:

Ножные педали

Шиномонтажный станок оснащен двумя ножными педалями. Левая педаль называется педалью управления зажимами (фиксирующая лапа), которая открывает и закрывает зажимы обода. После нажатия пневматические поршни одновременно перемещают 4 ободных зажима одновременно.

Правая педаль — настольная педаль, которая представляет собой трехпозиционную педаль, которая управляет вращением верхней части стола. Когда верхняя педаль стола нажата, верх стола вращается по часовой стрелке. Верхняя часть стола вращается против часовой стрелки, когда педаль поднята.

Особенности самодельного шиномонтажа

Станок для шиномонтажа повсеместно используется автолюбителями, желающими существенно сэкономить на оплате услуг специалистов ТО, а также предпринимателями в условиях небольших сервисов. Важно отметить, что благодаря особенностям конструкции самодельный инструмент не будет уступать в производительности профессиональным аналогам.

К числу преимуществ, которыми обладает самодельная монтажка для шиномонтажа, целесообразно отнести:

• существенную экономию. В условиях кризиса наблюдается стабильный рост стоимости услуг автосервисов, а самодельное устройство позволяет отказаться от них;
• высокое качество работ. Поскольку автолюбитель получает возможность осуществлять монтаж шин самостоятельно, удается исключить вероятность брака;
• высокая скорость монтажа, позволяющая выполнить необходимые манипуляции значительно быстрее;
• потенциальная возможность заработка. С помощью станка для монтажа шин, автолюбитель может начать свое дело, оказывая подобные услуги за плату.

Устройство обладает надежной конструкцией и простым принципом работы, что сделало его невероятно популярным. Демонтировать покрышки с автомобильных колес без наличия специального приспособления практически невозможно. Использование устройства осуществляется по простейшему алгоритму.

Сначала колесо помещается на специальную раму под рычаг, при этом его потребуется зафиксировать, чтобы успешно выполнить монтаж. После этого манипулятор-«лапу» потребуется направить в участок стыка колеса и покрышки. Затем на рычаг оказывается интенсивное давление, что позволяет успешно демонтировать покрышку с колеса.

Пневматический вулканизатор с таймером темпtv-18b

Страна изготовления: Китай

Цена с НДС:15 000 руб.

Особенности модели:Автоматическая система управления.

Технические характеристики:

• Максимальная ширина профиля шины 210 мм
• Рабочая температура 145-300 С
• Размер рабочей плиты 100х160 мм
• Мощность 800 Вт
• Напряжение сети 220 В
• Вес 29 кг

Пневматический расширитель бортов polarus br-p

Стоимость: 63 000 руб.

Изготовитель: Россия.

Особенности: Пневматический лифт. Длительная фиксация в заданном положении.

Технические характеристики:

• максимальная ширина шины 300 мм;
• электропитание 220 В;
• рабочее давление воздуха 8–12 бар;
• высота отбортовки 145–275 мм;
• габариты 1880х1200х1140 мм;
• вес 140 кг.

Пневмогайковерт frosp пг-126

Страна изготовления: Тайвань

Цена с НДС:6500 руб.

Особенности модели:Высокий показатель крутящего момента. Компактные размеры, но большой вес.

Технические характеристики:

• Крутящий момент 950 Нм
• Скорость свободного вращения 7500 об./мин
• Расход воздуха 130 л/мин.
• Рабочее давление 6,3 бар
• Вес 3,4 кг

Разброс цен на гайковерты от 3200 до 15 000 рублей обусловлен существенным различием в показателях момента затяжки и расхода воздуха. Бюджетные модели, как правило, потребляют больше воздуха и отличаются неэргономичным строением.

Поворотный стол и зажимные кулачки

Зажимные кулачки держат и поворачивают колесо для установки или демонтажа шины. Верх стола находится в горизонтальном положении над педалями и под механизмом монтирования / демонтажа. Верх стола может вращаться по часовой стрелке и против часовой стрелки.

Верхняя часть стола имеет форму буквы «X», но может быть и круглым в разных моделях верстаков. На каждом конце столешницы имеются зажимные кулачки. Эти зажимы обода перемещаются синхронно, чтобы закрепить колесо на столе. Каждый фиксатор обода можно отрегулировать ближе или дальше от центра стола для установки колес разного размера.

Подкатной электрогайковерт kraftwell krw12

Стоимость: 115 000 руб.

Изготовитель: Китай.

Особенности: Для гаек грузового и пассажирского транспорта. Не требует сжатого воздуха. Легкий.

Технические характеристики:

• мощность 0,75 кВт;
• сеть 380 В;
• крутящий момент 450-950 Нм;
• скорость вращения 1400 об/мин;
• усилие 4000 Нм;
• габариты 1340х560х1070 мм;
• вес 64 кг.

Полуавтомат для балансировки giuliano s810

Страна изготовления: Италия

Цена с НДС:115 000 руб.

Особенности модели:Без кожуха. Ручной ввод параметров. Самокалибровка и самодиагностика.

Технические характеристики:

• Диаметр обода 10-30 дюймов
• Масса колеса 75 кг
• Ширина обода 1,5-20 дюймов
• Напряжение 220 В
• Потребляемая мощность 800 Вт
• Габариты 760х980х1130 мм
• Масса 105 кг

Полуавтоматические и автоматические устройства для монтажа и подкачки шин

Крупные производители обычно используют специализированное оборудование для монтажа шин и колес, а также оборудование для подкачки, которое частично или полностью автоматизировано. В зависимости от размера шины машины могут быть в виде одного стенда или представлять собой мультистанцию.

В этих машинах шина накачивается с использованием большого объема сжатого воздуха высокого давления, который попадает в шину вокруг борта, а не через шток клапана. Когда давление в шине достигает желаемого, головка нагнетателя воздуха автоматически отходит от шины и процесс накачки завершен.

Полуавтоматический грузовой шиномонтажный стенд hofmann monty 5800 ba

Стоимость: 1 300 000 руб.

Изготовитель: Германия.

Особенности: Для колес всех типов грузовых машин. Высокая сила отжима.

Технические характеристики:

• диаметр диска 4–58″;
• максимальный диаметр колеса 2500 мм;
• усилие отжима борта 3800 Н;
• максимальная масса колеса 2000 кг;
• мощность двигателя 3 кВт;
• электропитание 380 В;
• габариты 2000/2100/2960 мм;
• масса 1400 кг.

Полуавтоматический станок unitets-3022

Цена с НДС: 35 000 руб.

Страна изготовления: Китай

Особенности модели: Изготовлен из высокопрочной стали 41 мм. Конструкцией предусмотрен встроенные влагоотделитель и лубрикатор.

Технические характеристики:

• Рабочее давление 8-10 бар
• Напряжение 220/380 В
• Диапазон зажима внутри/снаружи 12″-24″/10″-21″
• Максимальный диаметр колеса 41″
• Габариты 960х760х880 мм
• Масса 171 кг

Поршневой компрессор fiac abт-500/2200

Страна изготовления: Италия

Цена с НДС:170 000 руб.

Особенности модели:Для использования в интенсивном режиме. Двухступенчатый механизм работы.

Технические характеристики:

• Объем ресивера 500 л
• Производительность 2200 л/мин
• Давление 10 бар
• Напряжение сети 380 В
• Мощность 7500 Вт
• Габаритные размеры 2000x600x1250 мм
• Масса 350 кг

Разброс цен от 13 000 до 170 000 рублей обуславливается разной производительностью и мощностью оборудования. Компрессор для гаражного сервиса обладает низким рабочим давлением и может обслуживать одновременно один малопроизводительный шиномонтажный станок.

Поршневой компрессор с ременным приводом kronvuz air b50

Страна изготовления: Чехия

Цена с НДС:13 000 руб.

Особенности модели:Легкость за счет алюминиевых деталей. Долгая работы без перегрева.

Технические характеристики:

• Объем ресивера 50 л
• Производительность 280 л/мин
• Давление 8 бар
• Напряжение сети 200 В
• Мощность 1500 Вт
• Частота вращения 2820 об./мин.
• Габаритные размеры 775x385x695 мм
• Масса 84 кг

Поршневой компрессор с ременным приводом ремеза сб4/с-100.lb 24 a

Страна изготовления: Беларусь

Цена с НДС:27 000 руб.

Особенности модели: Чугунный поршневой блок. Работа при пониженном напряжении сети. Встроенная термозащита.

Технические характеристики:

• Объем ресивера 100 л
• Производительность 360 л/мин
• Давление 10 бар
• Напряжение сети 220 В
• Мощность 2200 Вт
• Частота вращения 2820об./мин.
• Габаритные размеры 1150x490x850 мм
• Масса 85 кг

Порядок сборки

Изучив инструкцию, позволяющую соорудить самодельный шиномонтаж своими руками, необходимо более подробно ознакомиться с порядком сборки подобного рода приспособления. Прежде всего приступают к изготовлению основания, от которого зависят многие параметры готового станка.

Далее выполняются следующие действия:

1. По желанию устройство оснащается регулируемыми ножками либо колесами для облегчения передвижения.
2. Монтируется основание для фиксации колеса.
3. Установка элементов крепления.
4. Сборка, монтаж рычага.

Придерживаясь этого порядка действий, можно без каких-либо проблем изготовить домашний шиномонтаж своими руками, что позволит сократить затраты на обслуживание автомобиля, выполняя подобные работы самостоятельно.

Процесс сборки

Для того чтобы в процессе сборки не возникло каких-либо проблем, целесообразно предварительно изучить чертежи и размеры самодельного станка, а также пользоваться видео-инструкцией. Его сооружение осуществляется в несколько основных этапов и не потребует от мастера специфичных навыков и внушительных временных затрат.

Собрать шиномонтаж на дому своими руками можно, выполнив ряд простейших манипуляций:

1. Изготовить каркас, используя профильные металлические трубы или аналогичные высокопрочные материалы. Настоятельно рекомендуется уделить должное внимание форме основания и соблюдению размерных параметров, поскольку они напрямую влияют на устойчивость конструкции.
2. Используя уголок, установить параллельные элементы конструкции.
3. Выполнить монтаж ножек/колес при желании.
4. Закрепить металлическую трубу, установить фланец.
5. Смонтировать крепежные элементы для рычага. Для этой цели используются стальные пластины.
6. Изготовить рычаг, состоящий из 2-х элементов — плеча, лапы.

При формировании основания настоятельно рекомендуется выдерживать расстояние между трубами не менее 70 см, что позволит сделать её максимально устойчивой. При изготовлении крепления рекомендуется использовать материал не менее 2-3 см толщиной, что позволит быть уверенным в его надежности. Фланец размещается на высоте не менее 40-60 см от крепежного элемента.

Рекомендации специалистов

В сборке шиномонтажного станка естьопределенные нюансы, которые желательно учесть. Ниже представлено несколькосоветов от «бывалых» мастеров.

1. Угол между рычагом и наконечником для
   забортовки должен быть острым (но не слишком), что обеспечит легкий монтаж
   авторезины на колесный диск.
2. Перед тем, как начать конструировать
   станок, необходимо продумать его конструкцию и разработать чертеж и/или схему.
3. Станок должен надежно крепиться к полу
   посредство анкерных болтов (для бетонной стяжки) или же саморезов для
   деревянного настила.
4. В процессе бортирования колеса
   рекомендуется смазывать автомобильный диск и наконечники станка густым
   раствором мыла.
5. Перед началом выполнения шиномонтажных
   работ следует хорошо вымыть и просушить колеса.
6. Различные модели колесных дисков могут
   разниться количеством отверстий под фиксирующие болты, а также расстояниями
   между ними. Поэтому нужно предварительно запастись (или изготовить) специальные
   металлические переходники.

В завершение отметим, что в сети Интернет представлено множество схем и чертежей для изготовления шиномонтажных станков.

Большинство из них подразумевают использование подручных и легкодоступных материалов, что обеспечивает невысокую стоимость готового изделия.

Поэтому подобное оснащение собственного гаража не будет лишним, особенно если учесть, что стоимость услуг автосервисов постоянно растет.

Романтика большой дороги: шиномонтаж на опушке

Шиномонтаж своими руками на трассе можно сделать с помощью двух монтажных лопаток и специального устройства, чтобы оторвать покрышку от диска. Но получится удобнее и цивилизованнее, если у вас найдутся домкрат и буксировочный трос. А они у вас найдутся.

Поэтому дальше работаем вот по какому алгоритму:

1. Снимаем колесо, чистим и кладем ниппелем вверх.
2. Выпускаем из колеса воздух.
3. Просовываем буксировочный трос в дисковое отверстие, ставим домкрат вплотную к ободу.
4. Трос накидываем на кронштейн домкрата, скрепляем концы троса друг с другом.
5. Надо вращать рукоять так, чтобы домкрат тянул трос вверх, а посадочное кольцо перемещалось вниз вплоть до отделения шины от диска.
6. Если в починке или замене нуждается камера, нужно поднять боковую часть шины на обод возле штуцера, который вталкиваем внутрь и вынимаем камеру под покрышкой.
7. Ниппель вынимаем, воздух удаляем.
8. Теперь помещаем ее под покрышкой, но сначала вставляем щтуцер в отверстие внутри.
9. Немного подкачиваем вставленную камеру, пока без ниппеля.
10. Делаем забортовку, вставляем ниппель в штуцер, полностью накачиваем камеру и ставим колесо на свое место.

Все эти десять пунктов легко описать, но очень трудно сделать. А если погодные условия оставляют желать лучшего, то становится совсем невесело, такой шиномонтаж запомнится вам на всю жизнь. Качество такого монтажа никогда не будет идеальным.

Ручной шиномонтажный станок: инструкция по сборке

Устройство для быстрого бортирования колес называется станком. Схемы и чертежи подобных механизмов для шиномонтажа своими руками нетрудно отыскать в интернете. Там же можно найти подробное описание процесса их изготовления в кустарных условиях. Но стоит ли тратить на это время?

Ручной станок собственного производстваявляется аналогом оборудования, применяемого в автосервисах. При такомравенстве функций он имеет свои преимущества, в числе которых, помимо экономиифинансов, можно отметить:

• простоту конструкции и компактность;
• долговечность и ремонтопригодность;
• наличие ручного привода;
• легкую и быструю разборку механизма;
• отсутствие специальных условий обслуживания и хранения.
• независимость от автомастерской;
• оперативность ремонта даже в полевых условиях.

Необходимо упомянуть, что большинство чертежей станка для шиномонтажа, доступных в сети, предусмотрены для легковых транспортных средств. Однако для владельцев коммерческого автотранспорта в интернете также найдутся рекомендации, схемы и видео инструкции по изготовлению более мощных механизмов.

Самодельный шиномонтажный станок по чертежам

Перед тем как приступить к работе, изучите чертежи будущего шиномонтажного станка (на фото).

Приступая к работе, позаботитесь о технике безопасности:

• Место работы должно быть просторно, хорошо проветриваемо, не захламлено;
• Электроинструмент должен быть исправен;
• Ничто не должно отвлекать вас во время работы;
• Соблюдайте правила техники безопасности при работе с болгаркой, электродрелью и сварочным аппаратом;
• Используйте защитные средства во время работы.

Приспособление самодельного станка

Самодельный шиномонтажный станок своими руками: чертежи, размеры, как сделать станок для разбортировки колес

Пробитое колесо на трассе без запаски – классическая ситуация, которая по частоте событийности держит почетное первое место в списке неприятностей автолюбителя. Необъятные просторы нашей Родины добавляют этой проблеме яркости и глубины: вокруг ни одной автомастерской, а если и есть, то с солидной очередью.

Самое естественное решение – делать шиномонтаж самостоятельно, то есть ни от кого не зависеть. Решение отличное, вот только для его реализации нужно иметь кое-какие инструменты и навыки. Где набраться навыков и какими инструментами запастись, читаем здесь и сейчас.

Самостоятельное решениепроблемы

Пробитое колесо не вызывает серьезных сложностей если имеется «запаска. В случае отсутствия таковой решить задачу помогут специальные лопатки, позволяющее сорвать автопокрышку с диска. Процедуру могут заметно упростить обычный буксировочный трос и автомобильный домкрат.

Приготовив указанный инструментарий,последовательно выполняем следующие действия.

1. Демонтируем колесо и очищаем его от грязи.
2. Размешаем его ниппелем вверх и спускаем
   воздух.
3. Ставим домкрат максимально близко к ободу
   колеса.
4. Пропускаем трос сквозь отверстие диска.
5. Накинув трос на кронштейн домкрата,
   соединяем его концы.
6. Вращаем рукоять домкрата, контролируя,
   чтобы посадочное кольцо перемещалось вниз, а трос тянул вверх.
7. Вынимаем камеру, приподняв боковину
   автопокрышки.
8. Меняем камеру и размещаем её на своем
   месте, вставив штуцер в соответствующее отверстие изнутри.
9. Выполняем забортовку, немного подкачав
   камеру.
10. Устанавливаем колесо на автомобиль и
    накачиваем шину.

На бумаге все эти действия выглядят простыми. Но выполнить их весьма сложно, особенно если все происходит в полевых условиях, да еще и при плохой погоде. Качество же самодельного шиномонтажа всегда оставляет желать лучшего, и к этому нужно быть готовым.

Сборка устройства

Собирается ручной станок для бортирования автомобильных колес согласно чертежу. Весь процесс включает следующие процедуры.

1. Подбираются прочные и качественные
   профильные трубы для основания. Расстояние между перемычками каркаса должно
   быть не менее 70 сантиметров. Также следует соблюдать их параллельное
   расположение относительно друг друга. Выполнение этих условий обеспечит всей
   конструкции устойчивость в любых условиях эксплуатации.
2. Элементы рамы соединяются при помощи
   сварочного аппарата. Во всех важных узловых точках необходимо использовать
   стальные уголки, что существенно усилит всю конструкцию.
3. Если в этом есть необходимость, рама
   снабжается ножками, которые позволяют регулировать её высоту и/или положение на
   неровной поверхности. Мобильности устройству добавят роликовые колеса, которые
   должны оснащаться стопорами.
4. Крепление трубы осуществляется после
   окончательного формирования каркаса. Рекомендованный диаметр этого металлического
   элемента равен 30 мм. Перед сваркой необходимо установить фланец, который
   располагается на высоте 50-60 см.
5. Завершающим этапом является монтаж рычага
   станка, который требует предварительного крепления специальной пластины,
   выполняющей роль его основы. Сам рычаг является отдельным узлом, состоящим из
   лапы и плеча.

Очевидно, что без использования сварочного аппарата упомянутые работы провести невозможно. Также отметим, что после сборки механизма, всю конструкцию следует загрунтовать и окрасить для защиты от коррозии.

Сборка шиномонтажного станка

Собирать ручной шиномонтажный станок начнем с рамы. Для этого нам необходимо взять 3 куска профиля: 2 куска по 1 метру и 1 кусок 1,5 метра.

Из этих кусков нам необходимо сварить Н-образную конструкцию, где труба 1,5 метра соединяет 2 другие трубы по 1 м. Эта конструкция будет являться опорой всего нашего станка.

На расстоянии 0,5 метра от края к среднему профилю перпендикулярно приваривается вертикальная стойка.

Для рычага, отбивающего покрышку, нам необходимо наварить на вертикальный стояк «ухо» — заранее подготовленную металлическую пластину 7 на 7 см с отверстием под болт, как показано на фото.

К «уху» с отверстием крепится с помощью болта и гайки кусок профильной трубы длиной 1,5 метра, который будет выступать рычагом в нашем станке.

Предварительно с края рычага необходимо просверлить отверстия для его крепления к уху.

Сверхмощные шиномонтажные устройства

Тяжелые шиномонтажные станки занимают больше места, потому что они имеют дело с крупными и тяжелыми шинами и колесами. Сверхмощные шиномонтажные станки могут работать с колесами диаметром до 56 дюймов и шинами диаметром до 90,5 дюймов шириной 43 дюйма.

Тяжелые шиномонтажные устройства используются для сельскохозяйственных, внедорожных и строительных транспортных средств. Тем не менее, на сегодняшний день крупные модели сверхмощных шиномонтажных станков предназначены для монтажа / демонтажа шин диаметром до 95 дюймов, а также имеют автоматический центрирующий четырехцелевой патрон с зажимными кулачками с гидравлическим управлением, который может зажимать от 14 до 58 дюймов от внутренней части колеса или от центрального отверстия.

Система давления воздуха

Система пневматического давления на шиномонтажном станке позволяет воздуху накачивать шины, установленные на колесах. Система давления воздуха состоит из 4 компонентов: воздушного шланга, датчика давления воздуха, педали накачки и ручного клапана сброса давления.

Воздушный шланг расположен рядом с верхней частью шиномонтажного станка и позволяет сжатому воздуху проходить в шину. Специализированный конец используется на воздушном шланге для надежного закрепления на стержнях клапанов колес. Манометр нагнетания воздуха отображает давление воздуха внутри шины, когда шланг подключен к штоку клапана.

Показатель давления воздуха показывает давление в фунтах на квадратный дюйм (psi). Непосредственно под шлангом сбоку от станка находится педаль инфляции, которая позволяет накачивать шину. Когда поднимается педаль подкачки. Ручной клапан сброса расположен рядом со шлангом и датчиком давления воздуха. Ручной клапан для отвода воздуха позволяет сброс давления воздуха из шины вручную.

Система облегчения напряжения

Система облегчения напряжения используется для разъединения обода от прикипевшей шины, что случается в случаях, когда шину давно не бортировали. Система состоит из рычага около нижней правой части шиномонтажного устройства. На конце рукоятки есть металлическая деталь с лопаткой.

Советы бывалых

Как правильно сделать станок своими руками:

• Угол между наконечником для забортовки и рычагом нужно сделать острым: чем он меньше, тем лучше резина будет надеваться на диск. Но и слишком острым этот угол делать нельзя, в этом случае рычаг будет царапать диск при забортовке. Нужно найти оптимальные градусы угла.
• Самодельный шиномонтажный станок своими руками лучше делать с чертежами. Подготовить их вам вполне по силам.
• Продумайте крепление к полу. Сам станок легкий, поэтому крепиться он должен надежно. Если пол бетонный, крепите станок анкерными болтами. Если полы деревянные, используйте саморезы.
• Для снижения вреда для дисков и колес наконечники и колесный диск смазывайте густым мыльным раствором. И не забывайте вымыть колесо перед работой.
• Иногда колеса могут различаться по числу отверстий для креплений и расстояниям между ними. Для таких случаев делаем из металла переходники со шпильками с толщина 1 см.

Стенд для правки литых дисков sibek фаворит-п

Страна изготовления: Россия

Цена с НДС: 132 000 руб.

Особенности модели: Электропривод вала. Сталь повышенной износостойкости.

Технические характеристики:

• Напряжение питания 380 В±10%
• Мощность 750/550 Вт
• Производительность 4 диска/час
• Диаметр дисков 10-22 дюймов
• Рабочий ход штока гидроцилиндра 30 мм
• Максимальное усилие 3700 кгс
• Габаритные размеры 885х610х1190 мм
• Масса 190 кг

Стенд для штампованных дисков strongbel 21s

Страна изготовления: Беларусь

Стоимость с НДС: 105 000 руб.

Особенности модели: Тонкая подстройка роликов позволяет рихтовать некоторые виды легкосплавных дисков. Мощная конструкция.

Технические характеристики:

• Напряжение питания 3х380В
• Мощность 1500 Вт
• Частота вращения вала 15-18 об/мин
• Диаметр дисков 12-20 дюймов
• Ширина обслуживаемых дисков 4-8 дюймов
• Толщина обода диска 3 мм регулировка
• Габаритные размеры 700х900х1200 мм
• Масса 250 кг

Стоит ли овчинка выделки?

Есть ли смысл тратить время на изготовление кустарного аппарата, когда можно воспользоваться профессиональным сервисом? Решать вам и только вам. Наше дело – дать качественную информацию.

• надежны и долговечны в эксплуатации;
• оптимальнее и проще по своей конструкции;
• компактные по размерам;
• имеют ручной привод;
• легко разбираются и хранятся, некоторые помещаются даже в багажнике;
• дают полную независимость от мастерских;
• дают оперативность в ремонте;
• одно из главных преимуществ – серьезная экономия финансовых средств.

Сразу заметим, что большинство вариантов механизмов рассчитаны на легковые автомобили. Хотя водителям грузовиков никто не мешает заняться сооружением собственного шиномонтажного аппарата. На тему «как сделать шиномонтажный станок своими руками» имеется огромное количество вполне дельных видеороликов в сети. Они будут отличным подспорьем.

Супер-автоматsices-48 top

Цена с НДС: 600 000 руб.

Страна изготовления:Италия

Особенности модели:Два положения рабочего стола. Встроенный пистолет накачки колес. Устройство «третья рука».

Технические характеристики:

• Рабочее давление 8-10 бар
• Напряжение 380 В
• Диапазон зажима внутри/снаружи 14″-27″/12″-24″
• Максимальный диаметр колеса 46,5″
• Габариты 2060х1720х2030 мм
• Масса 280 кг

Рассмотренные модели незначительно отличаются характеристиками, ценовой диапазон составляет 35 000-600 000 руб.

Универсальный стенд для литых и штампованных дисков strongbel 21slr

Страна изготовления: Беларусь

Цена с НДС:156 000 руб.

Особенности модели: Прокаточные ролики и ручная гидравлика. Возможна установка резца. Ролики для легкосплавных дисков.

Технические характеристики:

• Напряжение питания 380 В
• Мощность 1500 Вт
• Диаметр обслуживаемых дисков 12-21 дюйма
• Ширина обслуживаемых дисков 4-10 дюймов
• Толщина обода диска 3-8 мм регулировка
• Частота вращения вала 15-18 об./мин.
• Габаритные размеры 800х1250х1200 мм
• Масса 380 кг

Универсальный стенд для правки дисков (литые, штампованные, кованые) с токарным модулем sibek премьер-альфа-тр

Страна изготовления: Россия

Цена с НДС: 260 000 руб.

Особенности модели: Токарная обработка дисков. Регулятор оборота валов для любых сплавов. Простота подключения/отключения гидропривода.

Технические характеристики:

• Напряжение питания 380±10% В
• Потребляемая мощность 2600 Вт
• Размер ремонтируемых литых дисков 10-24 дюймов
• Размер ремонтируемых стальных дисков 13-16 дюймов
• Максимальная толщина диска в месте исправления 3 мм
• Рабочий ход штока гидроцилиндра 30 мм
• Максимальное усилие, развиваемое гидроцилиндром 3100 кгс
• Габаритный размеры 1100х1466х1472 мм
• Масса 480 кг

Услуга правки дисков тем востребованнее, чем хуже качество дорог в регионе. Чаще используется станок для штампованных дисков, но современному шиномонтажу желательно иметь стенды для всех видов материалов. Ценовой диапазон 85 000-260 000 руб.

Шиномонтаж своими руками

Список неприятностей, которые поджидают водителей в пути, уверенно возглавляет пробитое колесо. И в этой ситуации перед автолюбителем становиться дилемма, выполнить шиномонтаж своими руками или же обратиться в техцентр, где есть весь необходимый инструмент и опытные мастера.

В первом случае владелец транспортного средства может сэкономить. Да и ближайшее СТО может располагаться достаточно далеко или же принимать клиентов только по предварительной записи. Однако, чтобы правильно выполнить шиномонтаж самому необходимо иметь определенные навыки и инструмент.

Шиномонтажный станок

При выборе основного оборудования для шиномонтажа следует обратить внимание на диаметр дисков, на которые он рассчитан. Стандартный размер составляет 14–26”, но позволяет использовать удлинители, расширяющие диапазон до 42”. Больший диаметр необходим для обслуживания дорожной и сельскохозяйственной техники, что не всегда необходимо при расположении мастерской вдоль дороги федерального или регионального значения.

Вторым важным показателем является мощность электродвигателя станка: для грузовых автомобилей и пассажирского транспорта достаточной мощностью является показатель до 2 кВт. Ценовой диапазон в зависимости от характеристик: 130 000–1 300 000 руб.
