Сервопривод: что это такое, виды, принцип работы сервомотора — как работает и схема устройства серводвигателя с фото

Что такое серводвигатель?

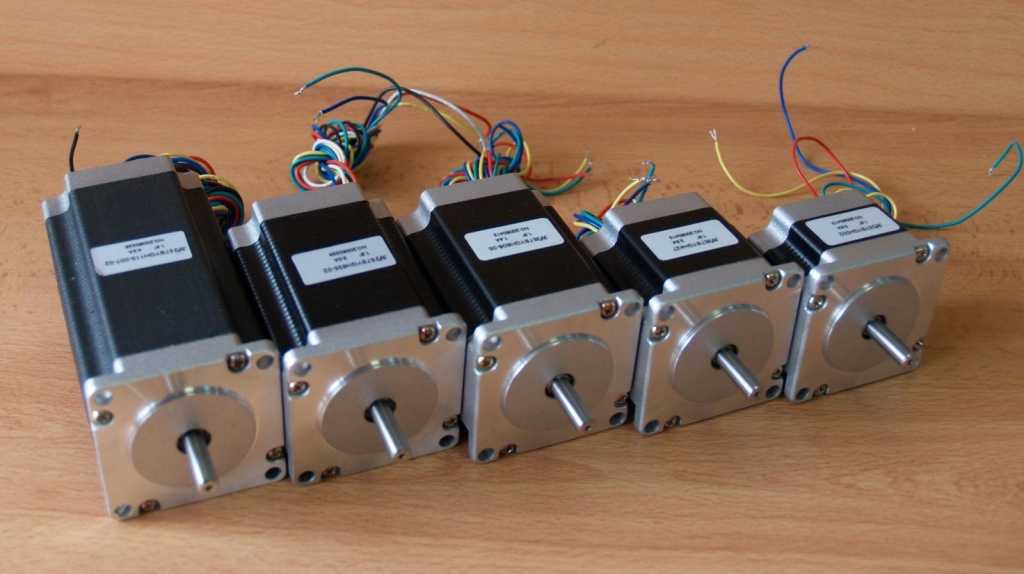

Серводвигатель для ЧПУ представляет собой электрический мотор с обратной связью по положению. Он получает управляющий сигнал, по которому изменяет положение ротора на заданную величину, следит за этим изменением и управляет параметрами питания. Наличие обратной связи — главное отличие сервомоторов от шаговых двигателей, в которых используется система отсчета шагов для определения перемещений.

Сервопривод состоит из следующих элементов:

электрический мотор;
датчик положения ротора (в приводах станков с ЧПУ чаще всего используют датчики Холла или энкодеры);
конвертер управляющего сигнала;
блок питания (инвертор или частотный преобразователь).

Принцип работы серводвигателя с простейшей схемой управления основан на сравнении задаваемого перемещения с показаниями датчика обратной связи. Напряжение на обмотки подаются через реле. В приводах перемещения ЧПУ используются более сложные схемы управления, построенные на логических контроллерах. У них есть ряд преимуществ, важных для работы станка:

возможность выбрать мощность в соответствии с задачами;
автоматическая компенсация люфтов, зазоров, связанных с износом, сезонных и рабочих температурных деформаций;
мгновенное выявление отказа — заклинивания, выхода из строя электронных компонентов;
высокие скорости перемещения, недоступные для шаговых двигателей.

Бесщеточный электромотор

В бесщеточном серводвигателе постоянные магниты установлены на роторе, а катушки электромагнитов — на статоре. Чтобы полюса постоянно находились в оппозиции, обмотки статора коммутируются электронными ключами. Питание на катушки подается последовательно, и за согласование магнитные полей постоянного и электрического магнитов отвечает датчик положения, также называемый датчиком Холла. Это общий принцип работы для всех бесщеточных серводвигателей: постоянного и переменного тока.

Ключевое преимущество этого вида моторов заложено в отсутствии изнашиваемых токоведущих частей. Фактически ресурс такого электродвигателя ограничен расчетным сроком службы подшипников. Из-за отсутствия коллекторного узла размеры и вес бесщеточного мотора меньше в сравнении со щеточным аналогичной мощности.

Управление скоростью реализовано на базе электронного регулятора хода. В отличие от щеточных моторов, где для ограничения частоты вращения используется обычный резистор, переводящий избыточную мощность в тепло, здесь нет нагрева.

Про другие станки: Ремонт станков: ремонт токарных станков, фрезерных, капитальный ремонт станков, ремонт станков в Москве, Московской области и соседних областях

Сервопривод на основе бесщеточного двигателя имеет свои недостатки:

требует организации более сложной системы управления на основе контроллера;
стоит дороже.

Большинство бесколлекторных двигателей имеет трехфазное питание и три датчика положения (по одному на фазу).

Конструкции щеточных и бесщеточных серводвигателей

Мы предлагаем рассмотреть основные различия в устройстве коллекторного и бесколлекторного серводвигателя, чтобы понять их преимущества и недостатки. Оба представляют собой электрические моторы, состоящие из ротора (вращающейся части) и статора (неподвижной части). Источником энергии для них служит электричество, подаваемое с трансформатора станка.

Контроль момента

В данном случае назначение сервопривода – обеспечивать стабильное число оборотов, вне зависимости от того, вращается двигатель или нет. Эта цель достигается путем подачи или дискретного сигнала, или аналогового двухполярного. Метод более чем актуален для оборудования, в процессе эксплуатации требующего смены давления, прижима или других параметров.

Внимание, силовой агрегат должен быть дополнительно оснащен встроенным датчиком тока, ведь именно последний и оценивает значение текущего момента, чтобы потом электроника могла сравнить его с необходимой величиной.

Контроль положения

Здесь нужно сохранять заданный угол поворота вала, подавая последовательность сигналов. Пусть они идут с контроллера – таким образом, можно обеспечить точное позиционирование, что особенно актуально для узлов производственных станков.

Обратите внимание, с помощью совокупности импульсов не проблема задать информацию не только о положении в пространстве, но и о векторе вращения или скорости движения. Сделать это можно одним из трех способов – направляя напряжение:

со сдвигом фазы на 90 градусов;
сразу на два входа (SIGN, PULSE – стандартные названия);
с перемещением по часовой стрелке или против.

Контроль скорости

Здесь сервоуправление – это увеличение или уменьшение аналогового сигнала на дискретную величину при его подаче на соответствующие обмотки. А если он еще и разнополярный, тогда не составляет труда быстро менять направление вращения.

Про другие станки: Кинематика станков — Студопедия

Данный режим напоминает эксплуатацию асинхронного силового агрегата с преобразователем частоты. Потому что в ее рамках требуется постоянно выполнять разгон и замедление, задавать минимумы и максимумы и тому подобное. Главное – реализовывать не слишком сложный алгоритм, чтобы не превращать рядовую практическую задачу в непосильный труд программирования.

Серводвигатели в станках multicut

Компания MULTICUT производит фрезерно-гравировальные станки портального типа, предназначенные для обработки материалов различной твердости. Мы разработали пять серий станков, рассчитанных на разные нагрузки. Одно из преимуществ оборудования — возможность выбора приводов перемещения.

DELTA.: Серводвигатели серии ASDA-B2 в диапазоне мощностей от 100 Вт до 3 кВт отличаются высокой точностью работы благодаря встроенному энкодеру с разрешением 160000 импульсов на оборот. В моделях мощностью от 400 Вт есть встроенный тормозной резистор. Привод отличается улучшенной динамикой разгона. Время разгона от -3000 до 3000 об/мин на холостом ходу составляет менее 10 мс.
ESTUN.: Сервоприводы серии EMG разработаны для мощных и станков, от которых требуется высокая производительность. Благодаря мощным постоянным магнитам, в которых использованы редкоземельные металлы, производителю удалось добиться высоких мощностных характеристик при компактных размерах и широкого диапазона частот вращения. Встроенный инкрементный или абсолютный энкодер обеспечивает высокую точность позиционирования и быстрый отклик системы на изменение параметров.

В приводах реализована возможность управления по заданию положением, скоростью и моментом. Последние два параметра также управляются по внутренним параметрам.

Задать вопросы по выбору приводов перемещения для станков MULTICUT можно консультанту в онлайн чате или по телефону.

Щеточный электромотор

В статоре простейшего щеточного электродвигателя находится пара постоянных магнитов с противоположной полярностью. На его роторе, по бокам от оси, находятся две катушки с витками, намотанными в противоположные стороны. При подаче электричества катушки превращаются в электромагниты с разной полярностью.

Притяжение между постоянными магнитами и электромагнитами, которые объясняются силой Лоренца, заставляет ротор вращаться. При их максимальном сближении силы Лоренца ослабевают, а ротор останавливается. Чтобы вращение продолжалось, в момент сближения магнитов происходит переключение полярности обмоток.

Про другие станки: Ремонт станков в Симферополе, Краснодаре, Ростове на Дону

Ближайшие друг к другу постоянный и электрический магниты уже имеют одноименную полярность, и вращение продолжается за счет их отталкивания. Если такое изменение полярности будет происходить циклически, вращение ротора будет продолжаться, а двигатель будет совершать полезную работу.

За переключение полярности обмоток отвечает коллекторно-щеточный узел. Он состоит из двух элементов:

Коллектор: — токопроводящее кольцо, разделенное на сегменты изоляторами. Чаще всего изготавливается из медной проволоки. В роторах большинства щеточных моторов намотано несколько пар катушек, каждая из них подключена к «своим» сегментам на кольце.
Щетки: — проводники, к которым подводится сетевое питание.

Щетки закреплены на статоре неподвижно и пожимаются пружинами к коллектору. Коммутация (переключение обмоток) выполняется при проворачивании ротора: щетки последовательно соприкасаются с сегментами коллектора.

Щетки изготавливаются из графита, медно-графитного или медно-серебряного сплавов. Они являются самосмазывающимися, то есть имеют сравнительно невысокий коэффициент трения. Эксплуатация коллекторного двигателя требует регулярного осмотра коллекторно-щеточного узла.

Щетки — изнашиваемые детали, которым требуется замена с определенной периодичностью. Нарушение электрического контакта при выработке приводит к искрению. Силы трения, возникающие в узле, несколько снижают КПД привода, приводят в нагреву, а для его охлаждения на вал ротора устанавливают крыльчатку (центробежный вентилятор).

Главное преимущество щеточного мотора — простота в управлении. Для них не нужно создавать сложных электронных систем. Мотор отличается сравнительно невысокой стоимостью и при регулярном обслуживании работает стабильно.
