67К25PF2 ( 67K25ПФ2) Станок широкоуниверсальный фрезерный инструментальный с ЧПУ купить в Санкт-Петербурге, цены | Станки по металлу — Фрезерные станки — Универсальные — Широкоуниверсальные — «Станкоинком»

Аналоги универсального фрезерного станка 67к25

• ФСМ-250/676М — 250 х 620, Владимирский станкозавод «Техника» ВСЗ, г. Владимир
• ОММ64S, ОММ67S — 320 х 630, «Микрон», г. Одесса
• ВМ130 — 250 х 630, Воткинский машиностроительный завод, г. Воткинск
• ДФ-6725 — 250 х 630, Дмитровский завод фрезерных станков, г. Дмитров
• СФ-676 — 250 х 800, Сельмаш, г. Киров
• 676, 67К25ПМ, 67К25ПФ1, 67К25ПФ2-0 — 320 х 800, Иркутский станкостроительный завод, г. Иркутск
• 6Т80 — 200 х 800, Читинский станкостроительный завод, г. Чита
• 675П, 6725ПФ1, 67Е25ПФ1 — 400 х 800, Ереванский завод фрезерных станков, г. Ереван, Армения
• 676П, 67К25ПР, 67К25ПФ1, 67К25ПФ2-0 — 320 х 800, Вильнюсский станкостроительный завод «Комунарас» г. Вильнюс (сегодня Vingriai, АО Вингряй, Литва)
• Emcomat FB-3 — 200 х 600, EMCO Maier, Австрия
• FUV251M — 250 1120, Arsenal J.S.Co. — Kazanlak, Арсенал АД, Болгария

Габаритные размеры рабочего пространства станка 67к25

Габаритные размеры рабочего пространства фрезерного станка 67к25

Дополнительная оснастка (поставляется за отдельную плату)

• Защита рабочей зоны (кабинет) 67К25ПФ3
• Головка быстроходная (2500-5000 об/мин) 6725B.4.30.000
• Головка долбежная 6725B.4.70.000 (макс. ход 80 мм.)
• Борштанга 6725B.8.51.000 (O 15…20 мм.)
• Борштанга 6725B.8.52.000 (O 19…25 мм.)
• Борштанга 6725B.8.53.000 (O 24…32 мм.)
• Борштанга 6725B.8.54.000 (O 30…40 мм.)
• Универсальная делительная головка УДГ-Д-160А
• Комплект принадлежностей к УДГ-Д-160А (люнет, гитары, колёса зубчатые, оправка)
• Патрон токарный трёхкулачковый O 100 мм. Ч 7100-0002
• Стол поворотный горизонтально-вертикальный O 250 мм. РКВ 7205-4003
• Стол круглый фрезерный O 250 мм. 61П-17-000 – 1 шт.
• Тиски станочные поворотные чугунные (ширина губок 160 мм.) 7200-0215-02
• Тиски станочные поворотные стальные (ширина губок 160 мм.) 7200-0215-05
• Патрон цанговый с гайкой (SK40) 6151-7042-06
• Втулки переходные (цанги) 6151-7044 (O от 5 до 20 мм, с шагом 0,5 мм., 29 шт.)
• Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4022-01
• Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013
• Втулка переходная (SK40/Морзе 3для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-01
• Втулка переходная (SK40/Морзе 4для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-02
• Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4015
• Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012
• Втулка переходная (SK40/Морзе 3 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-01
• Втулка переходная (SK40/Морзе 4 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-02
• Оправка для насадных торцевых фрез 6222-0112 (O 22 мм.)
• Оправка для насадных торцевых фрез 6222-0114(O 27мм.)
• Оправка для насадных торцевых фрез 6222-0116 (O 32 мм.)
• Оправка расточная 6100-4011-03 (O 40…63 мм.)
• Оправка расточная 6100-4011-04 (O 63…100 мм.)
• Виброопора ОВ-31М (4 шт.)

Кнопки и переключатели пульта управления консольно-фрезерным станком 67к25пр

1. Переключатель «Зажима» — «Отжима» инструмента
2. Толчковая кнопка шпинделя
3. Кнопка — «Пуск» шпинделя
4. Переключатель «Реверс» шпинделя
5. Переключатель координат
6. Кнопка включения подачи по координате » — «
7. Кнопка «Ускоренный ход»
8. Кнопка «Стоп» подачи
9. Кнопка аварийная «Стоп» станка
10. Переключатель включения охлаждения
11. Переключатель «Зажим — Отжим» направляющих
12. Кнопка «Стоп» шпинделя
13. Кнопка включения подачи по координате » «
14. Регулятор величины подач
15. Переключатель подачи 1/1 или 1/10 по показанию лимба
16. Кнопка включения гидравлики

Назначение

Фрезерный широкоуниверсальный станок 67K25ПФ2 предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя.

На станке можно выполнять, также, сверление и рассверливание, долбление, цекование, зенкерование, развертывание, растачивание. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Модель с TNC (Heidenhain) и ручным управлением. На станке возможна обработка деталей по программе в системе прямоугольных координат (X, Y, Z — одновременное перемещени только по одной оси ) горизонтальным или вертикальным шпинделем. Наличие различных приспособлений позволяет производить сверлильные, расточные и долбежные операции.

Общая компоновка широкоуниверсального фрезерного станка 67к25пф2

Инструментальный широкоуниверсальный с ЧПУ фрезерный станок состоит из отдельных сборочных единиц. На чугунном основании закреплена стойка, где монтируются все основные узлы станка. По горизонтальным направляющим стойки перемещается фрезерная бабка, к которой крепятся: вертикальная головка, хобот, коробка скоростей и пульт управления. По вертикальным направляющим стойки перемещается суппорт, а по его горизонтальным направляющим — салазки.

К нижней части стойки крепится двигатель подач. Для расширения технологических возможностей станка к нему прилагается большое количество принадлежностей. К вертикальной базовой плоскости салазок крепятся угловой или универсальный стол, служащие для установки обрабатываемых изделий.

Для делительных работ служат круглый стол и делительная головка, которые могут устанавливаться как на угловом столе, так и на вертикальной плоскости салазок. Для долбежных работ предназначена долбежная головка, которая крепится на фрезерной бабке. Быстроходная головка имеет свой привод и крепится также к фрезерной бабке. Инструмент крепится в конусах шпинделей. Зажим инструмента в фрезерной и вертикальной головках механизирован.

Коробка скоростей

Коробка скоростей собрана в специальном корпусе 4.

Корпус крепится фланцем к торцу фрезерной бабки, а фланцем 9 коробка входит в центрирующее отверстие бабки. Коробка скоростей состоит из четырех валов и блоков зубчатых колес, перемещение которых позволяет сообщать шпинделю восемнадцать различных скоростей. Переключение скоростей осуществляется механизмом переключения.

Для изменения скорости рукоятку переключения скоростей 2 необходимо опустить вниз. При этом диски 10 и 12 под действием пружины II разводятся. При повороте грибка набора скоростей 3 и связанных с ним дисков изменяется положение отверстий дисков относительно пальцев 13, чем производится подготовка для переключения скоростей.

Затем рукояткой переключения 2 диски сводятся в первоначальное положение. Тогда пальцы 13, перемещаясь, при помощи рычагов переведут блоки шестерен коробки скоростей. При переключении возможно, что торцы зубьев, зацепляемых шестерен, совпадут и диски не сведутся. В этом случае необходимо нажать кнопку «Толчок» на пульте.

При переключении скоростей (при отводе дисков) вращение автоматически прекращается.

Цилиндр 5, тарельчатые пружины 6, труба 7 и шомпол 8 предусмотрены для механизированного зажима инструмента. Зажим осуществляется тарельчатыми пружинами б, а отжим — гидроцилиндром 5 при включении гидравлики.

Бабка фрезерная

Фрезерная бабка (рис. 6.6) снабжена прямоугольными направляющими и перемещается по горизонтальным направляющим стойки. В передней части бабки монтируется горизонтальный шпиндель, который приводится во вращение коробкой скоростей, закрепленной фланцем в задней части бабки.

К торцу бабки крепится кронштейн 2, в нижней части которого закреплен ходовой винт 5, обеспечивающий поперечное перемещение бабки. На кронштейн 2 крепится главный привод с двигателем 4 и поликлиновой передачей, передающей вращение на коробку скоростей жесткой муфтой 3.

Шпиндель горизонтальный

Шпиндель I монтируется в корпусе бабки фрезерной и получает вращение от коробки скоростей. Передняя и задняя опоры шпинделя — двухрядный роликовый подшипник с коническим отверстием 2 и 4. Осевые нагрузки воспринимаются упорными подшипни 3.

Суппорт станка

Суппорт служит для продольного и вертикального перемещения основного стола механически или вручную. Механическая подача стола осуществляется ходовыми винтами I и 16, получающими вращение при включенных муфтах, от приводного вала 2. Вручную стол перемещается от маховика 12, а суппорт — от маховика II.

Перемещение суппорта контролируется линейкой и лимбом с ценой деления 0,02 мм.

Стойка

Стойка 17 установлена на основании 12 и представляет собой отливку коробчатого сечения, на которой размещены основные узлы станка, связанные между собой кинематическими звеньями. В задней нижней части стойки на плите 15 размещен двигатель 14, вращение от которого через зубчатую пару 13-16, вал 7, муфту II и коническую пару 9-8 передается валу 6.

Общий вид фрезерного станка 67к25ф1

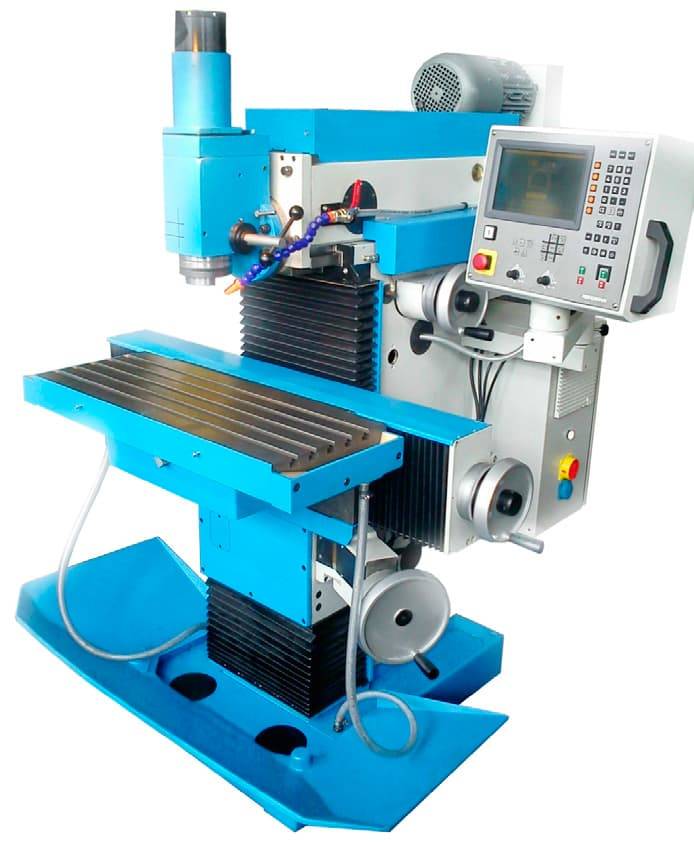

Фото широкоуниверсального фрезерного станка 67к25

Перечень органов управления фрезерным станком 67к25пр, 67к25ф1, 67к25ф2

1. Рукоятка перемещения гильзы
2. Кольцо установки перемещения гильзы на размер
3. Диск набора скоростей
4. Рукоятка переключения скоростей
5. Рукоятка зажима гильзы
6. Рукоятка зажима корпуса маховика
7. Маховик поперечного перемещения бабки
8. Маховик вертикального перемещения суппорта
9. Маховик продольного перемещения салазок
10. Пульт управления
11. Блок THC I35 (LjUMO-PNC-63)

Перечень составных частей широкоуниверсального фрезерного станка 67к25пр

1. Поддон — 67К25ВФ1.0.80.000
2. Защита — 6725В.030.000-02
3. Суппорт — 67К25ВФ1.3.30.000
4. Стойка — 67К25ВФ1.7.40.000-02
5. Гидрокоммуникация — 67К25ВФ1.070.000-02
6. Гидростанция — 67К25ВФ1.071.000-04
7. Электрооборудование — 67К25ПР.9.00.000
8. Привод — 67К25ВФ1.6.62.000-06
9. Коробка скоростей — 6725В.6.10.000-08
10. Система отсчета — 67К25ПР.040.000
11. Бабка фрезерная — 67К25ВФ1.6.60.000-01
12. Шпиндель горизонтальный — 6725В.6.30.000-06

Перечень съемных частей и принадлежностей фрезерного станка 67к25пр

1. Хобот — 67К25ВФ1.6.60.012
2. Головка фрезерная — 6725В.4.40.000-03
3. Стол угловой горизонтальный — 67К25ВФ1.5Л0.000-01
4. Головка быстроходная — 6725В.4.30.000-01
5. Головка долбежная — 6725В.4.70.000
6. Приспособление для нарезания спиралей — 6725В.5.40.000
7. Делительная головка — 5П.85.001
8. Стол круглый делительный — 6А75В.84.001
9. Тиски универсальные — 6A75B.89.00I
10. Шкаф инструментальный — 6П.55.00.000
11. Угловой универсальный стол — 6П82.001
12. Универсальное магнитно-зажимное приспособление — 676П.89.000
13. Тиски — 7200-0210 ГОСТ 14904-80

Посадочные и присоединительные базы станка 67к25

Стол фрезерного станка 67к25

Шпиндель фрезерного станка 67к25

Пульт управления консольно-фрезерным станком 67к25пр

Пульт управления консольно-фрезерным станком 67к25

Расположение органов управления фрезерным станком 67к25пр, 67к25ф1, 67к25ф2

Расположение органов управления фрезерным станком 67к25

Расположение составных частей фрезерного станка 67к25

Расположение основных узлов фрезерного станка 67к25

Сведения о производителе фрезерного широкоуниверсального станка 67к25

Фрезерный широкоуниверсальный инструментальный станок 67К25 выпускался предприятием — Вильнюсский станкостроительный завод «Комунарас» и Иркутский станкостроительный завод.

Литовский станкозавод «Комунарас» (после распада СССР — компания «АО Вингряй» AB Vingriai) основан в 1959 году, начав с настольно сверлильных и универсальных фрезерных станков модели 675.

В 1998 году компания объединилась с вильнюсским заводом«Шлифавимо стаклес», производящим универсальные круглошлифовальные станки.

Стойка

Стойка 17 установлена на основании 12 и представляет собой отливку коробчатого сечения, на которой размещены основные узлы станка, связанные между собой кинематическими звеньями. В задней нижней части стойки на плите 15 размещен двигатель 14, вращение от которого через зубчатую пару 13-16, вал 7, муфту II и коническую пару 9-8 передается валу 6.

Суппорт станка

Суппорт служит для продольного и вертикального перемещения основного стола механически или вручную. Механическая подача стола осуществляется ходовыми винтами I и 16, получающими вращение при включенных муфтах, от приводного вала 2. Вручную стол перемещается от маховика 12, а суппорт — от маховика II.

Перемещение суппорта контролируется линейкой и лимбом с ценой деления 0,02 мм.

Схема кинематическая фрезерного станка 67к25

Кинематическая схема фрезерного станка 67к25

Схема кинематическая фрезерного станка 67К25. Смотреть в увеличенном масштабе

Схема расположения электрооборудования на фрезерном станке 67к25пр

Схема расположения электрооборудования на фрезерном станке 67к25

Схема расположения электрооборудования на фрезерном станке 67К25пр. Смотреть в увеличенном масштабе

Схема электрическая принципиальная фрезерного станка 67к25

Схема электрическая принципиальная фрезерного станка 67к25

1. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

2. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

3. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

4. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

5. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

6. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

7. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

8. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

9. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

10. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

11. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

12. Схема электрическая принципиальная фрезерного станка 67к25. Смотреть в увеличенном масштабе

Технические характеристики фрезерного станка 67к25

Шпиндель горизонтальный

Шпиндель I монтируется в корпусе бабки фрезерной и получает вращение от коробки скоростей. Передняя и задняя опоры шпинделя — двухрядный роликовый подшипник с коническим отверстием 2 и 4. Осевые нагрузки воспринимаются упорными подшипниками 3.

Электрооборудование станка модели 67к25пр

На станке установлены:

1. Двигатель гидравлики M1
2. Электронасос СОЖ М2
3. Электродвигатель шпинделя М3
4. Электродвигатель постоянного тока для перемещения рабочих органов

По желанию заказчика станок может комплектоваться быстроходной головкой с электродвигателем М4.

В управлении станком использованы следующие величины напряжений:

• Силовая цепь 3-50 Гц 380 В
• Цепи управления переменного тока 110 В 50 Гц
• Цепи управления и сигнализации постоянного тока 24 В
• Цепь местного освещения 24В 50 Гц

Управление станком производится от кнопок и переключателей, расположенных на пульте управления, который подвижным кронштейном крепится к стойке станка. Электроаппаратура расположена в отдельно стоящем шкафу. На правой боковой стенке электрошкафа установлен автоматический выключатель QI типа АЕ-2033 для подключения и отключения станка к питающей цепи.

На исполнительных органах (столе, суппорте, фрезерной бабке) установлены аварийные микровыключатели S18, S21-стол; S19; S22 -суппорт; S20, S23 -фрезерная бабка для ограничения хода в крайних положениях .

Муфты включения перемещения стола и суппорта УЗ, У4 расположены в суппорте, муфта перемещения фрезерной бабки У5 — в стойке.

Первоначальный пуск. При первоначальном пуске станка необходимо прежде всего проверить надежность заземления и качество монтажа электрооборудования внешним осмотром. После осмотра на клеммных наборах в шкафу управления отключить провода питания всех электродвигателей.
