Основные этапы работ
На токарном станке мастер вытачивает толстостенную втулку, которая в данном случае выступает в качестве направляющей для штока. Эту втулку надо приварить к верхней части стойки. На конец штока мастер надевает маховик (штурвал), который можно, к примеру, снять с какого-нибудь старого токарного станка. Либо же можно его просто купить в магазине.
Ну а дальше дело, как говорится, за малым. Необходимо накрутить на шток сверлильный кулачковый патрон, вставить в него метчик нужного диаметра, после чего можно приступать к нарезанию резьбы в заготовках. Подробно о том, как изготовить своими руками простой резьбонарезной станок для домашней мастерской или гаража, смотрите в видеоролике на сайте.
Основные параметры современных агрегатов
Группа резьбонарезного оборудования отличается от станков фрезерной или токарной категории, так как на них не происходит изменение качества поверхности или ее формы, а образовываются канавки с требуемыми размерами, которые и задают резьбовой тип. Станки характеризуются следующими параметрами:
- разброска диаметров обрабатываемых заготовок для болтовой резьбы и ее шагов;
- разброска диаметров труб для выполнения резьбы и их шагов;
- в соответствии с нормами и ГОСТами определен класс точности;
- протяженность нанесения резьбы, ее зависимость от диаметра конструкции;
- угол наклона и параметры наибольшей возможной фаски;
- тип резьбового рисунка.
Высокопроизводительное оборудование позволяет точно настроить параметры. Но при выборе и покупке станка нужно определиться с другими характеристиками, которые отличаются при выборе проводимых работ. Чтобы агрегат работал с наименьшими потерями и развивал высокую производительность, играют роль следующие показатели:
- Мощность станка для производственных целей должна быть до 2,2 КВт, такие агрегаты используют в поточном производстве больших партий товара. Для кустарного изготовления маленьких партий труб используют станки с минимальным показателем мощности — 750 Вт.
- Частота оборотов шпинделя является показателем, который исходит из показателя мощности, и от него зависит скорость работы. Диапазон показателей колеблется в пределах от 28 до 520 вращений в минуту. У профессионального оборудования предусмотрено, как минимум три скорости, которые могут переключаться при необходимости. Для небольших мастерских приобретают маломощные станки со скоростью вращения шпинделя 28 оборотов за минуту.
- Диапазон размера деталей, с которыми работает агрегат и разброс возможной протяженности резьбы. Такой параметр определяет тип заготовок, например, для нарезки на болтах подойдет размерность 3−16 мм или 8−24 мм. Промышленная обработка труб большого диаметра отличается другими показателями.
- Вес станка определяет, является агрегат переносным или стационарным. Минимальный вес устройства для резьбового нанесения имеет вес 50 кг, он легко переносится или перевозится.
[custom_ads_shortcode2]
Что потребуется:
- стальная арматура большего диаметра, чем размер метчика;
- токарный станок;
- набор токарных резцов;
- сверла 4 и 6,5 мм;
- наждак;
- горн или газовая горелка.
Выбор подходящего режущего инструмента для самодельного отрезного станка из болгарки
Угловая шлифовальная машина является основной узловой частью станка для работы с металлом. Специалисты не рекомендуют для этих целей использовать малый инструмент, который имеет мощность не более 500-600 Вт. В таких болгарках отрезные диски имеют диаметр не более 12,5 см.
Полезный совет! Вместо сварки для фиксации деталей, можно использовать резьбовые соединения, однако они менее надежны и не смогут обеспечить необходимый уровень прочности.
Тщательно подходить к выбору болгарки нужно еще и потому, что на рынке присутствует большое разнообразие конструкций. Так как данный электроинструмент не является полностью унифицированным, строительство станка будет осуществляться под определенную модификацию и размеры угловой шлифовальной машины.
Если станок сломается, выполнить установку другой болгарки может быть не только проблематично, но и невозможно. Придется переделывать маятник и все крепления. Поэтому стоит выбирать инструмент из ассортимента крупных и уже проверенных компаний, например, Bosch или Makita.
Делаем самодельные станки и инструменты своими руками
В разделе «Станки своими руками и инструменты» собрана информация для любителей мастерить полезное своими руками. Для этого необходимы станки и инструменты, которые можно сделать самому в домашних условиях. Мы предлагаем различные идеи станков и приспособления к ним, созданные нашими читателями-умельцами и любезно согласились поделиться со всеми на страницах нашего сайта.
При сборе станков своими руками, чертежи, схемы, видео, выложенное в данном разделе, поможет не ошибиться с этапами изготовления самодельных инструментов. Здесь найдутся пошаговые описания для создания станка по дереву, станка по металлу и др. своими руками. Вы узнаете, как сделать станок из подручных материалов из хлама, который найдется в любом гараже. Сверлильный станок, гибочный станок, деревообрабатывающие станки, станки ЧПУ, токарный станок по дереву и металлу – это только небольшой список того, что покупать не обязательно а можно сделать самому а мы вам в этом поможем.
Особое внимание мы уделили технике безопасности, которую необходимо соблюдать обязательно при использовании самодельного оборудования.
Уважаемые умельцы, присоединяйтесь к нам, поделитесь своими достижениями и познаниями того, как сделать инструменты, станоки своими руками. Делайте видеоролики, фотографируйте как вы это делаете! Результаты ваших трудов станут наглядными пособиями для тех, кто делает станок впервые.
Дополнительные параметры
В каждом станке конструкторами заложены удобные дополнительные функции, в зависимости от них резьбонарезное оборудование делится на типы:
- Простые устройства, предназначенные только для операции резьбования, остальная работа (перемещение труб, установка упора, фиксация и другие) выполняется работником. Эти станки размещает мастер в небольшом помещении для разовых работ по ремонту авто и разных слесарных работ.
- Автоматическое оборудование позволяет свести работу к установке заготовки и включению кнопки пуска. Такие агрегаты совмещают основную функцию с дополнительным сверлением отверстий, которые могут иметь диапазон диаметров от 2,5 до 30 мм.
Исполнительный инструмент может располагаться в станке вертикально или горизонтально. В первом случае, который встречается наиболее часто, нарезание происходит с помощью метчика. Горизонтальное расположение режущего инструмента используется для создания резьбового соединения на газопроводных и водопроводных трубах.
Для наружной резьбы применяются плашки, винторезные головки, резьбовые резцы. Внутренняя резьба нарезается метчиками и специализированными резцами. Крупные производственные цеха используют вихревые головки для создания деталей в виде одноразовых и многоразовых винтов. С помощью современного оборудования создают типы резьбы:
- метрическую или дюймовую на трубах;
- коническую и цилиндрическую;
- трапецевидную.
С помощью дополнительных приспособлений задают несколько типов нарезки, варьируют разные формы, выбирают шаг и наклон резьбовых витков. В станках предусмотрена для этого возможность смены рабочего исполнительного инструмента. В некоторых агрегатах ставят самоцентрирующиеся резцы с острозаточенными роликами для резки труб в требуемый размер. Для их изготовления берут специально закаленные высокопрочные стали для длительной работы.
[custom_ads_shortcode3]
Изготовление дискового отрезного станка по металлу своими руками: порядок действий
При изготовлении станка, предназначенного для работы с металлом, действия выполняются в следующем порядке:
- Подготавливаются защитные кожухи, которые будут устанавливаться на приводной ремень, а также отрезной диск.
- Устанавливается мотор. В качестве соединительной детали между валом режущего элемента и двигателем выступает приводной ремень.
- Изготавливается вал, на который будет закрепляться шкив привода, а также устанавливаться отрезной диск. Узел подлежит сборке и последующему монтажу на маятник. В этом случае в роли маятника выступает подвижная верхняя часть конструкции, где размещается режущий элемент и мотор.
- Изготавливается вал для крепления маятника.
- Выполняется рама для установки станка. На ней будет закрепляться искроуловитель и заготовка.
- Маятник устанавливается на раму.
- Выполняется монтаж электрической проводки.
- Осуществляется пробный пуск инструмента и наладка оборудования.
Изготовление отрезного станка из болгарки своими руками: чертежи, технология
Конструкции отрезных станков, изготовленных на основе болгарки, бывают двух видов (в зависимости от размещения болгарки).
В первом случае получается станина, на которой очень жестко зафиксирована угловая шлифовальная машина. Над рабочей поверхностью возвышается только диск, для которого в столе имеется специальная прорезь. Такой станок действует по принципу циркулярной пилы.
Обратите внимание! В процессе работы с таким станком приходится самостоятельно передвигать заготовку, из-за чего теряется точность работы. К тому же этот процесс может быть небезопасным, поэтому чертежи со скрытым типом размещения болгарки не пользуются высоким спросом.
Второй вариант предполагает, что заготовка остается в неподвижном состоянии, а режущий элемент перемещается. Благодаря тому, что шлифовальная машина располагается сверху столешницы, для распила деталей не требуется прилагать серьезных усилий.
Используемое оборудование
Еще в недавнем прошлом использовались специальные агрегаты для точки валов, других деталей, нарезания резьбы, различные параметры получались на полуавтоматах, качество работы постепенно становилось выше, так как разрабатывалась дополнительная оснастка для упрощения процесса. Сегодня методов для выполнения процесса существует множество:
- для изготовления внутренней и наружной резьбы разного профиля разработаны токарно-винторезные станки;
- сконструированы сверлильные станки для работы метчиком, гребенками, накаткой, плашкой, резьбонарезными головками, фрезерованием.
Принято условное разделение оборудования по следующим признакам:
- тип расположения инструмента;
- заготовка или инструмент остается неподвижным во время нарезки;
- степень использования автоматики и ручного труда;
- вид применяемого инструмента.
https://www.youtube.com/watch?v=toeyP6WifeA
[custom_ads_shortcode1]
Маленький настольный сверлильно-резьбонарезной станок.
Ну как хотите, пусть такие фото будут.
А что Вас не устраивает?
Это реальные фото реального станочка, отличное качество фото коробит?
Милее душе расфокусированные фото не пойми чего с муаром и шумами?
А есть ли механизированная подача ?
Для сверления плат удобно когда сверло само подаётся по нажатию педали например.
Ermak333, воо, Юра, смотри какая идея, под ногу педальку, на подачу по Z маленький шаговичек.
Педальку нажал — сверло опустилось, отпустил педальку — поднялось, руки свободны.
Изменено 04.03.2022 12:28 пользователем Tamtek
§
В настоящий момент я готов только нарезать любые детали из акрила, по моим или вашим чертежам. Полный цикл изготовления станков не планировался в принципе, тем более что совершенно не ясен спрос в этом сегменте рынка. Да и своих основных дел выше крыши:)
Не могу, не позволяет воспитание фотографа:) Тем более, если есть возможности.
Чуть позже, как сподоблюсь, сделаю маленькое видео по нарезанию резьбы. Опять же, при случае и при наличии времени. Если кто не верит, что это реальные фото, а не 3D графика, то это не мои проблемы:) Я это выставил не для собирания лайков, а для тех, кому интересно.
§
Необходимые принадлежности
Чтобы не отвлекаться от работы, следует приобрести, найти и подготовить:
- две пластины черного металла размером 150×120×20 мм с отверстием по центру сверху диаметром 30 мм;
- два стальных диска диаметром 200 мм, толщиной 10 мм с односторонней ступицей с наружным диаметром 40 мм и внутренним отверстием 25 мм с тремя радиальными отверстиями с резьбой М8;
- две медные или латунные втулки с наружным и внутренним диаметром, соответственно 30 мм и 25 мм для запрессовки в отверстия пластин 150×120×20 мм;
- заготовка для главной оси из стали длиной 400 м и диаметром 25 мм после обточки;
- два отрезка трубы длиной 100 мм и диаметром: наружным – 40 мм, внутренним – 25 мм;
- два стальных стержня длиной 300 мм и диаметром 25 мм (окончательный размер) с глухим отверстием на одном конце с резьбой М10;
- одна стальная пластина шириной 180 мм, высотой 150 мм, толщиной 8 мм с треугольной выемкой в центре сверху для выхода метчика и двумя отверстиям по краям снизу под болты М10;
- два стальных уголка 35×35 мм длиной 150 мм с двумя отверстиями по краям под болт М8;
- два стальных уголка 35×35 мм длиной 500 мм со скошенными под 45о торцами;
- то же длиной 400 мм;
- лист из стали размером 500×400×3 мм;
- переключатель электродвигателя;
- патрон цанговый зажимной от электрической дрели;
- метизы (болты, гайки, шайбы на М8 и М10).
[custom_ads_shortcode1]
Оборудование и инструменты
Для подготовки деталей и сборки резьбонарезного станка нам понадобится:
- токарный станок;
- гриндер;
- тиски слесарные;
- сварочный аппарат;
- ключи гаечные;
- кернер и молоток;
- масленка со смазочным маслом;
- жидкость для обезжиривания поверхностей;
- краска;
- краскопульт и др.
[custom_ads_shortcode2]
Отрезной станок по металлу своими руками: рекомендации по созданию
Дисковые отрезные станки представляют собой инструменты, в основе конструкции которых имеется специальная платформа или рама, изготовленная из металла. Сам станок укомплектован деталями, обеспечивающими надежную фиксацию материала в определенном положении под необходимым углом в процессе его раскроя.
В качестве режущего элемента в таких конструкциях используется диск, изготовленный из быстрорежущей стали. Ее еще называют твердосплавной. Также может использоваться для нарезки металла круг с покрытием в виде абразивного материала. Режущий элемент приводится в движение благодаря электрическому двигателю с ременной или зубчатой передачей.
Обратите внимание! В маломощных вариантах инструмента допускается использование режущего элемента, установленного напрямую на вал электрического мотора. В других случаях такое применение диска может быть опасным.
У дисковых станков встречается три различных подачи режущего компонента:
- нижняя;
- маятниковая;
- фронтальная.
По количеству режущих элементов станки бывают:
- одноголовочными – в комплектацию устройства включен только один режущий диск, поэтому при необходимости замены операции производится переналадка режущей кромки в соответствии с новой задачей;
- двухголовочными – конструкция дает возможность работать сразу с двумя инструментами, благодаря чему увеличивается КПД. В таких станках одна головка находится в фиксированном положении и сохраняет стабильность, вторая головка может передвигаться. Двухголовочные конструкции могут осуществлять работу автоматически.
Принципы создания станка для нарезки металла
Схема изготовления самодельного станка подчиняется определенным принципам, их нужно учесть перед тем, как браться за дело:
- выбор оптимального угла резки. Допустимый диапазон находится в пределах 45-90°. В большинстве случаев специалисты отдают предпочтение резке под прямым углом;
- диаметр отрезного диска подбирается с учетом того, с какими материалами в будущем будет работать мастер на этом станке. Чем больше диаметр режущего элемента, тем проще будет справиться с нарезкой толстого металла;
- при проектировании и составлении чертежей обязательно учитываются такие показатели, как габариты будущего станка и его вес. На эти значения оказывают непосредственное влияние материалы, из которых будет изготавливаться оборудование. Значение имеет и компоновка деталей.
Обратите внимание!При составлении чертежей особое внимание следует уделить виброопорам, которые устанавливаются на ножки.
Процесс изготовления метчика
Перед тем как начать делать метчик, нужно сначала прикинуть размеры, продумав хотя бы приблизительный чертеж его торцевой части. Ее окружность составит 14 мм в диаметре. Чтобы сделать грани по ее краю нужно просверлить 3 отверстия с одинаковым интервалом. Их диаметр составит 6,5 мм. Таким образом, заготовка должна быть диаметром не менее 19 мм, но лучше 21-22 мм.
На токарном станке необходимо проточить заготовку до расчетного диаметра, в данном случае 22 мм, и обрезать ее на необходимую длину. После этого один из торцов выравнивается и на нем намечается резцом неглубокая канавка диаметром 14 мм.
Подровняв заготовку нужно зажать ее в патроне полностью и процарапать чертилкой 3 продольные метки по левому краю каждого кулачка.
Затем необходимо просверлить на торце заготовки 3 отверстия с центрами расположенными в канавке. Для этого необходимо разжать патрон и поменять его кулачки местами. Это нарушит его центровку, и при сжатии 2 кулачка будут сходиться вместе, а один оставаться в стороне. Зажав в патроне заготовку можно добиться ее смещения.
Это позволит сделать сдвиг при сверлении 3-х торцевых отверстий. При установке заготовки и последующем смещении можно будет ориентироваться по продольным царапинам. Отверстия сначала делаются тонким сверлом, а потом рассверливаются до 6,5 мм. Центр отверстий должен находиться на линии круглой канавки диаметром 14 мм на торце.
После сверления требуется перевернуть заготовку и проточить ее хвостовик под диаметр имеющегося держателя метчиков. Затем протачивается уже сторона с отверстиями до диаметра 16 мм. Сразу же на ней снимается фаска.
Далее, поскольку это метчик М14, на заготовке нарезается резьба с шагом 2 мм. Закончив с резьбой нужно проточить хвостовик на наждаке под квадрат метчикодержателя.
После этого край метчика с началом резьбы разогревается докрасна в гоне или горелкой и окунается в воду. Таким образом весь он не закалиться, поэтому с меньшей вероятностью сломается при работе.
После закалки нужно проточить на метчике заходы, чтобы он мог вкручиваться в заготовку с отверстием 14 мм.
Полученный инструмент можно использоваться для нарезки резьбы практически в любых заготовках.
Поскольку он все же сделан не из совсем подходящей стали, то понемногу стирается при работе с черными металлами, но прослужит не меньше покупных аналогов из Китая.
Процесс подготовки деталей и сборки станка
Некоторые детали полностью готовы к сборке, другие требуют еще некоторой доработки.1. На гриндере окончательно доводим (убираем заусенцы, скругляем и шлифуем) все грани и поверхности пластин 150×120×20 мм, которые будут в станке выполнять основную силовую функцию, придавая постоянство размерам и необходимую жесткость системе в целом.
2. Зажимаем медные втулки в патрон токарного станка и доводим посадочный диаметр до размера, который гарантированно обеспечит их закрепление с натягом в предназначенных для них отверстиях. 3. Запрессовку втулок производим с помощью слесарных тисков, добиваясь их полной посадки в предназначенные для них отверстия, пока плечики втулок не упрутся в поверхность пластин.
4. Устанавливаем заготовку для главной оси станка на токарный станок. Чтобы обеспечить минимальное радиальное биение заготовки при обточке, снимаем заднюю опору токарного станка и на ее место временно ставим патрон с центровочным сверлом и, включив станок, выполняем на торце заготовки углубление для задней опоры токарного станка.
5. Производим наружную обточку заготовки, контролируя с помощью штангенциркуля диаметр, чтобы не прослабить будущую главную ось. Добившись заданного размера, проверяем свободное скольжение оси по втулке силовой опоры резьбонарезного станка. Если оно недостаточное, включаем токарный станок и притираем втулку к оси.
6. Обтачиваем рабочий конец оси под посадочное место цангового патрона, обезжириваем его с помощью соответствующей жидкости и закрепляем патрон.
7. Выравниваем обточкой на токарном станке поверхности дисков, которые будут взаимодействовать с обрезиненной ведущей втулкой, и добиваемся требуемого диаметра отверстия в ступице. Точность проверяем, вставляя ось и, проворачивая ее, с одновременным осевым перемещением. Эти движения должны совершаться без заедания и заклинивания.
8. По периметру основания станка укладываем уголки, стыкуем их в углах и привариваем между собой и к листу основания.
9. На один край основания устанавливаем главную ось с двумя опорами, между которыми располагаются два ведомых диска для рабочего и холостого хода. Примериваем направляющие с трубками и электродвигатель с насаженной на его ось фрикционной (обрезиненной) втулкой.
10. Еще раз проверяем правильность и точность компоновки и с помощью сварочного аппарата привариваем силовые опоры главной оси к основанию станка. После этого еще раз проверяем свободу вращения оси в опорах и ее ход вперед-назад.
11. С наружных сторон лицевой силовой опоры в местах сопряжения с основанием заподлицо с ее передней кромкой привариваем цилиндрические направляющие, по которым будут передвигаться направляющие стержни.
12. Размечаем полки уголков под электродвигатель, намечаем кернером места отверстий для крепления мотора и сверлим их под болты М8. Устанавливаем уголки с закрепленным на них двигателем, выверяем точность установки (перпендикулярность оси двигателя к главной оси станка) и привариваем уголки к основанию.
13. Затем вновь разбираем компоновку станка и окрашиваем детали, исключая взаимодействующие между собой (ось, втулки, направляющие, рабочие поверхности дисков и т. д.
). Даем краске высохнуть и приступаем к окончательной сборке станка, смазывая трущиеся поверхности машинным маслом. 14.
Закрепляем по выверенному месту электродвигатель, устанавливаем на место направляющие. Прикручиваем к их лицевым торцам панель с прорезью для метчика. Затягиваем болты крепления дисков к главной оси от продольного смещения, слегка прижимая их к ведущей фрикционной втулке.
15. Собираем и закрываем крышку переключателя электродвигателя. Резьбонарезной станок полностью готов к работе.
16. Проверяем его работоспособность, поочередно нарезая резьбу в отверстиях под М5, М6 и М8,предварительно смазывая метчики. При надавливании на опорную поверхность деталью, в которой сверлится резьба, инструмент вращается вправо и нарезает резьбу. При оттягивании детали с нарезанной резьбой, метчик начинает вращаться влево и выходит из зацепления с полученной резьбой.
[custom_ads_shortcode3]
Разновидности резьбонарезных станков
Станки для нарезания резьбы делятся по группам:
- ручные — с небольшой массой, не требуют специальной квалификации работника, но служат для нарезки резьбового соединения на трубах диаметром не больше 50 см;
- электрические — громоздкие и тяжелые, сложной конструкции, но в работе надежные и аккуратные, они распространены в производстве. Разработаны компактные модели с небольшой функциональностью и массой 60 кг, более мощные агрегаты весят под 250 кг;
- в работе автоматического оборудования от оператора требуется грамотно задать параметры резьбы, включить станок и отслеживать процесс на программном контролирующем устройстве, такие станки используют в поточном производстве большого количества труб.
Для нарезки применяют станки:
- резьбонакатные;
- резьбофрезерные;
- резьбошлифовальные.
[custom_ads_shortcode1]
Расчет длины ремня для самодельного отрезного станка по металлу своими руками
Для выполнения этих расчетов потребуются следующие данные:
- параметры ведущего шкива (радиус);
- расстояние, разделяющее центральные точки шкивов;
- параметры ведомого шкива (радиус).
Имея 2 шкива с размерными параметрами 13 см и 6,5 см, можно произвести необходимые расчеты. Поскольку расстояние между центрами этих элементов поддается изменению (так как требуется приводить ремень в состояние натяжения), в качестве примера будет взят отрезок длиной 50 см.
Теперь нужно посчитать 1/2 окружности каждого из шкивов. Поскольку приводной ремень проходит между ними дважды к этому значению необходимо добавить удвоенное расстояние между центральными точками.
Первый шкив (длина окружности):
3,14 (число π) х 3,25 см = 10,20 см
Второй шкив (длина окружности):
3,14 (число π) х 6,5 см = 20,41 см
Приводной ремень (необходимая длина):
20,41 см 10,20 см 50см х 2 = 13,06 см
Полезный совет! Чтобы получить более точный результат, следует произвести расчеты с максимальным и минимальным расстоянием между центральными точками шкивов и выбрать среднее значение.
Чтобы самостоятельно изготовить конструкцию станка для работы с металлом, следует подготовить необходимый инструментарий.
Обязательный набор инструментов и материалов включает:
- аппарат сварочный;
- металлический уголок (стальной);
- швеллер и цепь;
- кнопку для включения/выключения;
- подшипники;
- вал и электрический мотор;
- электродрель;
- листовая сталь для создания рабочей поверхности;
- короб для размещения электрических компонентов станка.
Расчет шкива для самодельного отрезного станка по металлу
Расчет диаметра шкивов осуществляется с учетом вращательной скорости диска и других параметров. Если предположить, что мощность двигателя будет составлять не менее 300 Вт, вращательная скорость диска будет равняться минимум 3000 об./мин., а его размер в диаметре – 40 см.
Полезный совет!В процессе нарезки металла гайка в зоне фиксации диска может отворачиваться. Чтобы этого избежать рекомендуется располагать шкивы привода с левой стороны, а сам диск на валу – справа.
Обычно диски маркируются производителем, который наносит на изделие максимально допустимое значение вращательной скорости. В этом случае показатель составляет 4400 об./мин. Поэтому допускается выбор любой скорости в пределах 3000-4400 об./мин.
Данные для расчетов:
- вращательная скорость мотора – 1500 об./мин.;
- диаметр шкива, предназначенного для установки на вал, – 6,5 см;
- вращательная скорость диска – 3000 об./мин.
Расчет выполняется в следующей последовательности:
- Устанавливаем длину вала по периметру. Для этого число π, которое равняется 3,14 умножаем на размер диаметра: 3,14 х 6,5 = 20,41 см (длина вала по периметру).
- Полученное значение умножается на необходимое количество оборотов: 20,41 х 3000 об./мин. = 61230 см/мин.
- Результат необходимо разделить на количество оборотов двигателя: 61230 см/мин/1500об./мин. = 40,82 см (длина шкива для двигателя по периметру).
- Полученное значение делится на число π: 40,82 см/3,14 = 13 см (необходимый размер шкива).
Резьбонакатные
Принцип работы состоит в пластической деформации поверхности без удаления стружки. Установленная заготовка прокатывается между инструментами плоской или круглой формы и сдавливается. Металл под давлением заполняет впадины между прочными витками рабочего инструмента, и создается резьба.
В качестве рабочего инструмента для накатывания используют резьбовые сегменты, плашки, ролики. Процесс накатывания выполняется на резьбонарезных станках для труб полуавтоматического и автоматического действия, иногда используют револьверные и токарные агрегаты. Делают дюймовую и метрическую резьбу с круглыми, треугольными, тангенциальными профилями.
[custom_ads_shortcode2]
Резьбофрезерные
Производительный метод широко используется в промышленности, используются специальные станки с установленными на них гребенчатыми и дисковыми фрезами. Применяет принцип формообразующего продвижения. Заготовка вращается медленно (подача круговая), согласованно с ней перемещается продольно подаваемая фреза, что позволяет нарезать резьбу с большим шагом на довольно протяженном участке. Требуется строгое согласование одновременных подач.
Гребенчатые фрезы (представлены в виде набора дисковых фрез) используются для нарезки мелких резьб сразу по всей длине. Одновременное формирование витков значительно ускоряет работу по нарезке внутренней и наружной резьбы в трубах, при этом наименьшая длина гребенчатого инструмента должна быть на два-три шага длиннее прогнозируемой резьбы.
[custom_ads_shortcode3]
Резьбошлифовальные
Шлифование резьбы используют в процессе изготовления рабочего инструмента для нарезания резьбы, резьбовых калибров, роликов накатки, червячных фрез, ходовых винтов для серийного и мелкосерийного производства. Процесс шлифования происходит с использованием многониточных и однониточных абразивов.
Профиль на кругах нанесен в соответствии с профилем впадины изготавливаемой резьбы. Абразив во время работы совершает круговое движение, а заготовка движется продольно с поворотом на шаг. Технология позволяет получить резьбовой инструмент высокой точности с различными параметрами длины и профиля.
Шлифование резьб многониточными абразивами производят продольной подачей в комплексе с врезным шлифованием. Оси заготовки и круга располагают параллельно, способ использует для производства резьбового инструмента с короткой резьбой и нарезкой кольцевых витков.
Купить резьбонарезной станок можно, исходя из рабочих параметров и технических характеристик модели. Выбор на станкостроительном рынке широкий, ниже приведены некоторые модели, пользующиеся популярностью:
- Резьбонарезной станок TURBO — 400 2V до 2″ стоит в пределах 65 тыс. 120 рублей, оснащен быстрооткрывающейся головкой для нарезки, используется для формирования резьбы в условиях большого производства, резки труб, зенковки. Применяется для ремонта и сервиса в мастерских, производственных цехах, протяжке отопительных и водяных трубопроводов.
- Станок для нарезки TURBO — 500 до 2″ по цене 125 тыс. 800 рублей является автоматом, оснащен самооткрывающейся нарезной головкой, используется для высокопроизводительной работы, условия эксплуатации аналогичны предыдущей модели.
- Резьбонарезной агрегат РОПАУЭР R 50 стоит 180 тыс. 250 рублей, используется для высокопродуктивной быстрой нарезки резьбы, отличается точностью и надежностью в эксплуатации, оснащен универсальной головкой. Нашел применение в производственных цехах, на стройке, при монтаже трубопроводов, в мастерских.
- Станок для нарезки резьбы на трубах до 2″ по стоимости около 228 тыс. 250 рублей идеально работает в условиях мастерской или заготовительного участка, его мощность составляет 1100 Вт, обороты — 38 в минуту. Небольшие размеры: 1,1×0,65×1,15 м при весе 57,7 кг.
- Станок для нарезки резьбы Компакт стоит в продаже 327 тыс. 830 рублей, предназначен для обработки труб от 1/8 до 2 дюймов и болтов от 6 до 52 миллиметров. Мощность двигателя составляет 1700 Вт. Шпиндель вращается со скоростью 38 поворотов в минуту, весит агрегат 52 килограмма.
- Станок для нарезки Торнадо REMS является высокопроизводительным и надежным агрегатом, используется для труб (1/16″)16—63 мм 1/8″ – 2″, болтов 10—60 мм, ¼″ – 2″, (6), режет трубы, снимает грант, накатывает желобки, применяется в производстве ниппелей, Устанавливается на производственных металлообрабатывающих площадках, монтажных полигонах.
- Станок РОБОТ-2 нарезает ниппели на трубах диаметром до 2″, резьбу, снимает грант, предназначен для работы на строительных и монтажных полигонах и средних мастерских.
- Резьбонарезной агрегат Магнум REMS до 2″ производится в компактном виде, используется для резьбовой обработки труб 16−63 мм, 1/8″ – 2″, (1/16), болтов 8—60 мм, ¼″ – 2″, (6, порезки погонажа в размер, изготовления ниппелей (бочат), снятия гранта, оформления желобков. Устанавливается на стройках, монтажных площадках, металлообрабатывающих мощностях и мастерских.

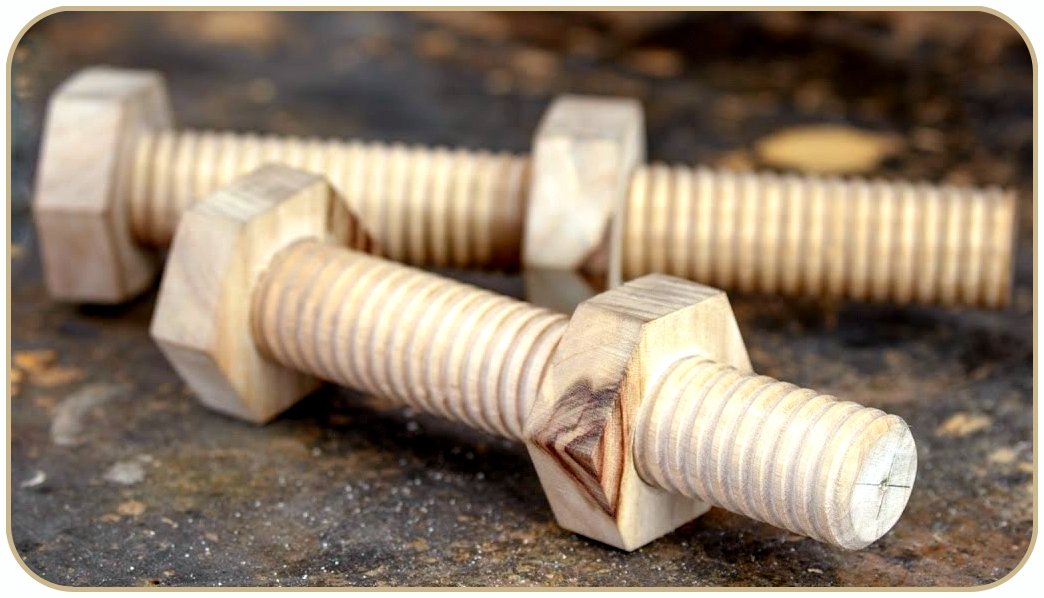

Самодельные лерка и метчик м32, изготовление деревянных болтов и гаек
Здравствуйте, уважаемые читатели и самоделкины!
В данной статье Нейл, автор YouTube канала «Pask Makes» расскажет Вам, как изготовить лерку и метчик для нарезки резьбы М32 по дереву.
Вот эти М26 метчик и лерку автор сделал пару лет назад для производства качественной винтовой нарезки по дереву.
Материалы.
— Шпилька М32
— Болт, гайка М8,
— Доски из орешника
— Старый треугольный напильник
—
Льняное масло
— Саморезы с широкой шляпкой
— Клей ПВА.
Инструменты,
использованные автором.
—
Газовая горелка
—
Болгарка
—
Шуруповерт
— Сверлильный и токарный станки
— Орбитальный шлифовальный станок
—
Сверла Форстнера
—
Ленточная пила
— Тиски,
Струбцины
— Отвертки, стамески, скобель, линейка, угольник
— Напильники, надфили
—
Гейферный захват
.
Процесс изготовления.
За основу для метчика мастер взял регулировочную опору для лесов. Ее резьба М32 имеет волнообразный, скругленный профиль. Именно такая форма резьбы лучше всего подходит для деревянных болтов и гаек.
Отрезает необходимую часть болта.
Затем приклеивает к торцам заготовки пару деревянных брусочков. Они помогут зафиксировать ее в токарном станке.
Отцентрировал заготовку в станке. Теперь, как и на обычном метчике, необходимо сделать спуск на передней режущей части.
Далее он решает продолжить работу вручную. Зажимает винт в тисках и формирует два плоских надреза напильником.
Теперь Нейл использует полукруглый напильник, с помощью которого он может добиться слегка скошенной поверхности с одной стороны среза. Такой же вырез делается симметрично с противоположной стороны винта.
Затем автор приступает к изготовлению корпуса лерки. Для этого потребуется деревянный брусок, разрезанный пополам, и деревянный кругляк .
Посредине верхнего бруска мастер сделает отверстие по размеру кругляка, тогда как в нижнем бруске отверстие будет несколько меньшего размера, которое необходимо для нарезки резьбы. Два бруса временно скрепляются шурупами. Автор старается вкрутить их на равном расстоянии от края.
Теперь он размечает центр, и высверливает пилотное отверстие, строго по центру. Шурупы теперь не нужны.
Далее в ход идёт сверло Форстнера диаметром 35 мм для верхней части корпуса, и 32 мм для основания.
Затем предстоит нарезать резьбу в отверстии нижнего блока. На метчике пока ещё нет рукояти для вкручивания резца. Пока что он выполнит эту работу с помощью гейферного захвата.
Далее из старого треугольного напильника изготавливается резец для винтовой коробки.
С помощью газовой горелки от слегка отпускает сталь, и оставляет её остывать после того, как она утрачивает свои магнитные свойства. Это необходимо для более легкой обработки металла.
Отрезает носик напильника, для получения необходимых размеров профиля резца.
Следующим этапом мастер формирует внешнюю и внутреннюю режущие кромки резца. Причем использование болгарки крайне нежелательно.
Для правки внутренней кромки Нейл вооружается круглым надфилем.
Если внимательно вглядеться в основание резьбы, можно заметить, что она не идеально круглая. Но автор сумел подогнать резец под такой профиль.
Разве что можно отрезать хвостовик, используя болгарку. В этом случае резец не успеет нагреться.
Далее идёт закалка резца, и резкое охлаждение в масле.
Достать заготовку получилось не с первого раза.
Теперь немного тестовой шлифовки наждачной бумагой. Требуемая твердость металла достигнута.
После закалки следует нагрев хвостовика, и охлаждение на воздухе.
Затем он делает углубление для резца. Резец должен оказаться на одной линии с первой бороздой резьбы.
К сожалению, мастер немного отклонился вниз от центра резьбы. Но это можно подкорректировать, поскольку толщина материала позволяет. Он дополнительно заглубляет резец.
Вновь вкручивает метчик. Теперь его резьба располагается в непосредственной близости от центра лезвия резца. Вот здесь в задней части немного свободно, нет опоры. Автор решает вкрутить туда пару шурупов, чтобы зафиксировать лезвие.
Здесь он делает небольшой желобок для удаления стружки.
Окончательная заточка резца, корпус почти готов к сборке.
Шляпка одного из двух фиксирующих саморезов должна погрузиться глубже поверхности дерева. Для этого мастер делает небольшое углубление, зенкует отверстие сверлом Форстнера.
На обратной стороне верхнего блока также вырезается небольшая ниша, чтобы в ней могли поместиться выступающие части шурупов и самого резца.
Автор сделал предварительную сборку корпуса лерки, но при попытке нарезки резьбы кругляк упирается в верхнюю часть основания, и не достает до резца.
Итак, автор попытается несколько расширить край отверстия в основании корпуса. Для этого он удаляет резец вновь стягивает оба блока шурупами, и снимает пару миллиметров в основании 35-м сверлом Форстнера.
Резец и шурупы возвращаются на место, корпус собирается.
Теперь кругляк отлично входит в отверстие, и касается резца. Первые витки резьбы получены.
Острые грани и углы обрабатывает рубанком, и пропитывает поверхности льняным маслом. С леркой покончено!
А теперь мастер возвращается к метчику. Предстоит сделать для него рукоятку. Сначала ему нужно высверлить отверстие в центре заготовки 32-м сверлом Форстнера.
Затем он наносит чертеж будущего профиля, и вырезает заготовку на ленточной пиле.
Края рукоятки очень удобно срезать скобелем, а затем обработать напильником.
Теперь метчик сам себе нарезает резьбу в рукоятке, затем автор ее переворачивает, и дотягивает резец до конца.
Высверлив сквозное отверстие через рукоять и верх резца, фиксирует его болтом и гайкой..
Финишная обработка льняным маслом, и метчик тоже готов.
Что же, остается испытать приспособления, и сделать болт с гайкой.
В центрах гаек высверливает 32 мм отверстия, и нарезает в них резьбу.
После этого заготовки гаек вырезаются, и шлифуются.
Вытачивает заготовку из деревянного бруса, сверяя диаметр по шаблону.
Нарезает первую половину резьбы, даже стружка почти не ломается.
Перевернув лерку, дорезает вторую половину резьбы.
Затем наживляет гайку, смазывает резьбу клеем, и закручивает ее на свое место. Так на основную резьбу не попадут следы клея.
После высыхания клея остается отшлифовать грани болта.
На этом проект завершен. Кстати, в статье про
тиски Моксона
станет понятно, в каких автор применяет такие инструменты.
Спасибо автору за простые, но полезные инструменты для мастерской!
Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.
Сборка металлической рамы для отрезного станка
После того как все инструменты подготовлены и подобраны чертежи, можно перейти непосредственно к процессу создания станка. Используя стальной уголок, необходимо изготовить каркасную часть конструкции. В соответствии с чертежами, которые можно составить самостоятельно или найти в сети, вырезаются элементы каркаса. Все они соединяются между собой методом сварки. Предварительно нужно проверить соответствие размеров.
К верхней части рамы приваривается швеллер – он станет направляющим элементом и будет служить основой для дальнейшей установки режущего компонента на станок. Этот швеллер станет своеобразным связующим звеном между электрическим мотором и режущим элементом. После этого на нем с помощью болтов закрепляются вертикально расположенные стойки.
Потребуется сварить конструкцию еще одной рамы. Размерные параметры подбираются в индивидуальном порядке с учетом габаритов электрического мотора и его особенностей. При выборе электрического мотора для станка лучше обращать внимание на модификации асинхронного типа. Данный вид оборудования характеризуется повышенной надежностью и долговечностью.
Существует одна тонкость при выборе мотора. Чем мощнее двигатель, тем ровнее будет ход у диска.
Сборка электрической составляющей для станка
Установка оборудования предполагает монтаж и подключение рабочего вала к электрическому двигателю станка. Способ, которым это можно сделать, не принципиален. Если на чертежах имеется инструкция к выполнению этой процедуры, лучше следовать ей, так как от качества монтажа зависит правильная работа и надежность инструмента.
Полезный совет! Некоторые детали, которые самостоятельно изготовить не по силам, можно заказать у токаря. К ним относятся фланцы для фиксации, а также шкив.
Для фиксации мотора на металлической раме лучше использовать болтовое соединение с гайками. Неподалеку от двигателя рекомендуется расположить короб, где находится выключатель и электрическая схема, а также пульт для управления инструментом.
Швеллер, предназначенный для фиксации отрезного диска, лучше посадить на пружину. Нужно сделать так, чтобы при отпускании он возвращался на прежнее место. Для закрепления пружины можно взять болты и хомут.
Электрическая составляющая – самая важная часть инструмента. В обязательном порядке включите в конструкцию цепь для пуска, а также кнопку для экстренного выключения станка. Нужно добиться такого размещения деталей, при котором электромотор будет подключаться к электричеству посредством автомата и коробки, а не напрямую.
Напоследок стоит позаботиться о наличии защитных приспособлений, которые обезопасят человека в процессе работы. Для этого нужно изготовить защитный кожух. Он будет препятствовать попаданию искр и мелких частиц металла в глаза.
Смотрите подробное видео
Смотрите подробную видеоинструкцию по изготовлению резьбонарезного станка своими руками.
При помощи простого самодельного резьбонарезного станка нарезать в просверленных отверстиях резьбу будет намного удобнее. При этом устройство обеспечивает положение метчика строго перпендикулярно детали или заготовке, что также немаловажно. Первым делом мастер отрезать под углом 45 градусов два куска профиля прямоугольного сечения, и сваривает их вместе под прямым углом. В итоге получилась стойка Г-образной формы.
К нижней части стойки приваривается квадратная пластина с отверстиями по краям. В качестве основания используется лист металла прямоугольной формы. В нем также нужно просверлить четыре отверстия. Потом стойка прикручивается к основанию с помощью болтов.
[custom_ads_shortcode1]
Список инструментов и материалов для отрезного станка из болгарки своими руками
При самостоятельном изготовлении инструмента следует учитывать, что точность, с которой он будет работать, во многом зависит от устойчивости конструкции. По этой причине толщина материалов для изготовления связана не столько с требованиями в отношении прочности корпусной части станка, сколько с необходимостью в обеспечении должного уровня жесткости.
Перечень материалов:
- профилированная труба с квадратным сечением (2,5х2,5х0,25 см);
- листовая сталь (толщина листа 0,4-0,5 см);
- профилированная труба с прямоугольным сечением (4х2х0,25 см);
- шариковые подшипники – 2 шт. (№203, 204 или 202);
- калиброванный пруток не более 10 см (толщина подбирается с учетом отверстия на внутренней обойме подшипника);
- металлический пруток (диаметр 0,8-1 см);
- крепежные элементы (болты с гайками, резьба М или М8);
- металлическая шина (2х0,4 см).
Перечень инструментов:
Технология создания отрезного станка из болгарки
Технология изготовления станка для нарезки металла на основе болгарки практически такая же, как и в случае с отрезным диском:
- Подготовка и изготовление деталей для каркаса.
- Обустройство шарнирного соединения на маятниковом рычаге.
- Изготовление П-образного кронштейна с отверстиями для монтажа редуктора шлифовальной машины.
- Изготовление U-образного хомута и планки, которые будут фиксировать корпус болгарки на маятнике.
- Монтаж U-образного хомута и П-образного кронштейна к режущему инструменту: путем сварки или резьбового соединения все эти детали крепятся на консольную часть.
- Запрессовка подшипников в опоры.
- Двусторонняя запрессовка подшипниковых узлов на вал. Чтобы увеличить прочность соединения, можно залудить ось тонкой прослойкой олова с помощью паяльника.
- Закрепление маятника с опорными узловыми частями на краю платформы (отступ от края 0,5-0,6 см) с помощью сварочного аппарата.
- Установка болгарки и защитного кожуха.
- Монтаж возвратной пружины.
После того как конструкция собрана, необходимо выполнить пробный пуск и проверить правильность работы оборудования, а также размещения всех деталей на нем. На заключительном этапе подгоняется паз под режущий элемент, устанавливаются опоры, предназначенные для закрепления заготовок.
Когда доводка завершена, корпус станка необходимо покрыть тонким слоем эмали. Окрашивание убережет инструмент от повреждений, которые может вызвать ржавчина.
Чертежи отрезного станка: как из болгарки сделать инструмент для нарезки
На подготовительном этапе осуществляется проектирование и составление чертежей. Единых размеров не существует по той причине, что конструкция каждого станка подчиняется определенной модели режущего инструмента. Готовые чертежи, которых немало в сети, можно подогнать под болгарку. Они позволяют сориентироваться в отношении того, какой будет структура конструкции, ее габариты.
Составление чертежа лучше начать с корпусной части. В некоторых случаях может понадобиться строительство отдельной платформы вместо каркаса. Такая платформа будет закрепляться на слесарном верстаке. Далее определяются размеры и характер расположения узловых элементов на станке.
Все эти данные используются для составления чертежей. После того как спроектированы крепления для маятника и шлифовальной машины, разрабатывается поворотный узел.
Полезный совет!Точность и жесткость станка зависит от расстояния между режущим элементом и шарнирным соединением. Чем этот разрыв меньше, тем лучше. Рекомендуется устанавливать маятник с минимальной длиной.
После составления чертежей останется только подобрать материалы, рассчитать их количество и приступить к выполнению конструкции.
Станки дома
