Самодельный фуговальный станок: чертеж, основные этапы создания

Чертеж. основные этапы создания фуговального станка

Настольный фуговальный станок — чертеж

Настольный фуговальный станок — чертеж (часть2)

Фуговальный станок, самый простой его вариант без дополнительных функций, можно довольно легко изготовить своими руками. Общий ход работ в этом случае будет выглядеть следующим образом:

• вначале приготовьте все необходимые детали, инструменты и материалы;
• создаем чертеж будущего станка. Без этого «документа» нельзя начинать работу. С помощью чертежа вы сможете просчитать все нюансы и подготовиться к ним. Кроме того, наличие такого плана значительно облегчит и упростить задачу;
• далее, переносим все размеры будущих деталей на заготовку и изготавливаем их;
• очень важная деталь – это место для установки подшипников ротора. Его делают из нескольких заготовок.

При скреплении используется клей и прижим. Выемка должна идеально подходить по размерам подшипника;

• далее, проводим установку электродвигателя. Для этого, как уже отмечалось выше, можно использовать консольное крепление, или установить агрегат на салазки;
• следующим этапом будет сборка ротора с подшипником и установка их на свое место. Одновременно проводится подсоединение к электродвигателю при помощи ременной передачи. Проверьте, чтобы ротор свободно вращался в подшипнике;
• далее, проводится сборка и установка рабочей поверхности. Она будет состоять из двух частей – подающей и принимающей. При этом вторая должна быть на пару миллиметров выше первой. Рабочую поверхность можно выполнить из многослойной фанеры, а для большей прочности и увеличения срока службы оббить листовым железом.

После создания системы включение и выключения электродвигателя станок готов к использованию. Но чтобы ваш новый инструмент приносил только пользу и радость работы, стоит его правильно и безопасно эксплуатировать.

Основные понятия

В подобном оборудовании будут присутствовать многочисленные вращающиеся детали. Отсюда можно сделать вывод, что выполнить такой станок своими руками будет не так уж просто. Поэтому приступая к его изготовлению нужно рассчитать свои силы. Если у вас уже имеется некоторый подобный опыт, то вы справитесь с задачей.

Стоит сразу отметить, что сделать фуговальный станок полностью из деталей собственного изготовления у вас не получится. Конечно, возможно в ваших «закромах» имеется большой ассортимент различных устройств, но такое бывает редко. В первую очередь это касается вала с ножами и подшипников. Их, скорее всего, придется докупать или даже заказывать.

Но если все что нужно имеется в наличии, то можно смело приступать к проектированию.

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи,  придется покупать или заказывать

В первую очередь стоит понять, какую именно «комплектацию» вы желаете получить. Тут может быть несколько вариантов:

1. просто фуговальный станок. Он будет выполнять только одну функцию;
2. комплект из фуганка и циркулярной пилы.

   В этом случае функциональность станка увеличивается в два раза;

3. оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка.

   Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Самый оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчить нашу задачу.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

• Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
• Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
• Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
• Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Виды фуговальных станков

Существуют 2 основных разновидности фуговальных станков:

1. Ручной фуганок. Этот инструмент чаще всего используется в бытовых мастерских. Он отличается простой конструкцией и низкой стоимостью.
2. Электрический фуганок. Этот прибор отличается большой массой и высоким энергопотреблением. Его преимуществом является точность реза и повышенная производительность труда. Электрический фуговальный станок используется на крупных производствах. Недостатком этого инструмента является его высокая стоимость.

Фуганки классифицируются по назначению:

1. Строгально-фуговальный станок. Используется только строгания деревянных деталей.
2. Фуговально-рейсмусовый станок. Применяется для строгания и калибровки заготовок.
3. Фуговально-циркулярный станок. Предназначен для продольного и поперечного пиления брусков и фрезерования деталей.
4. Универсальные станки. Способны выполнять сверлильно-пазовые работы, фугование, пиление и калибровку досок.

Стационарные фуганки разделяются на:

1. Односторонние. Эти инструменты оснащены 1 рабочим валом. За 1 проход они способны обработать только нижнюю поверхность изделия. Односторонние устройства не оснащаются системой автоподачи заготовок. Скорость строгания бруска составляет не более 10 м/мин.
2. Двухсторонние. Эти приборы оснащаются несколькими строгальными валами. Поэтому они способны обрабатывать все поверхности детали одновременно, что увеличивает скорость строгания деталей из древесины. Двухсторонние инструменты оснащаются системой автоподачи заготовок.

В бытовых мастерских также используются переносные мини фуганки. Они обладают малыми габаритами и небольшим весом. Недостатком мини фуганков являются сниженными эксплуатационными характеристиками.

Делаем строгальный станок самостоятельно

Как и любое оборудование, где используются вращающиеся детали, и состоящее из нескольких компонентов, в изготовлении оно довольно сложное. Очень хорошо, если у вас есть некоторый опыт работы на нем, который весьма пригодится при проектировании и осуществлении задуманного.

Фактически будем конструировать мини-комплекс, где можно будет древесину:

• пилить вдоль и поперек волокон, для чего понадобится циркулярная пила;
• строгать;
• шлифовать и производить полировку дерева;
• точить;
• сверлить.

Строгальные станки по дереву для дома – компоновка основных агрегатов

Состоять оборудование будет из 2-х станков:

1. Циркулярная пила с фуганком.
2. Токарно-сверлильный.

При этом первый будет являться своеобразной опорой второго. Нас больше интересует первый, поэтому ниже в статье речь пойдет именно о нем.

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

1. Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
2. При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
3. Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
4. Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Стоит учитывать, что фуговальный станок должен устанавливаться ровно. Поэтому при соединении всех элементов строго выдерживается уровень.

Изготовление фуганка на деревянной станине

Инструкция ниже расскажет все поэтапно:

1. Приготовьте двигатель и основной вал.

   Двигатель и вал для фуганка

2. Нарисуйте модель на компьютере или от руки.

   Как будет выглядеть станок

3. Начертите детали оборудования с соблюдением масштаба.

   Чертеж строгального станка

4. Приготовьте место для подшипников ротора.

   Место для подшипников основного вала

5. Установите двигатель и ротор на станину и соедините их ремнем.

   Соединение ротора и двигателя

6. Изготовьте механизм для стола подачи, который может подниматься и опускаться.

   Так выглядят внутренности станка

7. Установите стол подачи из березовой фанеры.

   Стол подачи изготовлен из толстой фанеры

8. Прикрепите сверху стальные пластины.

   Самодельный фуганок со стальными пластинами

9. Станок готов.

Вращающийся ротор всегда закрыт специальной пластиной и открывается только когда по нему проходит деталь

Как выбрать фуговальный станок

Чтобы правильно подобрать фуговальный станок по дереву, необходимо учитывать следующие факторы:

1. Материал рабочего пространства. Столы стационарного фуганка изготавливаются из стали, чугуна, алюминиевых сплавов и силумин. Наивысшей прочностью обладают столешницы из чугуна. Самыми дешевыми являются столы из силумина. Они легко деформируются в процессе эксплуатации.
2. Ширина и длина рабочего стола. Эти показатели определяются размеры обрабатываемых заготовок. Станки с шириной до 15 см и длиной до 140 см применяются в домашних мастерских. Они способны обрабатывать заготовки небольшого размера. Устройства с шириной до 63 см и длиной до 200 см используются в крупных деревообрабатывающих цехах.
3. Количество ножей. Чем больше режущих элементов закреплено на строгальном вале, тем реже необходимо осуществлять их заточку. При низкой интенсивности использования инструмента можно приобрести модели с 2 ножами. Для частой обработки большого количества брусков требуются приборы с 4 ножами.
4. Разновидность и мощность силового агрегата. Фуганки оборудуются коллекторным или асинхронным электродвигателем. Они отличаются конструкцией и мощностью. Коллекторные моторы устанавливаются в бытовых фуганках. Они издают множество шумов. Асинхронные двигатели устанавливаются в промышленных инструментах и отличаются высокой производительностью.
5. Частота оборотов ножевого вала. Чем быстрее вращаются режущие элементы, тем точнее рез. Средняя частота оборотов ножевого вала составляет 4,7 – 5 тыс. об/мин.

При выборе фуговального станка рекомендуется обращать внимание на марку производителя. Компании изготавливают фуганки с применением различных технологий. Их продукция различается по цене и техническим характеристикам. Самыми популярными производителями фуговальных станков являются компании GRIGGIO и Stomana.

Как правильно фуговать доски

Фугованием называется процесс обработки деревянных изделий при помощи фуговального станка. Изначально обрабатываемая деталь закрепляется на рабочем столе. В процессе фугования необходимо соблюдать следующие правила:

1. Фуганок необходимо придерживать двумя руками: левая должна располагается на управляющей ручке, правая – на колодке.
2. В процессе строгания прибор нужно вести вдоль волокон древесины. Рекомендуется подталкивать приспособление вперед под давлением собственного веса.
3. Для обработки кромки требуется повернуть брусок нужной стороной к лезвиям и обстрогать его по идентичному алгоритму.

В процессе фугования поверхности доски (пласти) становятся параллельными по всей ширине.При работе с фуговальным станком необходимо соблюдать технику безопасности:

1. При включенном станке запрещается трогать лезвия руками.
2. Работать с инструментом нужно в спецодежде. Голова должна быть защищена головным убором, руки – перчатками, глаза – очками, ноги – специализированной обувью. Важно, чтобы спецодежда плотно прилегала к телу.
3. В процессе фугования нужно использовать прижимные держатели, защищающие пальцы оператора от ножей.

Чтобы не срезать лишнее количество древесины, рекомендуется нанести на поверхности бруска меловую линию. Если она полностью исчезла, то поверхность заготовки стала гладкой.

Назначение

Фуговальный станок предназначен для проведения следующих операций:

1. Выравнивание крупных фрагментов деревянных брусков.
2. Черновое выравнивание плоскости заготовок.
3. Отборка пазов под углом.
4. Снятие кромки.

По сравнению с другими деревообрабатывающими инструментами, фуганок обладает следующими преимуществами:

1. Подходит для строгания мелких заготовок и крупных брусков.
2. Высокое качество реза.
3. Способен обрабатывать поверхности и края деревянных брусьев криволинейно.
4. При наличии дополнительных насадок можно распиливать детали с помощью фуганка.
5. Низкая стоимость инструмента. Фуговальный станок стоит 10–14 тыс. руб.

Чаще всего фуганки используются в деревообрабатывающем секторе, в строительстве и для столярных работ. Они также могут применяться в домашних мастерских.

Настройка

Начать настройку фуговального станка рекомендуется начинать с проверки заточки режущих элементов. У лезвий скос по краю должен составлять 40°.

Заточка режущих элементов осуществляется при помощи специальных точильных приборов. Радиус закругления режущей кромки должен равняться не более 8 мкм.

Если ножи заточены, то их нужно закрепить на строгальном вале. Перед этим требуется опустить переднюю и заднюю плиты. В процессе установки ножей необходимо контролировать параллельность лезвий. Она не должна превышать 0,1 мм на 1 м. Чтобы облегчить процесс установки ножей, рекомендуется приобрести индикаторный прибор. После закрепления режущих элементов требуется проверить:

• выступ за кромку стальных накладок – 2 мм;
• выступ за край строгального вала – не более 22 мм.

После установки ножей необходимо выставить высоту рабочих столов. Расстояние между режущими кромками и губками плит должно составлять не более 3 мм. В противном случае на детали могут образовать углубления в процессе обработки. После настройки рабочих столов требуется определить местоположение направляющей.

После настройки фуговального станка необходимо проверить его работоспособность, осуществив его пробный запуск. При отсутствии неполадок и внешних дефектов на фуганке можно обрабатывать доски. При выявлении отклонений требуется повторно настроить станок, заменить или отремонтировать его неисправные комплектующие.

Ножи для фуговального станка

Выбирая ножи для фуганка, необходимо учитывать следующие особенности:

1. Порода древесины определяет материал изготовления ножей. Для обработки изделий из сосны и иных хвойных деревьев рекомендуется использовать лезвия из сплава P6M5. При строгании брусков из мягких пород древесины требуются ножи, изготовленные из сплава HSS-стали.
2. Для столярных работ необходимо оборудовать станок фигурными или прямыми ножами. Они обеспечивают высокую точность реза и позволяют создавать на обрабатываемой поверхности уникальные контуры.
3. Устройства с затупленными ножами не смогут аккуратно обработать деревянную заготовку.

Лезвия ножей при длительной эксплуатации станка изнашиваются и требуют заточки. Об износе ножей свидетельствуют следующие факторы:

1. При работе фуганка сильно нагревается электродвигатель.
2. После обработки на поверхности бруска образуется мшистость.
3. Обработанная заготовка получилась неровной.

Если лезвия невозможно заточить, то их нужно полностью заменить.

Обзор заводских моделей

W0108 W0106FL W0103FL W0100

Отличие от рейсмуса

Рейсмусовый и фуговальный станки используются для обработки изделий из дерева и иных мягких материалов. Различие между данными инструментами заключается в следующем:

1. Рейсмус необходимо использовать для финишной обработки заготовок.
2. Качество реза при работе с фуганком зависит от навыков оператора, при работе с рейсмусовым станком – от технических характеристик оборудования.
3. Для выравнивания 4 сторон бруска при помощи фуговального станка требуется боковой параллельный упор.
4. При работе с фуганком требуется настраивать глубину вхождения режущих элементов в обрабатываемую поверхность.

В промышленности фуговальные и рейсмусовые станки используются совместно. Фуганок задает геометрию деревянных деталей, рейсмус калибрует обработанную заготовку по толщине.

Пошаговая инструкция

Вначале необходимо сделать основу из досок. Она должна иметь форму ящика без дна и крышки. Длина каркаса будет соответствовать длине рабочей поверхности.

На следующем этапе лист фанеры необходимо уложить поверх ящика, сформировать технологическое отверстие, в нем будет установлена платформа рубанка.

Поверх фанеры укладываются еще два таких же листа, служащих задней и передней плитой. Лист, который будет принимать дерево при строгании, должен быть толще на 2 мм. Необходимо выдержать параллельное размещение фанерных листов. Это можно выверить щупом-щепкой. Перед фиксацией панели к каркасу обрабатывается кромка материала.

Ручной электрический строгальный элемент надевается на крепление, установленное ножами вверх на нижнем листе фанеры.

Для вырезания крепежных ушек потребуется дерево. Через эти элементы будут продеты регулировочные болты, устанавливающие на заданную высоту нож станка относительно его основы.

На фуговальный станок из электрорубанка нужно установить боковой упор из оставшейся фанеры. После этого можно приступать к обработке пиломатериалов.

Привод

1. Для нормальной работы такого оборудования необходимо приобрести трехфазный электродвигатель на 380 В мощностью не менее 3 кВт.
2. Работа основного вала будет осуществляться с помощью двухручьевого ремня клинообразной формы.
3. Прикрепить двигатель можно консольно, закрепив внутри рамы, что решит проблему необходимой натяжки ремня. Также следует рассмотреть стационарный способ, но тогда нужно сделать салазки для его регулировки.

Как установить ножи на самодельном строгальном станке своими руками

1. Чем выше скорость рабочего вала, тем чище будет обработка древесины. Поэтому следует использовать два шкива разного диаметра, причем больший должен быть на двигателе.
2. Питание мотора подведите по 4-х жильному кабелю, проведя все мероприятия по заземлению оборудования. Включение станка следует проводить с помощью автомата, который в случае замыкания или перегрузок мгновенно отключит его.

Фигурные или профильные ножи для строгального станка по дереву

Принцип работы

Принцип работы фуговального станка заключается в следующем:

1. Задняя плита в процессе обработки деталей всегда остается неподвижной. Местоположение передней части рабочего стола настраивается оператором до требуемой высоты.
2. После включения станка электродвигатель направляет обороты к ножевому валу. В результате режущие элементы начинают вращаться.
3. Деревянная деталь прикладывается к направляющей линейке двумя руками и направляется на ножи. При работе с недорогими устройствами подавать заготовку необходимо вручную, что может привести к травмам. Современные станки оснащаются системой автоподачи заготовок. Она обеспечивает безопасность работы и увеличивает скорость подачи брусков.
4. После подачи заготовки вращающиеся лезвия снимают слой древесины, устраняя неровности, и создают плоскую чистовую базовую поверхность. Скорость обработки зависит от технологии строгания заготовки. Большая часть инструментов состругивает поверхности заготовок по-отдельности. Существуют приборы, способные обрабатывать 2 стороны деревянной детали одновременно.

Если в процесс обработки на бруске появляются волокна или мелкие частицы древесины, то нужно заточить лезвия. Если на обструганной плоскости присутствуют неровности, то рекомендуется отрегулировать расстояние между плитами и строгальным валом.

Рабочие столы

Промышленные фуганки оснащены массивными литыми столешницами с ребрами жесткости для исключения деформаций в процессе эксплуатации. При изготовлении своими руками подобное недостижимо. Поэтому в качестве оптимального решения для обустройства платформы рубанка лучше использовать листовой материал. В идеале это должна быть ровная металлическая плита толщиной 10 мм, в самом крайнем случае – лист фанеры.

Фанера должна быть достаточной толщины (минимум 10 мм), кроме этого, нужно обращать внимание на качество поверхности – плоскость должна быть ровной. Желательно использовать шлифованную водостойкую фанеру, без мелких бугорков или выпавших сучков. Чтобы увеличить срок службы фанерной столешницы, на ее рабочую поверхность можно прикрепить своими руками лист оцинкованного металла.

Подающий стол делают в 2 раза длиннее принимающего. Это облегчает выравнивание заготовки при фуговании.

Рекомендации

1. Следует периодически проводить профилактические работы оборудования:

• шприцевать подшипники;
• проверять надежность крепления ножей;
• оценивать состояние зубьев циркулярной пилы;
• осматривать ремни;
• проверять электрокабель.

1. Не забывайте, что данного оборудование опасно во время работы из-за вращающихся деталей, поэтому их следует закрывать кожухом.
2. Во время работы будьте предельно внимательны и соблюдайте правила ТБ.
3. В процессе строгания и резки не стоит применять излишнюю силу, чтобы ускорить процесс.

Строгальные станки по дереву своими руками ничем не отличаются от производственного исполнения

1. Установите над рабочим местом хорошее освещение, а пространство возле станка не захламляйте ненужными вещами.
2. Обратите внимание на поверхность пола – она не должна быть скользкой.

Совет: используйте резиновые ковры или транспортерную ленту, чтобы предотвратить несчастный случай.

1. Желательно работать вдвоем, если приходиться строгать длинные заготовки – один на подаче, второй на приеме.
2. Если приходится срезать большой слой, чаще убирайте стружку со стола или используйте пылеотсос.

Рекомендации по использованию

Роторный станок, как и любой механизм, нуждается в правильной эксплуатации. Если не соблюдать определенные правила, то устройство может быстро выйти из строя. А в худшем случае вы сами получите травму. Поэтому при использовании следует соблюдать рекомендации от специалистов:

• чтобы станок работал надежно необходимо периодически проводить профилактические работы. В такой комплекс включают следующие мероприятия – проверка надежности расположении ножей на валу, шприцевание подшипников, проверка электродвигателя, осмотр ременной передачи на предмет достаточности ее натяжение, проверка всех контактов и так далее;
• вращающиеся детали всегда опасны. А если они еще оснащены острыми лезвиями, то риск получения трав очень велик. Чтобы повысить безопасность эксплуатации вал с ножами лучше закрывать кожухом. Он будет раскрываться при происхождении деревянной заготовки, и снова закрываться при простое;
• при работе на станке соблюдайте все меры безопасности. Особенно это касается качества освещения рабочего места. Над станком повесьте мощную лампу, да и само помещение вашей мастерской должно быть светлым. Также обратите внимание на качество пола. Если он слишком скользкий, то лучше установить деревянный помост или резиновый коврик;
• не стоит прибегать к чрезмерным усилиям во время строгания или резки материала. Лишняя сила не ускорит работу, а только испортить заготовку или приведет к поломкам самого станка;
• не стесняйтесь приглашать помощника при обработке длинных заготовок. Так работа будет выполнена быстрее, качественней и безопасней для вашего здоровья.

Конечно, стоит следить за чистотой рабочего стола. После окончания работы, при выключенном и обесточенном станке, проведите очистку устройства от стружки.

То же самое нужно периодически нужно делать для выполнения больших объемов. Выключите станок и удалите все накопившиеся стружки из всех механизмов и поверхностей.

Чистота облегчит вашу работу и поможет сохранить работоспособность установки на более длительный срок.

В видео будет подробно рассмотрен один из вариантов самодельного фуговального станка.

Самостоятельное изготовление фуганка

Перед началом каких-либо мероприятий по изготовлению станка своими руками понадобятся три вещи: проект, материалы и инструменты. Все они взаимосвязаны, поскольку проект напрямую зависит от того, какие материалы доступны и какие инструменты есть в наличии.

Металлическую конструкцию можно собрать и при помощи болтовых соединений. Этот вариант будет обладать некоторыми положительными качествами: фуговальный станок на болтах можно при необходимости разобрать без особых усилий.

Для столяра наиболее удобный вариант – деревянная конструкция, но она уступает металлической в жесткости и в сроке эксплуатации некоторых элементов станка. К тому же, определенные узлы, из дерева невозможно сделать.

Часть комплектующих придется покупать или заказывать. Это такие части, как:

• вал с ножами, фиксирующими клиньями, комплектом подшипников, бугелями;
• электродвигатель;
• шкивы;
• ремень;
• пусковое устройство.

Для составления проекта нужно определиться, какие функции будет выполнять устройство. Возможны следующие варианты:

Фуганок наиболее прост в изготовлении, требует меньше инструмента, материала и навыков.

Советы по выбору оснастки

Чтобы купить ножи, которые будут оптимально подходить к вашему строгальному станку, рекомендуется подбирать их под конкретную модель оборудования. Тогда удастся правильно закрепить их на валу. Обратите внимание на длину и ширину изделий – от этого зависит площадь обрабатываемой поверхности.

Толщина лезвий может составлять от 1 до 3 мм – влияет на то, для каких материалов оно подойдет. Для твердых и грубых пород древесины следует купить ножи строгальные большей толщины: при обработке лезвие не согнется и не сломается. Не забудьте уточнить количество в упаковке: ножи для рейсмуса могут продаваться по 2 – 5 штук, также есть оснастка, поставляемая по 10 – 12 штук.

Важно помнить, что использование фирменных насадок является залогом качественной обработки древесины, безопасности и эффективности выполнения работ на станке. Поэтому не экономьте на покупке – приобретайте изделия известных производителей.

Если вы ищете качественные ножи для рейсмуса, купить их можете в нашем интернет-магазине. Мы предлагаем фирменную оснастку: JET, Makita, Metabo, PROMA и др. Выбирайте подходящие лезвия из нашего каталога и делайте заказ!

Мы предлагаем ножи строгальные и лезвия для рейсмуса по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Схема

1. Будет использоваться агрегатная компоновка — циркулярная пила и фуговочные ножи размещены на одном валу ротора.
2. Удастся максимально упростить оборудование и увеличить его функциональность.
3. В этом случае размещение основных узлов и агрегатов максимально рационально.

Увы, но сделать станок только из деталей, изготовленных своими руками, не получится, поэтому придется привлекать профессионалов с их станочным парком.

Главным образом это касается основного вала и посадочных мест для подшипников.

Но, никто не запрещает вам приспосабливать к нему имеющиеся в хозяйстве детали, когда принадлежавшие другим механизмам, к примеру, станину от швейной машинки. Причем нередко удается это сделать без какой-либо особой переделки последней.

Чертежи строгального станка по дереву своими руками помогут изготовить его правильно и без лишних трат

Рассмотрим детали оборудования:

Совет: гайка на роторе должна быть с правой резьбой, тогда во время работы будет производиться ее самозатяг.

Прямые строгальные ножи по дереву из твердосплавной стали

Установка вала с ножами

Самодельный фуганок, как и промышленный вариант исполнения, имеет барабан ножами на поверхности, который при вращении проводит снятие дерева с поверхности заготовки. К особенностям установки этого элемента отнесем:

1. Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
2. Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
3. Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
4. Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
5. На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Установка ножей на фуговальный станок

При установке ножей на строгальный вал необходимо учитывать следующие особенности:

1. В процессе работы используются несколько профилей из алюминия.
2. После вставки ножей в пазы их необходимо плотно зажать.
3. Прижимать шаблоны к краям рабочей столешницы над строгальным валом нужно при помощи струбцины.
4. Лезвие необходимо приподнять до касания с бруском. В месте соприкосновения 2 поверхностей требуется поставить метку.
5. При зажатии болтов ножи нужно удерживать в натянутом положении.
6. После настройки 1 ножа необходимо провернуть вал и продолжить настройку следующих режущих элементов.
7. После установки снять шаблон и измерить угол скоса по краю, выступ за кромку стальных накладок и строгального вала. Рекомендуется проверить ножи при включенном электромоторе.

Крепление лезвий к ножевому валу осуществляется при помощи гаечных ключей. Чтобы заточить ножи, требуется выкрутить все болты и извлечь лезвия.

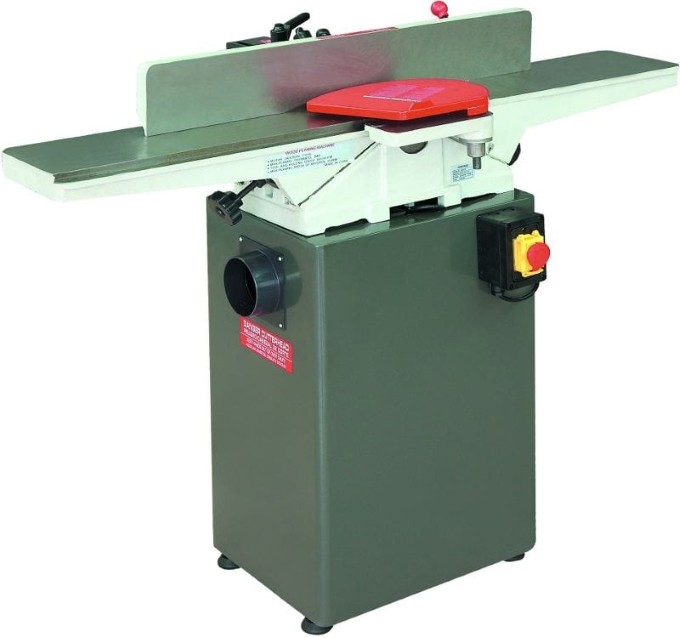

Устройство

Фуговальный станок состоит из следующих элементов:

1. Двигатель. Он работает от сети с напряжением 220 В. Электромотор создает и передает крутящий момент строгальному валу с ножами.
2. Рабочий стол. Данный элемент состоит из задней и передней плит. Они изготавливаются из чугуна и оснащаются ребрами жесткости, обеспечивающими устойчивость рабочей поверхности. Края плит оборудованы накладками из нержавеющей стали. Они защищают рабочий стол от разрушения. Задняя плита находится на одном уровне с верхней точкой режущих лезвий. Передняя плита находится под задней, на расстоянии до 2 мм. Расстояние между уровнями зависит от того, сколько материала нужно снять при обработке деревянного изделия.
3. Станина. Она изготавливается из прочных сплавов металлов. Эта деталь выдерживает вес станка и все усилия, возникающие при воздействии режущих элементов на поверхность заготовки. На станине располагаются валы с ножами, направляющие и крепления.
4. Строгальный вал. Он располагается между задней и передней плитами. К валу крепятся лезвия одинаковой толщины. Они изготавливаются из инструментальной быстрорежущей стали. Для обработки брусков из плотных пород дерева рекомендуется оснащать вал резаками с твердосплавными напайками.
5. Направляющая. Она представляет собой узел, предназначенный для перемещения подвижных элементов станка и обрабатываемой заготовки. Направляющая крепится к станине при помощи болтов. Она может передвигаться в поперечном направлении.
6. Круговое ограждение. Оно размещено на передней плите и плотно прилегает к направляющей. Круговое ограждение изготавливается из листовых материалов и защищает ножевой вал.

С помощью фуговального станка рекомендуется обрабатывать детали длиной от 1 до 1,5. Более длинные заготовки плохо закрепляются на рабочем столе и деформируются, что снижает точность реза и создает неудобства в процессе работы. Обрабатывать заготовки длиной меньше 1 м травмоопасно.

Фуговальный станок своими руками

самодельный станок — вид сбоку

Раму небольшого настольного станка для дома можно сделать из металлической трубы прямоугольного сечения. Более мощная самодельная конструкция получится из уголка 40 мм. Ширина станины зависит от размера ножей и планируемой ширины строгания.

С одного торца к раме привариваются две направляющие, верхние кромки которых совпадают с поверхностью станины. Посередине станины на болты, вкрученные в заранее приготовленные отверстия, прикрепляется вал ножей, установленный на пару шарикоподшипников.

Рабочие поверхности для настольного станка для дома выполняют из толстой фанеры, уложенной на бруски. А чтобы регулировать их уровень, предусматриваются самодельные накладные болтовые соединения.

По четыре соединения для каждой плиты: пара спереди и пара сзади. Снизу к каждой части столешницы прикрепляется вертикальный брусок с отверстием.

Через брусок и верхнюю горизонталь станины продевается длинный штырь с резьбой, с помощью которого изменяется положение столешницы относительно вала ножей.

Есть другой вариант самодельного крепления рабочей поверхности: в станине проделаны пазы (4 шт.), в подвижной столешнице такое же количество отверстий, в которые вставляются головки шпилек на резьбе. Подкручивая гайки и перемещая в пазах шпильки, изменяют расстояние между валом ножей и кромкой столешницы.

Задняя плита устанавливается неподвижно и по высоте подгоняется под вал ножей. В качестве направляющей линейки может служить доска или ДСП подходящего размера.

При выборе двигателя следует исходить из характера использования будущего станка. Для бытовых нужд достаточно мощности 750 Вт, но с более серьезными задачами справится мотор мощностью не менее 1,5 киловатт.

Еще несколько вариантов самодельных фуганков:

Электропривод фуговального станка

Ну и конечно не забудьте про привод. Все механизмы должны вращаться. Это значит, что привод будет являться «сердцем» станка. Приведем некоторые рекомендации по этому элементу конструкции:— в первую очередь приготовьте электродвигатель.

Электродвигатель для фуговального станка

Лучше всего для этих целей использовать трехфазный агрегат. Конечно, в этом случае вам возможно придется переделывать электрическую сеть в своей мастерской, то это того стоит.

Трехфазные электродвигатели, работающие при напряжении в 380 В, способны развивать большую мощность. К тому же и крутящийся момент у таких устройств подходящий для наших целей.

Минимальное значение по мощности должно быть 3 кВт, ну а максимальное по вашему усмотрению;

• для передачи вращательного момента от электродвигателя к рабочему валу должно осуществляться при помощи ремней. Лучше всего для этих целей подойдет двухручьевая клинообразная форма. Такие ремни более надежные;
• сам электродвигатель можно монтировать консольно, непосредственно внутри рамы станка. Такой способ поможет решить проблему, связанную с натяжением ремня. Если вы хотите укрепить двигатель более крепко, то нужно добавить в конструкцию салазки, с помощью которых будет проводиться регулировка;
• чтобы увеличить частоту вращения вала, стоит использовать два шкива. Один, большего диаметра, устанавливают на электродвигатель. Шкив с меньшим сечением монтируют на вал.

Очень внимательно отнеситесь к обеспечению питанию станка. Трехфазный ток подается по четырехжильному кабелю. При этом должно быть организовано надежное заземление. Эти требования помогут избежать несчастных случаев при работе на станке.
