Описание:

Электроэрозионный станок предназначен для вырезания деталей разной формы с высокой точностью из различных видов металла. При обработке важно, чтобы материал хорошо пропускал электричество, поэтому нужно почистить поверхность от лишних покрытий, которые не являются токопроводящими. А так же убрать различные шероховатости – отшлифовать поверхность для лучшего контакта с деталью.

Электроэрозионный станок не требует последующей фрезеровки детали, так как при обработке не происходит деформации поверхности. Позволяет выполнять операции, которые трудно или экономически невыгодно проводить на других станках, а также производить детали из материалов, которые трудно поддаются обработке другими инструментами.

2 основные виды электроэрозионной обработки

Электроэрозионный проволочно вырезной станок применяется при следующих видах электроэрозионной обработки деталей из металла:

  • прошивании;
  • объемном копировании;
  • вырезании/отрезании;
  • шлифовании;
  • доводке;
  • маркировании;
  • упрочнении.

Возможна электроконтактная обработка при выполнении:

  • резки;
  • работы с телами вращения;
  • обработки внутренних полостей;
  • зубчатых поверхностей;
  • обработки плоских и конических поверхностей;
  • упрочнения.

Описание электроэрозионного станка ар4300:

В станках модели AR для обработки используется молибденовая проволока с реверсной перемоткой с одного барабана на другой, благодаря чему 200 метров проволоки хватает на 40 часов работы. Станки оснащены проливной системой охлаждения и имеют возможность обработки с максимальным углом наклона до ±6 градусов при толщине материала 50 мм.

1 Процесс работы электроэрозионного станка (видео)

к меню ↑

2 Копировально-прошивочный станок 4л721ф1

Прошивочный станок 4л721ф1 имеет адаптивное ЧПУ и используется при обработке отверстий и полостей в заготовках из металла трудно поддающегося обработке. С его помощью, также можно изготовить штампы, пресс-формы, фильеры и т.д.

Электроэрозионный копировально-прошивочный станок 4Л721Ф1

Установленные в прошивочный станок 4л721ф1 генератор импульсов ШГИ-80-440М2, высокоскоростной привод, устройство индикации в цифровом виде, быстросъемные приспособления, дают возможность значительно увеличить его производительность и качество обработки.

Станок 4л721ф1 не требует наличия особо прочного фундамента в производственном помещении, так как устанавливается на виброустойчивые опоры.

На станке 4л721ф1 возможна обработка деталей, которые имеют максимальные размеры по длине, ширине и высоте — 280×250х120 мм. к меню ↑

3 Станки компании P&G (dk7732, dk7740, dk7725)

Станки dk7732, dk7740, dk7725 предназначены для изготовления измерительных инструментов, инструментальной оснастки, деталей для машин и механизмов (шестерни, зубчатые колеса и т.д.).

У проволочно-вырезных станков dk7732, dk7740, dk7725 имеется несколько особенностей:

  • при работе используется молибденовая проволока, что позволяет использовать ее многократно. Для работы станка в течение недели достаточно 200 метров;
  • станки оснащены удобным ЧПУ. Достаточно выполнить чертеж детали в программе CAD и загрузить его в ЧПУ станка при помощи съемного носителя;
  • у них высокая производительность — обработка до 160 кв. мм поверхности за минуту.

4 Станок своими руками

Самодельный электроэрозионный станок можно собрать при наличии искрового генератора. Это самый сложный элемент в конструкции инструмента, который создается своими руками. За короткий отрезок времени должна быть собрана электрическая энергия в достаточном количестве для ее мгновенного выброса.

Простейшая схема для создания станка должна содержать в себе электрод соответствующего состава

Многие комплектующие для электроэрозионного станка который планируется сделать своими руками можно найти в старом телевизоре. К примеру — конденсатор емкостью 1000 мкФ. Все необходимые детали размещаются в коробе сделанном из фторопласта, который должен быть полностью изолирован. Направляющую втулку электрода можно сделать из заземляющего штыря розетки европейского типа.

Электродом является молибденовая проволока, которая по мере испарения продвигается с использованием винтового зажима. Втулка должна иметь отверстие для прохождения охлаждающей жидкости и одновременно рабочей среды по оси совпадающей с расположением электрода.

К электроду необходимо подключить привод (пускатель который имеет катушку на 230 В). Прошивочный элемент регулируется по глубине отверстия величиной хода штока.

При зарядке конденсаторов горит лампа, а шток пускателя находится внутри. Как только заряд конденсаторов выполнен, лампа гаснет, шток двигается вниз к обрабатываемой детали и при контакте с ней происходит искровой разряд. Воздействие на заготовку (деталь) происходит циклически, а частота циклов зависит от мощности осветительной лампы.

Электроэрозионно прошивное приспособление к сверлильному станку

Основные узлы, из которых состоит электроэрозионный станок сделанный своими руками:

  • электрод;
  • винт для крепления электрода;
  • зажим плюсового контакта;
  • направляющая втулка;
  • фторопластовый корпус;
  • выемка для притока рабочей жидкости (масла)%;
  • штатив.

5 Расходные материалы

Для того чтобы качественно выполнять работы по изготовлению деталей из особо прочного металла, необходимы следующие расходные материалы для электроэрозионных станков:

  • латунная проволока для электроэрозионных станков (возможен вариант с цинковым покрытием), латунная проволока с диаметром 0,1, 0,2, 0,25 мм;
  • молибденовая проволока сечением 0,14 мм (поставляется катушками по 200м весом 32 кг);
  • латунная или медная трубка (электрод) сечением от 0,5 до 6 мм и длиной от 30 до 40 см. Латунная может иметь от одного до трех отверстий;
  • модульные трубки для подачи охлаждающей жидкости, которые изготавливаются из высококачественных полимеров.

Электроэрозия – разрушение металлических поверхностей под воздействием на них электрических зарядов. В основу этой технологии положены работы советских учёных Н. И. Лазаренко и Б. Р. Лазаренко. Этим методом можно легко изменять размеры изделий из металла, получать в них отверстия различной формы и глубины.

Отличные результаты даёт электроэрозионная обработка профильных пазов и канавок, полостей фасонного вида в деталях машин и механизмов. Особенно сильно востребовано такое оборудование для изготовления деталей из твёрдых сплавов, где обычная механическая обработка затруднена.

Принцип работы проволочного электроэрозионного станка

Принцип работы электроэрозионного станка показан на приведенной схеме-рисунке. Под действием импульсного электрического генератора в зазоре между электродом и поверхностью детали образуются искровые разряды или иное электрическое взаимодействие. Пространство искрового промежутка непрерывно омывается потоком охлаждающей жидкости, за счёт которой происходит удаление с обрабатываемой поверхности разрушенного металла.

Под управлением блока ЧПУ процесс протекает в заданном направлении и в требуемом количестве. В качестве электрода чаще всего используется латунная проволока, которая по мере расхода подаётся в зону электроэрозионной обработки. Более современный расходный материал для электроэрозии – молибденовая проволока, расход которой на осуществление обработки одной детали ничтожен.

Воздействовать на металл электроэрозионным путём можно различными способами: подавая на искровой промежуток как электрические разряды, так и импульсы параметрического вида. В зависимости от требуемого результата обработки выбирается и более подходящий путь её выполнения.

Среди способов электроэрозионной обработки изделий различают:

  • электроимпульсный;
  • электроискровой;
  • электроконтактный;
  • анодномеханический.

К технологическим операциям, которые выполняются электроэрозионным путём, относятся:

  • структурное упрочнение;
  • шлифование;
  • маркировка;
  • резание;
  • доводка;
  • копирование объёмное;
  • доводка.

С помощью электрической эрозии на этих станках можно выполнять различные глухие проёмы, углубления и отверстия не геометрической конфигурации. Возможно также выполнение на поверхности отверстий резьбы любого профиля. Станки способны производить выборку металла с внутренней поверхности изделий на заданную глубину, тем самым выполнять операции, заменяющие фрезерную и токарную обработки.

Чтобы выбрать, какой купить электроэрозионный станок, нужно точно определиться с задачами, которые будут ставиться пред этим оборудованием на предприятии и какие рабочие параметры станка потребуются для решения этих задач. Вполне допустимо для выполнения определённых технологических операций в цехе купить б/у станок, предварительно проверив его работоспособность.

Mitsubishi

Проволочно-вырезной станок Mitsubishi MV1200S при стоимости около 7 млн. рублей позволяет выполнять сложнейшие операции по электроэрозионной обработке деталей любой формы, выполненных из самых различным токопроводящих материалов.

Про другие станки:  Лизинг от 0%

При интенсивном использовании этого станочного оборудования в современном производстве затраты на его покупку окупаются в короткие сроки.

Оборудование для электроэрозионной обработки Agie изготавливается в Швейцарии и с успехом конкурирует с другими моделями этой станочной группы.

При малых габаритных размерах на станке Agie можно в автоматическом режиме выполнять сложнейшие работы по обработке твёрдосплавных изделий самого широкого назначения.

Как видно из статьи, оборудования для электроэрозионной обработки деталей на современном рынке предостаточно. Его изготавливают почти все ведущие промышленные страны мира под различными брэндами и по разной цене. Выбрать же из этого предложения именно то, что нужно нашему отечественному производителю, не просто.

Принцип работы проволочного электроэрозионного станка

Sodick

На рынке современного оборудования хорошо известна компания Sodick, производящая проволочно-вырезные электроэрозионные станки.

Обладая высокими технологическими параметрами, оборудование этой компании применяется для обработки тугоплавких металлов и монокристаллов. С помощью этих станков изготавливаются перфорированные плиты и трубы, рабочие элементы копировальных станков, штампы с профилями трёх координатного измерения, металлокерамические штампы.

Виды электроэрозионных станков


По способу получения электрического разряда станки подразделяются на:

  • Искровые. Имеют наименьшую мощность, обеспечивают точнейшую резку. Используются для тонкой обработки деталей.

  • Импульсные. Увеличенная энергия разряда снижает точность и расширяет зону термической обработки. Применяются при обработке больших поверхностей без требований к точности.

  • Электродуговые. Обеспечивают высочайшую производительность и упрочнение заготовки. Применяются для работы с крупными заготовками. Требуют финальной шлифовки или полировки.

Выбор технических характеристик станка

Описывающие технологические свойства станков данной модели параметры являются: точность выполнения операций, перемещения по координатам, режимы и скорость подач, режимы резания и нагрузки, наличие механизированной смены инструмента, возможность установки дополнительного оборудования, потребляемая мощность.

Рассмотрим основные технологические характеристики. Например, скорость съема металла на максимальных режимах при обработке стали составляет в среднем 600 мм3/мин и близка к предельно возможной для этого способа обработки металлов. Удельный расход энергии на жестких режимах составляет 20-50 квт-ч/кг диспергированного металла.

Износ инструмента по отношению к объему снятого металла достигает 25-120 и более процентов. Чистота поверхности на мягких режимах достигает 4-го класса при скорости съема 10-15 мм3/мин. Дальнейшее повышение чистоты поверхности сопровождается резким уменьшением скорости съема.

При обработке твердого сплава производительность процесса на мягких режимах, примерно, в два-три раза меньше, чем при обработке стали, однако при этом получается несколько лучшая чистота поверхности. Применение более жестких режимов при обработке твердых сплавов лимитируется образованием на них трещин.

Как купить электроэрозионный станок

На выбор станка влияют характеристики исходной заготовки (в первую очередь – электропроводность), необходимая степень точности разреза, возможная зона термической обработки, скорость операций.

«Пумори-инжиниринг инвест» сотрудничает с крупнейшими мировыми производителями электроэрозионного оборудования класса HI-TECH, например, японский производитель Makino, так и более бюджетный вариант – индийская компания Electronica.


Преимущества электроэрозионных станков Makino:

  • Высокий уровень точности обработки в субмикронном диапазоне (что очень важно для направлений компактной электроники и микрообработки);

  • Монолитная и жесткая конструкция станины из высококачественного чугуна с точным и правильным геометрическим расположением всех габаритных узлов;

  • Водный резервуар для диэлектрической жидкости интегрирован в основание станка;

  • Охлаждение станка обеспечивается блоком охлаждения диэлектрической жидкости, который встроен в литую станину базового станка и поддерживает температуру внутри станка на том же уровне, что и температура диэлектрической жидкости.

  • Благодаря неподвижному и монолитному столу замкнутого типа, возможна обработка заготовки от 1 кг до 1500 кг с одинаковой точностью и легкостью.

  • Негабаритные ШВП и линейные направляющие. MAKINO принципиально использует на всех типах электроэррозионных станков и на всех осях, только ШВП, как более жесткую и точную конструкцию (за исключением прошивных станков, где по оси Z, нужны быстрые и частые перемещения).

  • Прямой привод (двигатель) по всем осям (без ремней, которым требуется частая замена).

  • Направляющие шире по размеру, чем у конкурентов.

Все эти факторы влияют на точность, жесткость, долговечность станка.

Оборудование компании Electronica сертифицировано по европейским стандартам и рекомендовано к применению в любой области машиностроения, в том числе и в аэрокосмической промышленности.


Клиентами Electronica являются такие гиганты машиностроения как Tsubaki, Panasonic, ASTEC, компания занимает более 50% внутреннего рынка электроэрозионного оборудования в Индии, что свидетельствует о его высоком качестве.

Узнать технические характеристики, запросить стоимость, обсудить возможности лизинга в Екатеринбурге можно с нашими консультантами по телефону или электронной почте.

Если вы хотите запросить коммерческое предложение на конкретную модель, заполните, пожалуйста, форму заявки.

Модели современных станков

Современный станок электроэрозионной обработки металлов состоит из следующих узлов:

  • электродвигатели, действующие независимо друг от друга;
  • устройство подачи проволоки в зону эрозии;
  • рабочую ванну с охлаждающей жидкостью;
  • рабочий стол для расположения заготовки в процессе обработки;
  • блок управления станком.

Производителями станков этого типа являются как азиатские, так и европейские государства. Имея одно и то же назначение, станки разных производителей сильно отличаются по своей функциональности и цене. Если китайское и южнокорейское оборудование стоит значительно дешевле европейского, то последнее выполняется производителями на более высоком уровне с большей степенью автоматизации рабочих процессов.

Российскими производителями выпускается прецизионное оборудование АРТА для электроэрозионной обработки металлов.

Научно-промышленная корпорация «Дельта-Тест» сегодня является лидером в России по изготовлению оборудования этого типа. Изготавливая новые станки, предприятие занимается и модернизацией оборудования более ранних сроков производства.

Направляющие станка

Направляющие служат для перемещения по станине подвижных узлов станка, обеспечивая правильность траектории движения заготовки или детали и для восприятия внешних сил. Во всех металлорежущих станках применяются направляющие: скольжения, качения, комбинированные, жидкостного трения, аэростатические.

Предъявляющие требования: первоначальная точность изготовления, долговечность, высокая жесткость, высокие демпфирующие свойства, малые силы трения, простота конструкции, возможность обеспечения, регулирования зазора-натяга.

В зависимости от расположения направляющие делятся также на горизонтальные, вертикальные, наклонные.

Преимущества станка ар4300:

– возможность создавать программы обработки в диалоговом и визуальном режимах, непосредственно с пульта оператора;

– программное обеспечение позволяет проводить весь процесс изготовления детали от создания до обработки. Для создания детали используется специальная программа «TurboCad», которая является аналогом AutoCad’а;

– высокая точность позиционирования и стабильность обработки. Станина выполнена из высококачественного чугуна и имеет специальную конструкцию. На все оси станка установлены линейные направляющие;

– ввод/вывод программ возможно осуществлять через USB/LAN;

– все элементы электрического шкафа отвечают европейским нормам CE.

Привод главного движения в станке

Линейный привод – это конструкция с бесконтактной передачей усилия, прямой привод без какой-либо кинематической цепи преобразования энергии в движение и вращательного движения в линейное, без люфтов, зоны нечувствительности и неравномерных подач. Все, что происходит при отработке каждого перемещения, это:

Командный импульс => Энергия взаимодействия магнитных полей => Линейное движение

В линейных приводах отсутствует многоступенчатое преобразование энергии в движение, что вызывает возникновение люфтов и неравномерных подач. Линейные приводы электроискрового станка способны корректировать зазор 500 раз в секунду с дискретностью подач 0,1 мкм.

Приводы подач станка

Лишь с недавнего времени начался выпуск электроискровых станков, а именно с совершенно новыми линейными двигателями. В данном выпуске были совершены и исправлены работы над регулированием скорости и ускорении, равномерным движением, реверсом, легкостью обслуживания и др.

Про другие станки:  Станок рейсмусовый односторонний СР6-9 - Всё для чайников

Линейный двигатель в данном выпуске станков имеет двигатель, содержащий всего несколько элементов: электромагнитный статор и плоский ротор, которые содержат между собой только зазор из воздуха. Также имеется еще один немаловажный элемент и это оптическая измерительная линейка с высокой дискретностью (0.1 мкм). Без этого измерительного прибора система управления не сможет распознать координаты.

Но также ближе рассмотрим статор и ротор. Оба выполнены в виде плоских и легко снимаемых блоков. Но крепится статор к станине или колонне станка, а ротор – к рабочему органу.

В конструкции ротор совершенно прост. Он состоит из прямоугольных сильных постоянных магнитов. А магниты на тонкой плите из специальной высокопрочной керамики, коэффициент температурного расширения которой в два раза меньше чем у гранита.

Множество проблем линейного привода решились, так как стали использовать керамику одновременно с системой охлаждения. Соответственно «ушли» и проблемы с температурными факторами, с жесткостью конструкции, с наличием сильных магнитных полей и т.д.

Принцип работы генератора, который установлен на электроискровой станок, заключается в следующем:

  • Диодный мост проводит выпрямление промышленного тока напряжением 220 или 380 Вольт;
  • Установленная лампа ограничивает ток короткого замыкания и защиту диодного моста;
  • Чем выше показатель нагрузки, тем быстрее проходит зарядка электроискрового станка;
  • После того как зарядка закончится, лампа погаснет;
  • Зарядив установленный накопитель можно поднести электрод к обрабатываемой заготовке;
  • После того как проводится размыкание цепи, конденсатор снова начинает заряжаться;
  • Время зарядки установленного накопительного элемента зависит от его емкости. Как правило, временной промежуток от 0,5 до 1 секунды;
  • На момент разряда сила тока достигает несколько тысяч ампер;
  • Провод от конденсатора к электроду должен иметь большое поперечное сечение, около 10 квадратных миллиметров. При этом провод должен быть изготовлен исключительно из меди.

Проволочно-вырезные

Такие станки используют в своей работе бесконтактную технологию взаимодействия специальной проволоки и заготовки. С их помощью можно обрабатывать самые разные сплавы. Данное оборудование характеризуется высочайшей точностью обработки, которая составляет примерно 0,011−0,012 миллиметра.

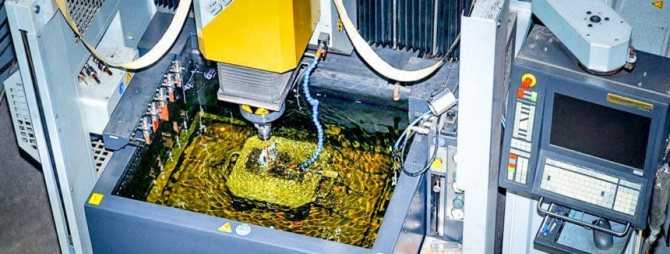

Прошивной станок

Электроэрозионный копировально-прошивной станок в современном исполнении оснащён блоком ЧПУ, в который встроены функции автоматического позиционирования, орбитальность движения деталей и возможность прожигания боковых поверхностей. Также станок оснащён функциями автоматического поиска кромки и поиска центральной точки зоны обработки.

Электроэрозионный прошивной станок предназначен для обработки как внутренних, так и наружных сферических элементов, работая по 3-мерной линейной траектории. Наряду с возможной обработкой поверхности по 2-х мерной дуге он может производить электроэрозионный прожиг, используя для обработки исходную матрицу изделия в качестве оригинала для копирования.

В настоящее время цена электроэрозионного станка этого типа колеблется около 1 млн. 800 тыс. рублей.

Электроэрозионная резка проволокой применяется тогда, когда выполнить требуемый рез металлической детали или заготовки с помощью классической традиционной обработки невозможно, когда перед прочностью заготовки бессильны и фреза, и резец токарного станка.

Механическая резка не выгодна или даже невозможна, когда требуется получение внутри или снаружи детали острых углов со сверхмалыми радиусами закруглений. Эта ситуация возникает при обработки деталей, подвергшихся закалке или твёрдосплавных металлических соединений.

Иногда ещё к электроэрозионной резке металла прибегают, если из-за глубины или сложной структуры полости это выполнить механической простой операцией на фрезерном станке невозможно. Проволочно-вырезные станки дополняют набор операций при изготовлении сложных деталей современного машиностроения.

Электроэрозионная резка представляет собой интенсивную электроэрозию металла в нужном сечении детали. Высокочастотные импульсы, вырабатываемые генератором, поддаются на электрод, который представляет собой проволоку из молибдена. При работе генератора сама деталь перемещается в нужную сторону с помощью электрического привода направляющих станочной плиты.

Выжигание металла происходит электрическими искрами, а затем разрушенный слой смывается охлаждающей жидкостью специального состава, непрерывно подаваемой в зону резки. Перемещение проволоки для электроэрозионных станков всегда происходит в направлении, перпендикулярном оси барабана смотки.

Можно выделить те технологические операции, где работа элктроэрозионных режущих станков выгодно отличается от механической обработки металлов:

  • обработка сверхтвёрдых металлов и сплавов;
  • выполнение вырезов в заготовках с угловыми острыми кромками, имеющими сверхмалые радиусы закруглений;
  • обработка цилиндрических и фасонных поверхностей большой глубины;
  • обработка поверхностей с очень высокой точностью.

Чтобы запрограммировать обработку детали электроэрозионным станком, нужно иметь техническое задание и макет самого изделия. Формат представляемых данных может быть любой, перевод его в команды блока ЧПУ осуществляется оператором станка или программистом.

При электроэрозионной резке нет нужды использовать инструменты, более твёрдые чем материал обрабатываемой детали. Для резки твёрдосплавных соединений используется проволока из цветных сплавов, которую получают обычным способом. Оборудование при резке также не отличается высокой сложностью, как и сами технологические приёмы работы с ним.

Скорость рабочего процесса не зависит от твёрдости и прочности обрабатываемого материала. При резке не требуется каких-либо усилий механического типа, благодаря чему качество обработки получается очень высокое. Количество же всевозможных операций и переходов на одну обработку сводится к минимуму даже при очень сложной форме детали.

Рекомендуем эти статьи:

Прошивные

Принцип работы проволочного электроэрозионного станка

  • Нержавейка;
  • Инструментальные металлические сплавы;
  • Сталь закаленного типа;
  • Титан.

Но их в то же время можно использовать и для других сплавов, когда нужно сделать углубления или отверстия, придерживаясь максимальной точности.

Самодельное оборудование

Принцип работы проволочного электроэрозионного станкавысокоточная обработка металлических сплавов производится довольно часто и в сравнительно крупных объемах. Сразу стоит отметить, что это оборудование сделать непросто. Такого рода начинание оправдывает себя лишь в мастерских и в цехах для обработки металлов.

В сети сейчас можно отыскать массу подробных инструкций, которые помогут реализовать эту задумку. Станки-самоделки нередко применяются для создания надписей, гравировки, резки тонколистового металла и некоторых иных целей.

Станки электроэрозионного типа

Реализуемые в производстве способы электроэрозионной обработки могут сильно отличаться в зависимости от конструкции станков, но остаётся одним и тем же сам принцип функционирования оборудования. Рассмотрим основные типы электроэрозионных станков, используемых для обработки металлических заготовок.

Сфера применения

Электроэрозионные станки незаменимы при работе с материалами, которые плохо поддаются механической обработке – с твердыми и жаропрочными сплавами, нержавеющей сталью, титаном, вольфрамом. За счет силы тока могут проникать глубоко и вырезать контуры высокой сложности.

При этом электроэрозионные станки с ЧПУ обеспечивают точность обработки до малых долей микрон, что приобретает особую важность при работе с дорогостоящими сплавами, где недопустимы потери при резке. Станки востребованы в аэрокосмической, медицинской, авиастроительной, ювелирной отраслях промышленности.

Технические характеристики станка ар4300:

Стол:

Размер стола1300х900мм
Максимальный размер детали1300х900х500мм
Максимальная допустимая нагрузка на стол1500кг
Размер бака с диэлектриком1660х1100мм

Рабочая зона:

Перемещение X/Y1000х800мм
Перемещение U/V36х36мм
Перемещение по Z450 (автоматическое)мм

Резка:

Скорость резки>160 (сталь)мм2/мин
Максимальный угол обработки±6°/50ммград
Максимальная толщина детали200мм
Максимальная шероховатость детали≤1,0мкм
Стандартные варианты обработкисталь/медь/алюминий/ твердый сплав
Максимальный ток обработки10А
Диаметр проволоки0,12 – 0,20мм
Про другие станки:  Отрезной ножовочный станок 8725

Точность:

Точность позиционирования X±0,002мм
Точность позиционирования Y±0,002мм

Система ЧПУ:

Дисплей15″ цветной ЖК дисплей
Клавиатура и мышь102 клавиши
Режимы программированияCAD/CAM/ISO
Количество программируемых осей4 (X,Y,Z,C)
Количество программируемых осейMDI, USB, LAN

Габариты и масса:

Габариты (ДхШхВ)2650х2360х2465мм
Масса станка4000кг

Примечание: описание технологии на примере электроэрозионного станка АР4300.

карта сайта

agie электроэрозионный станок арта вырезныевиды жидкость для электроэрозионных станковинструкция модели оснастка проволока 0.25 латуннаядля электроэрозионных станков проволочные с чпуцена резки 4г721м agiecut схема станкафильтры для электроэрозионных станков электродыобработка станки прошивочные сверлильные принципхарактеристика цена бу генератор купитьэлектроэрозионный станок принцип работы программы

Коэффициент востребованности 2 097

Типичные представители

В процессе подготовки данного реферата были разобраны несколько современных представителей станков электроискрового типа, оснащенных системой числового программного управления. Были представлены такие станки как, ALC800G и AQ15L. Их основные технические характеристики приведены ниже в таблицах 1 и 2.

Технические характеристики ALC800G

Технические характеристики AQ15L

Шпиндельные узлы станка

Шпиндель выполнен в виде массивного ротора, с расположенной внутри него крепежной цангой, а в верхней точке полости, образованной двумя встречно обращенными коническими поверхностями, установлен заборник(улавливатель) рабочей жидкости. Такая конструкция шпинделя улучшает условия работы на станке.

Рис.1 – Шпиндель электроискрового станка

В скользящем подшипнике 1 расположен вращающийся посредством клиноременной передачи 2 шпиндель 3, выполненный в виде ротора, в концентрической расточке которого расположена на напряженной или тугой посадке цанга 4, для крепления по внешней поверхности обрабатываемой детали 5.

Внутренняя полость ротора образована двумя встречно обращенными коническими поверхностями 6 и 7, Рабочая жидкость, подаваемая от гидронасоса по трубке 8 в отверстие обрабатываемой детали, под действием центробежных сил вращающегося шпинделя собирается на периферии внутренней полости (кармана) ротора, откуда через заборник 9 по трубке 10 поступает в фильтрующий элемент гидронасоса.

Электроискровая обработка

При режиме электроискровой обработки заготовок проводится с использованием кратковременных разрядов, происходящих в форме искр через диэлектрическую жидкость.

При таком режиме соблюдается следующая схема подачи импульсов:

  • обрабатываемая заготовка служит анодом с положительным зарядом, к которой устремляется поток электронов с рабочего электрода.
  • ионы металла детали воздействуют на рабочий электрод. Чтобы он не разрушился, используют импульсное напряжение на протяжении 10-3 с.

Электроэрозионная обработка

Принцип работы проволочного электроэрозионного станка

Металлы — электропроводящие материалы, поэтому обрабатывающая процедура с использованием электротока подходит для любых сплавов. С помощью электроэрозионного станка может осуществлять очень обширный перечень мероприятий: начиная от банального сверления или резания и заканчивая:

  • Точечной шлифовкой;
  • Восстановлением свойств поверхности;
  • Повышением прочности;
  • Имитацией;
  • Напылением;
  • Созданием гравировки.

Оборудование для электроэрозионной обработки основывается на особом принципе электродуги, приводящей к утрате вещества анодом и катодом. Непродолжительный электроимпульс способствует удалению вещества с анода, если же импульс будет более продолжительным, то вещество удаляется с катода.

Принцип работы проволочного электроэрозионного станкаВ станках данного типа применяется исключительно постоянный электроток. Показатели силы и напряжения тока находятся в прямой зависимости от характеристик металлического сплава, который подвергается обработке. Периодичность появления электроимпульсов зависит от отдаления/сближения обрабатываемой поверхности и электрода.

Обработка посредством электроимпульсной технологии, направленная на сверление или резание, осуществляется в особой жидкости — диэлектрике. В большинстве случаев при этом применяют керосин, масло или чистую воду. Манипуляции, связанные с укреплением, напылением и наращиванием поверхности, производятся в вакууме или в воздушной среде.

Принцип работы проволочного электроэрозионного станкав ювелирном искусстве и для создания элементов из очень твердых металлов. Ограничения, связанные с толщиной и габаритами заготовок, зависят лишь от параметров станка. Как правило, эта технология используется в крупносерийном производстве, где не нужна никакая дополнительная обработка деталей.

Кстати, электроэрозионное обрабатывающее оборудование можно сделать и своими руками. Но тут нужно учитывать тот факт, что в станках самодельного типа трудно воплотить в жизнь самые главные достоинства этой технологии: универсальность и точность. Ведь тугоплавкие металлические сплавы и металлы нуждаются в значительном расходе энергии.

В промышленности используется две разновидности устройств: вырезной (проволочный) и прошивной электроэрозионный станок. Первый тип применяется относительно толстых деталей, второй — для максимально точного исполнения, связанного с копированием тех или иных элементов.

Электроэрозионная резка

Наиболее востребованной является электроэрозионная резка металлов. Ее сущностью является действие на металлическую заготовку искровых электрических разрядов, образованных при протекании в электродах импульсного тока, при их максимальном сближении и нахождении в жидкой среде диэлектрика.

Таким образом, для проведения электроэрозионной резки на протяжении всего процесса резания нужно обеспечить:

  • подачу напряжения к электродам в виде импульсов;
  • периодически сокращать между электродами расстояние до критического размера;
  • обеспечить наличие жидкой среды (керосина или масла).

При обеспечении таких условий из металлической детали под влиянием высокой температуры, возникающей за счет действия разрядной дуги, выбиваются частицы, которые затем вымываются диэлектрической жидкостью. Диэлектрик также выполняет функцию катализатора распада частиц металла, т. к. при высоких температурах испаряется.

Поскольку единичный разряд должен происходить с периодическим постоянством в виде краткосрочных искр, чтобы достичь разрезания заготовки по намеченному контуру, нужно соблюдать определенный режим работы. Различают два режима обработки: электроискровой и электроимпульсный вид.

Электроэрозионный станок

Упрощенно работа на электроэрозионном станке происходит так:

  1. Импульсный ток подается деталь и проволочный электрод из молибдена. Также могут быть использованы вольфрам, латунь, медь и другие металлы.
  2. Одновременно с подачей импульсного тока на электрод происходит перемещение детали с помощью направляющих станка ЧПУ в нужном направлении.
  3. Возникающие искровые импульсы разрядов выжигают область металла в месте разреза.
  4. Расплавленный металл смывается охлаждающей жидкостью.
  5. При работе обеспечивается одновременное перемещение проволоки, намотанной на специальный барабан.

Электроэрозионное оборудование включает:

  • станок, на котором осуществляется операция;
  • генератор напряжения, обеспечивающий импульсный режим;
  • устройство подачи диэлектрической жидкости и ее очистки;
  • систему откачки из рабочей области образованных газов.

Непосредственно станок состоит из:

  • основания в виде станины;
  • ванны, размещенной на столе;
  • головки шпинделя;
  • пульта для управления процессом;
  • системы обеспечения подачи импульсов на деталь;
  • системы автоматической регулировки процессов.

Встречаются станки, которые могут иметь некоторое отличие в устройстве. Например, могут иметь систему очистки в виде отдельного устройства.

Импульсные генераторы являются отдельными агрегатами, размещенными рядом с основным станком. Есть виды устройств, в которых генератор встроен в станок.

Упрощенный вариант электроискрового станка не включает систему подачи жидкости и ее очистки. Обработка включает погружение стола с деталью заготовки в воду, находящуюся в ванне. Если обработка проводится с использованием керосина, то образующиеся газы удаляются через общую вентиляцию.

При эксплуатации этого оборудования требуются квалификация и знание технологического процесса, которые позволят выполнять процесс с соблюдением всех требований, отраженных в документации.

Элетроэрозионный станок схема

Боле подробно ознакомиться с устройством и получить информацию о номиналах электрических компонентов можно на стр. 154 книги.

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 5,00 из 5)
Загрузка...

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Войти
