3К833 станок хонинговальный — технические характеристики

Основание станка

Основание (рис.

представляет собой плиту коробчатой формы, внутренняя полость которой является резервуаром для охлаждающей жидкости и отстойником от грубых механических примесей.

На основании расположены электронасос охлаждения 1, колонна 2 и фильтр 3.

На верхней рабочей плоскости основания устанавливаются приспособления для обработки гильз или блоков. Для защиты от разбрызгивания охлаждающей жидкости предусмотрены передний и боковые защитные щитки.

На передней и задней стенках основания предусмотрены окна (4) для очистки резервуара охлаждения.

Основное описание и функции обрабатывающего станка

Данный вид хонинговальных станков выпускается для обработки деталей типа труб (в том числе, и для работы с глухими отверстиями).

При помощи предварительного (грубого) хонингования и доводочного хонингования может быть достигнута требуемая точность и степени шероховатости.

Материал, подлежащий обработке на данном станке, может включать в себя:

Основные положения хонингования

Процесс хонингования подробно описан на википедии и на металлвики, поэтому рассмотрим только практическую сторону вопроса хонингования и оборудование, применяемое при этом. Хонингование используется, когда вам нужно получить отверстие со сверхвысокими требованиями к округлости, шероховатости и параллельности.

В нашей практике мы использовали оборудование «Sunnen» для получения шероховатости выше Ra0,04 мкм и допуска круглости менее 0,5 мкм, при этом предельные отклонения размера обработанного отверстия составили менее 2 мкм. Указанные параметры мы достигли на вертикально-хонинговальном станке Sunnen SV2022.

При хонинговании нельзя исправить ось отверстия, поэтому перед операцией хонингования обычно выполняется расточка. Исключением из этого правила могут стать задачи хонингования отверстий небольшой глубины, в таком случае для обработки можно использовать длинные хонинговальные бруски.

Стандартные припуски под хонингование обычно составляют менее 0,05 мм на сторону в зависимости от диаметра обрабатываемой детали.

Общее описание

Хонингование (хонинговка, нанесение хона, хонинговая полировка) — это обработка поверхности металлических изделий посредством алмазной крошки . Приоритетное использование оно получило в шлифовании конусовидных и имеющих форму цилиндра изделий.

Получаемое значение шероховатости поверхности отвечает качеству чистовой токарной обработки либо шлифовке мелкозернистым шлифовальным кругом. Лишь способом хонингования можно достичь необходимого эффекта при работе с блоком цилиндров. В точках соприкосновения деталей должна присутствовать смазка, удерживаемая специально созданной хонинговальной сеткой.

Практикуемый для хонинговой полировки инструментарий называется хоном. Это камни либо бруски, которые располагаются по контуру основания. В ходе работы они истираются, в связи с этим строение обоймы предполагает возможность их ротации.

Для нанесения хона применяются специализированные агрегаты. Это устройства с горизонтальным либо вертикальным размещением оси шпинделя. У каждого из них собственное предназначение с учетом выполняемой работы.

Хонинговальное оснащение узкопрофильное. Создание многофункциональных машин в прошлом.

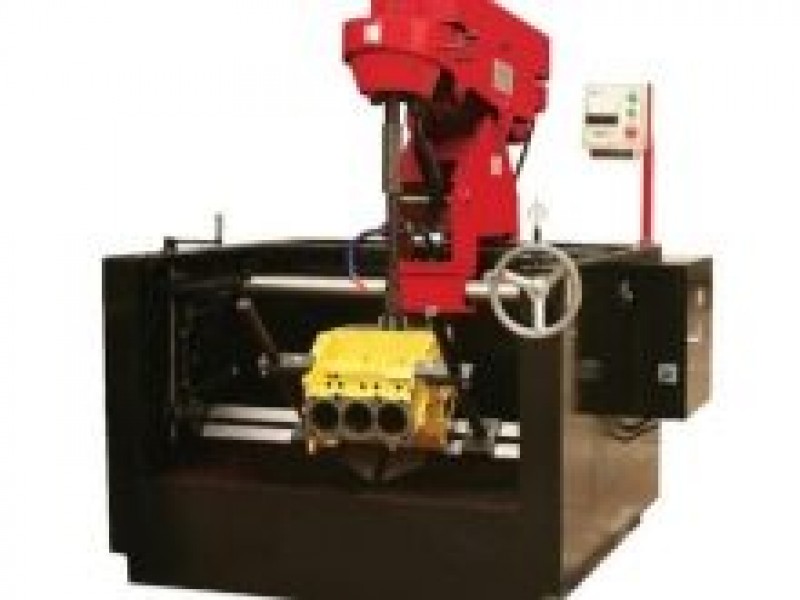

3к833 хонинговальный станок вертикальный одношпиндельный полуавтомат. назначение и область применения.

Полуавтомат хонинговальный вертикальный 3К833 предназначен для хонингования — окончательной отделки отверстий в гильзах, блоках, шатунах двигателей внутреннего сгорания и других деталях.

Обработка отверстий на станке производится преимущественно алмазными брусками.

Хонинговальный полуавтомат 3К833 может быть использован на авторемонтных и металлообрабатывающих предприятиях.

Полуавтомат 3К833 предназначен для окончательной обработки зеркала цилиндров двигателей внутреннего сгорания, пневмоцилиндров и гидроцилиндров, отверстий шатунов, шестерен и других деталей в автомобилестроении, тракторостроении, станкостроении и других областях народного хозяйства.

Механизмы станка осуществляют по циклу одновременное возвратно-поступательное и вращательное движения инструмента — хона и радиальную подачу брусков, обеспечивающую увеличение по диаметру рабочей части инструмента в процессе обработки.

Станок 3К833 снабжен отсчетным устройством, позволяющим по ходу иглы разжима обеспечивать косвенный контроль диаметра обрабатываемого отверстия.

На станке применена электрогидравлическая система разжима инструмента со следящей системой за мощностью на валу шпинделя (инструмента).

Работа механизма разжима в ступенчатом режиме обеспечивается регулируемым дозатором. Цикл обработки может включать в себя этап «выхаживание» (прекращение вертикальной подачи), который повышает точность и чистоту обработки.

Вертикальный хонинговальный станок 3к833 купить по выгодной цене. продажа станков 3к833 с доставкой в москве, по всей россии и снг | станочный мир

Виды станков

В зависимости от конструкции и других технических характеристик, хонинговальный станок может быть:

• с горизонтальным и вертикальным размещением шпинделя;
• одно или двухшпиндельным, а также с несколькими шпинделями;
• для внешней и внутренней обработки, а также комплексным (для внешней и внутренней обработки одновременно);
• с механическим (ручным), полуавтоматическим и автоматическим управлением (станки с ЧПУ).

Самыми распространенными моделями считаются: 3Г833, 3А833 (вертикально-хонинговальные станки), СС 740В, СС 743 (хонинговальные станки с ЧПУ), 3К833 (полуавтомат).

Высокопроизводительные хонинговальные станки wsk honingtech

Современные, высокопроизводительные хонинговальные станки WSK, Южно-Корейского производства, предлагаемые компанией «Гидроласт», используются во всех отраслях промышленности:

Наша компания является официальным представителем производителя данного оборудования для изготовления гидравлических цилиндров из Южной Кореи. Данное оборудование отличается высокой точностью заданных параметров обработки и отличной надежностью всех узлов и механизмов.

Хонинговальные станки WSK отличаются высокой скоростью обработки, точностью позиционирования, исключительной надежностью за счет применения первоклассных механических и электронных комплектующих таких фирм, как:

Высокие темпы обработки деталей достигаются за счет современных средств контроля производства, а также принципиально новых решений в конструкции. Учитывая то, что основными особенностями производителей гидравлического оборудования является ее материалоемкость, а также – постоянно повышающиеся требования к качеству и точности механической обработки, то роль эксперта в выборе необходимого станка для собственного изготовления труб для гидроцилиндров становится очевидной.

Необходимо понимать, что именно хонинговальный станок как средство производства гидравлических цилиндров является одной из основных составляющих в получении заданного высокого уровня обработки и получения высококачественного изделия, при этом не сталкиваясь с проблемами поставок импортной продукции. Наша компания предлагает поставку горизонтальных хонинговальных станков для производства труб гидроцилиндров.

Гидроузлы

С задней стороны колонны с применением притычной гидроаппаратуры, на подпанельных плитах установлены гидропанель возвратно-поступательного движения, четыре парораспределители с электроуправлением, редукционный клапан и фильтр тонкой очистки масла.

С правой стороны колонны установлены: насосная установка, гидропульт с контрольно-регулирующей аппаратурой. Гидропульт, вынесенный на правую боковую сторону полуавтомата, в сочетании с электропультом обеспечивает удобство управления полуавтоматом.

Кинематическая схема хонинговального станка 3г833 рис. 51

Кинематическая схема хонинговального станка 3г833

1. Электромотор
2. Шкив
3. Шкив
4. Конические зубчатые колеса
5. Конические зубчатые колеса
6. Конические зубчатые колеса
7. Электромагнитные фрикционные муфты
8. Электромагнитные фрикционные муфты
9. Вал
10. Вал
11. Приводная шестерня
12. Рейка зубчатая
13. Лимб
14. Кулачки
15. Кулачки
16. Переключатель
17. Рукоятка
18. Ленточный тормоз
19. Муфта
20. Червячная пара
21. Электромотор
22. Шкив
23. Шкив
24. Конические зубчатые колеса
25. Ведомое зубчатое колесо
26. Шпиндель

Хонинговальный станок модели 3Г833, как исключение, имеет механический привод возвратно-поступательного движения шпиндельной бабки (см. рис. 51).

Скорость осевого движения шпиндельной бабки настраивается с помощью трехручьевых шкивов 2 и 3 и перекидного ремня.

Реверсирование шпиндельной бабки производится механизмом, включающим конические зубчатые колеса 4, 5, 6 и электромагнитные фрикционные муфты 7 и 8.

Движение шпиндельной бабки кинематически связано с вращением лимба 13, несущего кулачки 14 и 15, с помощью которых устанавливается ее ход. Эти кулачки через систему рычагов воздействуют на переключатель 16, который переключает муфты 7 и 8. Для местного хонингования реверсирование шпиндельной бабки можно производить вручную рукояткой 17.

При выводе хонинговальной головки из отверстия она может останавливаться только в крайнем верхнем положении. От самопроизвольного опускания вниз под действием собственного веса бабка удерживается ленточным тормозом 18.

Для ручного ввода головки в обрабатываемое отверстие предусмотрена муфта 19 и червячная пара 20.

Компановка

Вертикально-хонинговальный станок состоит из следующих основных узлов: основания, колонны, ползуна, коробки подач, редуктора, приспособлений для установки и крепления гильз и блоков автомобильных и тракторных двигателей, электрооборудования.

На основании станка установлена колонна, на которой расположены следующие узлы:

• система охлаждения с правой стороны колонны
• шкаф с электрооборудованием — с левой стороны колонны
• пульт управления — с правой стороны колонны
• коробка подач — на верхнем торце колонны
• редуктор — на передней стенке колонны

На скалках, закрепленных в корпусе редуктора и плите коробки подач, установлен ползун.

Приспособления для крепления гильз и блоков устанавливаются на рабочей плоскости основания.

Обзор видов

С учетом конструктивных особенностей существуют следующие разновидности хонинговальных агрегатов.

По местоположению оси шпинделя:

1. вертикальные;

2. горизонтальные;

3. для выполнения специального хонингования практикуются специализированные наклонные модификации.

По числу шпинделей:

• одношпиндельные агрегаты;

• многошпиндельные станки.

На одношпиндельных агрегатах делают хонингование обычных изделий, многошпиндельные практикуются для обработки деталей сложной конфигурации.

Указанные агрегаты используются в большинстве случаев для обработки отверстий в зубчатых колесах, шатунах, блоках цилиндров, гильзах и иных деталях. Процедура хонингования предусматривает обработку деталей с параметром шероховатости Ra = 0,32-0,04 мкм и корректирует отклонения конфигурации (конусовидность, погрешность овальности и прочее).

Обработка деталей производится с подачей СОЖ (эмульсии, минерального масла, керосина). Как мы уже знаем, станки изготавливаются для хонингования внутренних, реже внешних поверхностей с горизонтальным и вертикальным размещением одного либо нескольких шпинделей.

Обозначение хонинговального станка 3к833

3 — шлифовальный станок (номер группы по классификации ЭНИМС)

К – серия (поколение) станка (Г, К)

8 – притирочные, полировальные, доводочные, хонинговальные, полировальные станки (номер подгруппы по классификации ЭНИМС)

33 – исполнение станка

Параметры эксплуатации оборудования:

Описание конструкции:

1. Корпус станка:

Корпус станка состоит из стального каркаса выполненного из сваренных труб прямоугольного сечения, внешнего защитного кожуха. Две линейные направляющие находятся с обеих сторон корпуса станка, два концевых выключателя установлены с правой стороны на линейной направляющей с целью предотвращения движения механизма возвратно-поступательного движения за установленные пределы.

2. Система возвратно-поступательного движения:Механизм возвратно-поступательного движения каретки установлен с одной стороны станка и состоит из нескольких основных частей, таких как двигатель с частотным преобразователем, коробкой скоростей, двурядной цепи.

4. Зажимное устройство:

5. Электрическая часть и панель управления:

6. Хонинговальные головки:Данный тип станков поддерживает возможность эксплуатации 2-х типов хонинговальных головок, отличающихся типом крепления хонинговальных камней и их формой;

Стандартный ряд легких горизонтально-хонинговальных станков

Перечень органов управления хонинговальным станком 3к833

1. кнопка (включение гидропривода)
2. кнопка (ЦИКЛ ПУСК)
3. кнопка (вывод шпинделя вверх)
4. кнопка (СТОП)
5. кнопка (разжим брусков хонголовки)
6. кнопка (вращение шпинделя)
7. кнопка (короткие хода шпинделя)
8. переключатель АВТОМАТ-НАЛАДКА
9. сигнальная лампа (разжим брусков хонголовки)
10. сигнальная лампа (шпиндель вверху)
11. сигнальная лампа (СЕТЬ)
12. реле времени цикла
13. кулачки управления возвратно-поступательным движением
14. кулачок (СТОП)
15. золотник включения манометра
16. манометр (контроль давления)
17. регулировка давлений в гидросистеме разжима брусков
18. регулировка давления в гидросистеме возвратно-поступательного движения
19. регулировка скорости возвратно-поступательного движения
20. рукоятка переключения скоростей
21. кран подачи СОЖ
22. табличка
23. табличка

Привод вращения шпинделя

Корпус привода вращения — литой коробчатой формы, внутри которой монтируются три шлицевых вала с шестернями, гильза с подвижной пинолью, два гидроцилиндра возвратно-поступательного движения, система смазки.

Изменение чисел оборотов шпинделя обеспечивается подвижным блоком шестерен, который удерживается через упорный подшипник вилкой, вилка в свою очередь фиксируется на направляющей штанге подпружиненным шариком.

Коробка скоростей связана с электродвигателем эластичной муфтой и имеет торможение посредством электромагнитной муфты.

Шпиндель спроектирован по принципу «подвижная пиноль». Шпиндель-пиноль получает возвратно-поступательное движение от двух гидроцилиндров 2, расположенных в одной плоскости с осью шпинделя. Пиноль находится внутри гильзы 3, которая получает вращательное движение от привода вращения и передает на пиноль через бронзовую шпонку 4.

В качестве нижней опоры принят двухрядный роликовый подшипник 5 с регулируемым радиальным зазором. Верхняя опора состоит из двух радиально-упорных подшипников 6, воспринимающих осевое усилие. Осевое усилие, необходимое для хонингования, от гидроцилиндров 2 передается на пиноль 1 через соединительную плиту 7 и упорные подшипники 8. С плитой 7 посредством кронштейна 9 связан шток 10, за который цепляется рейка механизма управления.

Приспособление для установки и крепления блоков на станке

Приспособление (рис. 15) закрепляется на столе станка с помощью эксцентриковых зажимов 1. Обрабатываемый блок на приспособлении крепится четырьмя прихватами 2 с эксцентриковым зажимом.

Установка блока на оси шпинделя в поперечном направлении производится упорами 4. Перемещение приспособления с установленным блоком в продольном направлении осуществляется через реечную передачу посредством маховика 3 с отсчетом необходимого шага по линейке, установленной на основании станка.

Процесс хонингования

При хонинговании регулируются следующие параметры:

• Cкорость вращения шпинделя V₁ исходя из выбранной окружной скорости V_о
• Скорость V₂ и глубина возвратно-поступательного движения исходя из выбранного угла встречи рисок θ
• Усилие подачи брусков на разжим в хонинговальной головке исходя из необходимой производительности обработки

Cкорость вращения шпинделя определяется в соответствии с материалом и диаметром обрабатываемых отверстий и выбранной окружной скоростью.

V1 = (1000 * Vо) / π * d

где:

V1 — скорость вращения шпинделя

Vо — окружная скорость (60..70 м/мин для чугуна и 45..60 м/мин для стали)

d — диаметр обрабатываемого отверстия

Инструмент при хонинговании оказывает на обрабатываемую поверхность несоизмеримо меньшее удельное давление, чем при шлифовании, и поэтому структура поверхностного слоя подвержена меньшим изменениям.

Незначительное удельное давление позволяет обрабатывать тонкостенные детали с высокой точностью.

При хонинговании в зоне резания температура неизмеримо меньше, чем при шлифовании, что также имеет меньшее влияние на структуру поверхностного слоя.

При хонинговании происходит автоматическое исправление отклонений отверстия от правильной геометрической формы, что позволяет получить более точное отверстие, чем при шлифовании.

За счет более широкой номенклатуры хонинговальных брусков по сравнению со шлифовальными кругами имеется возможность точнее решить задачу по достижению технических требований.

При хонинговании возможно создание определенного микрорельефа поверхности, а именно: необходимый угол встречи рисок, определенное соотношение опорных поверхностей и впадин (плосковершинное хонингование), вскрытие графитовых зерен в чугуне и достижение наименьшей шероховатости поверхности. Все это недостижимо при шлифовании или расточке.

Есть группы деталей, которые подлежат только хонингованию, например, цилиндры штанговых насосов, у которых соотношение длины и диаметра отверстий 100 и более. При обработке цилиндров в блоках автомобильных двигателей хонингованию также нет альтернативы, т.к. требуется создание определенного микрорельефа маслоудерживающей поверхности и вскрытие графитовых зерен.

Расположение составных частей зубошевинговального станка 5702

Расположение составных частей станка 5702

Общий вид станка приведен на рис. 72. Станок имеет жесткую станину 1, отлитую из чугуна и представляющую собой стойку с основанием. Станина воспринимает статические и динамические усилия, возникающие в процессе шевингования. На верхней плоскости станины закреплен корпус 8 с шеверной головкой 6, которая может поворачиваться на угол скрещивания осей.

По вертикальным направляющим станины перемещается консоль 2 механизма подач. Стол 3 передвигается по горизонтальным направляющим консоли. В механизме стола имеется поворотная плита для установки угла диагонали. Для зажима заготовки служат правая и левая бабки, установленные на столе станка.

Зажим обрабатываемого колеса гидрофицирован. Во время обработки зона резания закрывается щитком 5. Панель 7 управления расположена на корпусе 8 шеверной головки. Обрабатываемое колесо, установленное на столе, получает возвратно-поступательное и радиальное движение от механизма подач, а вращательное — от шевера.

Процесс шевингования производится в плотном зацеплении при скрещивающихся осях шевера и обрабатываемого колеса. В конце каждого хода стола последний вместе с механизмом подач перемещается вверх на величину радиальной подачи, а число рабочих ходов стола устанавливается путем соответствующего расположения винтов-упоров на барабане управления, который находится в механизме подач. Число калибрующих ходов стола устанавливают переключателем, расположенным на пульте управления.

Редуктор привода станка

Редуктор (рис. 10) передает вращение на приемную шестерню ползуна через шлицевой вал 7.

Корпус редуктора 1 представляет собой литую деталь коробчатом формы, внутри которой расположены ведущая вал-шестерня 6 с закрепленным на ней трехручьевым шкивом 4 и ведомая шестерня 2, передающая вращение шлицевому валу 7.

Для предохранения узла от поломки в случае возможных перегрузок по крутящему моменту редуктор снабжен предохранительной фрикционной муфтой 5.

Сведения о производителе хонинговального станка 3к833

Производители хонинговального станка 3К833 — Майкопский станкостроительный завод им. Фрунзе и Краснореченский станкостроительный завод им. М.В. Фрунзе.

Станок является дальнейшим усовершенствованием аналогичных хонинговальных станков серии 3Г833.

Список литературы:

Станки с горизонтальным размещением шпинделя

Горизонтально-хонинговальные агрегаты применяются для хонингования длинных заготовок типа «труба». Длина хонингования до 10 тыс. миллиметров, внешний диаметр детали до 1 тыс. миллиметров. В большинстве случаев эти детали являют собой фигуры вращения, вместе с тем точная их обработка на обыкновенных токарных агрегатах проблематична вследствие высокого соотношения длины к диаметру.

Технические характеристики хонинговального станка

Технические характеристики хонинговального станка 3к833

Связанные ссылки. Дополнительная информация

Устройство станков

В традиционном исполнении имеются такие узлы станка.

1. Корпус. Являет собой стальной каркас, выполненный из сваренных труб прямоугольного сечения. По верху находится оградительный кожух.

2. Линейные направляющие с двумя концевыми. Они нужны для контроля перемещения каретки в установленных границах.

3. Передвигающаяся каретка.

4. Хонинговальный инструментарий.

5. Насос системы охлаждения

6. Зажимное приспособление.

7. Электрооборудование.

8. Панель управления.

Имеется несколько способов хонингования.

1. Сухое . В этой технологии не участвует смазочно-охлаждающая жидкость (СОЖ).

2. Вибрационное . Это способ, где механические колебания дополнительно оказывают помощь.

3. Электрохимическое . В процессе принимают участие не только механические силы, но и оказывает воздействие электрохимический фактор.

4. Экструзионная абразивная обработка.

5. Платохонингованая (плосковершинная хонинговая полировка).

Плосковершинная хонинговка в соотношении с обыкновенной имеет свои отличительные черты. Практикуется для обработки блока цилиндров. Между кольцами и цилиндрами имеется зазор, заполняемый маслом. Образовывается он непроизвольно в первое время работы мотора.

Для этого посредством плосковершинной хонинговой полировки поверхностный слой контактирующих друг с другом деталей становится рыхлым. В ходе работы он истирается, и детали накрепко примыкают друг к другу. Минимальный сохранившийся просвет заполняет масло.

Чтобы выполнить подобную работу в домашней обстановке, требуется наличие ручного инструментария для хонингования.

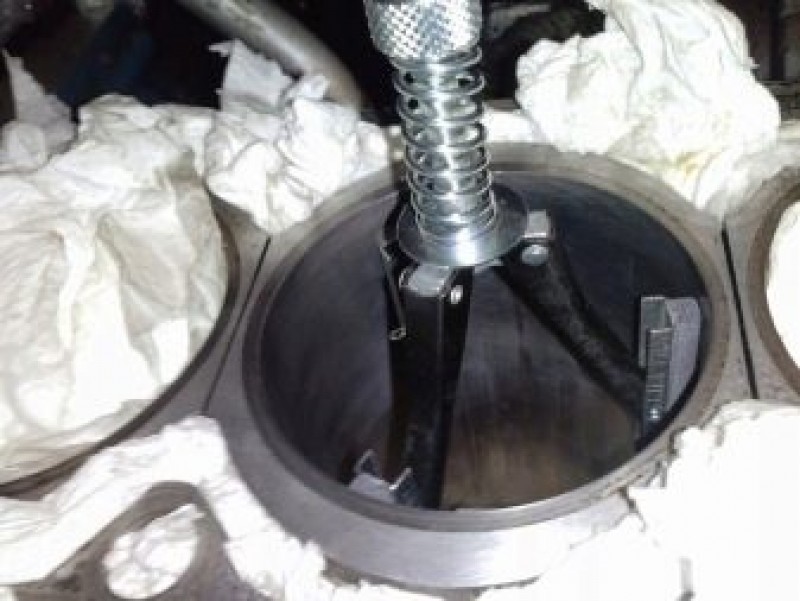

Хонинговальная головка 6- брусковая к станку 3к833

Хонинговальная головка станка 3к833

Хонинговальная головка (хон) представляет собой цилиндр, в котором вмонтированы хонинговальные бруски, перемещающиеся с точностью до 0,01 мм.

Бруски могут быть как абразивными, так и алмазными.

Стандартная хонинговальная головка к хонинговальным станкам моделей 3Г833 и 3К833 применяется для обработки внутренних цилиндрических отверстий путём совмещения вращательного и возвратно-поступательного движения головки с закрепленными на ней раздвижными абразивными брусками с обильным орошением обрабатываемой поверхности смазочно-охлаждающей жидкостью.

Позволяет получить отверстия с отклонением от цилиндричности до 5 мкм и шероховатостью поверхности Ra = 0.63 ÷ 0.04.

Хонингование. хонинговальные станки. общие сведения

Синонимы: станок для хонингования, станок шлифовально-притирочный металлорежущий, honing vertical semiautomatic device

Хонингование — один из методов высокоточной обработки отверстий и валов.

Хонингование — это отделочная операция, при которой съем металла с обрабатываемой поверхности детали осуществляется хонинговальными брусками, где в качестве резцов выступают абразивные или алмазные зерна.

Хонингование — это достаточно производительный процесс. Скорость съема припуска при хонинговании может достигать 2000 см³ в час, что соизмеримо с чистовым точением и шлифованием. При этом хонингование обеспечивает минимальную шероховатость поверхности и цилиндричность отверстия до долей микрона.

В шпинделе хонинговального станка закрепляется режущий инструмент — хонинговальная головка (хон), оснащенная мелкозернистыми абразивными брусками. Главное движение инструмента хонинговального станка — вращательное, создаётся отдельным электродвигателем или гидротурбиной, а движение подачи (прямолинейное, возвратно-поступательное) — обычно гидроприводом.

Кроме того, имеется механизм радиальной подачи абразивных брусков в хонинговальной головке, который обеспечивает быстрый подвод брусков к обрабатываемой поверхности, а также автоматическую компенсацию их износа во время работы.

Наиболее распространены полуавтоматические хонинговальные станки для хонингования сквозных и глухих отверстий.

Различают хонинговальные станки по расположению шпинделя:

• вертикальные хонинговальные станки
• горизонтальные хонинговальные станки
• наклонные хонинговальные станки

Различают хонинговальные станки по количеству шпинделей:

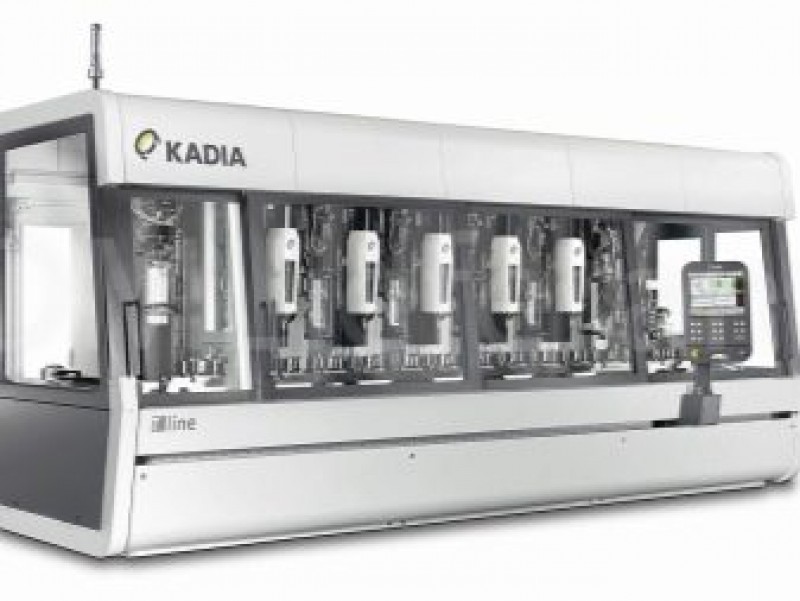

• одношпиндельные хонинговальные станки
• многошпиндельные хонинговальные станки

Различают хонинговальные станки по виду обрабатываемых отверстий:

• станки для внешнего хонингования
• станки внутреннего хонингования

Различают хонинговальные станки по степени автоматизации:

• универсальные хонинговальные станки
• полуавтоматические хонинговальные станки
• автоматические хонинговальные станки
