Что нужно предусмотреть?

Перед изготовлением нужно обратить внимание на следующие вещи:

1. Диаметр распиливаемых бревен, если будут большие диаметры, то нужна более мощная пила, более длинная шина с цепью;
2. Загрузку тяжелых бревен на распиловку, для этого нужно обязательно предусмотреть какой то механизм, или может закатывать их или дополнительные домкраты или в идеале погрузчик;
3. Бревно должно фиксироваться, чтобы во время распиловки оно не играло и доски были ровными;
4. Направляющая для бензопилы и салазки не должны играть, поэтому их нужно усиливать;
5. Чем мощнее пила, тем легче будет осуществляться производство. Поэтому приобретая пилу нужно брать максимально мощную;
6. Использования электричества в качестве источника энергии позволяет хорошо сэкономить;
7. Не забываем что цепь должна быть для продольного пиления, это позволит значительно поднять скорость процесса. Специалисты рекомендуют использовать цепь 3*8.
8. Цепь желательно покупать твердосплавную. Этим на сегодня занимается компания «Штиль». Обычные цепи выходят из строя достаточно быстро;
9. Длину распиливаемых бревен, нужно учесть максимум и минимум. Чтобы максимально длинные входили, а минимально короткие не проваливались между направляющими;
10. Рассчитывать таким образом, чтобы пила во время работы не вибрировала и не играла на направляющих;
11. Мощность пилы, в некоторых случаях хочется и помощнее и по экономнее. В таком случае народные умельцы делают следующее. Вместо бензопилы ставят электромотор, а шину оставляют для распиловки, смотрите фото ниже;
12. Высоту пилорамы. Нужно предусмотреть таким способом, чтобы и спина не болела наклоняться и бревна высоко не нужно было поднимать. Если лес будет не тяжелым, лучше делать ее повыше. Если лес тяжелый, можно и по ниже.
13. Распиловка леса может осуществляться как верхней частью шины, так и нижней. При распиловке нижней частью, опилки летят в сторону бензопилы и забивают ее. Верхняя же часть выкидывает опилки от бензопилы, это позволяет увеличить как сам срок эксплуатации пилы, так и время простоев во время пиления;
14. В процессе пиления, цепь очень часто на пиле растягивается и нуждается в натяжке. Поэтому при установке пилы нужно обязательно предусмотреть доступ к натяжке цепи и закрепить пилу с доступом к механизму;
15. При пилении лучше фиксировать положение рукоятки бензопилы, это упрощает процесс;
16. Тросик, бельевая веревка или шнурок не должен тянуться, так как процесс пиления должен быть равно мерен во времени.

Что нам понадобиться?

1. Сварочный аппарат, электроды;
2. Пиломатериалы, столбики, шурупы, гвозди;
3. Бензопила, электропила или просто электродвигатель;
4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
6. Ролики и направляющие;
7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
8. Подшипники для роликов.

Какой материал выбрать для изготовления корпуса? Общепринятым считается безусловно металл. Он хорошо выдерживает тяжесть бревен, устойчив при изменении влажности.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Введение

Кризис заставляет взглянуть на старые процессы новыми глазами. Где то закрываются лесопильные заводы, а где то наоборот решают открыть лесопилку. Как правило открывают лесопилку в последнее время частники, у них и издержки ниже и эффективность повыше. Тут и бизнес план лесопилки не нужен, но если пригодится то вам сюда!

Иногда слово «открывают» слишком громко сказано. Просто ставят лесопилку для использования ее в домашних условиях к примеру для постройки дома, ну на крайний случай распилить бревно соседу. Вот такой случай мы и рассматриваем

При открытии своей лесопилки существует несколько вариантов как это лучше сделать:

• Купить недорогое оборудование;
• Сделать самому.

Опять же для строительства дома и получения 3 — 5 кубов досок, покупать лесопилку за 50 — 150 тысяч ну просто транжирство какое то. Ведь наши доски то будут стоить в разы дешевле 18 — 30 тысяч рублей.

Выход есть, сделать пилорамку из бензопилы. Это у вас не займет много времени если вы обладаете руками которые растут у вас из нужного места. Кроме того она вам послужит верой и правдой долгое время, ведь своя пилорама это сегодня довольно выгодный бизнес.

Виды пиломатериалов

Для того, чтобы эффективно пользоваться кареткой, необходимо знать приемы изготовления того или иного типа пиломатериала. Существуют следующие разновидности:

• лафет (двухкантный брус). Это бревно, с двух сторон которого снят горбыль. В результате появляются две параллельные площадки с противоположных сторон;
• брус. Это толстая балка прямоугольного сечения, полученная из лафета после обрезки боковых сторон;
• доска. Плоская планка, полученная путем продольного пиления бревна. Ее толщина достигает 100 мм, материал свыше этой толщины считается брусом (или лафетом). Бывает необрезная и обрезная доска, полученные соответственно из бревна или из бруса.

Выбор бензопилы для домашней пилорамы

Основная деталь установки — цепная пила и к ее выбору нужно отнестись со всей внимательностью. Установить вы можете как новую, только что купленную пилу, так и бывшую в употреблении, типа марки “Урал”. Использовать для создания пилорамы можно не только бензопилу, но и электропилу. Единственное, о чем нужно помнить, вы будете ограничены в движениях из-за длины сетевого кабеля.

Для правильного подбора пилы важно изначально понимать целевое назначение установки. Для полупрофессионального, коммерческого использования отдавайте предпочтение стационарным пилорамам с мощными и производительными пилами. Бытовое применение оборудования позволяет выбрать менее мощную бензопилу, создав своими руками мобильную мини пилораму по чертежам из интернета.

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски.

Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

• Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
• В любой момент ее можно разобрать, чтобы продолжить пилить деревья
• Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Достоинства бензопил отечественного производителя

«Дружба» — один из немногих советских брендов, получивших мировую известность и признание. В далеком 1958 году на Всемирной выставке ЕХРО пила получила «Золотую медаль».

И, хотя среди покупателей бытует мнение, что данная модель уже давно морально устарела, агрегат «Дружба-4» всё же имеет актуальность использования в качестве основной режущий части домашней пилорамы благодаря тому, что:

• Детали корпуса изготовлены из высококачественного алюминиевого сплава;
• Модель отличается высокой производительностью;
• Наличие механического тормоза цепи;
• Исключительная надежность двигателя.

Бензопила «Урал» унаследовала от легендарной «Дружбы» надежность и качество. Современные модели Пермского завода пользуются стабильным спросом у покупателя.

Достоинства:

• Бытовые пилы имеют упрощенную конструкцию (легко использовать без должного опыта);
• Бензопила «Урал» обладает более высоким показателем мощности (5 лошадиных сил, у «Дружбы» — всего 4);
• Простота ремонта.

Инструкция и чертеж самодельной пилорамы

Работы начинаются с оформления основания, каркаса конструкции. Для этого используются уголки и рельсы. Конструктор должен качественно выровнять их по уровню и сварить. Чертеж того, как сделать пилораму из бензопилы вы увидите ниже:

Далее просверливаете отверстия в самом каркасе. Их диаметр должен быть 10-14 мм, а расстояние между каждым отверстием равно 1 метру. В них устанавливаете стяжки, закрепляя болтами.

Следующим шагом будет установка каркаса на стойки, которые произведены из угольников из стали. Не забудьте оставить промежуток около 1 метра, а детали сварите. Если вы планируете работать с большими объемами или бревнами большого диаметра, вам необходимо будет приварить раскосы между стойками, чтобы сделать пилораму более надежной, устойчивой и крепкой.

Далее нужно собрать из уголков тележку и установить на нее режущую часть. Здесь нужно учитывать модель пильного оборудования и длину шины. Уголки 40*40 мм приваривают снизу, на них ставятся ролики с подшипниками и привариваются еще 2 таких же уголка сверху. Очень внимательно проверяйте степень сварености креплений, поскольку ваша конструкция пилорамы должна быть очень прочной.

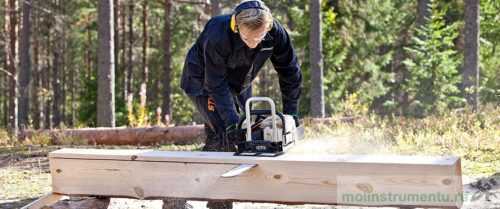

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
4. Выставляется необходимая толщина распила досок
5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Это важно!Распиливание досок на самодельной пилораме нужно осуществлять медленно и аккуратно, иначе малейшее неверное движение может стать причиной получения серьезных травм.

Как работать на самодельной пилораме

Алгоритм самостоятельной распиловки на стационарной установке с подвижным инструментом:

• Уложить бревно или готовый брус на направляющие поперечины. При необходимости заготовку фиксируют зажимами винтового типа или стальными косынками, которые фиксируются на поперечинах.
• Отрегулировать положение пилы на подвижной раме. Затянуть точки крепления инструмента и проверить надежность устройства для фиксации.
• Дозаправить резервуары для топлива и масла, которое необходимо для смазки цепи.
• Запустить мотор и прогреть агрегат на холостых оборотах, а затем подвести полотно к торцевому срезу заготовки.
• Поднять обороты до рабочего диапазона (определяется на слух) и зафиксировать положение курка, управляющего дроссельной заслонкой. Для удержания элемента применяется струбцина или самодельное приспособление.
• Приступить к выполнению горизонтального запила, перемещая инструмент с равномерной скоростью. При работе необходимо быть осторожным, поскольку существует риск возникновения ударной нагрузки при контакте полотна с уплотненными участками древесины (зона прорастания сучьев).
• На следующем этапе пила отводится на расстояние, равное толщине будущей доски и операция повторяется заново. При работе требуется проверять уровень масла в бачке, при эксплуатации цепной пилы без подачи смазки начинается интенсивный износ рабочих кромок.

При эксплуатации дисковой установки бревно укладывается на нижнюю раму установки, а затем плавно подается в направлении вращающегося рабочего органа. Рекомендуется применение направляющего элемента, предотвращающего уход бревна вбок. Аналогичным образом распускается древесина на установках, оборудованных ленточной пилой.

При эксплуатации самодельной пилорамы требуется применять средства индивидуальной защиты (очки, наушники), предохраняющие глаза и органы слуха от травм.

Рекомендуется использовать специальную одежду и рукавицы из плотного материала, способные защитить руки от повреждений острыми фрагментами древесины.

Часть пользователей устанавливает на самодельные установки защитные щитки из органического стекла, которые отражают поток опилок от рабочего полотна.

Как сделать пилораму из бензопилы: пошаговая инструкция с чертежами

Чтобы изготовить самодельную пилораму в домашних условиях, потребуется подготовить материалы:

• инструмент, оборудованный бензиновым или электрическим мотором;
• направляющие швеллеры с высотой полки до 150 мм (длина зависит от размеров будущей установки);
• специальный механизм для передвижения инструмента или заготовки;
• стальной уголок, применяемый для усиления конструкции и изготовления фиксаторов заготовки;
• чертежи и схемы конструкции;
• сварочный аппарат;
• набор инструмента для соединения компонентов.

Последовательность шагов при изготовлении самодельной пилорамы шинного типа:

1. Разметить швеллеры или иной металлический профиль для изготовления основания. Детали пилорамы свариваются между собой дуговой сваркой, для повышения жесткости и размещения фиксаторов бревна применяются дополнительные поперечные связи.
2. Изготовить вертикальную раму, которая перемещается по основанию на роликах или шариковых подшипниках. К основному профилю устанавливаются дополнительные раскосы, повышающие жесткость конструкции. Опоры оснащены регулировочными болтами, позволяющими выбрать зазоры между внешней частью ролика и направляющей. Ширина рамы соответствует длине шины, установленной на пиле.
3. Смонтировать на вертикальной раме механизм для регулировки положения пилы. В изделии нужно использовать специальный винтовой зажим, способный удержать пилу во время работы. Конструкция струбцины должна противостоять вибрациям и возможным ударным нагрузкам.
4. Установить узлы, отрегулировать взаимное положение элементов и провести пробную распиловку. В процессе эксплуатации возможны поломки, которые потребуют доработки конструкции и введения дополнительных деталей, фиксаторов или регуляторов.

Описанный алгоритм изготовления пилорамы из бензопилы своими руками не является единственным вариантом конструкции. В свободном доступе имеются чертежи установок, созданных разными авторами, которые отличаются конфигурацией узлов или способами регулировки положения. Конструкторы снимают свои изделия на видео, которое можно посмотреть на специализированных сайтах.

Например, упрощенная самодельная пилорама из бензопилы состоит из отрезка швеллера, на котором установлена переходная плита с закрепленным инструментом.

Установка монтируется на деревянный брус (он же является и заготовкой), уложенный на опоры. После каждого запила инструмент перемещается на расстояние, равное толщине изготовляемой доски.

Недостатком конструкции пилорамы является неустойчивость, при опрокидывании установки существует риск травмирования оператора.

Дисковые установки собираются на базе электрического двигателя, допускается применение бензинового агрегата для вращения диска.

Мотор крепится на раме через штатные точки крепления, в основании оборудования находится прямоугольный или квадратный узел, изготовленный из швеллера. В конструкции предусматривается стальной защитный кожух, закрывающий верхнюю часть диска.

Рекомендуется установить малогабаритный переключатель, не позволяющий включить двигатель с открытым щитком (только для модификации с электрическим двигателем).

Для бытовых пилорамных установок рекомендуется использовать стальные дисковые пилы диаметром 500-600 мм. Рабочий элемент монтируется на выходной валик ротора двигателя, допускается использование повышающего редуктора с ременным приводом.

Регулировка натяжения производится смещением корпуса мотора на основании. При изготовлении элементов конструкции рекомендуется располагать рабочую кромку диска на минимальном расстоянии от основания.

Встречаются конструкции со специальным пазом в основании, предназначенным для вращающегося диска.

Какая конструкция пилорамы оптимальна

Владелец самостоятельно определяет конструкцию и размеры будущей установки, исходя из доступной площади и специфики запланированных работ.

Для малогабаритных досок, применяемых для изготовления тары или поддонов, подойдет конструкция пилорамы с упрощенной схемой.

Если пользователь хочет получать доски с равномерными геометрическими параметрами, то требуется изготовление стационарной установки с размещением рамы на бетонном фундаменте.

Пила ленточной конструкции редко встречается среди самодельных установок из-за сложности изготовления компонентов.

В конструкции оборудования применяются специальные полотна, корректно заточить и развести зубья самостоятельно невозможно.

Дополнительным недостатком является повышенная опасность пилорамы, требуется применение защитных кожухов, предотвращающих попадание оператора под движущуюся режущую ленту.

Какую бензопилу можно использовать для переделки

Для изготовления портативной самодельной пилорамы применяются бензиновые пилы советского производства, отличающиеся повышенной прочностью корпуса из алюминиевых сплавов.

Установки серии «Дружба» или «Урал» оборудованы моторами мощностью 4-5 л. с., которой достаточно для распиловки бревен длиной до 5-6 м.

Также используются китайские копии пил «Штиль» или «Хускварна», с низкой стоимостью и рабочим органом длиной до 550 мм, позволяющим пилить твердые породы древа.

Для разделки бревен на отрезки применяется бензиновая пилорама с установкой дискового или ленточного механизма. Недостатком конструкции является образование большого количества опилок, разлетающихся вокруг рабочей зоны.

Двигатели внутреннего сгорания оснащаются принудительным зажиганием, для повышения безопасности эксплуатации рекомендуется вывести аварийный выключатель в зону расположения оператора.

При возникновении чрезвычайной ситуации человек останавливает работу мотора нажатием на кнопку.

Необходимые детали

Для того, чтобы сделать пилораму из бензопилы своими руками, вам, помимо самого пильного агрегата, понадобится:

• трубы с диаметром 35-40 мм;
• два восьми метровых швеллера с высотой 15 см, на которые перекладывается вся нагрузка от конструкции;
• идеально ровные рельсы в количестве двух штук, играющие роль верхушки пилорамы и направляющих;
• уголки следующих размеров: 50*100 мм, 40*40 мм;
• нарезанная водопроводная труба на кусочки по 25 см, которая будет использоваться в качестве стяжек;
  стальная плита, длина которой не меньше 60 см, а толщина от 4 см;
• шланги, играющие роль защиты электропроводки.
• Инструменты для сбора пилорамы из бензопилы

Помимо деталей и комплектующих, вам понадобятся подручные инструменты типа набора отверток, пилок по металлу, крепежей (шурупы, гайки, болты, подшипники) и других, которые найдутся почти у каждого мужчины. Также необходимо обзавестись сварочным дрелью, аппаратом, благодаря которому вы сможете соединять отдельные части и надежно их сваривать между собой.

Нюансы установки пилорамы

Сложностей с выбором места под пилораму обычно не возникает. Тут всё на усмотрение хозяина в зависимости от целей и задач, которые возлагаются на самодельное оборудование. Необязательно для пилорамы задействовать пустующий сарай или гараж, возможно, вполне достаточно где-нибудь на хоздворе соорудить простенький навес.

Установка основания может осуществляться на подготовленный бетонный пол, но в любом случае потребуются элементы крепления: анкерные болты, армирование фундамента, сварка и т. д. Затем по основанию прокладывают рельсы, которые устанавливают при помощи боковых креплений.

Особенности поперечного распила

Поперечный распил применяется лишь для создания дров или элементов интерьера. Проведение работ осуществляется по нескольким принципам:

1. Бревно перед проведением работ располагается в горизонтальном положении на опорах. Высота его расположения должна составлять 0,5 м.
2. После этого необходимо полностью очистить бревно от коры.
3. На следующем этапе необходимо сделать на всем бревне метки, расположенные друг от друга на равном расстоянии.
4. Затем по созданным меткам можно осуществлять распиловку.

Для поперечного распила не требуются специализированные приспособления.

Пилорама из бензопилы своими руками

Простое приспособление для самостоятельной распиловки кругляка — пилорама из бензопилы. Сделать такое приспособление способен любой самоделкин, который умеет пользоваться сварочным аппаратом.

Полученным приспособление легко пользоваться, но обычная заточка цепи не подойдет. Но об этом в конце статьи.

Пилорама состоит из следующих компонентов:

Как видите устройство простое — давайте приступим к изготовлению!

Первым делом изготавливаем станину с направляющими. Её размеры:

Площадку станины вырезаем из листового материала и проделываем отверстие для крепления на пиле

Направляющие изготавливаем из стальных водопроводных труб. Привариваем их к станине строго под прямым углом.

Все тщательно провариваем

Сверлим отверстия для зажимов шины пилы

Для крепления станины заменяем стандартные гайки (по середине) на удлиненные с приваренными шайбами.

Закручиваем и фиксируем станину

Изготавливаем зажимы для шины. Все размеры на фото ниже

Зажим изготавливается не сложно, состоит из профильной трубы и прижимной пластины. Зажим в сборе

Вот работает зажим

Изготавливаем каретку. Она необходима для того, чтобы плавно скользить по направляющим и фиксироваться в заданном положении. Она задает толщину будущей доски. Вот так выглядет каретка

Каретка состоит из круглой и прямоугольной труб. Трубы распиливаем пополам

Из прямоугольной выбираем пазы для круглой, и собираем на направляющих

Обвариваем

Вот так зажим крепится к направляющим. Болты расслабляются, выставляется расстояние и затягиваются.

Изготавливаем опорную площадку. Она скользит по бревну и создает опорную плоскость.

Размеры опорной площадки

Изготавливаем заготовки по размерам, выставляем на ровной поверхности, примеряем полотно пилы

Обвариваем и зачищаем швы

Для удобства работы с самодельной пилорамой — необходимо сделать ручку. Ручку делаем из трубы. Для легкого гиба обжигаем трубу в месте гиба паяльной лампой

Гнем по шаблону

Вот так выглядет опорная площадка с приваренной ручкой

Привариваем опорную площадку к каретке. Необходимо соблюсти одинаковые плоскости шины пилы и опорной площадки. Для этого проложить ровную плотную прокладку. Идеально подходит дсп.

Свариваем детали. Для усиления необходимо вварить уголки жесткости

Собираем приспособление

Приспособление для ручной пилорамы из бензопилы готово!

Теперь небольшая хитрость для легкого продольного пила бревен. Обычная цепь заточена под поперечный пил, её необходимо переточить под продольный. Какой угол необходим смотрите на картинке ниже

Самое сложное в начале распиловке бревна — это отпилить верхний горбыль, что-бы образовалась ровная поверхность для беспроблемного пиления досок.

Для этого с торцов бревна, по горизонту прикручиваем досточки

Кладем на них доску и фиксируем саморезами

Между доской и бревном подбиваем клинышки, тем самым выравнивая плоскость и не даем доске прогибаться.

Клинышки так же фиксируем

Замеряем расстояние от плоскости доски до нижнего края досочки и выставляем это расстояние между опорной площадкой и шиной пилы

Вот и все! Можно пилить доски в домашних условиях!

Посмотрите как работает пилорама

Подвижный элемент самодельной пилорамы

Подвижный элемент представляет собой обычную раму, которая должна двигаться по рельсовому маршруту вперёд и в обратном направлении. Обычно элемент должен находиться на роликах, которые прикреплены к раме. Сама роликовая система должна быть закреплена на полозьях.

Подвижный элемент одновременно служит несущей частью, на которой устанавливается бензопила. Тут же находятся специальные зажимные детали – крепежи, которые держат на себе бензопилу. Существует множество вариантов крепления: от хомутов до самодельных обхватов. Как вариант, поискать крепления в специализированных строительных магазинах либо на рынке.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Применение

С помощью цепной каретки, входящей в состав мини-пилорамы, можно резать все виды древесины — от твёрдого дуба до сучковатой сосны. Точность установки параметров пиления задаётся оператором, а практически все модели цепных пил обеспечивают получение гладкой поверхности, которую в дальнейшем легко обрабатывать.

Удаление опилок, которые образуются в процессе распиловки древесины, производится цепью пилы, а по окончании процесса доски могут быть окончательно очищены от отходов. Настройка каретки производится на расстояние 2 метра между брёвнами (для более длинных брёвен) или на 1 метр для более коротких фрагментов древесины, что подойдёт для разрезания фруктовых деревьев.

Цепные мини-лесопилка с каретками модели F2 производятся ​​из прочного алюминиевого сплава, которые имеет защитное покрытие. Предельная масса лесоматериала, который может обрабатываться с применением этих кареток, составляет 1000 кг., при наибольшей длине обрабатываемого бревна 3800 мм.

При необходимости работ с брёвнами большой длины рама может наращиваться однотипными фрагментами, которые доступны по дополнительному заказу. Также на раме или рядом с ней могут устанавливаться несколько подъёмников для брёвен, что позволяет обрабатывать длинные брёвна с высокой производительностью, и при сохранении всех параметров точности.

Пробный запуск пилорамы

Когда уже сконструирована самодельная пилорама из бензопилы, необходимо осуществить пробный запуск. Для начала требуется внимательно изучить конструкцию и убедиться о её готовности к работе.

Затем установить заготовку (бревно), проверить её на зажимах и удостовериться в прочности. Далее необходимо зафиксировать бензопилу на подвижном элементе крепежами.

Её нужно заблаговременно проверить на исправность и готовность к работе.

Затем следует осуществить пробный запуск самодельной пилорамы. Нужно завести бензопилу и не спеша, аккуратно подвести её к бревну, плавно толкая рамку. Не следует делать резких рывков, чтобы шина пилы не застряла в пропиле. Главное всё делать не торопясь, и соблюдать технику безопасности.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути.

Самая примитивная пилорама

Бывают ситуации, когда необходимо выпилить небольшое количество досок из бревна, а у хозяина кроме маломощной бензопилы, к примеру Stihl MS 180, другого инструмента не имеется.

Для начала, если дерево толще длины шины, необходимо отпилить горбыль. Чтобы срез был более-менее ровный, нужно сделать уголок из 2-х досок и использовать его в качестве направляющей.

Прижимая крышку, к которой крепится шина, к доске, осуществить ровный срез будет несложно. Затем можно перенастроить изготовленную направляющую на вертикальный разрез и зафиксировать её саморезами.

Обратите внимание! Чтобы распил был наиболее лёгким и эффективным, необходимо заточить цепь так, чтобы угол заточки был в районе 10 – 15о вместо 30о, которые используются при обычном поперечном разрезе.

В зависимости от высоты фиксации направляющей от верхней части бревна можно получить доски необходимой толщины. Одному бывает сложно грамотно выставить и зафиксировать направляющую, поэтому лучше использовать подпорку.

Затем, когда от заготовки отпилили и сняли два горбыля, с последующих срезов будут получаться вполне неплохие доски. Учитывая, что пила не профессиональная, нужно периодически давать инструменту остыть.

Самодельная пилорама — отличная альтернатива

Во всемирной паутине представлено большое количество разнообразных пилорам на базе бензопил и как правило, они имеют схожую основу. Общим для них является подвижный режущий элемент, который закрепляется в тележке. Движение тележки осуществляется по заранее проложенным рельсам.

Режущая часть, к примеру, из бензопилы «Дружба» ввиду отличных эксплуатационных характеристик эффективно справиться с поставленной задачей по распиловке кругляка. Если планируется большие объёмы работ, можно установить ещё более мощную цепную пилу «Урал».

Самодельная пилорама из бензопилы (37 фото изготовления)

Сопла для распиловки

Бензопила. удобный универсальный инструмент на заднем дворе. Прежде всего, следует учитывать, что он обладает большой властью, компактностью. Благодаря центробежной муфте все системы и компоненты мини-двигателя работают без перегрузки в течение длительного времени; мощность позволяет устанавливать любое сопло.

Как адаптировать механизм для распиловки бревен на досках? Для этого достаточно установить соответствующие насадки на бензопилу.

Чтобы вырезать бревно по всей длине, насадка используется для в горизонтальной плоскости. Благодаря этому платы изготовлены одинаковой толщины. Они после необходимой надлежащей сушки подходят для строительства. Сопло представляет собой небольшую раму, прикрепленную к шине с обеих сторон.

Кроме того, имеется легкое сопло, которое фиксируется только с одной стороны. В результате платы не такие плоские, как в первом случае. Из этих досок построены заборы, навесы.

Станок (из бензопилы и лестницы) для распиловки бревен

Техника безопасности

Бензопила — опасный инструмент, требующий осторожности и внимательности. Использование дополнительных приспособлений значительно увеличивает риск, поскольку при пилении режущий инструмент не виден, что усыпляет бдительность неопытного работника. Необходимо обеспечить полную безопасность при перемещении каретки, установить все рукоятки на достаточном расстоянии от движущейся цепи. Кроме этого, надо соблюдать все стандартные требования безопасности при работе с бензопилой:

• работать только исправной бензопилой;
• не производить заправку топливом во время работы инструмента;
• заправку бензопилы топливом производить на открытом воздухе или в проветриваемом помещении;
• не курить во время заправки и работы;
• переносить бензопилу только после полной остановки в чехле;
• заглохшую бензопилу заводить только после извлечения из пропила;
• следить за действиями помощников, чтобы случайно их не травмировать;
• использовать средства индивидуальной защиты — очки, перчатки, наушники.

Требования несложные, но позволяющие сохранить здоровье и трудоспособность себе и своим помощникам.

Каретка для бензопилы, созданная своими руками, значительно расширяет возможности инструмента. Появляется возможность изготавливать разные виды пиломатериалов, повышается точность и аккуратность работ. Однако, вместе с этим возрастает опасность использования инструмента.

Надо правильно оценивать свои возможности и уровень знаний, степень опасности и ответственности таких работ. Если пользователь имеет достаточную подготовку и опыт, процесс изготовления каретки не займет много времени и позволит ему получить полезное и удобное приспособление.

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Эскизы и чертежи

Чтобы домашний распиловочный агрегат трудился без сбоев, его нужно собирать, используя только качественные понятные чертежи. Это необходимо в первую очередь с точки зрения безопасности, чтобы в дальнейшем смонтированное оборудование не вызывало нареканий в процессе эксплуатации и не представляло угрозы здоровью хозяина.

Чертежи и размеры несложно отыскать в сети интернет, затем распечатать или срисовать. Важно чтобы план сборки пилорамы содержал основные элементы:

• Рельсы;
• План крепления основания;
• Передвижная конструкция и закрепленная на ней бензопила.

Кроме того, в обязательном порядке необходимо предусмотреть зажимы для бревен. При сборке пилорамы необходимо постоянно контролировать уровни, а по завершении установки проверить устойчивость всего оборудования.

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья.

https://www.youtube.com/watch?v=s4cWGjwU7VQ

Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.
