Особенности станков для гидроабразивной резки: цены, характеристики и принцип работы

Основные минусы гидроабразивной резки

К ключевым недостаткам технологии гидроабразивной резки относятся три основных пункта.

7 основных причин, по которым стоит выбрать установку гидроабразивной резки:

Установки гидроабразивной резки – долгое время считались оборудованием, предназначенным лишь для высококвалифицированных специалистов. Однако за несколько последних лет это оборудование сильно изменилось. Благодаря новым технологиям практически каждая механическая мастерская или производственное предприятие может позволить себе приобрести и эффективно использовать высокоточную систему гидроабразивной резки, даже обладая небольшим опытом или вообще не имея такой практики.

• 1. Широкий спектр обрабатываемых материалов

Гидроабразивная резка подходит для различных материалов, в том числе металлов, керамики, композита, стекла, мрамора и гранита.

• 2. Высокое качество обработки краёв

После резки на установках гидроабразивной резки «WaterJet Corp.» края материала получаются такие же гладкие, как при пескоструйной обработке. Нет острых кромок, заусенцев, неровных краёв.

• 3. Отсутствие нагревания в процессе обработки

В связи с тем, что станки гидроабразивной резки используют воду и абразив, в процессе резки обрабатываемый материал почти не нагревается. Поэтому она идеальна для материалов, которые под влиянием высокой температуры деформируются или реагируют на тепло каким-либо иным образом (например, титан).

• 4. Безопасность для окружающей среды

Гидроабразивные станки «WaterJet Corp.» используют для резки воду и гранатовый песок. Гранат — это нейтральный химически неактивный минерал, который можно спустить в городскую канализацию. В процессе обработки не образуются ядовитые испарения.

• 5. Резка без дополнительных инструментов.

Во время работы на станках гидроабразивной резки «WaterJet Corp.» нет необходимости менять рабочие насадки. Одно сопло применяется для обработки самых разнообразных материалов и форм. Это позволяет сэкономить время и деньги, потраченные на приобретение многочисленных инструментов для обработки.

• 6. Минимальное количество заусенцев

При использовании станков ГАР на большинстве материалов образуется минимальное количество заусенцев либо они полностью отсутствуют.

• 7. Быстрое программирование

Установки гидроабразивной резки WaterJet (Италия) оснащены комплексным программным обеспечением Taglio — Igems. В программе можно рисовать чертить детали самостоятельно или импортировать стандартные файлы DXF, созданные в других программах. Можно даже копировать фотографии или изображения в формате bitmap.

Для выбора гидроабразивной установки обращайтесь к специалистам «КАМИ-Металл»!

Вспомогательные элементы

Насос высокого давления с фильтром для воды. Как уже говорилось, давление на входе составляет тысячи атмосфер. Такие параметры требуют непрерывной подачи жидкости в соответствующих объемах.

Для минимизации затрат, вода и абразивный гранатовый песок используются повторно. Проходя через систему фильтров, жидкость очищается от грязи и масляных образований. Часто станки оснащаются отдельным резервуаром для воды.

Гранатовый песок для гидрообразивной резки — видео

Абразив просушивается и отделяется от кусочков материала, особенно если это пластик или металл. Для отделения металла используются магнитные сепараторы. Так же, как и вода, песок хранится в отдельных емкостях.

Дополнительные элементы станка

Если есть необходимость, гидроабразивный станок дополнительно можно оснастить ультразвуковой или лазерной системой сканирования поверхности для выявления неровностей и поддержания зазора, а также обеспечения точности резки.

Также оборудование за дополнительную цену можно дополнить прибором для удаления отработанных абразивов. Его особенности такие:

Достоинства гидроабразивной резки

Если сравнивать с термическими и механическими методами раскроя, то у оборудования для гидроабразивной резки длинный список достоинств:

• отсутствие термического воздействия на металл и изменения его физико-химических свойств;
• у кромки практически идеальная поверхность;
• большая толщина обрабатываемой заготовки;
• контур раскроя может иметь любую кривизну и сложность;
• высокая точность соответствия чертежу и технологических параметров;
• повторяемость размеров с минимальными отклонениями у всего комплекта деталей;
• возможность пакетной и параллельной обработки нескольких деталей сразу;
• экологическая чистота;
• тонкий разрез уменьшает отходы, которые нельзя пустить во вторичную переработку;
  взрывобезопасность.

Если вы заинтересовались покупкой гидроабразивного станка или запасных частей, оставьте заявку и наши технические специалисты свяжутся с вами в ближайшее время.

Заказать звонок

Затраты на обслуживание гидроабразивного станка

По состоянию на осень 2021 года цена 1 тонны качественного абразива из ЮАР или Китая составляет 42000-45000 рублей, из Австралии – 60000-70000 рублей. Срок эксплуатации смесительных трубок и водяных сопел исчисляется в моточасах. Принято считать, что рабочий ресурс 1 трубки (она служит порядка 80-100 часов) = 2 соплам.

История появления гидроабразивной технологии

Прототипы современных водоструйных машин появились в начале 19 века. Шахтеры из Советского Союза и Новой Зеландии использовали воду под давлением для вымывания рыхлой угольной породы. Чуть позднее такую же концепцию стали применять золотодобытчики в США во время золотой лихорадки.

Водяным потоком они вычленяли драгоценный металл и направляли его вниз по специальным каналам. И хотя сегодня гидравлическая добыча полезных ископаемых не является основной функцией гидроабразивных установок, она знаменует собой начало серии изобретений, которые привели к тому, что теперь вода является эффективным режущим средством.

В 30-ых годах прошлого столетия гидроабразивная резка стала применяться для раскроя бумаги. Процесс осуществлялся чистой водой. А в 1935 году американец Элмо Смит разработал инновационную идею добавлять в водяную струю абразив, что в свою очередь повысило качество реза и позволило работать с твердыми материалами.

Первый гидроабразивный станок американской компании KMT

Конструкция гидроабразивного станка и принцип его работы

Современные станки для гидроабразивной резки состоят из 5 основных узлов: насосной станции, координатного стола, режущей головки, системы подачи абразива и стойки оператора. Конструкция станков у разных производителей может незначительно отличаться и обрастать дополнительным оборудованием, однако в целом «скелет» установки выглядит именно так.

Насос – это «сердце» системы. Он отвечает за нагнетание давления воды. По степени мощности насосные станции гидроабразивных станков подразделяются на две подгруппы: на 4000 bar и 6000 bar. В последние годы производители стали выпускать насосы и большей мощности, однако они целесообразны на сверхсложных работах и не востребованы в условиях большинства металло- или камнеобрабатывающих предприятий.

Насосные станции также подразделяются на две группы и по конструктиву. Они бывают мультипликаторного типа и прямого действия. Первый вид создает возвратно-поступательные движения плунжеров подачи воды путём давления масла на центральный (гидравлический) поршень.

Насосные станции прямого действия представляют собой три поршня для нагнетания воды, движение которых осуществляется через коленчатый вал.

Далее по трубкам высокого давления вода направляется в режущую головку. Одним из ее элементов является смесительная камера. В ней происходит перемешивание жидкости с абразивным материалом. Полученная смесь поступает в фокусирующую трубку и со скоростью ≈1000 метров в секунду врезается в заготовку, которая лежит на координатном столе.

С добавлением абразива режущая способность воды возрастает в сотни раз, и она способна раскраивать почти любой материал. Наиболее оптимальным абразивом является гранатовый песок фракции 80 mesh. Предпочтение отдается аллювиальному (океаническому) месторождению. Такой песок обладает высокой твёрдостью, средним размером песчинок (0,25÷0,45 мм) и не забивает фокусирующую трубку.

Крупнейшие производители гидроабразивных станков в мире

Лидерами на рынке производства гидроабразивных установок являются США и ряд европейских государств. К числу лидирующих предприятий можно отнести Flow, KMT, OMAX, BFT, PTV, Waterjet Sweden, Resato, Hypertherm, WSI и ряд других компаний.

Назначение станков гидроабразивной резки

Станки гидроабразивной резки широко применяются в таких сферах, как:

Гидроабразивная технология предусматривает обработку разных материалов посредством их обычного раскроя или резки фигур по контуру. Гидроабразивные станки могут резать такие материалы, как:

Также станки пригодны и для резки прочих материалов, таких как поролон, полиуретан, картон, пластмасса, кожа или ткань. Однако, работая с такими мягкими материалами, абразив в станке не задействован, а резка происходит только за счет водной струи. Аналогичным образом станок используется для пищевой промышленности для резки и порционирования блюд.

Недостатки станков для гидрорезки

• относительно небольшая скорость раскроя тонколистовой стали
• необходимость в периодической замене шлангов, режущей головы и других комплектующих
• высокая цена расходного материала — гранатового песка
• опасность коррозионного процесса при взаимодействии металла с водой

Плюсы и минусы гидроабразивных станков для резки

Станки гидроабразивного типа имеют ряд следующих преимуществ:

• заготовки не подвергаются термической обработке, что исключает температурную деформацию, пригорание или оплавление поверхности на кромках, также нет выгорания легирующих частей сплавов;
• в отличие от других способов обработки, потерей материала при гидроабразивной резке значительно меньше;
• возможность обрабатывать огромное количество материалов разной толщины;
• высококачественная резка, которая не нуждается в последующей обработке;
• высокая точность работы;
• возможность создания разносложного контура обработки изделий;
• возможность пакетной резки материалов из тонких листов, что повышает производительность работы, в частности, за счет сокращения протяженности холостых проходов головки для резки;
• обработка не предусматривает сильную механическую нагрузку на изделие, что почти исключает механическую деформацию или искажение хрупких материалов. Вы экономите на крепежах для тонкостенных деталей;
• технология экологически чистая и не допускает выделения вредного газа, дыма, окалин, стружки и т. д.;
• отсутствие традиционного инструмента для резки, который нужно периодически восстанавливать и менять;
• работа режущего инструмента зависит от закачки воды и пополнения абразива.

Однако гидроабразивные станки имеют и ряд недостатков:

• ресурс режущей головки и некоторых комплектующих ограничен;
• малая скорость обработки стали из тонкого листа;
• высокая цена абразивов;
• создание условий для появления коррозии.

Популярные производители гидроабразивных станков и цены на них

Еще один недостаток станков для резки гидроабразивного типа – это их высокая цена, пока что недоступная для широкого потребителя.

Наиболее популярные компании-производители, присутствующие на российском рынке – это:

Средняя рыночная цена оборудования данных марок составляет порядка 250 тысяч евро.

Кроме того, есть еще несколько компаний-производителей комплектующих и расходников для станков гидроабразивного типа, среди них:

В ассортименте этих компаний также представлены системы для режущих головок, трубки для подачи абразива, сверхмощные насосы и другие комплектующие для систем.

Естественно, что высокая цена отчасти обусловлена тем, что продукция является импортной. Что же касается отечественного производителя, который занимается сборкой и продажей станков для резки гидроабразивного типа, то тут стоит упомянуть компанию «Дельта-Интех».

Чаще всего гидроабразивные станки используются для промышленных целей. Хотя их универсальность позволяет их применять и для бытовых нужд для обработки металлических поверхностей, но цена агрегата такова, что это пока редко практикуется. Возможно, со временем, ситуация изменится, и гидроабразивная технология станет применяться более широко.

Принцип работы гидроабразивного станка

С целью проведения гидроабразивной резки используется специальный станок. Его принцип работы следующий:

• вода сжата с помощью насоса высокого давления, который является ключевым узлом оборудования. Давление доходит до показателя свыше 4 тысяч атмосфер и проходит сквозь сопло, формирующее струю диаметром порядка 0,2 мм, и подается в смесительную камеру;
• в смесительной камере вода перемешивается с абразивом, в роли которого выступает чаще всего гранатовый песок, а потом проходит сквозь твердосплавное сопло диаметром примерно в 1 мм;
• со второго сопла струя воды, смешанной с абразивом, выходит со скоростью порядка 1 тысячи метров в секунду и ударяется о поверхность изделия, которое обрабатывается:
• весь процесс не сопровожден нагреванием участка заготовки, поэтому резка считается холодной.

Принцип работы и виды станков гидроабразивной резки

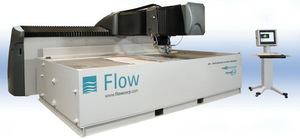

станок для гидроабразивной резки с ЧПУ

Станок гидроабразивной резки с ЧПУ работает следующим образом:

• насос подает волу в рабочую головку, здесь создается струя воды необходимого диаметра. Поступает в смеситель, где образуется водно-песчаная смесь, оттуда направляемая непосредственно в сопло. Диаметр сопла может быть от 1 до 5 мм;
• из сопла под давлением от 100 до 6000 бар выливается смесь, выбивающая частички материала. Скорость движения смеси в несколько раз превышает скорость звука. Головка поворачивается в большом диапазоне и контролируется автоматикой;
• происходит процесс искусственной эрозии, позволяющий работать с каменными плитами до 300 мм толщиной.

Обработка мягких материалов, например, древесины, резины, некоторых пластиков проводится без абразивных частиц, чистой водой. Сопло надевается сапфировое или рубиновое, а дюза должна быть минимального поперечника. Такие сопла служат дольше, ведь чистая вода более мягко воздействует на расходники.

Оборудование для гидроабразивной резки различается устройством, назначением, мощностью и стоимостью:

• станки с ЧПУ;
• портативные.

Станки с ЧПУ выполняют резку в соответствии с загруженными параметрами и чертежами. Они выполняют сложные фигурные изделия практически без вмешательства оператора. Производственные цеха обычно оснащаются таким оборудованием.

Портативные аппараты хороши для резки любых материалов в труднодоступных и опасных местах, например, туннелях. Работа выполняется очень быстро и точно. Поэтому данный вид обработки очень экономичен.

Принципы выбора

Выбирая станки гидроабразивные, нужно учитывать следующие критерии:

• площадь рабочего стола, точностью позиционирования рабочего инструмента над его поверхностью;
• тип установленного водяного насоса, его системы охлаждения;
• точность дозирования абразивного материала;
• наличие системы очистки воды;
• тип установленного рабочего инструмента;
• объём бака для воды;
• способ управления — ручной или автоматизированный;
• возможность расширения функциональности;
• стоимость оборудования, наличие гарантии от производителя.

Производители и стоимость

Станок гидроабразивной резки изготавливается такими известными компаниями: ALICO, Bystronic, Caretta Technology, OMAX, Resato. Для практически всех моделей доступны расходные материалы, комплектующие производства AccuStream, BHDT, Thueringer, UHDE.

Средние цены на оборудование следующие:

• настольные станки с ЧПУ — от 90 тыс. руб.;
• портальные промышленные установки с ЧПУ — от 2,5 млн. руб.;
• специальное оборудование с тремя рабочими инструментами — от 250 тыс. евро.

Рентабельность работы и конкуренция на рынке гидроабразивной резки

Рентабельность гидроабразивной резки варьируется от региона к региону. На нее влияют цена электроэнергии, водоснабжения, ставка заработной платы оператора. В среднем маржа составляет 40%-60% от стоимости минуты реза, которая, как правило, варьируется на уровне 100-150 рублей и включает все производственные затраты.

Стоит отметить, что количество гидроабразивных установок в России в сотни раз меньше числа лазерных станков. Как следствие, конкуренция в данной нише существенно ниже. В городе-миллионнике на гидроабразивных станках работает не более 5-10 предприятий, при этом возможности применения такого оборудования безграничны.

Стоимость гидроабразивных станков

Цена нового станка зависит от его комплектации: размера координатного стола, типа режущей головки и их количества, мощности насосной станции. Важную роль в ценообразовании играет и бренд оборудования. Наиболее дорогостоящими моделями станков являются «американцы».

Технические характеристики

Станки для гидроабразивной резки обладают следующими характеристиками:

• размеры рабочей координатной плоскости стола — до 6 м2;
• предельное давление струи — до 400 МПа;
• скорость гидрорезки — до 100 мм/мин.;
• диаметр сопла — 0,2 мм, а выходное отверстие для абразива — 1 мм;
• точность позиционирования рабочей головки — 0,05 мм;
• объёма водяного бака и ёмкости с абразивом хватает на 1-2 часа непрерывной работы;
• материал выходного сопла — алмаз, рубин;
• способ управления — ручной или автоматизированный;
• позиционирование головок при помощи сервоприводов.

Управление

Управление может осуществляться через интерфейс самого станка, либо путем загрузки в систему подготовленных файлов-заданий в виде чертежей и технологических параметров, подготовленных в формате любого графического редактора, совместимого с ПО станка (CAD. COREL-DRAW или подобных).

Оператор, используя сервис интерфейса, может задавать координаты начала и окончания движения, корректировать скорость резки и направление.

Задание передается в систему автоматизированного управления для выполнения операций.

После этого надо установить режущую головку в начальную точку и запустить станок в работу. ПО станка преобразует данные файла-задания в команды управления насосом, дозатором абразива и двигателями привода головки.

Обратная связь САУ считывает показания датчиков, корректирует подачу воды и скорость движения головки, следит за выполнением задачи, обеспечивает плановое или аварийное отключение станка.

Кроме того, у оператора есть возможность в любой момент остановить работу устройства, отключить насос и сбросить давление в системе.

Установки гидрообразивной резки купить по низкой цене с доставкой по всей россии и снг | станочный мир

Характерная область применения технологий резки водой

Цена гидроабразивной резки

Есть как минимум пять компонентов, которые определяют высокую цену оборудования:

• насос и система трубопроводов высокого давления;
• высокоточные приводы управления движения головкой;
• интеллектуальная система управления;
• сопло из драгоценных камней (пусть и искусственного происхождения);
• смесительная трубка из композита с высокой твердостью.

А если учесть, что последних два компонента относятся к расходным деталям и добавить высокую цену абразива, то стоимость гидроабразивного раскроя получится самой дорогой среди всех видов. Но достоинства этого способа и качество обработки детали стоят этого.

Элементы станка для гидроабразивной резки

Основным элементом является станина. На ней жестко закреплена ванна для заготовки. Она заполняется водой, для эффективного гашения скорости струи после сквозного прохождения через обрабатываемый материал.

Если при резке, гидроабразивная струя будет свободно продолжать движение, несущие элементы быстро разрушатся, и станок выйдет из строя. Попадая в воду, поток моментально теряет энергию, абразив выпадает в осадок на дно ванны.

Поскольку материал используется недешевый, песок откачивается из ванны, просушивается, затем используется повторно. Оборудование для восстановления абразивного материала, как правило, располагается отдельно от основного станка.

На дне ванны расположены направляющие опоры для заготовки. Это могут быть металлические ребра, сетка, либо вертикально расположенные штыри. Главное, чтобы контакт с гидроабразивной струей был минимален.

Еще одна задача ванны с направляющими – жесткая фиксация заготовки. При воздействии гидроабразивным потоком, даже тяжелая заготовка может сместиться.

После установки нулевых координат, режущая головка перемещается автоматически, и любой сдвиг заготовки приведет к ее порче. Резка металла может выполняться с помощью электромагнитной фиксации, в остальных случаях станок предусматривает иные способы закрепления.

Координатная система позиционирования заготовки. В большинстве случаев, гидроабразивные станки оснащены системой ЧПУ. Оператор задает параметры обработки, далее станок самостоятельно выбирает траекторию движения форсунки для максимальной эффективности (и экономичности) процесса.

В программу управления закладывается так называемый алгоритм непрерывности. Суть его заключается в минимизации количества включений/выключений струи во время обработки одного изделия.

Каждый старт системы, это дополнительный гидроудар по заготовке и ускорение износа сопла форсунки. Да и края у разреза получаются ровнее, если обработка непрерывная.

Современные резаки позволяют не просто позиционирование головки в плоской системе координат «X» и «Y». Оснащение форсунки поворотным механизмом позволяет изготавливать детали сложной формы, и выполнять резку под различными углами к плоскости заготовки.

Можно выполнять настолько сложные формы, что резка металла гидроабразивом в ряде случаев заменяет литье.
