Круглошлифовальный станок с абразивными кругами

Перечень основных узлов круглошлифовального станка 3б153

1. насос гидравлический типа Г12-23А;
2. крановые распределители;
3. дроссель регулировки скорости стола;
4. цилиндр отключения муфты механизма ручного перемещения стола;
5. распределитель управления;
6. гидропанель типа Г31-12;
7. цилиндр перемещения стола;
8. цилиндр отвода шлифовальной бабки;
9. гидрозамок;
10. распределитель;
11. цилиндр пиноли задней бабки;
12. распределитель;
13. цилиндр механизма врезания;
14. распределитель;
15. цилиндр периодической подачи шлифовальной бабки;
16. трехпозиционный поворотный распределитель;
17. дроссель быстрого подвода;
18. дроссель чистовой подачи типа Г77-31В;
19. дроссель черновой подачи типа Г77-31В;
20. напорный золотник типа Г54-12;
21. распределитель типа БГ73-51;
22. распределитель;
23. крановые распределители;
24. обратный клапан;
25. дроссель реверса;
26. распределитель;
27. распределитель;
28. предохранительный клапан;
29. фильтр

На что обратить внимание при выборе круглошлифовального станка

На стадии подбора оборудования необходимо обратить внимание на стандартную комплектацию и возможности его модификации.

В качестве примера рассмотрим круглошлифовальный станок с ЧПУ R-grind 1660 CNC. В стандартную комплектацию входят:

• линейные шкалы оси Х;
• шлифовальный круг с фланцем;
• алмазный карандаш для правки круга;
• набор вспомогательных инструментов;
• твердосплавный центр;
• гидростатические подшипники на шпинделе;
• система подачи СОЖ;
• система охлаждения гидравлического масла;
• освещение рабочей зоны.

В качестве дополнительного оборудования станка поставщик предлагает следующие элементы:

• приспособление для внутришлифовальных работ;
• комплект поводковых оправок;
• люнеты;
• самоцентрирующийся патрон;
• стенд для балансировки шлифовального круга;
• устройство для автоматической балансировки круга;
• контрольный измерительный датчик;
• систему фильтрации для СОЖ.

Модификация круглошлифовального станка может увеличить итоговую стоимость на 20–30%.

Станки для шлифования наружной поверхности – востребованный товар на рынке металлообработки. Наличие ЧПУ позволяет повысить точность и производительность работ, однако увеличивает себестоимость производства. Как вы считаете, есть смысл приобретать аппарат с ЧПУ для небольшой мастерской или такая покупка будет нецелесообразной? Напишите ваше мнение в комментариях.

→ станки 3б153 б/у. купить станок бу по лучшей цене

Автоматическая периодическая подача шлифовальной бабки

Установка нужной автоматической периодической подачи шлифовальной бабки производится крановым распределителем 23, который может быть установлен в одно из следующих положений: «Подача на каждый ход», «Подача задней бабки», «Подача бабки изделия», «Нет подачи». На рис. 35 крановый распределитель показан в положении «Подача задней бабки».

В момент реверса стола при перемещении золотника распределителя 5поочередно соединяются с давлением средние сечения кранового распределителя 23 и масло через распределитель 22 попадает в цилиндр 15периодической подачи шлифовальной бабки, перемещая поршень влево (по схеме) и тем самым поворачивая храповое колесо.

После перемещения золотника распределителя 26 вместе с поршнем цилиндра 7 золотник распределителя 22 занимает другую позицию и поршневая полость цилиндра 15 соединяется со сливом. Механизм подачи получает импульсы в момент реверса. В зависимости от положения кранового распределителя 23можно получить одну из четырех вышеуказанных подач.

Быстрый отвод и подвод шлифовальной бабки

Подвод осуществляется с помощью груза, а отвод — с помощью гидроцилиндра 8. Управление отводом и подводом шлифовальной бабки осуществляется от рукоятки распределителя 16.

При включении насоса 1 масло поступает под торец гидрозамка 9 и открывает его. Через фильтр 29, распределитель 16, установленный в положение I, гидрозамок 9 масло поступает в гидроцилиндр 8 и отводит шлифовальную бабку, преодолевая сопротивление груза.

Для быстрого подвода шлифовальной бабки необходимо рукоятку распределителя 16 установить в положение II. При этом масло из цилиндра 8под действием груза вытесняется в бак, и шлифовальная бабка подводится в рабочее положение.

Важные параметры оборудования и технические характеристики

Основные параметры указываются в паспорте завода-изготовителя. К ним относятся:

1. Мощность электрического привода. От величины этого параметра зависит производительность аппарата. Единица измерения – кВт.
2. Напряжение. Определяет сферу использования. Компактные модели для бытовых работ функционируют от домашней сети с напряжением 220 В. Станки промышленного назначения работают от напряжения 380 В.
3. Размеры рабочего стола. Ограничивают габариты обрабатываемых заготовок.
4. Максимальный диаметр шлифовального круга. Его размеры определяет межгосударственный стандарт.
5. Номинальное число оборотов. От данного показателя зависит скорость вращения инструмента.
6. Наличие ЧПУ и точность обработки. Числовое программное управление позволяет увеличить точность выполняемых работ, однако стоимость таких аппаратов достаточно высока.

Виды круглошлифовального оборудования

В процессе развития технологии металлообработки был налажен выпуск следующих видов круглошлифовальных станков:

1. Классический тип подразумевает установку обрабатываемой заготовки в центрах. Роль фиксаторов выполняют передняя и задняя бабки. С началом работ деталь начинает вращаться благодаря приводу аппарата. Снятие металла происходит при контакте абразивного диска с поверхностью. Способ удаления металлической стружки зависит от модели аппарата.

Подобные модели пользуются популярностью у различных ремонтных мастерских. Например, на данном оборудовании выполняют шлифовку коленчатых валов двигателей внутреннего сгорания.

1. Бесцентровая конструкция считается универсальной, поскольку обрабатываемое изделие устанавливают на специальный лафет. С одной стороны ее фиксируют во избежание смещения детали в процессе обработки. В качестве крепежа используют вспомогательный круг. Шлифовку выполняют с обратной стороны детали. Это позволяет работать с полыми изделиями конусной формы.

Круглошлифовальные станки с ЧПУ заслуживают отдельного описания. Автоматизация процесса увеличивает производительность работ за счет снижения роли оператора оборудования. Кроме того, существенно вырастает качество обработки, поскольку автоматическая подача увеличивает точность работ – показатель допустимой погрешности не превышает сотых долей миллиметров. Программное управление снижает вероятность появления брака.

Возможные варианты компоновки

Наиболее распространенными способами компоновки круглошлифовальных станков являются:

• патронная;
• центровая;
• бесцентровая.

Важный фактор – наличие второго стола. В бесцентровых моделях башмак является неподвижным элементом.

В некоторых аппаратах опорный нож устанавливают на салазки ведущей бабки. В этом случае он перемещается одновременно со шлифовальным инструментом относительно его оси.

Модели с неподвижным ножом нашли свое применение на автоматических сборочных линиях. Их ценят за высокие качественные характеристики, ведь такая компоновка обеспечивает стабильность расположения оси заготовки независимо от состояния шлифовального инструмента станка.

Врезная подача шлифовальной бабки

Включение врезной подачи осуществляется установкой рукоятки распределителя 16 в положение III. В штоковую полость цилиндра 13 поступает масло. Масло из поршневой полости цилиндра 13 через распределитель 16, дроссель 17 и напорный золотник 20сливается в бак.

Поршень цилиндра 13 перемещается вправо (по схеме). Рейка, нарезанная на штоке поршня, сцепляется с шестерней и поворачивает винт подачи. Шлифовальная бабка ускоренной подачей подводится к изделию. При врезании шлифовального круга в изделие увеличивается нагрузка электродвигателя шлифовальной бабки, срабатывает реле максимального тока, включающее электромагнит распределителя 21.

Золотник распределителя 21перекрывает проход маслу к напорному золотнику 20, который закрывается. Слив масла через дроссель 17 прекращается. Масло из цилиндра 13 механизма врезания начинает сливаться через дроссель 19 черновой подачи и распределитель 14.

Когда остается определенный припуск для чистового шлифования, кулачком перемещается золотник распределителя 14 чистовой подачи, который перекрывает поступление в дроссель 19 черновой подачи. Масло из цилиндра 13 начинает сливаться только через дроссель 18 чистовой подачи. Скорость подачи уменьшается.

При достижении заданного размера изделия от прибора активного контроля подается команда, и электромагнит распределителя 21 выключается. Масло через распределители 21 и 14 под давлением поступает под торец золотника распределителя 16 и отводит рукоятку управления в исходное положение.

Шлифовальная бабка быстро отводится назад. Цилиндр 13 механизма врезания резервируется, его шток передвигает золотник распределителя 12, и масло через золотник распределителя 12 попадает под торец золотника распределителя 14 и перемещает его в исходное положение.

Расположение гидроаппаратуры на станке 3Б153. Рис. 36.

• а — станок;
• б — гидробак;
• в — гидропанель Г31-12;

1. дроссель реверса;
2. дроссель регулировки скорости стола;
3. дроссель реверса;
4. распределитель;
5. дроссель чистовой подачи;
6. дроссель ускоренного хода;
7. дроссель черновой подачи;
8. распределитель управления;
9. крышка;
10. обратный клапан;
11. обратный клапан;
12. крышка;
13. предохранительный клапан;
14. напорный золотник;
15. распределитель

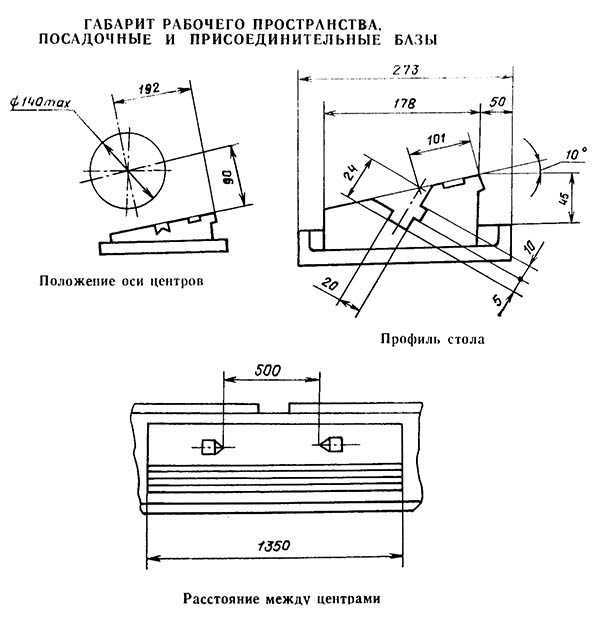

Габарит рабочего пространства шлифовального станка 3м153

Габарит рабочего пространства шлифовального станка 3м153

Движение стола

Чтобы включить движение стола, надо открыть крановый распределитель 2 гидропанели 6, а рукоятку распределителя 16 повернуть направо. При этом масло попадает под правый торец золотника распределителя27 и далее через крановый распределитель 2 в гидропанель 6.

В конце хода стола упор поворачивает рычаг и золотник распределителя управления 5 перемещается вправо. При этом масло через золотник распределителя 5 и обратный клапан 24 попадает под левый торец золотника распределителя 26 и перемещает его вправо. Левая полость гидроцилиндра 7соединяется с давлением, а правая полость через распределители 26, 5, дроссель 3, крановый распределитель 2 — со сливом. Направление движения стола меняется. Далее процесс происходит аналогично описанному выше.

При включении хода стола рукояткой распределителя 16 обе полости гидроцилиндра 7 соединяются через распределитель 27, что облегчает передвижение стола при помощи механизма ручного перемещения.

Модификации круглошлифовального станка 3м153

• 3М153 — станок полуавтомат повышенной точности для шлифования наружных цилиндрических, конических и торцовых поверхностей
• 3М153А — станок полуавтомат особо высокой точности (класс точности А по ГОСТ 8-82Е) в условиях серийного и массового производства
• 3М153Е — станок для шлифования наружных цилиндрических и конических поверхностей в условиях серийного и массового производства
• 3М153У — станок повышенной точности для шлифования наружных цилиндрических, конических и торцовых поверхностей
• 3М153АФ11 — станок особо высокой точности с цифровой индикацией. Область применения — серийное и мелкосерийное производство
• 3М153ВФ2 — станок высокой точности с ЧПУ. Область применения — серийное и мелкосерийное производство
• 3М153ВЕФ2 — станок высокой точности с ЧПУ. Область применения — серийное и мелкосерийное производство

Назначение круглошлифовальных станков

Низкая зернистость обрабатывающего инструмента обеспечивает легкую шероховатость контактной зоны и высокую точность работ. При использовании станков в промышленных целях заготовки проходят первичную температурную и механическую обработку, поэтому величина припуска минимальна.

Возможности станков ограничены рабочими характеристиками. На стандартном оборудовании невозможно работать с деталями, конусность которых превышает 6º. Конструкция современных аппаратов позволяет обрабатывать внешнюю поверхность любых заготовок за счет устройства передней и шлифовальной бабок, способных вращаться вокруг своей оси.

Как правило, круглошлифовальные станки используют на финишном этапе обработки.

Общий вид круглошлифовального станка 3м153

Фото шлифовального станка 3м153

Фото шлифовального станка 3м153

Фото шлифовального станка 3м153

Принцип работы

Известно несколько способов наружной обработки, которые зависят от технических параметров металлообрабатывающего оборудования.

В ремонтных мастерских чаще всего применяют метод продольного шлифования. В этом случае обрабатываемую заготовку необходимо закрепить в центрах станка. Электрический двигатель приводит во вращение переднюю бабку вместе с зафиксированным объектом. Продольное перемещение выполняет механизм подачи, изменяя положение заготовки относительно шлифовального круга.

Помимо продольного шлифования, на современных аппаратах можно выполнять следующие способы обработки:

1. Глубинная. Величина припуска за один проход может достигать 0,4 мм металла. Воздействие на поверхность осуществляется конической частью инструмента.
2. Врезная. Данная технология подразумевает использование широких шлифовальных кругов для выполнения обдирочных или чистовых работ. В процессе обработки положение заготовки относительно круга не меняется.
3. Уступами. Метод объединяет глубинное и врезное шлифование. Это позволяет обрабатывать изделия сложной формы.

Присоединительные и посадочные базы круглошлифовального станка 3м153

Присоединительные и посадочные базы шлифовального станка 3м153

Рабочие узлы

Независимо от типа исполнения основными элементами круглошлифовальных станков являются:

• станина;
• рабочий стол;
• шлифовальная и передняя бабки;
• механизмы управления.

В передней бабке монтируется привод к шпинделю, в шлифовальной – к кругу.

Главным элементом механизма управления является кнопочная станция. За ручное перемещение рабочего стола и шпиндельной бабки отвечают маховики, управление которыми осуществляется с помощью следующих рукояток и упоров:

• быстрая подача передней бабки;
• перемещения пиноли;
• регулировка скорости рабочего стола;
• отключение автоматического хода и реверса стола.

Помимо вышеперечисленных узлов и деталей, важную роль играют следующие элементы:

1. Шлифовальная бабка. Отличается жесткостью конструкции. В зависимости от компоновки станка может представлять собой неподвижный или перемещаемый элемент. В нем расположен шпиндель, устанавливаемый на гидродинамические или другие опоры.
2. Балансировочный механизм. Снижает колебательные процессы во время рабочего цикла. Существуют модели как с ручной, так и с автоматической балансировкой станка.

Автоматическая балансировка выполняется с помощью переключаемой жесткости шпинделя или дополнительных уравновешивающих грузов.

1. Механизм правки рабочего инструмента. Регулирует форму контактного инструмента и поддерживает его функциональные возможности.
2. Узел подачи. Отвечает за перемещение шлифовального круга.
3. Задняя бабка. Является одним из элементов конструкции станков, для которых рабочим расположением заготовки является установка в центрах.
4. Люнеты. Специальные опоры для работы с деталями большой длины.

Сведения о производителе круглошлифовального станка 3м153

Производитель универсального круглошлифовального станка 3м153 — Вильнюсский завод шлифовальных станков.

Станок торцекруглошлифовальный 3б153т | станочный мир

Технические характеристики круглошлифовального станка 3м153

Станок разработан в 1980 году.

Разработчик: Ленинградское СКБ прецизионного станкостроения, СКБ ПС, г Ленинград.

Изготовитель: Вильнюсский завод шлифовальных станков, г Вильнюс.

Основные параметры и размеры по ГОСТ 11654.

• Наибольший диаметр устанавливаемой заготовки — Ø 140 мм
• Рекомендуемый диаметр шлифуемой заготовки — Ø 20..50 мм
• Наибольшая длина устанавливаемой заготовки — 500 мм
• Наибольшая длина шлифуемой заготовки — 450 мм
• Максимальный вес устанавливаемой заготовки — 20 кг
• Мощность главного привода — 7,5 кВт
• Вес станка полный — 4,1 т

Технические характеристики станка 3б153

Список литературы:

1. Станок круглошлифовальный универсальный 3У10А, 3У10В, 3У10С. Руководство по эксплуатации 0.015.00.101.00.1 РЭ, 1962
2. Альперович Т.А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
3. Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
4. Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
5. Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965
6. Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
7. Куликов С.И. Хонингование, 1973
8. Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
9. Лоскутов В.В. Шлифовальные станки, 1988
10. Лурье Г.Б. Шлифовальные станки и их наладка,1972
11. Лурье Г.Б. Устройство шлифовальных станков,1983
12. Меницкий И.Д. Универсально-заточные станки ,1968
13. Муцянко В.И. Братчиков А.Я. Бесцентровое шлифование, 1986
14. Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
15. Попов С.А. Шлифовальные работы, 1987
16. Терган В.С. Шлифование на круглошлифовальных станках, 1972
17. Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки. Дополнительная информация

• Классификация и основные характеристики шлифовальной группы
• Ремонт, восстановление и модернизация шлифовальных станков: американский подход
• Круглое шлифование. Обработка на круглошлифовальных станках. Методы шлифования
• Наладка круглошлифовального станка при установке деталей в центрах
• Шлифовальные станки с ЧПУ
• Маркировка шлифовальных кругов
• Испытания и проверка металлорежущих станков на точность
• Шлифовальные станки. Рынок шлифовальных станков в России
• Заводы производители шлифовальных станков
• Справочник шлифовальных станков
• Заводы производители металлорежущих станков
• Статьи по теме

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Установочный чертеж круглошлифовального станка 3м153

Установочный чертеж шлифовального станка 3м153

Установочный чертеж круглошлифовального станка 3м153. Смотреть в увеличенном масштабе

Устройство и конструктивные особенности

Устройство круглошлифовальных станков зависит от рабочих материалов и качественных требований к готовым изделиям. Выделяют следующие классы точности аппаратов:

• повышенной точности;
• высокой точности;
• особо высокой точности.

Станки применяют для обработки различных материалов: от чугуна, стали и сплавов на их основе до материалов высокой прочности – поликристаллических алмазов и кубических нитридов.

Рассмотрим особенности конструкции различных аппаратов и наиболее распространенные варианты компоновки.

Эволюция круглошлифовального станка 3м153

• 3М153 — 1980 год — станок Ø 140 х 500 мм, полуавтомат круглошлифовальный
• 3Т153 — 1979 год — станок Ø 140 х 500 мм, полуавтомат круглошлифовальный
• 3Е153 — 1973 год — станок Ø 140 х 500 мм, полуавтомат круглошлифовальный
• 3Е153 — 1965 год — станок Ø 140 х 450 мм, полуавтомат круглошлифовальный
• 3У153 — 1978 год — станок Ø 560 х 1400 мм, Лубенский станкостроительный завод, полуавтомат для шлифования наружных цилиндрических, конических поверхностей
