Мощный заточной станок своими руками

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками  регулируется нижняя футорка.

Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками.

Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов.

Узнать точные значения последних можно из справочной таблицы.

Таблица 1. Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла.

Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Приспособление-держатель для заточки сверла

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл.

Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

• обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
• выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Промопора Площадка промопоры Подвижная площадка Крепление сверла и упорный винт Поворотная площадка Болты, гайки, штифты и шайбы

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.

1. Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
2. При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Заточка ледобура

Острые ножи ледобура дают возможность рыбаку быстро делать лунки вод льду водоемов. Однако с течением времени любые инструменты для резки затупляются и требуют заточки.

Для рыбаков качественный ледобур является большой гордостью. Зачастую на водоемах устраиваются истинные соревнования по скорости сверления прорубей. И не всегда победа улыбается молодым и крепким рыбакам, которые вооружены приспособлениями импортного производства.

Заточка приспособлений осуществляется самыми разными способами. Многие наши предки вообще не знали, что такое профессиональный шлифовальный станок. В большинстве случаев заточка выполнялась посредством приспособлений, выполненных вручную.

Изготовление станка для заточки ножей своими руками

Самодельные устройства для заточки ножей бывают разных конструкций. Все, что требуется от изготовителя — это наличие нужного материала и навыки работы с инструментами.

Принципом функционирования такого устройства, как ручной станок для заточки ножей своими руками, является удержание лезвия ножа в вертикальном положении и вождении им по закрепленному под нужным углом бруску. Это намного легче, чем размещение бруска для заточки горизонтально и удержание ножа под нужным углом.

Для того чтобы изготовить станок для заточки ножей своими руками, нужен кусок ламината, рейка из дерева, наждачная бумага и пара ботов с барашками. Заменой ламинату может послужить ДСП или фанера

Необходимо разметить и отрезать верх вертикальной стойки, которая будет служить опорой для бруска. Угол выбирается в два раза меньше того, с которым будут производиться затачивание ножа. Для кухонных ножей рекомендуется брать угол в 10-15 градусов.

Станок для заточки ножей своими руками, чертежи которого составляются заведомо, предполагает правильный расчет длины основания стоек. Учтите, что на показатель высоты повлияет последующая установка поперечной опоры. После этого все детали обрезаются, а края зачищаются.

Намечаются и просверливаются отверстия в основании и пластине для прижима болтов, фиксирующих лезвие. При разметке выдерживается расстояние отверстий от края основания. Это нужно для универсальности приспособления, так как у всех ножей своя ширина. Прижимная пластина закрепляется болтами.

Вертикальные стойки крепятся шурупами. Учитывается и тот момент, что нагрузка на низ невелика. В этом случае лучше прибегнуть к использованию термического клея. Точно таким способом крепится горизонтальная перекладина. Точильное приспособление почти готово. Остается изготовить брусок.

Для его изготовления отрезается рейка нужной длины. На один край приклеивается наждачная бумага с нужным размером абразива. Для оптимизации результата можно прибегнуть к изготовлению нескольких брусков с разными показателями зернистости. Лучшим считается диапазон Р600 – Р2000. С целью защиты рук от порезов надо прикрутить рукоятку на верхней стороне рейки.

В итоге получается самодельный станок для заточки ножей своими руками, отличающийся высокой функциональностью и практичностью. При работе приспособление упирается в край стола, что довольно комфортно при его использовании.

Термоусадочная трубка закрывает резьбу. Пара зажимов для бумаг служат фиксаторами подставки направляющей на нужной высоте. Этим обеспечивается плавное регулирование угла заточки. Основание составляет брус, толщина которого составляет 40 мм. Он поддерживается рукой.

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

• Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
• Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
• Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
• Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Детали приспособления

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

• опорная пластина – 4 мм;
• направляющая пластина для сверла – 5 мм;
• остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

• Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
• После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Как сделать самодельный наждак

Материалы и инструменты:

• электродвигатель от стиральной машины;
• насадки;
• выключатель;
• конденсатор;
• проводка;
• изоляционная лента.

Домашний мастер может изготовить электрический самодельный наждак из подручных инструментов, которые есть в доме. Для сборки прибора применяют какой-либо электродвигатель. На его вал монтируют необходимые насадки для фиксации наждачного круга.

Если у вас в доме есть двигатель от старой стиральной машины «Вятка», «Сибирь», то его можно использовать для изготовления точила. Эти электродвигатели имеют большую мощность. Также от стиральной машины можно взять выключатель, снабженный специальным пускателем.

Схема устройства наждака.

Однако из такого электродвигателя смастерить точило достаточно трудно. Проблемы возникнут, когда будет необходимо надеть точильный камень на вал двигателя. Дело в том, что двигатель не всегда снабжен резьбой. К тому же диаметр отверстия камня может отличаться от диаметра вала.

В работе понадобится определенная точеная деталь, благодаря которой эти проблемы будут решены.

Прежде чем приступить к изготовлению устройства, надо определиться с его будущими параметрами. Чтобы сделать самодельный наждак, обычно для электрического точила применяют асинхронный двигатель.

Для данного прибора подойдет электродвигатель с числом оборотов 3000 об/мин. Если частота вращения будет слишком большой, то точильный камень может сломаться. Поэтому в домашней мастерской лучше использовать прибор с двигателем, у которого 1000-1500 об/мин.

Если вы все же решили поставить двигатель с частотой вращения 3000 об/мин, то нужно поставить точильный камень повышенной прочности и высококачественный фланец. Такой наждак можно с успехом использовать для полировки древесины.

Мощность электродвигателя должна составлять до 400 Вт. Можно применять и приборы с мощностью 100-200 Вт, только они обладают небольшим числом оборотов.

Электродвигатели могут использоваться не только однофазные, но и трехфазные. Оба вида можно включать в обычную сеть, только для подключения трехфазного прибора используют конденсатор.

Мощный заточной станок своими руками

Простой самодельный станок

Самым распространённым вариантом станочной конструкции считаются 2 пары реек из дерева, которые скреплены между собой винтиками. Между такими деталями станочник устанавливает брусок.

Основная причина популярности использования ручного самодельного станка для заточки различных ножей — это его устойчивость. Во время работы станочная конструкция никак не движется по верстаку.

При фиксации брусочка слесарь пользуется опорными планками, которые находятся между деревянными элементами.

Однако подобный самодельный станок обладает такими недостатками:

Мастер выставляет лезвие к камню вручную. При продолжительной работе сложно уследить за углом заточки;

В процессе работы ослабевают стяжки и изменяется расположение брусочка.

Ещё одно преимущество подобной схемы-лёгкость изготовления. Такую станочную конструкцию чаще применяют при заточке ножиков для фуганка и для кухни.

Рейки из дерева могут быть различной толщины. При самостоятельном изготовлении простого заточного станка можно воспользоваться различными подручными компонентами.

При первичном изучении всех нюансов изготовления необходимо посмотреть тематические видео, в которых подробно описано, как сделать станок на дому.

Простой станок. пошаговая инструкция

• Шаг 1. Возьмите три рейки и разместите их таким образом, чтобы вместе они образовывали букву Н. Ширина срединной рейки должна равняться ширине пильного бруска. Повторите процедуру.
• Шаг 2. Разместите рейки перпендикулярно друг другу, соединив их основания – главная конструкция для удержания пильного бруса готова.
• Шаг 3. Это один из важнейших этапов! Необходимо правильно рассчитать угол крепления бруска относительно реек. Высчитывайте его с помощью измерительных инструментов и отмечайте места крепления бруса по вертикальной и горизонтальной рейкам.

https://www.youtube.com/watch?v=r0d_bbKPtWA

Угол заточки лезвия ножа

Если вы хотите универсальное приспособление, то нужно сделать сразу несколько выдвижных болтов на разнос расстоянии, чтобы можно было изменять наклон бруса при необходимости. Сделать это можно с помощью простых измерительных инструментов и сверл. После этого можно обрезать рейки до удобной длины.

Неудобство такого станка заключается в том, что вам придётся самостоятельно контролировать расположение ножа относительно бруса. Если же вы не хотите вообще ни о чём задумываться во время заточки ножей, ножниц или цепей, то вам следует изготовить более сложный станок.

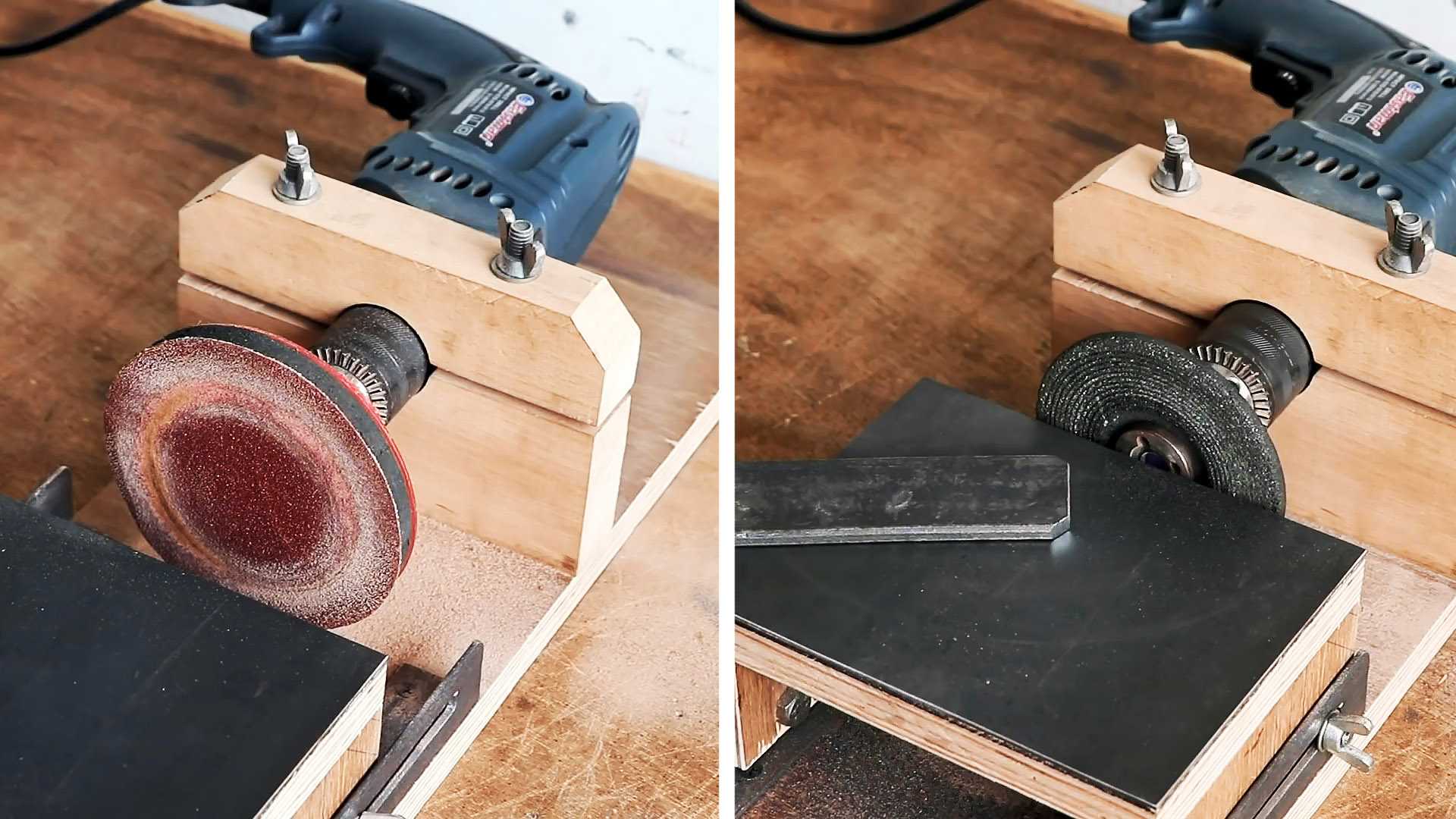

Процесс изготовления точильно-шлифовального станка

Сборку нужно начать с изготовления крепежа для дрели в виде деревянного хомута. Для этого потребуется 2 бруски 50х70 мм и 50х50 мм длиной по 180 мм. Их необходимо сложить вместе через тонкую проставку толщиной 5-8 мм из фанеры или МДФ.

Бруски сжимаются струбциной вместе с ней, после чего просверливаются в центре коронкой. Диаметр той должен соответствовать сечению корпуса дрели за патроном, где устанавливается съемная рукоять.

Половинки хомута просверливаются поперек под болты М10.

Затем нужно выпилить подошву станка из фанеры.

Она просверливается так, чтобы на нее можно было прикрутить хомут с помощью длинных болтов. Головки последних нужно будет впрессовать заподлицо.

Теперь на станок можно установить дрель.

Далее нужно зажать в ее патроне диск с липучкой под наждачную бумагу.

Ориентируясь по его расположению, готовятся 2 отрезка уголка. Они просверливаются по одной полке, чтобы прикрутить их к подошве. На второй полке в них выпивается паз.

Полученные из уголков салазки прикручиваются к подошве.

Затем из фанеры делается столик. Он должен быть немного уже, чем расстояние между вертикальными полками уголков.

Столик просверливается напротив пазов.

Затем через эти отверстия его нужно прикрутить к салазкам болтами.

Это позволит регулировать его положение. После этого по желанию на него приклеивается пластиковая или резиновая накладка.

Теперь станок может использоваться по назначению. Отодвигая столик, можно менять оснастку. Это может быть диск с липучкой под наждачную бумагу или лепестковый круг. Последний зажимается на переходнике с помощью гайки от болгарки.

Самодельные приспособления для заточки сверл – собираем станок своими руками

При сверлении отверстий в деталях, изготовленных из металла, используемый инструмент подвергается активному износу, что приводит к интенсивному нагреву сверл и, как следствие, к их выходу из строя.

Чтобы избежать этого, необходимо регулярно восстанавливать их геометрические параметры, а сделать это максимально точно и качественно помогает специальное приспособление для заточки сверл.

Это нехитрое устройство, которое можно изготовить своими руками, позволяет быстро и качественно затачивать затупившиеся сверла и не тратить деньги на приобретение новых.

Заточка сверла на самодельном приспособлении

При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки.

Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Многие опытные специалисты вообще не применяют приспособления для заточки, полностью полагаясь на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше все же использовать устройства, позволяющие механизировать данный процесс. Это обеспечит максимальную точность и требуемое качество результата.

Для изготовления высокоточного приспособления требуются металлообрабатывающие станки

На современном рынке предлагается множество приспособлений для заточки сверл, позволяющих быстро, качественно и точно восстановить геометрию режущего инструмента даже в том случае, если вы не имеете опыта выполнения подобных процедур. Между тем можно не тратить деньги на приобретение таких приспособлений, а изготовить простейший станок для заточки сверл своими руками.

Станок для затачивания фуговального ножа своими руками

Для затачивания фуговального ножа используют специальное точильное оборудование. Станок для заточки ножей своими руками обладает компактными размерами. Его можно установить в гараже или же на приусадебном участке.

Многие интересуются, как сделать станок для заточки ножей своими руками. Для изготовления приспособления нужно найти определенные детали. Возможно, подобные запчасти завалялись в вашем сарае или же гараже. Также их можно приобрести посредством интернета.

Станок для заточки фуговальных ножей своими рукамисостоит из:

• планшайбы;
• стола;
• двигателя;
• пылесоса;
• кожуха.

В первую очередь следует найти планшайбу. Это самая главная составляющая будущего оборудования. Именно она отвечает за процесс затачивания. Ножи фуганка узки, а планшайба служит гарантом полноценной и безопасной заточки. Эту деталь придется купить новой, а вот остальные можно использовать и старые.

Лучше приобретать планшайбы немецкого или же американского производства. Средняя стоимость детали составляет 25 000 рублей.

Следующий шаг — нахождение двигателя, мощность которого должна составлять 1-1,5 кВт. Покупать его не обязательно. Подойдет любой, даже от старой стиральной машины. А вот стол, кожух и пылесос наверняка найдутся у каждого.

Техника затачивания

Техника затачивания заключается в унифицированных, но вместе с тем довольно трудоемких способах. задача заключена в устранении повреждений клинка. Надо отметить, что многим такая процедура, как затачивание ножей, обеспечивает хорошее расположение духа и успокоение.

Основное правило при данном процессе — соблюдение точно заданного постоянного угла. Сила здесь не требуется. Главное, чтобы брусок и лезвие встречались под определенным углом. В этом и состоит основное правило техники заточки.

Для того чтобы угол имел постоянный показатель, существует два способа. Первый заключается в приобретении навыка заточки. Контроль показателя угла можно произвести посредством обычного маркера. Им следует закрасить подводы и после нескольких циклов затачивания посмотреть насколько сохранилась краска. Если она стерлась неравномерно, то клинок хорошо не обрабатывается.

Если затачиваемый нож декоративный, то следует заклеить клинок скотчем так, чтобы открытой осталась только кромка для нарезания. Даже если вы неудачно направите руку, на клинке не останутся царапины.

Важным моментом является и то, чтобы направление лезвия по бруску осуществлялось перпендикулярно по отношению к кромке в местах соприкосновения. На самом деле выполнить это достаточно трудно. Допустимо, чтобы угол между кромкой и лезвием составлял менее 90 градусов. А вот при направлении вдоль режущей кромки такой показатель не подходит.

Абразивные частицы бруска могут оставить на лезвии канавки, которые никогда не заточатся, но при резке будут играть свою положительную роль. Если канавки будут сориентированы вдоль режущей кромки, то при резке они ничем не будут полезны. Самое плохое, что режущая кромка может вообще отломиться.

Важно чтобы брусок был длинным. Он должен составлять полторы или две длины клинка. Допускается, чтобы брусок из алмаза был несколько короче, так как он шлифует быстрее и лучше. Его ширина не играет значительной роли. Если он большей ширины, то работать на нем удобнее и меньше шансов завести клинок за пределы приспособления. Это может повредить его боковую поверхность или же лезвие.

Универсальный станок. пошаговая инструкция

Для исключения ошибок при сборке станка рекомендуется воспользоваться чертежами.

Внимательно прочитайте каждый шаг и, где это возможно, нарисуйте к каждому шагу чертёж с указанием всех размеров – это станет отличным подспорьем в работе:

1. Вырежьте из фанеры две прямоугольные трапеции, основания которых будут равны 60 и 170 мм, а боковина по прямому углу – 230 мм.
2. Вырежьте прямоугольную дощечку с размерами 230 на 150 мм.
3. Закрепите прямоугольник между основаниями таким образом, чтобы он выпирал на 40 мм вверх.
4. Вырежьте брусок размерами 60 на 60 мм и закрепите его в основании клина.
5. С помощью сверла сделайте в бруске вертикальное отверстие на расстоянии 50 мм от центра. Сверху и снизу отверстия вставьте футорки, а в них – соответствующую по диаметру шпильку, длиной в 25 см.
6. Обработайте прямоугольную основу. На уровне 40 мм выступа сделайте пропил примерно в 2 мм, чтобы на это место можно было прикрепить лист наждачки
7. Сделайте фиксатор:

• • Возьмите Г-образную планку с размерами 15 на 18 см по длинным граням и примерной шириной каждой полки до 5 см.
  • Возьмите прямоугольную планку 5 на 5 см.
  • Сделайте в дощечке паз на уровне шпильки и закрепите на нём планки с минимальной подвижностью.

8.  Сделайте регулировщик:

• • Шпильку закрепите гайкой, чтобы она не вращалась.
  • Из твёрдого дерева вырежьте колодку с размерами 20х40х80 мм и закрепите её на шпильке с помощью гаек.
  • По широкой стороне проделайте отверстие в 9 мм с отступом от края в 15 мм.
  • Вырежьте из твёрдого дерева два бруска 50х80х20 мм и проделайте в них по одному отверстию на расстоянии 20 мм от края по центру.
  • Возьмите сварку шпильки и гладкого прута и закрепите на ней брусочки следующим образом: сначала гайка-фиксатор, затем первый брусок. Затем алюминиевый профиль, затем второй брусок и ещё один фиксатор.
  • Приклейте наждачку к алюминиевому профилю.

Универсальный инструмент для заточки готов. Вырежьте несколько шаблонов с различными углами, чтобы на них можно было ориентироваться при работе. Помните, что на каждом этапе создания инструмента вам помогут заранее созданные чертежи – не пренебрегайте этим шагом, иначе будет очень сложно избежать ошибок.

Не важно, что вам необходимо заострить – простой кухонный нож, садовые или маникюрные ножницы или цепи для бензопилы – такой инструмент справится с любой работой, если вы будете правильно выставлять угол и не забывать им пользоваться при возникновении такой необходимости.

Устройство подручника

При изготовлении устройства подручника  выполняются такие действия:

Снимает с основы ровную наклонную часть, дорабатывает её и устанавливает на ней устройство фиксации, а также прижим используемого приспособления;

Отмеряет от края впереди 40 мм и по такой отметке с помощью применения садовой ножовки выпиливает паз, глубина которого равна 2 мм;

С помощью применения сапожного ножа с торца доски откалывает 2 верхних шпонированных слоя. В итоге получается выборка, в которую слесарь вставляет 2 мм стальную пластинку на одном уровне с общей поверхностью;

С помощью болтов стягивает планки по сделанным щелям. В подобной ситуации станочник оставляет шляпки болтиков со стороны большой верхней пластинки;

Далее, с помощью применения дуговой электросварки пропекает шляпки болтиков и приваривает их к пластинке;

Потом снимает металлические дефекты сварного шва в виде наплывов и шлифует пластинку до придания ей ровной поверхности;

Прикладывает маленькую ответную планку к краевой выборке, переносит щели сверлом и закрепляет подручник болтами.

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей.

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Ход работы

Для начала следует изготовить корпус устройства. Стальные полоски изгибаются таким образом, чтобы фаски ножей, прижимаемых к концам дуги, были не только параллельны, но и находились в одной плоскости.

После изготовления дуги из такой же стальной полосы изгибается прижимная пластина, служащая фиксатором затачиваемых ножей

В корпусе и прижимной пластине просверливаются отверстия для болтов М12 или же М14. Стянув посредством болта и гайки корпус и прижимную пластину, зажимаем между ними ножи и проверяем прочность их прилегания к поверхности торца круга из наждака.

Если ножи расположены не под требуемым углом (фаски не прилегают точно к кругу), то устройство дорабатывают, подгибая до соответствующего уровня корпусную дугу. Если же ножи стоят правильно, то конструкция разбирается, а к дуге корпуса по обеим сторонам привариваются ребра жесткости.

Заточка ножей проводится лучше на наждачном камне, который вращается горизонтально. В этом случае при смачивании ножей водой, последняя остается на лезвии и камне дольше, обеспечивая их сохранность. Чаще опускайте ножи в воду. Это поможет избежать перегревания стали.

Чем точить

Для заточки ножей используют точильные камни различной зернистости. Их условно делят на грубые, средние и мелкие. Почему условно? Потому что в разных странах принято свое обозначение зернистости. Наиболее удобная классификация — по количеству зерен на единицу площади. Выражается она в цифрах: 300, 600, 1000 и т.д. Некоторые фирмы дублируют еще английскими терминами. Вот примерное деление:

• 200-250 — очень грубый (extra coarse). Они для заточки ножей не используются.
• 300-350 — грубые ( coarse). Применяют при профилировании режущей кромки поврежденного или очень затупленного лезвия. Если режущая кромка не имеет видимых изъянов и вы не планируете менять угол заточки, этот абразив использовать не стоит.
• 400-500 — средние (medium). У многих производителей бруски такой зернистости отсутствуют, так как без них легко обойтись.
• 600-700 — мелкий (fine). Основной тип брусков, которые используются при заточке ножей. На них и точат ножи, затупленные при обычной эксплуатации.
• 1000-1200 — очень мелкий (ultra или extra fine). Ими доводят заточенное лезвие до зеркального блеска.

Бруски для заточки ножей требуются со средним и мелким зерном, для доводки (полировки) можно взять еще уьтра-мелкий

Кроме зернистости различают точильные бруски еще по происхождению: есть они натурального происхождения (сланцы, корундовые и т.д.), есть керамические и алмазные. Какие лучше? Сказать сложно — дело вкуса, но натуральные быстрее стачиваются и редко бывают мелкозернистыми.

Натуральные вымачивают в воде перед применением или просто смачивают ею. Они воду впитывают и, при заточке, из воды и отделившихся частиц абразива на поверхности образуется абразивная паста, которая повышает эффективность заточки. Для тех же целей использовать можно специальное мало (honing oil) или смесь воды и мыла (кому что больше нравится). Вообще, с каждым из точильных камней надо пробовать все эти варианты и выбирать лучший.

Форма точильного камня для заточки ножей — брусок, причем желательно чтобы он его длина была намного больше длины лезвия — точить проще. Удобны бруски с двойным зерном — с одной стороны более крупный, с другой — более мелкий. Для заточки ножей обычного назначения достаточно иметь два бруска со средним зерном (разным) и два мелких (один можно очень мелкий).
