Станки дома Мастер-универсал.делаем всё, чтобы вы выделялись на рынке кузнечных изделий.
Базовая комплектация:
- Станок «Мастер-Универсал»- 1 шт.
- Печь – 1шт.
- Комплект валков – изготовление пик граненых, купольных, «гусиной» лапки (2 гладких валка и 1 валок с насечкой) -1шт.
- Зажим и кронштейн для торсиона -1 комплект
- Универсальный комплект для нанесения фактуры на металлопрокат
- Паспорт станка — 1 шт.
- Каталог ажурных изделий — 1 шт.
Видео мастер универсал
Профессиональный станок ковки металла «Мастер-Универсал»
Рихтовочное устройство «Мастер-Универсал»

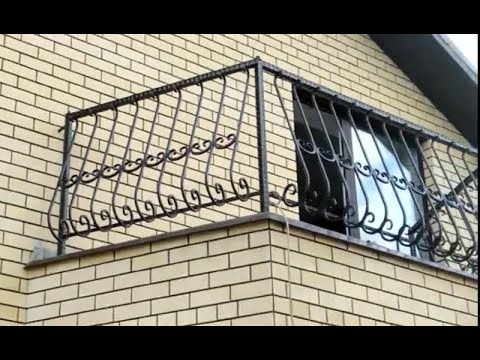

Изготовление балконного ограждения на станке Мастер Универсал
Галерея изделий, выполненных на станках мастер
Все галереи
Комплектация
Комплектующие | Металлопрокат | Комплектации/стоимость | ||
№1 | №2 | №3 | ||
Привод | ||||
Комплект валков – изготовление пик граненых, купольных, «гусиных» лапок – гладкие лапки и лапки с насечкой с одной стороны | ■ 8-25 |
|
|
|
Печь |
|
|
| |
Лекало большое сборное – изготовление волют длиной от 210мм с раскованными и нераскованными окончаниями | ■ 8-25 |
|
|
|
Планшайба большая – изготовление колец диаметром 120мм | ■ 8-16 |
|
|
|
Обратный завиток | ■ 8-16 |
|
|
|
Зажим для профтрубы — изготовление продольной скрутки, | Торсион Шишка-корзинка |
|
|
|
Кронштейн для продольной скрутки | ■ 8-20 |
|
|
|
Универсальный комплект для нанесения фактуры на металлопрокат | ■ 8-16 |
|
|
|
МЕГА-лекало — изготовление волют длиной от 600мм и шириной завитка от 200 до 350мм с раскованными и нераскованными окончаниями | ■ 8-20 |
|
| |
Лекало среднее – изготовление бубликов длиной от 200мм с раскованными и нераскованными окончаниями | ■ 8-20 | — |
|
|
Лекало малое – изготовление бубликов длиной от 140мм с раскованными и нераскованными окончаниями | ■ 8-20 | — |
|
|
Комплект ролики для V-усиления профильной трубы | □ 15, 20 | — |
|
|
Комплект ролики для хомутов – изготовление хомутов | ▬ 1,5 х 18мм | — |
|
|
Стяжка валов | — |
|
| |
Модуль вальцов (малый) | ■ 8-16 | — |
|
|
Планшайба малая – изготовление колец диаметром 90мм | ■ 8-16 | — | — |
|
Устройство доворачивания – догибает лапку волюты | ■ 8-20 | — | — |
|
М2-16 Комплект валков на круг 10/12/14 узор «Лоза» | ■ 10, 14, 12 | — | — |
|
М2-19 Комплект валков на квадрат 10/12/14 узор «Бусы» | ■ 10, 12, 14 | — | — |
|
Комплект валков для изготовления балясины | ■ 8,10, 12, 14, 16 | — | — |
|
Вертикальный регулируемый ролик предварительной рихтовки | — | — |
| |
Дополнительная оснастка к станку «Мастер-Универсал» под заказ
Комплектующие/ | Фото | Металлопрокат | Цена |
Новинка — декоративный прокат квадрата! Ожидаем в 2022г. |
| ■ 10, 12, 14 | |
Модуль вальцов (большой) | | ■ 8-24 | 49 000 руб. |
Устройство для изготовления пышной «шишки-корзинки» | ■ 6, 8, 10 | 12900руб. | |
Новинка! Комплект валков М2-20 декоративный прокат профтрубы 15/20 |
| □ 15, 20 | 14100руб. |
М2-19 Комплект валков на квадрат 10/12/14 узор «Бусы» |
| ■ 10, 12, 14 | 13800руб. |
М2-18 Комплект валков на квадрат 10/12/14 узор «Пузырьки» |
| ■ 10, 12, 14 | 12800руб. |
Комплект Гусиная лапка №3 «Волна» — двусторонняя |
| ■ 8,10, 12, 14, 16 | 12600руб. |
Комплект гусиная лапка «Рыбий хвост» |
| ■ 8,10, 12, 14, 16 | 19900руб. |
Валок Гусиная лапка №2 «Веер» |
| ■ 8,10, 12, 14, 16 | 6300руб. |
Стяжка валов |
| 10 900руб. | |
Модуль вальцов (малый) |
| ■ 8-20 | 5900 руб. |
Рихтовочное устройство |
| 39900руб. | |
Рихтовочное устройство (горизонтальное) |
| 24900руб. | |
М2-17 Комплект валков для нанесения фактуры на круг 12/16 Узор «Лоза» |
| ● 12,16 | 12800руб. |
М2-16 Комплект валков для нанесения фактуры на круг 10/12/14 Узор «Лоза» |
| ● 10,12, 14 | 15100руб. |
М2-15 Валок для нанесения фактуры на полосу Узор «Кора» |
| 40*4 | 12500руб. |
Педаль |
|
| |
М2-12 Валок для нанесения фактуры на полосу Узор «Лабиринт» |
| 40*4 | 12500 руб. |
М2-11 Валок для нанесения фактуры на полосу Узор «Пазл» |
| 40*4 | 12500 руб. |
М2-9 Валок для нанесения фактуры на полосу Узор «Этнос» |
| ▬ 40*4 | 12800 руб. |
М2-1 Валок для нанесения фактуры |
| ▬ 40х4 | 12000 руб. |
М2-13 Валок для нанесения фактуры на полосу Узор «Галька» |
| 40*4 | 12000 руб. |
М2-3 Комплект валки для прокатки квадрата, круга – 10/12/14 |
| ■ 10, 12, 14 | 12900 руб. |
М2-4 Комплект валки для прокатки квадрата, круга 12/16 |
| ■ 12, 16 |
|
М2-6 Комплект валки для прокатки квадрата 12/16 |
| ■ 12, 16 | 12800 руб. |
М2-7 Комплект валки для прокатки квадрата 10/12/14 |
| ■ 10, 12, 14 | 12600 руб. |
Ответный валок для нанесения фактуры на полосу |
| ▬ 40х4 | 6300 руб. |
Комплект валков для изготовления балясины |
| ■ 8,10, 12, 14, 16 | 13000 руб. |
Комплект ролики для П-образного усиления профтрубы 15,20 |
| □15, 20 |
|
Комплект ролики для усиления профильной трубы 15/20 |
| □ 15, 20 | 14900 руб. |
Комплект ролики для усиления профильной трубы 10/25 |
| □ 10, 25 | 14900 руб. |
Устройство доворачивания – догибает лапку волюты |
| ■ 8,10, 12, 14, 16 | 4 800 руб. |
МЕГА-лекало — изготовление волют длиной от 600мм и шириной завитка от 200 до 350мм с раскованными и нераскованными окончаниями |
| ■ 8,10, 12, 14 | 9 900руб. |
Лекало большое сборное – изготовление волют длиной от 210мм с раскованными и нераскованными окончаниями |
| ■ 8,10, 12, 14 |
|
Лекало среднее – изготовление бубликов длиной от 200мм с раскованными и нераскованными окончаниями |
| ■ 8,10, 12, 14 |
|
Лекало малое – изготовление бубликов длиной от 140мм с раскованными и нераскованными окончаниями |
| ■ 8,10, 12, 14 |
|
Планшайба большая – изготовление колец диаметром 120мм |
| ■ 8,10, 12, 14 |
|
Планшайба малая – изготовление колец диаметром 90мм |
| ■ 8,10, 12, 14 |
|
Зажим для профтрубы — изготовление продольной скрутки, |
| □ 10, 15 |
|
Кронштейн для продольной скрутки |
| ■ 8,10, 12, 14, 16, 18, 20 |
|
Комплект валков – изготовление пик граненых, купольных, «гусиной» лапки, |
| ■ 8,10, 12, 14, 16 | 15300руб. |
Печь |
| 9 900руб. | |
Комплект ролики для хомутов – изготовление хомутов |
| ▬ 1,5 х 18мм | 12800руб. |
Комплект валков для изготовления перил |
| 40*4 | 12700руб. |
Универсальный комплект для нанесения фактуры на полосу |
| ■ 8-16 | 7500 руб. |
Комплект ролики П-усиление профтрубы 40х40 мм |
| □ 40х40 | 14900 руб. |
Комплект ролики U-усиление профтрубы 40х40 мм |
| □ 40х40 | 14900 руб. |
Комплект ролики U-усиление профтрубы 30х30 мм |
| □ □30х30 | 14900 руб. |
Комплект ролики П-усиление профтрубы 30х30 мм |
| □30х30 | 14900 руб. |
Комплект ролики «П» усиление профтрубы 30х20 и 40х20 |
| □ 30х20 и 40х20 | 14900 руб. |
Комплект ролики «U» усиление профтрубы 30х20 и 40х20 |
| □ 30х20 и 40х20 | 14900 руб. |
Новинка! |
| □10х20,15х15, 20х10, 20х20, 20х30, 40х20 мм | 19900 руб. |
Рассечка квадрата ( перед продольным скручиванием) |
| ■ 8-20 | 14900 |
Изготовление полосы четырех размеров (6х16, 7х15, 8,5х14 , 6х12 мм) из прутка круглого сечения, диаметром 10 и 12 мм |
| ●10,12 | 14900 |
Новинка! Декоративный прокат профильной трубы сечением 40х40 мм. |
| □ 40х40 | 14900 |
Обзор станка
В сравнении с аналогичными станками «Мастер-Универсал» обладает неоспоримыми преимуществами:
большими мощностью, функционалом и увеличенным ассортиментом изготавливаемых элементов ковки.
Данный станок выполняет операции холодной и горячей обработки металла, а именно – гибка, продольное скручивание, спиральная завивка, вальцевание, расковка (холодная и горячая), декоративная прокатка, профилирование круглых и квадратных труб и полосы.
«Мастер-универсал» работает с полнотелым прокатом сечением до 25мм, с трубами сечением до 50мм.
Станок выполнен в совершенно-новой компоновке «3 в 1»: Рабочий блок Силовой редуктор
Понижающий привод. Т.е. станок имеет единый рабочий модуль, обладающий повышенной надежностью, очень большой мощностью, высоким КПД, бесшумностью в работе и отсутствием вибрации.
Рабочий модуль станка полностью собран из деталей и узлов собственного производства.
Вы можете скомплектовать станок «Мастер-Универсал» под свои задачи. Возможно приобретение базового станка, в котором присутствует возможность дополнения всех заявленных операций и в последующем приобрести ту оснастку, которая потребуется Вам для воплощения Ваших художественных замыслов.
С 2022 г станок приобрел возможность изготовления полосы из прутка круглого сечения.
Преимущества станка Мастер-Универсал
- Станок для кузнечных работ «Мастер-Универсал» сочетает в себе функционал двух станков – станка для нанесения фактуры и станка для классической ковки. Данный станок выполняет операции холодной и горячей обработки металла, а именно – гибка, продольное скручивание, спиральная завивка, вальцевание, расковка (холодная и горячая), декоративная прокатка, профилирование круглых и квадратных труб и полосы.
- Универсальный кузнечный станок «Мастер Универсал» обладает большой мощностью — работает с полнотелым прокатом сечением до 25мм на операциях скручивания и расковки, на операциях вальцевания — с трубами сечением до 50мм, полнотелым прокатом до 24мм.
- Пять рабочих валов, для разных типов операций, позволят существенно сэкономить время на смене оснастки.
- Операции вальцевания дуг и арок выполняются быстрее в 2,5 раза, чем на аналогичных станках, за счет отдельного привода с повышенной частотой вращения.
- Ручной станок для ковки «Мастер-Универсал» работает с профильной трубой как на горячую, так и на холодную ковку. Это позволит Вам заработать больше, т.к. профильная труба легче сплошного квадрата. Следовательно, себестоимость изделий будет ниже, а доход выше.
- Две рабочие зоны станка делают его универсальным и удобным в использовании. Благодаря «открытому» типу модулей и их малому весу, работнику легко контролировать процесс ковки и производить настройку станка. В отличие от аналогов со специальными калибровочными шайбами, в универсальном кузнечном станке «Мастер-Универсал» простая система фиксации заготовки, не требующая дополнительной обработки металла.
- Широкий диапазон офактуривания и усиления профильных труб. Размеры — 10х10,10х20,15х15,20х20,25х25,30х20,30х30,35х35,40х20,40х40 мм
- Станок для кузнечных работ может быть изготовлен с питанием 220В либо 380В и у Вас не возникнет сложностей с его подключением.
- Повышенная производительность, станок работает с двумя заготовками одновременно и имеет оптимальную скорость вращения рабочего вала для быстрого выполнения Ваших заказов.
- Функциональность — большинство станков изготовление бубликов и волют осуществляется по одной заготовке. станок для ковки «Мастер-Универсал» позволяет изготавливать сразу по две заготовки без раскованных окончаний лапок. Данное преимущество также позволяет увеличить производительность станка в 2 раза и повышает качество изготовляемых элементов. ! Валки декоративного проката на полнотелые заготовки имеют три ручья под три размера проката (например валки «Лоза» или периодический обжим квадрата ), валки профильной трубы также унифицированы под два типоразмера профильной трубы 15х15 и 20х20 мм . Также недавно в ассортименте появилась новинка – универсальные валки, которые позволяют работать с пятью размерами профильной трубы. Таким образом мы прилагаем все усилия чтобы наша оснастка была максимально функциональной.
Производственное предприятие ооо «ман»
Производственное предприятие ООО «МАН» специализируется на разработке и изготовлении нестандартного кузнечного оборудования для холодной и горячей художественной ковки металла с января 2006 года. За это время кузнечные станки для художественной ковки, производимые компанией «МАН», пользуется широким спросом среди покупателей, которые нуждаются в оборудовании для кузнечного цеха или кузницы.
Бизнес-миссия: «Обеспечение малого и среднего бизнеса востребованным оборудованием для промышленного и профессионального использования»
Цель: «Производить продукцию максимально удовлетворяющую настоящие и будущие потребности Заказчика путем инновационной и качественной работы всех структурных подразделений предприятия, для получения прибыли и устойчивого развития ООО «МАН»»
Станок для холодной ковки мастер-3 в балашихе
Популярные товары в наличии! В категории: Станок для холодной ковки мастер-3 — купить по выгодной цене, доставка: Балашиха, скидки!
Технические характеристики
| Напряжение электрической питающей сети | 380В / 220В |
| Частота тока | 50Гц |
| Род тока | переменный трехфазный/однофазный |
| Номинальная мощность электродвигателя | 2,2 кВт |
| Тип электродвигателя | (трехфазный асинхронный электродвигатель)/(однофазный асинхронный электродвигатель) |
| Количество рабочих зон у станка | 2 |
| Количество рабочих валов | 5 |
| Крутящий момент на рабочих валах, не менее | 1900 Н х м / 1900 Н х м |
| Частота вращения выходных валов (380В/220В) | 9,3 об/мин / 9,3 об/мин |
| Габаритные размеры | 720 мм х 720 мм х 1180 мм |
| Материал используемого металлопроката | Ст.0; Ст.1; Ст.2; Ст.3; Ст.4; Ст.5. |
| Размеры используемого металлопроката: | |
| Квадрат/Круг: □8, □10, □12, □14, □16, □25 Труба квадратного сечения: 10х10х(1,5..2), 15х15х(1,5..2), 20х20х(1,5..2), 40х20х(1,5..2) |
| Труба квадратного сечения: 10х10х(1,5..2), 15х15х(1,5..2), 20х20х(1,5..2), 25х25(1,5…2), 40х40 (3) |
| Квадрат: □10, □12, □14, □16, Труба квадратного сечения: 15х15х1,5, 20х20х1,5, 40х20х1,5 |
| Полоса 40х4 |
| Полоса 40х4 |

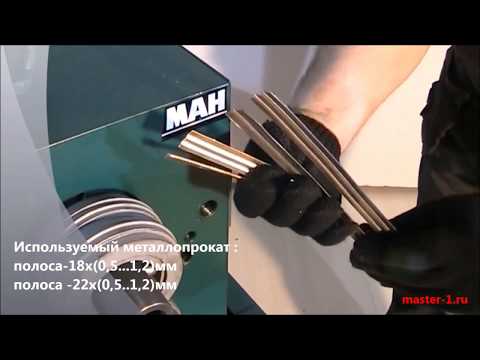

| Лента: 18х(0,5..1,2), 22х(0,5..1,2) |
| Квадрат: □10, □12, □14, □16 |
| Квадрат: □8, □10, □12, □14, □16 □18 □20 Труба квадратного сечения: 10х10х(1,5..2), 15х15х(1,5..2), 20х20х(1,5..2) Полоса 20х4, 25х4 |
| Квадрат/Круг: □8, □10, □12, □14, □16 □18 □25 Труба квадратного сечения: 10х10х(1,5..2), 15х15х(1,5..2), 20х20х(1,5..2), 25х25 (1,5..2) Полоса макс. сеч. 40х(3..5) |
| Квадрат: □8, □10, □12, □14, □16, □18, □20, □22, □24 Труба квадратного сечения: 10х10х(1,5..2), 15х15х(1,5..2), 20х20х(1,5..2), 25х25х(1,5..2), 30х30х(1,5..2), 40х40х(1,5..2) 50х50(3), 60х60(3) Полоса 20х4, 25х4, 40х(3..5) |
| Квадрат/Круг: □8, □10, □12, □14, □16 Труба квадратного сечения: 10х10х(1,5..2), 15х15х(1,5..2) Полоса 20х4, 25х4, 40х(3..4) |
Устройство кузнечного станка мастер-универсал:
1 – Станина; 2 – электродвигатель; 3 – шкив ведущий; 4 – шкив ведомый; 5 – ремень Z ГОСТ 1284.1-89 1120 мм; 6 – модуль прокатный; 7 – электрошкаф.
Преимущества усовершенствованной модели станка мастер-универсал (конец 2020 г.) перед прошлой модификацией:
- Плавная регулировка откидного ролика спиральной скрутки (торсион, фонарики)
- 5 рабочих валов для меньшей работы по смене оснастки (вместо 3х как в старом станке)
- Отдельный вал для вальцевания дуг-арок (вальцевание происходит быстрее в 3 раза)
- Отсутствует необходимость покупать отдельные направляющие для нанесения фактуры под разный прокат ( теперь универсальные)
- Возможно установить новый модуль нанесения фактур, с регулируемой глубиной фактуры (появится в 2020 году)
- станок может изготавливать полосу из прутка круглого сечения
- Появился малый модуль вальцов для гибки дуг (бюджетный вариант) и большой (более дорогой, но более мощный) теперь у Вас есть выбор
- Предлагаемые комплектации стали намного богаче
- Новая цветовая гамма — темно-коричневая с красным
