Основные параметры машины листогибочной с поворотной гибочной балкой ив2144:

Машина ИВ2144 разработана в 1979 году и серийно выпускалась с 1980 года.Разработчик — СКБ кузнечно-прессовых машин и автоматических линий, СКБ КМ г. Воронеж.

Изготовитель — Нелидовский завод гидравлических прессов, НЗГП г. Нелидово.

• Наибольшие размеры изгибаемого листа металла — 4,5 х 2500 мм
• Угол поворота гибочной балки — 180°
• Ход прижимной балки — 250 мм
• Скорость гибочной балки — 38 град/сек
• Величина регулировки гибочной балки — 100 мм
• Мощность привода — 10,07 кВт
• Вес машины полный — 6,46 т

Балка гибочная

Гибочная балка непосредственно осуществляет гибку листа. Представляет собой сварную конструкцию коробчатого сечения, на верхней части которой закреплены инструментальные планки.

Гибочная балка подвешена на 2-х винтах, головки которой соединены с валами привода гибочной балки. При повороте валов поворачиваются винты вместе с балкой. Происходит процесс гибки листа.

Как работает листогибочный станок ив2144

Если кратко представить описание работы данного станка, то она выглядит следующим образом: деформирование листовой заготовки осуществляется посредством воздействия на нее гибочной балки. При этом формирование изделия требуемого профиля обеспечивается за счет использования соответствующих оправок, которые зафиксированы на прижимной балке.

Стандартные листогибочные оправки станка можно заменять другими сменными приспособлениями для гибки замкнутых контуров или труб

Пошаговая схема работы листогиба данной модели выглядит следующим образом:

1. Металлический лист, который предстоит обработать, укладывается на рабочий стол станка, продвигается до соприкосновения с упорами и фиксируется при помощи гидравлических зажимов.
2. На лист опускается прижимная балка с зафиксированной на ней сменной оправкой, конфигурация и размеры которой зависят от требуемой формы гиба.
3. Деформирование металла производится гибочной балкой, которая располагается под обрабатываемым листом.
4. После окончания обработки гибочная балка опускается в исходное положение, а прижимная освобождает готовое изделие.

Листогибочная машина ив2145

Листогибочная машина модели ИВ2145 выполняет гибочные процессы с заготовкой, которая в максимуме может быть из четырех миллиметрового стального листа, для придачи детали нужной формы.

Изделия, получаемые в результате использования данной листогибочной машины, применяются практически во всех отраслях народного хозяйства.

Рабочий стол пресса имеет в длину 3,2 м. И именно это значение имеет максимальная ширина листа заготовки, с которой может выполнять свою работу листогибочная машина данной модели.

Усилия, которые создаются для гибочных и прижимных процессов многотонные, что накладывает на пользователей прессами ответственность за соблюдение правил техники безопасности для прессового оборудования. Усилие на прижим составляет значение в 40 тн, а на гиб — 30.

При необходимости в заказе на поставку листогибочной машины модели ИВ2145 следует предусмотреть установку дополнительных приспособлений. Это незначительно увеличит стоимость, но добавит значительную функциональность. К примеру, можно будет в результате работы пресса получать на выходе короба.

Общий вес машины составляет немногим меньше восьми тонн. потребляемая электрическая мощность равна десять киловатт. Площадь станка в плане цеха займет около 11 квадратных метров.

Подробные технические характеристики Вы можете получить по дополнительному запросу.

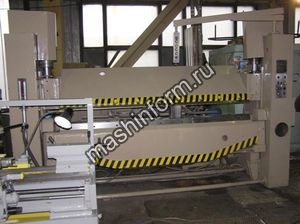

Машина листогибочная с поворотной гибочной балкой ив2144. назначение и область применения

Гидравлическая листогибочная машина с поворотной гибочной балкой ИВ2144 предназначена для изготовления различных деталей способом холодной гибки из листового металла. Материал изгибаемого листа — термически необработанная сталь и цветные металлы. Машина может применяться во всех отраслях промышленности и строительства.

Краткое описание работы листогиба ИВ2144: гибка заготовок производится посредством балки гибочной вокруг комлекта оправок, закрепленных на прижимной балке.

Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4,5 мм. Длина стола равна 2,5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки — 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров. Вес оборудования данной модели не превышает 6.5 Т.

Мощность используемого в листогибочной машине электрооборудования — 10 КВт.

Среди технических характеристик являются важными величины вертикальной регулировки стола и гибочной балки — 100 мм и максимальный ход прижимной балки — 250 мм.

Станина разъемная, состоит из двух стоек и стола, соединенных между собой тремя стяжками.

Гибочная балка сварная, подвешена в вертикальном положении на двух винтах, соединенных с валами поворота, расположенными в стойках станины. Валы поворота гибочной балки через реечный механизм связаны со штоками цилиндров гиба.

Прижимная балка сварной конструкции, перемещается в направляющих стоек станины. Она соединена со штоками цилиндров прижима.

Привод машины гидравлический. Гидроагрегат служит для привода прижимной и гибочной балки.

Гидросистема содержит два главных цилиндра привода гибочной балки, два цилиндра прижимной балки и гидростанцию. Гидропривод обеспечивает быстрый подвод гибочной балки к заготовке, медленный ход при гибке и быстрый отвод в исходное положение.

На листогибочной машине ИВ2144 установлен задний механизированный упор с указателем положения задней кромки листа относительно линии гиба. Задний упор предназначен для точного позиционирования и перемещения сгибаемого листа на заданную величину при выполнении технологических операций.

Механизм заднего упора крепится к столу машины на кронштейне и имеет ходовой винт с приводом от электродвигателя. Каретка механизма заднего упора перемещается по ходовому винту.

Упор задний имеет механический привод и гидравлические захваты, что позволяет при помощи кнопок менять положение заготовки и контролировать визуально по счетчику.

Электросхема обеспечивает работу машины на одиночных ходах и в наладочном режиме.

Управление машиной может осуществляться с двух пультов: главного, встроенного в правую стойку, и навесного, закрепленного шарнирно на правой стойке.

Механический синхронизатор предохраняет от перекосов прижимную балку листогиба ИВ2144 при ее движении. Синхронизация осуществляется валом, на концах которого насажаны шестерни, зацепляющиеся рейками. Рейки закреплены в кронштейнах, установленных на стойках станины. Параллельность балки прижимной к столу обеспечивается за счет регулировки реек винтами.

Механизм вертикальной регулировки стола и гибочной балки расширяют технологические возможности машин и служит для настройки машины в зависимости от толщины сгибаемого листа. Регулировка производится вручную.

Смазка наиболее нагруженных механизмов машины осуществляется при помощи централизованной системы густой смазки. Остальные трущиеся поверхности смазываются шприцем.

Листогибочная машина с поворотной гибочной балкой ИВ2144 может оснащаться различными сменными приспособлениями, что позволяет изготавливать из листа детали самой различной конфигурации, вплоть до изготовления коробов.

Технологические возможности листогибочной машины ИВ2144

С помощью инструмента (листогибочные оправки), поставляемого в комплекте с машиной, можно производить гибку большого числа различных деталей с внутренним углом от 32° до 180° и радиусом 7 мм.

Листогибочная машина может оснащаться за отдельную плату различными сменными приспособлениями: для гибки труб, замкнутых контуров, П-образных форм, коробок и кромок.

Машины, выпускаемые нелидовским заводом гидравлических прессов нзгп

• ИБ1430а
  — пресс листогибочный гидравлический 2500 х 4,5
• ИВ2142
  — машина листогибочная с поворотной балкой 1600 х 6
• ИВ2143
  — машина листогибочная с поворотной балкой 2000 х 5
• ИВ2144
  — машина листогибочная с поворотной балкой 2500 х 4,5
• П6330
  — пресс гидравлический одностоечный 1000 кН

Механизм регулировки стола

Предназначается для изменения положения стола на высоте. Регулировка осуществляется при помощи рукоятки, выведенной на внешнюю сторону правой стойки. При повороте рукоятки вал через червячные передачи передает вращение гайкам опорных винтов, при этом винты начинают перемещаться вверх или вниз, соответственно поднимая или опуская стол.

Механизм установки угла гиба

Служит для указания текущего угла поворота гибочной балки и установки заданного угла гиба.

Общая компоновка машины

• Основой машины является станина, состоящая из двух стоек с размещенными между ними столом. Стол и стойка соединены между собой 3-мя стяжками.
• В направляющих стоек выше стола перемещается прижимная балка, связанная непосредственно со штоками гидравлических цилиндров прижима, в стойках расположены так же и валы поворота гибочной балки, которая подвешена в вертикальном положении на 2-х винтах, связанных с валами поворота.
• Валы поворота гибочной балки через реечный механизм связаны со штоками цилиндров гиба.
• К столу задней стороны крепится кронштейн механизма заднего упора, в котором смонтирован ходовой винт с приводом от электродвигателя.
• По ходовому винту перемещается каретка заднего упора с подпружиненными захватами, раскрывающимися под действием гидроцилиндра.
• Конструкцией машины предусмотрены варианты привода ходового винта заднего упора от электродвигателя.

Особенности конструкции

Несущим элементом листогибочной машины данной модели, на котором фиксируются все остальные части ее конструкции, является станина разъемного типа, состоящая из двух стоек и расположенного между ними рабочего стола. Для придания большей жесткости станине ИВ2144 ее боковые стойки соединяют тремя стяжками.

Поворотная гибочная балка, которой оснащена листогибочная машина данной модели, имеет сварную конструкцию и фиксируется на станке в вертикальном подвешенном состоянии. Со штоками цилиндров гиба такая балка сообщается посредством нескольких элементов кинематической цепи (реечный механизм, связанный с валами поворота балки, соединенными в свою очередь с винтами, на которых она и подвешивается).

Составные части листогиба ИВ-2144

Станок данной модели оснащен и прижимной балкой, которая также имеет сварную конструкцию. Такая балка, связанная со штоками цилиндров, отвечающих за ее прижим, перемещается в вертикальной плоскости по направляющим стоек станины.

Рассмотрим технические характеристики станка ИВ2144, которые имеют особенно важное значение для его пользователей.

• Максимальная толщина стального листа, который может быть подвергнут гибке, – 4,5 мм.
• Длина рабочего стола, определяющая максимальную ширину обрабатываемого листа, – 2,5 м.
• Усилие, создаваемое прижимной балкой, – 40 тн.
• Усилие, создаваемое поворотной гибочной балкой, – 30 тн.
• Мощность электрооборудования, которым оснащена листогибочная машина, – 10 КВт.
• Предельное расстояние регулировки рабочего стола и гибочной балки в вертикальном направлении – 10 мм.
• Максимальный ход прижимной балки – 250 мм.
• Площадь, занимаемая станком, – приблизительно 9 м2.
• Вес листогиба – не более 9 т.

Органы управления листогибочного станка ИВ2144

За технические характеристики прижимной и гибочной балок листогиба данной модели отвечает гидравлическая система оборудования, которая включает в себя следующие элементы:

• два главных цилиндра, обеспечивающих работу прижимной балки;
• два главных цилиндра гибочной балки;
• гидростанция.

Гидравлический привод станка ИВ2144 выполняет одновременно несколько функций: быстрый подвод гибочной балки к поверхности обрабатываемого листа, ее быстрый отвод в исходное положение и медленное перемещение в процессе гибки. Положение прижимной и гибочной балок в зависимости от толщины обрабатываемого листа, а также требуемый угол выполнения гибки могут регулироваться, для чего в станке предусмотрены ручные механизмы управления.

Пресс работает от гидроагрегата модели К34007ЭМ

Для того чтобы точно позиционировать положение обрабатываемого листа и регулировать его перемещение на заданную величину, в станке данной модели предусмотрен задний упор механизированного типа. Такой упор, который приводится в движение посредством закрепленной на нем каретки, ходового винта и электродвигателя, крепится к рабочему столу оборудования при помощи специального кронштейна.

Задний упор станка предназначен для точного позиционирования листа в процессе гибки

Чтобы предотвратить перекосы прижимной балки станка во время ее движения между стойками, в конструкции листогиба предусмотрен синхронизатор, состоящий из вала с закрепленными на его концах зубчатыми колесами. Синхронизатор совместно с прижимной балкой перемещается по закрепленным на стойках станка рейкам, регулировкой положения которых и обеспечивается точность такого перемещения.

Наиболее нагруженные механизмы листогиба смазываются при помощи централизованной системы, а менее нагруженные – посредством шприцевого механизма. Для управления работой станка в его конструкции предусмотрены два пульта, один из которых закреплен на его правой стойке, а второй – на навесном управляющем устройстве.

При помощи рабочих инструментов листогиба, которые поставляются в его стандартной комплектации, можно выполнять простейшие операции по гибке металлических листов (внутренний угол сгиба – 32–180°, радиус сгиба – 7 мм). Если же такой станок оснастить дополнительными сменными приспособлениями, то на нем можно с успехом создавать из металлических листов изделия даже достаточно сложных конфигураций – трубы и другие замкнутые контуры, детали с П-образным профилем, короба и др.

Перечень органов управления листогибочной машиной ив2144

1. Кнопка «Аварийный стоп»
2. Рукоятка установки высоты подъема прижимной балки
3. Указатель высоты подъема прижимной балки
4. Рукоятка регулировки положения гибочной балки
5. Указатель положения гибочной балки
6. Рукоятка регулировки положения стола по высоте
7. Указатель положения стола
8. Маховичек ручной регулировки положения заднего упора
9. Указатель положения заднего упора
10. Рукоятка установки угла поворота гибочной балки
11. Указатель угла поворота гибочной балки
12. Пульт управления навесной
13. Пульт управления главный
14. Выключатель местного освещения

Перечень составных частей листогибочной машины ив2144

1. Станина
2. Привод балки гибочной
3. Цилиндр балки гибочной
4. Цилиндр балки прижимной
5. Механизм регулировки стола
6. Синхронизатор балки прижимной
7. Балка гибочная
8. Балка прижимная
9. Упор задний
10. Механизм установки высоты подъема прижимной балки
11. Механизм установки угла гиба
12. Пульт управления
13. Светильник
14. Маслопровод
15. Трубопровод
16. Электрооборудование
17. Панель главного пульта
18. Панель навесного пульта
19. Электрооборудование шкафа — ИВ2144-94-001
20. Гидроагрегат — К34007ЭМ

Приспособление для гибки замкнутых профилей

Конструктивно приспособление подобно приспособлению для гибки труб, только вместо круглой оправки используется прямоугольная оправка.

Оправка для гибки П-образных форм, коробок и кромок проста по устройству и конструкции.

Приспособление для гибки труб

Для гибки труб устанавливается специальное приспособление, состоящее из кронштейнов, закрепленных на лицевой поверхности прижимной балки и колоток, в которых устанавливается сменная круглая оправка.

Расположение органов управления листогибочной машиной ив2144

Расположение органов управления листогибочной машиной ив2144

Расположение составных частей листогибочной машины ив2144

Расположение составных частей листогибочной машины ив2144

Сведения о производителе листогибочной машины ив2144

Изготовитель листогибочной машины ИВ2144 — Нелидовский завод гидравлических прессов НЗГП, основанный в 1972 году и Кузлитмаш г. Пинск.

Список литературы:

Технические характеристики к листогибочной машине ив2144

Обращаем ваше внимание на то, что вся предоставленная на сайте информация, касающаяся комплектации, технических характеристик, цветовых сочетаний, а также цены носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для получения подробной информации, пожалуйста, обращайтесь в отдел продаж.

Технические характеристики листогибочной машины ив2144

Список литературы:

1. Машины листогибочные с поворотной гибочной балкой ИВ2142, ИВ2143, ИВ2144, ИВ2145, ИВ2146. Руководство по эксплуатации ИВ2144-00-001 РЭ, 1981
2. Банкетов А.Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
3. Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
4. Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
5. Живов Л.И. Кузнечно-штамповочное оборудование, 2006
6. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
7. Розанов Б.В. Гидравлические прессы, 1959
8. Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
9. Щеглов В.Ф. Кузнечно-прессовые машины, 1989
10. Берлет Разработка чертежей поковок, 2001
11. Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
12. Романовский В.П. Справочник по холодной штамповке, 1965
13. Охрименко Я.М. Технология кузнечно-штамповочного производства, 1966
14. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
15. Мещерин В.Т. Листовая штамповка. Атлас схем, 1975
