Барабанный сепаратор

Его конструкция проста и эффективна. Основными деталями устройства являются цилиндрический корпус, который находится в движении и два магнита, которые неподвижны. Обычно в таком устройстве применяются магниты из сплава железа и неодима. Между двумя магнитами создается поле определенной силы, которое обычно является достаточным для удаления металлических примесей, а значит, для этого не требуется дополнительный источник энергии. Неподвижный цилиндрический корпус соединен с электродвигателем, приводящим его в движение.

Смесь с примесями металла, попадая на подвижную часть сепаратора, движется по своей траектории. Металлические частицы притягиваются магнитами и попадают на поверхность барабана. Когда он совершает полный оборот, то металл падает вниз под воздействием силы тяжести.

Виды магнитных сепараторов

В зависимости от того, какую среду будет очищать оборудование и от каких примесей, они делятся на несколько видов. Также деление на виды происходит по конструкционным особенностям. Выделяют следующие разновидности сепараторов:

• барабанные
• подвесные
• вихретоковые

Основные отличия этих устройств состоят в различии конструкции и принципа очистки смеси.

Вихретоковый сепаратор

Конструкция барабанного и подвесного сепаратора предусматривает отделение только частиц черного металла. Но иногда технологией требуется выделить из сырья и некоторые цветные металлы. С этой задачей справляется вихретоковый вид отделителя.

В принципе действия данного устройства лежит эффект вихревых токов. Внутри отделителя расположен магнит. Во время работы он вращается, создавая таким образом магнитное поле переменного характера.

В результате такого вращения создается магнитное поле и на поверхности частиц, которые необходимо извлечь из сырья. В результате взаимодействия двух полей, созданных магнитами, частицы цветных металлов выталкиваются из общей массы сырья.

Магнитные сепараторы в москве — биржа оборудования proстанки — 2 страница

Магнитный сепаратор х43-43 — 60 предложений в россии, сравнить цены и купить стр. 2

Особенности эксплуатации магнитного сепаратора смл-50:

• Повышение реальной чистоты обработки детали.
• Многократность использования жидкостей на шлифовальных и иных доводочных станках, где рабочим инструментом служит абразивный материал.
• Широкий спектр применения: серийное, мелкосерийное и единичное производство во всех отраслях промышленности, каким – либо образом связанных с металлообработкой.

Подвесной сепаратор

Основными деталями подвесного сепаратора является магнит, окруженный ременным приводом, и электродвигатель. Для создания магнитного поля используется источник питания. В зависимости от энергии, поданной на источник питания, можно регулировать силу магнита.

Принцип работы подвесного магнитного отделителя мало чем отличается от работы подобных устройств. На нем создается магнитное поле, притягивающее частицы с содержанием железа. Частью оборудования является конвейерная лента, расположенная перед магнитным блоком. Именно на ней остаются все металлические примеси. Далее они двигаются по этому конвейеру и покидают зону воздействия магнита. Дойдя до конца ленты, они ссыпаются в специальный контейнер или отведенную для этого емкость.

Принцип действия магнитных сепараторов

Для выделения соединений, содержащих железо, из общей массы сырья, поступающего на переработку, используют устройство для его удаления. Его принцип действия основан на воздействии магнитного поля на частицы с железом. Магнитное поле притягивает их и отделяет от общей массы.

Но подобный метод применяется не только для сыпучих материалов. Таким же способом можно очищать смазочно-охлаждающие жидкости, сокращенно СОЖ. Очистка СОЖ имеет ряд преимуществ. Во-первых, очищенные таким образом жидкости могут быть использованы повторно. Во-вторых, применение очищенной СОЖ снижает вероятность поломки оборудования и устройств, которые ее используют.

Сепаратор магнитный купить в россии по выгодной цене

Сепаратор магнитный сож

Установка для очистки смазочно-охлаждающих жидкостей состоит из корпуса, чаще всего выполненного из нержавеющей стали, магнита и двигателя, обеспечивающего его движение.

Требующая очистки СОЖ подается самотеком в приемную камеру устройства. На входе в нее установлен специальный дозатор, позволяющий распределять поток жидкости равномерно по всей поверхности барабана, и тем самым обеспечивать более хорошую очистку. Очищенная жидкость отводится в специальную емкость, а все частицы, присутствующие в ней, остаются на поверхности вращающегося барабана. В ходе очистки барабана металлические частицы счищаются в контейнер для их сбора.

Отделитель для очистки СОЖ может использоваться как самостоятельное устройство, так и в комплекте, например, с шлифовальными, фрезеровальными и другими видами станков.

Сепараторы для удаления примесей металла с помощью магнитного поля, благодаря своим свойствам, широко используются в некоторых видах промышленности, в том числе добывающей и обрабатывающей отрасли. Их основным достоинством является то, что они позволяют получить сырье без примесей гранулированных металлов, что в свою очередь позволяет создать на выходе продукцию высокого качества и сократить поломки оборудования, задействованные в ее выпуске.

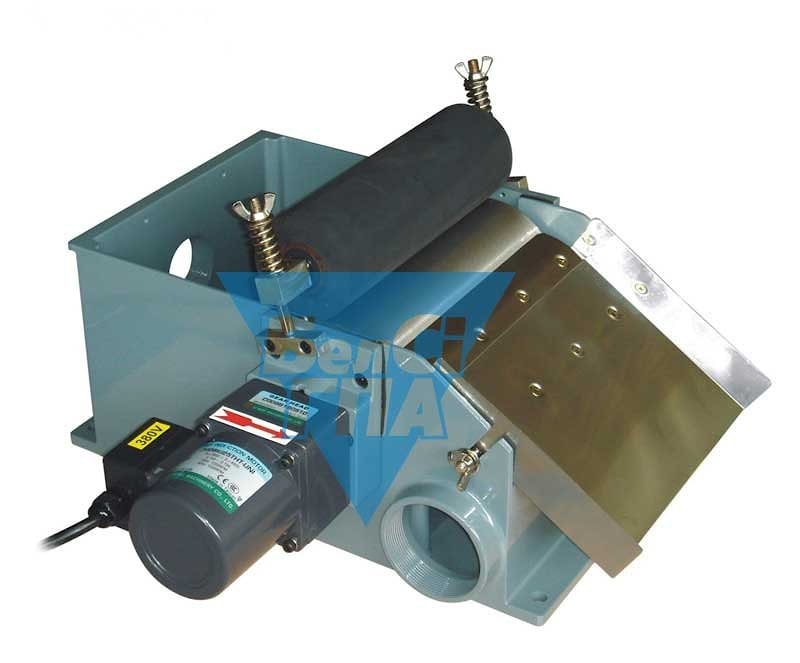

Сепаратор магнитный. тип mcj

Магнитный сепаратор применяется для очистки СОЖ от ферромагнитных частиц.

Применяется в плоскошлифовальных, бесцентрово-шлифовальных, внутришлифовальных/круглошлифовальных , хонинговальных , резьбошлифовальных, шлифовально-полировальных станках.

Могут применяться совместно с фильтром-транспортером типа PFA

Конструкция магнитного сепаратора MCJ нового типа.

В отличии от аналогичных сепараторов у MCJ магнит неподвижен, находится внутри барабана
в наиболее эффективной зоне.

В зоне разгрузки магнитное поле отсутствует
и скребок не намагничивается, что значительно облегчает разгрузку и экономит энергию.

Прижимной валик отжимает остатки СОЖ из загрязнений что значительно уменьшает расход жидкости.

По мере износа скребка его можно регулировать, подвигая вперед.

Размеры MCJ 40-160

MCJ 240

Модель	Подача, л/мин	L	W	H	M	N	A	B	D	J	K	Вход	Выход	Двигатель
MCJ-40	40		150	165	50	110	398	120	11	353	280	G2″	G2″	220/380В 25Вт/0,14A
MCJ-60	60	464	206	185	50	110	398	176	11	409	280	G2″	G2″
MCJ-80	80	464	242	185	50	110	398	212	11	445	280	G2″	G2 1/2″
MCJ-120	120	485	270	220	50	140	398	230	11	473	315	G2″	G2 1/2″
MCJ-160	160	485	354	220	60	140	398	314	11	557	315	G3″	G3″
MCJ-240	240	503	450	200	60	125	275	488	11	690	295	G3″	G3″	220/380В 40Вт/0,22A

ВНИМАНИЕ! При применении СОЖ на масляной основе коэффициент производительности следует принимать 0,5 — 0,25 в зависимости от вязкости.
При очень высокой вязкости следует заказывать исполнение с редуктором 1/900.

§

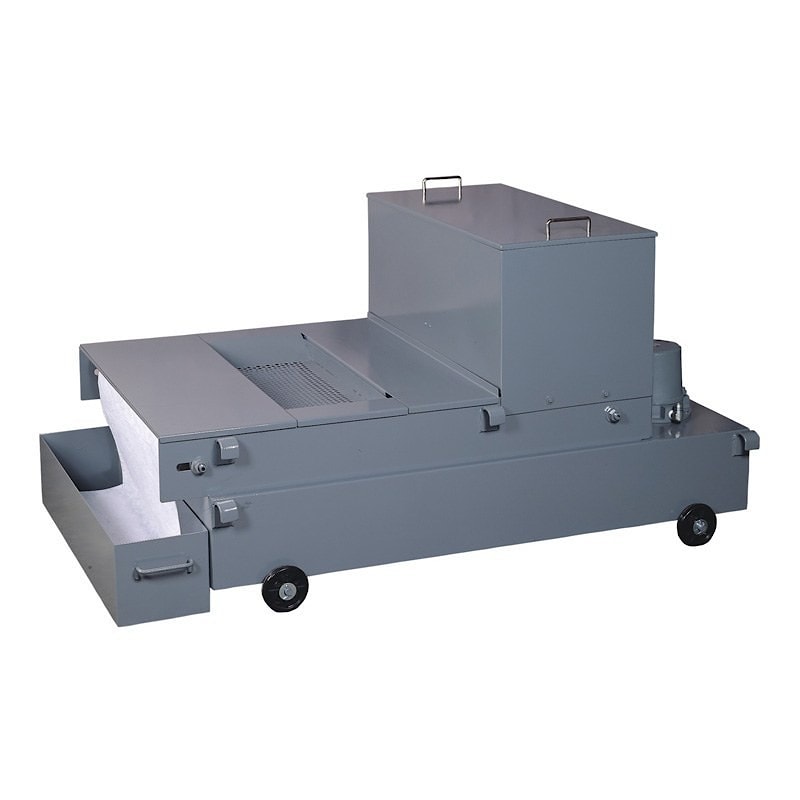

Фильтры-транспортер типа PFA предназначен для очистки смазочно-охлаждающих жидкостей от механических примесей.

В качестве фильтрующего элемента используется фильтровальная бумага.

Принцип действия.
На сетчатом конвеере горизонтально расположена фильтровальная бумага. Загрязненная СОЖ подается сверху и проходит сквозь фильтр и поступает в бак, расположенный под сепаратором. Загрязнения остаются на поверхности бумаги. По мере накопления, под действием силы тяжести, конвеер прогибается и срабатывает датчик, который приводит в действие мотор-редуктор. Использованная часть бумаги перемещается в контейнер, а из рулона подается новая.
Чистая СОЖ подается обратно к режущему инструменту насосом, установленным на баке.

Тонкость фильтрации зависит от применяемой бумаги(50 мкм,30 мкм или 15 мкм).

Для экономии фильтровальной бумаги можно использовать в комплекте с магнитным сепаратором одного из типов. Фильтровальная бумага (90 метров) входит в комплект.

Может поставляться с емкостью для очищенной СОЖ и без нее (укажите при заказе).

МОДЕЛЬ	Пропускн. способ-ность, л/мин	Вмести- мость бака, л	L	A	B	С	W	H	Насос		Мощн. двиг., Вт	Бумага	Замечания
									Помпа Мощн., Вт	выход
PFA-20	20	100	1050	850	600	400	720	660	92	G1/2″	25Вт	ширина 500 мм длина 90 м	оборудован колесами
PFA-40	40	120	1200	1000	600	400	720	660	92	G1/2″	25 Вт
PFA-60	60	140	1350	1150	600	400	720	660	92	G1/2″	25 Вт
PFA-80	80	160	1500	1300	600	400	720	660	184	G3/4″	25 Вт
PFA-120	120	210	1500	1300	800	400	920	740	368	G3/4″	40 Вт	ширина 700 мм длина 90 м
PFA-160	160	260	1800	1600	800	400	920	740	368	G3/4″	40 Вт
PFA-240	240	440	1550	1350	1060	430	1330	740	736	G1″	40 Вт	ширина 1000мм длина 90 м	не оборудован колесами
PFA-360	360	640	2150	1950	1060	430	1330	740	736	G1″	40 Вт

Про другие станки:  Трубогибочные станки дорновые и бездорновые - Токарь

§

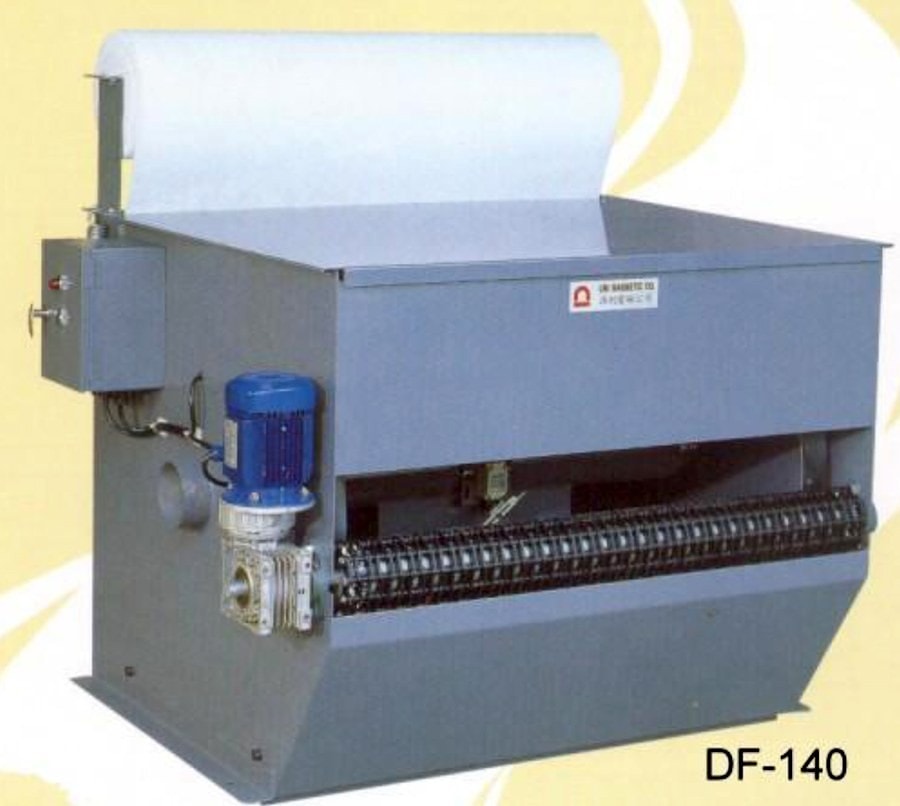

Применяется для очистки СОЖ на водной и масляной основе путем фильтрации.

Производительность 140-2000 л/мин.

Жидкость поступает в сепаратор и проходит сквозь фильтровальную бумагу. По мере загрязнения использованная бумага автоматически подается в специальный контейнер.
Таким образом обеспечивается непрерывный процесс очистки с максимальной производительностью.
С целью снижения расхода бумаги фильтр может быть оборудован магнитным сепаратором для грубой фильтрации жидкости

Преимущества сепаратора барабанного типа:

1 . Занимает немного пространства, всего лишь треть от обычного сепаратора.
2 . Уменьшает частоту замены смазочно-охлаждающей жидкости.
3 . Очищает СОЖ от магнитных, немагнитных металлов и неметаллических загрязнений.
4 . Обеспечивает подачу очищенной СОЖ в непрерывном автоматическом режиме.
5 Чистота фильтрации зависит от применяемой бумаги(15 мкм, 30 мкм или 50 мкм).

Размеры:

Модель	Ширина бумаги мм	Диаметр барабана мм	A	B	C	D	E	F	G	H	Мощность двигателя/ ток, А/напряжение, В	Вход
ODF-140	500	560	755	590	650	580	546	380	375	330	250W/0,81А/380В 3Ф /0,81А/380В 3Ф	PT3″
ODF-200	700	560	755	790	650	580	746	380	375	330	250W /0,81А/380В 3Ф	PT3″
ODF-360	700	800	1000	790	890	700	746	500	500	450	250W /0,81А/380В 3Ф	PT4″
ODF-500	1000	800	1000	1090	890	700	1046	500	500	450	250W /0,81А/380В 3Ф	PT4″
ODF-1000	1000	1000	1200	1090	1100	890	1048	600	600	560	250W /0,81А/380В 3Ф	8″фланец 5K
ODF-1500	1500	1000	1200	1590	1100	890	1548	600	600	560	250W /0,81А/380В 3Ф	8″фланец 5K
ODF-2000	2000	1000	1200	2090	1100	890	2048	600	600	560	250W /0,81А/380В 3Ф	8″фланец 5K

Технические характеристики магнитного сепаратора смл-50:

Cепаратор СМЛ-50 состоит из основного корпуса, с вмонтированным магнитным барабаном и редуктора. Загрязненные СОЖ попадают в сепаратор СМЛ-50 через коллектор, проходят между основным корпусом сепаратора и барабаном с магнитами, которые вращаются в направлении, противоположном движению жидкости, очищаются от магнитных частичек, затем выходят из сепаратора через специальное отверстие.
