Станки дома Вариант неповоротный
В отличие от первой модели, данная конструкция более сложная в техническом плане. Она имеет регулирование вылета ушм. Такую возможность она получила из-за использования автомобильных стоек машины.
Ввиду тонкого каркаса стоек необходимы кронштейны, в которые вставляются амортизаторы. Диаметр трубы подбирается под конкретные амортизаторы. Станина для болгарки своими руками, чертежи которой представлены, изготавливается из уголка. Остальные заготовки изготавливаются согласно чертежам.
Сварку конструкции следует производить полуавтоматом. Высота шва при этом минимальна, и нет необходимости в дальнейшей зачистке. Для облегчения хода механизм собирается на подшипниках. При этом исключается люфт и заклинивание. Высоту подъема болгарки ограничивает поперечина и шпилька. Откручивая гайку, амортизаторы поднимают механизм кверху. Это обеспечивает использование ушм разных моделей.
Для пиления труб под углом конструкция оборудуется поворотным столом. Жесткое крепление трубореза обеспечивает точный рез, а необходимый угол обеспечивает поворотный механизм, который требуется закрепить в нужном положении.
Как видно, дисковый отрезной станок по металлу своими руками можно сделать, не используя токарный и фрезерный станок.
Для чего нужен станок?
Перед тем как приобрести ленточный отрезной агрегат по металлу необходимо больше о нем узнать: характеристики, целевое назначение и виды.
Этот аппарат имеет очень большую мощность. Режет металл, деревянные изделия, пластмасс. Работает в режиме как прямой, так и фигурной резки. Работает с различными сечениями и размерами предметов, требующих детальной обработки каждой стороны.
Дополнительно мощный агрегат обрабатывает предметы из таких сплавов:
- сталь и ее сплавы;
- цветные металлы и материалы повышенной твердости;
- титан.
Основная функция в ленточном устройстве лежит на пиле, она выглядит как полоса, изготовленная из стали, с зубьями.
Функциональные зубья изготовлены из быстрорежущего стального материала. Движение проходит без перерыва по заданному направлению. Распиливание удается с помощью нескольких поддерживающих зажимов, постепенно создается давление.
Благодаря тому, что оборудование является высокотехнологичным, работа выполняется качественно и быстро. Полотно ленты служит довольно длительное время, до тех пор, пока инструмент не перестает пилить из-за затупленности зубьев.
Виды полотна на пилы ленточные
И заменять инструмент через несколько месяцев точно не придется.
Изготовление цепной пилы из болгарки
Своими руками при умении нетрудно изготовить цепную пилу — это ручной инструмент, а болгарка используется в качестве привода. За счет больших оборотов можно использовать ушм небольшой мощности.
Основным элементом такой конструкции является шина. Ее необходимо закрепить так, чтобы ось движения пильной цепи совпадала с установленной приводной шестеренкой. Поэтому при изготовлении кронштейна не обойтись без фрезерного станка. Любое незначительное отклонение чревато трагическими последствиями.
Порядок работ:
- Кронштейн изготавливается согласно чертежу рабочего варианта под конкретную модель.
- Вкручиваются две шпильки с гайками для закрепления шины.
- Крепление кронштейна производится на корпус в отверстия крепления защитного кожуха.
- На вал болгарки одевается шестерня. Ее крепление производится прижимной гайкой. Наружный диаметр гайки больше шестерни, что исключит спадание цепи.
- После того как цепь одета, необходимо произвести ее натяжку и гайками зафиксировать шину.
Среди недостатков такой цепной пилы следует отметить, что она работает без смазки, что приводит к значительному нагреву и быстрому износу. Масло следует наносить вручную. Отсутствие тормоза позволяет цепи после снятия напряжения с электродвигателя еще вращаться в течение 30 секунд. Малый размер болгарки и длинная шина влияет на эргономику конструкции.
Но все же удивляет тот факт, что современные кулибины способны из обыкновенной угловой шлифовальной машинки изготовить множество приспособлений, стоимость которых в магазинах достигает десятков тысяч рублей.
Как выбрать
Выбирая инструмент в гараж на дачу или даже для небольшого бизнеса, стоит обратить внимание на компактные бытовые модели, пусть и надлежащего качества. Крупная заводская оснастка обычно приобретается предприятиями соответствующего профиля не в соответствии с личными предпочтениями, а по ГОСТам и техническим требованиям к обработке соответствующих материалов.
Такое оборудование хоть и может быть посильно к приобретению с финансовой точки зрения, но бессмысленно без оборудованного цеха и больших объёмов работы. Поэтому дальше речь пойдёт о бытовых и полупрофессиональных отрезных станках маятникового типа.
Выбор модели монтажной или торцовочной пилы нужно проводить, обращая внимание на характеристики устройства:
- Мощность. Характеристика электродвигателя, который сможет преодолевать сопротивление материала, а также работать с дисками большого диаметра. Её величина находится в прямой зависимости от толщины разрезаемых изделий, а также от их твёрдости и вязкости.
- Частота оборотов шпинделя. Есть негласное правило: чем твёрже материал, тем выше должна быть скорость вращения диска. Однако это лишь общая формулировка. На практике раскрой древесного бруса абразивно-отрезным кругом даже на пониженных оборотах приведёт к обугливанию волокон целлюлозы. Поэтому для дерева и пластика применяют специальные зубчатые диски. Лучше всего, когда аппарата имеет регулировку оборотов, но данную опцию можно встретить лишь на дорогом профессиональном оборудовании.
- Диаметр отрезного диска. Чем он больше, тем толще заготовки можно подкладывать под маятник. Конечно, солидный диаметр влечёт пропорциональное утяжеление всей конструкции. Большинство бытовых и полупрофессиональных моделей предназначено для кругов диаметром 400 мм. Промышленные образцы бывают и больше.
- Габариты и вес. Если планируется мобильное использование (например, на стройке или при отделке помещений), то лучше выбрать машинку полегче и поменьше. Стационарное использование практически никак не ограничивает величину, так как инструмент прикручивается к прочному неподвижному основанию.
- Безопасность. В промышленных моделях это неподвижный металлических кожух и экран из плексигласа. Качественный бытовые станки содержат специальный подвижный щиток, который отжимается специальным рычажком и съезжает вверх при наклоне суппорта. В дорогих аппаратах встроено автоматическое отключение при блокировке диска.
- Регулировки. Хорошей торцовке достаточно двух основных регулировок это наклон диска до 45 градусов и поворот рабочей площадки с упором или тисками. Комбинация этих угловых поправок позволяет получить любую геометрию ровно спиленного торца.
- Дополнительные удобства. В профессиональных устройствах всё сделано для удобства оператора и чистой работы. Например, отверстие для подключения сборочного мешка или строительного пылесоса.
Как выбрать пилу для бытового использования
Чтобы покупка радовала и вас, а не только продавца консультанта, сначала нужно определиться с вашими потребностями и возможностями в области
- материал;
- сортамент проката, который вы собираетесь обрабатывать;
- толщина ;
- нужно ли резать под углом;
- оценочные объемы работ;
- за месяц;
- параметры электропитания (напряжение, фазность, мощность);
- бюджет на покупку.
Лучше всего записать это на листке или в файле и, будучи вооруженным, вступать в схватку с продавцом, который сообщит вам ключевые характеристики приобретаемого устройства:
- Глубина реза. Для бытовых применений хватит 60-70 мм.
- Поддержание стабильных оборотов. Особенно важно при резке профиля и труб.
- Плавный пуск. Эта возможность не только экономит ресурс станка, но и защищает питающую сеть от бросков напряжения.
- Контроль перегрузки. При резком возрастании сопротивления резанию система отключится до устранения причины.
Применение угловой шлифмашины
Ленточный электролобзик
Если вы видите, что отрезать вам нужно раз в неделю несколько куском трубы или профиля — и вовсе незачем тратиться на профессиональное оборудование. В этом случае можно обойтись электролобзиком или угловой шлифмашиной.
Классификация дисковых отрезных станков
Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами.
Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:
- Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
- Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.
Двухголовочный отрезной станок
Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.
Консоль (маятник)
Консольная часть отрезного станка по металлу — одна из самых важных. Помимо того, что она должна быть тщательно сбалансирована, надежно сварена с соблюдением всех необходимых размеров, она еще должна двигаться строго перпендикулярно рабочему столу. Основанием крепления маятника являются две вертикальные стойки с прорезями под маятниковую втулку (диаметр 10-12 мм).
В отверстия стоек горизонтально устанавливается вал-втулка к которому приваривается коромысло, состоящее из двух рычагов, соотношение которых один к трем. На коротком плече приваривается площадка под установку электродвигателя. На длинном плече вал привода отрезного круга.
Соотношение длины рычагов приведено примерное, его нужно рассчитать так, чтобы в нерабочем положении вес двигателя перевешивал вес пильной части в собранном виде (с защитными кожухами). Для приведения диска включенного станка в соприкосновение с металлом необходимо приложить небольшое, но ощутимое усилие.
Для удобства работы к нижней части площадки двигателя прикрепляется возвратная пружина, а угол отклонения маятника вверх регулируется тросом или цепью, закрепленной одним концом к столу, а вторым — к нижней части длинного рычага.
Материалы и инструменты
Для работы понадобится:
- болгарка;
- сварочный аппарат;
- дрель;
- набор плашек, метчиков, гаечных ключей.
Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.
В статье мы рассмотрим изготовление станка на базе электродвигателя
Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими. Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя.
Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. Ленточные станки более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на видео.
Он состоит из нескольких основных узлов:
- электродвигателя;
- маятника;
- механизма привода;
- отрезного диска;
- рабочего стола.
Рассмотрим их по отдельности.
Особенности агрегатов на рынке
Популярные модели – полуавтоматические, они подходят для мелких организаций. С помощью них можно работать под разными углами. Такая манипуляция упрощает работу с фигурными деталями.
Как только станок включается, предмет зажимается и происходит резка. Давление происходит с помощью рамы и гидроцилиндра. Поэтому распиливаются даже материалы из нержавейки.
А вот на больших предприятиях, в промышленности часто используют именно автоматические ленточные станки.

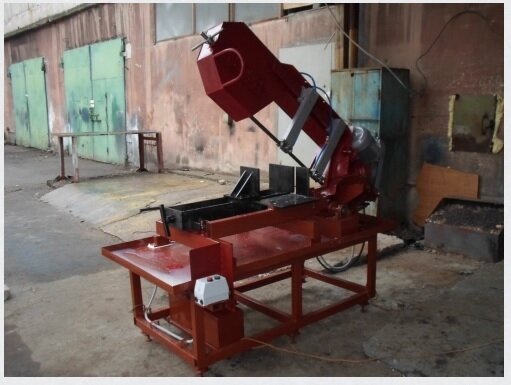

Автоматический ленточный станок Аллигатор-500А
Они незаменимы, если нужно резать целую серию различных заготовок. Манипуляция экономит и время, и силы мастеров. Поскольку от человека требуется только настроить определенные параметры и установить заготовку для резки. После этого, весь процесс идет в автоматическом режиме, сила на каждом этапе выставляется индивидуально.
Чтобы не произошло непредвиденных ситуаций, связанных с пилой, мастеру необходимо замедлить или прекратить подачу рамы во время повышения давления.
Автоматические приборы лучше своих механических предшественников и в работе более эффективны. Они справляются с любой задачей и могут делать любые угловые срезы, работать в трех режимах, пилить длинные детали без мастера.
По характеру перемещения диска
В зависимости от этого выделяют такие механизмы:
- Маятниковый. такое устройство имеют все переносные торцовки и многие промышленные автоматы. Диск поднимается и опускается в специальном суппорте. Одним концом он соединён с раскройным основанием штифтом или шарниром, в свободном плече устанавливается диск с рукояткой, удерживая которую, диск перемещают вниз или вверх. За качающуюся систему механизм и получил своё название.
- Фронтальный. Если маятниковые механизмы могут быть ручными и автоматическими, то станок с фронтальной подачей действует исключительно по программе, задаваемой оператором. Режущий диск движется не по дуге вращения, а поступательно, по мере того, как заготовка нужной длины подаётся к месту среза.
- Нижний. Данные устройства сегодня представляют станки, оснащённые числовым программным управлением. Подача диска снизу делает резку безопасной, позволяет выставить необходимый угол.
Правильно отрезной станок и машины для проволоки и арматуры
Правильно-отрезные станки предназначены для выравнивания и порезки всех видов проволоки в соответствии с заданными размерами. Процесс происходит следующим образом: проволока с мотка на вертушке поступает в специальный выравнивающий барабан. Правка проволоки осуществляется при помощи тянущих роликов и за счет высокой скорости в барабане. Проволока проходит сквозь особым образом расположенные отверстия в плашках барабана и выпрямляется. На приемном столе по заданным параметрам устанавливается отмеривающее устройство. Здесь автоматически включаются ножницы, проволока отрезается и укладывается в приемное устройство.
Сам процесс выравнивания и рубки проволоки довольно прост, и если вы хотите выбрать правильно-отрезной станок, цена которого может оказаться достаточно немаленькой, нужно ориентироваться на простоту управления, надежность, степень автоматизации и производительность.
Также стоит учесть при выборе следующие немаловажные параметры:
- быстрота и удобство перенастройки станка с одной на другую длину отрезков проволоки;
- точность отмеривания и порезки прутка: оптимально погрешность может составлять ± 0,2 миллиметров;
- простота перенастройки на другой диаметр проволоки;
- невысокий уровень шума;
- небольшие размеры при высокой производительности.
Как показывает практика, высокая производительность и простота в использовании правильно-отрезного станка позволяют рассчитывать на минимальные сроки его окупаемости.
Отрезной узел
На правильно-отрезные станки роторного типа устанавливаются два варианта отрезного узла: стационарная гильотина (нож) или мобильная гильотина. Резка прутка по длине, в первом случае, происходит по сигналу от концевого выключателя, который установлен на приемном лотке, и срабатывает в момент контакта с изделием. Ролики протяжки останавливаются, и после остановки движения проволоки срабатывает гильотина. Такая система обеспечивает максимальную точность реза ± 0,5 мм/м. В случае мобильной гильотины отрубание проволоки происходит без остановки подачи, это дает возможность достичь большей производительности, при снижении точности резки до ± 1мм/м. В зависимости от тех. задания, измерить длину проволоки можно, как концевым выключателем, так и энкодером.
Приемный лоток
Исходя из максимально требуемой длины заготавливаемых прутков, выбирается длина приемного лотка. Исходя из задач, функции лотка можно расширить: дополнительные автоматизированные функции могут состоять в том, что мерным стержням в пачке можно придать параллельное расположение, путем вибрации, также мерные стержни могут быть отторцованы и обвязаны. Такой уровень автоматизации нужен не всем, но такие возможности оборудования нужно иметь в виду, при выборе правильно-отрезного автомата.
Привод основных узлов
Узлы протяжки и правки правильно-отрезных машин роторного типа, имеют электрический привод с регулировкой скорости вращения асинхронного электродвигателя. Управление скоростью вращения двигателя происходит за счет регулирования частоты. Преобразователь частоты установлен в электрическом шкафу. В зависимости от значения скорости, заданного оператором, с пульта управления, регулировка скорости происходит автоматически. Узел протяжки правильно-отрезных станков роликового типа, оснащен регулируемым асинхронным сервоприводом, в конструкцию его электродвигателя включены энкодеры, которые обеспечивают обратную связь с компьютером и более точное позиционирование. Узел резки может быть оснащен как электрическим (RETA12 — производства Schnell), так гидравлическим приводом (NR 450 — производства Vitari
Управление
Шкаф управления правильно-отрезных станков позволяет установить и контролировать следующие параметры: скорость протяжки, длину прутков, необходимое количество прутков в пачке, количество произведенных мерных заготовок. К дополнительной возможности пульта управления можно отнести возможность регулировки с пульта управления правильного блока, что является наиболее трудоемкой операцией при настройке правильно-отрезного станка. Так, компания Schnell разработала простую систему управления положением правильных роликов при помощи джойстиков.
Инструмент и оснастка
При формировании заказа на правильно-отрезной станок, следует внимательно выбрать комплектацию оснастки и инструмента, на предмет соответствия заявленному рабочему диапазону машины. Когда необходимо, чтобы станок обрабатывал весь диапазон диаметров, заявленных в паспорте, то необходима проверка наличия и рабочего диапазона следующих деталей оснастки: правильно-отрезной автомат роторного типа: тянущие ролики – должны быть изготовлены с несколькими канавками, для различных диаметров проволоки; правильные фильеры для различных диаметров проволоки; входная и выходная втулка (направляющая) станка; входная и выходная втулка (направляющая) ротора; неподвижный и подвижный нож.
Преимущества самодельного оборудования
Повсеместное использование болгарок привело к тому, что их на руках великое множество. И при незначительных нарушениях профессиональные работники отказываются от них в целях безопасности.https://www.youtube.com/watch?v=UFpkbjDo4Q8
Но домашние мастера такую роскошь позволить себе не могут. Из УШМ они изготавливают отрезные и дисковые станки, цепные пилы для резки металла и древесины. Для чего делают из болгарки отрезные станки?
Тот, кто работал болгаркой знает, что отрезать заготовку от трубы, а в особенности — от профильной, идеально ровно невозможно. Приходится при помощи угольника размечать каждую сторону и при резке трубу переворачивать. И все равно размеры могут отличаться на 0,5 мм. А при сваривании тонкостенных деталей металл прогорает из-за дефекта неполного прилегания.
Для резки металла необходима болгарка достаточной мощности. Вполне подойдут модели с диаметром круга от 180 мм и более.
Хотя модели с кругом 125 мм подойдут для работы с тонкостенным прокатом, но при этом установленный круг большего диаметра остается без защитного кожуха, что чревато травами при разрыве отрезного круга.
Привод
В качестве механизма привода удобнее всего использовать ременную передачу. Для этого придется найти два шкива одинакового диаметра. Один из них насаживается на валу двигателя, второй — на приводной вал отрезного диска. Вал диска устанавливается на двух подшипниках.
Чертеж отрезного станка по металлу
Для натяжения приводного ремня двигатель закрепляется у тыльной части маятника на 4 болтах, расположенных в продольных прорезях. Он может смещаться в направлении центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров.
Рабочий стол
Принципы изготовления рабочего стола:
- Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
- Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
- Дополнительно можно соорудить механизм протяжки.
- Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.
Оптимальная толщина листа металла под рабочий стол — около 4 мм.
Самодельный очень точный отрезной станок из болгарки
Здравствуйте. Сегодня я хочу рассказать о том, как я сделал из не нужной мне болгарки отрезной станок. Мне часто приходится резать трубы. Особенно, профильные. Кто это делал, знает, что отрезать ровно профильную трубу болгаркой достаточно сложно. Это занимает много времени — приходится при помощи угольника отчерчивать под прямой угол каждую сторону, потом аккуратно прорезать по одной грани. И всё равно, бывает, что одна сторона получается на полмиллиметра короче, и потом, при сваривании тонкий металл стенки в этом месте начинает гореть из за неплотного прилегания. В идеале ровно можно отрезать только за один рез. А для этого нужен отрезной станок.
У меня была не нужная мне УШМ «DWT ws-180s». Её мне отдали бесплатно по причине неисправности — оторвалась крыльчатка ротора и болгарка заклинила. Хозяин хотел её выбрасывать и предложил отдать мне её на запчасти бесплатно. Я отремонтировал ротор, заменил щётки и подшипники.
..Но оказалось, что такая болгарка мне не нужна. Она очень тяжёлая и массивная для 180-го круга. Мощности там хватает и для 230-го (2200 Вт), но, почему-то, производитель оборудовал её защитой именно под 180-й круг. Поэтому она у меня несколько лет висела в мастерской невостребованная — у меня есть более лёгкая «180-ка». Я собирался переделать защиту под 230-й круг (тогда она пригодится для работ по бетону, например), но так и не собрался! )))). Ведь 230-я у меня тоже есть…
И вот мне пришла в голову мысль купить для неё станину и сделать отрезной стационарный станок. Но рассмотрев покупные варианты, я обнаружил, что они, в большинстве своём, не обладают достаточной жёсткостью, а значит, и точностью! Поэтому, я пришёл к выводу,что нужно сделать самому.
Что мне понадобилось:
1. Собственно УШМ.
2. Уголок стальной 50 на 50 и 40 на 40.
3. Обрезок водопроводной трубы ДУ32-3,5
4. Обрезок водопроводной трубы ДУ-25
5. Подшипник 6202 (2 шт)
6. Подшипник опорный.
7. Шпилька М14.
8. Профильные трубы 15 на 15, 20 на 20, 25 на 25
9. Болты и гайки М6, М8, М14.
10. Обрезки жести.
Итак, для начала я решил собрать крепление болгарки. В покупных вариантах, рассчитанных на различные болгарки, крепление осуществляется тремя длинными болтами с контргайками, что сказывается на жёсткости. К тому же, закрепив УШМ в трёх точках, её приходится располагать вертикально, что немного «ворует» глубину реза — как правило, впереди корпус редуктора чуть вытянут. А посему я решил закрепить её горизонтально, в двух точках, с плотным прилеганием рамы к редуктору.. Минус такого крепления — оно подходит только к одной модели УШМ. Но я решил этим пренебречь, посчитав, что если мне и придётся заменить болгарку, то я просто сварю новое крепление.))))
Я вырезал два куска уголка 50 :
Просверлил в них отверстия диаметром 14 мм:
И прикрутил к редуктору, используя места крепления ручки:
При этом у меня не нашлось болтов М14, и я временно заменил их обрезками шпильки с гайками. Для того, чтобы их закрутить и придерживать, пришлось прорезать шлицы под отвёртку:
После этого я прямо на болгарке прихватил уголки друг к другу сваркой, потом снял и накрепко проварил:
Далее я приступил к изготовлению каретки. Для этого мне понадобился отрезок толстостенной трубы 32-ки. Так как отрезать нужно было ровно, а под рукой пока не было отрезного станка, я использовал в качестве разметки широкую малярную ленту:
После этого я вырезал кусок трубы ДУ-25, на 20 мм короче 32-ки:
Вложил одну в другую:
Забил с двух сторон по 202-му подшипнику:
И стянул шпилькой М14, используя шайбы и гайки:
Потом вырезал кусок уголка и прихватил его к трубе. При этом прожёг электродом наружную трубу так, чтобы сварить её с внутренней:
Сейчас надо сделать стойки для крепления каретки. Их я делал из того-же уголка 50. Чтобы они получились одинаковыми, я стянул их струбциной, и в таком положении обрезал и просверлил отверстия:
Далее я собрал и сварил всю крепёжную конструкцию каретки:
Тяги на которых будет крепиться к каретке УШМ, я изготовил из толстостенной профильной трубы 20 на 20. Оптимальную длину их вычислил опытным путём, выложив из труб и брусков схему будущего станка:
Осталось вырезать и сварить всё воедино:
На этом этапе я «примерил» болгарку:
Теперь подошла очередь стола. Его я изготовил из листа стали, толщиной 4мм, размером 60 на 60 см:
Закрепил на этом листе всю конструкцию:
Из профильной трубы 15 на 15 сделал две квадратных рамки, размером 50 на 50 см. При этом в трубе, в местах сгиба прорезал только по три стенки, четвёртую оставил.
После этого вварил в углах вертикальные стойки из той-же трубы, и на получившийся параллелепипед закрепил мою конструкцию.
На данном этапе возникла необходимость выставить прямой угол между отрезным кругом и столом. Как я уже говорил, я исключил все регулировки в угоду жёсткости (читай: точности) конструкции. В моих планах было просто подогнуть тяги, а потом укрепить их в нужном положении, приварив к ним в качестве усиления уголки. Но, когда я попробовал их подогнуть сперва двумя монтажками… (У-у-у! Какой я оптимист! )))). Потом ломом! (Результат тот же)….. Я понял, что усиливать конструкцию не придётся!! Две толстостенные профильные трубы небольшой длины, к тому-же, проваренные на концах к уголкам швами по 5 см длиной с каждой стороны, дают неимоверную жёсткость! …
…Подогнуть я смог, лишь вставив между ними двухметровую (!) трубу, сечением 60 на 20. (Благо, между тягами как раз 60 мм.
Итак, вертикаль выставлена! Теперь прорезал стол:
После этого расширил и удлинил прорезь малой болгаркой. (На случай установки, к примеру, круга по дереву.)
..Кстати…Изначально у меня возникла мысль сделать «2 в 1». Т.е., предусмотреть возможность переворачивания стола болгаркой вниз, с целью получения циркулярки! И я даже начал это воплощать. К примеру, шляпки всех крепёжных болтов с обратной стороны я проварил, расплавил и зачистил, чтобы получить ровный циркулярочный стол:
По той же причине сделал симметрично отверстия для крепёжных болтов, которыми стол крепится к «параллелепипеду»… Но эйфория от того, что «классно я придумал» прошла, и я понял, что я просто «повёлся», и погнался не за практичностью, а за «классно получилось».))))))
…А на деле я НЕ БУДУ ЭТИМ ПОЛЬЗОВАТЬСЯ!!! Ведь у меня циркулярка есть. И она, в любом случае, лучше, чем сделанная из болгарки! К тому-же, работая циркуляркой с деревом, хорошо поставить рядом этот станок с кругом по дереву, чтобы торцевать. А не переворачивать стол ради каждой доски…
В общем, отбросил я эту глупую затею….
..
Дальше я приступил к сооружению упора для заготовки. Я приложил угольник к кругу, отчертил линию под прямым углом, и закрепил по ней упорный уголок 40 на 40.
После этого я открутил уголок и по его отверстиям, приложив на этот раз угольник 45 градусов, просверлил отверстие в столе.
Забыл сфотографировать, но тут, думаю, понятно….Теперь, чтобы отрезать под 45, нужно извлечь один болт, повернуть уголок и закрепить в другое отверстие.
Следующий этап. Я приступил к сборке инструментальных тисков. Ведь точно отрезать можно только хорошо закреплённую заготовку.Вырезал кусок трубы 20 на 20.
Вставил внутрь обрезок шпильки М14 и стянул гайками. При этом, одну гайку взял длинную, соединительную:
Приварил её.
И обработал болгаркой, придав ей наружные размеры трубы:
Далее я ещё понаваривал, там где не хватило и ещё обработал. (не фотографировал).
Потом вырезал кусок 25-й трубы (в неё легко и достаточно плотно входит 20-ка) и приварил к ней поперёк обрезок полосы, чтобы можно было, просверлив отверстия, закрепить её к столу. Это будет направляющая:
На краю шпильки я сделал выборку и изготовил туда маховичок.
Далее, на краю стола закрепил уголок с отверстием, и собрал тиски. шпильку вкрутил в трубу с приваренной гайкой, одел на неё направляющую, и всё это пропустил через упорный уголок, подложив опорный подшипник, который зафиксирован зашплинтованной гайкой: Короче, поймёте по фото:
Рукоятку маховичка сделал из мебельного болта, одев на него металлическую трубку.
На конце сделал широкий упор. И получились вот такие инструментальные тиски:
При вращении маховичка, труба с приваренной гайкой вылезает из направляющей и плотно прижимает заготовку к упору. Единственное неудобство — вращать нужно влево.))). Зато надёжней, чем эксцентриковый зажим.
Далее, я приступил к изготовлению защитного кожуха. Как я уже говорил, кожух на болгарке был под 180-й круг, а я решил использовать 230-й. (Мощности хватает. Обороты тоже подходящие.). К тому-же, так как мне нужна точность, то резать я буду толстыми кругами (2,6, или 3 мм). Потому как более тонкие немного болтаются при нажиме. А посему количество искр будет неимоверным!!! Поэтому я решил сделать наиболее закрытый кожух, и закрепить его непосредственно к станине.
Сперва я сделал шаблон из картона:
Потом по нему вырезал из жести две зеркальных развёртки. (При этом использовал обрезки — один из оцинковки, другой — из корпуса микроволновки! Не пропадать же добру! )))))):
На этом этапе я закрепил крепёжный уголок, т.к., приклёпывать его нужно изнутри — иначе, торчащие заклёпки будут мешать кругу. Сделал я его из обрезка алюминиевого уголка:
После чего сложил половинки, склепал и закрепил на тяге, просверлив отверстия и нарезав резьбу М6:
Ещё расскажу, как я реализовал подпружинивание. Пружина у меня была (не знаю, от чего), я отрезал от неё кусок, и, как временное решение сделал вот так:
Трубка просто вставлена! Так я хотел найти идеальный вылет рычага и жёсткость пружины. Да так и оставил!!! Это очень удобно! Во первых, я могу регулировать жёсткость и угол подъёма, просто заглубляя, или вытягивая трубку. Во вторых, можно легко, чуть приподняв болгарку одной рукой, второй вытащить трубку полностью. И тогда станок переводится в «транспортное положение» — болгарка ложится кожухом на стол, ничего не вихляется, не растягивается пружина.
И ещё, оказывается, очень удобно, отбросив болгарку на каретке назад, просто пользоваться станиной, как маленьким слесарным верстачком. Тут и инструментальные тиски, и ровная металлическая поверхность… Я даже маленькие тисочки закрепил.
Вот, собственно, и всё… Вот такой агрегат получился:
Планирую ещё продлить на правую сторону упор. Так будет удобно что-то к примеру, подторцевать. И закрепить на нём металлическую слесарную линейку — так удобно будет отрезать небольшие куски, не отмеряя каждый раз. Поддвинул трубу до нужного размера по линейке, зажал, отрезал.Только линейка должна иметь регулировку, чтобы компенсировать разность толщины отрезных кругов. И разные мелочи, вроде крепления кабеля и отдельностоящую подставку-упор с регулируемой высотой, если надо резать длинные трубы.
…А пока я экстренно «ввёл его в эксплуатацию», потому что делаю сейчас трубогиб, и там очень много чего резать нужно.
Угол держит идеально!!!! Разрезал им даже валы к трубогибу (круг 40 мм), и потом на станке биение было настолько мизерным, что от торцовки отказался. Трубы профильные вообще идеально режутся — потом угольник на свет никакой, даже мизерной щёлочки не даёт.
Вот небольшой видеообзор. Простите за шмурыганье носом! )))). Было довольно холодно….))))
[media=https://www.youtube.com/watch?v=8CLUdjjBLyw]
Техника безопасности
В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя».
Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.
Работая с отрезным станком, не старайтесь ускорить процесс, чрезмерно нажимая на инструмент. В лучшем случае подобная спешка может закончиться разорванным диском и заклинившей гайкой его прижима.
Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле.
Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.
Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.
Станки для резки металла представляют собой специальное электрооборудование высокой производительности, с помощью которого происходит резка (раскрой) различного металлопроката.
Наиболее часто они применяются для нарезки заготовок из металлических материалов таких как:
- лист;
- полоса;
- уголок;
- труба (круглая и профильная);
- швеллер;
- двутавр.
Станок для резки металла необходим производственным, монтажным и строительным предприятиям, металлобазам. Некоторые мастера, своими руками создают самодельный станок, рассчитанный исключительно под хозяйственные нужды.
Технические характеристики
Среди основных технических параметров следует выделить расположение: оборудование может быть настольным или напольным. Последний вариант применяется для обработки массивных деталей. Такие устройства дополняются электрическим двигателем высокой мощности, который способен делать раскрой заготовок с внушительной толщиной стенок.
Если же речь идет о настольной модели, то она отличается мобильностью, что позволяет эксплуатировать станок на строительных площадках и в «полевых» условиях. Отрезной станок по металлу обладает основными техническими характеристиками, среди которых:
- номинальная мощность;
- число оборотов;
- тип передачи вращающего момента;
- посадочный и наружный;
- диаметр отрезного диска;
- возможность поворота отрезного блока;
- допустимые размеры сечения заготовок;
- вес и размеры конструкции.
Выбирая большие установки, которым свойственен высокий показатель производительности, важно обратить внимание на тип блока ЧПУ. К его характеристикам следует отнести сложность составления программы, степень автоматизации работы и точность проведения раскроя.
Технология создания отрезного станка из болгарки
Простой способ изготовления самодельного отрезного станка по металлу – использование старой болгарки как основы. Нужно создать основание, пластинку рабочего стола с тисками. Электроинструмент закрепить на подвижной направляющей, установить подшипник для возможности передвижения пильного диска по вертикали.
Заранее требуется подготовить инструменты, расходные материалы:
- Металлические прутья.
- Листовая сталь.
- Шариковые подшипники.
- Металлические шины.
- Болты, гайки, саморезы.
- Профилированные трубы.
- Маленькая болгарка.
- Электродрель со сверлами разного диаметра.
- Сварочный аппарат.
Чертежи можно посмотреть в интернете. Сварочное соединение деталей более надежно, однако, если нет возможности работать с этим аппаратом, можно закреплять детали на резьбовые соединения.
Похожие записи:
Листогибы для производства отливов купить в Москве недорого, каталог товаров по низким ценам в интернет-магазинах с доставкой
ИВ1330 Листогиб (кромкогиб) пресс листогибочный с усилием 100тонн, длина 2500мм. купить в Москве на PromPortal.Su (ID#27119535)
Статья на тему: Строгальные, долбежные и протяжные станки | Instruments
Электродвигатели для станков купить в интернет магазине 👍
Загрузка...
