Как происходит процесс лазерной гравировки?
Лазерная гравировка выполняется сфокусированным лазерным лучом, который испаряет верхний слой материала, либо изменяет его структуру в соответствии с заранее заданной программой. В результате на поверхности материала появляется углубленная или поверхностная гравировка, в точности соответствующая запрограммированному изображению.
Глубина гравировки зависит от мощности лазера, скорости, частоты, количества проходов и других параметров, которые можно настраивать. Необходимо учитывать и свойства обрабатываемого материала.
Какие существуют технологии гравировки помимо лазерной?
Ручная гравировка
Выполняется штихелем (специальным резцом). Этот способ гравировки занимает очень много времени и требует большого мастерства. Достаточно одной ошибки, и работа может быть испорчена.
Ручная гравировка высоко ценится и пользуется спросом. Ее применяют в основном для декорирования ювелирных украшений и коллекционного оружия.
Механическая гравировка
Выполняется на гравировальном фрезерном станке. Применяется для обработки изделий из металла, пластика, стекла и камня. Технология позволяет создавать рельефные изображения на плоской поверхности.
Преимущества этой технологии:
Недостатки:
В чем заключаются преимущества лазерной гравировки?
- Благодаря изменению мощности лазерного луча появилась возможность создавать рисунки разной тональности, изменять рельеф и структурировать поверхность материала.
- Высокая четкость и детализация при нанесении плоских и 3D изображений.
- Высокая цветопередача изображений.
- Гравировка лазером выполняется гораздо быстрее и проще, чем механическая или ручная.
- Изображение сохраняет первоначальный вид неограниченный срок, не портится от воды и агрессивных веществ.
- Точность выполнения работы — до 0,1 мм. 0.005-0,01.
- Отсутствует механическое воздействие на материал, что исключает трещины и другие повреждения изделий;
- Процессом гравировки управляет компьютерная программа, что исключает риск повреждений по вине человека;
- Лазерный луч не подвержен износу в отличие от режущих инструментов. Надежный волоконный лазерный источник прослужит около 100 000 часов (40 лет).
- Лазер позволяет гравировать множество материалов: сталь, цветные металлы, сплавы, драгоценные металлы, окрашенные поверхности, камень, пластик, полимеры, кожу и т.д.
В чем заключаются недостатки лазерной гравировки?
Виды обрабатываемых материалов
От вида обрабатываемых материалов зависит тип станка для лазерной гравировки. Волоконные маркеры идеально подходят для работы с различными металлами, металлами и некоторыми видами пластика. Газовые (СО2) граверы предназначены для гравировки всевозможных неметаллических материалов: древесины, бумаги, пластмассы, стекла, керамики, ткани, кожи, резины и т.д. Для работы с металлами их применять не стоит.
Как купить гравировальный станок
Технология ударной гравировки как способ нанесения изображений на твердые поверхности известна очень давно, с помощью данной технологии можно нанести текты, арнаменты и даже изображения фотографического качества на многие твердые материалы имеющие полированную поверхность. Это может сделать вручную художник с помощью специального инструмента такого как пучки тонких острозаточеных игл из твердых сплавов, ручных электрических гравировальных машинок и других инструментов и приспособлений. Ручная ударная гравировка это довольно медленный процесс требующей высокой квалификации, но с развитием технологий, на помощь ручной гравировке пришли станки для ударной гравировки которые способны наносить фотографии, тексты, узоры и орнаменты на твердые материалы в полностью автоматическом режиме не прибегая к услугам художника.
Появление ударно-гравировальных стаков обусловлено не только развитием технологий, но и потребностью рынка, так как небольшие фирмы растут, появляются новые, растут объемы работ и конкуренция, поэтому рано или поздно возникает необходимость увеличивать производительность труда и качество выпускаемой продукции и тут неоспоримой альтернативой является приобретение автоматизированного оборудования. Тогда возникает вопрос: как купить гравировальный станок, его цена и где купить этот гравировальный станок по камню. Мы хотим Вам посоветовать подойти к выбору гравировального станка с большой ответственностью, выбрать гравировальный станок это как выбрать автомобиль, тоесть нужно чтобы мог быстро ехать но при этом хорошо слушаться водителя и быть легкоуправляемым. Мы немного отступили от темы, так вот в первую очередь необходимо почитать отзывы о том или ином гравировальном оборудовании,в том числе и о гравировальном станке Зубр-300 который мы производим. Отзывы лучше всего читать на специализированных сайтах независимых от производителя, одним из них и пожалуй наиболее авторитетным и популярным среди других является «Форум гравировка по камню» вот его адрес перейти на форум граверов, это даст вам полную картину о производителях станков, о имееющемся на рынке оборудовании и самое главное о их достоинствах и недостатках. Во вторых никогда не стесняйтесь позвонить производителю, но тут вы зададитесь вопросом — «зачем звонить ведь на их сайте и так доступно и полно все о станке описано», и в этом как раз заблуждение. Первый звонок производителю гравировальных станков даст вам в первую очередь представление о фирме, о компетентности её работников и отношении к потенциальному заказчику, конечно максимальное представление Вам даст личный визит к производителю.

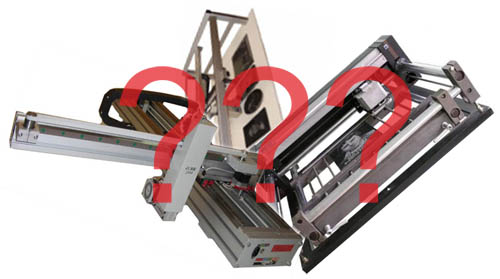

Вы впервые сталкиваетесь с покупкой гравировального оборудования и не представляете какими параметрами необходим о руководствоваться при выборе гравировального станка по камню? тогда материал ниже именно для Вас.
Первое на что нужно знать это скорость печати станка, это один из основных факторов влияющих на производительность работы вашей мастерской, особенно если вы готовитесь к большому притоку заказчиков. Скорость гравировки измеряется в количестве точек которые может нанести ударная головка станка за одну секунду, бывает что скорость печати измеряют в герцах, что одно и тоже, к примеру наш гравировальный станок Зубр-300 имеет скорость печати 300 точек в секунду или иными словами скорость печати 300 герц, в основном этот показатель колеблется в диапазоне 50-500 точек в секунду. Но тут очень важно!!! понимать одну вещь, производитель может указать например в рекламных целях не реальную скорость печати гравировального станка, а максимальную (вам к примеру могут сказать что станок способен печатать свыше 1000 точек за секунду), но при этом умолчит о том что либо качество будет ниже, либо будет увеличено графическое разрешение что в итоге не приведет к увеличению общей скорости печати портрета на граните, а вполне вероятно еще и снизит ее. Узнать что производитель называет не завышенную цифру, можно например поинтересовавшись у него при каких разрешениях и режимах (о них речь пойдет ниже) возможна печать при названной скорости печати, ответ может быть только один — при любых режимах и разрешениях. Например в технических характеристиках гравировального станка Зубр-300 которые мы производим, указано что 300 герц это стандартная скорость печати, при этой скорости возможна работа в любых режимах и при любом разрешении, ее можно сделать и выше, но яркость гравировки на отдельных материалах может снизится.
Второе, не менее важное это так называемое разрешение печати. Разрешение печати измеряется в количестве точек на единицу длинны например на 1 сантиметр и чем больше возможно нанести точек на единицу длинны, тем будет выше качество, но с увеличением разрешения увеличивается также и время печати. Практически все современные станки имееют возможность этот параметр изменять, Вы можете задаться вопросом: а зачем его вообще менять? Менять разрешение печати необходимо в первую очередь из за того что разные материалы имеют различную структу, так например для гранитов различных пород наиболее удачным являются разрешения печати от 30 до 40 точек на 1 сантиметр, при большем количестве точек материал скалывается, тоесть соседние точки сливаются что в итоге приводит к потере в изображении оттенков. С другой стороны уменьшая количество точек на единицу длинны возрастает скорость печати. Многие представленные на рынке станки имеют только несколько фиксированных настроек разрешения чаще всего 2, выбор стоит сделать в пользу тех станков у которых большая гибкость в выборе разрешения, это позволит вам подобрать оптимальные параметры скорости и качества печати. Например наш гравировальный станок Зубр-300, позволяет плавно настроить любое разрешение печати с шагом 0,02 мм.
Третье что нужно знать, это режимы печати. В основном различают 2 вида — это точечный режим и амплитудный (или полутоновой). Разберем подробнее, как вы знаете любое цифровое изображение состоит из точек имеющих разную яркость и цвет, как вы можете догадаться с помощью алмазной иглы не получить цветную точку, поэтому любое изображени полученное методом ударной гравировки будет черно-белым. Самым распространенным в силу простоты технической реализации ударной головки является точечный режим печати, в точечном режиме печати изображение получается из одинаковых точек, а яркость того или иного участка изображения задается количеством точек на единицу площади, тоесть чем ярче оттенок тем больше точек. Плюсом этого метода можно назвато возможность получения высокого контраста, а основным недостатком такого метода является низкая детальность получаемого изображения, скомпенсировать этот недостаток возможно только увеличением разрешения печати, но это во многом не позволяют сделать характеристики материала на котором идет печать, а также неизбежно ведет к снижению производительности печати. Наиболее перспективным является амплитудный, а другими словами полутоновой режим печати, в таком режиме печати каждая точка изображения имеет свою яркость, яркость регулируется амплитудой удара гравировальной иглы, отсюда и его название — амплитудный метод печати. В амплитудном режиме печати возможно получить изображение практически фотографического качества. При всех плюсах этого режима он не сильно распространен. Во первых он есть не во всех станках, так как технически его очень сложно реализовать, во вторых во многих станках в которых он есть работает он крайне неустойчиво особенно с увеличением скорости печати. Также в этом режиме не очень высока контрастность изображения.
Мы не без гордости можем заявить о том что наши специалисты создали гравировальную головку способную устойчиво вести печать на скоростях свыше 300 точек в секунду в любом режиме как в точечном так и в амплитудном и самое главное в добавок к этим двум режимам, мы в ходе длительных исследований создали еще один режим печати позволяющий получать детальные, высоконтрастные изображения имеющие плавные переходы полутонов, ставший основным в наших гравировальных станках серии ЗУБР.
Далее при выборе гравировального станка необходимо понимать что это высокоточное устройство, где передвижения составляют десятые и сотые доли миллиметров, тоесть очень важно качество сборки, и комплектующих из которых станок собран, здесь не стоит уделять внимание тому как станок блестит или в какой красивый цвет покрашен. Если основные несущие или направляющие конструкции станка который вам предлагают имеют сварные швы они скорее всего изготовлены из обычного стального профиля, такие станки часто дешевле других, но тут стоит понимать то что такая конструкция не способна обеспечить высокой точности передвижений, даже если очень аккуратно изготовлена что в первую очередь скажется на качестве получаемого изображения. Так что нужно еще раз задуматься, стоит ли та небольшая экономия средств, будущего качества работы.
Ну и еще один совет напоследок, вы уже имеете представление о ударной гравировке и гравировальных станках, и возможно определили для себя несколько производителей, дак вот не пожалейте времени, возьмите фотографию среднего качества и тот материал на котором вы в основном работаете и посетите выбранных вами производителей, пусть они при вас напечатают эту фотографию, вы сможете иметь представление о том как нужно подготавливать фото, сколько на это уходит времени и самое главное вы увидите все визуально и тогда сможете принять окончательное и единственно верное для себя решение.
PS: Читайте отзывы, звоните производителям, а лучше посетите каждого лично и пусть ваш выбор будет правильным, а бизнес процветающим.
§
Распятие из камня сделанное на фрезерном станке по камню Рельеф
Видео фрезеровки гранитного распятия на фрезерном станке с ЧПУ по камню Рельеф
Гранит – это пожалуй лучший материал по прочности и долговечности среди магматических горных пород
Уважаемые посетители в апреле 2022 года мы запустили для Вас интернет магазин ООО СофтЭлектроникс, в котором вы можете приобрести наше оборудование, комплектующие и инструмент, все цены в магазине актуальны
Гравировальные станки ЗУБР созданы для того, чтобы приносить Вам прибыль, сделать ваш повседневный труд легче и стабильнее
Рельсовые линейные направляющие представляют из себя стальной рельс со сложным профилем с двумя или четырьмя канавками, которые играют роль роль дорожек качения, а также установленные на нем один или несколько линейных шариковых подшипников (или их еще называют «кареток»)
Вопрос: Что же такое шаговый двигатель и для чего он нужен?Ответ: Все шаговые двигатели — представляют из себя устройства, которые преобразуют электрические импульсы в перемещение вала шагового двигателя на определенный угол, которій зависит от конструкции двигателя
С древних времен известна ручная резьба по камню и стеклу, Еще в древности китайские мастера умели создавать высокохудожественные произведения из стекла и камня, которые пользовавались большим спросом
Гравировка на стекле — довольно сложная и трудоемкая работа, она требует не только большого опыта и высокой квалификации у мастера, но и требует использования качественного инструмента и оборудования
Технология ударной гравировки как способ нанесения изображений на твердые поверхности известна очень давно, с помощью данной технологии можно нанести текты, арнаменты и даже изображения фотографического качества на многие твердые материалы имеющие полированную поверхность
Последняя серия фотографий с выставки Некрополь 2022 для тех кто не смог приехать
Часть 2 фотоотчета о выставке Некрополь 2022 для тех кто не попал
Уважаемые посетители, для тех кто не смог попасть на выставку Некрополь 2022 с 25-27 октября ниже мы размеместили на наш взгляд ниболее интересные фотографии
Програмное и инструкции обеспечение для станков Вектор, Зубр-300м
Загрузки для гравировального станка Зубр 300м
Для обновления ПО станка Зубр-300 обратитесь в службу техподдержки
ООО СофтЭлектроникс
Важно! почту направлять по адресу
Россия
Начало пути
Краткий обзор граверов европейского, китайского и российского производства
Европейские лазерные гравировальные станки
Оборудование европейского производства – это золотой стандарт в мире лазерной техники. Эти граверы изготавливают из высококачественных комплектующих и оснащают самыми лучшими и долговечными излучателями. Срок эксплуатации станков может достигать 100 000 часов.
Граверы имеют обширные функциональные возможности и высокую производительность, что позволяет выполнять разнообразные производственные задачи и быстро обрабатывать крупные партии изделий. Производители станков выпускают большой ассортимент дополнительного оборудования и предоставляют качественное сервисное обслуживание. Единственный недостаток европейских станков – высокая стоимость по сравнению с граверами, произведенными в других странах.
Обзор волоконных лазеров IPG Photonics (США)
IPG Photonics Corporation – один из ведущих производителей волоконных лазерных источников и комплектующих к ним. Примерно 80% продаж волоконных источников в мире приходится на долю этой компании. Заводы корпорации работают в США, Германии и России. Международная корпорация была основана в 1990 году российским физиком Валентином Гапонцевым, который возглавляет компанию и в настоящее время.
Все ключевые компоненты лазерного оборудования компания IPG Photonics Corporation производит самостоятельно. Компания проводит многочисленные научные исследования и создает инновационные разработки, которые внедряет в производство новых моделей оборудования и модернизацию уже существующих.
Лазерные излучатели IPG считаются одними из лучших в мире! Они обладают множеством преимуществ:
Недостаток у волоконных излучателей IPG только один – высокая стоимость.
Китайские станки лазерной гравировки
Среди китайских компаний есть как порядочные (фабричный Китай), так и недобросовестные производители, которые поставляют низкокачественную продукцию. Последние рассчитывают на плохую осведомленность и неопытность покупателей, предлагая им свои товары под названиями, очень похожими на всемирно известные бренды.
Порядочные китайские компании (фабричный Китай) изготавливают станки по европейским стандартам, используют комплектующие европейского и китайского производства, разрабатывают собственные технологии. Некоторые китайские производители заслужили солидную репутацию, например, компания Raycus, JPT.
Обзор волоконных лазерных источников Raycus (Китай)
Компания Raycus Fiber Laser Technologies Co, основанная в Китае в 2007 году, является первой компанией в своей стране, освоившей производство волоконных лазеров. В 2022 году излучатели Raycus были признаны достоянием китайской нации.
Все компоненты оборудования Raycus изготавливает на собственных производственных мощностях. Благодаря этому достигнуты стабильно высокий уровень качества комплектующих и качества сборки, высокая надежность оборудования. Важным преимуществом продукции является доступная цена.
Компания ведет исследовательскую деятельность и внедряет свои разработки в производство. В 2022 году Raycus представила излучатель мощностью 10 000 Вт.
Продукцию Raycus называют аналогом IPG Photonics, так как два последних поколения лазеров ее производства во многом идентичны продукции американской компании.
Преимущества волоконных лазеров Raycus:
Российские лазерные граверы
Отечественных производителей лазерного гравировального оборудования можно объединить в две категории:
- Компании, которые собирают станки из китайских запчастей и добавляют к ним несколько компонентов российского производства.
- Производители, которые самостоятельно изготавливают станки на собственных производственных мощностях, разрабатывают собственные технологии. Преимуществами их продукции являются: доступная стоимость, стабильный рост качества. К недостаткам относятся ограниченные функциональные возможности и небольшой выбор дополнительного оборудования.
Сравнительная таблица китайских лазеров с европейскими
Выбирая станок для гравировки, следует учитывать не только его стоимость, но и надежность, а также производственные задачи, которые предполагается на нем выполнять.
Надежные граверы от проверенных производителей стоят дороже, но зато не выходят из строя и позволяют выполнять полный спектр производственных операций.
Краткий обзор сканаторных систем
Китайские сканаторы SINO-GALVO
Китайская компания SINO-GALVO выпускает качественные высокоскоростные гальванометрические сканаторы. Контроль качества осуществляется в соответствии со стандартом ISO9001. Продукция имеет сертификат СE, подтверждающий соответствие требованиям Евросоюза, и сертификат FCC о соответствии требованиям и стандартам Федеральной комиссии по коммуникациям США.
Компания выпускает свыше 45 тысяч единиц продукции в год и экспортирует ее в страны Европы, Ближнего Востока, Африки и Азии.
Сканаторы SINO-GALVO ценятся за высокое качество сборки. Сканаторы обеспечивают достаточную скорость выполнения маркировки и высокую точность позиционирования. Это оборудование применяется во многих отраслях промышленности.
SINO-GALVO располагает собственным научно-исследовательским центром, разрабатывает и внедряет собственные технологии. Компания зарегистрировала 23 патента.
Китайские сканаторы JPT
Качеству этих приборов также можно доверять. Компания JPT Opto-electronics признана в Китае «национальным высокотехнологичным предприятием». Штат сотрудников составляет свыше 900 человек. Компания проводит исследования в области волоконных лазеров и оптики, занимается их производством, реализацией и техобслуживанием.
Сканаторы SCANLAB (Германия)
SCANLAB Gmbh – ведущий производитель сканирующих систем, выпускающий свыше 30 тысяч единиц продукции в год. Компания поставляет оборудование в 38 стран мира. Производственные мощности компании расположены в Германии, в городе Пуххайм.
Компания производит 2-х и 3-х осевые сканирующие системы, гальванометрические сканаторы, специализированные сканирующие системы и другое оборудование.
Сканаторы обеспечивают высочайшую точность и скорость работы. Приборы оснащены воздушным охлаждением. Гальванометрические сканаторы имеют прочный корпус, компактные размеры и малый вес. Производитель предлагает широкий выбор зеркал.
Сканаторы LScanH (Россия)
Сканаторные системы LScanH выпускает отечественная компания «АТЕКО-ТМ», основанная в 1998 году. Эта компания является единственным в России производителем гальванометрических сканаторов. Компания ориентируется на технические характеристики западных производителей. Ее продукция соответствует мировым стандартам.
Продукция изготавливается на собственных производственных мощностях в соответствии с заданными требованиями покупателей. После покупки предоставляется качественное сервисное обслуживание.
Сканаторная система LScanH представляет собой моноблок, внутри которого установлены гальванометрические сканаторы с зеркалами (характеристики зеркал задают покупатели), платы регуляторов и плата ЦАП. Объектив, который выбирает покупатель, установлен в нижней части головки. Разъемы питания и управления расположены на задней стенке прибора.
Лазерный источник
Для гравировки применяют газовые (или СО2), твердотельные, и волоконные лазерные источники. В гибридных граверах установлены волоконный и газовый источники.
Газовый источник представляет собой стеклянную трубку, в которой содержится смесь углекислого газа, гелия и азота. Лазерное излучение формируется под воздействием электрических разрядов в газовой среде.
К достоинствам газовых источников относятся:
В то же время газовые трубки имеют и ряд недостатков:
Волоконный источник генерирует поток лазерного излучения путем диодной накачки светопроводящего оптического волокна.
Волоконные источники обладают множеством достоинств:
Недостатки волоконных источников:
Гибридные лазерные граверы объединяют в своей конструкции два источника: волоконный и газовый. Это позволяет им обрабатывать как металлические, так и неметаллические материалы.
Независимо от типа источника, все лазерные граверы демонстрируют преимущества перед технологиями механической и электрохимической гравировки, а именно:
Надежность
Самыми надежными являются граверы, выпускаемые всемирно известными китайскими и европейскими производителями. Дешевым станкам от малоизвестных брендов доверять не стоит, так как они быстро выходят из строя.
Наиболее длительным ресурсом работы обладают волоконные лазеры, которые служат 100 000 часов, т.е. примерно 40 лет. Такое оборудование выпускают несколько ведущих производителей, в том числе, корпорация IPG Photonics.
Мощность
Мощность определяет глубину гравировки и скорость ее выполнения. Чем выше мощность гравера, тем на большую глубину луч проникает в материал и тем быстрее создает на нем изображение. Если планируется выполнять гравировку крупнооптовых партий изделий, то потребуется приобрести мощный волоконный гравер.
Скорость обработки
Скорость перемещения лазерного луча зависит не только от мощности излучателя, но и от вида материала, а также от глубины выполнения гравировки. Максимальная скорость перемещения луча составляет до 10 000 мм/с. Стандартную глубокую гравировку выполняют на скорости до 1000 мм/с.
Рабочее поле
Как правило, его размеры составляют от 110х110 мм до 240х240 мм. Размер выбирают в зависимости от габаритов изделий. Оптимальная площадь рабочего поля облегчает пользователю программирование оборудования, так как программу не нужно разбивать на этапы.
Фокусировка
Фокусировка – это установка фокусного расстояния между обрабатывающей головой и материалом. От правильности выбора фокусного расстояния зависит качество выполнения гравировки.
Оптоволоконные граверы с автоматической фокусировкой обеспечивают максимальную точность при установке фокусного расстояния. Кроме того, автофокусировка помогает быстро перенастраивать оборудование для выполнения различных производственных задач, что приводит к экономии времени.
Для выполнения нестандартных задач может понадобиться ручная фокусировка.
Программное обеспечение
ПО лазерного гравера должно отвечать следующим требованиям:
Дополнительные опции
Желательно, чтобы гравер имел возможность для установки дополнительных устройств. Это позволит при необходимости расширить спектр выполняемых задач. Лазерные граверы могут дополнительно комплектоваться:
Производитель
Всех производителей лазерных граверов можно разделить на три группы:
- Производители из Европы. Они имеют безупречную репутацию, так как выпускают надежные, долговечные станки с высокой производительностью. Качество оборудования соответствует мировым стандартам.
- Некоторые китайские компании, которые уделяют повышенное внимание качеству своей продукции и улучшению технических характеристик станков. Однако качество их оборудования все еще не дотягивает до американских и европейских стандартов.
- Китайские и российские компании, которые собирают граверы из запчастей, изготовленных в Азии на небольших заводах. От покупки такого оборудования следует предостеречь, так как оно производится из материалов, подверженных быстрому износу, обладает низкой производительностью и меньшим функционалом.
Марки гравировальных станков
Представляем оборудование самых известных европейских производителей.
Граверы серии SHARPMARK FIBER от компании SHARPLASE
Лазерные волоконные станки SHARPMARK FIBER выполняют широчайший набор производственных операций:
Эти станки состоят из 3 модулей: лазерного излучателя, маркирующего модуля и рабочего стола. Оборудование имеет малый вес и компактные габариты. При необходимости граверы могут быть доукомплектованы дополнительным оборудованием.
Граверы комплектуются излучателями IPG Photonics. Рабочий стенд оборудован винтом перемещения по оси Z с частым шагом резьбы. Это дает возможность устанавливать фокусное расстояние с точностью до 0,01 мм. Точность маркировки составляет до 5 микрон, повторяемость до 2-х.
Возможности программного обеспечения:
Станки оснащены системой световой идентификации, которая информирует пользователя о выполнении работы, возникновении ошибок и неисправностей.
| Модели граверов SharpMark | Рабочее поле, мм | Скорость маркировки | Волоконный излучатель | Мощность | Линза | Сканирующая система | Дополнительные функции |
|---|---|---|---|---|---|---|---|
| Fiber Standart и Fiber Standart VAR | 110х110 | 7 000 мм/сек | Импульсный /переменный импульсный (VAR) | 20, 30, 50 Вт | F 163 мм | 2-осевой скоростной сканатор IMD (США) | |
| Fiber Optima и Fiber Optima VAR | 180х180 | 10 000 мм/сек | Импульсный /переменный импульсный (VAR) | 20, 30, 50 Вт | F 254 мм | 2-осевой гальванометрический сканатор IMD (США) | Опция «High Contrast» Глубокая 3D гравировка Гравировка и маркировка крупногабаритных изделий |
| Fiber PRO и Fiber VAR PRO | 110х110 | 10 000 мм/сек | Импульсный/ с переменной длительностью импульса (VAR) | 20, 30, 50 Вт | F 163 мм обеспечивает сверхточную 3D фокусировку производитель Lambda (США) | Высокоточная система сканирующих зеркал Cambridge Technology (США) | Опция «High Contrast» Глубокая 3D гравировка Гравировка конических изделий Фигурная резка Встроенная видеокамера Подсветка рабочей области |
| Fiber PRO XYZ и Fiber PRO XYZ VAR | 600х400 | 10 000 мм/сек | Импульсный /переменный импульсный (VAR) | 20, 30, 50 Вт | F 160 мм Lambda (США) | Cambridge Technology (США) | Обработка нестандартных изделий Тиражирование объектов в автоматическом режиме Глубокая 3D гравировка Резка тонких металлов Опция «High Contrast» Контроллер управления осями XYZ Подсветка рабочей области Встроенная видеокамера |
Лазерные станки TruMark серии 5000 производства компании TRUMPH
Волоконные лазеры TruMark серии 5000 – это универсальные станки для нанесения маркировки и выполнения некоторых других задач.
Функциональные возможности лазеров TruMark:
Лазеры предназначены для работы с металлами, синтетическими материалами, стеклом, кремнием, керамикой и органическими материалами.
В станках TruMark сочетаются высокая мощность, высокие импульсные частоты и вариативная длительность импульса, благодаря чему достигается прекрасная производительность этого оборудования. Повышенная частота импульсов – это особенность лазеров TruMark, обеспечивающая высокую скорость их работы.
Длительность импульсов можно настраивать в соответствии с видом обрабатываемого материала и производственной задачей. Мощность можно контролировать с помощью встроенной системы измерения и при необходимости корректировать. Быстрая настройка положения фокуса осуществляется благодаря изменению диаметра лазерного луча.
Возможности программного обеспечения TruTops Mark:
Станки имеют модульную конструкцию, модули быстро подключаются через штекерные соединения.
Системы лазерной маркировки и гравировки INFIBER от Олтэк Фотоника
INFIBER – это высокопроизводительные волоконные лазерные граверы и маркеры предназначенные для нанесения маркировки на различные виды материалов. Эти станки востребованы в разных отраслях промышленности: электронное приборостроение, производство бытовой техники, машиностроение, высокоточная металлообработка, производство медицинских инструментов.
Лазерные маркеры INFIBER позволяют наносить логотипы, даты, серийные номера, линейные и двухмерные штрих-коды и т.д.
Преимущества моделей INFIBER:
Настройка амплитуды ударного гравировального станка mirtels t60120
Maputo, Тут же не как в Сауно. А наоборот, похоже чем-то на Зубр 300. Чем меньше зазор, тем сильнее удар.
про параметр не знаю, смотреть надо
я не понимаю в чем необходимость делать портрет на станке? Сколько я видел работ — ручная гравировка в разы лучше станочной
Ну смотря какого станочника с ручником сравнивать. Вот к примеру моя рядовая работа. на месном камне, без доработки из-под станка. По времени около часа ретушь и 2,5 часа пробить портрет
Это на буках, тоже из-под станка
а вот мне скинули пару фоток работ ручника. Портреты живые, дышат, не то что бездушной машиной сделаны )))))
Размеры изображений
В фотошопе. Там где у вас строка 100 пиксели/дюйм есть стрелочка ↓. Нажмите и увидите пиксели/сантиметр. Ставьте 50.
Или запомните, что если уж в пикселях /дюйм, то 127.
И это всегда, если режим гравировки 50*50 т/см.
Ещё можно вопрос, а настройки в программе паннографа (яркость /контрастность) вам настроили в Делке или вы сами?
Какая у вас модель?У меня ни на одном станке нет в программе «частота ударов иглы». Интересно.
Рекомендации по гравировке камня на лазерном станке миртелс | гравировка по камню
1. Рекомендации по подготовке файла для гравировки лазерным станком.
Рекомендуется изображение растрировать с помощью Adobe Photoshop или Corel Photopaint. Режим растрирования: Диззеринг диффузии (Случайный диззеринг) или Джарвис, сохранить в формате BMP 1-bit и открывается в программе управления станком.
2. Общие рекомендации по гравировке камня на лазерном станке MIRTELS
Станок рекомендуется устанавливать на ножки, а камень подвозить на подкатной тележке (например, роликового типа). Примеры механизмов подката и схемы приспособлений Вы можете найти на сайте www.mirtels.ru
Для гравировки портретов рекомендуется использовать разрешение 150-300 dpi и скорость 300 мм/с.
Для камней с высокой однородностью (китайский шанси блэк, базальт и др.) использовать разрешение 300 dpi.
Для камней с большим количеством инородных включений (карельский габбро, житомирский «местный» камень и др.) использовать разрешение в диапазоне 150-250 dpi
Текст можно гравировать на более высоких скоростях 400-600 мм/с. Для гравировки текста рекомендуется ставить значение мощности выше, чем значение мощности для портретов.
Про глубину гравировки лазером.
С помощью растровой гравировки лазером не добиться глубины 0,5 мм, но с помощью векторной гравировки лазером можно сделать такую глубину, т.е. как выход можно делать надпись растровой гравировкой с обводкой каждой надписи по контуру. Контур будет с углублением в 0,5-0,7 мм и ширину обводки можно делать 0,5-1 мм.
Также можно создавать векторный текст (контурный). Такой текст
создаётся в программе Corel Draw, сохраняется в формате DXF и открывается в программе управления станком через функцию Import.
Для гравировки векторного текста (подготовленный в формате DXF) после импорта в программу управления станком используется режим резки (Cut). Необходимо задать значение скорости и мощности (Например, скорость 20, мощность 30%).
После контурной лазерной гравировки в режиме Cut на поверхности камня появятся наплывы. Эти наплывы необходимо снять с помощью металлического узкого шпателя (держать шпатель под углом 30-45 градусов относительно поверхности камня и счищать наплывы).
Для придания гравировке сочности, а также увеличения долговечности гравировки рекомендуется затирать отгравированное изображение белой акрилосодержащей краской.
Также можно осуществлять художественное оформление гравировки цветными акриловыми красками с помощью кисти.
3. Рекомендации по разрешению гравировки
Разные камни имеют разную однородность структуры, поэтому для разных сортов камней нужно использовать разные разрешения гравировки. Чем более однородную структуру имеет камень, тем выше разрешение можно использовать, чем он более пятнистее, тем ниже разрешение.
Например, для карельского габбро для гравировки портрета рекомендуем использовать разрешение 150-250 dpi
Для украинского габбро 200-250 dpi
Для китайского габбро 250-300 dpi
Для базальта, долерита 300 dpi
4. Рекомендации по скорости гравировки камня
Скорость гравировки нужно выбирать исходя из выбранного типа изображения (портрет, пейзжа, текст).
Для гравировки портрета рекомендуем использовать скорость 300 мм/с (для любого сорта камней)
Для гравировки пейзажа на камне — 300-500 мм/с
Для гравировки текста на камне — 400-600 мм/с
5. Рекомендации по интервалу
В программе задаётся значение интервала, оно зависит от разрешения, которое имеет картинка, отправленная на гравировку и рассчитывается по формуле I=25.4/DPI
Например, для картинки с разрешением 300dpi интервал I=25.4/300 = 0.0847
Для 200 dpi I=0,127
Для 250 dpi I=0,101
6. Рекомендации по фокусному расстоянию
Перед началом гравировки нужно выставить зазор между головкой и камнем. Между камнем и нижней поверхностью головки шаблон (кубик) должен входить с лёгким затиранием, не должен «люфтить».
7. Рекомендации по затирке изображения
Часто используют затирку гравировки краской с целью повышения яркости изображения, приданию ему дополнительного объёма, а также для того, чтобы изображение на камне было видно во время дождя, для этих целей рекомендуется затирать изображение белой краской. Для этого край тряпочной салфетки смачивают в краске и протирают по изображению. Для этих целей рекомендуем использовать белую краску (акрилосодержащую) для наружного применения.
8. Рекомендации по устранению дефектов камня (пятен)
В природе нет ничего идеального, не бывает идеальных камней! В работе попадаются камни с различными дефектами, крупными инородными включениями (слюда, уголь и т.д.). После того как прошёл процесс гравировки камня эти включения никуда не исчезают, остаются. Чтобы их убрать, рекомендую их доработать ручной гравировальной машинкой и после этого слегка пройтись пучком (пучок из победитовых игл), чтобы не было резких переходов.
Для того, чтобы выявить пятна, можно затереть изображение акрилосодержащей краской, либо произвести затирку порошком (оксид цинка или оксид титана). После окончательно доработки (чистки) изображение полностью затереть, для того, чтобы убедиться, что изображение уже чистое.
Получить более подробную информацию или заказать станок.
Заключение
Выбирая лазерный гравер, не следует ставить в приоритет дешевизну оборудования, так как очень велик риск приобрести бракованную, бывшую в употреблении или некачественную технику, требующую частых ремонтов. Деньги, вложенные в покупку такого станка, окажутся потраченными зря.
Специалисты интернет-магазина лазерных станков stanki-doma.ru помогут подобрать оборудование, оптимально подходящее для выполнения ваших производственных задач.
Загрузка...
