Части токарного станка начала века

Части токарного станка. Смотреть в увеличенном масштабе

• A. Станина;
• B. Передняя бабка;
• С. 3адняя бабка;
• D. Суппорт;
• D—1. Салазки
• D—2. Передняя доска (передник, фартук) суппорта;
• Е. Механизм подачи и винторезный механизм;
• F. Принадлежности токарного станка.

1. Направляющие (призматические);
2. Главный (рабочий) шпиндель. Изготовлен из тигельной стали и отшлифован до точного размера. Ось вращения шпинделя определяет линию центров токарного станка;
3. Вращающийся центр. Вращается вместе с шпинделем и образует упор для обрабатываемого изделия;
4. Поводковый патрон для передачи вращения изделию;
5. Рукоятка перебора. При повороте на себя вводит в зацепление перебор, при повороте от себя — расцепляет его;
6. Замыкающий штифт (болт) выдвигается при включении перебора, вдвигается — при включении его;
7. Рукоятка двухскоростной коробки скоростей. При повороте вправо — скорости выше, при повороте влево — скорости ниже;
8. Маховичок на валу мотора для вращения шпинделя вручную;
9. Прижимной болт задней бабки;
10. Неподвижный (задний) центр. Гладко обточен и закален; не вращается и представляет опору для обрабатываемого изделия;
11. Шпиндель задней бабки;
12. Резервуар для масла, которое служит для смазки неподвижного центра;
13. Рукоятка шпинделя задней бабки, служащая для закрепления его на месте;
14. Маховичок шпинделя задней бабки, для вращения винта шпинделя задней бабки, передающего движение шпинделю;
15. Винт для установки задней бабки на салазках;
16. Салазки задней бабки. Допускают небольшое поперечное перемещение по основной доске задней бабки. Устанавливаются посредством винта (15);
17. Основная доска (основание) задней бабки;
18. Поперечные салазки. Движутся в направлении, перпендикулярном к линии центров станка. Перемещение их производится вручную или самоходом (поперечная подача);
19. Рукоятка (винта) поперечной подачи с снабженной делениями втулкой. Каждое деление соответствует обычно перемещению в 0,025 мм или 0,001″ поперечных салазок;
20. Резцедержатель («Солдатик»);
21. Кольцо и шаровая подкладка резцедержателя;
22. Поворотная часть суппорта. На рисунке изображен крестовый суппорт с разделенной на градусы основной доской, которая может быть повернута около вертикальной оси в любое положение относительно поперечных салазок;
23. Рукоятка винта верхних салазок;
24. Прижимной болт для закрепления суппорта на направляющих станины. Применяется при лобовой обточке изделий большого диаметра;
25. Маховичок для продольной подачи суппорта вручную;
26. Кнопка для включения шестерни подач;
27. Кнопка продольной подачи;
28. Кнопка поперечной подачи;
29. Рукоятка маточной гайки;
30. Маховичок для пуска и выключения электромотора;
31. Рукоятка трензеля для изменения направления самоходов, а также вращения. При среднем положении ее подача выключена;
32. Ведущий шкив подачи;
33. Ведомый шкив подачи;
34. Передаточная шестеренка, свободно сидящая на оси;
35. Промежуточная (паразитная) шестерня;
36. Шестерня, заклиненная на ходовом винте;
37. Коробка скоростей для изменения подачи (на 3 скорости);
38. Рукоятка перемени скоростей подачи (три положения ее отвечают трем разным скоростям вращения ходового валика или ходового винта);
39. Зубчатая передача к ходовому валику;
40. Кулачная сцепная муфта для передачи движения ходовому винту;
41. Рукоятка муфты для передачи движения ходовому винту или валику. При повороте вправо муфта (40) сцепляется и приводит в движение ходовой винт; при повороте влево через перебор (39) включает ходовой валик. При среднем положении выключены и не вращаются ни ходовой винт, ни ходовой валик;
42. Ходовой валик;
43. Зубчатая рейка механизма подачи;
44. Ходовой винт для подачи суппорта только при нарезке винтовой резьбы;
45. Переставной останов для регулирования длины продольного самохода;
46. Останов, применяемый при нарезании резьбы;
47. Планшайба;
48. Неподвижный люнет;
49. Подвижной люнет;
50. Сменные шестерни;
51. Токарный патрон (4-кулачковый);
52. Сверлильный патрон.

Скорости вращения шпинделя. Изменение скорости вращения шпинделя

Так как на станке приходится обтачивать изделия разных диаметров, то шпиндель должен иметь возможность вращаться с различными скоростями, чтобы можно было получить должную скорость резания при любом диаметре — от самого малого до наибольшего, который может быть обработан на станке с определенной высотой центров.

В станках с непосредственным приводом от электромотора изменение числа оборотов шпинделя достигается частью посредством изменения числа оборотов самого мотора, частью при помощи зубчатых передач в передней бабке. Однако, в большинстве случаев самоточки имеют ременный привод, и рабочие скорости зависят от размеров шкивов и зубчатых передач бабки.

Таким станкам движение сообщается следующим образом: от какого-либо двигателя или электромотора вращение передается ремнем главному трансмиссионному валу, от него — контрприводу, а от ступенчатого шкива на последнем — ступенчатому шкиву, имеющемуся на передней бабке станка. «Ступенчатым» называется шкив, имеющий несколько „ступеней», т.-е. соединенных вместе шкивов разных диаметров.

Скорости подачи и управление ими

Продольной подачей самоточки называется движение всего суппорта вдоль направляющих станка, т.-е. параллельно оси вращения шпинделя или параллельно линии центров станка. Поперечной подачей называется движение поперечных салазок перпендикулярно к линии центров станка.

Каждая из этих подач может производиться в обоих направлениях либо от руки (ручная подача), либо автоматически (самоход). Величина ручной подачи зависит всецело от токаря: она может быть быстрой или медленной и шпиндель может в это время работать или оставаться неподвижным.

Подача самоходом, напротив, совершенно автоматична и состоит в том, что на каждый оборот шпинделя приходится определенная длина перемещения суппорта. При подаче самоходом движение передается от вращающегося шпинделя станка посредством ряда зубчатых колес ходовому валику, а от него через систему шестерен, расположенных в переднике суппорта, либо нижним салазкам суппорта, либо винту поперечной подачи, смотря по тому, в каком направлении должен перемещаться резец при работе.

Задняя бабка

Задняя бабка (фиг. 43) состоит из следующих частей: шпиндель; корпус, в котором высверлена полость для шпинделя; основная доска с внутренними направляющими; винт с насаженным на наружном конце его ручным маховичком для перемещения шпинделя; приспособление для зажима шпинделя; зажимные болты для закрепления задней бабки на станине.

Главное назначение задней бабки — служить опорой таких изделий, которые обтачиваются на центрах. Чтобы можно было устанавливать между центрами станка изделия разной длины, заднюю бабку делают передвижной вдоль внутренних направляющих станины, причем она может быть неподвижно закреплена в любом положении.

Шпиндель задней бабки тщательно пригнан к охватывающей его втулке корпуса и нормально (т.-е. при цилиндрической обточке) ось его лежит на одной прямой с осью рабочего шпинделя. В вертикальном направлении шпиндель задней бабки перемещаться не может. В направлении же поперечном 1) весь корпус задней бабки, вместе с шпинделем, может быть сдвигаем: при вращении установочных винтов А (второй аналогичный винт расположен с другой стороны задней бабки) бабка перемещается поперек станины, по направлению к токарю или от него.

Шпиндель удерживается от вращения в втулке задней бабки посредством шпонки, идущей вдоль шпинделя, примерно на 2/з его длины. Благодаря этому, он может свободно скользить вдоль втулки, но не может вращаться внутри нее. Шпиндель делается пустотелым. С переднего конца он расточен на конус, который несет неподвижный центр.

В другой конец его, расточенный цилиндрически, вставлена бронзовая гайка N. При вращении маховичка (14) винт S свободно вращается в крышке С корпуса бабки. От поступательного движения винт удерживается с одной стороны маховичком, с другой — заплечиком.

Для того, чтобы вынуть центр из шпинделя задней бабки, надо вращать маховичок так, чтобы шпиндель уходил назад, до тех пор, пока конец винта не упрется в центр. При дальнейшем вращении маховичка винт вытолкнет центр из шпинделя.

Если шпиндель вышел из корпуса настолько, что соскочил с винта, то прежде, чем начать затягивать шпиндель винтом в обратную сторону, надо убедиться в том, что шпоночная канавка приходится точно против шпонки.

Не следует подавать шпиндель слишком далеко назад, иначе он окажется прижатым к заплечику и может защемиться.

Зубчатые передачи передника суппорта (фартука)

Устройство зубчатых передач, расположенных в переднике суппорта и сообщающих суппорту продольную или поперечную подачу от вращающегося ходового валика, изображено на фиг. 54. Шестерня 7 сцепляется с зубчатой рейкой (43 на фиг. 15) и при вращении сообщает суппорту движение вдоль направляющих станины (продольная подача).

Зубчатка 10 находится в зацеплении с шестеренкой, заклиненной на винте поперечной подачи и при вращении сообщает верхним салазкам поперечную подачу. Остальные зубчатые колеса механизма передника служат для того, чтобы передавать движение от ходового валика либо шестерне продольной подачи 7, либо шестерне поперечной подачи 10. Эта передача происходит следующим образом.

Вдоль всего ходового валика прорезана шпоночная канавка. Коническая шестерня 1 сидит на длинной шпонке, помещенной в этой канавке. При движении суппорта вдоль направляющих станка шестерня 1 свободно скользит вдоль ходового валика, но при вращении последнего вращается вместе с ним, благодаря соединению шпонкой.

Таким образом, от ходового валика движение передается конической шестерне 1. Вращение ее передается конической зубчатке 2. Маленькая цилиндрическая шестерня 3, показанная пунктиром и скрепленная с зубчаткой 2, сцепляется с шестерней 4, которая в свою очередь сцепляется с колесом 9.

Чтобы получить продольный самоход, поворачивают кнопку а, зажимающую фрикцион между шестернями 4 и 5 (последняя показана на чертеже пунктиром), что заставляет шестерню 5 вращаться вместе с 4. Шестерня 5 сцепляется с зубчаткой 6, а с последней одновременно вращается и шестеренка 7 продольной подачи, которая, как сказано выше, и производит перемещение нижних салазок суппорта вдоль направляющих станины.

Поперечный самоход включается кнопкой b, которая зажимает фрикционное сцепление между шестернями 9 и 10. Шестерня 10 находится в зацеплении с шестеренкой на винте поперечной подачи.

Ручной маховичок с вращает шестерню 8, которая сцеплена с зубчаткой 6. Следовательно, вращением маховичка сообщается движение зубчатым колесам 8, 6 и 7, то есть производится продольное перемещение суппорта.

Половинки 11 и 12 маточной гайки (фиг. 55) сдвигаются и раздвигаются при повороте рукоятки d, расположенной снаружи передника. Рукоятка d скреплена с диском, в котором прорезаны эксцентричные канавки 13 и 14. Шпильки 15 и 16 половинок гайки входят в эти канавки, так что при повороте диска в направлении, показанном стрелкой, обе половинки сходятся в притык, плотно охватывая при этом ходовой винт, при повороте же рукоятки d в обратную сторону—маточная гайка раскрывается и освобождает ходовой винт.

1. Загорский Ф.Н. Очерки по истории металлорежущих станков до середины XIX века, Академия наук СССР, 1960, Ленинград

2. Генри Д. Бэргард Слесарное дело. Токарные станки, Книга, 1930, Москва. (Henry D. Burghardt: Machine Tool Operation, Part I: The Lathe; Bench Work and Work at the Forge, New York: McGraw-Hill Book Co.; London: Hill Pub. Co., 1919) (Книга переиздана в 2022 году издательством Andesite Press)

Зубчатый перебор

Для увеличения числа рабочих скоростей шпиндели, токарные станки (и многие станки других типов) снабжаются зубчатым перебором, который обыкновенно называют просто перебором. Назначение перебора — понизить скорость шпинделя по сравнению со скоростью ступенчатого шкива.

Шестерни В и С перебора (фиг. 47) заклинены на длинной втулке (3), вращающейся свободно на валике Е, концы которого лежат в подшипниках, находящихся в приливах передней бабки позади шпинделя.

https://www.youtube.com/watch?v=_3UYUMTqYzc

Как видно из чертежа, концы этого валика — цапфы или шипы — эксцентричны, т.-е. ось их не совпадает с осью той части, на которой сидит втулка.

Благодаря такому устройству задний перебор можно вводить в зацепление с шестернями А и D или выводить из него: это достигается поворотом валика Е рукояткой И.

На фиг. 47-а пунктиром показано положение шестерни В при выключенном переборе.

История токарного дела

Самые старые токарные станки использовались в Египте еще в бронзовом веке. Это были струнно-токарные станки с возвратно-поступательным движением. Особенности таких конструкций:

В середине 2-го тысячелетия до нашей эры появилась новая конструкция привода токарного станка, просуществовавшая до 16 века. Это был струнный привод, поэтому также использовался шнур, обмотанный вокруг приводного вала, но с одной стороны он был прикреплен к ножной педали, а с другой — к упругому элементу (это могло быть молодое дерево загнутое особым способом).

Когда человек нажимал на педаль, он тянул шнур вниз, одновременно заставляя вал вращаться и упругий элемент сжимался. Когда давление на педаль уменьшалось — пружинный элемент тянул шнур вверх, одновременно поворачивая вал в обратном направлении. Позже вместо дерева использовали арку в форме пружины, подвешенную к потолку.

Примерно в 1500 году великий Леонардо да Винчи усовершенствовал привод токарного станка, используя канатный и ременной привод и одновременно зубчатые передачи — так был создан токарный станок с непрерывным (необратимым) движением. Появление маховика, который позволяет накапливать большое количество энергии, упростило обработку все более твердых материалов.

История токарных станков по металлу | статья: | образовательная социальная сеть

Классификация токарного оборудования

Классификация токарных станков, которая была разработана еще в советское время, причисляет такие агрегаты к первой категории оборудования, предназначенного для обработки заготовок из металла. Согласно данной классификации, все виды токарных станков причисляются к одной из следующих категорий:

• автоматические и полуавтоматические токарные агрегаты с одним шпинделем;
• многошпиндельные станки: автомат и полуавтомат;
• револьверные модели;
• станки отрезной группы;
• карусельные модели;
• лобовое и винторезное оборудование;
• многорезцовые и полировальные агрегаты;
• специализированные станки, которые могут быть обычными и автоматическими;
• устройства специального назначения.

https://www.youtube.com/watch?v=ZBrBLcCEXhA

По степени точности обработки производятся следующие типы токарных станков:

• особой точности — С;
• высокой точности — В;
• нормальной точности — Н;
• особо высокой точности — А;
• повышенной точности — П.

От того, к какой категории принадлежит токарный станок, зависят его функциональные возможности, и, соответственно, сфера применения. Узнать об основных технических возможностях станка можно и по его маркировке, которая включает в себя следующее:

• начальную цифру «1», свидетельствующую, что это именно токарный станок, а не какой-либо другой;
• вторую цифру, указывающую на тип, к которому относится токарный агрегат;
• третью цифру (а в некоторых моделях и четвертую) — это самый основной параметр станка, который характеризует высоту его центров.

Присутствуют в маркировке таких агрегатов и буквенные обозначения, которые определяют его конструктивные особенности: уровень его автоматизации, точности, модификацию, оснащенность системой ЧПУ. К примеру, маркировка модели токарного станка 1И611П расшифровывается следующим образом:

буква «И» говорит о том, что это устройство токарно-винторезной группы; буква «П» — станок повышенной точности; высота центров у данной модели соответствует значению 110 мм. Догадаться о том, какой категории перед вами токарный станок, можно и по фото модели.

Коробка скоростей подачи (коробка нортона)

Вместо только что описанного механизма, требующего для изменения скорости подачи смены соответственно подобранных шестерен, многие современные станки снабжаются т. наз. коробкой скоростей подачи или коробкой Нортона. Эта коробка позволяет изменять подачу, что особенно важно в случае нарезки винтов, без замены шестерен в механизме подачи, простым переводом одной или нескольких рукояток из одного положения в другое. На фиг.

53 изображена схема механизма скоростей подачи станка завода Хенди. Вдоль ходового винта профрезерована шпоночная канавка, благодаря чему он производит подачу как при нарезке винтов, так и при простой обточке. Следовательно, надобность в ходовом валике отпадает.

Поворотом двух рукояток получается 36 разных скоростей подач. Одна рукоятка переводит шестерню В, сидящую на длинной шпонке валика М, вдоль этого валика, таким образом, что шестерня В оказывается напротив одной из шестерен коробки скоростей подачи А (отдельно показанной на фиг. 53 справа), заклиненных на ходовом винте.

Одновременно рукоятка поднимает промежуточную шестерню (не показанную на схеме), которая находится в постоянном зацеплении с В, и которая, будучи поднята в такое положение, что сцепляется с одной из шестерен коробки A, передает движение от В этой последней шестерне.

Все шестерни коробки скоростей подачи (на чертеже их всего двенадцать) заклинены, как уже сказано, на ходовом винте. Описанное устройство позволяет получать при данной скорости валика М двенадцать различных скоростей подачи, так как в коробке А двенадцать шестерен разных диаметров.

Валику М можно сообщить три различных скорости при помощи второй рукоятки, которая переводит систему зубчатых колес L, К и Н в одно из трех положений, показанных на чертеже. Следовательно, такое устройство дает для каждой скорости рабочего шпинделя 3 X 12, т.- е. 36 разных скоростей подачи, а при пользовании маточной гайкой — 36 винтовых нарезок с различным числом ниток на 1″.

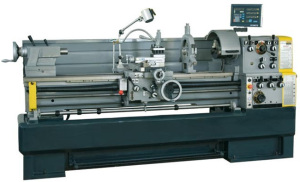

Особенности конструкции станков токарной группы

Все станки, предназначенные для выполнения токарной обработки заготовок из металла и других материалов, имеют в своей конструкции типовые конструктивные элементы:

• станину — несущий элемент токарного агрегата, на котором устанавливаются все элементы его конструкции;
• фартук (в данном элементе токарного станка происходит преобразование движения валика или ходового винта в перемещение его суппорта);
• шпиндельную бабку, на которой размещается шпиндель устройства, а в ее внутренней части располагается коробка скоростей;
• суппорт (в данном элементе станка закрепляется режущий инструмент, также суппорт нужен для того, чтобы обеспечить продольную и поперечную подачу инструмента, совершаемую с заданными параметрами; в конструкции суппорта обязательно присутствует нижняя каретка, а у отдельных моделей их несколько, на верхней из которых крепится держатель для токарного инструмента);
• коробку подач (при помощи данного конструктивного элемента передается движение от ходового винта или валика на суппорт станка);
• электрическая часть конструкции станка, включающая в себя приводной электродвигатель, мощность которого у разных моделей станков может серьезно варьироваться, а также элементы, с помощью которых обеспечивается управление электрооборудованием устройства (естественно, данная часть токарного агрегата должна отвечать требованиям безопасности).

Все элементы конструкции станка опираются на две тумбы, которые выполняют несущую функцию, а также обеспечивают размещение заготовки на удобной для оператора высоте. Такие тумбы, отличающиеся массивностью своей конструкции, можно увидеть на фото токарного станка любой модели.

Основная часть конструктивных элементов токарного оборудования унифицирована, что позволяет оперативно и с минимальными затратами выполнять их техническое обслуживание и ремонт.

Паразитная шестерня. гитара

Промежуточная шестерня, обозначенная буквой J на фиг. 50, вращается на коротком валике или цапфе, которая укрепляется в довольно длинном прорезе чугунной доски (1) специальной формы (фиг. 52), т. называемой гитары. Гитара может поворачиваться около оси промежуточного валика.

Для смены шестерен прежде всего отпускают гайки А и В (фиг. 52) затем зажимной болт гитары С и, наконец, гайку D, при чем рукою поддерживают промежуточную шестерню, чтобы она не упала сразу вниз, вдоль прореза гитары. Когда одна или обе сменные шестерни заменены другими, поднимают промежуточную шестерню так, чтобы она оказалась в зацеплении с верхней шестерней, затягивают гайку D, поворачивают гитару так, чтобы промежуточная шестерня вошла в зацепление с нижней сменной и, наконец, затягивают закрепляющий болт С.

Чтобы между зубьями шестерен оставался необходимый зазор, перед тем, как затянуть болт С, между находящимися в зацеплении зубьями соседних шестерен прокладывают узкие полоски бумаги.

Передача от шпинделя к механизму подач

Фиг. 50 представляет схему передачи движения от шпинделя к ходовому валику и винту. Шестерня Sp заклинена на шпинделе (1) и передает движение через шестерню R1 шестерне FS, заклиненной на промежуточном валике (2). Шестерни R1, R2 и FS образуют реверсивный механизм, подробно описанный в следующем параграфе. Этот механизм помещается обычно внутри корпуса передней бабки станка.

Другая шестерня St промежуточного валика (2) является сменной, т.-е. она может быть снята с валика и заменена другой — большего или меньшего диаметра. Так как она заклинена шпонкой на валике (2), то вращается одновременно с FS. Через промежуточную шестерню (паразит)

J движение передается далее: сменной шестерне Sc, заклиненной на нижнем валике (3) коробки подач, одновременно — шестерне Е, от нее—шестерне В, сидящей неподвижно на верхнем валике (4) коробки подач. Когда кулачная муфта С — Н расцеплена (как это изображено на схеме) движение передается далее от валика (4) ходовому валику (5) через пару шестерен G1, G2, Когда же левая половина С муфты сдвинута вправо, так что находится в сцеплении с другой половиной муфты Н, то вращается ходовой винт (6)

По описанной схеме устраиваются передачи в большинстве существующих токарных станков, и все различия сводятся к деталям конструкции.

Передняя бабка

Передняя бабка состоит из: чугунного корпуса; шпинделя; механизма для сообщения шпинделю разных скоростей вращения («рабочих скоростей»); механизма для передачи движения от шпинделя к ходовому валику механизма подачи и к ходовому винту винторезного механизма.

Шпиндель токарного станка вращается в двух подшипниках, расположенных в обоих концах передней бабки. Эти подшипники должны быть чрезвычайно точно расточены и пришабрены, для того, чтобы ось вращения шпинделя была точно параллельна направляющим станины.

Шпиндель обычно делается полым, с сквозным отверстием, расточенным к переднему концу шпинделя на конус, в который вставляют подвижный («передний») центр. Опорные поверхности подшипников передней бабки, передний конец шпинделя, снабженный наружной резьбой, и коническое отверстие для центра обрабатываются с особо высокой точностью, и точность эту надо стараться сохранять.

Шпиндель станка, вращаясь, определяет скорость вращения изделия, как, например, в токарном станке, или режущего инструмента, как в сверлильном станке. Он должен быть точно выверен и совершенно правильно установлен, так как при малейшем нарушении точности его установки (т.-е. если ось его непараллельна направляющим станины или подшипники неправильно отрегулированы и шпиндель имеет «игру» по оси) точно обработанное изделие получить нельзя.

Правила техники безопасности

Работая даже на простейшем школьном агрегате токарной группы, необходимо строго соблюдать требования безопасности, которые заключаются в следующем.

• Вся специальная одежда оператора должна быть застегнута на все пуговицы.
• Перед тем как приступить к работе, необходимо выполнить технический осмотр устройства, в процессе которого могут быть выявлены отдельные неисправности в его функционировании. При обнаружении таких неисправностей, если оператор не может их оперативно устранить своими руками, необходимо вызвать техника (или наладчика), который и займется этим вопросом.
• Выполнять все технологические операции на токарном станке следует только по техническому заданию, для чего необходимо предварительно получить у мастера чертеж или подробный технологический процесс обработки.

Оператору станка, в том числе и оснащенного системой ЧПУ, категорически запрещается:

• приступать к работе, если в данный момент производится наладка или обслуживание устройства;
• работать на станке, если его центры подверглись значительному износу;
• использовать в процессе обработки инструменты и зажимные элементы, которые имеют даже малейшие признаки неисправности;
• самостоятельно устранять неисправности, связанные с электрической системой оборудования;
• отдаляться от станка, который находится во включенном состоянии, а также перепоручать управление им посторонним лицам.

В том случае, если при предварительном осмотре были обнаружены неисправности ограждающих элементов оборудования, ни в коем случае нельзя приступать к обработке заготовок с его использованием.

Скорости шпинделя при включенном переборе

На фиг. 47-6 перебор находится в зацеплении с шестернями шпинделя, а сцепляющий болт выключен. Зубчатое колесо А неподвижно соединено со ступенчатым шкивом, и передача движения происходит следующим образом: от ступенчатого шкива и шестерни А шестерне В, втулке и шестерне С перебора;

от С — шестерне шпинделя D, неподвижно заклиненной посредством шпонки на шпинделе. Если диаметр В втрое больше диаметра шестерни А, то число ее оборотов будет втрое меньше. Так как шестерни В и С заклинены обе на общей втулке, то они будут вращаться с одинаковым числом оборотов.

Если, далее, шестерня D втрое больше С, то она будет вращаться со скоростью втрое меньшей, чем С. Следовательно, в общем шестерня D будет вращаться со скоростью 1/3 • 1/3, т.-е. 1/9 скорости А; иначе говоря, при взятых отношениях диаметров шестерен число оборотов D, а вместе с тем и шпинделя, в девять раз меньше числа оборотов А, т.-е. ступенчатого шкива.

Суппорт

Суппорт состоит из продольных салазок и передней доски (фартука). Продольные салазки передвигаются вдоль наружных направляющих станины; заложенный сзади призматический клин предохраняет их от опрокидывания. Они имеют форму буквы Н, длинные стороны которой скользят вдоль направляющих, так что салазки перекинуты через станину на подобие моста.

Продольные салазки несут на себе поперечные салазки, поворотный круг и резцодержатель («солдатик»). Суппорт служит главным образом для установки резца. Ему можно сообщать движение — подачу — либо вручную, либо посредством самоходного механизма по наружным направляющим станины (т. называемая продольная подача).

Верхняя часть основных салазок прострогана в виде направляющих, по которым могут скользить поперечные салазки, перемещая верхнюю часть суппорта вместе с резцом в направлении, перпендикулярном к продольной подаче. Эта подача называется поперечной и может производиться как вручную, так и самоходом.

Передняя доска (передник, фартук) суппорта несет с внутренней стороны зубчатые колеса и соединительные муфты, при помощи которых движение ходового валика передается суппорту, а также раздвижную маточную (половинчатую) гайку, которая замыкается на ходовом винте при нарезке винтовой резьбы.

https://www.youtube.com/watch?v=SNAKlrlLhR8

Направления всех движений отнесены здесь и везде в дальнейшем к линии центров токарного станка.
