Станки дома Основные технические характеристики
| Модель | GTS-200X | GTS-260X | GTS-150X |
| Диаметр патрона | 8 | 10 | 6 |
| Количество позиций в револьверной головке, шт | 2 х 12 | 2 х 12 | 2 х 12 |
| Максимальный диаметр прутка, мм | до 51 | до 65 | до 42 |
| Максимальная длина точения, мм | до 200 | до 200 | до 180 |
| Максимальный диаметр точения, мм | 280 | 280 | 180 |
| Мощность двигателя шпинделя (номинал / 30 мин.), кВт | 11/15 | 11/15 | 5,5 / 7,5 |
| Повторяемость, мм | 0.003 | 0.003 | 0.003 |
| Система ЧПУ | Fanuc 0i-TD (31i — опц.) | Fanuc 0i-TD (31i — опц.) | Fanuc 0i-TD (31i — опц.) |
| Скорость быстрого перемещения по оси X, м/мин | 20 | 20 | 15 |
| Скорость быстрого перемещения по оси Z, м/мин | 24 | 24 | 36 |
| Скорость вращения шпинделя, об/мин | 48 — 4800 | 40 — 4000 | 60 — 6000 |
| Тип направляющих | Скольжения | Скольжения | Качения |
| Точность позиционирования, мм | 0.005 | 0.005 | 0.005 |
| Вес, кг | 7800 | 7800 | — |
Goodway | ооо «компания «амг»
Обслуживание станков и поставка запчастей следующих производителей:
Accura Technics, AgieCharmilles, Akira-Seiki, Alex, Alzmetal, Amada, Amada Catting, Aristech, Arrow, Awea, Balluff, Barrufaldi, Boschert, Bridgeropt, Breton, Boehringer, Cincinnati, Cincinnati Milacron, Chevalier, Chiron, Chmer, Citizen, Cosen, Deckel, Deckel-Maho, Dahlin, Daewoo, Delem, Delta, Dixi Machines, DMG-Deckel, DMG-Gildemeister, Doosan, Duplomatic, Eagle, Ecoca, EMAG, EMCO Maier, Euromac, Fadal, Fagor, Fanuc CNC, FUJI, Feeler, Femco, First, Force One, Fryer, Ganro, GE FANUC, GOODWAY, Gidemeister, Haas, HACO, Hanwa, HARDINGE, HEIDENHAIN, HITACHI, Honor, HWACHEON, Hurco, Huron, HERMLE, HYUNDAI, Index, JONES & SHIPMAN, JOVYATLAS, Kia, Kent, Kitamura, Knuth, LEADWELL, Liechti, Lio Shing, LNS, MAHO, MAHO-DECKEL, MAKELSAN, MAG Cincinnati, Micron, Mitsubishi, Mitsui Seiki, Miyano, Mori Seiki, M.T., MAS, MICROCUT, NAKAMURA, NAKAMURA TOME, Okuma, Paragon, Puma, Romi, Ryazan, Salvagnini, Samsung, Scharmann, SIEMENS, SIMODRIVE, SIMATIC, Shaublin, Sauter, Sigma, SNK, SNK Nissin, Spinner, Star, Star Machine, StarragHechert, Studer, Supertec, Takamaz, Takang, Takisawa, Tanshing, TJR, TOPPER, Tos, Tos Vansdofr, Top Work, Tornos, Traub, Tsugami, Twinhorn, Victor, Waterjet, YCM
Горизонтальные токарно-револьверные станки с чпу goodway моделей ga-2000 / ga-2600 / ga-2800 | «вебер комеханикс»

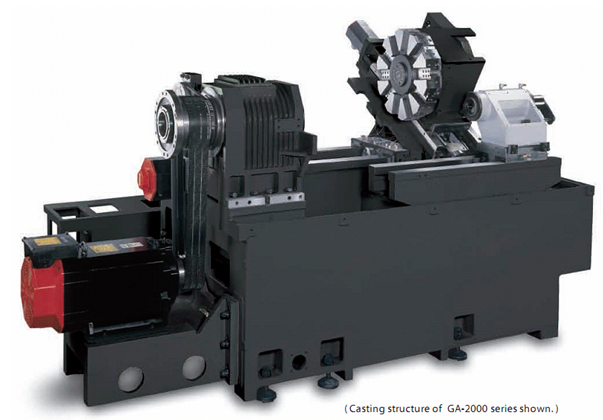

GA-2000 – центр металообрабывающий классической компоновки с направляющими оси Z, расположенными в горизонтальной плоскости. Наклонное расположение направляющих оси X обеспечивает высокую жесткость и оптимальный отвод стружки. Ременная передача в трансмиссии привода главного движения позволяет полностью реализовать возможности двигателя как по скорости, так и по крутящему моменту. Данное сочетание конструктивных решений позволило серии GA-2000 достичь оптимальных значений в соотношении цена/качество и удовлетворить потребности широкого круга заказчиков.
Станина, передняя бабка и детали суппорта — цельнолитые из специализированного чугуна класса Meehanite (Тайвань) и имеют развитое оребрение. Передняя бабка крепится на станине посредством болтового соединения. Литые элементы проходят процедуру искусственного и естественного старения. Суммарное время процесса искусственного старения составляет 32 часа.
Применяемая технология искусственного старения:
- нагрев в течение 2 часов до 400°С с последующей выдержкой в течение 1 часа;
- нагрев в течение 3 часов от 400 до 580°С;
- выдержка при температуре 580°С в течение 4,5 часов;
- охлаждение со скоростью 50°С/час — от 580 до 430°С;
- естественное охлаждение от 430°С до температуры окружающей среды.
После искусственного старения все отливки проходят естественное старение в течение 3−6 месяцев.
Механическая обработка отлитых компонентов производится на фрезерных станках OKUMA, Mitsui Seiki, YASDA. Направляющие скольжения по всем осям закалены до HRC 53−55 на глубину 1,5−2 мм.
Охватывающие поверхности направляющих и привалочные плоскости основных узлов проходят процедуру шабрения. Тем самым достигается высокая точность, жесткость и обеспечиваются наилучшие условие смазки подвижных частей.
Каретки направляющих покрыты антифрикционным и износостойким материалом Turcite-B, обеспечивающим работу пары без Stick-slip эффекта (скачковый эффект), что гарантирует высокую точность движения и повторяемость позиционирования рабочих органов и увеличивает ресурс работы узлов станка.
Обработка ответственных отверстий передней бабки производится на прецизионном расточном станке YASDA в условиях термостатированного помещения. После сборки передняя бабка поступает на тестовый стенд, где в течение 24 часов контролируются температура, уровень шума и вибрации при различных режимах и нагрузках с занесением результатов в базу данных.
Шарико-винтовые пары (ШВП) по обеим линейным осям собраны с преднатягом и имеют прямой привод от двигателя через муфту. Ошибки шага ШВП измеряются с использованием лазерной системы производства Agilent Technologies (США), корректирующие значения заносятся в память систему ЧПУ.
