Фуговальные станки — Деревообрабатывающие станки

Строгальные станки

Для первоначального острагивания, фуговки и острагивания в угол применяют фуговальные станки, а для получения деталей определенной толщины (под рейсмус) — рейсмусовые. Кроме того, для строгания за один проход трех или четырех сторон и придания бруску или доске фигурного профиля применяют многосторонние строгальные (калёвочные) станки.

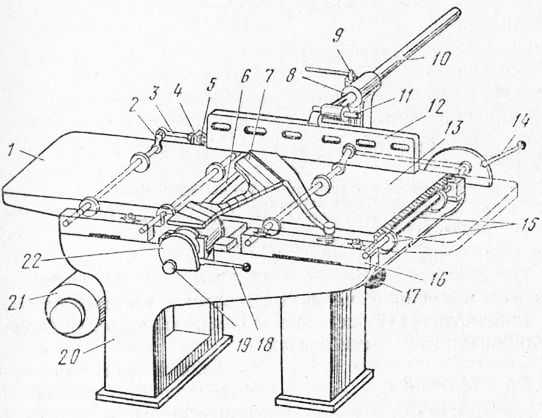

Фуговальный станок СФ4-4 (рис. 121) имеет два стола (платформы), ножевой вал и направляющую линейку. Столы установлены на станине так, что их можно поднимать и опускать. Это позволяет регулировать толщину снимаемого за один проход слоя древесины.


Точку ножей производят на специальном станке, вручную допускается лишь правка оселком.

Острагивание на строгальном, станке досок и брусков ведется обычно в два приема: вначале острагивают широкие стороны детали, а затем кромку в угол. После острожки на фуговальном станке две остальные стороны острагиваются на рейсмусовом или фрезерном станке до требуемых размера и профиля.

Техническая характеристика фуговочных станков

Ножевой вал (рис. 122) имеет круглую форму и снабжен четырьмя или двумя ножами. На ножевой вал укрепляют стружколоматели (горбатики), ножи и прижимные фасонные накладки.

При фуговке обрабатываемый материал кладут на передний стол станка и рукой надвигают на ножевой вал, который строгает нижнюю поверхность. При этом деталь следует плотно прижимать к столу но так, чтобы рука не находилась над ножевым валом. После первого прохода обрабатываемую поверхность осматривают и, если окажутся не-простроганные места, операцию повторяют до тех пор, пока вся поверхность не будет прострогана

Вначале острагивают широкую сторону детали (пласть), а затем узкую (кромку). Для получения правильного прямого угла при острагивании в угол и фуговке деталь плот-но прижимают остроганной пластью к направляющей линейке, установленной под прямым углом к столу.

Фуговальные станки могут быть оборудованы механической подачей, автоподатчиком, работающим от отдельного двигателя. Автоподатчик (рис. 123) осуществляет подачу материала с помощью конвейерной цепи, имеющей пружинящие пальцы, самоустанавливающиеся в соответствии с неровностями поверхности обрабатываемой заготовки.

Автоподатчик монтируется на стойке, устанавливаемой на столе станка или на отдельном фундаменте рядом со станком.

Техническая характеристика автоподатчика к фуговальному станку

Применяются автоподатчики с обрезиненными роликами (УПА-3).

Кромкофуговальная головка (шпиндель), устанавливаемая на фуговальном станке, применяется для одновременного строгания в угол пласти и кромки брусков, досок и других деталей. Головка (рис. 124) состоит из передней и задней направляющих линеек, шпиндельного блока и двухножевой фрезерной головки, эксцентрикового механизма для изменения глубины фрезерования и направляющей стойки для вертикального перемещения шпиндельного блока. Привод шпинделя головки осуществляется от отдельного двигателя посредством клиноременной передачи.

Техническая характеристика кромкофуговальной головки АГЗ-2

Строгально-пропускной (рейсмусовый) станок (рис. 125) имеет либо один ножевой вал для острагивания одной стороны детали (с предварительно остроганной на фуговальном станке другой стороной), либо два ножевых вала для двустороннего строгания.

Ножевой вал расположен над подъемным столом, на который кладут обрабатываемую деталь, и поэтому строгается ее верхняя сторона. Сверху деталь прижимается приводными вращающимися рифлеными валиками и подается ими к ножевому валу.

Расстояние ножевого вала от стола остается при строжке неизменным — строгание происходит в размер (под рейсмус).

Необходимое в соответствии с заданной толщиной детали расстояние вала достигается путем поднятия или опускания стола. Двухсторонний рейсмусовый станок отличается наличием второго строгального вала и устройством суппортов ножевых валов.


Стол снабжен двумя роликами (валами) для облегчения продвигания подачи материала во время работы. В табл. 86 приводятся характеристики рейсмусовых станков.

Четырехсторонний строгальный станок СК-15 (рис. 126) имеет два горизонтальных и два вертикальных ножевых вала для строгания детали со всех четырех сторон. Нижний и боковые вертикальные ножевые валы установлены на плите, на верхний ножевой вал — на особой каретке.

Про другие станки:  Мотортехнология - станки, инструменты и технологии для ремонта двигателей

Вертикальные ножевые валы (патроны) при помощи винтов сдвигают или раздвигают по направляющим и таким образом устанавливают согласно требуемой ширине обрабатываемых деталей. Ножевые валы расположены в такой последовательности: вначале верхний горизонтальный вал для острагивания верхней пласти доски, затем боковые вертикальные валы, острагивающие обе кромки доски, и, наконец, нижний ножевой вал, острагивающий нижнюю пласть доски.

Для направления движения подаваемого материала служат направляющие линейки.

Техническая характеристика станков

5. Фрезерные и шипорезные станки

На фрезерных станках выполняют фасонные отборки в прямолинейных и криволинейных деталях и шипорезные работы. Специализированные фрезерные станки предназначены для определенного вида фрезерных работ, а универсальные — для выполнения всех видов фрезерных работ.

Фрезерный станок (рис. 127) имеет шпиндель, вертикально укрепляемый на подвижной плите (суппорте) так, что над столом возвышается конец вала — шпинделя, на который надевают режущий инструмент.

Стол снабжен косыми пазами для закрепления установочных приспособлений упорнее линейки, каретки и др. Передача вращения шпинделю от электродвигателя осуществляется либо непосредственно, либо полуперекрестно надетым ремнем.

Шпиндель установлен на шариковых подшипниках, укрепленных на каретке суппорта и снабженных колпачковыми масленками.

Шпиндель крепится при помощи клина, забиваемого в специальные отверстия вала, и шпиндельной насадки, входящей в полый конец вала, или посредством навинчиваемой на конец вала гайки, которая одновременно затягивает заплечики шпинделя.

Шпиндельный суппорт представляет собой рамку (каретку), на которой укреплены подшипники шпинделя. Суппорт перемещается по направляющим станины при помощи винта с маховиком. Обычно каретку со шпинделем можно перемещать на 8-10 см. Каретка закрепляется в требуемом положении посредством стопорного винта.

Техническая характеристика станка Ф-4

Приспособления к фрезерным станкам весьма разнообразны, так же как и фрезерные работы. Основными приспособлениями являются: направляющие и прижимные устройства для прямолинейного фрезерования, шаблоны, зажимы и упоры для криволинейного фрезерования, каретки, зажимы и упоры для зарезки рамных шипов, приспособления для зарезки ящичных шипов.

Важным приспособлением является направляющий угольник (рис. 128, а), служащий для направления бруска при обработке. Он представляет собой металлическую скобу с ушками и двумя стойками с прорезями для болтов, при помощи которых угольник крепится к столу.

Прижимы в виде плоских пружин устанавливают для прижимания детали сверху на направляющем угольнике и сбоку — на столе. При фрезеровании коротких деталей пользуются направляющими колодками (толкачами).

Шаблоны или цулаги (рис. 128, б, в) применяют главным образом при криволинейном фрезеровании. Их делают деревянными с металлическими зажимами для крепления детали. Нижняя часть имеет контуры, соответствующие заданным контурам обрабатываемой детали.

При обработке закрепленная на шаблоне деталь подается на вращающуюся фрезу так, чтобы контурная поверхность шаблона всё время касалась опорного устройства шпинделя. В этом случае направление подачи будет соответствовать кривизне шаблона и обрабатываемая деталь получит форму, соответствующую контурам шаблона.

Зажимы применяют эксцентриковые, винтовые и простые в виде металлических или деревянных заверток.

На шаблон укладывают одну или сразу несколько деталей, что значительно повышает производительность станка,

Опорным устройством шпинделя служат: глухая шайба или шариковый подшипник, укрепляемый на шпинделе, дуга, укрепляемая на столе станка, или кольцо (конфорка), вставляемое в отверстие плиты. Наиболее простым и удобным опорным устройством является кольцо.

Приспособлением для шипорезных работ служит каретка с прикрепленными к плите направляющими, по которым каретку с закрепленной деталью надвигают на резец. На каретке имеется упорная линейка, к которой прикладывают обрабатываемую деталь и закрепляют прижимным винтом.

Каретки имеют различное устройство в зависимости от их назначения — используются ли они для зарезки шипов и проушин на одной или сразу на нескольких коротких деталях (рис. 129, а), или на длинных деталях (рис. 129, б).

Про другие станки:  Хотите такой стол? Сделайте его на своем фрезере с ЧПУ! DXF - Блог Станкофф.RU

Для механизированной подачи прямолинейных заготовок применяют приставные универсальные автоподатчики (рис. 130), которые можно устанавливать вертикально, горизонтально или наклонно под углом к столу или направляющей линейке.

Техническая характеристика автоподатчика к фрезерным станкам


Фрезерные станки с механической подачей оборудуются цепной звездочкой (станок ФА-4) или карусельным столом (станок Ф2К).

В станке ФА-4 на шпиндель свободно надета звездочка, приводимая во вращение от электродвигателя через редуктор. На столе в канавку устанавливается передвижной суппорт-ползун с пальцем для шаблона и изделия. На кромку шаблона закрепляют велосипедную цепь или перфорированную металлическую полосу, соответственно шагу зубьев звездочки.

Обрабатываемую деталь накладывают на шаблон, а последний надевают на палец суппорта и прижимают с помощью пружины к вращающейся ведущей звездочке, которая при зацеплении с цепью шаблона перемещает его. При этом изделие обрабатывается фрезой соответственно шаблону.

Техническая характеристика станка ФА-4

Двухшпиндельный фрезерный станок Ф2К (рис. 131) с карусельным столом предназначен для применения в производствах с массовым выпуском строительных деталей и мебели. Станок оборудован вращающимся столом, снабженным пневматическими прижимами для закрепления заготовок.

Техническая характеристика станка Ф2К

Для сложных работ по фрезеоо-ванию (волнистые выборки, витые колонки, сложные формам художественного рисунка) пользуются особыми приспособлениями. Универсальным приспособлением для обработки сложных форм является копировальный аппарат, автоматически обрабатывающий деталь по заданной модели.

Аппарат для фигурно-копировальных работ (рис. 132) снабжен плитой с установленными на ней двумя кронштейнами с центрами, в которых закрепляется копируемая модель и обрабатываемая деталь, и механизмом для поворота модели и детали. На шпиндель фрезера ставятся фреза и опорный цилиндр. Деталь, укрепленная во вращающихся центрах на двигающейся плите, обрабатывается фрезой, следуя форме копир-модели.

Агрегатные фрезерные головки применяются в поточных и полуавтоматических линиях, агрегатных и специальных станках.

Агрегатная фрезерная головка типа АГ2-2Ф (рис. 133) предназначена для поперечного и продольного фрезерования деталей. Она состоит из кронштейна, при помощи которого закрепляется на станке, суппортов с вертикальным и горизонтальным перемещением, подмоторной плиты с электродвигателем и ограждения инструмента.

Техническая характеристика фрезерной головки АГ2-2Ф

Пильные головки (АГ2-2П) имеют устройство, подобное фрезерной головке АГ2-2Ф. Пильный диск диаметром до 350 мм насаживается на вал двигателя. Головки предназначаются для продольного и поперечного распиливания.

Шипорезные станки разделяются на односторонние с ручной подачей для зарезки шипов с одного конца детали и двухсторонние, имеющие механическую подачу для зарезки рамных шипов с двух концов детали. По характеру обрабатываемых деталей эти станки делятся на рамные и ящичные.

Односторонний шипорез ШО6 (рис. 134) оборудован торцовой пилой, двумя горизонтальными шипорезными головками, двумя вертикальными подсечными головками и одним вертикальным шпинделем с проушечным диском.

При зарезке шипов вначале обрезают материал по длине на нужный угол, затем зашиповывают горизонтальными ножевыми головками и, наконец, подсекают шип вертикальными (подсечными) головками. При выборке проушины участвуют торцовая пила и вертикальный шпиндель с проушечным диском.

Станок снабжен кареткой, передвигаемой по направляющим станины и снабженной винтовым прижимом.


Шпинделями для режущих головок служат валы электродвигателей, смонтированных на передвижных суппортах, которые могут быть переставлены по горизонтали и вертикали в требуемое положение и повернуты на нужный угол.

Техническая характеристика станков

При зарезке шипов или выборке проушин деталь кладут на каретку, в которой ее зажимают винтом, и вручную подают на режущие инструменты.

Двухсторонний шипорез по устройству представляет собой два односторонних шипореза, снабженных конвейерной подачей и верхним подвижным устройством. Одна половина станка (один шипорез) может отодвигаться на расстояние до 2400 мм в зависимости от длины обрабатываемой детали.

Про другие станки:  Лазерный станок своими руками / Хабр

Зарезают шипы или выбирают проушины одновременно с двух сторон (концов). Цепной конвейер обеспечивает надежную, равномерную и непрерывную подачу материала.

Двухсторонний шипорезный станок ШД12 оборудован 12 рабочими головками с суппортами — по 6 с каждой стороны, так же как и у станка Ш06. Левые 6 головок смонтированы на неподвижной колонке, а правые — на передвижной, отодвигаемой на требуемое расстояние при помощи отдельного электродвигателя.


Станок ШД12 по размерам шипа и проушины, толщине заготовки, размерам головок и диска, а также мощностям двигателей рабочих головок соответствует данным характеристики станка Ш06.

Дополнительные данные технической характеристики:

Ящичные шипорезные станки подразделяются на две группы: шипорезы для выработки прямых шипов и шипорезы для шипов «ласточкин хвост».

Ящичный шипорез для выработки прямых шипов ШП-1 имеет вертикальный шпиндель, на который надеты шарошки соответственно размерам и числу шипов угловой вязки. Дощечки закладывают в каретку пачками по нескольку штук, обратив торцами к шпинделю, и закрепляют пакет зажимными винтами.

Каретка перемещается по направляющим. Подача осуществляется посредством зубчато-реечного ручного привода, состоящего из зубчатой рейки, прикрепленной к направляющей линейке, шестерни, сцепляющейся с рейкой и насаженной на вал каретки. При вращении вала шестеренка будет перемещаться по рейке и потянет за собой каретку.

Техническая характеристика станка ШП-1


Шипорезный станок с автоматической подачей ШПА40 (рис. 135) снабжен подъемным столом, приводимым в движение от гидропривода. Стол оборудован гидравлическими прижимами, автоматически зажимающими укладываемую на стол пачку щитков.

Техническая характеристика станка ШПА40

Ящичный шипорез для выработки шипов «ласточкин хвост» является многошпиндельным станком, всех. шпиндели которого расположены вертикально и имеют горизонтальное перемещение для получения шипов требуемого размера Одна группа шпинделей предназначена для выделки шипов, другая — для проушин, причем каждая группа работает от отдельного электродвигателя.

Две сопрягаемые стенки ящика (щитки) закладывают в каретку так, чтобы одна располагалась горизонтально, а другая вертикально. При этом стенки обращают лицевыми сторонами внутрь образуемого ими прямого угла, а кромки смещают одну относительно другой на ширину шипа.

Техническая характеристика шипорезного станка ШЛХ-2 для выработки полупотайного шипа «ласточкин хвост»
