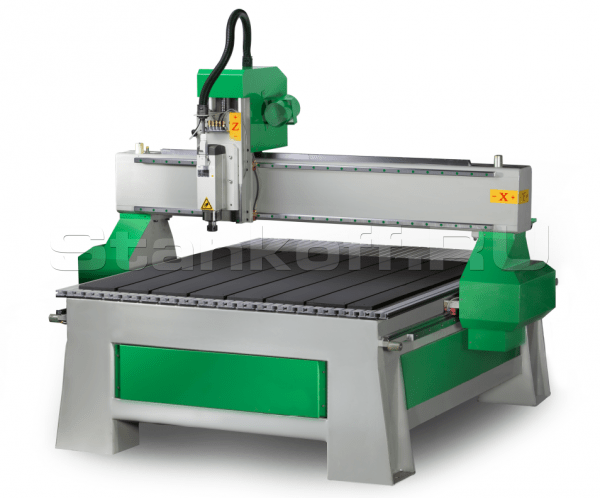

Фрезерный станок с ЧПУ TS 1515L Шпиндель водяной 3,2 кВт ⋆ TOPSTANKI

Sprutcam практик бесплатно на год при покупке станка с чпу

Поделиться:

Аспирационный кожух и пылеулавливающий агрегат

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки.

Вакуумный рабочий стол с «т» — пазами для механического крепления

Алюминиевый рабочий стол покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол если подключить к станку вакуумный насос.

Выполняемые работы

Фрезерный станок с ЧПУ WoodTec MH 1515 позволяет выполнять:

• фигурную гравировку поверхности на различных материалах
• создание фасадов любого уровня сложности в мебельном производстве
• криволинейный раскрой на поверхности прессованных древесных плит и ламината
• создавать уникальные отделочные элементы
• фрезеровку криволинейных вырезов в древесных и пластиковых заготовках
• изготовление моделей для вакуумной штамповки и отливки сплавов
• производить сложные виды раскроя материалов
• выполнять множество других уникальных работ, связанных с фрезерной и гравировальной обработкой

Приобретение станка значительно усилит базовое оснащение любого предприятия и компании.

Высокоточные линейные направляющие повышенной жесткости

Датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Дополнительное оборудование

Большинство отраслей промышленности применяет технологии связанные с гровировкой поверхности материалов. Это работы по художественному оформлению продукции, декоративной отделке мебельных составляющих и дверных полотен, фасадных элементов, изготовлению украшений и выполнению уникальной отделке других изделий.

Именно для таких работ был разработан фрезерный станок с ЧПУ WoodTec H 1515, который позволяет решать самые разнообразные задачи при нанесении гравировки на полимерные материалы, природный и искусственный камень, цветные и черные металлы, древесину, плитные и композитные материалы.

Комплектация

Комплектация:

• Электрошпиндель HQD, Китай.(воздушное охлаждение), 4,5 кВт 18 000 об/мин, ER32 — 1
• Частотный преобразователь для плавного изменения оборотов электрошпинделя — 1
• Шкаф с электрокомпонентами станка — 1
• Ручной пульт управления станком Rich Auto, A11 version — 1
• Датчик измерения и калибровки инструмента, ручное позиционирование — 1
• Вакуумный стол с «T-пазами» для возможности механической фиксации и сверхбыстрой вакуумной, вакуумный стол с T-пазами (4 зоны) — 1
• Шаговые электродвигатели осевого перемещения — 4
• Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) — 3
• Передача при помощи косозубых реек по осям X, Y (комплект) — 2
• Шарико-винтовая передача по оси Z (комплект) — 1
• Набор фрез для обработки дерева / МДФ / ДСП — 1
• Набор цанг (фиксация гайкой), ER32 — 1
• Набор гаечных ключей для обслуживания станка — 1
• Струбцина для механического крепления деталей (комплект) — 1
• Ящик с ЗИП — 1
• Аспирационный кожух на шпиндель — 1
• Программное обеспечение, на русском языке — 1
• Руководство пользователя, на русском языке — 1

Конструктивные особенности

Область применения

ГРАВИРОВКА:

— Гравировка поверхностей из самых различных материалов

МЕБЕЛЬНОЕ ПРОИЗВОДСТВА:

— Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

ОТДЕЛКА ИНТЕРЬЕРОВ:

— Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

ОТДЕЛКА ЭКСТЕРЬЕРОВ:

— Фигурные наличники на окна и двери с резьбой — Декоративные элементы для украшения деревянных домов и бань.- Балясины из доски для отделки веранд и беседок, ограды и т.д.

ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:

— Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

ПРОИЗВОДСТВО ДВЕРЕЙ:

МОДЕЛЬНОЕ ПРОИЗВОДСТВО:

— Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

Получаемые изделия

Массив древесины

Фасады

Применение

Предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик, цветной металл. Данные станки используются для выполнения фрезерных работ в 2D и 3D пространстве, для гравировальных работ и резьбы по дереву.

Программное обеспечение

Специальные программные разработки ArtCAM позволяют просто и с минимальными затратами времени создавать плоскостные и трехмерные модели на любом уровне. От оператора требуется минимальный уровень знаний без специальной подготовки. Система программирования допускает возможность работы даже абсолютно неопытных пользователей.

Простой и доступный инструментарий программ фрезерного станка с ЧПУ WoodTec H 1515 разработан таким образом, что существует возможность одновременно охватить весь процесс обработки от создания эскиза до получения готовой модели. В результате оператор имеет возможность сделать гравировку, обработать металлическую заготовку, выполнить резьбу по дереву и многое другое.

Промышленный электрошпиндель 3,7 квт — 18 000 об/мин «hqd» (китай)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей — компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (3,7 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Охлаждение двигателя воздушное от вентилятора установленного на валу шпинделя.

Система управления «nc studio»

Самая доступная и надежная систем управления. Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Скидка 10%. условия акции: 100% предоплата, срок поставки 3 месяца

Оплата в рублях по текущему на день заказа курсу ЦБ России

Схема обработки:

Технические характеристики:

Технические инженерные разработки производителя выводят этот станок в число лидеров среди предлагаемого к использованию гравировального оборудования. В числе отличительных особенностей следует отметить:

• Размеры зоны обработки X и Y, наибольшие, мм — 1530 х 1530
• Перемещение шпинделя по оси Z, мм — 230
• Система смены инструмента — ручная (цанговый, фиксация гайкой)
• Тип передачи по оси Z — ШВП
• Тип передачи по оси X и Y — косозубые рейки
• Тип рабочего стола — вакуумный и механический с «Т»-пазами крепления 4 зоны
• Тип электродвигателей перемещения — шаговые
• Скорость рабочего хода, м/мин — 0–10
• Скорость холостого хода, м/мин — 0–17
• Частота вращения шпинделя, об/мин — 0–18 000
• Мощность шпинделя, кВт — 4,5
• Тип охлаждения шпинделя — воздушное
• Тип цанги — ER32
• Посадочный диаметр инструмента, наибольший, мм — 20
• Напряжение, В — 380
• Частота тока, Гц — 50
• Общая установленная мощность, кВт — 7
• Длина, мм — 1750
• Ширина, мм — 2000
• Высота, мм — 1600
• Вес, кг — 700

Эти технические особенности фрезерного станка с ЧПУ WoodTec H 1515 делают его универсальным для фрезерования изделий на производстве.

Цельносварная станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
