Станки дома S200tgi, s315tgi
Продажа долбежных станков S200TGi, S315TGi со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах.
Прайс-листы с ценами на долбежные станки запрашивайте в отделе станочного оборудования.
Технические характеристики станка долбежного stgi:
| S200TGi | S315TGi | |
| Ход инструмента, мм | 0-200 | 0-315 |
| Количество двойных ходов, ход/мин. | 20-70 | 18-55 |
| Регулирование инструмента по высоте, мм | 250 | 280 |
| Угол наклона инструмента, град | ±45 | |
| Расстояние от добежной головки до стола, мм | 390 | 520 |
| Расстояние от инструмента до колонны, мм | 380 | 500 |
| Размер рабочего стола, мм | 300х600 | |
| Диаметр вращающегося стола, мм | 350 | 450 |
| Количество позиций вращающегося стола | 24 | |
| Продольный ход, мм | 250 | |
| Поперечный ход, мм | 210 | |
| Электродвигатель, кВт | 1,5 | 2,2 |
| Вес, кг | 1000 | 1600 |
| Габариты без упаковки, мм | 840х1450х1850 | 1000x1450x2250 |
Оборудование и комплектующие, поставляемые за дополнительную плату:
- Охлаждающая система.
- Цифровой вывод считываемых данных с 2-х осей.
- Цифровой вывод считываемых данных с 2-х осей и поворотного стола.
- Комплект долбяков.
Заказать и купить долбежный станок S200 TGi вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.
Вертикальный долбежный станок по металлу s315tgi (ход долбяка 315мм) купить. цена снижена

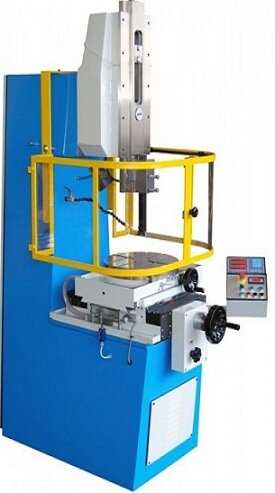

Универсальный долбежный станок S315TGI.
S315TGI применение: для проведения долбежных операций по металлу, это изготовление пазов в деталях, пробивка различных по форме отверстий. Работа может вестись в ручном режиме, с одиночным ходом инструмента, и в полуавтоматическом режиме, с настройкой подачи долбяка и автоматическим циклом продольной подачи рабочего стола.
Станок долбежный S315TGI производитель: выпускается данный станок болгарским станкостроительным заводом Unitex, Евросоюз, в течение гарантийного срока заводом-изготовителем предоставляются узлы и запчасти бесплатно, наш технический отдел компании СтанкоПоставка осуществляет гарантийное обслуживание своих станков на территории РФ, включающее в себя технические консультации, диагностику долбежных станков, ремонтные и пуско-наладочные работы.
Универсальный долбежный станок S315TGI цена 2058570 рублей.
Универсальный долбежный станок S315TGI конструкция и принцип работы: S315TGI может работать как в единичном производстве, где требуется быстрая переналадка режима работы, так и в серийном производстве. Благодаря повороту салазок вертикального долбежного узла заготовки можно обрабатывать под различными углами, от нуля до 45 градусов. На основание ставится круглый поворотный стол диаметром 450мм. Такой делительный стол фиксируется в разных положениях на 24 позиции. При автоматическом режиме частота хода режущего инструмента, долбяка достигает 55 ударов в минуту. Металлическая заготовка в зависимости от габаритов и технологической задачи крепится на круглый стол или рабочий прямоугольный стол. Основные узлы: станина и основание, общий корпус, электромеханический привод, электрошкаф, пульт управления, поворотный стол, долбежная головка, салазки с возможностью поворота, система смазки, система подачи охлаждающей жидкости.
Особенности и преимущества долбежного станка S315TGI:
— качество сборки, долговечность, сертификат Евросоюза
— надежность привода
— удобный интерфейс, пульт управления
— максимальный в своем классе вылет инструмента
— возможность дополнительного оснащения в виде УЦИ, инструмента.
Стандартная комплектация станка долбежного S315TGI: сам станок в сборе, поворотный стол, защитный кожух зоны обработки, поворотные салазки, на выносном кронштейне пульт управления, ЗИП, паспорт на S315TGI с гарантийным талоном «СтанкоПоставка».
Дополнительная комплектация на станок S315TGI: комплект долбежного инструмента, система подачи СОЖ, УЦИ по 2-м осям, УЦИ по 2-м осям поворотный стол, масло, концентрат СОЖ, виброопоры ОВ-31.
Вы можете купить в наличии универсальный вертикальный долбежный станок S315TGI (ход инструмента 315мм) на складе официального дилера – производственной инженерной компании СтанкоПоставка в Москве. Наш клиент может купить с доставкой по России станок долбежный S315TGI.
Технические характеристики долбежного станка S315TGI:
Ход долбяка, мм | 0 – 315 |
Вылет инструмента, мм | 280 |
Наклон салазок, гр | -45 в обе стороны |
Наибольшая ширина канавки, мм | до 18 |
Частота хода долбяка, 1-мин | 17 — 60 |
Высота от инструмента до стола, мм | 520 |
Глубина от инструмента до колонны, мм | 500 |
Габариты прямоугольного стола, мм | 300х600 |
Ø круглого стола, мм | 450 |
Продольный ход стола, мм | 250 |
Поперечный ход стола, мм | 210 |
Мощность двигателя, кВт | 4,0 |
Напряжение сети, В | 380 |
Габариты S315TGI, м | 1х1,5х2,2 |
Вес S315TGI, кг | 1 650 |
Вращающийся стол
Диаметр стола серии S200TGI — 315 мм, а серии S315TGI – 450 мм. Стол установлен на продольный стол долбежного станка, который еще называют основанием вращающегося стола. С нижней стороны вращающегося стола есть 24 (через 15°) закаленных втулки с конусным отверстием.
При вращении стола они обеспечивают точное позиционирование стола в заданном положении (так называемое прямое деление). Таким образом обеспечивается точный и быстрый способ обработки шлицевых втулок с наиболее часто встречающимся количеством шлицев, а именно, 2, 3, 4, 6, 8, 12 и 24.
Долбежная головка
Ее назначение – держать салазки с резцедержателем, которые совершают возвратно-поступательные движения. Посредством своих направляющих она обеспечивает их надежное и без зазорное ведение при движении. Рабочий ход салазок можно настроить от 0 до 205 мм – для серии S200TGI, и 320 мм – для серии S315TGI.
Кроме настройки размера хода салазки с держателем инструмента можно настроить и по высоте в отношении головки машины, это необходимо делать для обеспечения необходимого положения инструмента и обрабатываемой детали. Головка крепится к корпусу станка с помощью 4 специальных болтов М16, головки которых могут перемещаться в ее ”Т”- образном канале. Это позволяет поворачивать ее для обработки каналов под углом до 45 градусов.
Долбежный станок s315tgi
Предназначен для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных канавок и пазов в конических и цилиндрических поверхностях в мелкосерийном и единичном производстве.
Универсальность, доступность для переналадки, возможность установки крупных и тяжелых обрабатываемых деталей, возможность оснащения приспособлениями для протягивания наружных поверхностей обеспечивают этому станку широкое применение на предприятиях с большой номенклатурой выпускаемых изделий.
Конструкция станка S315TGI позволяет производить долбление «в упор» с перебегом резца не более 5 мм, а также обрабатывать наклонные поверхности под углом до 45° благодаря наличию устройства поворота направляющих салазок долбяка.
Преимущества
- Прочная конструкция из серого чугуна;
- Двигатель рассчитан на продолжительное время работы;
- Ручки для регулировки движения стола влево/вправо и вперёд/назад;
- Закрытое основание с приёмным отделением;
- Автоматическая остановка инструмента;
- Регулируемая скорость ходов в минуту посредством частотной модуляции (инвертор);
- Освещение дисплея, отображающего количество ходов в минуту;
- Автоматический цикл поперечной подачи от 0.01 до 0.3 мм/ход.
Промежуточная каретка
Ее основное назначение – соединение посредством двух взаимно перпендикулярных направляющих станины и стола машины. С помощью направляющей станины промежуточная каретка вместе с узлами, находящимися на них, перемещаются в направлении от работника к машине (поперечно), а по другой направляющей перемещается стол продольно.
Пульт управления
Управление долбежным станком осуществляется от простого пульта управления.Нажатием кнопки START салазки с держателем инструмента приводятся в действие. При нажатии кнопки STOP машина останавливается.Скорость движения регулируется частотным преобразователем путем нажатия и удерживания синих кнопок » » и «-«.
Система смазки
На долбежных станках S 200TGI и S 315TGI установлена автоматическая станция смазки резцовых салазок. Агрегат смазки установлен с правой стороны корпуса, над электрическим щитком. Он вибрационного типа, автоматический и настраивается на различные периоды простоя и работы.
С включением машины включается и система смазки. По пластмассовой трубке масло поступает к распределителю, который установлен на задней стенке головки. Далее через трубки масло подается в зону перемещения салазок с держателем инструмента. К документам на станок прилагается руководство по работе и настройке смазочного агрегата.
Стандартная комплектация
Автоматическая система смазкиМестное освещение низкого напряженияКомплект монтажного инструментаРуководство по эксплуатации.
Технические характеристики станка долбежного stgi:
| S200TGi | S315TGi | |
| Ход инструмента, мм | 0-200 | 0-315 |
| Количество двойных ходов, ход/мин. | 20-70 | 18-55 |
| Регулирование инструмента по высоте, мм | 250 | 280 |
| Угол наклона инструмента, град | ±45 | |
| Расстояние от добежной головки до стола, мм | 390 | 520 |
| Расстояние от инструмента до колонны, мм | 380 | 500 |
| Размер рабочего стола, мм | 300х600 | |
| Диаметр вращающегося стола, мм | 350 | 450 |
| Количество позиций вращающегося стола | 24 | |
| Продольный ход, мм | 250 | |
| Поперечный ход, мм | 210 | |
| Электродвигатель, кВт | 1,5 | 2,2 |
| Вес, кг | 1000 | 1600 |
| Габариты без упаковки, мм | 840х1450х1850 | 1000x1450x2250 |
Оборудование и комплектующие, поставляемые за дополнительную плату:
- Охлаждающая система.
- Цифровой вывод считываемых данных с 2-х осей.
- Цифровой вывод считываемых данных с 2-х осей и поворотного стола.
- Комплект долбяков.
