Для чего используются зиговочные станки?

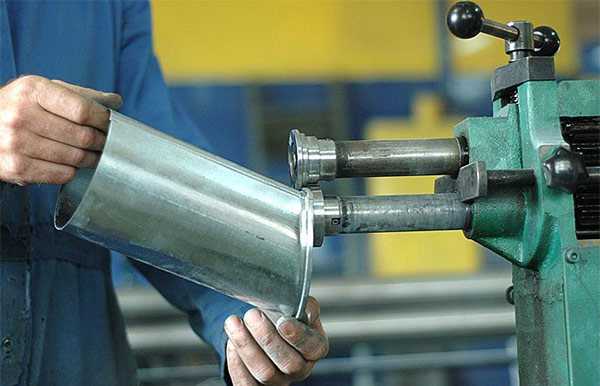

Зиговка трубы

Одной из услуг, на которых специализируется наша компания, является зиговка трубы, заказать которую вы сможете в любое удобное для вас время на нашем сайте. Мы готовы предложить вам качественные услуги по оптимальным ценам, в чем уже давно смогли убедиться наши постоянные клиенты.

Принцип действия оборудования для зиговки

Современное оборудование для зиговки дает возможность осуществлять изготовление разнообразных углублений, продольных выступов, отортовки и остальных рельефов на поверхности изделия. В том случае, если у вас возникнет необходимость в данной услуге, вы можете обратиться в нашу компанию.

Сферы применения зиговочного станка

На сегодняшний день зиговка труб малого диаметра используется для последующего применения продукции в области оптимизирования процессов создания разных кровельных и водоотливных систем. На сегодняшний день зиговка смогла получить огромное распространение в производсте и строительстве при создании водных цапанов и воронок, замков выкатного типа.

Такая услуга незаменима при необходимости упростить процесс монтажа оборудования для теплоизоляции, для гибки, нанесения круглых фальцев, обработки и последующего гофрирования материалов. Как можно заметить, область использования данного оборудования является крайне разнообразной, поэтому многие клиенты остались полностью довольны предоставленными нами услугами.

Технические характеристики станка для зиговки металла

Станки для зиговки металла отличаются высокими техническими характеристиками, в чем лично смогли убедиться наши клиенты, решившие воспользоваться услугами. В свою очередь мы готовы предложить своим клиентам отменное качество обработки металла, по самым доступным ценам.

Обращайтесь уже сейчас в нашу компанию, чтобы на личном опыте убедиться во всех преимуществах. Мы гарантируем индивидуальный подход и отменное качество результата для каждого из вас, так что поспешите!

Мы специализируемся на производстве технологического оборудования собственной разработки. Основная наша продукция — это линейка станков для производства вентиляции. Наше производство состоит из участков токарно-фрезерной обработки, гидроабразивной резки, заготовительного участка, участка сварки и плазменной резки, термического участка, шлифовального участка, сборочного участка, ОТК.

Зиговочные станки, зиговочные машины

Зиговочный станок (зиговочная машина) – оборудование для обработки кромок деталей из листового металла для последующей из сборки. Например, деталей воздуховодов. Данное оборудование широко используется  для производства различных сегментов отводов, элементов воздуховодов и отбортовки.

Зиговочный станок (зиговочная машина) подразделяются по типу привода. Изготавливаются станки с ручным, электромеханическим и гидравлическим приводом в зависимости от толщины обрабатываемого металлического листа. Зиговочный станок (зиговочная машина) с ручным приводом обеспечивает работу с металлом до 1,2 мм.

и может использоваться непосредственно на объекте монтажа. Электромеханический и гидравлический привод оправдан при значительных объемах производства и работает с металлом до 4 мм. Управление оборудованием осуществляется с помощью педали или пульта. Главный привод имеет систему защиты от перегрузок.

 Защиты оператора от травматизма обеспечивает безопасность работы.

Зиговочная машина (зиговочный станок) по требованию заказчика может оснащаться дополнительными приспособлениями, что расширяет возможности оборудования.

Зиговочный станок ручной ЗСР-130

Цена с НДС (1-н компл. роликов / 4-ре компл. роликов) : 26 000 руб. / 32 000 руб.

Зиговочный станок ручной ЗСР-130, предназначен для гибки, зиговки и рифления тонколистового металла. Зиговочные машины  используются при изготовлении теплоизоляции трубопроводов, вентиляционных систем в частности обечаек.

• Характеристики:
• Вылет роликов, мм — 130
• Максимальная толщина металла, мм – 0,8
• Минимальный диаметр заготовки, мм — 70
• Габариты (Д*Ш*В), мм – 600*200*440
• Масса, кг — 29

Зиговочный станок ЗЭМ-130 электромеханический

Цена с НДС: (1 к-т роликов) 44 900 руб. / (4 к-т роликов) 49 900 руб.

Масса — 80 кг

1.  Зиговочная машина RM-0,8  с ручным приводом
2. Цена с НДС: 15 000 руб.
3. Характеристики:
4. Максимальная толщина металла, мм — 0,8
5. Вылет инструмента, мм — 177
6. Расстояние между центрами валов, мм — 50
7. Длина, мм — 500
8. Ширина, мм — 450
9. Высота, мм — 160
10. Масса, кг — 22

Кромкогибочная (зиговочная) машина с ручным приводом Корвет

Цена с НДС: 23 500 руб.

1. Характеристики:
2. Максимальная толщина листа, мм — 0.8
3. Комплектация — 6 сменных роликов
4. Расстояние между центрами валов, мм – 50
5. Расстояние от края заготовки до кромки сгиба, мм  0 – 177
6. Масса нетто/брутто, кг22/24
7. Размер упаковки (ДхШхВ), мм500х450х1600

Кромкогибочный станок используется для операций отбортовки, резки, гибки, кручения листового материала. Ручной зиговочный станок закрепляется на верстаке или столе посредством струбцины.

Станок компактен и прост в работе. Расстояние между вальцами регулируется, что позволяет работать с листами разной толщины. Функциональность станка обеспечивается за счет большого вылета вальцев. Есть упор для заготовки имеется набор сменных роликов.

Зиг-машина с ручным приводом IK

 Цена с НДС: 27 000 руб./ 32 000 руб.

максимальная толщина листа, мм       — 0,8/1,2 вылет роликов, мм                                — 110/140 зев, мм                                                    — 80/100 диаметр роликов, мм                             — 52/62 количество пар сменных роликов, шт.- 7/8  габаритные размеры, мм — 380*180*380/560*500*220

масса, кг                                                  — 30/50

Отбортовочный станок — зиговка RMK-125

Цена с НДС: 58 800 руб.

Зиговочный станок ручной LH 10

Цена с НДС: уточнять

Внимание! Данный зиговочный станок — оригинальное оборудование фирмы ACL, «настоящий».

Характеристики:

Зиговочная машина ACL LX 15 (LX 18)

Цена с НДС: LX15/LX18 — 75 000 руб. /110 000 руб.

Характеристики:

 Модель зиговочного станка LX 18 позволяет работать с металлом толщиной 1,8 мм., мощность электропривода 2,2 кВт

 Зиговочная машина EZ-12 и EZ-18

Данные зиговочные машина оснащены электроприводом, в комплекте идут 8-мь роликов для основных операций обработки кромки листа, так же возможно заказать и комплект дополнительных роликов для широкого спектра выполняемых задач. Зиговочные машины просты и надежны в эксплуатации. Приобретая данные модели, вы получаете оптимальное соотношение цена — качество.

Станина станков изготовлена из стали высокого качества, зиговочные станки обеспечивают такие операции как:  отбортовку кромок, и формовку различных типов кромки. В комплекте поставляется 4-ре пары стандартных роликов для основных зиговочных операций.

Зиговочный станок электромеханический MU 12

Цена с НДС: 135 000 руб.

Зиговочная машина с чугунным корпусом имеет реверсивный привод и соответствующее управление с помощью двух педалей. Частотный преобразователь, установленный на станке позволяет бесступенчато выбирать скорость вращения роликов. Нижний вал имеет возможность продольной регулировки. Так же регулируется упорная пластина.

1.  Стандартные ролики:
2. Характеристики:

Зиговочный станок с электроприводом Proma RMK-140

Цена с НДС: 234 400 руб.

Зиговочная машина RMК-140, комплектуется подставкой (входит в комплект). Зиг-машина, оснащена электроприводом с педальным управлением (вращение левое и правое) с функцией торможения электромотора и комплектом роликов – 8 шт. Конструктивное исполнение валов – стальные с бронзовыми вкладышами, плюс регулируемый опорный вал. Станок оснащен гидравлическим приводом перемещения верхнего вала.

• Характеристики:
• Максимальная толщина листа мм, —  1,2
• Расстояние между центрами роликов, мм —  62
• Вылет инструмента, мм — 140
• Глубина зева, мм — 100

Кол. пар роликов, шт. — 8

1. Скорость вращения, об/мин — 32
2. Потребляемая мощность,  кВт / В  – 0,75 / 380
3. Габариты Д*Ш*В, мм —  950*450*1350
4. Масса, кг —  110
5. Зиговочная машина EZ-25 и EZ-40

Данные зиговочные станки — это станки способные работать с металлическим листом до 2,5 мм и 4,0 мм соответственно. Зиговочные станки данной серии — это мощное оборудование способное решать не только тривиальные задачи по отбортовке, но и выполнять нестандартные задачи. Отличное соотнощение цена — качество — возможности.

Зиговочная машина РАС 11.35

Цена с НДС: 219 400 руб.

Возможность использовать в мелкосерийном производстве, для изготовления изоляции, водостоков, воздуховодов. Станок имеет широкую упорную пластину размером 240х160 мм с возможностью регулировки. Материал валов и подшипников — закаленная сталь. Два режима работы с плавным изменением скорости вращения.

Переключение реверса кнопкой и с помощью педали для управления ногой. Верхний ролик имеет ручной прижим.

В качестве дополнительных опций могут быть использованы различный ролики, упорная пластина для работ с изоляцией, полукруглый отбортовочный упор для круглых отверстий в плоскости заготовки, упорная пластина для роликов BD.

•  Характеристики:
•  Стандартные ролики:
• Зиговочная машина IBKS-2.5
• Цена с НДС: 249 000 руб.

Зиговочная машина IBKS 2.5 оснащена электроприводом, рамная сварная конструкция из стали обеспечивают работу с листовым металлом до 2,5 мм. Валы оснащены бронзовыми втулками, которые минимизируют трение.

Зиговочный станок оснащен приводом перемещения нижнего вала и как дополнительная опция – это гидравлический прижим верхнего вала.  Ножная педаль управляет правым и левым вращением валов, а кнопка экстренной остановки отвечает всем требования аварийного останова.

Зиг-машина IBKS-25 оснащена мотор-редуктором  в комплекте с тормозным механизмом.

Данная зиговочная машина – это отличное сочетание технических возможностей по обработке листовых заготовок, управления и стоимости.

         Стандартные ролики                                              Дополнительные ролики

1. Характеристики:
2. Максимальная толщина метала (400 Н/мм2), мм – 2,5
3. Вылет роликов, мм – 250
4. Зев, мм — 160
5. Расстояние м/д центрами роликов, мм – 96
6. Ролики в комплекте пары, шт. – 4
7. Рабочая скорость, м/мин. – 5
8. Габариты (Д*Ш*В), мм – 1400*550*1120
9. Масса, кг – 385
10. Мощность потребляемая, кВт – 1,5
11. Электропитание, В/Гц – 380/50

Маркировка выпускаемых роликов

От выбора рабочих роликов зависит глубина и форма зиговочного шва. Как используют насадки в зависимости от назначения:

Для выполнения некоторых операций требуются дополнительные детали. Например, отрезка может проводиться, только если дооснастить ролики параллельным прижимом вальцов. Для вырезки колец нужен специальный держатель. Чтобы отбортовать внешние срезы круглых отверстий понадобится полукруглый упор.

Установка роликов на зиг-машину

Область применения

Чаще всего зиговочные станки применяют в строительной сфере.

Посредством такого аппарата можно изготовить целый ряд просто незаменимых конструкций: элементы воздуховодных систем, водосточные трубы, запчасти для теплотрасс.

В этой сфере деятельности используют в основном ручные зиговочные станки. Они стоят относительно дешево, обладают небольшими габаритами. Кроме того, для их использования не надо подводить электричество.

При помощи зиговочных станков часто обрабатывают детали цилиндрической формы. Ролики такого станка во время прохождения через цилиндр делают на нем специальные замки, к которым и крепятся другие детали.

Такой метод обработки оказывает меньшее отрицательное действие на заготовку, чем сварочный процесс. Еще одним преимуществом зиг-машины считают отсутствие необходимости в дополнительных расходных материалах.

Кроме того, классический зиговочный станок может быть усилен дополнительным оборудованием, которое значительно расширит его функциональные возможности. С помощью модифицированной зиг-машины можно выполнять гибку металла, его профилирование. Зиг-машины могут быть ручными и оснащенными автоматизированной системой управления.

Если вы не желаете покупать заводскую зиговочную установку, то можно сделать ее своими руками. Такой вариант подойдет тем, кто работает с металлом в домашних мастерских и в ограниченных объемах. Для промышленных предприятий самостоятельно изготовленное оборудование лучше не использовать.

Одним из преимуществ самодельного станка является его простота и дешевизна в изготовлении. Все основные детали можно легко найти в своем хозяйстве или приобрести на рынке. Конечно, количество и характер деталей зависит от типа устройства, которое вы собрались сделать. Существует несколько вариантов производства зиг-машины в домашних условиях. Мы предлагаем один из них.

Для создания устройства вам следует подготовить следующие детали:

1. Кронштейн.
2. Рабочие валы (2 штуки).
3. Хвостовик цилиндра.
4. Корпус устройства.
5. Защитный кожух.
6. Устройство с пружиной.
7. Стопорный штырь.
8. Детали зубчатой передачи.
9. Винт с откидной рукояткой.
10. Ролики.

Закрепить устройство можно посредством специального винта, но сделать это следует таким образом, чтобы хвостовик механизма заходил в кронштейн. Корпус аппарата необходимо зафиксировать в одном положении с помощью стопорного штыря. С помощью рукоятки можно регулировать перемещение валов аппарата.

Ролики самодельной зиг-машины приводятся в действие при помощи другой рукоятки и посредством зубчато-ременной передачи. При создании собственного станка обязательно проследите за тем, чтобы элементы передачи были закрыты специальным кожухом.

Такой элемент строения обязательно сделает работу оператора более безопасной. Для детального ознакомления посмотрите соответствующие видео, в которых на просторах интернета нет недостатка.

Самодельная зиг-машина

Надежный зиговочный станок можно сделать, пользуясь предложенными чертежами. Они уже не раз опробованы своими руками и получаются достойные устройства. Можно дополнить предложенный чертеж устройством подъема прижимного вала, подшипниками и креплениями роликов и колес на резьбу.

• Прижимной вал имеет ход 12 мм. Нижний валик фиксируется на основании неподвижно. Чтобы валы не сдвигались во время работы, предусмотрены боковые упоры. Упорные втулки предупреждают передвижение вальцов в корпусе. Заменяя шайбы, можно изменять зазор рабочих роликов. Диаметр зубчатых колес должен составлять приблизительно 6 см;
• вал выполняется из двух элементов. Верхний — прижимной выполняется без посадочного кружка для ручки;
• колеса с зубьями фиксируются любым удобным методом, в процессе эксплуатации демонтироваться они не будут;
• для фиксации роликов используем шплинт, под который отмечаем и высверливаем отверстия. Необходимо учесть толщину шайб и длину рабочих роликов;
• коробка изготавливается из металла толщиной до 5 мм. Высота коробки составляется из высоты валов, зазора между ними (около 1 см) и 1,5 см для подъема прижимного вала. Верхнюю крышку можно сделать съемной, так удобнее устанавливать валы;
• станина представляет собой две пластины, соединенные так, чтобы в разрезе получилась буква Т. Высота ее приблизительно 25 см, ширина определяется размерами корпуса. Соединять между собой станину можно любым способом. Удобно, если она сборная.
• ограничительный щиток вырезаем приблизительно 18 х 12 см из металла толщиной 3 мм. Посередине вырезаем отверстия под ролики. По краям привариваем штанги;
• рукоятку можно взять от старой мясорубки или сварить самостоятельно длиной около 30 см;
• ролики тоже придется делать самостоятельно. Если планируется интенсивно использовать зиговочный станок, желательно подобрать закаленную сталь. Главный поперечник ролика должен совпадать с расстоянием между центрами зубчатых шестеренок, когда они сцеплены для работы. Шплинты можно заменить простыми гвоздями или шпильками.

Станина может быть своими руками выполнена без чертежа в форме скобы из листа или трубы квадратного сечения. Ширина скобы определяет длину валов. Шестеренки ищем на свалке подержанных мотоциклов. Валы вытачиваем уже под готовый внутренний диаметр шестеренок. Под передний подшипник прижимного вала устанавливаем подвижную опору, чтобы проще было вынимать материал.

Но основное внимание при изготовлении станка своими руками нужно уделить вытачиванию и полировке роликов. Можно сразу сделать несколько пар различных профилей.

Своими руками можно сделать зиговочный станок на электрическом приводе. Вся механика остается такой же, но дополняется двигателем-редуктором. Высокая мощность не требуется, достаточно будет 200 В и оборотистости около 15 в минуту. Соотношение червячного редуктора должно быть в пределах 1:100. А чтобы освободить руки, станок оснащается педалью.

Видеоролик о электромеханическом зиговочном аппарате с дополнительными приспособлениями и замене роликов на нем:
